Produkttyp	Rahmen-Torbausatz
Marke	Vevor
Modell	AA70000202
Material	Stahl Q235A
Farbe	Schwarz
Anzahl der Sätze	2 Sätze pro Packung
Stil	T-Modell
Anwendungen	Kleine Schuppentüren, Gartentore, Einfahrtstore, Corraltore, Scheunentore

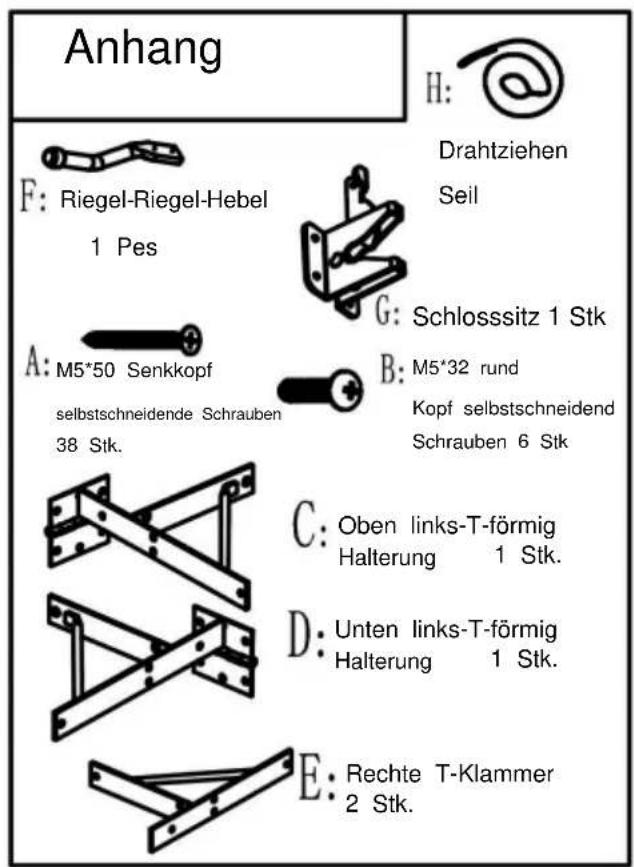

Enthaltene Komponenten	T-Halterungen (innen oben links, oben rechts, unten links, unten rechts), Schließfalle, Schließhebel, Ziehseil, M5-Schrauben (Senkkopf und Rundkopf), Montagewerkzeug und Wasserwaage
Ungefähres Gewicht	Ca. 5 kg pro Satz (10 kg für zwei)
Abmessungen der Halterungen	Ca. 300 x 200 x 50 mm
Befestigungsart	M5 selbstschneidende Schrauben
Sicherheit	Tragen Sie bei der Montage Gehörschutz, Schutzbrille, Staubmaske und Handschuhe
Tragfähigkeit	Die montierte Tür trägt nur ihr eigenes Gewicht; nicht darauf steigen oder schwere Gegenstände aufhängen
Wartung	Überprüfen Sie regelmäßig den Sitz der Schrauben und den Zustand des Seils; mit einem trockenen Tuch reinigen
Reparierbarkeit	Ersatzteile auf Anfrage erhältlich; wenden Sie sich an den Kundendienst
Garantie	Elektronisches Garantiezertifikat erhältlich unter www.vevor.com/support
Technischer Support	www.vevor.com/support
Hersteller	Shanghai Muxin Muye Youxiangongsi, Shanghai, China

Häufig gestellte Fragen - AA70000202 Vevor

Wie installiere ich den Rahmentor-Bausatz?

Befolgen Sie die Schritte im Handbuch: Installieren Sie zuerst die T-Halterungen an den vier Ecken der Tür mit den mitgelieferten M5-Schrauben. Befestigen Sie dann die oberen und unteren Scharniere. Installieren Sie abschließend die Schließgruppe und stellen Sie das Ziehseil ein. Verwenden Sie die Wasserwaage, um die Ausrichtung zu gewährleisten.

Welche Werkzeuge werden für die Installation benötigt?

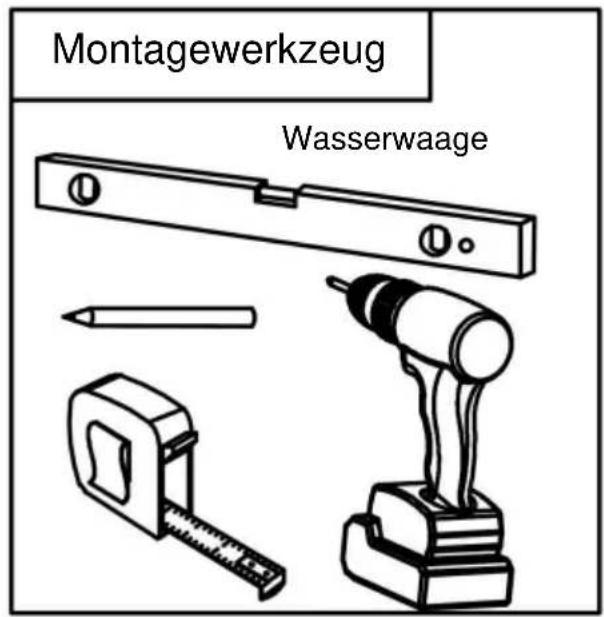

Das Kit enthält ein Montagewerkzeug und eine Wasserwaage. Sie benötigen außerdem einen Schraubendreher oder eine Bohrmaschine, um die selbstschneidenden Schrauben anzuziehen.

Kann das Kit für jede Art von Holztür verwendet werden?

Dieses Kit ist für kleine Schuppentüren wie Gartentore, Einfahrtstore, Corraltore oder Scheunentore konzipiert. Es ist für Standard-Holztüren geeignet. Überprüfen Sie vor der Installation die Maße Ihrer Tür.

Wie hoch ist die Tragfähigkeit der montierten Tür?

Die montierte Tür kann nur ihr eigenes Gewicht tragen. Steigen Sie nicht darauf und hängen Sie keine schweren Gegenstände daran, da dies den Rahmen beschädigen könnte.

Wie stellt man die Verriegelung ein?

Die Schließgruppe besteht aus einem Hebel und einer Falle. Befestigen Sie die Falle mit Schrauben am festen Rahmen. Passen Sie die Position des Hebels an der Tür an, damit er richtig in die Falle einrastet. Verwenden Sie bei Bedarf das Ziehseil, um das Schloss zu betätigen.

Ist das Material rostbeständig?

Das Kit besteht aus Stahl Q235A mit schwarzer Oberfläche. Obwohl die Lackierung einen gewissen Schutz bietet, wird empfohlen, es trocken zu halten und bei Witterungseinflüssen eine zusätzliche Rostschutzschicht aufzutragen.

Was tun, wenn Teile fehlen?

Kontaktieren Sie den Kundendienst unter www.vevor.com/support. Dort können Sie Ihr elektronisches Garantiezertifikat herunterladen und Ersatzteile anfordern.

Kann ich die Halterung neu streichen?

Ja, Sie können die Halterungen mit Metallfarbe neu streichen. Entfetten Sie die Oberfläche vorher und schützen Sie die Gewindegänge, um das Anziehen nicht zu beeinträchtigen.

Wie erreiche ich den technischen Support?

Besuchen Sie www.vevor.com/support, um technischen Support und das elektronische Garantiezertifikat zu erhalten.

Was ist der Unterschied zwischen den Modellen AA70000201 und AA70000202?

Das Modell AA70000201 enthält 1 Satz von Torhalterungen, während das AA70000202 2 Sätze enthält. Beide verwenden das gleiche Material (Q235A) und den gleichen T-Stil.

BEDIENUNGSANLEITUNG AA70000202 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Rahmentorbausatz

BENUTZERHANDBUCH

MODELL:AA70000201 und AA70000202

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

RAHMENTOR

BAUKASTEN

MODELL:AA70000201 und AA70000202

(Ohne Holz)
Hinweis: Das tatsächliche Produkt, das Sie erhalten, bestimmt sein Aussehen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Wichtige Sicherheitshinweise

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Gehörschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Staubmaske.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

WARNUNG!

1. Bitte lesen Sie die Anleitung sorgfältig durch.
2. Überprüfen Sie nach Erhalt der Ware, ob das Zubehör
   sind abgeschlossen.
3. Produkte können auf kleine Schuppentüren angewendet werden, wie Garten
   Türen, Einfahrtstüren, Korraltüren, Scheunentore, sonstige Türen usw.
4. Die montierte Tür kann nur ihr eigenes Gewicht tragen und kann nicht

Personen daraufstellen oder schwere Gegenstände aufhängen.

PRODUKTBESCHREIBUNG

Gartentüren, Zäune, Zäune usw. bestehen in der Regel aus Holz

Türen, Holztüren im Freien langfristige Sonne und Regen, leicht zu

erscheinen Alterung, Erschlaffung, Schütteln und andere Phänomene, so können Sie

Reparieren Sie die Holztür durch die Türrahmenstütze, um ihre

Lebensdauer.

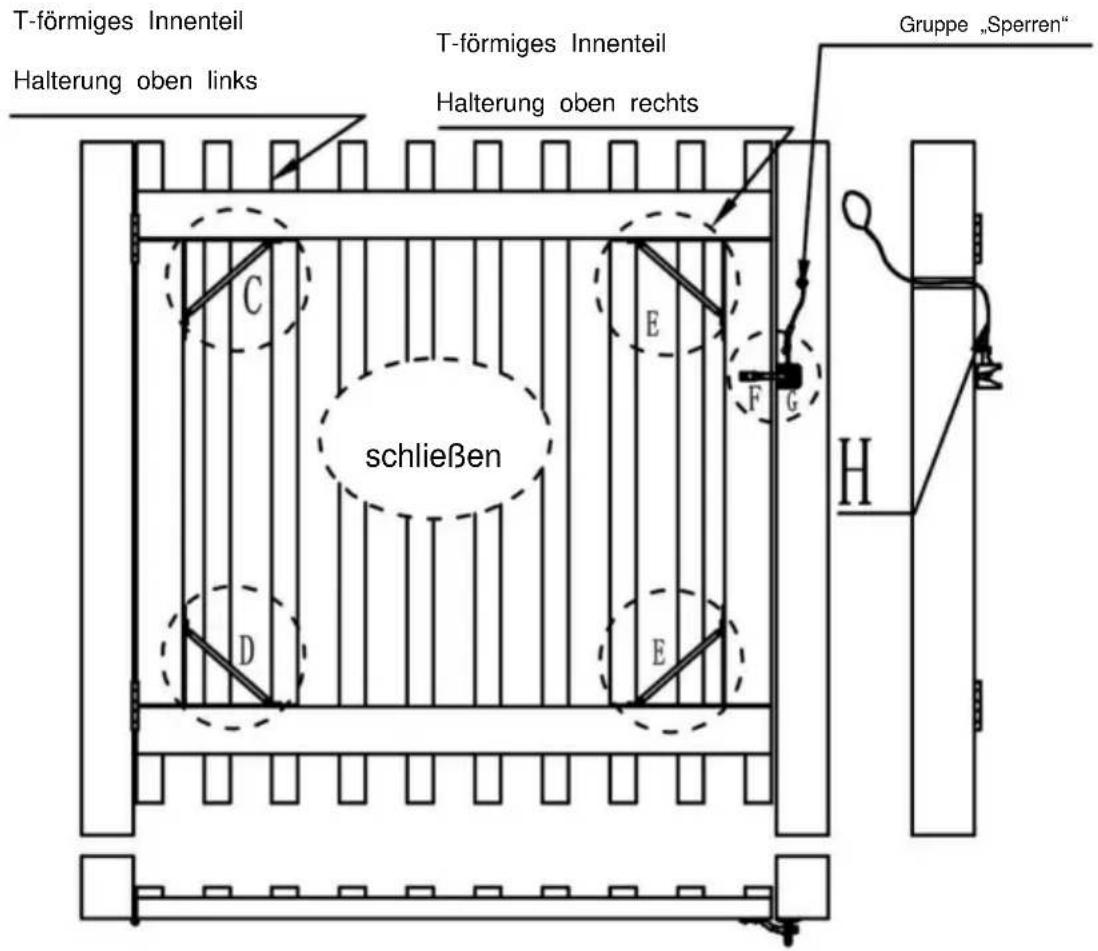

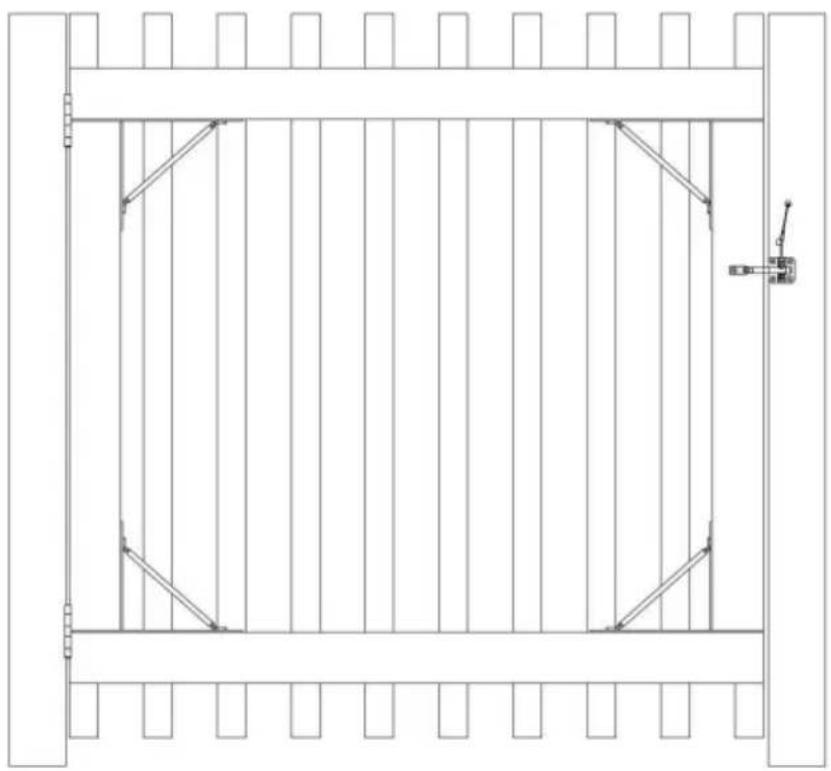

PRODUKTSTRUKTUR

INSTALLATIONSVERFAHREN

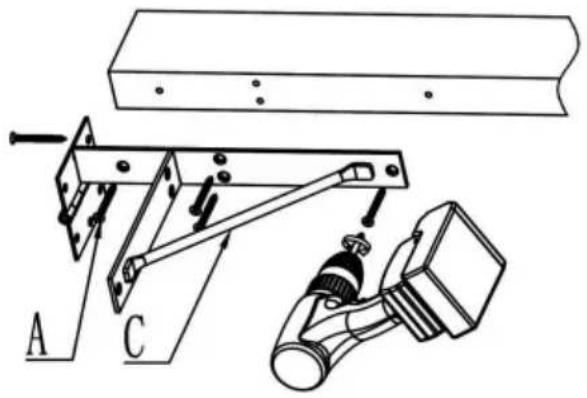

Schritt1

T-Winkel oben rechts montieren

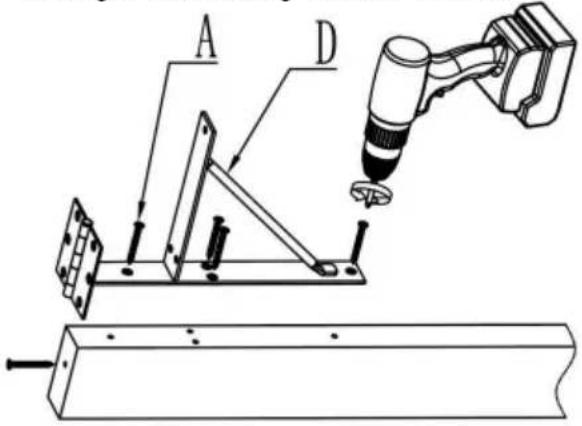

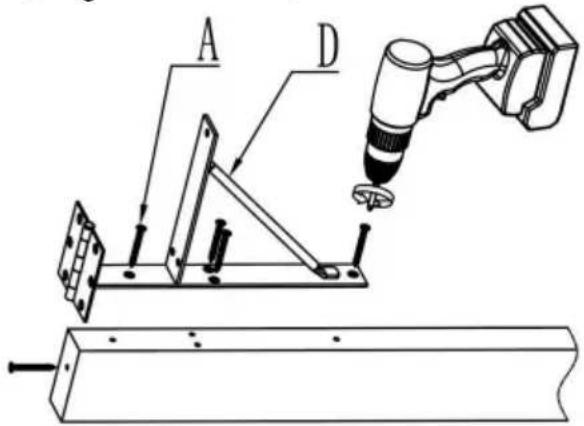

Schritt2

Installieren Sie die T- förmige Halterung unten rechts

Schritt3

T-Winkel oben links montieren

Schritt4

Installieren Sie die T-förmige Halterung unten links

Schritt5

Seine Sachen fertig machen

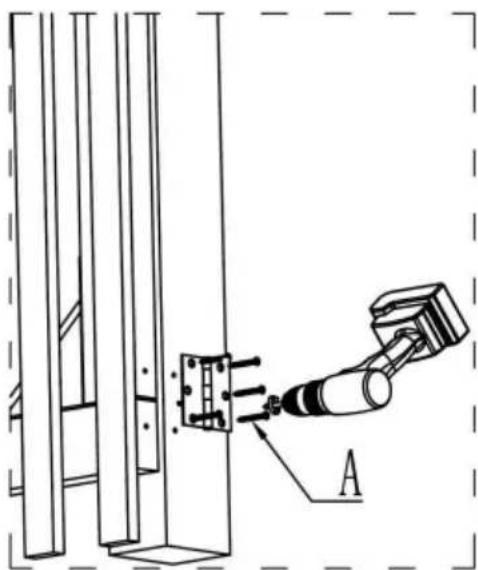

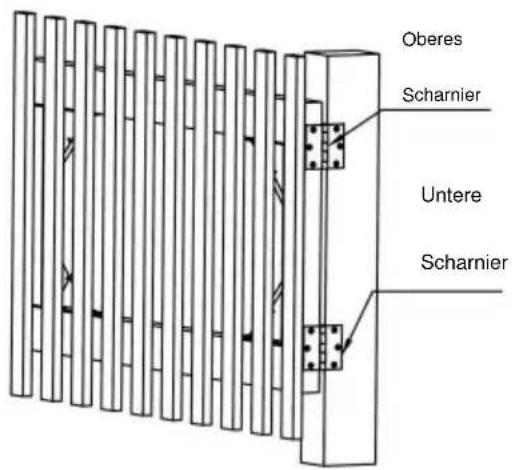

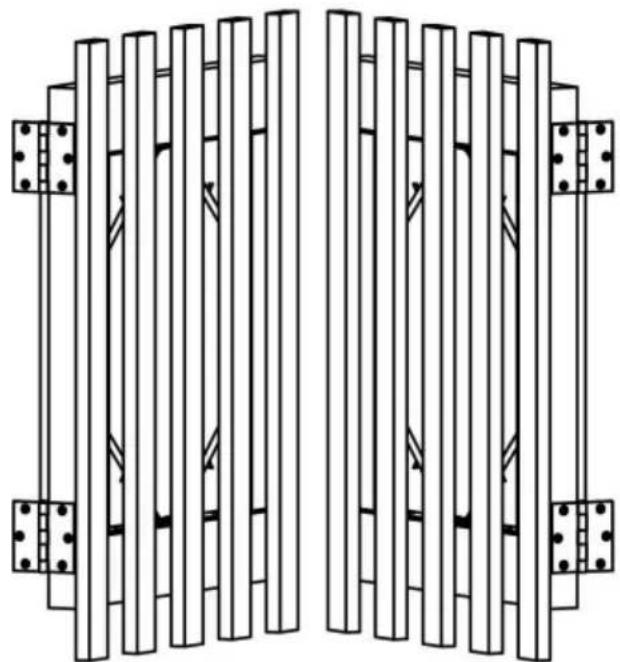

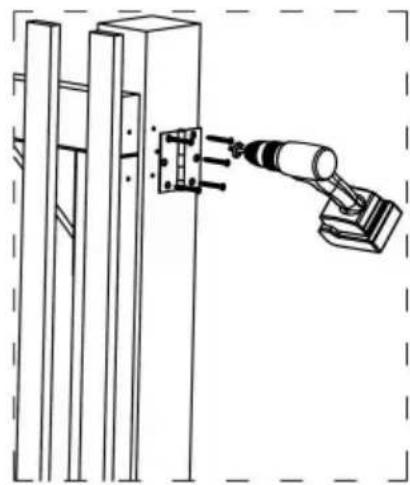

Schritt6

Drücken Sie auf die Scharniere

Schritt7
Drücken Sie auf die Scharniere

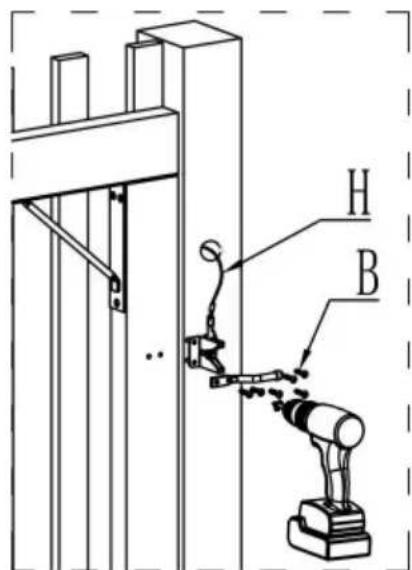

Schritt8
Drücken Sie die Sperrgruppe

Schritt9
Zweiteiliges Set
Zubehörteil × 2

SPEZ. Modell	AA70000201 AA70000202
Material	Q235A	Q235A
Stil	„T“-Modell	„T“-Modell
Nummer	1 Satz 2 Sätze
Farbe	Schwarz Schwarz

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

EG-Vertreter: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK-VERTRETER: YH CONSULTING LIMITED.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

CE REP : E-CrossStu GmbH.

Monteer de T-vormige beugel rechtsonder

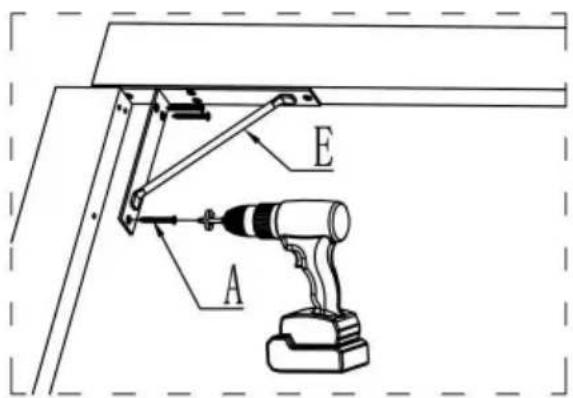

Stap 3

Monteer de T-beugel linksboven

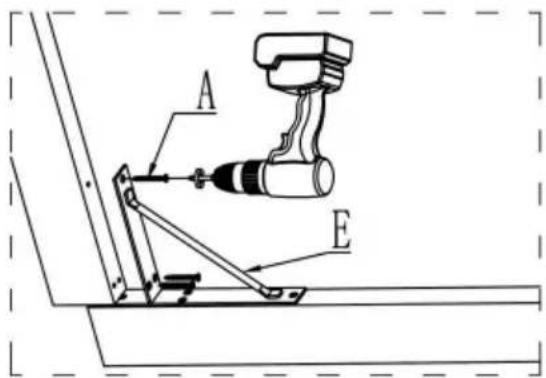

Stap 4

Monteer de T-vormige beugel linksonder

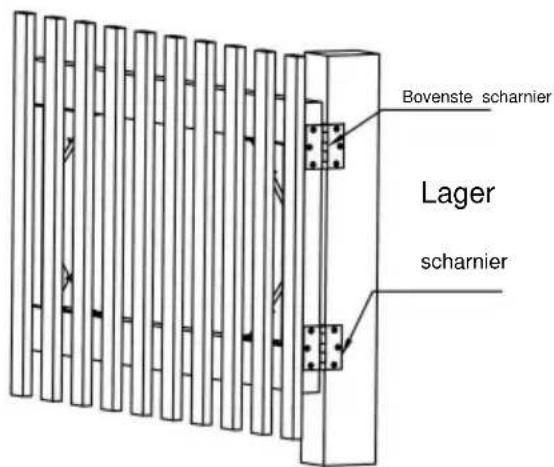

Stap 5
