Type de produit	Kit de construction de portail à cadre
Marque	Vevor
Modèle	AA70000202
Matériau	Acier Q235A
Couleur	Noir
Nombre d'ensembles	2 ensembles par paquet
Style	Modèle « T »
Applications	Petites portes de hangar, portes de jardin, portes d’allée, portes de corral, portes de grange
Composants inclus	Supports en T (intérieur haut gauche, haut droite, bas gauche, bas droite), gâche de verrouillage, levier de verrouillage, corde de tréfilage, vis M5 (tête fraisée et tête ronde), outil d'installation et règle de niveau
Poids approximatif	Environ 5 kg par ensemble (10 kg pour deux)
Dimensions des supports	Environ 300 x 200 x 50 mm
Type de fixation	Vis autotaraudeuses M5
Sécurité	Porter des protections auditives, lunettes, masque anti-poussière et gants lors de l'installation
Capacité de charge	La porte assemblée ne supporte que son propre poids ; ne pas monter dessus ou suspendre des objets lourds
Entretien	Vérifier régulièrement la fixation des vis et l'état de la corde ; nettoyer avec un chiffon sec
Réparabilité	Pièces détachées disponibles sur demande ; contacter le service après-vente
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Assistance technique	www.vevor.com/support
Fabricant	Shanghai Muxin Muye Youxiangongsi, Shanghai, Chine

FOIRE AUX QUESTIONS - AA70000202 Vevor

Comment installer le kit de construction de portail ?

Suivez les étapes du manuel : installez d'abord les supports en T aux quatre coins de la porte à l'aide des vis M5 fournies. Ensuite, fixez les charnières supérieure et inférieure. Enfin, installez le groupe de verrouillage et ajustez la corde de tréfilage. Utilisez la règle de niveau pour garantir l'alignement.

Quels outils sont nécessaires pour l'installation ?

Le kit inclut un outil d'installation et une règle de niveau. Vous aurez également besoin d'un tournevis ou d'une perceuse pour serrer les vis autotaraudeuses.

Le kit peut-il être utilisé pour n'importe quel type de porte en bois ?

Ce kit est conçu pour les petites portes de hangar, comme les portes de jardin, d'allée, de corral ou de grange. Il convient aux portes en bois standard. Vérifiez les dimensions de votre porte avant l'installation.

Quelle est la capacité de charge de la porte assemblée ?

La porte assemblée ne peut supporter que son propre poids. Ne montez pas dessus et n'y suspendez pas d'objets lourds, car cela pourrait endommager le cadre.

Comment ajuster le verrouillage ?

Le groupe de verrouillage comprend un levier et une gâche. Fixez la gâche sur le cadre fixe à l'aide de vis. Ajustez la position du levier sur la porte pour qu'il s'engage correctement dans la gâche. Utilisez la corde de tréfilage pour actionner le verrou si nécessaire.

Le matériau est-il résistant à la rouille ?

Le kit est en acier Q235A avec une finition noire. Bien que la peinture offre une certaine protection, il est recommandé de le garder au sec et d'appliquer une couche antirouille supplémentaire si le portail est exposé aux intempéries.

Que faire si des pièces manquent ?

Contactez le service après-vente via www.vevor.com/support. Vous pouvez y télécharger votre certificat de garantie électronique et demander des pièces de rechange.

Puis-je repeindre le support ?

Oui, vous pouvez repeindre les supports avec une peinture pour métal. Assurez-vous de dégraisser la surface au préalable et de protéger les pas de vis pour ne pas gêner le serrage.

Comment contacter le support technique ?

Rendez-vous sur www.vevor.com/support pour accéder à l'assistance technique et au certificat de garantie électronique.

Quelle est la différence entre les modèles AA70000201 et AA70000202 ?

Le modèle AA70000201 contient 1 ensemble de supports de portail, tandis que le AA70000202 contient 2 ensembles. Les deux utilisent le même matériau (Q235A) et le même style en T.

MODE D'EMPLOI AA70000202 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE CONSTRUCTION DE PORTAIL À CADRE

MANUEL D'UTILISATION

MODÈLE : AA70000201 et AA70000202

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

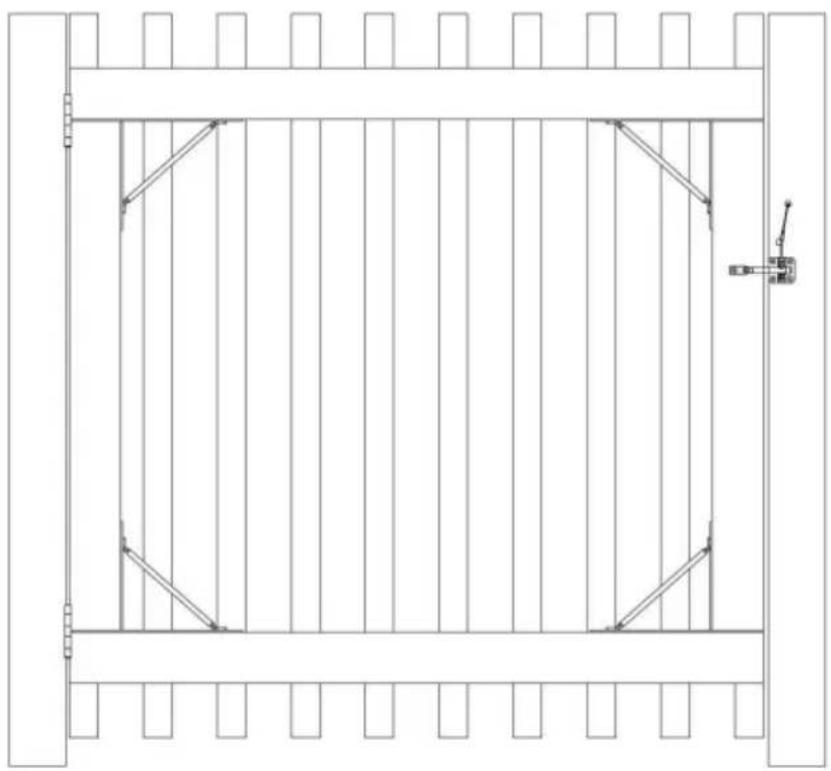

PORTE À CADRE

JEU DE CONSTRUCTION

MODÈLE : AA70000201 et AA70000202

Remarque : le produit réel que vous recevez détermine son apparence.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Consignes de sécurité importantes

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire le Lisez attentivement le manuel d'instructions.
	Avertissement – Assurez-vous de porter des protections auditives lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des masques anti-poussière lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des gants lorsque vous utilisez ce produit.

AVERTISSEMENT!

1. Veuillez lire attentivement les instructions.
2. Après avoir reçu la marchandise, veuillez vérifier si les accessoires

sont complets.

1. Les produits peuvent être appliqués aux petites portes de hangar, telles que les portes de jardin portes, portes d'allée, portes de corral, portes de grange, portes diverses, etc.
2. La porte assemblée ne peut supporter que son propre poids et ne peut pas faire tenir debout des personnes ou suspendre des objets lourds.

DESCRIPTION DU PRODUIT

Les portes de jardin, les clôtures, les palissades, etc. sont généralement composées de bois portes, portes en bois à l'extérieur à long terme au soleil et à la pluie, faciles à apparaissent le vieillissement, l'affaissement, les tremblements et d'autres phénomènes, vous pouvez donc réparer la porte en bois à travers le support du cadre de porte pour étendre sa durée de vie.

PROCÉDURES D'INSTALLATION

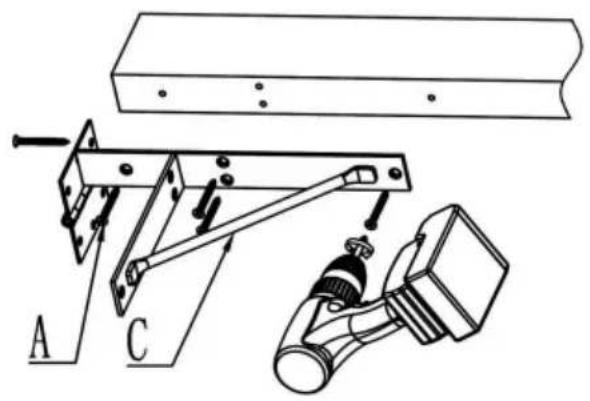

Étape 1

Installer le support en T en haut à droite

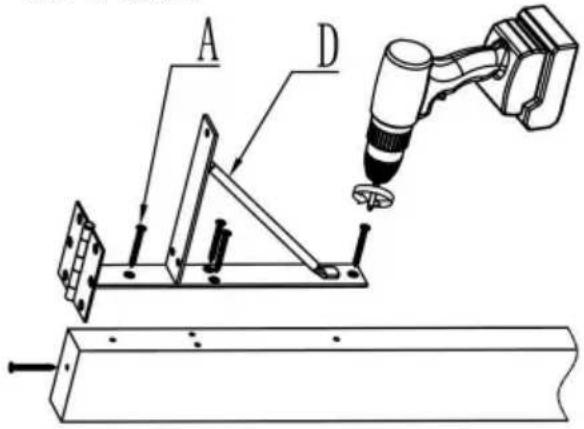

Étape 2

Installez le support en T en bas à droite

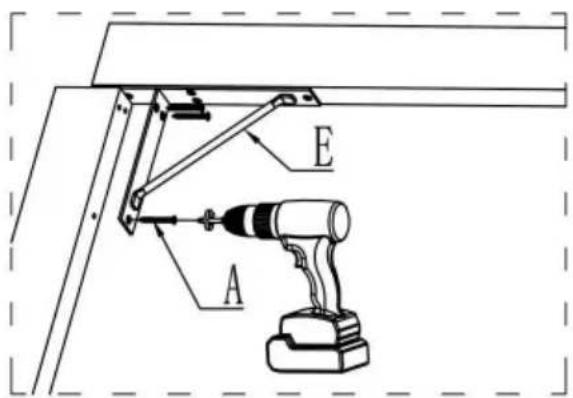

Étape 3

Installer le support en T en haut à gauche

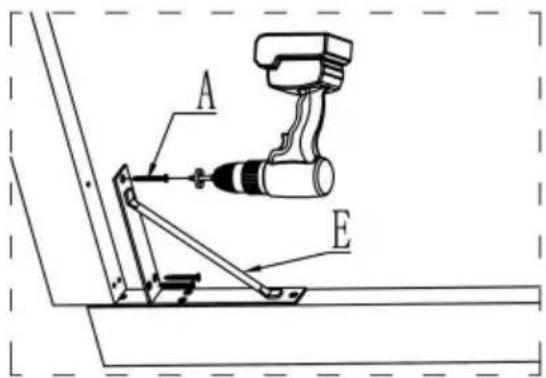

Étape 4

Installez le support en T en bas à gauche

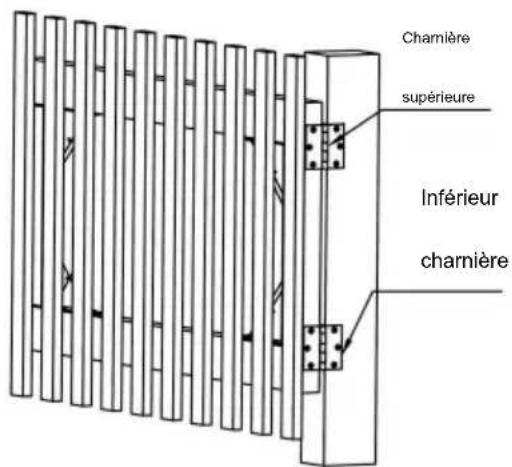

Étape 5

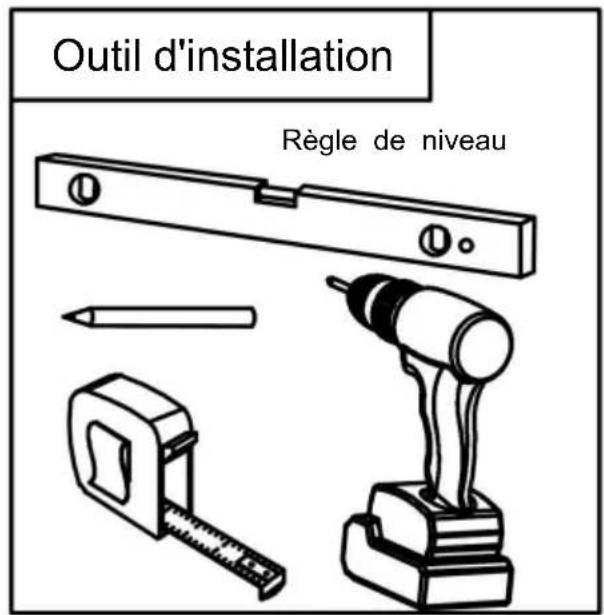

Préparer ses affaires

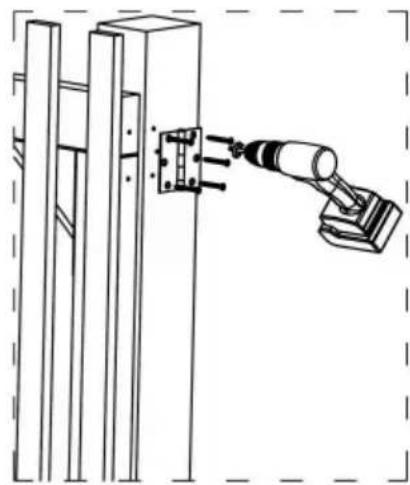

Étape 6

Appuyez sur les charnières

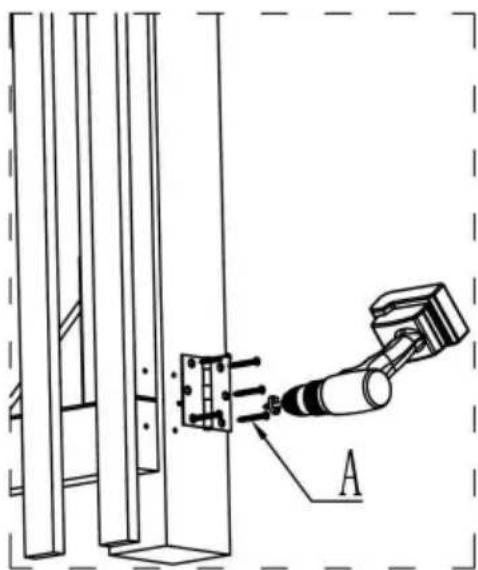

Étape 7
Appuyez sur les charnières

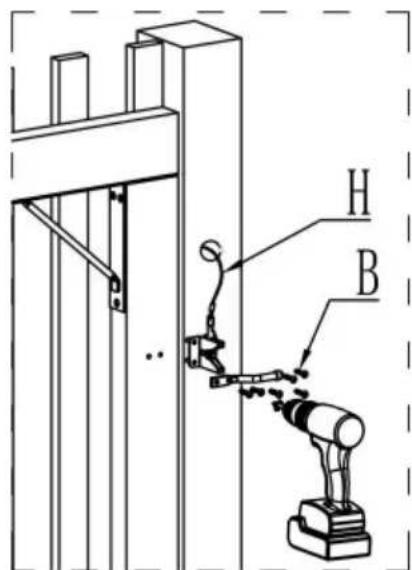

Étape 8
Appuyez sur le groupe de verrouillage

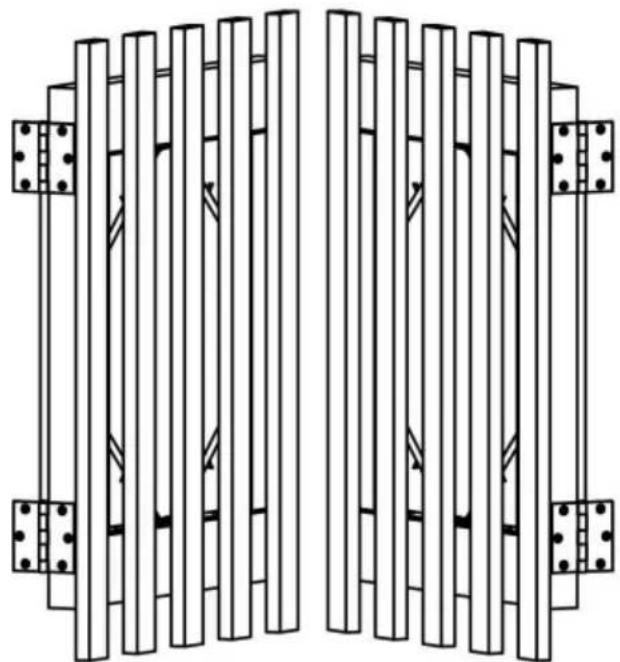

Étape 9
Ensemble deux pièces

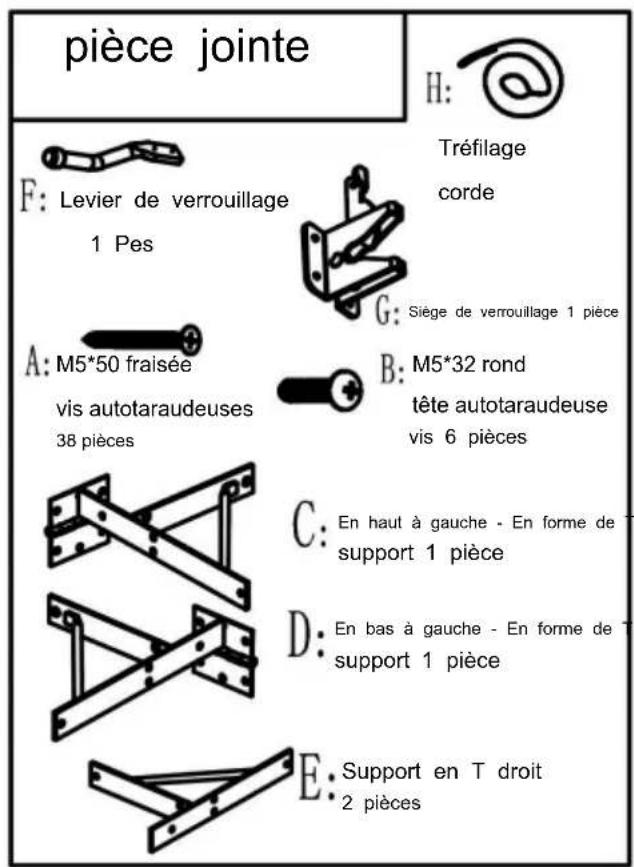

Pièce accessoire × 2

SPÉC. Modèle	AA70000201	AA70000202
Matériel	Q235A	Q235A
Style		Modèle « T »Modèle « T »
Nombre	1 ensemble	2 Ensemble
Couleur	Noir	Noir

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

REPRÉSENTANT AU ROYAUME-UNI : YH CONSULTING LIMITED.

Importé aux États-Unis : Sanven Technology Ltd.
