Type de produit	Kit de construction de portail à cadre
Marque	Vevor
Modèle	AA70000304
Matériau	Acier Q235 (acier au carbone)
Largeur ajustable	40 à 72 pouces (101 à 183 cm)
Hauteur	47 pouces (119 cm)
Couleur	Noir
Utilisation recommandée	Portes de jardin, hangars, clôtures, portes de grange
Contenu du kit	2 colonnes, 2 petits tubes, 2 grands tubes, 4 bouchons de tube, 1 raccord à loquet, vis M6x50 (4), clé hexagonale S4 (1), vis M5x18 (24), vis M5x65 (16), vis M6x40 (4), vis M5x10 (2), vis M5x30 (4)
Nombre total de vis	50 vis (environ)
Poids estimé	Environ 10 kg
Assemblage	Manuel inclus, montage simple par emboîtement et vissage
Sécurité	Porter des lunettes, gants, masque anti-poussière et protections auditives lors de l'installation
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité prolongée pour prévenir la corrosion
Réparabilité	Pièces détachées disponibles (vis, tubes) ; remplacement possible
Garantie et support	Assistance technique via www.vevor.com/support
Fabricant	Shanghai Muxin Muye Youxian Gongsi, Shanghai, Chine
Représentant UE	Mainzer Landstr.69, 60329 Francfort-sur-le-Main
Importateur US	Sanven Technology Ltd.
Consigne importante	La porte assemblée ne supporte que son propre poids ; ne pas suspendre d'objets lourds

FOIRE AUX QUESTIONS - AA70000304 Vevor

Quelles sont les dimensions du kit AA70000304 ?

Le modèle AA70000304 offre une largeur ajustable de 40 à 72 pouces (101 à 183 cm) et une hauteur de 47 pouces (119 cm).

Comment ajuster la largeur du portail ?

Insérez le petit tube dans le grand tube et ajustez la distance d'insertion selon la longueur souhaitée. Fixez ensuite avec les vis fournies. Les tubes horizontal supérieur et inférieur se règlent de la même manière.

Quels outils sont nécessaires pour l'assemblage ?

Le kit inclut une clé hexagonale S4. Vous aurez également besoin d'un perceuse pour les trous pilotes et éventuellement d'un tournevis pour les petites vis.

Puis-je utiliser ce kit pour une porte en bois existante ?

Oui, ce kit est conçu pour renforcer les portes en bois, en évitant leur affaissement. Il suffit de percer des trous dans les barres en bois et de les fixer aux tubes avec les vis fournies.

Comment fixer les charnières ?

Fixez les charnières au montant de la porte selon l'étape 4 du manuel. Ensuite, placez la porte assemblée sur les charnières et vissez-les solidement.

Que faire si une vis manque ?

Contactez le support Vevor via www.vevor.com/support. Vous pouvez également utiliser des vis standard de mêmes dimensions (M5 ou M6) en respectant les longueurs indiquées.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de protection, des gants, un masque anti-poussière et des protections auditives lors de l'utilisation d'outils électriques ou du perçage.

Ce kit est-il adapté à une porte de grange ?

Oui, le fabricant indique qu'il convient aux portes de jardin, portes d'allée, portes de corral et portes de grange. Vérifiez les dimensions pour vous assurer de la compatibilité.

Comment nettoyer et entretenir le cadre ?

Nettoyez régulièrement avec un chiffon sec pour enlever la poussière. Évitez l'humidité prolongée pour prévenir la corrosion de l'acier.

Où trouver le support technique ?

Le support technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

MODE D'EMPLOI AA70000304 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE CONSTRUCTION DE PORTAIL À CADRE

MANUEL D'UTILISATION

MODÈLE : AA70000301 & AA70000302 & AA70000303 & AA70000304

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

PORTE À CADRE

JEU DE CONSTRUCTION

MODÈLE : AA70000301 & AA70000302 & AA70000303 & AA70000304

Remarque : le produit réel que vous recevez détermine son apparence.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Consignes de sécurité importantes

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire le Lisez attentivement le manuel d'instructions.
	Avertissement – Assurez-vous de porter des protections auditives lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des masques anti-poussière lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des gants lorsque vous utilisez ce produit.

AVERTISSEMENT!

1. Veuillez lire attentivement les instructions.
2. Après avoir reçu la marchandise, veuillez vérifier si les accessoires sont complets.
3. Les produits peuvent être appliqués aux petites portes de hangar, telles que les portes de jardin portes, portes d'allée, portes de corral, portes de grange, portes diverses, etc.
4. La porte assemblée ne peut supporter que son propre poids et ne peut pas faire tenir debout des personnes ou suspendre des objets lourds.

DESCRIPTION DU PRODUIT

Les portes de jardin, les clôtures, les palissades, etc. sont généralement composées de bois portes, portes en bois à l'extérieur à long terme au soleil et à la pluie, faciles à apparaissent le vieillissement, l'affaissement, les tremblements et d'autres phénomènes, vous pouvez donc réparer la porte en bois à travers le support du cadre de porte pour étendre sa durée de vie.

Article	Description	AA70000301	AA70000302	AA70000303	AA70000304
	Colonne	1 pièce	1 pièce	1 pièce	1 pièce
	Colonne II	1 pièce	1 pièce	1 pièce	1 pièce
	Petit tube	2 pièces	2 pièces	2 pièces	2 pièces
	Grand tube	2 pièces	2 pièces	2 pièces	2 pièces
	Bouchon de tube	4 pièces	4 pièces	4 pièces	4 pièces
	Raccord à loquet	1 pièce	1 pièce	1 pièce	1 pièce
Une vis	à tête fraisée M6*50	4 pièces	4 pièces	4 pièces	4 pièces
B	Clé hexagonale S4	1 pièce	1 pièce	1 pièce	1 pièce
C	Vis à tête ronde M5*18	24 pièces	24 pièces	24 pièces	24 pièces
D	Vis à tête ronde M5*65	16 pièces	16 pièces	16 pièces	16 pièces
E	Vis à tête fraisée M6*40	4 pièces	4 pièces	4 pièces	4 pièces
F	Vis à tête ronde M5*10	2 pièces	2 pièces	2 pièces	2 pièces
G	Vis à tête ronde M5*30	4 pièces	4 pièces	4 pièces	4 pièces

PROCÉDURES D'INSTALLATION

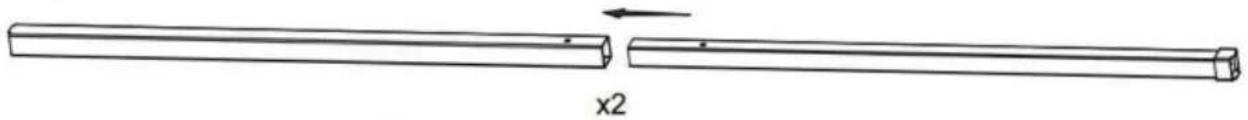

Étape 1
Insérer dans le tube

Insérez le petit tube dans le grand tube et ajustez la distance d'insertion

selon la longueur requise. Les ensembles de tubes supérieur et inférieur sont les même.

Étape 2

Insérez le tube horizontal assemblé dans la colonne selon les

positionnez le petit convexe aux deux extrémités et connectez-le fermement avec des vis, puis installez également les deux groupes de tuyaux supérieur et inférieur.

Étape 3

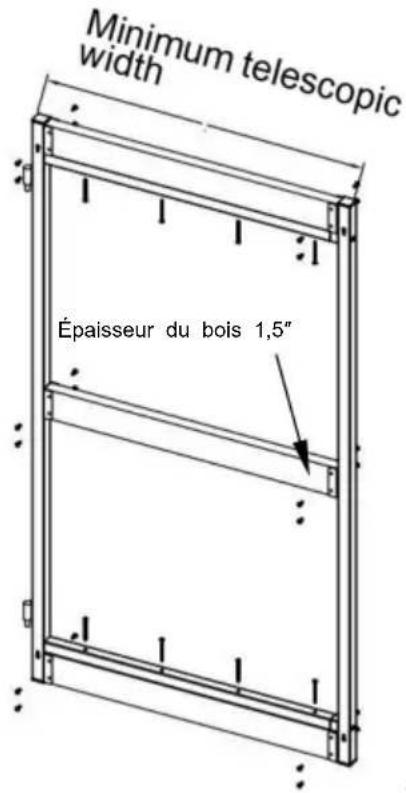

Plage de réglage de la

largeur :

36"- 60"

40"- 72" 60"- 96"

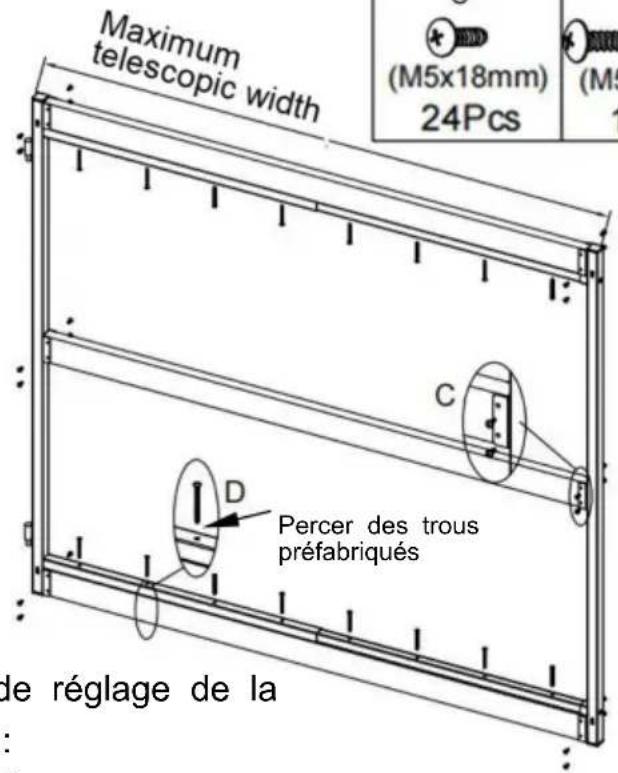

La largeur des tubes horizontaux supérieur et inférieur peut être ajustée pour s'adapter aux différentes longueurs des barres en bois. Comme indiqué sur la figure, placez les barres en bois de la longueur appropriée dans la position de serrage, appuyez sur les barres en bois au milieu des deux colonnes et ajustez le cadre de la porte pour qu'il devienne carré Fixez d'abord les deux extrémités des barres en bois avec la vis C, puis connectez solidemer les barres en bois aux tubes horizontaux avec la vis D.

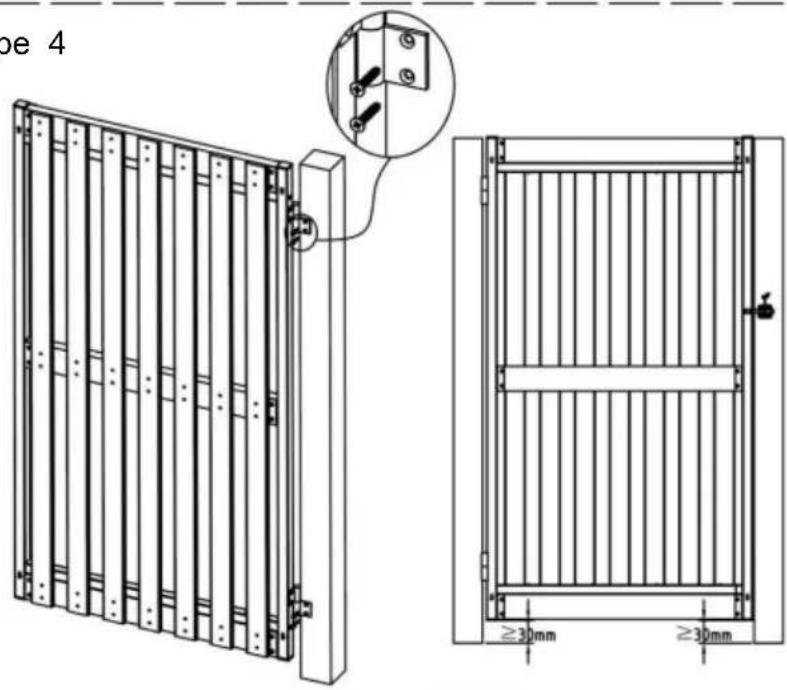

Étape 4

Fixez les charnières au montant de la porte comme indiqué, puis fixez la porte assemblée aux charnières.

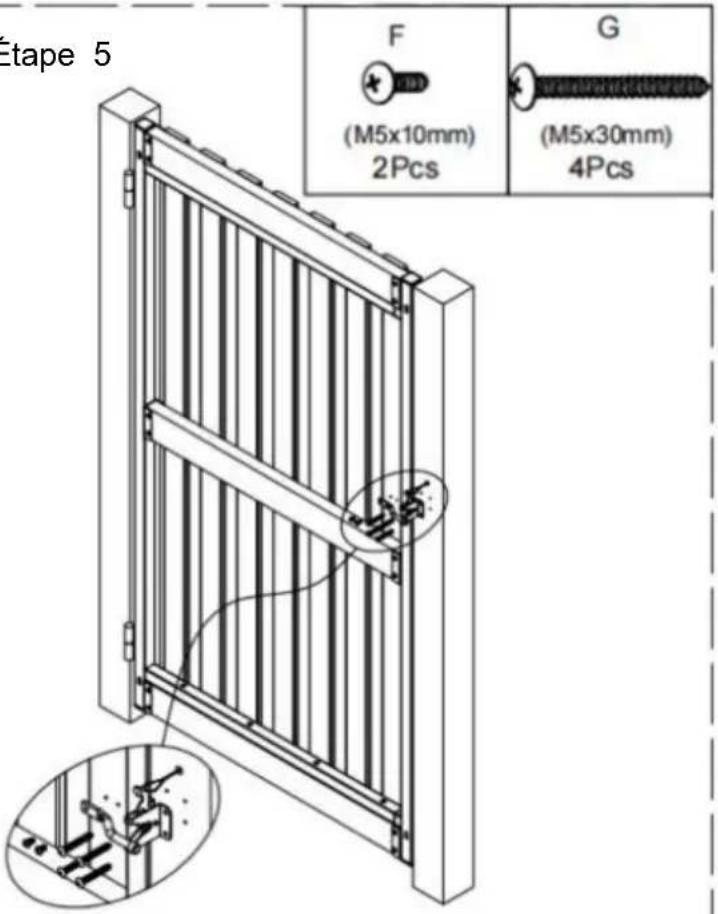

Étape 5

Installez le loquet sur la porte avec des vis.

1. Fermez la porte et centrez le loquet.
2. Marquez les trous de vis, percez quatre trous pilotes pour le loquet et les deux trous pour la barre.
3. Installez la barre de verrouillage avec la vis F, installez le loquet avec vis G.

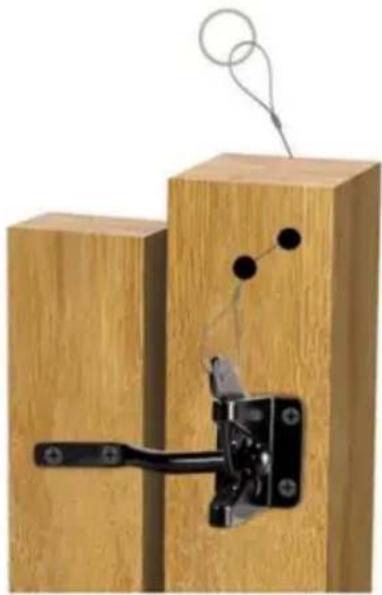

4. Percez un trou dans le poteau et fixez un fil de le loquet de l'anneau, comme indiqué à droite.

Modèle SPÉC.	AA70000301 AA70000302 AA70000303 AA70000304
Matériel		Q235AQ235A	Q235A
Largeur		60-96 pouces60-96 pouces	40-72 pouces
Hauteur	65 pouces 47 pouces	65 pouces	47 pouces
Couleur	Noir Noir		Noir

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

REPRÉSENTANT AU ROYAUME-UNI : YH CONSULTING LIMITED.

Importé aux États-Unis : Sanven Technology Ltd.
