AA70000304 - Byggsats Vevor - Gratis bruksanvisning och manual

Produkttyp	Byggsats för ramport
Märke	Vevor
Modell	AA70000304
Material	Q235 stål (kolstål)
Justerbar bredd	40 till 72 tum (101 till 183 cm)
Höjd	47 tum (119 cm)
Färg	Svart
Rekommenderad användning	Trädgårdsportar, skjul, staket, ladugårdsportar
Kitets innehåll	2 stolpar, 2 små rör, 2 stora rör, 4 rörpluggar, 1 spärrkoppling, M6x50 skruvar (4), S4 insexnyckel (1), M5x18 skruvar (24), M5x65 skruvar (16), M6x40 skruvar (4), M5x10 skruvar (2), M5x30 skruvar (4)
Totalt antal skruvar	50 skruvar (ungefär)
Beräknad vikt	Cirka 10 kg
Montering	Bruksanvisning medföljer, enkel montering genom inskjutning och skruvning
Säkerhet	Bär glasögon, handskar, dammmask och hörselskydd vid installation
Underhåll	Rengör med en torr trasa; undvik långvarig fukt för att förhindra korrosion
Reparationsmöjlighet	Reservdelar finns (skruvar, rör); byte möjligt
Garanti och support	Teknisk support via www.vevor.com/support
Tillverkare	Shanghai Muxin Muye Youxian Gongsi, Shanghai, Kina
EU-representant	Mainzer Landstr.69, 60329 Frankfurt am Main
USA-importör	Sanven Technology Ltd.
Viktig anmärkning	Den monterade porten stöder endast sin egen vikt; häng inte tunga föremål

Vanliga frågor - AA70000304 Vevor

Vilka är måtten för kit AA70000304?

Modell AA70000304 har en justerbar bredd på 40 till 72 tum (101 till 183 cm) och en höjd på 47 tum (119 cm).

Hur justerar jag portens bredd?

Sätt in det lilla röret i det stora röret och justera inskjutningsavståndet enligt önskad längd. Fäst sedan med medföljande skruvar. De övre och nedre horisontella rören justeras på samma sätt.

Vilka verktyg behövs för montering?

Kitet innehåller en S4 insexnyckel. Du behöver även en borrmaskin för pilothål och eventuellt en skruvmejsel för små skruvar.

Kan jag använda detta kit för en befintlig träport?

Ja, detta kit är utformat för att förstärka träportar och förhindra att de sjunker. Det räcker med att borra hål i trästängerna och fästa dem på rören med medföljande skruvar.

Hur fäster jag gångjärnen?

Fäst gångjärnen på portstolpen enligt steg 4 i bruksanvisningen. Placera sedan den monterade porten på gångjärnen och skruva fast dem ordentligt.

Vad gör jag om en skruv saknas?

Kontakta Vevor support via www.vevor.com/support. Du kan även använda standardskruvar med samma dimensioner (M5 eller M6) enligt angivna längder.

Vilka säkerhetsåtgärder bör jag vidta?

Bär alltid skyddsglasögon, handskar, en dammmask och hörselskydd vid användning av elverktyg eller borrning.

Är detta kit lämpligt för en ladugårdsport?

Ja, tillverkaren anger att det passar för trädgårdsportar, infartsportar, corralportar och ladugårdsportar. Kontrollera måtten för att säkerställa kompatibilitet.

Hur rengör och underhåller jag ramen?

Rengör regelbundet med en torr trasa för att ta bort damm. Undvik långvarig fukt för att förhindra korrosion av stålet.

Var hittar jag teknisk support?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support.

BRUKSANVISNING AA70000304 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BYGGSATS FÖR RAMGRIND

ANVÄNDARMANUAL

MODELL:AA70000301 & AA70000302 & AA70000303 & AA70000304

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

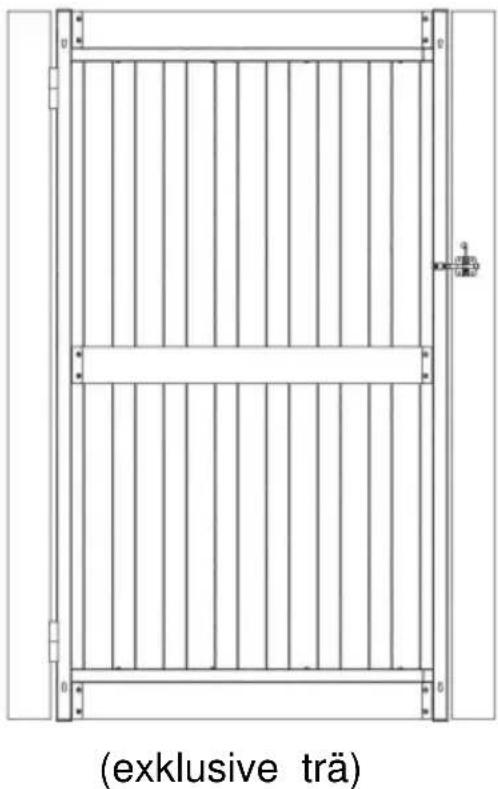

RAMGRINDEN

BYGGSATS

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Obs: Den faktiska produkten du får avgör dess utseende.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Viktiga säkerhetsinstruktioner

	Varning - För att minska risken för skador måste användaren läsa igenom bruksanvisningen noggrant.
	Varning- Var noga med att bära hörselskydd när du använder denna produkt.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Varning- Var noga med att bära dammasker när du använder denna produkt.
	Varning- Var noga med att bära handskar när du använder denna produkt.

WARNING!

1. Läs instruktionerna noggrant.
2. Efter att ha mottagit varorna, kontrollera om tillbehören
   är kompletta.
3. Produkter kan appliceras på små skjuldörrar, såsom trädgård dörrar, uppfartsdörrar, koralldörrar, ladugårdsdörrar, diverse dörrar, etc.
4. Den sammansatta dörren kan bara bära sin egen vikt och kan inte stå människor eller hänga tunga föremål.

PRODUKTBESKRIVNING

Trädgårdsdörrar, staket, staket etc. är vanligtvis sammansatta av trä dörrar, trädörrar i utomhus långtidssol och regn, lätt att visas åldrande, hängande, skakningar och andra fenomen, så du kan reparera trädörren genom dörrkarmens stöd för att förlänga dess livslängd.

PRODUKTSTRUKTUR

Punkt	Beskrivning	AA70 000301	AA70 000302	AA70 000303	AA70 000304
	Kolumn	1 st	1 st	1 st	1 st
	Kolumn	1 st	1 st	1 st	1 st
	Litet rör	2 st	2 st	2 st	2 st
Stort rör		2 st	2 st	2 st	2 st
	Rörplugg	4 st	4 st	4 st	4 st
	Spärrbeslag	1 st		1 st	1 st1 st
En M6*50 försänkt skruv		4 st	4 st	4 st	4 st
B	Insexnyckel S4	1 st		1 st	1 st1 st
C	M5*18 rund skruv	24 st	24 st	24 st	24 st
D	M5*65 skruv med rund huvud	16 st	16 st	16 st	16 st
E	M6*40 försänkt skruv	4 st	4 st	4 st	4 st
F	M5*10 skruv med rund huvud	2 st	2 st	2 st	2 st
G	M5*30 rund skruv	4 st	4 st	4 st	4 st

INSTALLATIONSPROCEDURER

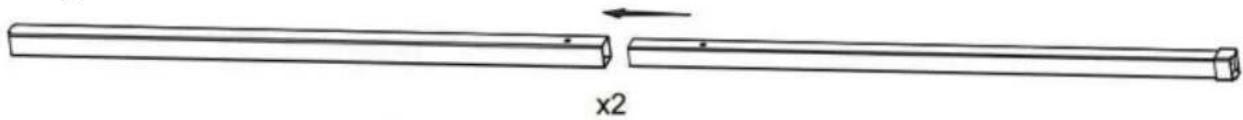

Steg 1
Sätt in i röret

Sätt in det lilla röret i det stora röret och justera insättningsavståndet enligt önskad längd. De övre och nedre uppsättningarna av rör är de samma.

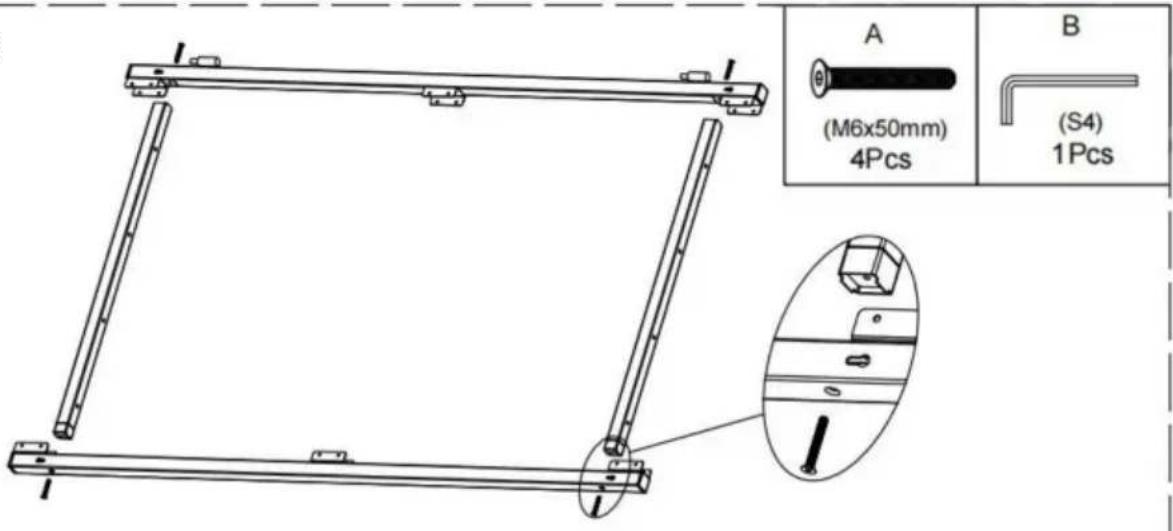

Steg 2

Sätt in det monterade horisontella röret i kolonnen enligt placeringen av den lilla konvexa i båda ändar, och anslut den ordentligt med skruvar, och installera även de övre och nedre två grupperna av rör.

Steg 3

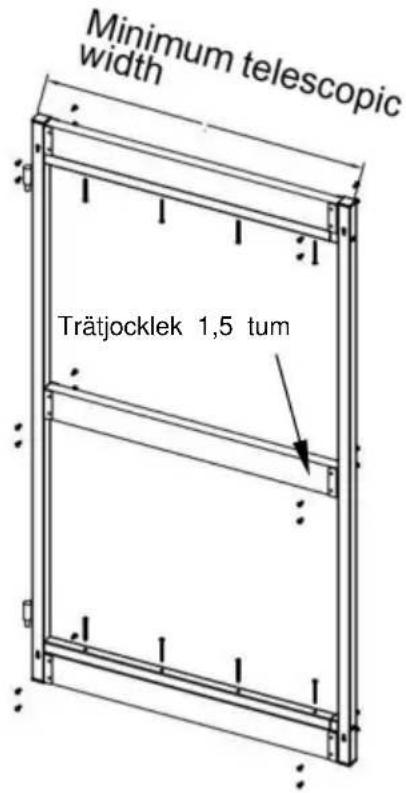

Breddjusteringsområde:
ÿ 36ÿ- 60ÿ ÿ
40ÿ- 72ÿ ÿ
60ÿ- 96ÿ

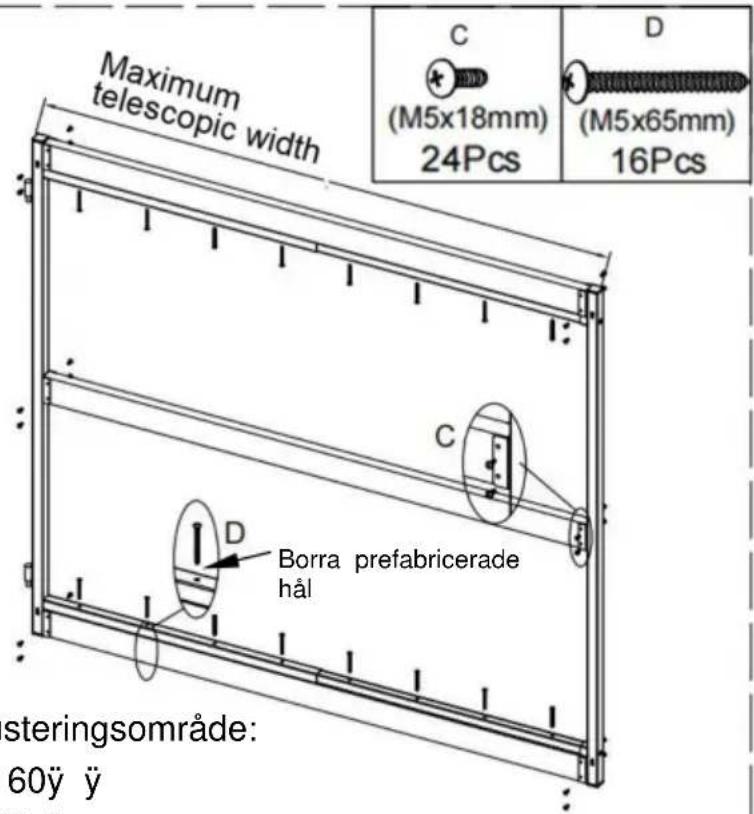

Bredden på de övre och nedre horisontella rören kan justeras för att passa de olika längderna p trästängerna. Som visas i figuren sätter du trästängerna av lämplig längd i klämläget, trycker in trästängerna i mitten av de två kolumnerna och justerar dörrkarmen så att den blir fyrkantig. Fäst först de två ändarna av trästängerna med skruv C och anslut sedan trästängerna ordentligt med de horisontella rören med skruv D.

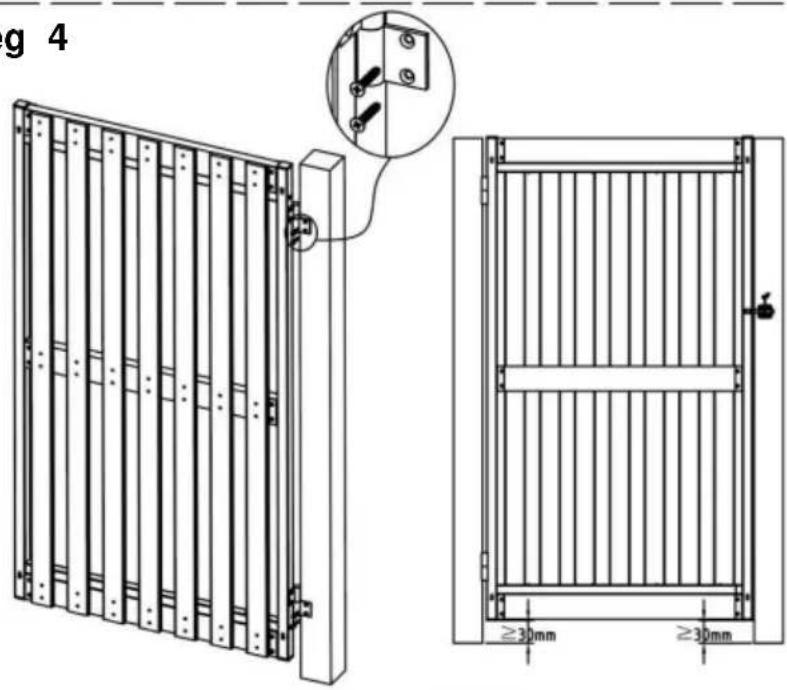

Steg 4

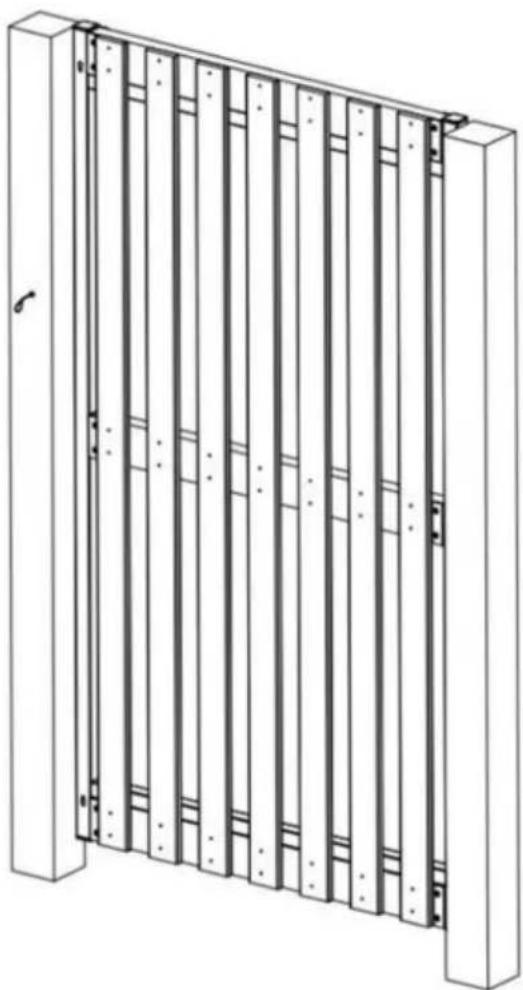

Fäst gångjärnen på dörrstolpen enligt bilden och fäst sedan den monterade dörren på gångjärnen.

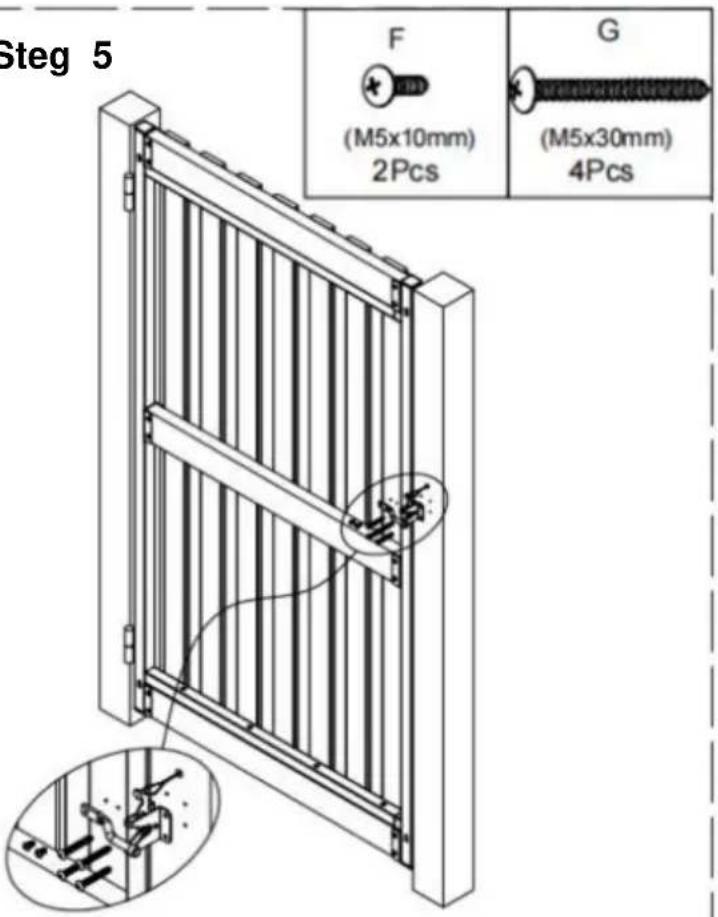

Steg 5

Montera låsbeslaget på grinden med skruvar.

1. Stäng grinden och centrera spärren.
2. Markera skruvhålen, borra fyra styrhål för spärren och två hål för stängen.
3. Montera spärrstången med skruv F, montera spärren med skruv G.

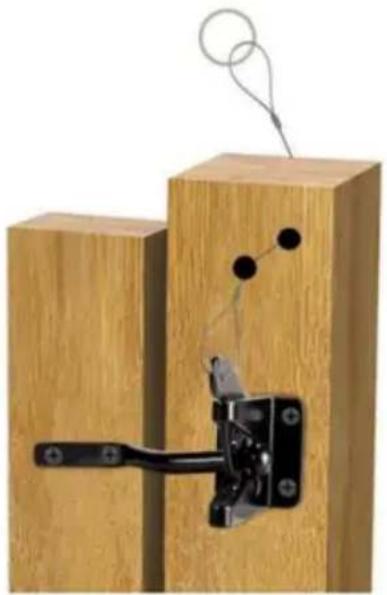

4. Borra ett hål i stolpen och fäst en vajer från spärren till ringen, som visas till höger.

Teknisk support och e-garanticertifikat www.vevor.com/support
