Tipo di prodotto	Kit per costruzione cancello a telaio
Marchio	Vevor
Modello	AA70000304
Materiale	Acciaio Q235 (acciaio al carbonio)
Larghezza regolabile	da 40 a 72 pollici (101 a 183 cm)
Altezza	47 pollici (119 cm)
Colore	Nero
Utilizzo consigliato	Cancelli da giardino, capannoni, recinzioni, porte da fienile
Contenuto del kit	2 colonne, 2 tubi piccoli, 2 tubi grandi, 4 tappi per tubi, 1 raccordo per chiavistello, viti M6x50 (4), chiave esagonale S4 (1), viti M5x18 (24), viti M5x65 (16), viti M6x40 (4), viti M5x10 (2), viti M5x30 (4)
Numero totale di viti	50 viti (circa)
Peso stimato	Circa 10 kg
Montaggio	Manuale incluso, montaggio semplice per incastro e avvitamento
Sicurezza	Indossare occhiali, guanti, maschera antipolvere e protezioni acustiche durante l'installazione
Manutenzione	Pulire con un panno asciutto; evitare l'umidità prolungata per prevenire la corrosione
Riparabilità	Pezzi di ricambio disponibili (viti, tubi); sostituzione possibile
Garanzia e supporto	Assistenza tecnica via www.vevor.com/support
Produttore	Shanghai Muxin Muye Youxian Gongsi, Shanghai, Cina
Rappresentante UE	Mainzer Landstr.69, 60329 Francoforte sul Meno
Importatore USA	Sanven Technology Ltd.
Avviso importante	La porta assemblata sostiene solo il proprio peso; non appendere oggetti pesanti

Domande frequenti - AA70000304 Vevor

Quali sono le dimensioni del kit AA70000304 ?

Il modello AA70000304 offre una larghezza regolabile da 40 a 72 pollici (101 a 183 cm) e un'altezza di 47 pollici (119 cm).

Come regolare la larghezza del cancello ?

Inserire il tubo piccolo nel tubo grande e regolare la distanza di inserimento secondo la lunghezza desiderata. Fissare poi con le viti fornite. I tubi orizzontali superiore e inferiore si regolano allo stesso modo.

Quali strumenti sono necessari per il montaggio ?

Il kit include una chiave esagonale S4. Avrete anche bisogno di un trapano per i fori pilota e eventualmente di un cacciavite per le viti piccole.

Posso usare questo kit per una porta in legno esistente ?

Sì, questo kit è progettato per rinforzare le porte in legno, evitando il loro cedimento. Basta praticare fori nelle barre di legno e fissarle ai tubi con le viti fornite.

Come fissare le cerniere ?

Fissare le cerniere al montante della porta secondo il passo 4 del manuale. Quindi, posizionare la porta assemblata sulle cerniere e avvitarle saldamente.

Cosa fare se manca una vite ?

Contattare il supporto Vevor tramite www.vevor.com/support. È anche possibile utilizzare viti standard delle stesse dimensioni (M5 o M6) rispettando le lunghezze indicate.

Quali precauzioni di sicurezza devo prendere ?

Indossare sempre occhiali di protezione, guanti, maschera antipolvere e protezioni acustiche durante l'uso di utensili elettrici o la perforazione.

Questo kit è adatto a una porta da fienile ?

Sì, il produttore indica che è adatto a porte da giardino, porte d'ingresso, porte da recinto e porte da fienile. Verificare le dimensioni per assicurarsi della compatibilità.

Come pulire e mantenere il telaio ?

Pulire regolarmente con un panno asciutto per rimuovere la polvere. Evitare l'umidità prolungata per prevenire la corrosione dell'acciaio.

Dove trovare il supporto tecnico ?

Il supporto tecnico e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support.

MANUALE UTENTE AA70000304 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT DI COSTRUZIONE DEL CANCELLO A TELAIO

MANUALE D'USO

MODELLO: AA70000301 e AA70000302 e AA70000303 e AA70000304

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CANCELLO A TELAIO

KIT DI COSTRUZIONE

MODELLO: AA70000301 e AA70000302 e AA70000303 e AA70000304

Nota: l'aspetto del prodotto che riceverai ne determina l'aspetto.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Importanti istruzioni di sicurezza

	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.
	Attenzione: assicurarsi di indossare protezioni acustiche quando si utilizza questo prodotto.
	Attenzione: indossare sempre protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare maschere antipolvere quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

AVVERTIMENTO!

1. Leggere attentamente le istruzioni.
2. Dopo aver ricevuto la merce, controllare se gli accessori sono completi.
3. I prodotti possono essere applicati a piccole porte di capannoni, come quelle da giardino porte, porte per vialetti, porte per recinti, porte per fienili, porte varie, ecc.
4. La porta assemblata può sopportare solo il proprio peso e non può tenere in piedi le persone o appendere oggetti pesanti.

DESCRIZIONE DEL PRODOTTO

Le porte da giardino, le recinzioni, i recinti, ecc. sono solitamente composti da legno porte, porte in legno all'esterno sole e pioggia a lungo termine, facili da appaiono invecchiati, cadenti, tremanti e altri fenomeni, così puoi

riparare la porta di legno attraverso il supporto del telaio della porta per estenderne durata di vita.

STRUTTURA DEL PRODOTTO

Articolo	Descrizione	AA70000301	AA70000302	AA70000303	AA70000304
ÿ	Colonna ÿ	1 pz	1 pz	1 pz	1 pz
ÿ	Colonna ÿ	1 pz	1 pz	1 pz	1 pz
ÿ	Piccolo tubo	2 pezzi	2 pezzi	2 pezzi	2 pezzi
ÿ Tubo grande		2 pezzi	2 pezzi	2 pezzi	2 pezzi
ÿ	Tappo del tubo	4 pezzi	4 pezzi	4 pezzi	4 pezzi
ÿ	Montaggio a scatto	1 pz	1 pz	1 pz	1 pz
Una vite a testa svasata M6*50		4 pezzi	4 pezzi	4 pezzi	4 pezzi
B	Chiave esagonale S4	1 pz	1 pz	1 pz	1 pz
C	Vite a testa tonda M5*18	24 pezzi	24 pezzi	24 pezzi	24 pezzi
D	Vite a testa tonda M5*65	16 pezzi	16 pezzi	16 pezzi	16 pezzi
E	Vite a testa svasata M6*40	4 pezzi	4 pezzi	4 pezzi	4 pezzi
F	Vite a testa tonda M5*10	2 pezzi	2 pezzi	2 pezzi	2 pezzi
G	Vite a testa tonda M5*30	4 pezzi	4 pezzi	4 pezzi	4 pezzi

PROCEDURE DI INSTALLAZIONE

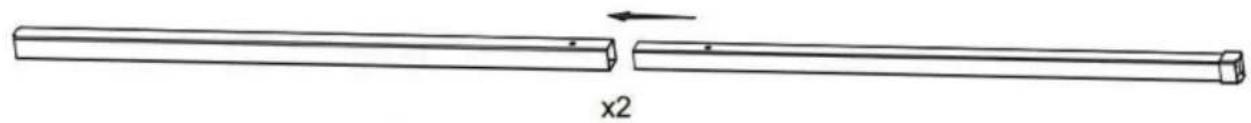

Passo 1
Inserire nel tubo

Inserire il tubo piccolo nel tubo grande e regolare la distanza di inserimento in base alla lunghezza richiesta. I set di tubi superiore e inferiore sono i Stesso.

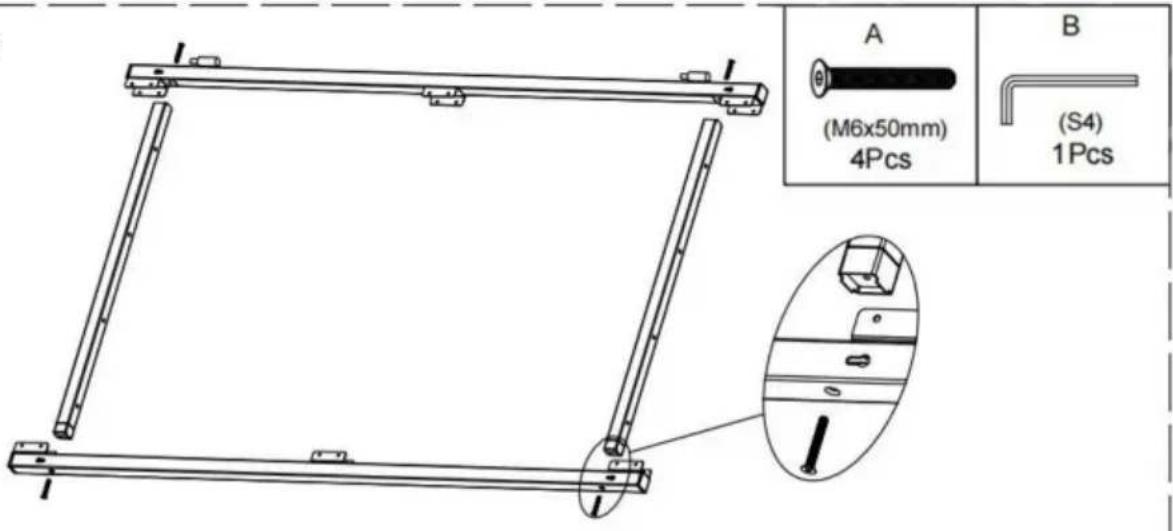

Passo 2

Inserire il tubo orizzontale assemblato nella colonna secondo la

posizione della piccola convessa ad entrambe le estremità, collegarla saldamente con viti e installare anche i due gruppi di tubi superiore e inferiore.

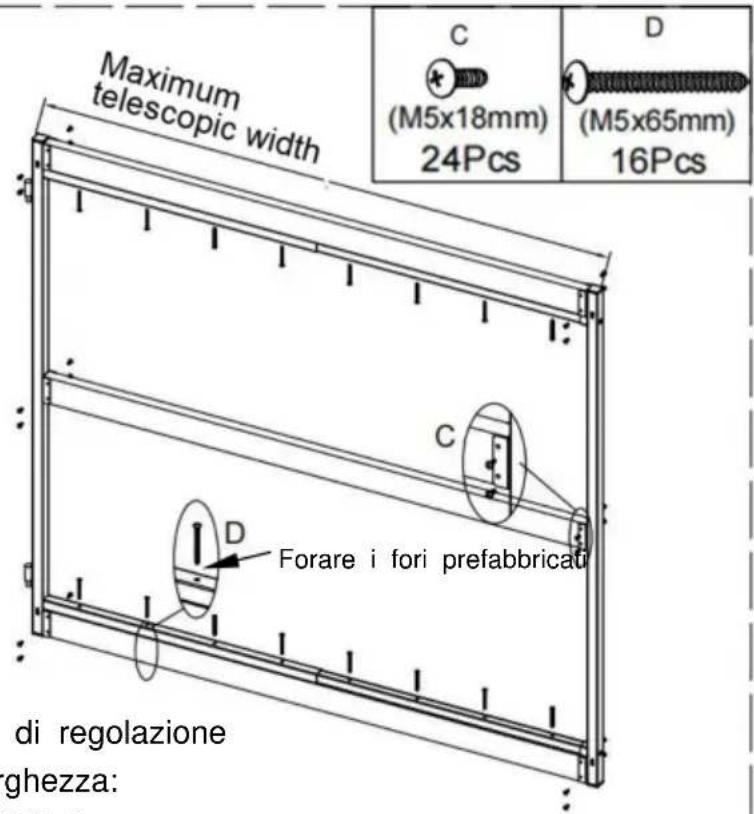

Passo 3

Gamma di regolazione
della larghezza:
ÿ 36ÿ- 60ÿ ÿ
40ÿ- 72ÿ ÿ 60ÿ- 96ÿ

La larghezza dei tubi orizzontali superiori e inferiori può essere regolata per adattarsi alle diversi lunghezze delle barre di legno. Come mostrato nella figura, posizionare le barre di legno della lunghezza appropriata nella posizione di serraggio, premere le barre di legno al centro delle due colonne e regolare il telaio della porta in modo che diventi quadrato. Per prim cosa fissare le due estremità delle barre di legno con la vite C, quindi collegare saldamente le barre di legno con i tubi orizzontali con la vite D.

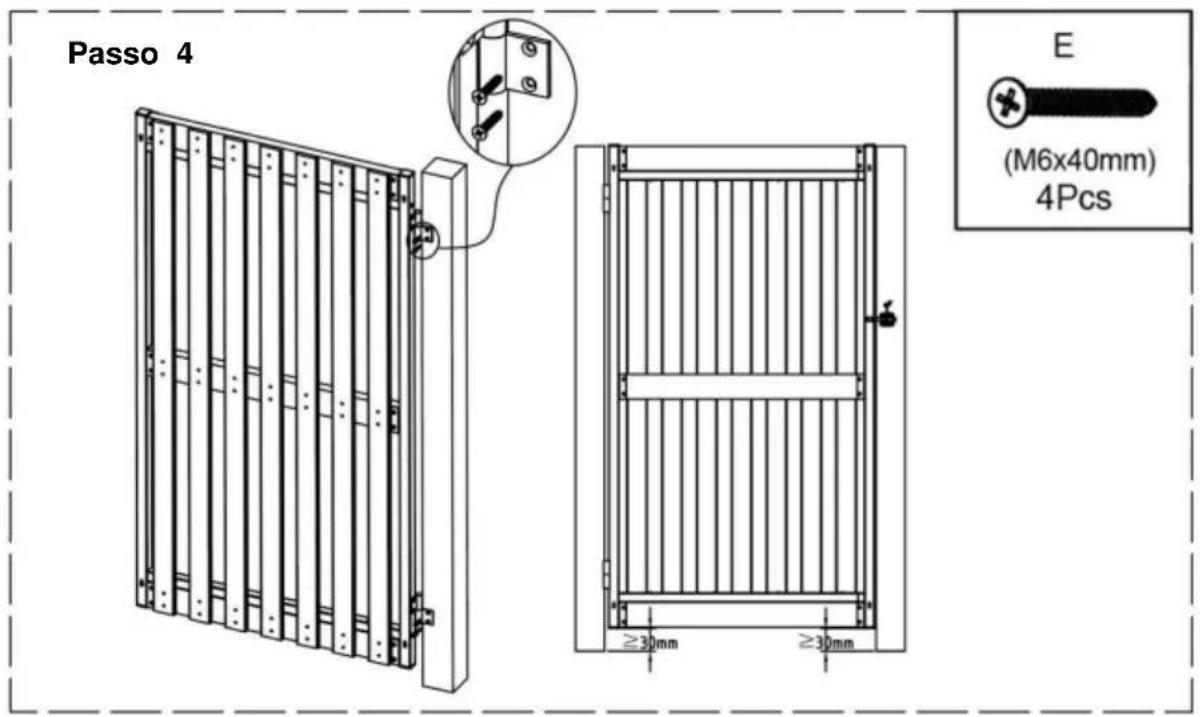

Fissare le cerniere al montante della porta come mostrato in figura, quindi fissare la porta assemblata alle cerniere.

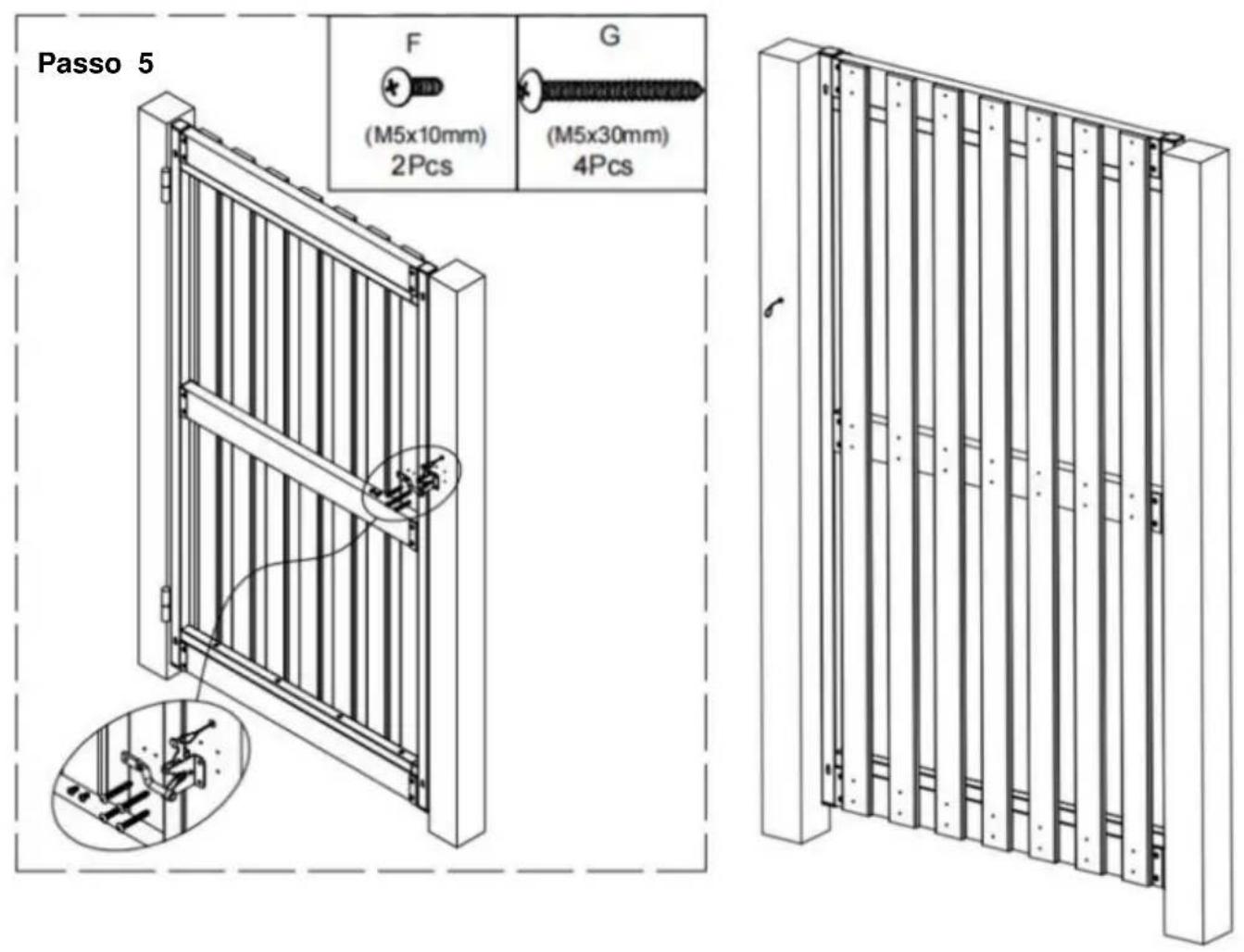

Installare il dispositivo di chiusura sul cancello con le viti.

1. Chiudere il cancello e centrare il chiavistello.
2. Segnare i fori per le viti, praticare quattro fori pilota per il chiavistello e due fori per la barra.
3. Installare la barra di chiusura con la vite F, installare il fermo con vite G.

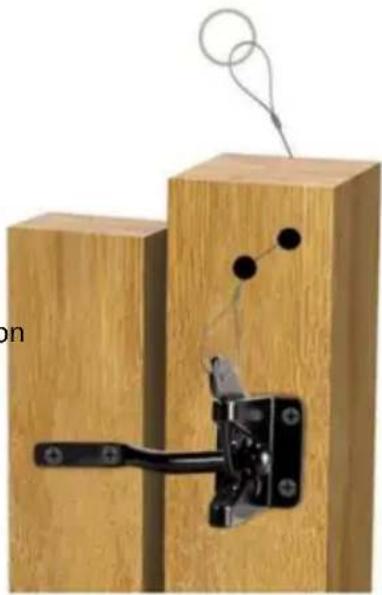

4. Praticare un foro nel palo e collegare un filo da il fermo all'anello, come mostrato a destra.
