AA70000301 - Bouwset Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Hekwerk bouwpakket met frame
Merk	Vevor
Model	AA70000301
Materiaal	Q235A staal
Instelbare breedte	60 - 96 inch (152 - 244 cm)
Hoogte	65 inch (165 cm)
Kleur	Zwart
Gewicht	Ongeveer 8 kg
Inhoud van de kit	2 kolommen, 2 kleine buizen, 2 grote buizen, 4 doppen, 1 grendel, 4 schroeven M6x50, 24 schroeven M5x18, 16 schroeven M5x65, 4 schroeven M6x40, 2 schroeven M5x10, 4 schroeven M5x30, 1 inbussleutel S4
Belangrijkste functies	Versterking van houten deuren, breedte-instelling, eenvoudige montage
Montage	Volg de stappen: buizen plaatsen, schroeven, breedte instellen, scharnieren en grendel bevestigen
Veiligheid	Draag PBM: veiligheidsbril, handschoenen, stofmasker, gehoorbescherming
Onderhoud	Reinigen met een vochtige doek, drogen, schurende producten vermijden
Repareerbaarheid	Reserveonderdelen op aanvraag beschikbaar
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support
Technische ondersteuning	Online ondersteuning op www.vevor.com/support
Toepassingen	Tuindeuren, hekken, schuurdeuren, opritdeuren
Afwerking	In het zwart geverfd

Veelgestelde vragen - AA70000301 Vevor

Wat is de maximale breedte van het frame voor model AA70000301?

De instelbare breedte is 60 tot 96 inch (152-244 cm). U kunt aanpassen door de kleine buis in de grote buis te steken en vast te schroeven.

Welke materialen worden gebruikt voor deze kit?

Het frame is van Q235A staal, een stevig en duurzaam materiaal. De schroeven en accessoires zijn van behandeld staal.

Hoe monteer ik het frame?

Volg de stappen in de handleiding: steek de kleine buizen in de grote buizen om de breedte aan te passen, bevestig de kolommen met de schroeven M6x50, bevestig vervolgens de houten staven met de schroeven M5x18 en M5x65. Installeer ten slotte de scharnieren en de grendel.

Kan het frame het gewicht van een persoon dragen?

Nee, de gemonteerde deur kan alleen zijn eigen gewicht dragen. Het is verboden om zware voorwerpen op te hangen of personen te laten steunen.

Welke gereedschappen zijn inbegrepen in de kit?

De kit bevat een inbussleutel S4 voor de montage. U hebt een boormachine nodig voor de voorboorgaten.

Hoe onderhoud ik het frame om roest te voorkomen?

Reinig regelmatig met een vochtige doek en droog grondig. Breng indien nodig roestwerende verf aan. Vermijd langdurige vochtigheid.

Waar vind ik de gebruikshandleiding?

De handleiding is beschikbaar als gratis download op notice-facile.com of op de website www.vevor.com/support.

Wat is het verschil tussen de modellen AA70000301 en AA70000302?

Model AA70000301 heeft een hoogte van 65 inch (165 cm) terwijl AA70000302 een hoogte heeft van 47 inch (119 cm). De breedte is identiek (60-96 inch).

Kan ik het frame schilderen?

Ja, u kunt het frame schilderen met verf geschikt voor metaal. Zorg ervoor dat u goed ontvet en licht schuurt vooraf.

Hoe installeer ik de grendel?

Bevestig de grendel op de deur met de schroeven M5x30. Markeer en boor de voorboorgaten. Installeer de vergrendelingsstang met de schroeven M5x10. Boor een gat in de paal voor de ring van de grendel.

GEBRUIKSAANWIJZING AA70000301 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

FRAMEPOORT

BOUWPAKKET

MODEL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Let op: het uiterlijk van het product is afhankelijk van het daadwerkelijke product dat u ontvangt.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Belangrijke veiligheidsinstructies

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Waarschuwing: draag altijd gehoorbescherming wanneer u dit product gebruikt.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Waarschuwing: draag altijd een stofmasker wanneer u dit product gebruikt.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

WAARSCHUWING!

1. Lees de instructies zorgvuldig door.
2. Controleer na ontvangst van de goederen of de accessoires zijn compleet.
3. Producten kunnen worden toegepast op kleine schuurdeuren, zoals tuindeuren deuren, opritdeuren, staldeuren, schuurdeuren, diverse deuren, enz.
4. De gemonteerde deur kan alleen zijn eigen gewicht dragen en kan niet mensen laten staan of zware voorwerpen ophangen.

PRODUCTBESCHRIJVING

Tuindeuren, schuttingen, hekken, etc. zijn meestal van hout gemaakt deuren, houten deuren in de buitenlucht langdurig zon en regen, gemakkelijk te veroudering, verzakking, trillen en andere verschijnselen verschijnen, zodat u repareer de houten deur door de deurkozijnsteun om deze te verlengen levensduur.

PRODUCTSTRUCTUUR

Item	Beschrijving	AA70000301	AA70000302	AA70000303	AA70000304
	Kolom	1 stuks	1 stuks	1 stuks	1 stuks
	Kolom	1 stuks	1 stuks	1 stuks	1 stuks
	Kleine buis	2 stuks	2 stuks	2 stuks	2 stuks
Grote buis		2 stuks	2 stuks	2 stuks	2 stuks
	Buisplug	4 stuks	4 stuks	4 stuks	4 stuks
	Grendelbevestiging	1 stuks	1 stuks	1 stuks	1 stuks
Een M6*50 verzonken schroef		4 stuks	4 stuks	4 stuks	4 stuks
B	S4 inbussleutel	1 stuks	1 stuks	1 stuks	1 stuks
C	M5*18 ronde kopschroef	24 stuks	24 stuks	24 stuks	24 stuks
D	M5*65 ronde kopschroef	16 stuks	16 stuks	16 stuks	16 stuks
Ik	M6*40 verzonken schroef	4 stuks	4 stuks	4 stuks	4 stuks
F	M5*10 ronde kopschroef	2 stuks	2 stuks	2 stuks	2 stuks
G	M5*30 ronde kopschroef	4 stuks	4 stuks	4 stuks	4 stuks

INSTALLATIEPROCEDURES

Stap 1
In de buis steken

Plaats de kleine buis in de grote buis en pas de invoegafstand aan volgens de vereiste lengte. De bovenste en onderste sets buizen zijn de dezelfde.

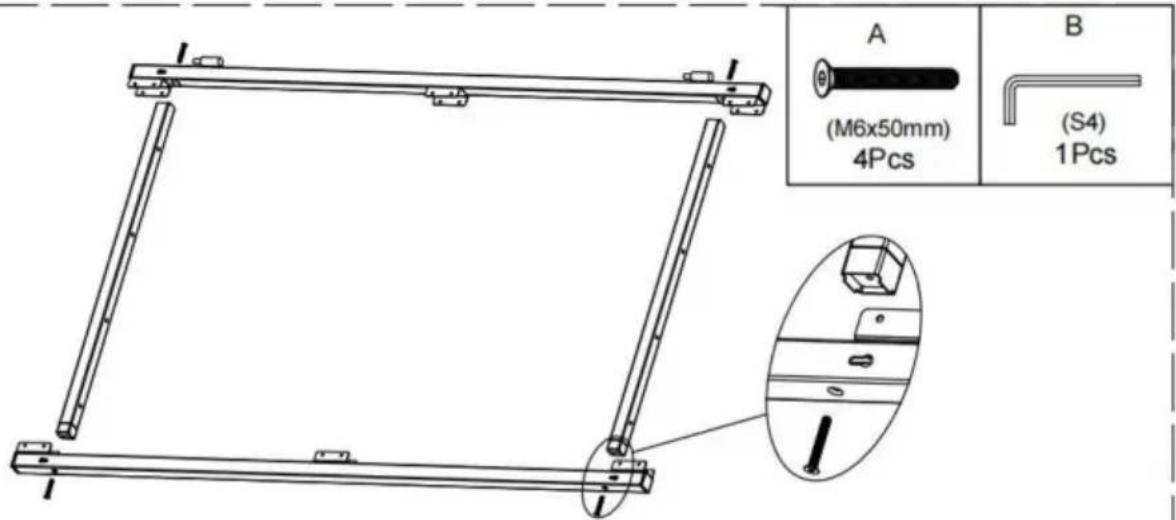

Stap 2

Plaats de gemonteerde horizontale buis in de kolom volgens de

Plaats de kleine convexe delen aan beide uiteinden en verbind ze stevig met schroeven.

Installeer vervolgens ook de bovenste en onderste twee groepen buizen.

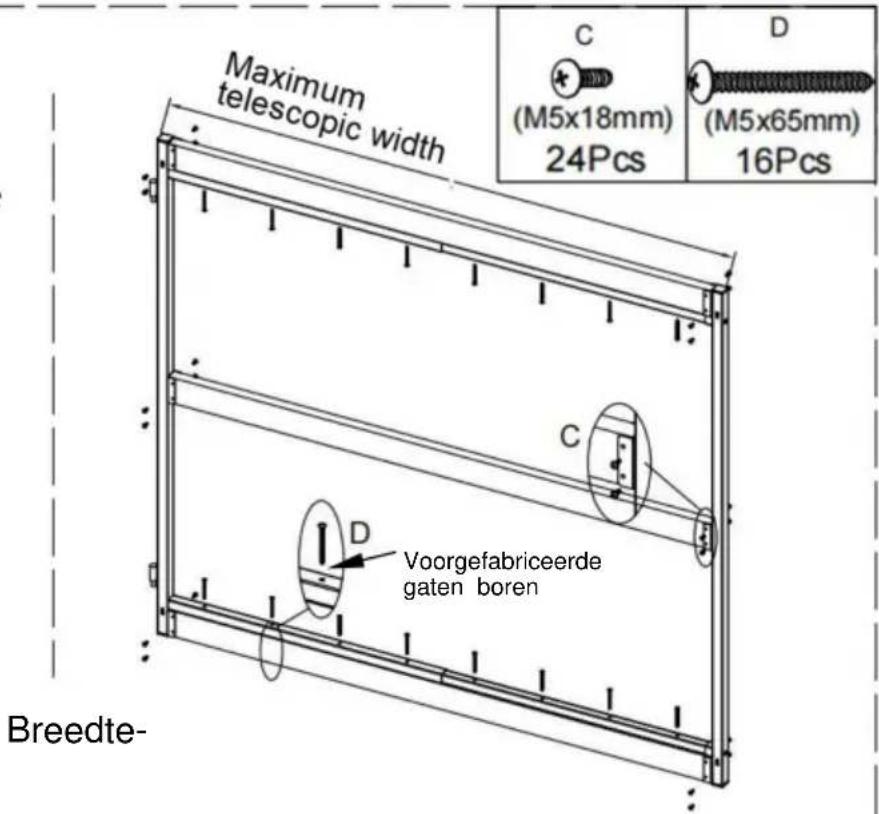

Stap 3

aanpassingsbereik: ÿ 36ÿ- 60ÿ ÿ 40ÿ- 72ÿ ÿ 60ÿ- 96ÿ

De breedte van de bovenste en onderste horizontale buizen kan worden aangepast aan de verschillende lengtes van de houten balken. Zoals weergegeven in de afbeelding,

plaatst u de houten balken van de juiste lengte in de klempositie, drukt u de houten balken in het midden van de twee kolommen en past u het deurkozijn aan zodat het vierkant wordt.

Bevestig eerst de twee uiteinden van de houten balken met schroef C en verbind vervolgens d houten balken stevig met de horizontale buizen met schroef D.

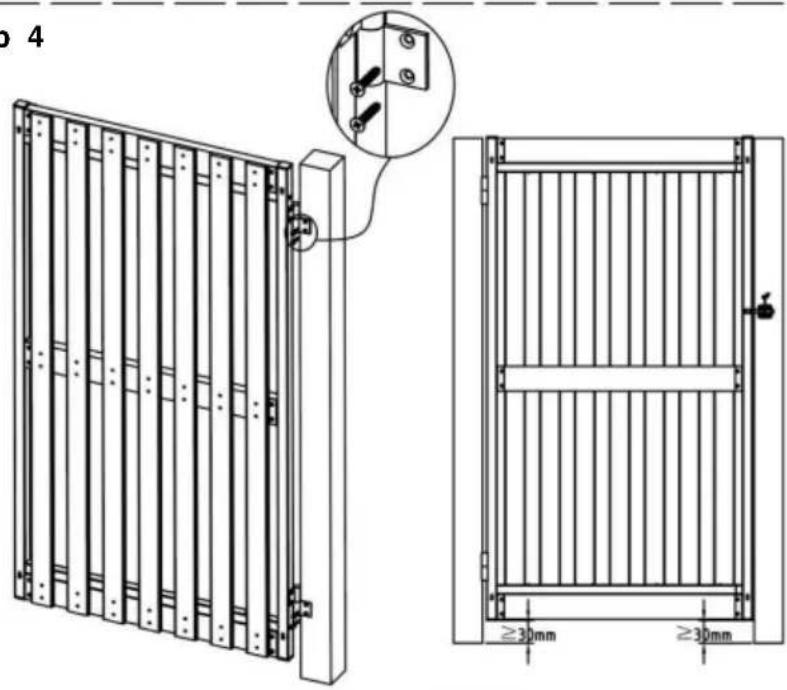

Stap 4

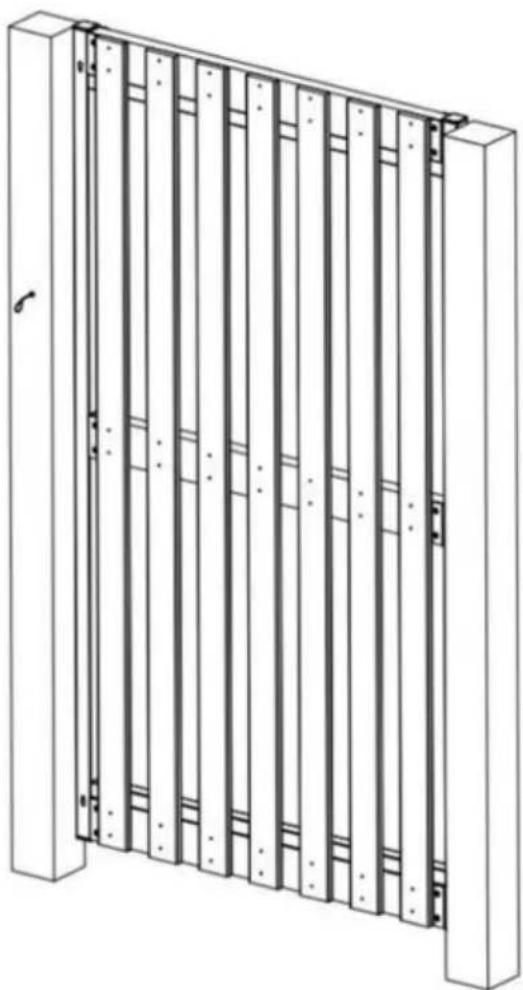

Bevestig de scharnieren aan de deurpost zoals afgebeeld. Bevestig vervolgens de gemonteerde deur aan de scharnieren.

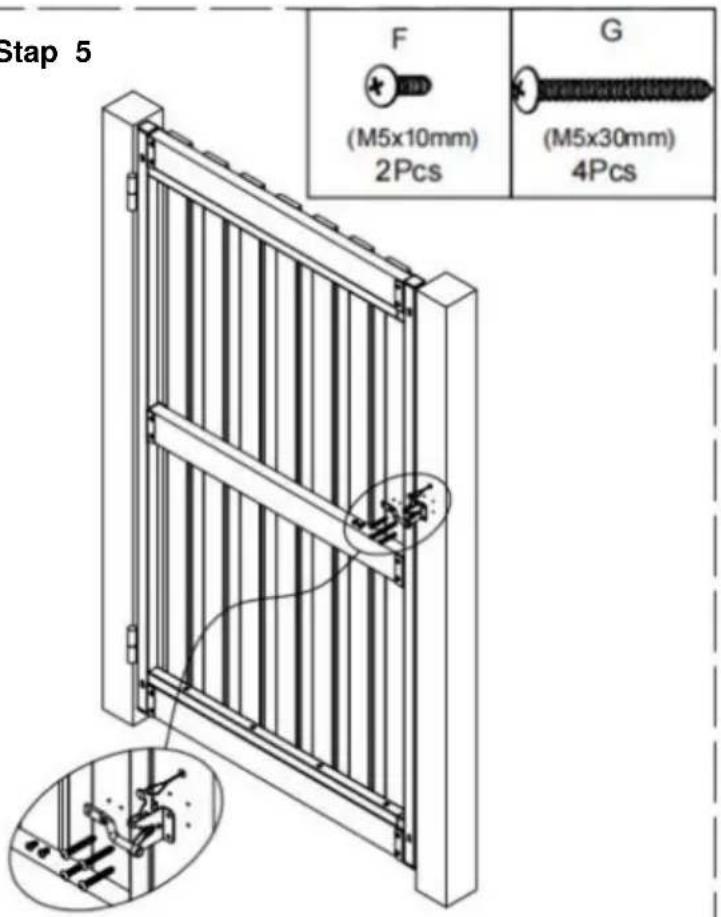

Stap 5

Bevestig het grendelbeslag met schroeven aan het hek.

1. Sluit het hek en centreer de grendel.
2. Markeer de schroefgaten, boor vier geleidegaten voor de grendel en twee gaten voor de stang.
3. Installeer de grendelstang met schroef F, installeer de grendel met schroef G.

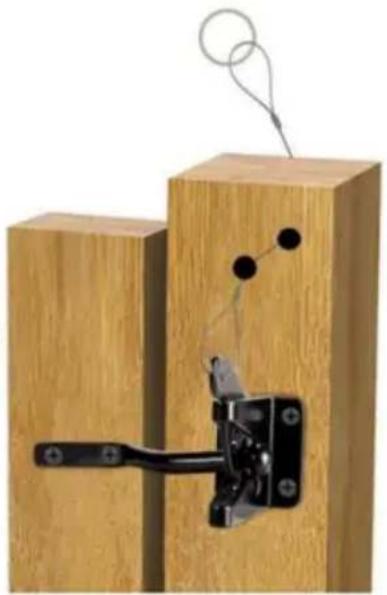

4. Boor een gat in de paal en bevestig er een draad aan de sluiting aan de ring, zoals rechts afgebeeld.
