BEDIENUNGSANLEITUNG GE-CM 36/34-1 Li-Solo EINHELL

D Originalbetriebsanleitung Akku-Rasenmahr

Art.-Nr.: 34.132.26 (Solo) I.-Nr.: 11019

-2-

13

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen

Dieses Gerätarf nicht von Kindern benutzt werden. Kinder sollenn beaufsichtigt werden, damit sie nicht mit dem Gerätspielen. Reinigung und Wartungarf nicht von Kindern durchgefuhrt werden. Das Gerätarf nicht von Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Personen mit unzureichen dem Wissen oder Erfahrung benutzt werden, außer sie werden von einer fur sie verantwortlichen Person beaufsichtigt oder angeleitet.

D

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitschinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

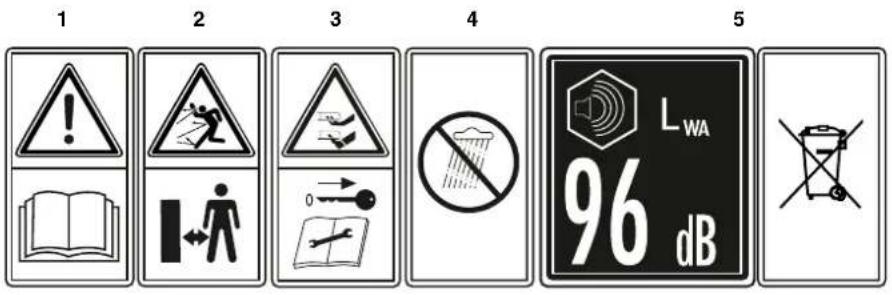

Erklärung der verwendeten Symbole (siehe Bild 13)

1. Warning - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen
   2 Abstand halten!
   3 Vorsicht! - Scharfe Schneidmesser - Sicherheitssteckerziehen vor Instandhaltungsarbeiten.

Schneidmesser drehen sich nach dem Ausschalten des Motors weiter!

4 Gerät vor Regen und Feuchtigkeit schützen
5 Garantieter Schalleistungspegel
6 Akku fachgerecht entsorgen

2. Gerätebeschreibung und Lieferumfang

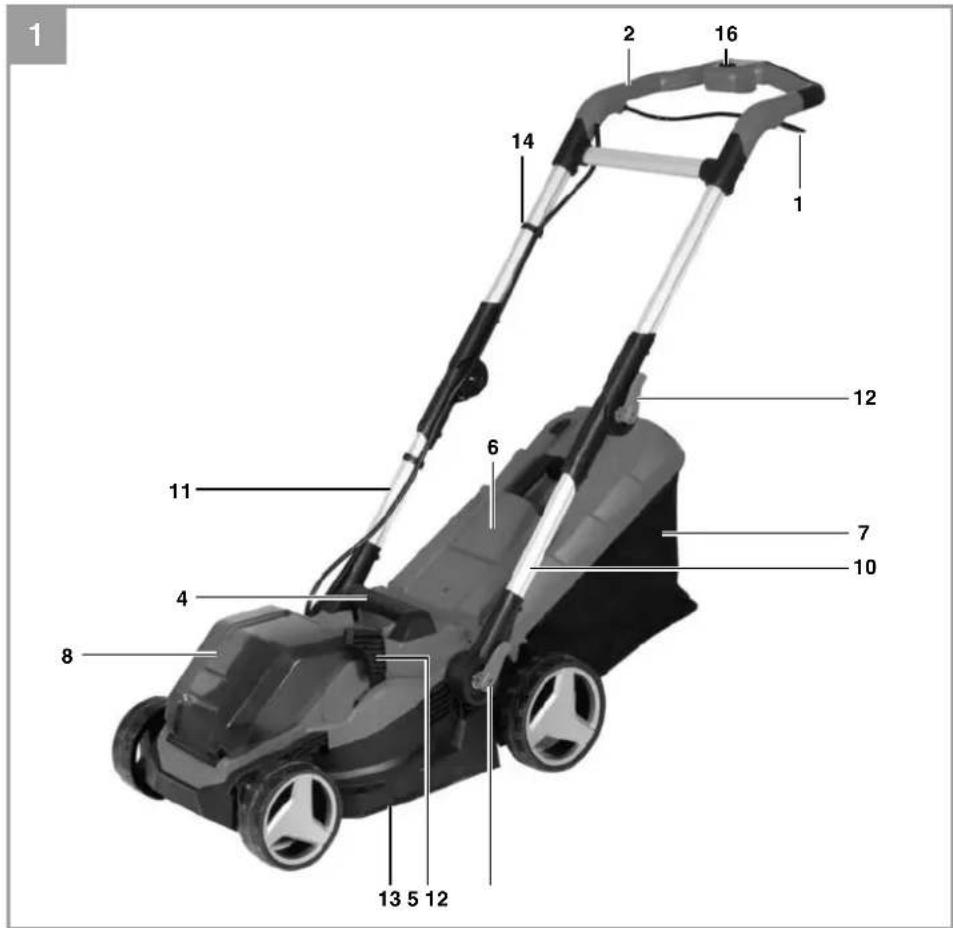

2.1 Gerätebeschreibung (Bild 1/2)

1. Schaltbügel
2. Oberer Schubbugel
3. Sicherheitsstecker
4. Tragegriff
5. Zentrale Schnitthohenverstellung
6. Auswurfklappe
7. Grasfangkorb
8. Abdeckklappe
9. Linker unterer Schubbugel
10. Rechter unterer Schubbugel
11. Befestigungsschrauben mit Schnellspannhebel
12. Schneidwerkzeugabdeckung
13. Kabelhalter
14. Füllstandsanzeige
15. Einsatzperse

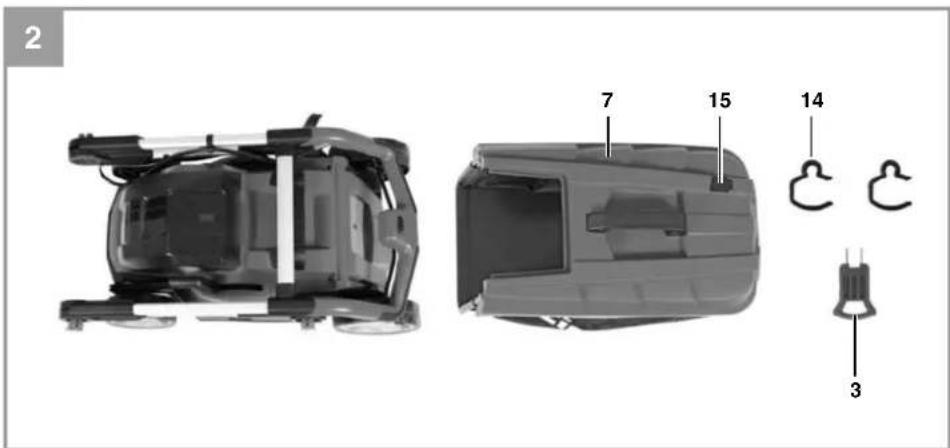

2.2 Lieferumfang und Auspacken (Bild 2)

Bitte überprüfen Sie die Vollständigkeit des Articles anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Articles unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

D

Lieferumfang

• Akku-Rasenmacher
  Grasfangkorb
  Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Der Rasenmacher ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Rasenmáher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pflege von Gras oder Rasenflächen verwendet werden, nicht jedoch in öff entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Achtung! Wegen körperlicher Gefährung des Benutzersarf der Rasenmaher nicht eingesetzt werden zum Trimmen von Buschen,Hecken und Strauchern,zum Schneiden und Zerkleinern von Rankgewachsen oder Rasan auf Dachbepfl anzungen oder in Balkonkästen und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Fernerarf der Rasenmaher nicht verwendet werden als Motorhacke und zum Einebren von Bodenerhebungen,we z.B.Maulwurfshugel.

Aus Sicherheitsgründen darf der Rasenmähern nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art, es sei dann, diese sind vom Hersteller ausrücklich zugelassen.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannung 36 V d.c.
Motordrehzahl: 3400 min
Schutzart: IPX1
Schutzklasse:
Gewicht: 11,8kg
Schnittbreite: 33,5 cm
Fangsackvolumen: 30 Liter
Schaldruckpegel LDA 83,4 dB(A)
Unsicherheit KpA 3 dB(A)
Gemessener
SchalleistungspegelWA: 89,64 dB(A)
Unsicherheit K_NA .. 1,40 dB(A)
Garantierer Schalleistungspegel L_VA ..96 dB(A)
Vibration am Holm: 2,5 m/8
Unsicherheit K: 1,5 m/s²
Schnitthohenverstellung: 25-65 mm; 5-stuf g

Achtung!

Das Gerät wird ohne Akkus und ohne Ladegerät geliefert und damit nur mit den Li-Ion Akkus der Power X-Change Serie verwendet werden!

Die Li-Ion Akkus der Power X-Change Serie)durenurmit demPowerX-Chargergeladen werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfrei Geräte.
Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie ihre Arbeitswise dem Gerät an.
- Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
Tragen Sie Handschuhe.

D

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.

Warning!

Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Gerät bedient wird.

5. Vor Inbetriebnahme

Der Rasenmacher ist bei Auslieferung teilmontiert. Der Schubbugel und der Fangkorb müssen vor dem Gebrauch des Rasenmachers montiert werden. Folgen Sie der Gebrauchsanweisung Schritt für Schritt und orientieren Sie sich beim Zusammenbau an den Bildern.

Hinweis! Notwendige Montageteile (Schrauben, Kabelführungen usw.) oder Funktionsteile (z.B. Stecker, Schlüssel usw.) können sich in den Formteilen der Verpackung oder am Gerät befni den.

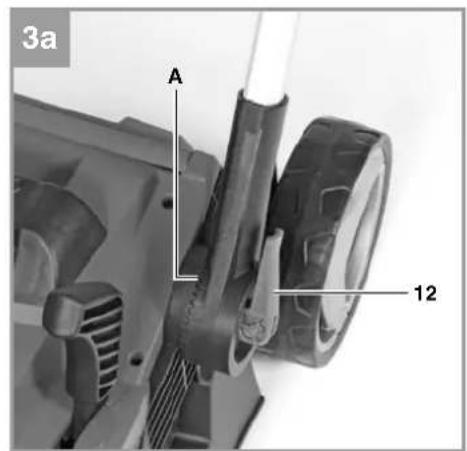

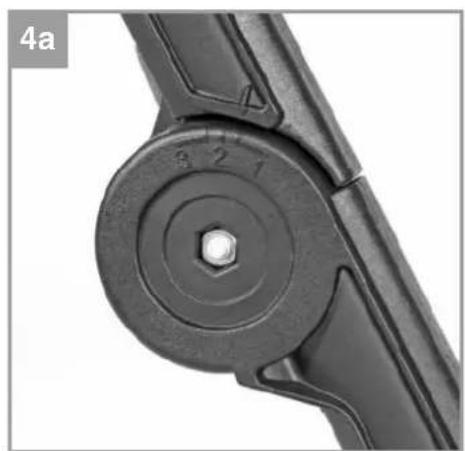

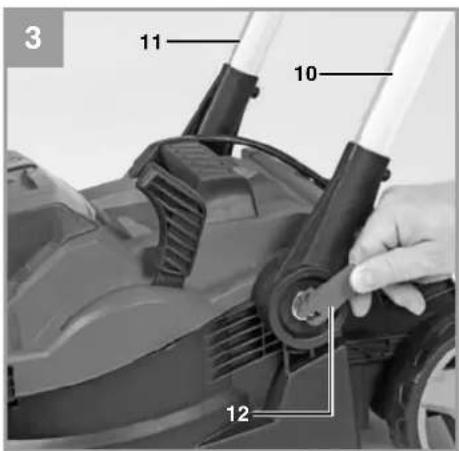

Montage der Schubbügel (Bild 3 - 4a)

Falten Sie den Schubbügel auseinander. Arretieren Sie die beiden unteren Holme (10/11) mit Hilfe der beiliegenden Schnellspannhebel (12) wie in Bild 3 gezeigt. Achten Sie darauf auf die Verzahlung der Holmverstellung (A). Drehen Sie bei Bedarf den jeweiligen Schnellspannhebel (12) am Gewinde soweit darüber, dass dieser sich anschlieBend noch nach hinten umklappen lasst.

Arretieren Sie als nachstes mit den beiden weiteren Schnellspannhebeln (12) den oberen Schubbugel (2).Drehen Sie auch hierbei den jeweiligen Schnellspannhebel nur soweit auf das

Gewinde, sodass dieser sich wieder nach hinten umklappen{lss.

Durch Aufklappen der beiden unteren Schnellspannhebel (12) konnen Sie die Neigung des gesamten Holmes 3-stuig einstellen. Achten Sie darauf darauf, dass beide Seiten auf die gleiche Position eingestellt sind. Durch Zuklappen der beiden Schnellspannhebel (12) wird der Schubbügel weiter fi xiert.

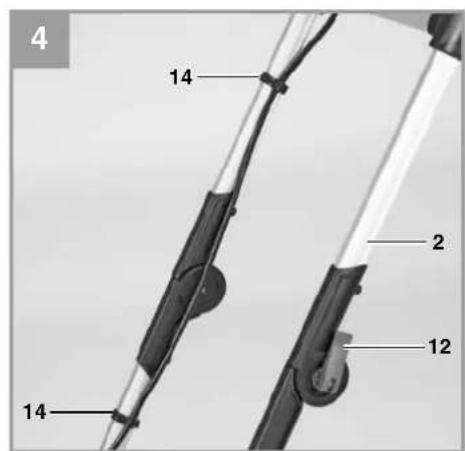

Durch Aufklappen der beiden oberen Schnellspannhebel (Abb. 4/Pos. 12) konnen Sie die Neigung des oberen Schubbugels 3-stuf g (Abb. 4a) einstellen. Achten Sie darauf darauf, dass bereits Seiten auf die gleiche Position eingestellt sind. Durch Zuklappen der beiden Schnellspannhebel wird der Schubbugel weiter fi xiert.

AnschlieBend befestigen Sie mit den Kabelhaltern (Abb. 4/Pos.14) die Anschlussleitung am oberen und am rechten unteren Schubbugel.

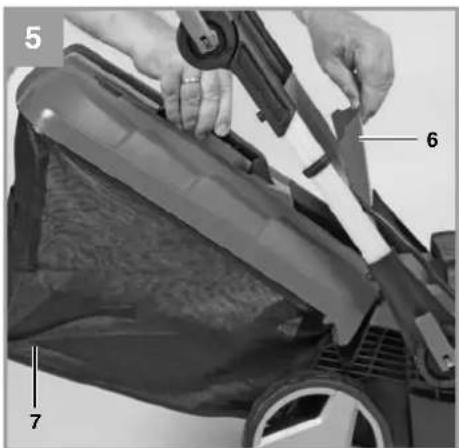

Montage des Fangkorbes (siehe Bild 5)

Zum Einhängen des Fangkorbes muss der Motor abgeschäftet werden und das Schneidemesser darf sich nicht drehen. Auswurfklappe (6) mit einer Hand anheben. Mit der anderen Hand den Fangkorb (7) am Handgriff halten und von oben einhängen.

Füllstandanzeige Fangeinrichtung

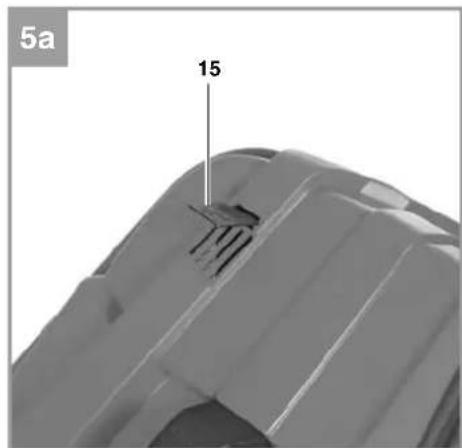

Die Fangeinrichtung verfügt über eine Füllstandanzeige (Abb. 5a/Pos. 15). Diese wird durch den Luftstrom den der Mahar im Betrieb erzeugt geöffn net. Fällt die Klappe während des Mahens zu, ist die Fangeinrichtung voll und sollte geleert werden. Für eine einwandfrei Funktion der Füllstandanzeige mussen die Löcher unter der Klappe immer sauber und durchlüssig sein.

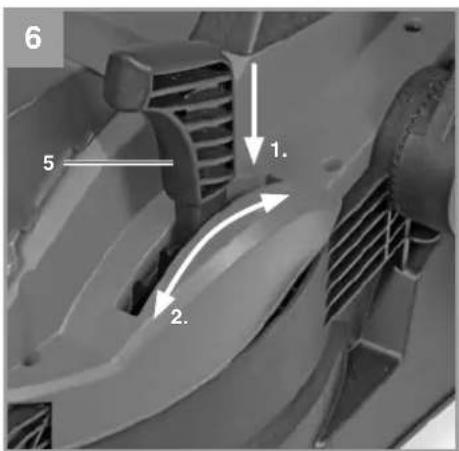

Verstellung der Schnitthöhe Warning!

Das Verstellen der Schnitthöhe finden nur bei still-gesetztem Motor und abgezogenem Sicherheitsstecker vorgenommen werden.

Die Verstellung der Schnithhöhe muss wie folgt durchgefuhrt werden (siehe Bild 6):

1. Den Hebel (5) nach unten drucken.
2. Den Hebel (5) auf die gewünschte Schnitthöhe stellen.
3. Den Hebel (5) loslassen und dessen sicheren Sitz in der Arretierung kontrollieren.

D

Ablesen der Schnithhöhe

Die Schnittthöhe ist von 25-65 mm in 5 Stufen einzustellen und kann an der Skala abgegeben werden.

Bevor Sie zu Mahren beginnen, prufen Sie, ob das Schneidewerkzeug nicht stumpf und ihre Befestigungmittel nicht beschädigt sind. Ersetzen Sie stumpfe und /oder beschädigte Schneidewerkzeuge, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Sicherheitsstecker ziehen.

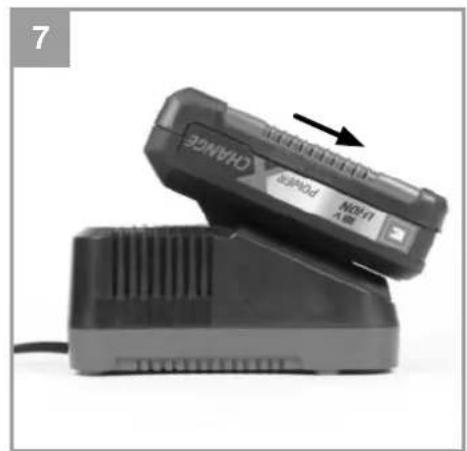

Laden des Akkus (Abb. 7)

1. Akku-Pack aus dem Gerätnehmen. Dazu die Rasttaste (Abb. 8/Pos. C) drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzpannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats in die Steckdose. Die grüne LED beginnnt zu blinken.
3. Stecken Sie den Akku auf das Ladegerät.
4. Unter Punkt „Anzeige Ladegerät" fänden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas erwarten. Dies ist jeder normal.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte.

ob an der Steckdose die Netzspannung vorhanden ist
ob ein einwandfrei Kontakt an den Lade-kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

dasLadegerat

und den Akku-Pack an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku-Packs sollen den Sie für eine rechtzeitige Wiederaufl adung des Akku-Packs sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die Leistung des Akku-Rasenmahers nachlasst. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

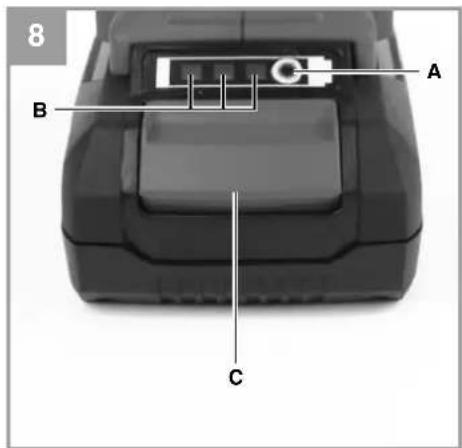

Akku-Kapazitätsanzeige (Bild 8)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (A). Die Akku-Kapazitätsanzeige (B) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten:

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Der Akku wurde tiefentladen und ist defekt. Ein defekter Akku darf nicht mehr verwendet und geladen werden!

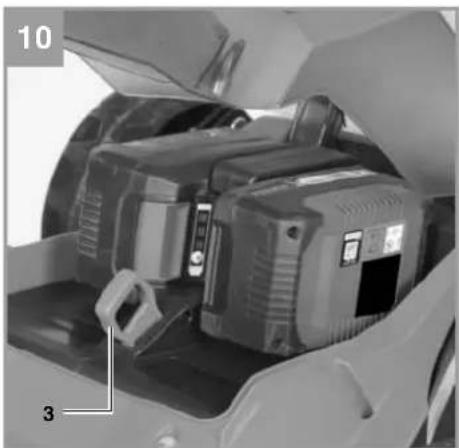

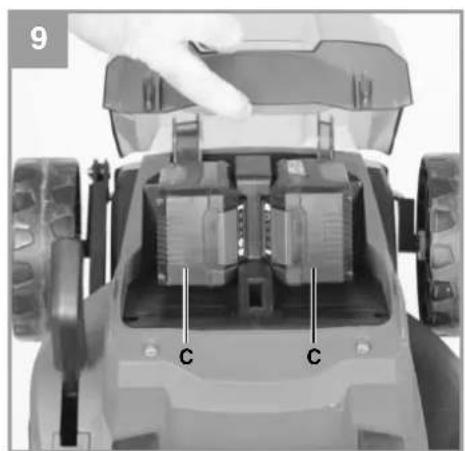

Montage der Akkus (Abb. 9-10)

Sicherheitshinweise:

Entfernen Sie vor Akkumontage den Sicherheitsstecker (Abb. 10/Pos.3).
- Der Akkudeckel ist selbstschlieBend und wird durch Magnete zugehalten.

Öff nen und halten Sie den Akkudeckel. Schieben Sie den Akku in die darauf vorgesehene Akkaufnahme. Achten Sie auf das Einrasten der Rast taste (Abb. 9 / Pos. C) sobald der Akku vollständig eingeschoben ist. Schlieben Sie den Akkudeckel.

Hinweis!

Der Akku mit schwacherem Ladezustand bzw. kleinerer Kapazität (Ah) bestimmt die Laufzeit des Gerätes. Verwenden Sie deshalb nur Akkus mit gleichem Füllstand bzw. gleicher Kapazität (Ah). Kombinieren Sie nie volle und halbvolle Akkus oder unterschiedlicher Kapazität (Ah) miteinander. Laden Sie vor Inbetriebnahme immer beide Akkus gleichzeitig auf.

D

6. Bedienung

Vorsicht!

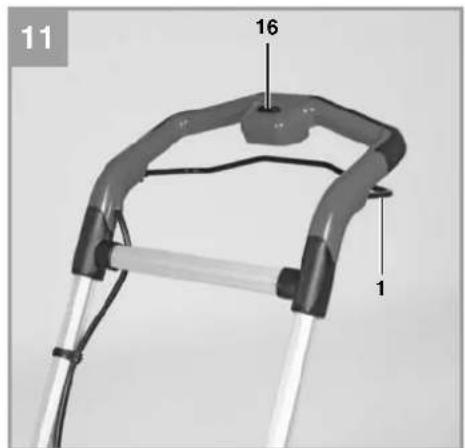

Der Rasenmahr ist mit einer Sicherheitsschaltung ausgerüstet um unbefugten Gebrauch zuverhindern. Unmittelbar vor Inbetriebnahme des Rasenmachers den Sicherheitsstecker (Bild 10/Pos.3) einsetzen und bei jeder Unterbrechung oder Beendigung der Arbeit den Sicherheitsstecker wieder entfern.

Vorsicht!

Um ein ungewolltes Einsatzten zu verhindern, ist der Rasenmacher mit einer Einsatzspierre (Bild 11/Pos. 16) ausgestattet, die gedrückt werden muss, bevor der Schaltbürger (1) aktiviert werden kann. Wird der Schaltbürger losgelassen wird der Rasenmacher ausgeschelt. Führer Sie diesen Vorgang einzelste Mole durch, damit Sie sich sind, dass ihr Gerät korrekt funktiert. Bevor Sie Reparatur oder Wartungsarbeiten am Gerät vornehmen, müssen Sie sich vergewissern, dass sich das Messer nicht dreht und der Sicherheitsstecker gezogen ist.

Warning! Off nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch lauft. Umlaufendes Messer kann zu Verletzungen führen.

Befestigen Sie die Auswurfklappe bzw. den Grasfangkorb immer sorgfältig. Beim Entfernen vorher den Motor ausschalten.

Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Messergehause und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungsänderungen an Boschungen und Hängen ist besondere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffi gen Sohlen und lange Hoosen.

Mahren Sie immer quer zum Hang. Hange über 15 Grad Schräge durren mit dem Rasenmaher aus Sicherheitsgrunden nicht gemaht werden.

Üben Sie besondere Vorsicht beim Rückwartsbewegen und beim Ziehen des Rasenmahers. Stolpergebn!

Hinweise zum richtigen Mähen

Beim Mähen wird eine überlappende Arbeitsweise empfohlen.

Nur mit scharfen, einwandfreiien Messern schnei

den, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird.

Zur Erzielung eines sauberen Schnittbildes den Rasenmacher in möglichst geraden Bahnen führen. Dabei sollen den diese Bahnen immer um eine Zentimeter überlappen, damit keine Strelfen stehen bleiben.

Die Akku-Laufzeit, und damit die mit einer Akkuladung mögliche Flächenleistung in Quadratmeter, ist großteils von den vorhandenen Raseneigenschaften (z.B. Dichte, Feuchte, Länge, Schnitthöhe...) und der Mahgeschwindigkeit (Schnitttempo) abhängig. Zur individuellen Anpassung der Flächenleistung wird empfohlen, den Rasen öfter, mit größerer Schnitthöhe und in angemessenem Tempo zu mühen. Das Häufige ein- und Ausschalten des Gerätes während des Mahvorgangs verringer die Flächenleistung sondern. Sollte die Akku-Laufzeit (Flächenleistung)TOTZ obiger Maßnahmen nicht zufriedenstellt sein, so können Akkus mit einer größeren Kapazität (Ah) Abhilfschaff en.

Wie oft gemaht werden soll, hangt grundsatzlich von der Wachstumsgeschwindigkeit des Rasens ab. In der Hauptwachstumszeit (Mai - Juni) zweimal in der Woche, sonst einmal in der Woche. Schnitthöhe soll zwischen 4 - 6cm liegen und 4 - 5cm solte das Wachstum bis zum nachsten Schnitt betragen. Ist der Rasen einmal etwas länger geworden, so sollenn Sie hinterher nicht den Fehler machen,ihn socf auf die normale Hohe zugrückzuschneiden. Dies schadet dem Rasen. Schneiden Sie dann nie mehr als die Halfe der Grashohe zuruck.

Die Unterseite des Machergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Ablagerungen erschwen den Startvorgang, beeinträchtigten die Schnittqualität und den Grausauswurf.

An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmabers lassst sich durch Schragstellung nach oben verhindern. Wahlen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlänge. Führn Sie mehrere Durchgange aus, so dass maximal 4cm Rasen auf einmal abgetragen werden.

Bevor irgendwelche Kontrollen des Messers durchgefuhrt werden, Motor abstellen. Denken Sie daran, dass sich das Messer nach dem Ausschalten des Motors noch eine Sekunden

D

weiterdreht. Versuchen Sie nie, das Messer zu stoppen. Prufen Sie regelmäßig, ob das Messer richtig befestigt, in gutem Zustand und gut geschliff en ist. Im entgegenegasetzten Fall, schleifen, oder ersetzen. Falls das in Bewegung befi ndliche Messer auf einen Gegenstand schlągt, den Rassenmaher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschließlich den Zustand des Messers und des Messerhalters. Falls diese beschädigt sind,müssen sie ausgewechselt werden.

Sobald während des Mähens Grasreste liegen bleiben, muss der Fangkorb entleert werden. Achtung! Vor dem Abnehmer des Fangkorbes den Motor abstellen und den Stillstand des Schneidwerkzeugs abwarten.

Zum Abnehmer des Fangkorbes mit einer Hand die Auswurfklappe anheiten, mit der anderen Hand den Fangkorb am Tragegriff Herausnahmen. Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe beim Aushängen des Fangkorbs zu und verschiebt die hintere Auswurföff nung. Bleiben damit Grasreinte in der Off nung hangen, so ist es für ein leichteres Starten des Motors zweckmäßig, den Rasenmaher um etwa 1m zurückzuziehen.

Schnittgutreste im Mahergehause und am Arbeitswerkzeug nicht von Hand oder mit den FuBen entfern, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen.

Zur Gewährleistung eines gute Aufsammelns mussen der Fangkorb und besonders das Netz voninnen nach der Benutzung gereinigt werden.

Fangkorb nur bei abgeschaltetem Motor, gezogenen Sicherheitsstecker und stillstehendem Schneidwerkzeug einhängen.

Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangkorb am Handgriff halten und von oben einhängen.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Sicherheitsstecker (Bild 10).

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem saubenen Tuch ab oder blasen Sie es mit Drucklauf bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch. Verwenden Sie keine Reinigungss- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angegeben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Kohlebürsten

Bei übermäßiger Funkenbildung让学生 Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten * dürfen nur von einer Elektrofachkraft ausgewechselt werden.

7.3 Wartung

Abgenutzte oder beschädigte Messer, Messerträger und Bolzen sind satzweise vom autorisierten Fachmann zu ersetzen, um die Auswuchung aufrecht zu erhalten.
Der Rasenmahroridaftermit fliebendem Wasser,insbesondereunter Hochdruck, gereinigt werden.SorgenSiedatur,dassle Befestigungselemente(Schrauben,Muttern usw.) stets fest angezogen sind so dass Sie mit demMahersicherrarbeitenkonnen.
- Überprüfen Sie die Grasfangeinrichtung früiger auf Verschleiberscheinungen.
- Ersetzen Sie verschlissene oder beschädigte Teile.
Lagern Sie ihren Rasenmacher in einem trockenen Raum.
Fur eine lange Lebensdauer sollen alle Schraubteile sowie die Rader und Achsen gereinigt und anschliebend geot werden.
Die regelmäßige Pflege des Rasenmahers sichert nicht nur lange Zeit seine Haltbarkeit und Leistungsfähigkeit, sondernträgt auch

D

zu einem sorgfälligen und einfachen Mahren.
Ohres Rasens bei. Säubern Sie den Rasenmacher möglichst mit Bürsten oder Lappen.
Verwenden Sie keine Lösungsmittel oder Wasser, um den Schmutz zu beseitigen.

Das am stärksten dem Verschleib ausgesetzte Bauteil ist das Messer. Prufen Sie regelmäßig den Zustand des Messers sowie die Befestigung desselben. Ist das Messer abgenutzt, muss es sofort ausgewechselt oder geschlifen werden. Sollen übermäßige Vibrationen des Rasenmahers auftreten, bedeutet dies, dass das Messer nicht richtig ausgewuchtet ist oder durch Stöbe verfortt wurde. In thisem Fall muss es repariert oder ausgewechselt werden.
- Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

7.4 Auswechseln des Messers

Aus Sicherheitsgründen empfehlen wir, den Austausch der Messer von einem autorisierten Fachmann vornehmen zu laessen. Vorsicht! Sicherheitssteckerziehen!Arbeits-Handschuhe tragien! Verwendten Sie nur Original Messer, da andernfalls Funktionen und Sicherheit unter Umstanden nicht gewährleistet sind.

Zum Wechseln des Messers gehen Sie wie folgt vor:

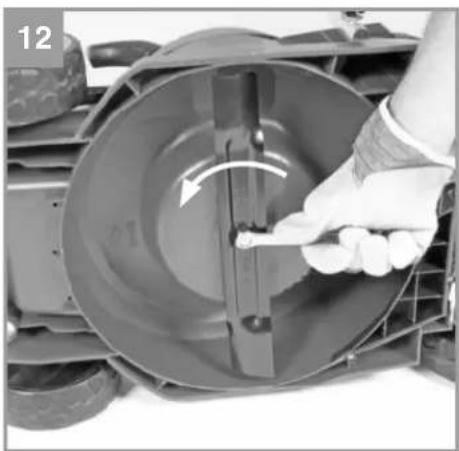

1. Losen Sie die Befestigungsschraube (siehe Bild 12).
2. Nehmen Sie das Messer ab und ersetzen es gegen ein Neues.
3. Beim Einbau des neuen Messers achten Sie 死t auf die Einbaurrichtung des Messers. Die Windfl ügel des Messers müssen in den Motorraum ragen (siehe Bild 12). Die Auf-nehmedome müssen mit den Stanzungen im Messer übereinstimmen.
4. AnschlieBendziehen Sie mit dem Universal-schlussel die Befestigungsschraube wieder fest. Das Anzugsmoment solte ca. 25 Nm detragen.

Zum Saisonende führen Sie eine allgemeine Kontrolle des Rasenmachers durch und entfern alle angesammelten Rückstände. Vor jedem Saisonstart den Zustand des Messers unbedingt überprüfen. Wenden Sie sich bei Reparaturen an unsere Kundendienstelle. Verwenden Sie nur Original Ersatzteile.

7.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

Ersatzmesser Art.-Nr.: 34.054.52

8. Lagerung und Transport

Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lager-temperatur liegt zwischen 5 °C und 30 °C. Bewahren Sie das Gerät in der Originalverpackung auf.

Transport

Schalten Sie das Gerät aus undziehen Sie den Sicherheitsstecker bevor Sie这点es transportieren.
- Bringen Sie, falls vorhanden, Transportschutzvorrichtungen an.
Schützen Sie das Gerät gegen Schäden und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.
- Sichern Sie das Gerät gegen Verrutschen und Kippen.

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ichene Sammelstellebekannt ist, sollen den Sie bei der Gemeindeverwaltung nachfragen.

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fienden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.		Denach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befni ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20°C) auf.

D

11. Fehlersuchplan

Fehler Mögliche Ursache Beseitigung
Motor lauft nicht an a)	Anschlüsse am Motor gelöst b) Gerät steht im hohen Gras c) Mährergebnisse verstopft d) Sicherheitsschalter nicht einge- steckt e) Akku nicht korrekt eingesteckt	a) durch Kundendienstwerkstatt b) Auf niedrigem Gras oder bereits gemähten Flächen starten; Eventuell Schnitthöhe ändern c) Gehäuse reinigen, damit das Messer frei lauft d) Sicherheitsschaltereinstecken (siehe 6.) e) Akku entfern und neu einstecken (siehe 5.)
Motorleistungläβt nach	a) Zu hohes oder zu feuchtes Gras b) Mährergebnisse verstopft c) Messer stark abgenutztd) Akkukapazitätlässt nach	a) Schnitthöhekorrigieren b) Gehäuse reinigen c) Messer auswechseln d) Akkukapazität prüfen und gege-benfalls Akku laden (siehe 5.)
UnsaubererSchnitta)	Messerabgenutzt b) Falsche Schnitthöhe	a) Messerauswechseln oder nachschiefen b) Schnitthöhe korrigieren

Hinweis! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestellt, der bei Überlastung abschaltet und nach einer kurzen Abkuhlphase wieder automatisch einschlattet!

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten:

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile*Kohlebürsten,Akku
Verbrauchsmaterial/Verbrauchsteile*Messer
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrer Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier eine Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
Garantieverlägerungen (nur bei bestimmen Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telefon: [phone] Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Alle LED'er blinker:

Byt ut kniven pa foljande satt:

Endast for EU-länder

4. Technische gegevens

Spanning 36 V DC

Motortoerental: 3400 min

Beschermklasse: .IPX1

Beschemklasse: III

Gewicht: 11,8kg

Maiaibreedte: 33,5cm

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschicht over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

D erkiart folgende Konformitat gemäß EU-Richtlinie und Normen für Anteil
GB explains the following conformity according to EU directives and norms for the following product
F déclaré la conformité suivant selon la directive CE et les normes concernant l'article
I dichiara la segunte conformita secondo la direttiva UE e le nome per l'articolo
NL. verkaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara lasumaiente conformidad a tenor de la directiva y normas de la UE para el articulo
P declares a segmente conformadamente, de accordo com as direvitra CE e nomras para o artigo
DK at处理器falgende overversenstammelse i medfor au EU-direktiv somt standarder for arteri
S forklar foljande overensstammelse enl. EU-direktiv och standarder for articlen
FIN vakuuttaa, eta tuote tayttta EU-direktlvin ja standardien vaatmukset
EE toendab toote yastayust EL direktivile ja standarditele
CZ yvdava nasledujici prohlasei o shode podle smernice EU a norem pro vyrobek
SLO potrjue sledeco sklacinost s smernico EU in standardi za izidelek
SK ydava naseidjue prehlasele o zhode podla smernice EU a norium pre vyrobo
H a cikekhaz ez AR-iyranvonal es Normak szerint a kovetkez konformitast jelenti ki

PL dekiaruje zgodnosc wymieniohogen pozije arutyku z nastepuajcymi nomami na podstawe dvrektwy WE.
BG ENIAPIPA cBcBTBHTO CbTBTCTBnC bTNI DMEKTRIBA HACNHOHNM3a aPTNHYI
LV paskaidro sadu atbilstibu ES direktivai un standartiem
LT apibudina sj atitikima EU reikalavimams ir prekés normoms
RO Declare urmaoarea conformate conform direvei UE si normelor pentru articolul
GR SNJUeI TNY aKoAoiN oHApOOPW OuOuva Me TNY Oynia EK KA ta npotuna yia to npov
HR potvdruje sljedecu uskladenost prema smjernicama EU i normaarna 2 arterl
BII potvrdjupe sljedecu uskladenost prema smjernicama EU i normama za articl
RS potvduje sleedcu uskladenost prema smericama EZ i norma ana arterial
RUS CNEJUOIMM YDOCTOBERCTC, YTO CNEJUOIMN PNOJYKTB COOTBETCYIKT DHPENTHBAM HOPMAM EC
UKR pnofoiye npo3aHnE HNHe B1DNOIDCTBMP06y DAPNTBAM Ta CTANDAPTM EC HA BHP6
MK IA j3aJyBA C6nHATA Co06P3HOCT cormAHO EY-PrkEBKtBtA HOPMKTte 3a apTTHN
TR Urūnī līgili AB direktifleri ve normalar geregünce asağida acklananan yugunluyu beliril
N erklær følgende samsvar i hopenhagen til EU-direktvet og standarder for artickel
IS Lysir uppfyllingu EU-regla og annarra staola voru

Akku-Rasenmaher GE-CM 36/34-1 Li (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
EU2016/426 Notified Body:
(EU)2016/425
2011/65/EU_EU)2015/863

2006/42/EC

Annex IV Notified Body: Reg.No.:

2000/14/EC_2005/88/EC Annex V
Annex VI Noise:measured LWA = 89,64 dB(A);guaranteed LWA = 96 dB(A) P = KW;L / = 33.5cm Notified Body:SNCH (0499)
2012/46/EU_(EU)2016/1628 Emission No.:

Standard references: EN 60335-1; EN 60335-2-77; EN 62233; EN 55014-1; EN 55014-2

Landau/Isar, den 14.08.2019

Tcmy

Gao/Product-ManagementAndreasWeichselgartner/General-Manager

First CE: 19

Art.-No.:34.132.26

I-No.:11019
