BEDIENUNGSANLEITUNG TD-2412 Toyotomi

BEDIENUNGSANLEITUNG DEUTSCH

Vielen Dank, dass Sie sich für einen TOYOTOMI Luftentfeuchter entschieden haben, um Ihnen und Ihrer Familie ein angenehmes Zuhause zu bieten. In dieser Gebrauchsanleitung finden Sie wertvolle Informationen, die Sie für die richtige Pflege und Wartung Ihres neuen Luftentfeuchters benötigen. Bitte nehmen Sie sich ein paar Minuten Zeit, um die Anweisungen gründlich zu lesen und sich mit allen Aspekten der Bedienung dieses Luftentfeuchters vertraut zu machen.

GARANTIE

Dieses Gerät wurde nach hohen Qualitätsstandards hergestellt und unterliegt strengen Qualitätskontrollen. Für dieses Produkt gilt eine Herstellergarantie von 2 Jahren ab dem Kaufdatum. In Spanien und Portugal beträgt die gesetzliche Mindestgarantiefrist 3 Jahre.

Die Garantie deckt Material- und Herstellungsfehler ab, die bei normalem Hausgebrauch des Geräts auftreten, sofern es gemäß den Anweisungen in dieser Bedienungsanleitung verwendet wird.

WAS NICHT VON DER GARANTIE ABGEDECKT IST

Die Garantie gilt nicht für:

• Schäden durch unsachgemäße Verwendung oder fehlerhafte Installation
• Normalen Verschleiß, z. B. an Filtern oder Dichtungen
• Reparaturen durch nicht autorisierte Kundendienste
• Schäden durch Unfälle, Stürze oder Überlastung des Geräts
• Gewerbliche oder industrielle Nutzung, sofern nicht ausdrücklich anders angegeben

WAS TUN IM FALLE EINES DEFEKT?

Wenn Ihr Gerät defekt ist, wenden Sie sich bitte an den Händler, bei dem Sie es gekauft haben. Dieser wird Ihnen bei der Abwicklung des Garantieanspruchs helfen. Bewahren Sie Ihren Kaufbeleg (Quittung oder Rechnung) auf, da dieser möglicherweise erforderlich ist.

Diese Kennzeichnung weist darauf hin, dass dieses Produkt EU-weit nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, sollten Sie den Abfall verantwortungsvoll recyceIn, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Um Ihr gebrauchtes Gerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Abholsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Sie können dieses Produkt dem umweltgerechten Recycling zuführen.

Kältemittel R290: Treibhauspotenzial (GWP) 3

Gerät gefüllt mit brennbarem Gas R290.

Bevor Sie das Gerät installieren und verwenden, lesen Sie bitte zuerst das Bedienungsanleitung.

Bevor Sie das Gerät installieren, lesen Sie bitte zuerst das Installationsanleitung.

Bevor Sie das Gerät reparieren, lesen Sie bitte zuerst das Wartungshandbuch.

GEFAHR Es weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu schweren oder tödlichen Verletzungen führen kann.

WARNUNG Es weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT Es weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS Weist auf wichtige, aber nicht gefährdungsbezogene Informationen hin, die das Risiko von Sachschäden anzeigen.

Ausnahmen

Der Hersteller übernimmt keine Verantwortung für Personen- oder Sachschäden durch folgende Gründe:

1. Zerstörung des Produkts durch unsachgemäßen Gebrauch.
2. Das Gerät wird ausgetauscht, in Betrieb genommen oder in Verbindung mit einem anderen Gerät betrieben, ohne die Anweisungen im Handbuch des Herstellers zu befolgen.
3. Wenn der Defekt durch direkten Kontakt des Produkts mit korrosiven Gasen verursacht wird.
4. Durch unsachgemäßen Transport des Produkts.
5. Durch Betrieb, Reparatur oder Ausfall des Produkts ohne Befolgung der Anweisungen im Handbuch.
6. Wenn das Problem durch Produkte anderer Hersteller verursacht wird.
7. Wenn der Schaden durch Naturkatastrophen, Umweltschäden oder höhere Gewalt verursacht wird. Wenn das Gerät gewartet werden muss, wenden Sie sich umgehend an Ihren Händler oder Ihr lokales Servicecenter, um es reparieren zu lassen. Das Gerät muss von einem autorisierten Techniker gewartet werden. Andernfalls kann es zu schweren Verletzungen oder zum Tod kommen. Wenn bei der Installation, Wartung oder Demontage Kältemittel austritt oder abgelassen werden muss, ist dies durch zertifizierte Fachleute oder in Übereinstimmung mit örtlichen Gesetzen und Vorschriften durchzuführen.

DAS KÄLTEMITTEL

• Um die Funktion des Luftentfeuchters zu gewährleisten, zirkuliert ein spezielles Kältemittel im System. Das verwendete Kältemittel ist das Fluorid R290, das speziell gereinigt wird. Das Kältemittel ist brennbar und geruchsneutral. Außerdem kann es unter bestimmten Bedingungen zu einer Explosion kommen.
• Im Vergleich zu herkömmlichen Kältemitteln ist R290 ein umweltfreundliches Kältemittel, das die Ozonosphäre nicht belastet. Auch der Einfluss auf den Reenhouse-Effekt ist geringer. R290 verfügt über sehr gute thermodynamische Eigenschaften, die zu einer hohen Energieeffizienz führen. Das Gerät muss daher weniger befüllt werden.
  • Die Füllmenge von R290 entnehmen Sie bitte dem Typenschild.

WARNUNG

• Das Gerät ist mit dem brennbaren Gas R290 gefüllt.
- Das Gerät ist an einem Ort zu installieren, zu betreiben und zu lagern, dessen Fläche mehr als 4 m ^2 beträgt.
- Das Gerät ist in einem Raum ohne durchgehend betriebene Quellen zu lagern (z. B.: offene Flammen, ein betriebenes Zündgasgerät oder ein betriebenes elektrisches Heizgerät.)
- Das Gerät ist an einem gut belüfteten Ort zu lagern, an dem die Raumgröße der für den Betrieb vorgegebenen Raumgröße entspricht.
- Das Gerät ist so zu lagern, dass mechanische Schäden verhindert werden.
- Verdecken Sie die Lüftungsöffnungen NICHT.
- Durchstechen oder verbrennen Sie NICHT das Gerät.
- Beachten Sie, dass Kühlmittel geruchlos ist.
- Verwenden Sie keine Mittel, die NICHT vom Hersteller empfohlen wurden, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen.
- Die Wartung der Geräte darf nur von einem qualifizierten, zuge- lassenen Techniker gemäß den Anweisungen des Herstellers durchgeführt werden.
- Bei erforderlichen Reparaturen wenden Sie sich bitte an das autorisierte Servicecenter. Reparaturen durch NICHT qualifiziertes Personal können gefährlich sein und führen zum Verlust der Produktgarantie.
- Nationale Gasvorschriften sind zu befolgen.

SICHERHEITSVORKEHRUNGEN

• Bitte lesen Sie diese Anleitung sorgfältig durch, um Personen- oder Sachschäden bei Benutzern und anderen zu vermeiden. Verstehen Sie den Inhalt und befolgen Sie unbedingt die angegebenen Sicherheitsvorkehrungen.
• Betreiben Sie das Gerät NICHT mit nassen Händen, spülen Sie es NICHT mit Wasser ab und stellen Sie es NICHT in der Nähe einer Wasserquelle auf.
• Stecken Sie Ihre Hand NICHT in den Luftauslass oder Lufteinlass.
• Stellen Sie keine schweren Gegenstände auf den Luftauslass und

setzen Sie sich NICHT direkt darauf.

• Werfen oder legen Sie KEINE Gegenstände in den Luftentfeuchter.
• Betreiben Sie den Luftentfeuchter NICHT in der Nähe von brennbaren oder explosiven Gasen und stellen Sie ihn NICHT in der Nähe einer Wärmequelle auf.
• Schalten Sie das Gerät NICHT direkt über den Netzschalter aus. Wenn Sie das Gerät längere Zeit NICHT benutzen, schalten Sie es bitte aus.
• Beenden Sie den Betrieb sofort, wenn ungewöhnliche Vorkommnisse auftreten (z. B. Brandgeruch), und trennen Sie die Stromversorgung.
• Unterbrechen Sie die Stromversorgung bei Gewitter.
• Tauschen Sie das Netzkabel NICHT eigenmächtig aus, schließen Sie es NICHT unvollständig an, und verwenden Sie es NICHT parallel zu anderen Elektrogeräten mit hohem Stromverbrauch.
• Zerlegen, modifizieren, reparieren oder reinigen Sie die internen Komponenten NICHT ohne Genehmigung.
• Achten Sie beim Reinigen darauf, den Betrieb zu unterbrechen und den Netzschalter auszuschalten.

ACHTUNGSPUNKTE

• Stellen Sie das Gerät auf eine flache und feste Oberfläche.
• Tauchen Sie das Gerät NICHT in Wasser und stellen Sie es NICHT in die Nähe einer Wasserquelle.
• Wenn das Netzkabel oder andere Komponenten beschädigt sind oder eine ungewöhnliche Situation vorliegt, nehmen Sie das Gerät NICHT in Betrieb. Wenden Sie sich an den Kundendienst des Herstellers oder die Verkaufsstelle.
• Dieses Gerät ist nur zur Luftentfeuchtung in Innenräumen vorgesehen und sollte NICHT für andere Zwecke verwendet werden.
• Verwenden Sie dieses Produkt mit der angegebenen Versorgungsspannung.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Kippen Sie das Gerät NICHT, um Schäden am Kompressor zu vermeiden.
• Stecken Sie keine Gegenstände in das Gerät, um Fehlfunktionen zu vermeiden.

- Wenn das Gerät nach dem Herunterfahren neu gestartet werden muss, warten Sie bitte 3 Minuten, bevor Sie es normal einschalten.

- Wenn Sie für den Betrieb des Geräts Steckdosenleisten oder andere Sockel verwenden, stellen Sie sicher, dass diese den nationalen Sicherheitsvorschriften entsprechen.

- Wenn das Gerät versehentlich gekippt oder umgeworfen wurde oder nach einem Transport über eine lange Strecke, muss es vor dem Einschalten 4 Stunden lang aufrecht hingestellt werden.

- Verwenden Sie das Gerät NICHT zusammen mit einem Hochleistungsgerät, das dieselbe Steckdose nutzt.

- Bitte verwenden Sie dieses Gerät in einer Umgebung mit einer Raumtemperatur zwischen 5°C und 35°C.

- Bitte werfen Sie Verpackungsmaterialien NICHT achtlos weg. Recyceln Sie zum Wohle der Umwelt.

- Dieses Gerät ist NICHT für die Verwendung durch Personen mit eingeschränkten körperlichen, kognitiven oder geistigen Fähigkeiten oder Personen (einschließlich Kinder) mit mangelnder Erfahrung und Kenntnissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder eingewiesen. Kinder sollten NICHT unbeaufsichtigt mit diesem Gerät spielen.

- Um optimale Effizienz zu gewährleisten, muss dieser Luftentfeuchter in einem geschlossenen Raum verwendet werden. Schließen Sie alle Türen, Fenster und andere Eingänge zum Raum.

- Vermeiden Sie eine schlechte Wärmeableitung, indem Sie das Gerät mindestens 50 cm von der Wand entfernt aufstellen.

- Recycling: Diese Kennzeichnung weist darauf hin, dass dieses Produkt EU-weit NICHT mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, sollten Sie den Abfall verantwortungsvoll recyclen, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Um Ihr gebrauchtes Gerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Abholsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Sie können

dieses Produkt dem umweltgerechten Recycling zuführen.

- Wartungsarbeiten dürfen ausschließlich gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, welche die Unterstützung einer weiteren qualifizierten Person erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die im Umgang mit brennbaren Kältemitteln geschult ist.

BETRIEBSANLEITUNG

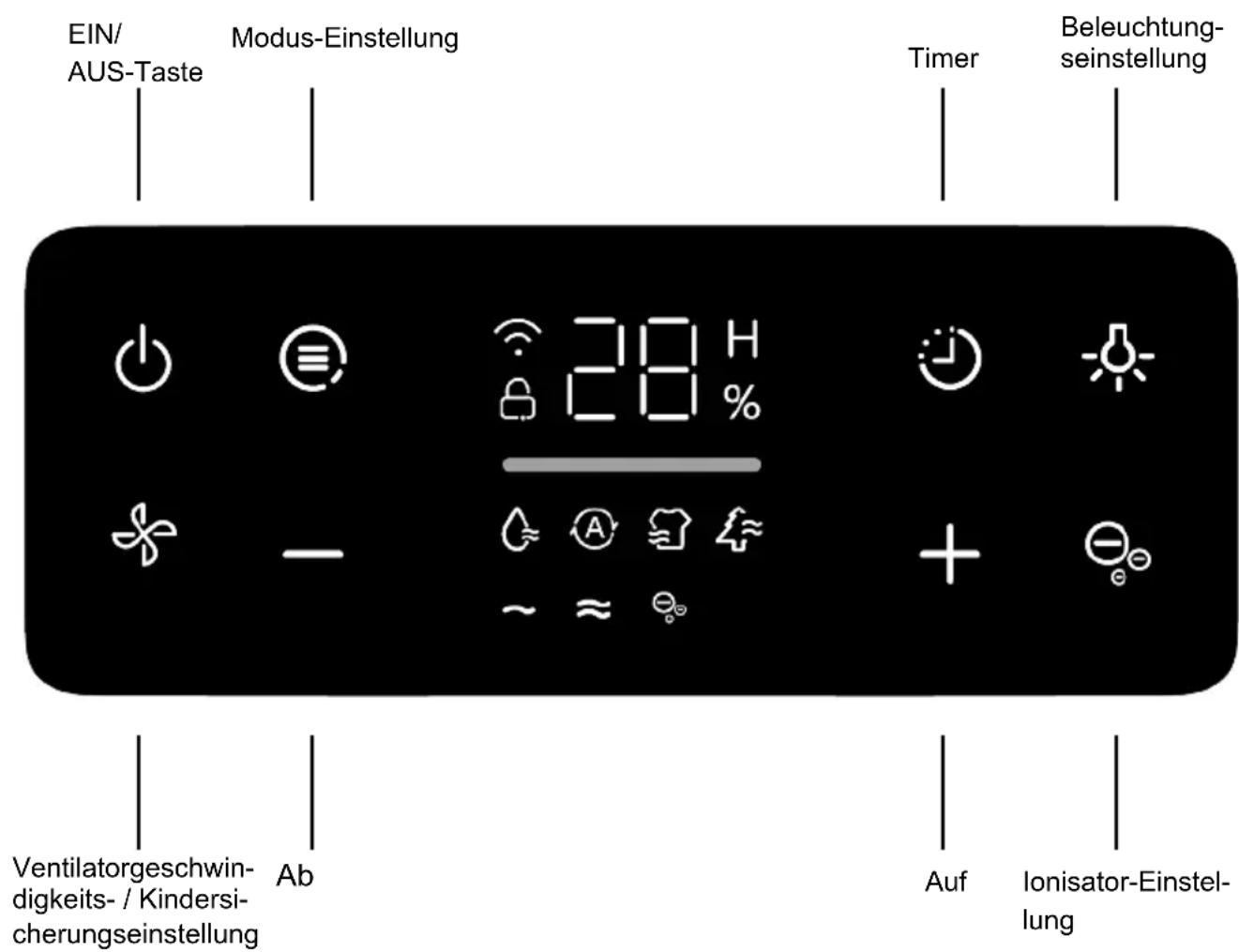

Bedienfeld

EIN/ AUS-Taste Modus-Einstellung Timer Beleuchtung- seinstellung 28 H ~ + ~ ≈ °C Ab Ventilatorgeschwin- digkeits- / Kindersi- cherungseinstellung Auf Ionisator-Einstel- lung

EINSTELLUNG

1. Einschalten ⏻

Im Standby-Modus drücken Sie die Einschalttaste zum Einschalten - die Betriebsanzeige leuchtet auf und die LED zeigt die Umgebungsfeuchtigkeit an. Im eingeschalteten Zustand drücken Sie die Einschalttaste zum Ausschalten - die Betriebsanzeige erlischt und der Kompressor stoppt sofort.

2. Modusauswahl

Konstanter Feuchtigkeitsmodus - Automatikmodus - Tuchtrocknungsmodus - Belüftungsmodus - Dauermodus. Drücken Sie die Taste einmal, um von einem Modus zum anderen zu wechseln.

2.1 Konstanter Feuchtigkeitsmodus

Wenn das Symbol für konstante Feuchtigkeit aufleuchtet, zeigt das Display die aktuell eingestellte Feuchtigkeit an. Nach 5 Sekunden ohne weitere Bedienung wird die Umgebungsfeuchtigkeit angezeigt. Wählen Sie mit den Tasten + oder - die gewünschte Feuchtigkeit aus; die Anfangseinstellung beträgt 30 %. Jedes Drücken der Tasten + oder - passt die Feuchtigkeit um 5 % an (durch langes Drücken der Tasten + oder - können Sie die Feuchtigkeit schnell erhöhen oder verringern). Der einstellbare Bereich liegt zwischen 30 % und 90 %. Wenn die Feuchtigkeit eingestellt ist, zeigt das Display nach 5 Sekunden wieder die Echtzeit-Umgebungsfeuchtigkeit an. Die Ventilatorgeschwindigkeit kann im konstanten Feuchtigkeitsmodus angepasst werden.

2.2 Automatikmodus Ⓐ

Wenn das Automatikmodus-Symbol aufleuchtet, zeigt das Display die aktuelle Umgebungsfeuchtigkeit an. Die Luftfeuchtigkeit wird automatisch zwischen 45 % und 55 % gehalten. Die Standard-Ventilatorgeschwindigkeit ist niedrig. Weder die Ventilatorgeschwindigkeit noch die Zielfeuchtigkeit können angepasst werden.

Hinweis: Der Feuchtigkeitssensor erkennt die aktuelle Luftfeuchtigkeit der Umgebung. Aufgrund der hohen Empfindlichkeit des Sensors ist es normal, dass die Umgebung feuchtigkeit um einige Prozentpunkte schwankt.

2.3 Tuchtrocknungsmodus

Wenn das Tuchtrocknungsmodus-Symbol aufleuchtet, zeigt das Display die aktuelle Umgebungsfeuchtigkeit an. Die Standard-Ventilatorgeschwindigkeit ist hoch. Weder die Ventilatorgeschwindigkeit noch die Zielfeuchtigkeit können angepasst werden. Das Gerät läuft weiter, bis der Wassertank voll ist, und schaltet sich dann ab.

2.4 Belüftungsmodus

Wenn das Belüftungsmodus-Symbol aufleuchtet, zeigt das Display die aktuelle Umgebungsfeuchtigkeit an. In diesem Modus läuft der Kompressor nicht; nur der Ventilator arbeitet, um für Frischluftzirkulation zu sorgen. Der Ionisator schaltet sich automatisch ein. Die Ventilatorgeschwindigkeit kann eingestellt werden, die Luftfeuchtigkeit jedoch nicht.

2.5 Dauermodus

Das Display zeigt „CO“ an und wechselt nach 5 Sekunden zur Umgebungsfeuchtigkeit. Die Ventilatorgeschwindigkeit kann eingestellt werden. Wenn die Umgebungsfeuchtigkeit unter 30 % liegt, läuft das Gerät weiter, bis der Wassertank voll ist, und schaltet sich dann ab.

3. Timer-Einstellung

Drücken Sie die Timer-Taste, um die 0-24-Stunden-Timerfunktion mit 1-Stunden-Intervallen einzustellen.

3.1 Timer zum Ausschalten

Wenn das Gerät eingeschaltet ist, drücken Sie die Timer-Taste – auf dem Display werden das Timer-Symbol und der Einstellwert „00“ angezeigt. Sie können die Tasten „+“ oder „-“ gedrückt halten, um die Ausschaltzeit in 1-Stunden-Schritten bis zu 24 Stunden auszuwählen. Die ausgewählte Zeit wird in 5 Sekunden registriert. Das System wird automatisch zurückkehren und die vorherige Feuchtigkeitseinstellung anzeigen.

3.2 Timer zum Einschalten

Wenn sich das Gerät im Standby-Modus befindet, drücken Sie eine beliebige Taste, um die Timer-Taste zum Aufleuchten zu bringen. Drücken Sie die Timer-Taste ^1 . Auf dem Display werden das Timer-Symbol und der Einstellwert „00“ angezeigt. Sie können die Taste „+“ oder „−“ gedrückt halten, um die Einschaltzeit in 1-Stunden-Schritten bis zu 24 Stunden auszuwählen. Wenn keine weitere Aktion erfolgt, wird die ausgewählte Zeit 5 Sekunden lang angezeigt.

HINWEIS

• Wenn Sie die Einschalttaste drücken, bevor der Timer abgelaufen ist, wird die Timereinstellung abgebrochen.
• Wenn der Timer eingestellt wurde, drücken Sie die Timertaste erneut, um den Timer zurückzusetzen.
• Um eine Timereinstellung abzubrechen, drücken Sie die Timertaste zweimal hintereinander und das Timersymbol auf dem Display erlischt.

4. WLAN-Einstellungen

Scannen Sie mit Ihrem Mobiltelefon den untenstehenden QR-Code, um die App «Smart Life» herunterzuladen. Sie können auch im App Store oder bei Google Play nach «Smart Life» suchen, um die App zu installieren. Öffnen Sie die App «Smart Life» und klicken Sie auf «Registrieren». Registrieren Sie mit Ihrer Telefonnummer oder E-Mail-Adresse Ihr «Smart Life»-Konto und melden Sie sich dann bei der App an.

Halten Sie im eingeschalteten Zustand die Timer-Taste etwa 5 Sekunden lang gedrückt, um die WLAN-Netzwerkkonfigurationsfunktion aufzurufen. Das Anzeigesymbol blinkt und leuchtet auf.

Langsames Blinken: Kompatibel mit dem Konfigurationsmodus, wartet auf die Konfiguration. Schnelles Blinken: Warten auf Netzwerkverbindung.

Normal ein: Die Netzwerkverbindung ist erfolgreich.

Normal aus: Die Maschine befindet sich im Standby-Zustand; es besteht keine Netzwerkverbindung oder das Signal des WLAN-Moduls wird nicht erkannt.

Hinweis: Im Standby-Modus ist die WLAN-Anzeige standardmäßig ausgeschaltet.

GERÄT HINZUFÜGEN

1. Verbinden Sie das Mobiltelefon mit dem drahtlosen Heimnetzwerk und schalten Sie Bluetooth auf Ihrem Mobiltelefon ein (bitte wählen Sie das 2.4-GHz-WLAN-Netzwerk).
2. Öffnen Sie die „Smart Life“-App.
3. Gehen Sie auf die Startseite der „Smart Life“-App. Klicken Sie auf „+“, um ein Gerät hinzuzufügen Die App zeigt das manuelle Hinzufügen und die automatische Erkennung an.
4. Automatische Erkennung: Wenn die entsprechende Autorität aktiviert ist, kann das Gerät automatisch erkannt werden, und das Gerät muss sich im Netzwerkkonfigurationsstatus befinden und eingeschaltet sein.
5. Manuell hinzufügen: Wählen Sie den Namen des Produkts und den Modus „WiFi+Bluetooth“.

1) Bluetooth-Konfiguration:

Nachdem Sie sichergestellt haben, dass die WLAN-Anzeige des Geräts schnell blinkt, klicken Sie auf „OK“ und warten Sie auf die Verbindung. (Empfohlen) Wenn „1 Gerät erfolgreich hinzufügen“ angezeigt wird, bedeutet dies, dass die Verbindung hergestellt wurde und Ihr Gerät in Ihrer App-Liste aufgeführt ist.

2) Hotspot-Netzwerkkonfiguration:

Klicken Sie oben rechts auf die WLAN-Schnellverbindung, um das Hotspot-Verteilungsnetzwerk auszuwählen (Kompatibilitätsmodus). Nachdem die WLAN-Anzeige des Geräts langsam zu blinken beginnt, klicken Sie auf „OK“ und geben Sie Ihr Heim-WLAN und Ihr WLAN-Passwort ein. Klicken Sie dann auf „Verbinden“, um zur WLAN-Einstellungsoberfläche des Telefons zu gelangen, und wählen Sie das WLAN-Netzwerk „SmartLife_XXXX“ aus, um eine Verbindung herzustellen. Ihr Gerät wird in Ihrer App-Liste aufgeführt. Jetzt können Sie Ihr Smart-Gerät jederzeit und von überall über die mobile App steuern (stellen Sie sicher, dass Ihr Mobiltelefon oder Smart-Gerät mit dem Netzwerk verbunden ist und dass Ihr Router-Name in SmartLife_XXXX geändert wurde).

5. Umgebungslichttaste

Drücken Sie diese Taste, um die Helligkeit des gesamten Anzeigefelds, einschließlich der Umgebungsbeleuchtung, anzupassen. Die Helligkeitsanpassung erfolgt synchronisiert – wenn die Beleuchtung des Anzeigefelds ausgeschaltet wird, wird auch die Umgebungsbeleuchtung ausgeschaltet. Die Umgebungsbeleuchtung passt sich automatisch der Umgebungsfeuchtigkeit an und kann nicht manuell angepasst werden. Durch Drücken der Taste können die Lichthelligkeitsstufen im folgenden Zyklus umgeschaltet werden: Volles Licht (100 % Helligkeit) – Gedämpftes Licht (50 % Helligkeit) – Licht aus / Licht für einige Sekunden dimmen, wenn die Tasten des Bedienfelds berührt werden.

Statusanzeige – Status der Umgebungsfeuchtigkeit

BLAU: Feuchtigkeit < 45 %

GRÜN: 45 % < Feuchtigkeit < 65 %

ORANGE: Feuchtigkeit > 65 %

ROT: Wassertank voll

• Wenn das Umgebungslicht „orange“ leuchtet, bedeutet dies, dass die Luftfeuchtigkeit hoch ist und über 65 % liegt.
• Wenn das Umgebungslicht „grün“ leuchtet, bedeutet dies, dass die Luftfeuchtigkeit angenehm ist und zwischen 45 % und 65 % liegt.
• Wenn das Umgebungslicht „blau“ leuchtet, bedeutet dies, dass die Luftfeuchtigkeit niedrig ist und unter 45 % liegt.
• Wenn das Umgebungslicht „rot“ leuchtet, bedeutet dies, dass der Wassertank voll ist.

6. Ventilatorgeschwindigkeits- und Kindersicherungstaste

6.1 Drücken Sie die Taste, um das Ventilatorgeschwindigkeit symbol aufleuchten zu lassen. Die Ventilatorgeschwindigkeit kann zwischen niedriger und hoher Ventilatorgeschwindigkeit umgeschaltet werden (Symbole oder ) Dies ist im konstanter Feuchtigkeitsmodus, im Belüftungsmodus oder im Dauermodus möglich. In anderen Modi kann die Ventilatorgeschwindigkeit nicht angepasst werden.

• Niedrige Ventilatorgeschwindigkeit
• Hohe Ventilatorgeschwindigkeit

6.2 Halten Sie die Taste für den Ventilatorgeschwindigsmodus etwa 3 Sekunden lang gedrückt, um die Kindersicherung ein- oder auszuschalten. Das Kindersicherungssymbol erscheint bzw. verschwindet auf dem Display.

7. Aufwärts- (+) und Abwärts- (-) Tasten

Drücken Sie im konstanter Feuchtigkeitsmodus eine der Tasten, um die eingestellte Luftfeuchtigkeit zu erhöhen/verringern. Drücken Sie im Timermodus eine der Tasten, um die Ein-/Ausschaltzeit anzupassen.

8. Ionisator-Einstellung

Drücken Sie die Taste, um den Ionisator ein- oder auszuschalten.

Alarm für vollen oder entfernten Wassertank

Wenn der Wassertank voll ist oder entfernt wurde, leuchtet die Kontrollleuchte rot und der Kompressor hört auf zu arbeiten. Der Ventilator bleibt jedoch 3 Minuten lang eingeschaltet, um eine ordnungsgemäße Wärmeableitung zu gewährleisten. Nach 3 Minuten hört das Gerät vollständig auf zu arbeiten und gibt drei Pieptöne aus. Auf dem Display wird „P1“ angezeigt. Mit Ausnahme der Ein/Aus-Taste erfolgt beim Drücken anderer Tasten keine Aktion. Nachdem der Wassertank geleert und zurückgesetzt wurde, erlischt die Anzeigeleuchte, und das Gerät kehrt in den Zustand vor der Entnahme des Wassers zurück.

H5 Automatisches Abtauen

Aufgrund des Funktionsprinzips des Kompressors kann sich an den internen Spulen dieses Produkts Frost bilden. Wenn sich Frost bildet, schaltet sich der interne Kompressor ab und der Ventilator läuft weiter, bis der Frost schmilzt. Sobald der Frost an den internen Spulen entfernt und getrocknet wurde, wird der Kompressor oder der Ventilator automatisch neu gestartet und nimmt den normalen Betrieb wieder auf.

Mehr Sicherheit

Auto-Neustart-Funktion

Dieses Produkt ist mit einer automatischen Neustartfunktion ausgestattet. Bei einem Stromausfall stellt der Luftentfeuchter automatisch seine vorherigen Einstellungen wieder her, sobald die Stromversorgung wiederhergestellt ist.

Kompressorschutzfunktion

Um die Lebensdauer des Produkts zu verlängern, wechselt der Kompressor nach 8 Stunden Dauerbetrieb für 8 Minuten in den Ruhezustand und startet dann neu.

ENTLEERUNGSANWEISUNGEN

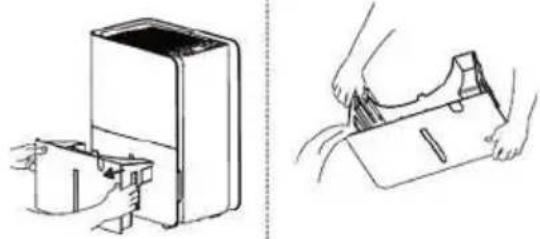

Entleerung des Wassertanks

1. Wenn der Wassertank voll ist, leuchtet die Umgebungsbeleuchtung rot und das Display zeigt „P1“ an. Die Wassermenge kann über das Wasserstandsfenster des Wassertanks kontrolliert werden.

2. Ziehen Sie den Wassertank heraus und bringen Sie ihn in den Abflussbereich.

Durchgehender Ablauf

- Das Produkt ist mit einem Ablaufstutzen ausgestattet.

- 1,5m-Schlauch mitgeliefert

1. Entfernen Sie die dekorative Abdeckung vom Tank und stecken Sie den Schlauch in den Abfluss.

REINIGUNG UND WARTUNG

1. Stellen Sie vor der Reinigung und Wartung des Geräts sicher, dass das Gerät ausgeschaltet ist, und ziehen Sie den Netzstecker, um einen Stromschlag zu vermeiden.

2. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.

3. Vermeiden Sie die Verwendung chemischer Lösungsmittel wie Benzol, Alkohol oder Benzin, da diese das Gerätegehäuse beschädigen oder verformen können.

4. Verwenden Sie zum Reinigen des Gehäuses ein weiches, feuchtes Tuch.

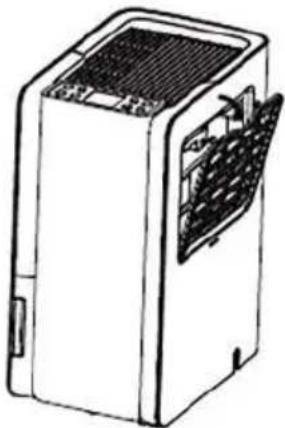

Reinigung des Filters

Dieses Gerät ist mit einem waschbaren Filter ausgestattet. Dieser sollte alle zwei Wochen gereinigt werden. Ein verstopfter Filter kann die Effizienz des Geräts aufgrund von Staubansammlungen verringern.

Wenn Sie das Produkt längere Zeit nicht verwenden:

• Schalten Sie das Gerät aus und ziehen Sie es aus der Steckdose.
• Leeren Sie den Wassertank und lassen Sie ihn trocknen. Wenn ein Ablaufschlauch dauerhaft angeschlossen ist, ziehen Sie den Schlauch ab, lassen Sie ihn trocknen, und verschließen Sie den Ablaufanschluss.
• Entfernen Sie den Filter, reinigen Sie ihn mit Wasser, lassen Sie ihn trocknen und setzen Sie ihn dann wieder ein.
• Stellen Sie sicher, dass alle Teile und Zubehörteile des Luftentfeuchters trocken sind, bevor Sie sie lagern.
• Decken Sie das Gerät vor der Lagerung mit einer Plastiktüte ab, um Staubansammlungen auf der Oberfläche oder Kratzer am Gehäuse zu vermeiden.
• Es wird empfohlen, das Netzkabel mit einer Kabelhülle zu umwickeln, um sicherzustellen, dass das Kabel nicht geknickt wird.
• Lagern Sie das Produkt aufrecht in einer trockenen Umgebung und vermeiden Sie direkte Sonneinstrahlung.

FEHLERBEHEBUNG

Hinweis: Nicht alle Probleme sind Fehlfunktionen.

PROBLEM MÖGLICHE URSACHEN
Der Luftentfeuchter funktioniert nicht.Die Steuerung lässt sich nicht einstellen.	Das Gerät wird in einem Bereich genutzt, in dem die Temperatur über 32°C oder unter 5°C liegt.Der Wasserbehälter ist voll.
Das Gerät macht während des Betriebs plötzlich Geräusche.	Die Geräusche entstehen, wenn der Kompressor gerade eingeschaltet wurde.Problem mit der Stromversorgung.Das Gerät steht auf einem unebenen Untergrund.
Die Luftfeuchtigkeit sinkt nicht.	Der zum Entfeuchten vorgesehene Bereich ist zu groß. Die Kapazität Ihres Luftentfeuchters ist möglicherweise nicht ausreichend.Türen sind offen.Es gibt möglicherweise ein Gerät im Raum, das Dampf produziert.
Nur wenig oder gar keine Entfeuchtungswirkung.	Die Raumtemperatur ist zu niedrig.Die Luftfeuchtigkeit ist nicht richtig eingestellt.Wenn das Gerät in einem Raum genutzt wird, in dem die Temperatur zwischen 5°C und 15°C liegt, taut das Gerät automatisch ab. Der Kompressor schaltet sich für kurze Zeit aus (der Ventilator läuft auf hoher Stufe). Wenn der Abtauvorgang beendet wurde, wechselt das Gerät zurück in den normalen Betrieb.
Wenn das Gerät zum ersten Mal in Betrieb genommen wird, riecht die abgegebene Luft moderig.	Aufgrund des Temperaturanstieg des Wärmetauschers kann die Luft zu Beginn seltsam riechen.
Das Gerät ist laut.	Es entstehen Geräusche, wenn das Gerät auf einem Holz- oder unebenen betrieben wird.
Es ist ein Rauschen zu hören.	Das ist normal. Dies ist das Geräusch des fließenden Kältemittels.

PROBLEM MIT AUSTRETENDEM WASSER

PROBLEM MÖGLICHE URSACHE	CHE MÖGLICHE URSACHE
Wenn Sie den Abflussschlauch verwenden, befindet sich Wasser im Eimer.	Überprüfen Sie die Ablaufverbindung.	Schließen Sie die Ablaufverbindung richtig an.
	Der Ablaufschlauch ist nicht richtig montiert.	Entfernen Sie sämtliche Hindernisse aus dem Ablaufschlauch.Entnehmen Sie den Ablaufschlauch und montieren Sie ihn wieder. Achten Sie darauf, dass der Schlauch richtig montiert ist.

DER LUFTENTFEUCHTER STARTET NICHT

PROBLEM MÖGLICHE URSACHE LÖSUNG
Die Betriebsanzeige leuchtet nicht, wenn der Strom eingeschaltet wird.	Es besteht keine Stromversorgung für den Luftentfeuchter oder der Netzstecker ist nicht richtig eingesteckt.	Prüfen Sie, ob ein Stromausfall vorliegt. Wenn ja, warten Sie, bis die Stromversorgung wiederhergestellt wurde.Wenn nicht, prüfen Sie, ob der Stromkreislauf oder die Steckdose beschädigt sind.Prüfen Sie, ob der Netzstecker lose ist.Prüfen Sie, ob das Netzkabel beschädigt ist.
	Die Sicherung ist durchgebrannt.	Ersetzen Sie die Sicherung.
Die Anzeige für den Wasserbehälter leuchtet.	Der Wasserbehälter wurde nicht richtig eingesetzt.Der Wasserbehälter ist voll.Der Wasserbehälter wurde entnommen.	Leeren Sie den Behälter und setzen Sie ihn ordnungsgemäß wieder ein.
Das Gerät funktioniert normal, kann jedoch nicht in Betrieb genommen werden.	• Die Luftfeuchtigkeit ist zu hoch eingestellt.	• Wenn Sie die Luft trocknen möchten, drücken Sie die Feuchtigkeitstaste, um den Entfeuchtungswert kontinuierlich zu senken.

DER LUFTENTFEUCHTER TROCKNET DIE LUFT NICHT WIE ERwartET

PROBLEM MÖGLICHE URSACHE LÖSUNG
Schlechtes Entfeuchtungsergebnis	Prüfen Sie das Gerät auf Hindernisse in der Umgebung.	Achten Sie darauf, dass der Luftentfeuchter nicht durch einen Vorhang, eine Jalousie oder ein Möbelstück blockiert wird.
	Der Luftfilter ist staubig und verstopft.	Reinigen Sie den Filter.
	Türen und Fenster werden geöffnet.	Achten Sie darauf, dass alle Türen und Fenster und sonstige Öffnung nach außen geschlossen sind.
	Die Raumtemperatur ist zu niedrig.	Eine warme Temperatur ist gut für die Entfeuchtung. Durch eine zu geringe Temperatur wird die Leistungsfähigkeit des Geräts verringert. Dieses Gerät ist an einem Ort mit einer Temperatur über 5°C zu betreiben.

FEHLERCODE

Fehlercode	Technischer Code	Lösung
Sensorausfall	E1	Unterbrechen Sie die Stromzufuhr für eine halbe Stunde und starten Sie das Gerät neu, nachdem es wieder die normale Betriebstemperatur erreicht hat.
	E2
Überhitzt L3
Zu kalt L4
Ursprüngliche Defekte C8	Bitte wenden Sie sich an unser hilfreiches Service-Center.
Relative Luftfeuchtigkeit ≤ 30 %	L0	In diesem Zustand funktioniert das Gerät normal. Das Gerät nimmt den Betrieb wieder auf, nachdem die relative Luftfeuchtigkeit gestiegen ist.
Relative Luftfeuchtigkeit ≥ 90 %	HI	In diesem Zustand funktioniert das Gerät normal. Nachdem die relative Luftfeuchtigkeit gesunken ist, wird die normale Umgebungsfeuchtigkeit angezeigt.

ANLEITUNG FÜR FACHPERSONAL

Der Luftentfeuchter darf nur von einem autorisierten, zugelassenen Techniker repariert und gewartet werden.

a. Jede Person, die an einem Kältemittelkreislauf arbeitet oder diesen aufbricht, muss durch eine branchenakkreditierte Prüfstelle zertifiziert sein, welche ihre Kompetenz im sicheren Umgang mit Kältemitteln gemäß branchenüblichen Prüfspezifikationen bestätigt.
b. Wartungsarbeiten dürfen ausschließlich gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, welche die Unterstützung einer weiteren qualifizierten und behördlich autorisiert Person erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die im Umgang mit brennbaren Kältemitteln geschult ist.

SICHERHEITSVORBEREITUNGSARBEITEN VOR DER INSTALLATION

Die maximale Kältemittelfüllmenge ist in der folgenden Tabelle a aufgeführt.

Hinweis: Die Füllmenge von R290 entnehmen Sie bitte dem Typenschild.

Bodenfläche (m2) 4 11 15
Maximale Ladung (kg) <	0,152 0,225 0,304

Tabelle a – Maximale Ladung (kg)

Bevor Sie mit der Arbeit an Systemen beginnen, die entflammbares Kältemittel enthalten, sind Sicherheitsprüfungen erforderlich, um sicherzustellen, dass die Entzündungsgefahr minimiert ist. Bei der Reparatur des Kühlsystems sind folgende Vorkehrungsmaßnahmen zu treffen, bevor mit der Arbeit am System begonnen wird. Die Arbeiten sind in einem kontrollierten Verfahren durchzuführen, um das Risiko von entflammbarem Gas oder Dämpfen während der Durchführung der Arbeiten zu minimieren.

ERKENNUNG VON ENTFLAMMBAREN KÄLTEMITTELN

Unter keinen Umständen sind mögliche Zündquellen für die Suche nach oder die Erkennung von Kältemittellecks zu verwenden. Es dürfen keine Halogenfackeln (oder ein anderer Detektor mit offener Flamme) verwendet werden.

PRÜFUNG DER UMGEBUNG

Das Wartungspersonal und andere, die in jenem Bereich arbeiten, sind über die Art der durchgeführten Arbeiten in Kenntnis zu setzen. Arbeiten in geschlossenen Räumen sind zu vermeiden. Der Bereich um den Arbeitsbereich ist abzutrennen. Stellen Sie sicher, dass die Bedingungen in dem Bereich durch die Kontrolle von entflammbarem Material gesichert wurden.

PRÜFUNG AUF KÄLTEMITTEL

Der Bereich ist mit einem entsprechenden Kältemitteldetektor vor und während den Arbeiten zu prüfen, um sicherzustellen, dass der Techniker auf möglicherweise giftige oder entflammbare Atmosphären aufmerksam gemacht wird. Stellen Sie sicher, dass das Leckerkennungsgerät für die Nutzung mit entflammbaren Kältemitteln geeignet ist, d. h. keine Funkenbildung, adäquat versiegelt oder eigensicher.

KEINE ZÜNDQUELLEN

Bei Arbeiten an einem Kühlsystem, bei denen eine Rohrleitung freigelegt wird, dürfen keine Zündquellen nutzen, die zur Gefahr eines Feuers oder einer Explosion führen könnten. Alle möglichen Zündquellen, darunter Zigaretten, sind in ausreichendem Abstand vom Ort der Installation, der Reparatur, der Demontage und der Entsorgung aufzubewahren, an dem möglicherweise Kältemittel in die Umgebung entweichen können. Vor den Arbeiten ist der Bereich rund um das Gerät zu beobachten, um sicherzustellen, dass keine entflammbaren Gefahren oder Risiken der Entzündung vorhanden sind. Es sind „Nichtraucher“-Schilder aufzustellen.

BEREITSTELLUNG EINES FEUERLÖSCHERS

Sollten Schweißarbeiten am Kühlgerät oder einem dazugehörigen Bauteil durchgeführt werden, so

ist ein geeignete Feuerlöschgerät bereitzustellen. Stellen Sie einen Trockenpulver- oder CO2-Feuerlöscher im Ladebereich bereit.

BELÜFTETER BEREICH

Stellen Sie sicher, dass der Bereich offen und entsprechend belüftet ist, bevor Sie das System aufbrechen oder Schweißarbeiten durchführen. Während den Arbeiten ist ein gewisser Grad der kontinuierlichen Belüftung sicherzustellen. Die Belüftung sollte freigesetztes Kältemittel sicher verteilen und vorzugsweise nach draußen in die Atmosphäre befördern.

PRÜFUNG DES KÄLTEMITTELGERÄTS

Wenn elektrische Bauteile ausgetauscht werden, müssen diese für den Zweck und die richtige Spezifikation geeignet sein. Die Wartungsanweisungen des Herstellers sind jederzeit zu befolgen. Wenden Sie sich im Zweifelsfall für Hilfe an die technische Abteilung des Herstellers. Die folgenden Prüfungen sind an Installationen vorzunehmen, die entflammbares Kältemittel verwenden:

• Die tatsächliche Kältemittelfüllung richtet sich nach der Raumgröße, in dem die kältemittelführenden Komponenten installiert sind.
  • Die Belüftungsmaschine und -auslässe funktionieren ordnungsgemäß und sind nicht blockiert.
• Bei der Nutzung eines indirekten Kältemittelkreislaufs ist der sekundäre Kreislauf auf Kältemittel zu überprüfen.
• Kennzeichnungen am Gerät sind weiterhin sichtbar und lesbar. Nicht leserliche Kennzeichnungen und Beschilderungen sind auszubessern.

ÜBERPRÜFUNG VON ELEKTRISCHEN GERÄTEN

Reparatur- und Wartungsarbeiten an elektrischen Komponenten müssen anfängliche Sicherheitsprüfungen und die Inspektion der Komponenten umfassen. Sollte ein Mangel festgestellt werden, der eine Gefährdung der Sicherheit darstellt, so darf der Kreislauf nicht an das Stromnetz angeschlossen werden, sofern der Mangel nicht zufriedenstellend behoben wurde. Sollte der Mangel nicht umgehend behoben werden können, der Betrieb jedoch weiterhin notwendig sein, so ist eine adäquate vorübergehende Lösung zu finden. Dies ist dem Besitzer des Geräts zu melden, damit alle Parteien darüber in Kenntnis gesetzt werden können.

Die anfänglichen Sicherheitsprüfungen müssen folgende Punkte umfassen:

• Die Kondensatoren sind entladen. Dies ist auf sichere Weise durchzuführen, um eine mögliche Funkenbildung zu vermeiden.
• Während der Auffüllung, der Wiederherstellung oder der Säuberung des Systems liegen keine stromführenden Komponenten oder Drähte frei.
• Es besteht eine durchgehende Erdung.

REPARATUREN AN VERSIEGELTEN KOMPONENTEN

Während der Reparatur von versiegelten Komponenten ist jegliche Stromversorgung vom Gerät zu trennen, bevor versiegelte Abdeckungen usw. abgenommen werden. Sollte es absolut notwendig sein, dass das Gerät während der Wartung am Stromnetz angeschlossen ist, so ist eine dauerhafte Art der Leckerkennung am kritischsten Punkt zu platzieren, um vor einer potenziell gefährlichen Situation zu warnen. Besondere Aufmerksamkeit ist auf folgende Punkte zu richten, um sicherzustellen, dass das Gehäuse durch die Arbeiten an elektrischen Komponenten nicht derart beeinträchtigt wird, dass der Schutzgrad davon betroffen ist. Hierzu gehören Schäden an Kabeln; eine überschüssige Anzahl von Anschlüssen; Anschlüsse, die nicht den Originalvorgaben entsprechen; Schäden an Dichtungen; unsachgemäße Anbringung von Stopfbuchsen usw.

• Stellen Sie sicher, dass das Gerät sicher montiert ist.
• Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterial nicht derart verschließen sind, dass sie nicht länger zur Vorbeugung des Eindringens entflammbarer Atmosphären genutzt werden können.

Die Bauteile sollten entsprechend den Anweisungen des Herstellers ausgetauscht werden.

HINWEIS: Die Nutzung von Silikondichtmittel kann die Effektivität einiger Arten von Leckerkennungsgeräten beeinträchtigen. Eigensichere Komponenten müssen vor der jeweiligen Arbeit nicht isoliert werden.

REPARATUREN AN EIGENSICHEREN KOMPONENTEN

Bringen Sie keine dauerhaften induktiven oder Kapazitätslasten am Kreislauf an, ohne zuvor sichergestellt zu haben, dass hierdurch die zulässigen Spannungs- und Stromwerte für das genutzte Gerät nicht überschritten werden. Eigensichere Komponenten sind die einzigen Komponenten, an denen in einer entflammbaren Atmosphäre gearbeitet werden kann. Das Prüfgerät sollte die richtigen Nennwerte erfüllen. Tauschen Sie Komponenten nur durch die vom Hersteller vorgegebenen Ersatzteile aus. Andere Bauteile können zur Entzündung von freigesetztem Kältemittel in der Atmosphäre führen.

VERKABELUNG

Überprüfen Sie, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßigem Druck, Schwingungen, scharfen Kanten oder sonstigen nachteiligen Umwelteinflüssen ausgesetzt ist. Die Überprüfung sollte zudem die Auswirkung der Alterung oder kontinuierlicher Schwingungen von Quellen wie dem Kondensator oder den Ventilatoren berücksichtigen.

METHODEN ZUR LECKERKENNUNG

Folgende Methoden zur Leckerkennung gelten bei Systemen mit allen Kältemittelsystemen als akzeptabel. Elektronische Geräte zur Leckerkennung können zum Aufspüren von Kältemittellecks verwendet werden, bei brennbaren Kältemitteln ist die Empfindlichkeit möglicherweise jedoch nicht ausreichend oder muss neu kalibriert werden. (Erkennungsgeräte sind in einem Bereich frei von Kältemitteln zu kalibrieren.) Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle und für das verwendete Kältemittel geeignet ist. Das Leckerkennungsgerät sollte auf einen prozentuellen Anteil des LFL des Kältemittels eingestellt und auf das verwendete Kältemittel kalibriert sein. Der entsprechende prozentuelle Anteil an Gas (max. 25 %) ist bestätigt. Leckerkennungsflüssigkeiten sind für die Nutzung mit den meisten Kältemitteln geeignet, die Nutzung von chlorhaltigen Reinigungsmitteln ist jedoch zu vermeiden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohre beschädigen kann. Sollten der Verdacht eines Lecks bestehen, so sind alle offenen Flammen zu entfernen/löschen. Sollte ein Kältemittelleck festgestellt werden, das Lötarbeiten erfordert, so ist das Kältemittel aus dem System zu lassen, oder in einem vom Leck entfernten Teil des Systems (mittels Abschaltventil) zu isolieren. Bei Geräten, die brennbare Kühlmittel enthalten, muss der sauerstofffreie Stickstoff (OFN) sowohl vor als auch während des Lötvorgangs durch das System gespült werden.

ENTFERNUNG UND EVAKUIERUNG

Wenn Sie den Kältemittelkreislauf für Reparaturen – oder zu einem anderen Zweck – aufbrechen, sind konventionelle Verfahren anzuwenden. Bei brennbaren Kältemitteln ist es jedoch wichtig, bewährte Methoden zu befolgen, da die Gefahr der Entflammbarkeit besteht. Befolgen Sie folgendes Verfahren:

• Entfernen Sie das Kältemittel.
• Reinigen Sie den Kreislauf mit inertem Gas.
• Entleeren.
• Reinigen Sie den Kreislauf erneut mit inertem Gas.
• Öffnen Sie den Kreislauf, indem Sie ihn aufschneiden oder löten.
  Die Kältemittelladung ist in den entsprechenden Flaschen aufzubewahren.

Bei Geräten mit brennbaren Kältemitteln muss das System mit sauerstofffreiem Stickstoff (OFN) „gespült“ werden, um die Sicherheit des Gerätes zu gewährleisten. Dieser Vorgang muss mehrmals wiederholt werden. Zum Spülen von Kältemittelsystemen dürfen weder Druckluft noch Sauerstoff verwendet werden. Für Geräte mit brennbaren Kältemitteln spülen Sie den Kreislauf durch, indem Sie das Vakuum im System mit OFN aufbrechen und es kontinuierlich füllen, bis der Arbeitsdruck erreicht ist. Lassen Sie den OFN anschließend in die Atmosphäre ab und stellen Sie schließlich wieder ein Vakuum her. Dieser Vorgang ist mehrfach zu wiederholen, bis sich kein Kältemittel mehr im System befindet. Wenn die letzte OFN-Ladung verwendet wird, ist das System auf Atmosphären-druck zu bringen, um mit den Arbeiten beginnen zu können. Dieser Vorgang ist absolut notwendig, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen. Stellen Sie sicher, dass der Auslass für die Vakuumpumpe nicht an eine Zündquelle angeschlossen und dass eine Belüftung vorhanden ist.

LADEVORGÄNGE

Neben dem üblichen Füllvorgang sind folgende Anforderungen zu befolgen.

• Stellen Sie sicher, dass beim Auffüllen des Geräts keine Kontaminierung mit verschiedenen Kältemitteln stattfindet. Schläuche und Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren.
• Flaschen sind aufrecht aufzustellen.
• Stellen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befüllen.
• Kennzeichnen Sie das System, wenn es vollständig befüllt ist (wenn nicht bereits geschehen).
• Achten Sie besonders darauf, das Kühlsystem nicht zu überfüllen. Vor dem erneuten Aufladen des Systems muss ein Drucktest mit dem entsprechenden Spülgas durchgeführt werden. Das System ist nach Abschluss des Füllvorgangs und vor der Inbetriebnahme auf Lecks zu überprüfen. Bevor der Betriebsort verlassen wird, ist das System erneut auf Lecks zu prüfen.

AUSSERBETRIEBNAHME

Bevor dieser Vorgang durchgeführt wird, ist es wichtig, dass sich der Techniker mit dem Gerät und allen Einzelheiten vertraut macht. Es wird empfohlen, jegliches Kältemittel sicher wiederzugewinnen. Bevor dieser Schritt durchgeführt wird, ist eine Öl- und Kältemittelprobe zu entnehmen, sollte eine Analyse vor der Wiederverwendung des wiedergewonnenen Kältemittels erforderlich sein. Es ist wichtig, dass eine elektrische Leistung verfügbar ist, bevor die Aufgabe ausgeführt wird.

a. Machen Sie sich mit dem Gerät und seinem Betrieb vertraut.

b. Isolieren Sie das System elektrisch.

c. Bevor Sie dies versuchen, stellen Sie sicher das:

- mechanisches Fördergerät vorhanden ist, falls erforderlich, um Kältemittelflaschen zu befördern;

- persönliche Schutzausrüstung vorhanden ist und ordnungsgemäß genutzt wird;

- der Wiedergewinnungsprozess jederzeit von einer zugelassenen Person überwacht wird;

- die Wiedergewinnungsgeräte und -flaschen entsprechen den jeweiligen Standards.

d. Pumpen Sie das Kältemittelsystem nach Möglichkeit ab.

e. Sollte ein Vakuum nicht möglich sein, so bringen Sie ein Verteilrohr an, um Kältemittel aus verschiedenen Teilen des Systems entfernen zu können.

f. Achten Sie darauf, dass die Flasche auf der Waage steht, bevor Sie mit der Wiedergewinnung beginnen.

g. Nehmen Sie das Wiedergewinnungsgerät gemäß den Anweisungen des Herstellers in Betrieb.

h. Flaschen nicht überfüllen. (Nicht mehr als 80 % des Flüssigvolumens.)

i. Überschreiten Sie nicht den maximalen Arbeitsdruck der Flasche, auch nicht vorübergehend.

j. Wenn die Flaschen ordnungsgemäß befüllt wurden und der Vorgang abgeschlossen ist, stellen Sie sicher, dass die Flaschen und das Gerät umgehend vom Betriebsort entfernt werden und dass alle Isolierungsventile des Geräts geschlossen sind.

k. Wiedergewonnenes Kältemittel darf nicht in ein anderes Kühlsystem zu füllen, sofern es nicht gereinigt und geprüft wurde.

BESCHRIFTUNG

Geräte sind zu kennzeichnen, dass sie außer Betrieb genommen und das Kältemittel entnommen wurde. Die Kennzeichnung ist mit Datum und Unterschrift zu versehen. Stellen Sie sicher, dass die Geräte, die brennbare Kältemittel enthalten, mit Kennzeichnungen versehen sind, die darauf hinweisen, dass das Gerät entflammbares Kältemittel enthält.

WIEDERHERSTELLUNG

Wenn Sie Kältemittel aus einem System wiedergewinnen, sei es zur Wartung oder zur Außerbetriebnahme, wird empfohlen, dass jegliches Kältemittel sicher entfernt wird. Wenn Sie Kältemittel in Flaschen füllen, stellen Sie sicher, dass nur entsprechende Kältemittelflaschen verwendet werden. Stellen Sie sicher, dass die richtige Anzahl von Flaschen für die gesamte Systemfüllung vorhanden ist. Alle verwendeten Flaschen sind für das wiedergewonnene Kältemittel vorgesehen und für dieses Kältemittel gekennzeichnet (d. h. spezielle Flaschen für die Wiedergewinnung von Kältemittel). Die Flaschen müssen mit einem Druckablassventil und entsprechenden Abschaltventil in guten Zustand versehen sein. Leere Falschen sind luftleer gepumpt und nach Möglichkeit vor der Wiedergewinnung

gekühlt. Das Ablassgerät muss in gutem Zustand, mit einer Reihe von Anweisungen in Bezug auf das vorhandene Gerät versehen und für die Wiedergewinnung sämtlichen geeigneten Kältemittels geeignet sein, einschließlich, falls zutreffend, von entflammbarem Kältemitteln. Darüber hinaus muss eine Reihe von kalibrierten Waagen vorhanden und in gutem Zustand sein. Schläuche müssen mit leckfreien Trennvorrichtungen versehen und in gutem Zustand sein. Bevor Sie das Ablassgerät benutzen, überprüfen Sie, ob es in zufriedenstellendem Zustand ist, ob es ordnungsgemäß gewartet wurde, und ob dazugehörige elektrische Komponenten abgedichtet sind, um eine Entzündung im Falle der Freisetzung von Kältemittel zu verhindern. Wenden Sie im Zweifelsfall an den Hersteller. Das wiedergewonnene Kältemittel ist in den entsprechenden Flaschen an den Kältemittellieferanten zurückzuschicken und der entsprechende Entsorgungsnachweis auszustellen. Mischen Sie keine Kältemittel in Auffangbehältern, vor allem nicht in Flaschen. Sollten Kondensatoren oder Kondensatoröl entfernt werden, stellen Sie sicher, dass sie ausreichend abgepumpt wurden, um zu gewährleisten, dass kein entflammbares Kältemittel im Schmiermittel vorhanden ist. Der Ablassvorgang ist durchzuführen, bevor der Kondensator an den Lieferanten zurückgeschickt wird. Es darf lediglich eine elektrische Heizung für das Kondensatorgehäuse genutzt werden, um den Vorgang zu beschleunigen. Wenn Öl aus einem System abgelassen wird, ist dies sicher durchzuführen.

2.2 Automatische modus®

H5 Automatisch ontdooien

CONTROLE VAN ELEKTRISCHE APPARATUUR

HERSTELLINGEN AAN AFGEDICHTE ONDERDELEN
