BEDIENUNGSANLEITUNG TD-2410 Toyotomi

Vielen Dank, dass Sie sich für einen TOYOTOMI Luftentfeuchter entschieden haben, um Ihnen und Ihrer Familie ein angenehmes Zuhause zu bieten. In dieser Gebrauchsanleitung finden Sie wertvolle Informationen, die Sie für die richtige Pflege und Wartung Ihres neuen Luftentfeuchters benötigen. Bitte nehmen Sie sich ein paar Minuten Zeit, um die Anweisungen gründlich zu lesen und sich mit allen Aspekten der Bedienung dieses Luftentfeuchters vertraut zu machen.

GARANTIE

Dieses Gerät wurde nach hohen Qualitätsstandards hergestellt und unterliegt strengen Qualitätskontrollen. Für dieses Produkt gilt eine Herstellergarantie von 2 Jahren ab dem Kaufdatum. In Spanien und Portugal beträgt die gesetzliche Mindestgarantiefrist 3 Jahre.

Die Garantie deckt Material- und Herstellungsfehler ab, die bei normalem Hausgebrauch des Geräts auftreten, sofern es gemäß den Anweisungen in dieser Bedienungsanleitung verwendet wird.

WAS NICHT VON DER GARANTIE ABGEDECKT IST

Die Garantie gilt nicht für:

• Schäden durch unsachgemäße Verwendung oder fehlerhafte Installation
• Normalen Verschleiß, z. B. an Filtern oder Dichtungen
• Reparaturen durch nicht autorisierte Kundendienste
• Schäden durch Unfälle, Stürze oder Überlastung des Geräts
• Gewerbliche oder industrielle Nutzung, sofern nicht ausdrücklich anders angegeben

WAS TUN IM FALLE EINES DEFEKT?

Wenn Ihr Gerät defekt ist, wenden Sie sich bitte an den Händler, bei dem Sie es gekauft haben. Dieser wird Ihnen bei der Abwicklung des Garantieanspruchs helfen. Bewahren Sie Ihren Kaufbeleg (Quittung oder Rechnung) auf, da dieser möglicherweise erforderlich ist.

Diese Kennzeichnung weist darauf hin, dass dieses Produkt EU-weit nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, sollten Sie den Abfall verantwortungsvoll recyclen, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Um Ihr gebrauchtes Gerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Abholsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Sie können dieses Produkt dem umweltgerechten Recycling zuführen.

Kältemittel R290: Treibhauspotenzial (GWP) 3

Gerät gefüllt mit brennbarem Gas R290.

Bevor Sie das Gerät installieren und verwenden, lesen Sie bitte zuerst das Bedienungsanleitung.

Bevor Sie das Gerät installieren, lesen Sie bitte zuerst das Installationsanleitung.

Bevor Sie das Gerät reparieren, lesen Sie bitte zuerst das Wartungshandbuch.

GEFAHR Es weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu schweren oder tödlichen Verletzungen führen kann.

WARNUNG Es weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT Es weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS Weist auf wichtige, aber nicht gefährdungsbezogene Informationen hin, die das Risiko von Sachschäden anzeigen.

Ausnahmen

Der Hersteller übernimmt keine Verantwortung für Personen- oder Sachschäden durch folgende Gründe:

1. Zerstörung des Produkts durch unsachgemäßen Gebrauch.
2. Das Gerät wird ausgetauscht, in Betrieb genommen oder in Verbindung mit einem anderen Gerät betrieben, ohne die Anweis-

ungen im Handbuch des Herstellers zu befolgen.

1. Wenn der Defekt durch direkten Kontakt des Produkts mit korrosiven Gasen verursacht wird.
2. Durch unsachgemäßen Transport des Produkts.
3. Durch Betrieb, Reparatur oder Ausfall des Produkts ohne Befolgung der Anweisungen im Handbuch.
4. Wenn das Problem durch Produkte anderer Hersteller verursacht wird.
5. Wenn der Schaden durch Naturkatastrophen, Umweltschäden oder höhere Gewalt verursacht wird. Wenn das Gerät gewartet werden muss, wenden Sie sich umgehend an Ihren Händler oder Ihr lokales Servicecenter, um es reparieren zu lassen. Das Gerät muss von einem autorisierten Techniker gewartet werden. Andernfalls kann es zu schweren Verletzungen oder zum Tod kommen. Wenn bei der Installation, Wartung oder Demontage Kältemittel austritt oder abgelassen werden muss, ist dies durch zertifizierte Fachleute oder in Übereinstimmung mit örtlichen Gesetzen und Vorschriften durchzuführen.

DAS KÄLTEMITTEL

• Um die Funktion des Luftentfeuchters zu gewährleisten, zirkuliert ein spezielles Kältemittel im System. Das verwendete Kältemittel ist das Fluorid R290, das speziell gereinigt wird. Das Kältemittel ist brennbar und geruchsneutral. Außerdem kann es unter bestimmten Bedingungen zu einer Explosion kommen.
• Im Vergleich zu herkömmlichen Kältemitteln ist R290 ein umweltfreundliches Kältemittel, das die Ozonosphäre nicht belastet. Auch der Einfluss auf den Reenhouse-Effekt ist geringer. R290 verfügt über sehr gute thermodynamische Eigenschaften, die zu einer hohen Energieeffizienz führen. Das Gerät muss daher weniger befüllt werden.
  • Die Füllmenge von R290 entnehmen Sie bitte dem Typenschild.

WARNUNG

• Das Gerät ist mit dem brennbaren Gas R290 gefüllt.
- Das Gerät ist an einem Ort zu installieren, zu betreiben und zu lagern, dessen Fläche mehr als 4 m ^2 beträgt.

• Das Gerät ist in einem Raum ohne durchgehend betriebene Quellen zu lagern (z. B.: offene Flammen, ein betriebenes Zündgasgerät oder ein betriebenes elektrisches Heizgerät.)
• Das Gerät ist an einem gut belüfteten Ort zu lagern, an dem die Raumgröße der für den Betrieb vorgegebenen Raumgröße entspricht.
• Das Gerät ist so zu lagern, dass mechanische Schäden verhindert werden.
• Verdecken Sie die Lüftungsöffnungen NICHT.
• Durchstechen oder verbrennen Sie NICHT das Gerät.
• Beachten Sie, dass Kühlmittel geruchlos ist.
• Verwenden Sie keine Mittel, die NICHT vom Hersteller empfohlen wurden, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen.
• Die Wartung der Geräte darf nur von einem qualifizierten, zugelassenen Techniker gemäß den Anweisungen des Herstellers durchgeführt werden.
• Bei erforderlichen Reparaturen wenden Sie sich bitte an das autorisierte Servicecenter. Reparaturen durch NICHT qualifiziertes Personal können gefährlich sein und führen zum Verlust der Produktgarantie.
• Nationale Gasvorschriften sind zu befolgen.

SICHERHEITSVORKEHRUNGEN

• Bitte lesen Sie diese Anleitung sorgfältig durch, um Personen- oder Sachschäden bei Benutzern und anderen zu vermeiden. Verstehen Sie den Inhalt und befolgen Sie unbedingt die angegebenen Sicherheitsvorkehrungen.
• Betreiben Sie das Gerät NICHT mit nassen Händen, spülen Sie es NICHT mit Wasser ab und stellen Sie es NICHT in der Nähe einer Wasserquelle auf.
• Stecken Sie Ihre Hand NICHT in den Luftauslass oder Lufteinlass.
• Stellen Sie keine schweren Gegenstände auf den Luftauslass und setzen Sie sich NICHT direkt darauf.
• Werfen oder legen Sie KEINE Gegenstände in den Luftentfeuchter.

• Betreiben Sie den Luftentfeuchter NICHT in der Nähe von brennbaren oder explosiven Gasen und stellen Sie ihn NICHT in der Nähe einer Wärmequelle auf.

• Schalten Sie das Gerät NICHT direkt über den Netzschalter aus. Wenn Sie das Gerät längere Zeit NICHT benutzen, schalten Sie es bitte aus.

• Beenden Sie den Betrieb sofort, wenn ungewöhnliche Vorkommnisse auftreten (z. B. Brandgeruch), und trennen Sie die Stromversorgung.
• Unterbrechen Sie die Stromversorgung bei Gewitter.
• Tauschen Sie das Netzkabel NICHT eigenmächtig aus, schließen Sie es NICHT unvollständig an, und verwenden Sie es NICHT parallel zu anderen Elektrogeräten mit hohem Stromverbrauch.
• Zerlegen, modifizieren, reparieren oder reinigen Sie die internen Komponenten NICHT ohne Genehmigung.
• Achten Sie beim Reinigen darauf, den Betrieb zu unterbrechen und den Netzschalter auszuschalten.

ACHTUNGSPUNKTE

• Stellen Sie das Gerät auf eine flache und feste Oberfläche.
• Tauchen Sie das Gerät NICHT in Wasser und stellen Sie es NICHT in die Nähe einer Wasserquelle.
• Wenn das Netzkabel oder andere Komponenten beschädigt sind oder eine ungewöhnliche Situation vorliegt, nehmen Sie das Gerät NICHT in Betrieb. Wenden Sie sich an den Kundendienst des Herstellers oder die Verkaufsstelle.
• Dieses Gerät ist nur zur Luftentfeuchtung in Innenräumen vorgesehen und sollte NICHT für andere Zwecke verwendet werden.
• Verwenden Sie dieses Produkt mit der angegebenen Versorgungsspannung.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Kippen Sie das Gerät NICHT, um Schäden am Kompressor zu vermeiden.
• Stecken Sie keine Gegenstände in das Gerät, um Fehlfunktionen zu vermeiden.
• Wenn das Gerät nach dem Herunterfahren neu gestartet werden muss, warten Sie bitte 3 Minuten, bevor Sie es normal einschalten.
• Wenn Sie für den Betrieb des Geräts Steckdosenleisten oder andere Sockel verwenden, stellen Sie sicher, dass diese den nationalen Sicherheitsvorschriften entsprechen.

- Wenn das Gerät versehentlich gekippt oder umgeworfen wurde oder nach einem Transport über eine lange Strecke, muss es vor dem Einschalten 4 Stunden lang aufrecht hingestellt werden.

- Verwenden Sie das Gerät NICHT zusammen mit einem Hochleistungsgerät, das dieselbe Steckdose nutzt.

- Bitte verwenden Sie dieses Gerät in einer Umgebung mit einer Raumtemperatur zwischen 7°C und 35°C.

- Bitte werfen Sie Verpackungsmaterialien NICHT achtlos weg. Recyceln Sie zum Wohle der Umwelt.

- Dieses Gerät ist NICHT für die Verwendung durch Personen mit eingeschränkten körperlichen, kognitiven oder geistigen Fähigkeiten oder Personen (einschließlich Kinder) mit mangelnder Erfahrung und Kenntnissen vorgesehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder eingewiesen. Kinder sollten NICHT unbeaufsichtigt mit diesem Gerät spielen.

- Um optimale Effizienz zu gewährleisten, muss dieser Luftentfeuchter in einem geschlossenen Raum verwendet werden. Schließen Sie alle Türen, Fenster und andere Eingänge zum Raum.

- Vermeiden Sie eine schlechte Wärmeableitung, indem Sie das Gerät mindestens 50 cm von der Wand entfernt aufstellen.

- Recycling: Diese Kennzeichnung weist darauf hin, dass dieses Produkt EU-weit NICHT mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, sollten Sie den Abfall verantwortungsvoll recyclen, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Um Ihr gebrauchtes Gerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Abholsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Sie können dieses Produkt dem umweltgerechten Recycling zuführen.

- Wartungsarbeiten dürfen ausschließlich gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, welche die Unterstützung einer weiteren qualifizierten Person erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die im Umgang mit brennbaren Kältemitteln geschult ist.

EIGENSCHAFTEN

Leistungsstarke Entfeuchtung

Der Luftentfeuchter nutzt die Vorteile der Kältetechnik und entzieht der Luft ordentlich Feuchtigkeit, um die Luftfeuchtigkeit im Raum zu senken und die Raumluft trocken und angenehm zu halten.

Leichtes und tragbares Design

Der Luftentfeuchter ist kompakt und leicht. Dank der Rollen an der Unterseite des Geräts lässt sich das Gerät sich leicht von einem Raum zum anderen bewegen.

Niedertemperaturbetrieb mit automatischer Abtauung

Wenn das Gerät bei einer Raumtemperatur zwischen 5°C und 12°C betrieben wird, wird die Abtauung alle 30 Minuten unterbrochen.

Wenn das Gerät bei einer Raumtemperatur zwischen 12°C und 20°C betrieben wird, wird die Abtauung alle 45 Minuten unterbrochen.

Einstellbarer Feuchtigkeitsregler

Stellen Sie die gewünschte Luftfeuchtigkeit über den Feuchtigkeitsregler ein.

Timer Ein/Aus

Programmieren Sie das Gerät so, dass es sich automatisch ein- und ausschaltet.

Leiser Betrieb

Der Luftentfeuchter arbeitet mit geringem Geräuschpegel.

Energieeffizient

Der Stromverbrauch des Geräts ist gering.

WiFi-Einstellung

Die WiFi-Einstellung ermöglicht eine drahtlose Verbindung, sodass Sie den Luftentfeuchter aus der Ferne steuern und überwachen können.

TECHNISCHE DATEN

TECHNISCHE DATEN

Modell TD-2410
Stromversorgung 220-2	40 V~, 50 Hz
Kältemittel / Füllung R290	0/45g

Die Entfeuchtungsleistung wird bei einer Raumtemperatur von 30°C und einer relativen Luftfeuchtigkeit von 80 % angegeben. Wenn die Spezifikationen nach diesem Zeitpunkt verbessert werden, wird das Typenschild des Produkts die neuen Spezifikationen widerspiegeln.

Die Betriebstemperatur liegt im Bereich von 7°C bis 35°C und einer maximalen relativen Luftfeuchtigkeit von 80 %. Wenn die Raumtemperatur außerhalb dieses Bereichs liegt, funktioniert das Gerät nicht normal. Der GWP-Wert des Kältemittels R290 beträgt 3.

PRODUKTDIAGRAMM

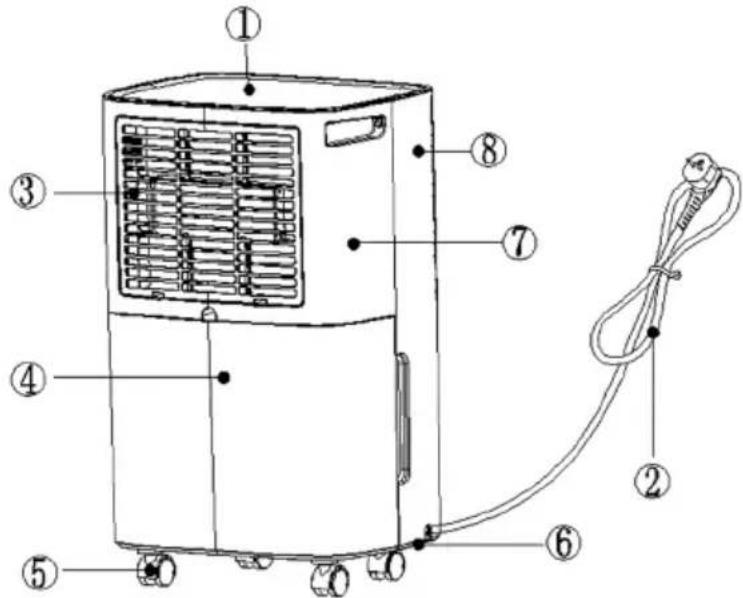

Teile

1. Obere Abdeckung 2. Netzkabel	3. Filtergehäuse
4. Wassertank 5. Lenkrolle 6. Basis
7. Hintere Verkleidung 8. Vordere	Verkleidung

OPTIONAL

HOCH NIEDRIG TIMER EINSTELLUNG LEISTUNG WASSER VOLL GESCHWINDIGKEIT EINSTELLUNG ⑤ ④ ③ ② LEISTUNG

1. LEISTUNG
2. EINSTELLUNG
3. ANZEIGE
4. TIMER
5. SPEED (GESCHWINDIGKEIT)

Die Anzeige umfasst drei Funktionen:

1. Wenn das Gerät eingesteckt ist, zeigt es die Luftfeuchtigkeit im Raum an.
2. Wenn Sie die Feuchtigkeit einstellen, wird die ausgewählte Feuchtigkeit angezeigt.
3. Wenn Sie die Zeit zum Ein- und Abschalten des Geräts einstellen, wird die Stundenzahl angezeigt.
4. Wenn die Luftfeuchtigkeit weniger als 40 % beträgt, wird „40“ angezeigt.
5. Wenn die Luftfeuchtigkeit mehr als 80 % beträgt, wird „80“ angezeigt.

BETRIEBSANLEITUNG

1. Die Betriebsanzeige leuchtet auf, wenn das Gerät eingesteckt ist, unabhängig davon, ob das Gerät in Betrieb ist oder nicht.
2. Drücken Sie die ⏻-Taste einmal, um das Gerät in Betrieb zu nehmen. Drücken Sie sie erneut, um es außer Betrieb zu nehmen.
3. Drücken Sie die Taste ^5 wie folgt: Drücken Sie, um die gewünschte Ventilatorgeschwindigkeit einzustellen. Die Geschwindigkeit kann zwischen hoher und niedriger Geschwindigkeit eingestellt werden.
4. Drücken Sie die Taste ☐, um die gewünschte Raumfeuchtigkeitstemperatur einzustellen. Der Bereich liegt zwischen 40 % und 80 % bei Intervallen zu je 5 %. Nachdem das Gerät einige Zeit in Betrieb war, stoppt der Kompressor und wird drei Minuten später auch die Lüftung ausgeschaltet, wenn die Luftfeuchtigkeit 2 % unter der ausgewählten Feuchtigkeit liegt. Wenn die Luftfeuchtigkeit gleich oder um 2 % höher ist als die ausgewählte Feuchtigkeit, wird der Kompressor nach einer Schutzzeit von drei Minuten wieder eingeschaltet.
5. Durch Drücken der Taste ^① können Sie den Timer einstellen: Drücken Sie die Taste, um die Zeit einzustellen, wann sich das Gerät ein- und ausschalten soll. Wenn Sie die Programmierung des Timers abbrechen möchten, drücken Sie die Taste, um die Zeit auf 00 zu stellen. Drücken Sie die Taste, um zwischen 00-01-02....23-24 durchzuschalten. Dies ist die programmierte Zeit zur Inbetriebnahme des Geräts. Die programmierte Zeit wird jedes Mal abgebrochen, wenn der Kompressor manuell bedient wird. Die programmierte Zeit bleibt unverändert, wenn das Gerät aufgrund eines vollen Wasserbehälters oder während des Abtauvorgangs ausschaltet.

WIFI EINRICHTUNG

Ihr Luftentfeuchter TD2410 verfügt über WLAN-Konnektivität, mit der Sie ihn remote über die Smart Life App steuern können. Befolgen Sie die untenstehenden Schritte, um Ihr Gerät zu verbinden:

1: Laden Sie die App herunter

- Scannen Sie den QR-Code unten, um die Smart Life App herunterzuladen, oder suchen Sie nach „Smart Life“ im App Store (iOS) oder im Google Play Store (Android).

- Installieren Sie die App und erstellen Sie ein Konto, indem Sie sich mit Ihrer Mail-Adresse oder Telefonnummer registrieren.

Schritt 2: Gehen Sie in den WiFi-Einrichtungsmodus

• Stellen Sie sicher, dass der Luftentfeuchter eingesteckt und eingeschaltet ist.
• Wenn das Gerät zum ersten Mal eingeschaltet wird, geht es in den Standby-Modus und die POW-ER-Anzeige leuchtet grün.

- Um den WiFi-Pairing-Modus zu aktivieren, halten Sie die FAN-Taste 3 Sekunden lang gedrückt, bis Sie einen Signalton hören. Die WiFi-Anzeige beginnt zu blinken, was darauf hinweist, dass das Gerät bereit ist, eine Verbindung herzustellen.

Schritt 3: Verbinden Sie sich mit der Smart Life App

1. Stellen Sie sicher, dass Ihr Mobiltelefon mit einem 2,4 GHz WiFi-Netzwerk verbunden ist (5 GHz wird nicht unterstützt).
2. Öffnen Sie die Smart Life App.
3. Tippen Sie auf dem Startbildschirm auf die Schaltfläche „+“, um ein neues Gerät hinzuzufügen.
4. Wählen Sie „Luftentfeuchter“ oder die entsprechende Kategorie.
5. Die App wird das Gerät automatisch erkennen. Falls nicht, wählen Sie „Manuelle Hinzufügung“ und folgen Sie den Anweisungen auf dem Bildschirm.
6. Bestätigen Sie, dass die WiFi-Anzeige blinkt und fahren Sie mit dem Verbindungsprozess fort.
7. Sobald die Verbindung erfolgreich ist, bleibt die WiFi-Anzeige dauerhaft an.

Schritt 4: Steuern Sie Ihr Gerät

• Nach erfolgreicher Kopplung können Sie den Luftentfeuchter über die App steuern, Timer einstellen, Luftfeuchtigkeitswerte anpassen und den Betrieb remote überwachen.
• Stellen Sie sicher, dass Ihr Mobilgerät und der Luftentfeuchter mit dem Internet verbunden bleiben, um den Fernzugriff zu gewährleisten.

Hinweis:

• Wenn die WiFi-Anzeige nicht blinkt, starten Sie das Gerät neu und wiederholen Sie den Vorgang.
• Wenn die Verbindung fehlschlägt, stellen Sie sicher, dass Ihr Router ein 2,4 GHz Netzwerk ausstrahlt und versuchen Sie es erneut.

Nun ist Ihr TD2410 verbunden und bereit zur Verwendung mit der Smart Life App!

ENTFERNEN DES ANGESAMMELTEN WASSERS

Wenn der Wasserauffangbehälter voll ist, leuchtet die TANK-FULL-Anzeigenleuchte, wird der Betrieb automatisch eingestellt und ertönt 15 Mal ein Piepton, um den Benutzer darauf aufmerksam zu machen, dass der Wasserbehälter entleert werden muss.

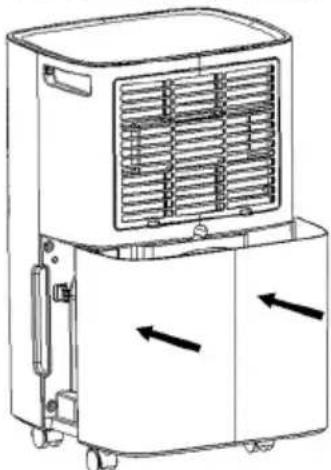

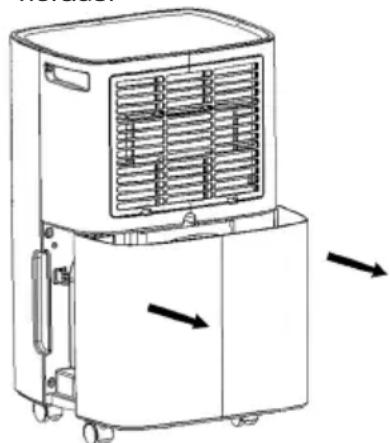

Leeren des Wasserauffangbehälters

1. Drücken Sie leicht mit beiden Händen auf die Seiten des Behälters und ziehen Sie diesen vorsichtig heraus.

1. Entleeren Sie das angesammelte Wasser.

1. Entfernen Sie nicht den Schwimmer aus dem Wasserbehälter. Der Wasserstandsensor kann den Wasserpegel ohne Schwimmer nicht mehr richtig erkennen und es kann Wasser aus dem Wasserbehälter austreten.

1. Wenn der Wasserauffangbehälter verschmutzt ist, reinigen Sie ihn mit kaltem oder lauwarmem Wasser. Verwenden Sie keine Reinigungsmittel, Scheuerpads, chemisch behandelte Staubtücher, Waschbenzin, Verdünnungsmittel, oder andere Lösungsmittel, da hierdurch der Wasserbehälter verkratzt und beschädigt werden kann und dies zu einem Auslaufen des Wassers führen kann.

2. Wenn Sie den Wasserauffangbehälter wieder einsetzen, drücken Sie den Behälter vorsichtig mit beiden Händen in Position. Wenn der Behälter nicht richtig eingesetzt wurde, wird der „TANK FULL“-Sensor (Behälter voll) aktiviert und der Luftentfeuchter ausgeschaltet.

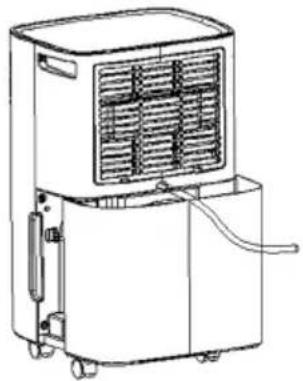

Durchgehender Wasserablauf

Das Gerät ist mit einem durchgehenden Wasserablauf ausgestattet. Setzen Sie einen Plastikschlauch (Innendurchmesser: 10 mm) in die Ablauföffnung (an der Zwischenplatte). Greifen Sie ihn dabei über die Seite des Wasserbehälters, setzten Sie ihn ein und richten Sie ihn aus. Das Wasser im Auffangbehälter kann durchgehend über den Ablauf des Geräts abfließen. (Rohr nicht im Paket enthalten)

Reinigung des Luftentfeuchters

Um das Gehäuse zu reinigen:

Wischen Sie es mit einem weichen, feuchten Tuch ab.

Um den Luftfilter zu reinigen:

1. Öffnen Sie zuerst das Einlassgitter und waschen Sie es mit Wasser.

1. Setzen Sie den Luftfilter ein.

Setzen Sie den Filter gleichmäßig in das Gitter ein.

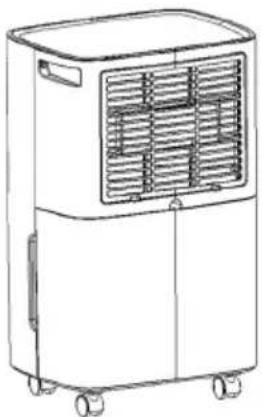

Lagerung des Luftentfeuchters

Wenn das Gerät längere Zeit nicht benutzt wird und Sie es verstauen möchten, beachten Sie folgende Schritte:

1. Entleeren Sie das restliche Wasser aus dem Abwassertank.
2. Rollen Sie das Netzkabel auf und legen Sie es in den Wassertank.
3. Reinigen des Luftfilters.
4. An einem kühlen und trockenen Ort entsorgen.

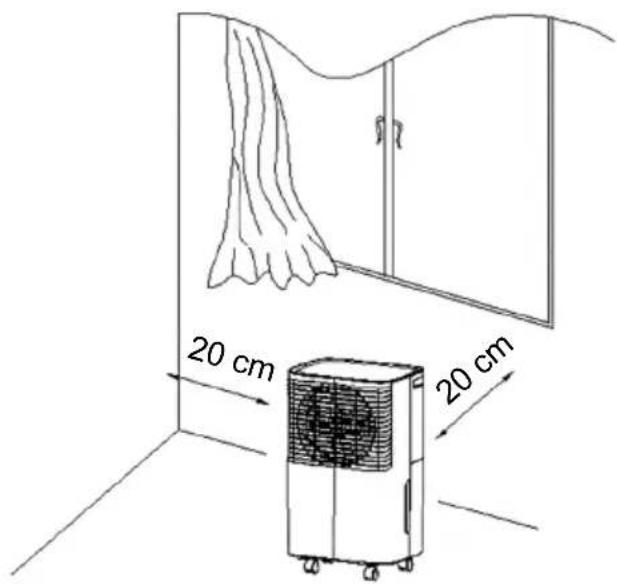

Halten Sie den Mindestabstand um den Luftentfeuchter ein, wenn das Gerät in Betrieb ist, wie links abgebildet.

20 cm 20 cm

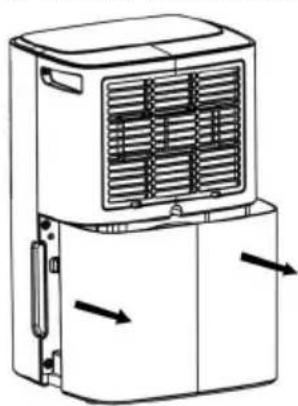

1. Rollen entfernen

Ziehen Sie den Wassertank heraus, entnehmen Sie die im Wassertank befindlichen Rollen und setzen Sie den Wassertank wieder ein.

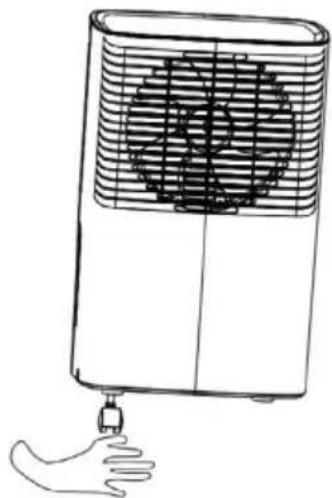

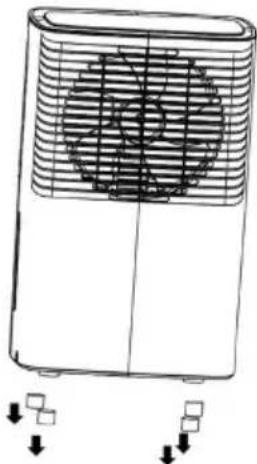

2. Fußpolster entfernen

Kippen Sie das Gerät und ziehen Sie die am Chassis montierten Gummifüße heraus.

Setzen Sie die Rolle in die dafür vorgesehene Öffnung am Chassis ein, drücken Sie die Rolle mit der Hand nach unten und schieben Sie sie senkrecht zum Chassis, bis sie einrastet.

5. Wiederholen Sie Schritt 2, um die anderen Rollen zu installiere

6. Installation abgeschlossen

FEHLERBEHEBUNG

Wenn eine der unten aufgeführten Bedingungen auftritt, überprüfen Sie bitte folgende Punkte, bevor Sie den Kundendienst anrufen.

Problem Mögliche Ursachen Lösung
Das Gerät funktioniert nicht.	Ist das Netzkabel abgezogen?	Stecken Sie das Netzkabel in die Steckdose.
	Blinkt die Anzeigeleuchte für vollen Tank? (Der Tank ist voll oder falsch eingesetzt.)	Leeren Sie das Wasser im Abwassertank und setzen Sie den Tank wieder ein.
	Liegt die Raumtemperatur über 35°C oder unter 5°C?	Die Schutzvorrichtung ist aktiviert und das Gerät kann nicht gestartet werden.
Die Luftentfeuchtung funktioniert nicht.	Ist der Luftfilter verstopft?	Reinigen Sie den Luftfilter gemäß den Anweisungen im Kapitel „Reinigen des Luftentfeuchters“.
	Ist der Einlass- oder Auslassschlauch verstopft?	Beseitigen Sie die Verstopfung aus dem jeweiligen Schlauch.
Es wird keine Luft abgegeben. Ist der Luftfilter verstopft?		Reinigen Sie den Luftfilter gemäß den Anweisungen im Kapitel „Reinigen des Luftentfeuchters“.
Das Gerät ist laut.	Ist das Gerät geneigt oder instabil?	Versetzen Sie das Gerät an einen stabilen, robusten Standort.
	Ist der Luftfilter verstopft?	Reinigen Sie den Luftfilter gemäß den Anweisungen im Kapitel „Reinigen des Luftentfeuchters“.

HINWEIS FÜR WARTUNGSARBEITEN

1. Überprüfen Sie den Bereich

Bevor Sie mit der Arbeit an Systemen beginnen, die entflammbares Kältemittel enthalten, sind Sicherheitsprüfungen erforderlich, um sicherzustellen, dass die Entzündungsgefahr minimiert ist. Bei der Reparatur des Kühlsystems sind folgende Vorkehrungsmaßnahmen zu treffen, bevor mit der Arbeit am System begonnen wird.

2. Arbeitsvorgang

Die Arbeiten sind in einem kontrollierten Verfahren durchzuführen, um das Risiko von entflammbarem Gas oder Dämpfen während der Durchführung der Arbeiten zu minimieren.

3. Allgemeiner Arbeitsbereich

Das Wartungspersonal und andere, die in jenem Bereich arbeiten, sind über die Art der durchgeführten Arbeiten in Kenntnis zu setzen. Arbeiten in geschlossenen Räumen sind zu vermeiden. Der Bereich um den Arbeitsbereich ist abzutrennen. Stellen Sie sicher, dass die Bedingungen in dem Bereich durch die Kontrolle von entflammbarem Material gesichert wurden.

4. Prüfung auf Kältemittel

Der Bereich ist mit einem entsprechenden Kältemitteldetektor vor und während den Arbeiten zu prüfen, um sicherzustellen, dass der Techniker auf möglicherweise entflammbare Atmosphären aufmerksam gemacht wird. Stellen Sie sicher, dass das Leckerkennungsgerät für die Nutzung mit

entflammbaren Kältemitteln geeignet ist, d. h. keine Funkenbildung, adäquat versiegelt oder eigensicher.

5. Bereitstellung eines Feuerlöschers

Sollten Schweißarbeiten am Kühlgerät oder einem dazugehörigen Bauteil durchgeführt werden, so ist ein geeignete Feuerlöschgerät bereitzustellen. Stellen Sie einen Trockenpulver- oder CO2-Feuerlöscher im Ladebereich bereit.

6. Keine Zündquellen

Bei Arbeiten an einem Kühlmittelsystem, bei denen eine Rohrleitung freigelegt wird, die entflammbares Kältemittel führt oder führte, dürfen keine Zündquellen nutzen, die zur Gefahr eines Feuers oder einer Explosion führen könnten. Alle möglichen Zündquellen, darunter Zigaretten, sind in ausreichendem Abstand vom Ort der Installation, der Reparatur, der Demontage und der Entsorgung aufzubewahren, an dem möglicherweise entflammbare Kältemittel in die Umgebung entweichen können. Vor den Arbeiten ist der Bereich rund um das Gerät zu beobachten, um sicherzustellen, dass keine entflammbaren Gefahren oder Risiken der Entzündung vorhanden sind. Es sind "Nichtraucher"-Schilder aufzustellen.

7. Belüfteter Bereich

Stellen Sie sicher, dass der Bereich offen und entsprechend belüftet ist, bevor Sie das System aufbrechen oder Schweißarbeiten durchführen. Während den Arbeiten ist ein gewisser Grad der kontinuierlichen Belüftung sicherzustellen. Die Belüftung sollte freigesetztes Kältemittel sicher verteilen und vorzugsweise nach draußen in die Atmosphäre befördern.

8. Prüfung des Kältemittelgeräts

Wenn elektrische Bauteile ausgetauscht werden, müssen diese für den Zweck und die richtige Spezifikation geeignet sein. Die Wartungsanweisungen des Herstellers sind jederzeit zu befolgen. Wenden Sie sich im Zweifelsfall für Hilfe an die technische Abteilung des Herstellers.

Die folgenden Prüfungen sind an Installationen vorzunehmen, die entflammbares Kältemittel verwenden:

- die Ladekapazität entspricht der Größe des Raums, in dem die kältemittelführenden Komponenten installiert sind;

- die Belüftungsmaschine und -auslässe funktionieren ordnungsgemäß und sind nicht blockiert.

9. Überprüfung von elektrischen Geräten

Reparatur- und Wartungsarbeiten an elektrischen Komponenten müssen anfängliche Sicherheitsprüfungen und die Inspektion der Komponenten umfassen. Sollte ein Mangel festgestellt werden, der eine Gefährdung der Sicherheit darstellt, so darf der Kreislauf nicht an das Stromnetz angeschlossen werden, sofern der Mangel nicht zufriedenstellend behoben wurde. Sollte der Mangel nicht umgehend behoben werden können, der Betrieb jedoch weiterhin notwendig sein, so ist eine adäquate vorübergehende Lösung zu finden. Dies ist dem Besitzer des Geräts zu melden, damit alle Parteien darüber in Kenntnis gesetzt werden können.

Die anfänglichen Sicherheitsprüfungen müssen folgende Punkte umfassen:

- die Kondensatoren sind entladen. Dies ist auf sichere Weise durchzuführen, um eine mögliche Funkenbildung zu vermeiden;

- während der Auffüllung, der Wiederherstellung oder der Säuberung des Systems liegen keine stromführenden Komponenten oder Drähte frei;

- es besteht eine durchgehende Erdung.

10. Reparaturen an versiegelten komponenten

Während der Reparatur von versiegelten Komponenten ist jegliche Stromversorgung vom verwendeten Gerät zu trennen, bevor versiegelte Abdeckungen usw. abgenommen werden.

Sollte es absolut notwendig sein, dass das Gerät während der Wartung am Stromnetz angeschlossen ist, so ist eine dauerhafte Art der Leckerkennung am kritischsten Punkt zu platzieren, um vor einer potenziell gefährlichen Situation zu warnen.

Besondere Aufmerksamkeit ist auf folgende Punkte zu richten, um sicherzustellen, dass das Gehäuse durch die Arbeiten an elektrischen Komponenten nicht derart beeinträchtigt wird, dass der Schutzgrad davon betroffen ist. Hierzu gehören Schäden an Kabeln; eine überschüssige Anzahl von Anschlüssen; Anschlüsse, die nicht den Originalvorgaben entsprechen; Schäden an Dichtungen; unsachgemäße Anbringung von Stopfbuchsen usw.

Stellen Sie sicher, dass das Gerät sicher montiert ist.

Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterial nicht derart verschließen sind, dass sie nicht länger zur Vorbeugung des Eindringens entflammbarer Atmosphären genutzt werden können. Ersatzteile müssen den technischen Vorgaben des Herstellers entsprechen.

HINWEIS: Die Nutzung von Silikondichtmittel kann die Effektivität einiger Arten von Leckerkennungsgeräten beeinträchtigen. Eigensichere Komponenten müssen vor der jeweiligen Arbeit nicht isoliert werden.

11. Reparaturen an eigensicheren komponenten

Bringen Sie keine dauerhaften induktiven oder Kapazitätslasten am Kreislauf an, ohne zuvor sichergestellt zu haben, dass hierdurch die zulässigen Spannungs- und Stromwerte für das genutzte Gerät nicht überschritten werden. Eigensichere Komponenten sind die einzigen Komponenten, an denen in einer entflammbaren Atmosphäre gearbeitet werden kann. Das Prüfgerät sollte die richtigen Nennwerte erfüllen.

Tauschen Sie Komponenten nur durch die vom Hersteller vorgegebenen Ersatzteile aus. Andere Bauteile können zur Entzündung von freigesetztem Kältemittel in der Atmosphäre führen.

12. Verkabelung

Überprüfen Sie, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßigem Druck, Schwingungen, scharfen Kanten oder sonstigen nachteiligen Umwelteinflüssen ausgesetzt ist. Die Überprüfung sollte zudem die Auswirkung der Alterung oder kontinuierlicher Schwingungen von Quellen wie dem Kondensator oder den Ventilatoren berücksichtigen.

13. Leckerkennung für brennbare Kältemittel

Unter keinen Umständen sind mögliche Zündquellen für die Suche nach oder die Erkennung von Kältemittellecks zu verwenden. Es dürfen keine Halogenfackeln (oder ein anderer Detektor mit offener Flamme) verwendet werden.

14. Methoden zur Leckerkennung

Folgende Methoden zur Leckerkennung gelten bei Systemen mit entflammbaren Kältemitteln als akzeptabel.

Für die Erkennung von entflammbarem Kältemittel sind elektronische Leckdetektoren zu nutzen, wobei die Empfindlichkeit möglicherweise nicht adäquat ist oder neu kalibriert werden muss. (Erkennungsgeräte sind in einem Bereich frei von Kältemitteln zu kalibrieren.) Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle und für das verwendete Kältemittel geeignet ist.

Leckerkennungsflüssigkeiten sind für die Nutzung mit den meisten Kältemitteln geeignet, die Nutzung von chlorhaltigen Reinigungsmitteln ist jedoch zu vermeiden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohre beschädigen kann.

Sollten der Verdacht eines Lecks bestehen, so sind alle offenen Flammen zu entfernen/löschen.

Wird ein Kältemittelleck festgestellt, das ein Hartlöten erforderlich macht, muss das gesamte Kältemittel aus dem System geleert werden. Anschließend ist sauerstofffreier Stickstoff (OFN) sowohl vor als auch während des Lötvorgangs durch das System zu spülen.

15. Entfernung und Evakuierung

Wenn Sie den Kältemittelkreislauf für Reparaturen – oder zu einem anderen Zweck – aufbrechen, sind konventionelle Verfahren anzuwenden. Es ist jedoch wichtig, bewährte Methoden zu befolgen, da die Gefahr der Entflammbarkeit besteht. Befolgen Sie folgendes Verfahren:

• Entfernen Sie das Kältemittel.
• Reinigen Sie den Kreislauf mit inertem Gas.

• Entleeren:

• Reinigen Sie den Kreislauf erneut mit inertem Gas.

• Öffnen Sie den Kreislauf, indem Sie ihn aufschneiden oder löten.

Die Kältemittelladung ist in den entsprechenden Flaschen aufzubewahren. Das System ist mit sauerstofffreiem Stickstoff (OFN) „durchzuspülen“, um die Sicherheit des Geräts zu gewährleisten. Dieser Vorgang muss mehrmals wiederholt werden. Verwenden Sie hierfür keine Druckluft und keinen Sauerstoff. Spülen Sie den Kreislauf durch, indem Sie das Vakuum im System mit OFN aufbrechen und es kontinuierlich füllen, bis der Arbeitsdruck erreicht ist. Lassen Sie den OFN anschließend in die Atmosphäre ab und stellen Sie schließlich wieder ein Vakuum her. Dieser Vorgang ist mehrfach zu wiederholen, bis sich kein Kältemittel mehr im System befindet. Wenn die letzte OFN-Ladung verwendet wird, ist das System auf Atmosphärendruck zu bringen, um mit den Arbeiten beginnen zu können. Dieser Vorgang ist absolut notwendig, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen. Stellen Sie sicher, dass der Auslass für die Vakuumpumpe nicht an eine Zündquelle angeschlossen und dass eine Belüftung vorhanden ist.

16. Verfahren zum Befüllen des Kältemittels

Neben dem üblichen Füllvorgang sind folgende Anforderungen zu befolgen.

• Stellen Sie sicher, dass beim Auffüllen des Geräts keine Kontaminierung mit verschiedenen Kältemitteln stattfindet. Schläuche und Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren.
• Flaschen sind aufrecht aufzustellen.
• Stellen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befüllen.
• Kennzeichnen Sie das System, wenn es vollständig befüllt ist (wenn nicht bereits geschehen).
• Achten Sie besonders darauf, das Kühlsystem nicht zu überfüllen.

Bevor Sie das System wieder befüllen, ist es mit OFN auf Druck zu testen. Das System ist nach Abschluss des Füllvorgangs und vor der Inbetriebnahme auf Lecks zu überprüfen. Bevor der Betriebsort verlassen wird, ist das System erneut auf Lecks zu prüfen.

17. Außerbetriebnahme

a) Bevor dieser Vorgang durchgeführt wird, ist es wichtig, dass sich der Techniker mit dem Gerät und allen Einzelheiten vertraut macht. Es wird empfohlen, jegliches Kältemittel sicher wiederzugewinnen. Bevor dieser Schritt durchgeführt wird, ist eine Öl- und Kältemittelprobe zu entnehmen, sollte eine Analyse vor der Wiederverwendung des wiedergewonnenen Kältemittels erforderlich sein. Es ist wichtig, dass eine elektrische Leistung verfügbar ist, bevor die Aufgabe ausgeführt wird.

Machen Sie sich mit dem Gerät und seinem Betrieb vertraut.

b) Isolieren Sie das System elektrisch.

c) Bevor Sie dies versuchen, stellen Sie sicher das:mechanisches Fördergerät vorhanden ist, falls erforderlich, um Kältemittelflaschen zu befördern;persönliche Schutzausrüstung vorhanden ist und ordnungsgemäß genutzt wird; der Wiedergewinnungsprozess jederzeit von einer zugelassenen Person überwacht wird; die Wiedergewinnungsgeräte und -flaschen entsprechen den jeweiligen Standards.

d) Pumpen Sie das Kältemittelsystem nach Möglichkeit ab.

e) Sollte ein Vakuum nicht möglich sein, so bringen Sie ein Verteilrohr an, um Kältemittel aus verschiedenen Teilen des Systems entfernen zu können.

f) Achten Sie darauf, dass die Flasche auf der Waage steht, bevor Sie mit der Wiedergewinnung beginnen.

g) Nehmen Sie das Wiedergewinnungsgerät gemäß den Anweisungen des Herstellers in Betrieb.

h) Flaschen nicht überfüllen(nicht mehr als 80 % des Flüssigvolumens).

i) Überschreiten Sie nicht den maximalen Arbeitsdruck der Flasche, auch nicht vorübergehend.

j) Wenn die Flaschen ordnungsgemäß befüllt wurden und der Vorgang abgeschlossen ist, stellen Sie sicher, dass die Flaschen und das Gerät umgehend vom Betriebsort entfernt werden und dass alle Isolierungsventile des Geräts geschlossen sind.

k) Wiedergewonnenes Kältemittel darf nicht in ein anderes Kühlsystem zu füllen, sofern es nicht gereinigt und geprüft wurde.

18. Beschriftung

Geräte sind zu kennzeichnen, dass sie außer Betrieb genommen und das Kältemittel entnommen wurde. Die Kennzeichnung ist mit Datum und Unterschrift zu versehen. Stellen Sie sicher, dass die Geräte mit Kennzeichnungen versehen sind, die darauf hinweisen, dass das Gerät entflammbares Kältemittel enthält.

19. Wiederherstellung

Wenn Sie Kältemittel aus einem System wiedergewinnen, sei es zur Wartung oder zur Außerbetriebnahme, wird empfohlen, dass jegliches Kältemittel sicher entfernt wird.

Wenn Sie Kältemittel in Flaschen füllen, stellen Sie sicher, dass nur entsprechende Kältemittelflaschen verwendet werden. Stellen Sie sicher, dass die richtige Anzahl von Flaschen für die gesamte Systemfüllung vorhanden ist. Alle verwendeten Flaschen sind für das wiedergewonnene Kältemittel vorgesehen und für dieses Kältemittel gekennzeichnet (d. h. spezielle Flaschen für die Wiedergewinnung von Kältemittel). Die Flaschen müssen mit einem Druckablassventil und entsprechenden Abschaltventil in guten Zustand versehen sein. Leere Falschen sind luftleer gepumpt und nach Möglichkeit vor der Wiedergewinnung gekühlt.

Das Ablassgerät muss in gutem Zustand, mit einer Reihe von Anweisungen in Bezug auf das vorhandene Gerät versehen und für die Wiedergewinnung von entflammbarem Kältemittel geeignet sein.

Darüber hinaus muss eine Reihe von kalibrierten Waagen vorhanden und in gutem Zustand sein. Schläuche müssen mit leckfreien Trennvorrichtungen versehen und in gutem Zustand sein. Bevor Sie das Ablassgerät benutzen, überprüfen Sie, ob es in zufriedenstellendem Zustand ist, ob es ordnungsgemäß gewartet wurde, und ob dazugehörige elektrische Komponenten abgedichtet sind, um eine Entzündung im Falle der Freisetzung von Kältemittel zu verhindern. Wenden Sie im Zweifelsfall an den Hersteller.

Das wiedergewonnene Kältemittel ist in den entsprechenden Flaschen an den Kältemittellieferanten zurückzuschicken und der entsprechende Entsorgungsnachweis auszustellen. Mischen Sie keine Kältemittel in Auffangbehältern, vor allem nicht in Flaschen.

Sollten Kondensatoren oder Kondensatoröl entfernt werden, stellen Sie sicher, dass sie ausreichend abgepumpt wurden, um zu gewährleisten, dass kein entflammbares Kältemittel im Schmiermittel vorhanden ist. Der Ablassvorgang ist durchzuführen, bevor der Kondensator an den Lieferanten zurückgeschickt wird. Es darf lediglich eine elektrische Heizung für das Kondensatorgehäuse genutzt werden, um den Vorgang zu beschleunigen. Wenn Öl aus einem System abgelassen wird, ist dies sicher durchzuführen.

20. Transport von Geräten mit entflammbarem Kältemittel

Wird durch örtliche Vorschriften bestimmt.

21. Ausrangierte Geräte liefern brennbare Kältemittel

Siehe nationale Vorschriften.

22. Lagerung von verpackten (nicht verkauften) Geräten

Die Lagerung von Schutzverpackungen sollte so erfolgen, dass mechanische Schäden an den darin enthaltenen Geräten nicht zu einem Auslaufen des Kältemittels führt. Die maximale Anzahl von Geräteteilen, die gemeinsam gelagert werden dürfen, wird durch lokale Vorschriften bestimmt.

1. AAN/UIT
2. INSTELLING
3. SCHERM
4. TIMER
5. SNELHEID
