GEBRUIKSAANWIJZING TD-2410 Toyotomi

Bedankt om voor een TOYOTOMI-ontvochtiger te kiezen om uw en uw familie een comfortabele omgeving te bieden. Deze gebruikershandleiding bevat waardevolle informatie, noodzakelijk voor goede zorg en onderhoud van uw nieuwe ontvochtiger. Neem de tijd om de instructies aandachtig te lezen en alle operationele aspecten van deze ontvochtiger te leren kennen.

GARANTIE

Dit apparaat is vervaardigd volgens hoge kwaliteitsnormen en onderworpen aan strenge kwaliteits- controlles. Voor dit product geldt een fabrieksgarantie van 2 jaar vanaf de datum van aankoop. In Spanje en Portugal geldt als wettelijke minimale garantietermijn een periode van 3 jaar.

WAT DE GARANTIE DEKT

Deze garantie dekt materiaal- en fabricagefouten die zich voordoen bij normaal huishoudelijk gebruik van het apparaat, mits het volgens de instructies in deze handleiding wordt gebruikt.

WAT NIET ONDER DE GARANTIE VALT

De garantie is niet van toepassing op:

• Schade veroorzaakt door onjuist gebruik of onjuiste installatie;
• Normale slijtage, bijvoorbeeld van filters of pakkingen;
• Reparaties uitgevoerd door niet-geautoriseerde servicepunten;
• Schade door ongevallen, vallen, of overbelasting van het apparaat;
• Commercieel of industrieel gebruik, tenzij uitdrukkelijk anders vermeld.

WAT TE DOEN BIJ EEN DEFECT?

Als uw apparaat defect is, neem dan contact op met de verkoper waar u het heeft gekocht. Zij zullen u helpen met uw garantieclaim. Bewaar uw aankoopbewijs (bon of factuur), aangezien dit mogelijk nodig is.

Deze markering geeft aan dat dit product in de EU niet samen met ander huis-houdelijk afval verwijderd mag worden. Recycle het op een verantwoordelijke manier om het duurzaam hergebruik van grondstoffen te promoten en mogelijke schade aan het milieu of gevaar voor de volksgezondheid te voorkomen. Gebruik de retour- en inzamelpunten of neem contact op met de handelaar waar het product werd aangekocht om uw gebruikt apparaat in te leveren. Zij kunnen dit product naar een inzamelpunt voor milieuvriendelijke recycling brengen.

Koelmiddel R290: Global opwarmingspotentieel (GWP) 3

Apparaat gevuld met brandbaar gas R290.

Lees eerst de gebruikershandleiding voordat u het apparaat installeert en gebruikt.

Lees eerste de installatiehandleiding, voor installatie van het apparaat.

Lees eerste de onderhoudshandleiding, voor reparatie van het apparaat.

GEVAAR Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.

OPGELET Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in licht of matig letsel.

OPMERKING Wijst op belangrijke maar niet aan een gevaar gere- lateerde informatie, gebruikt om te wijzen op het risico op materiële schade.

Redenen van uitzondering

De fabrikant zal niet verantwoordelijk zijn als persoonlijk letsel of materiële schade werd veroorzaakt door volgende oorzaken:

1. Vernietiging van het product door verkeerd gebruik.
2. Het apparaat inschakelen, gebruiken of blijven gebruiken samen met een ander apparaat zonder het volgen van de instructies in

de handleiding van de fabrikant.

1. Wanneer het defect is veroorzaakt door directe blootstelling van het product aan corrosief gas.
2. Door slecht transport van het product.
3. Door bediening, reparatie en uitvaltijd van het product zonder de instructies in de handleiding te volgen.
4. Als het probleem is veroorzaakt door producten van andere fabrikanten.
5. Schade is veroorzaakt door natuurrampen, verkeerd gebruik van het milieu of overmacht. Als het apparaat onderhoud nodig heeft, neem dan contact op met uw dealer of plaatselijke servicecentrum om het meteen te laten repareren. Het apparaat moet worden onderhouden door een geautoriseerde technicus. In het tegenovergestelde geval kan dit ernstig letsel of de dood tot gevolg hebben. Als er koelmiddel lekt of als dit verwijderd moet worden tijdens installatie, onderhoud of demontage, dan moet dit uitgevoerd worden door erkende professionals of anders conform plaatselijke wetten en regelgeving.

HET KOELMIDDEL

• Om de werking van de luchtontvochtiger mogelijk te maken, circuleert een speciaal koelmiddel in het systeem. Het gebruikte koelmiddel is fluoride R290, dat speciaal gereinigd is. Het koelmiddel is brandbaar en geurloos. Bovendien kan het in bepaalde omstandigheden een explosie veroorzaken.
• In vergelijking met normale koelmiddelen, is R290 een niet vervuilend koelmiddel dat de ozonlaag niet zal aantasten. Het heeft ook minder invloed op de vorming van broeikasgassen. R290 heeft zeer goede thermodynamische eigenschappen, waardoor het een zeer hoog energierendement biedt. De units hoeven dus minder vaak gevuld te worden.
• Raadpleeg het typeplaatje voor de vulhoeveelheid R290.

WAARSCHUWING

• Het apparaat is gevuld met het brandbare gas R290.
• Het apparaat moet worden geïnstalleerd, gebruikt en bewaard in een kamer met een oppervlakte van meer dan 4m ^2 .
• Het apparaat moet worden bewaard in een ruimte zonder voort-durend werkende ontstekingsbronnen, bijv. open vlammen, een

gastoestel of een werkende elektrische kachel.

• Het apparaat moet worden bewaard in een goed geventileerde ruimte met afmetingen die overeenstemmen met de gespecificeerde afmetingen voor werking.
• Het apparaat moet worden opgeslagen op een manier waarop het NIET mechanisch beschadigd kan worden.
• Plaats geen obstakels op de ventilatieopeningen.
• Het apparaat NIET doorboren of verbranden.
• Houd er rekening mee dat het koelmiddel geurloos is.
• NIET gebruiken betekent het versnellen van het ontdooiproces of reiniging op een andere manier dan aanbevolen door de fabrikant.
• Onderhoud van de apparaten mag alleen worden uitgevoerd door een gekwalificeerde, erkende technicus volgens de instructies van de fabrikant.
• In geval van noodzakelijke reparaties, neem dan contact op met het erkende servicecentrum. Elke reparatie die wordt uitgevoerd door ongekwalificeerd personeel kan gevaarlijk zijn en leiden tot verlies van de productgarantie.
• De nationale regelgeving voor gas moet worden nageleefd.

VEILIGHEIDSMAATREGELEN

• Lees deze instructies zorgvuldig door om persoonlijk letsel of materiële schade aan gebruikers en anderen te voorkomen. Begrijp de inhoud van de handleiding en zorg ervoor dat u de vermelde veiligheidsmaatregelen opvolgt.
• Bedien het apparaat NIET met natte handen, spoel het NIET af met water en plaats het NIET in de buurt van een waterbron.
• Steek uw hand NIET in de luchtuitlaat of luchtinlaat.
• Plaats geen zware voorwerpen op de luchtuitlaat en ga er NIET direct op zitten.
• Gooi of plaats GEEN voorwerpen in de luchtontvochtiger.
• Gebruik de luchtontvochtiger NIET in de buurt van ontvlambare of explosieve gassen en plaats hem NIET in de buurt van een warmtebron.
• Schakel het apparaat NIET uit via de aan/uit knop; zet de aan/uit knop uit als het apparaat gedurende lange periode NIET gebruikt zal worden.
• Stop onmiddellijk met het gebruik en koppel de stroomtoevoer los als

er zich abnormale gebeurtenissen voordoen (zoals een brandlucht).

• Koppel de stroomtoevoer los tijdens onweer.
• Vervang het netsnoer NIET zonder goedkeuring, sluit het netsnoer in de helft aan of gebruik het parallel met andere elektrische apparaten met hoog vermogen.
• Demonteer, wijzig, repareer of reinig interne componenten NIET zonder toestemming.
• Verzeker tijdens het reinigen dat het apparaat gestopt is en de aan/uit knop uit staat.

AANDACHTSPUNTEN

• Plaats het apparaat op een vlakke en stevige ondergrond.
• Dompel het apparaat NIET onder in water en plaats het NIET in de buurt van een waterbron.
• Als het netsnoer of andere componenten beschadigd zijn of als er een abnormale situatie is, gebruik het apparaat dan NIET. Neem contact op met de aftersalesservice van de fabrikant of de plaats van aankoop.
• Dit apparaat is alleen bedoeld voor ontvochtiging binnenshuis en mag NIET voor andere doeleinden worden gebruikt.
• Gebruik dit product met de opgegeven voedingsspanning.
• Plaats geen zware voorwerpen op het apparaat.
• Kantel het apparaat NIET om schade aan de compressor te voorkomen.
• Steek geen voorwerpen in het apparaat om storingen te voorkomen.
• Wanneer het apparaat opnieuw moet worden opgestart nadat het is uitgeschakeld, wacht dan 3 minuten voordat u het normaal inschakelt.
• Als u verdeelstekkers of andere stroomverdelers gebruikt als voeding voor het apparaat, verzeker dan dat deze voldoen aan de nationale veiligheidsregels.
• Als het apparaat per ongeluk wordt gekanteld of omvalt of na een langeafstandstransport, moet het 4 uur rechtop worden gezet voordat u het inschakelt.
• Gebruik het apparaat NIET met een apparaat met een hoog vermogen dat hetzelfde stopcontact deelt.

• Gebruik dit apparaat in een omgeving met een kamertemperatuurbereik van 7°C tot 35°C.

• Gooi verpakkingsmateriaal NIET achteloos weg; recycling maakt deel uit van milieubewustzijn.

• Deze apparatuur is NIET bedoeld voor gebruik door personen met verminderde fysieke, cognitieve of mentale vermogens, of door personen (inclusief kinderen) met een gebrek aan ervaring en kennis, tenzij ze worden begeleid of geïinstrueerd door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen NIET zonder toezicht met dit apparaat spelen.
• Om optimale efficiëntie te verzekeren, moet deze ontvochtiger in een afgesloten ruimte gebruikt worden. Sluit alle deuren, vensters en andere ingangen van de kamer.
• Voorkom slechte warmteafvoer door de machine op minimaal 50 cm afstand van de muren te houden.
• Recycling: Deze markering geeft aan dat dit product in de EU NIET samen met ander huishoudelijk afval verwijderd mag worden. Recycle het op een verantwoordelijke manier om het duurzaam hergebruik van grondstoffen te promoten en mogelijke schade aan het milieu of gevaar voor de volksgezondheid te voorkomen. Gebruik de retour- en inzamelpunten of neem contact op met de handelaar waar het product werd aangekocht om uw gebruikt apparaat in te leveren. Zij kunnen dit product naar een inzamelpunt voor milieuvriendelijke recycling brengen.
• Onderhoud mag alleen worden uitgevoerd zoals wordt aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparaties die de hulp van ander gekwalificeerd personeel vereisen, moeten uitgevoerd worden onder toezicht van een persoon die ervaring heeft met het gebruik van brandbare koelmiddelen.

EIGENSCHAPPEN

Krachtige ontvochtigingsmogelijkheden

De ontvochtiger maakt gebruik van koeltechnologie en verwijdert krachtig vocht uit de lucht om de vochtigheidsgraad in de kamer te verlagen en de binnenlucht droog en comfortabel te houden.

Licht draagbaar ontwerp

De ontvochtiger is compact en licht gebouwd. De wielen onderaan op de unit maken het gemakkelijk om deze van kamer naar kamer te verplaatsen.

Werking bij lage temperatuur met automatisch ontdooien

Als de unit werkt bij een kamertemperatuur tussen 5°C en 12°C, zal deze elke 30 minuten stoppen om te ontdooien.

Als de unit werkt bij een kamertemperatuur tussen 12°C en 20°C, zal deze elke 45 minuten stoppen om te ontdooien.

Instelbare hygrostaat

Stel de gewenste vochtigheidsgraad in met de hygrostaat.

Timer aan/uit

Programmeer het apparaat om automatisch aan en uit te gaan.

Stille werking

De ontvochtiger werkt met een laag geluidsniveau.

Energie-efficiënt

Laag stroomverbruik van het apparaat.

WiFi-instelling

De WiFi-instelling maakt draadloze connectiviteit mogelijk, zodat je de ontvochtiger op afstand kunt bedienen en bewaken.

TECHNISCHE GEGEVENS

SPECIFICATIES

Model TD-2410
Voedingsspanning 220-240 V~, 50 Hz
Koelmiddel/vulling R290/45g

De ontvochtigingscapaciteit geldt bij een kamertemperatuur van 30°C met een relatieve vochtigheidsgraad van 80 %. Als de specificaties na publicatie van dit document verbeterd worden, zal het typeplaatje van het product de nieuwe specificaties weergeven.

De bedrijfstemperatuur bevindt zich in het bereik van 7°C tot 35°C en een maximum relatieve vochtigheidsgraad van 80 %. Als de kamertemperatuur buiten dit bereik is, zal de unit niet normaal werken. De GWP-waarde van het R290-koelmiddel is 3.

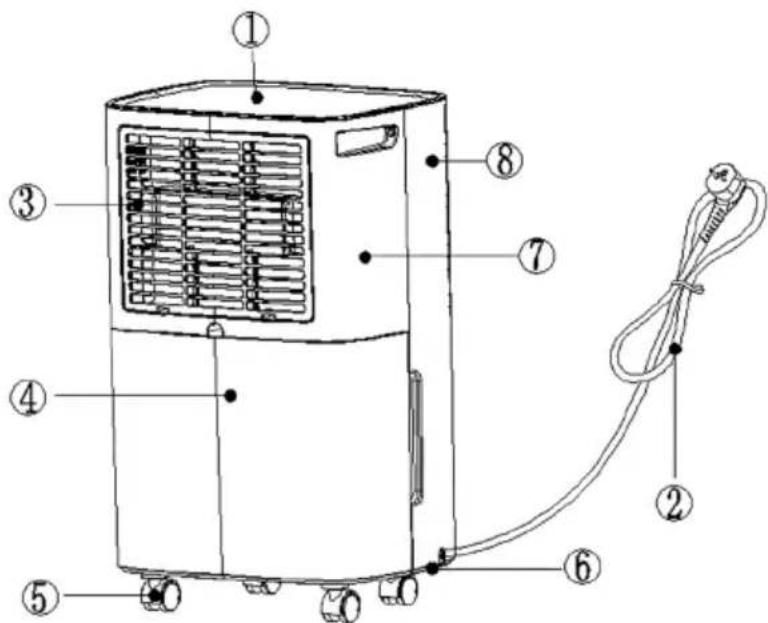

PRODUCTDIAGRAM

Onderdelen

1. Bovenste paneel 2. Netvoeding	3. Filterdoos
4. Watertank 5. Wiel 6. Steun
7. Achterbehuizing 8. Voorplaat

OPTIONEEL

1. Filterdoek met actieve koolstof (Optioneel)

BEDIENINGSHANDLEIDING

HOOG LAAG TIMER 88 INSTELLING AAN/UIT WATER VOL SNELHEID INSTELLING ⑤ ④ ③ ② ①

De indicator heeft 3 functies:

1. Als de stekker van de unit in het stopcontact steekt, zal deze de vochtigheidsgraad in de kamer aangeven.
2. Als u de vochtigheid instelt, geeft hij de door u geselecteerde vochtigheid aan.
3. Als u de tijdstippen programmeert dat het apparaat moet in- of uitschakelen, geeft hij de tijd aan.
4. Als de luchtvochtigheid lager is dan 40 %, toont hij "40".
5. Als de luchtvochtigheid hoger is dan 80 %, toont hij "80".

BEDIENINGSHANDLEIDING

1. Het aan/uit-indicatielampje gaat branden als de stekker van de unit in het stopcontact gestoken wordt, ongeacht of de unit in werking is.

2. Druk eenmaal op de knop om het apparaat te starten. Druk de knop nogmaals in om het apparaat te stoppen.

3. Druk op de knop als volgt: Druk om de gewenste ventilatorsnelheid in te stellen. Er kan worden ingesteld tussen hoge en lage snelheid.
4. Druk op de knop Ⓤ om de gewenste vochtigheidsgraad in de kamer in te stellen. Dit kan worden ingesteld tussen 40 % en 80 %, met intervallen van 5 %. Als het apparaat een periode heeft gewerkt, als de omgevingsvochtigheid 2 % lager is dan de geselecteerde vochtigheid, stopt de compressor en stopt de ventilator 3 minuten later;Als de omgevingsvochtigheid gelijk aan de geselecteerde vochtigheid of 2 % hoger is dan de geselecteerde vochtigheid, start de compressor opnieuw na een beveiligingstijd van 3 minuten.
5. Druk op de Ⓖ-knop om de timer in te stellen: Druk op de knop om de tijd te programmeren wanneer het apparaat moet in-en uitschakelen. Als u het programmeren van de timer wilt stoppen, druk dan op de knop om te tijd in te stellen op 00, en druk op de knop. De knop schakelt van 00-01-02 .....23-24. Dit is de geprogrammeerde tijd om het apparaat in te schakelen. De geprogrammeerde tijd wordt geannuleerd als de compressor elke keer handmatig moet worden geschakeld. De geprogrammeerde tijd blijft ongewijzigd als de machine stopt met werken als gevolg van een volle watertank of tijdens het ontdooien.

WIFI-INSTELLING

Uw luchtontvochtiger TD2410 heeft WiFi-connectiviteit, zodat u deze op afstand kunt bedienen met de Smart Life-app. Volg de onderstaande stappen om uw apparaat te verbinden:

Stap 1: Download de app

- Scan de QR-code hieronder om de Smart Life-app te downloaden, of zoek naar "Smart Life" in de App Store (iOS) of de Google Play Store (Android).

- Installeer de app en maak een account aan door u te registreren met uw e-mail of telefoonnummer.

Stap 2: Ga naar de WiFi-instellingsmodus

• Zorg ervoor dat de luchtontvochtiger is aangesloten en ingeschakeld.
• Bij de eerste inschakeling zal het apparaat in de stand-bymodus gaan en het POWER-lampje zal groen oplichten.
• Om de WiFi-koppelmodus te activeren, houdt u de FAN-knop 3 seconden ingedrukt totdat u een pieptoon hoort. Het WiFi-lampje begint te knipperen, wat aangeeft dat het apparaat klaar is om verbinding te maken.

Stap 3: Verbinden met de Smart Life-app

1. Zorg ervoor dat uw mobiele telefoon is verbonden met een 2,4 GHz WiFi-netwerk (5 GHz wordt niet ondersteund).
2. Open de Smart Life-app.
3. Tik op het startscherm op de knop "+" om een nieuw apparaat toe te voegen.
4. Kies "Luchtontvochtiger" of de juiste categorie.
5. De app zal het apparaat automatisch detecteren. Als dit niet gebeurt, selecteert u handmatige toevoeging en volgt u de instructies op het scherm.
6. Bevestig dat het WiFi-lampje knippert en ga verder met het verbindingsproces.
7. Zodra de verbinding is gelukt, blijft het WiFi-lampje vast branden.

Stap 4: Controleer uw apparaat

• Na een succesvolle koppeling kunt u de luchtontvochtiger via de app bedienen, timers instellen, de luchtvochtigheid aanpassen en de werking op afstand monitoren.
• Zorg ervoor dat uw mobiele apparaat en de luchtontvochtiger verbonden blijven met het internet voor toegang op afstand.

Opmerking:

• Als het WiFi-lampie niet knippert, start het apparaat dan opnieuw op en herhaal het proces.
• Als de verbinding mislukt, zorg er dan voor dat uw router een 2,4 GHz-netwerk uitzendt en probeer het opnieuw.

Nu is uw TD2410 verbonden en klaar voor gebruik met de Smart Life-app!

Als de afvoertank vol is, gaat het lampje van de indicator Tank vol aan, de machine stopt automatisch met werken en de zoemer piept 15 keer om de gebruiker te waarschuwen dat de afvoertank moet worden geleegd.

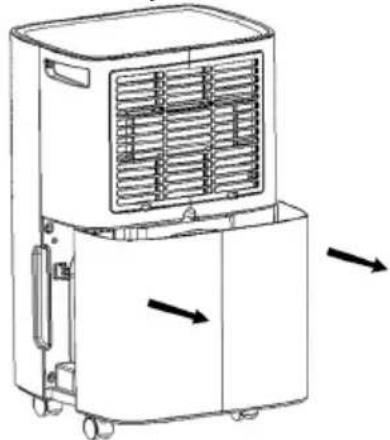

De afvoertank legen

1. Druk de zijkanten van de tank met beide handen licht in en trek de tank voorzichtig naar buiten.

1. Gooi het verzamelde water weg.

1. Verwijder de vlotter niet uit de watertank. De sensor Water vol kan het waterniveau dan niet correct vaststellen en er kan water uit de watertank lekken.

1. Als de afvoertank vuil is, spoel hem dan om met koud of lauwwarm water. Gebruik geen wasmiddel, schuursponsjes, chemisch behandelde doeken, benzine, wasbenzine, terpentijn of ander oplosmiddelen. Deze kunnen de tank bekrassen of beschadigen en zo waterlekkage veroorzaken.

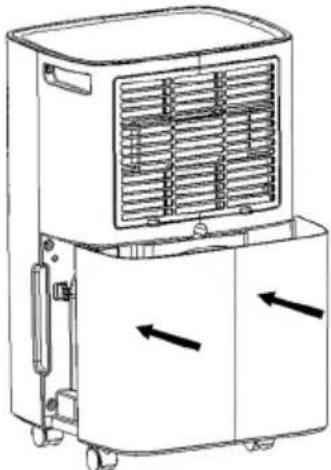

2. Druk de tank met beide handen stevig op zijn plaats om hem terug te plaatsen. Als de tank niet juist geplaatst is, wordt de sensor "TANK VOL" geactiveerd en zal de ontvochtiger niet werken.

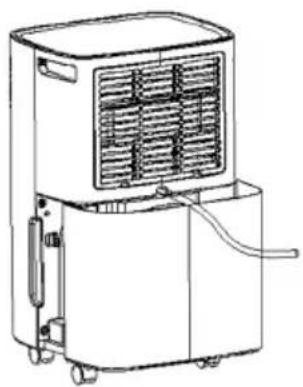

Voortdurende waterafvoer

Het apparaat werkt als een continue afvoeruitlaat. Gebruik een plastic buis (binnendiameter 10 mm) die u in het afvoergat plaatst (op de tussenplaat), laat deze aan één kant uit de watertank steken, installeer hem op zijn plaats en voer de afvoerpijp uit naar buiten.

Het water in de afvoertank kan continu worden afgevoerd vanuit de voortdurende uitlaat op het apparaat. (Pijp niet inbegrepen in de verpakking)

De ontvochtiger schoonmaken

Om het apparaat schoon te maken

Veeg het oppervlak af met een vochtige doek.

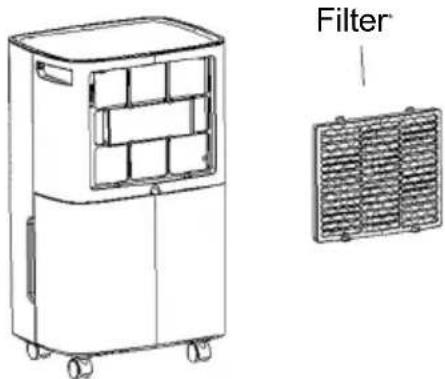

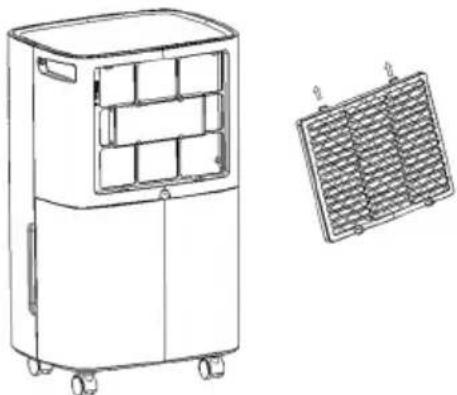

Om het luchtfilter schoon te maken

1. Open het inlaatrooster eerst en was het met water.

1. Het luchtfilter plaatsen.

Steek het filter voorzichtig in het rooster.

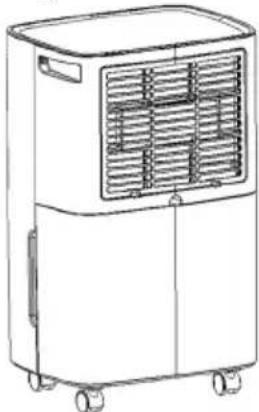

De ontvochtiger opbergen

Als de unit gedurende lange tijd niet gebruikt zal worden en u deze wil opbergen, volg dan volgende stappen:

1. Verwijder het achtergebleven water in de afvoertank.
2. Vouw het netsnoer op en plaats het in de watertank.
3. Het luchtfilter schoonmaken.
4. Berg de unit in een koele en droge plaats op.

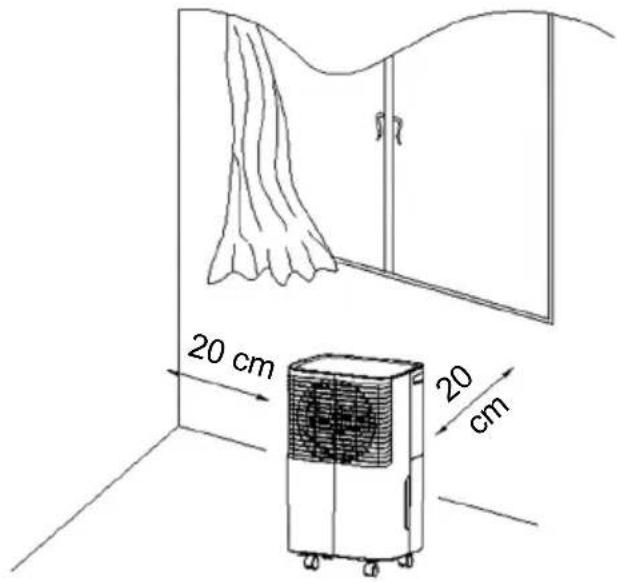

Handhaaf de minimum vrije ruimte rond de ontvochtiger als de unit in werking is, zoals weergegeven op de tekening aan de linkerkant.

20 cm 20 cm

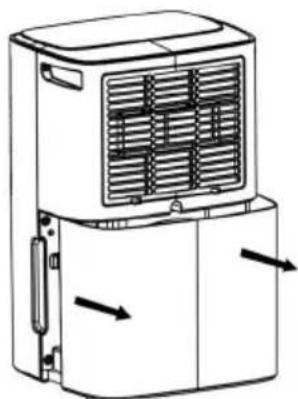

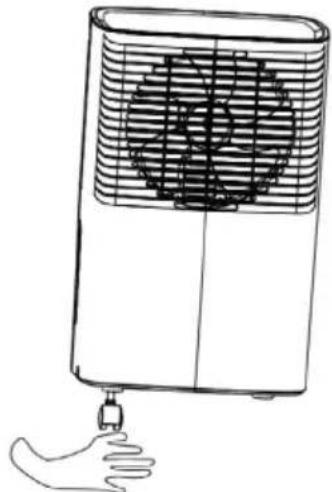

1. Verwijder de wielen

Trek de watertank eruit, haal de wielen uit de watertank en zet de watertank vervolgens terug.

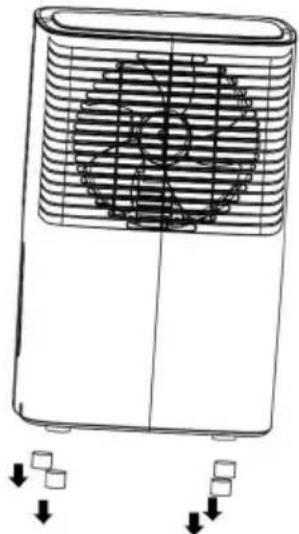

2. Verwijder de rubberen voetjes

Kantel de machine en trek de rubberen voetjes die op het chassis zijn geïnstalleerd eruit.

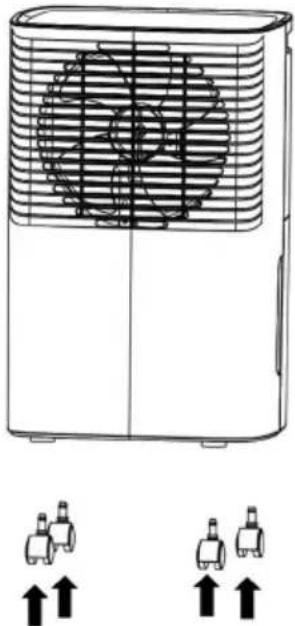

3. Installeer de wielen

Steek het wiel in het montagegat van het chassis, druk het wiel vervolgens met je hand naar beneden en duw het verticaal richting het chassis totdat het wiel op zijn plaats zit.

1. Montage van de wielen


1. Herhaal stap 2 om de andere wielen te installeren


1. Installatie voltooid

PROBLEMEN OPLOSSEN

Als een van de hieronder beschreven toestanden zich voordoet, controleer dan volgende zaken voordat u de klantendienst belt.

Probleem Mogelijke oorzaak Oplossing
De unit werkt niet.	Werd het netsnoer losgekop-peld?	Steek de stekker van het net-snoer in het stopcontact.
	Knippert het indicatielampje voor een volle tank? (De tank is vol of staat op een foute positie.)	Verwijder het water in de afvoertank en plaats de tank daarna opnieuw.
	Is de temperatuur van de ruimte hoger dan 35°C of lager dan 5°C?	Het beveiligingsapparaat is geactiveerd en het apparaat kan niet worden gestart.
De ontvochtigingsfunctie werkt niet.	Is het filter verstopt?	Maak het luchtfilter schoon zoals beschreven onder “Het luchtfilter schoonmaken”.
	Is de inlaatpijp of de afvoerpijp geblokkeerd?	Verwijder het obstakel uit de afvoerpijp of de inlaatpijp.
Er wordt geen lucht afgevoerd. Is	het filter verstopt?	Maak het luchtfilter schoon zoals beschreven onder “Het luchtfilter schoonmaken”.
Het apparaat is lawaaaiig.	Staat het apparaat scheef of instabiel?	Verplaats het apparaat naar een stabiele, stevige locatie.
	Is het filter verstopt?	Maak het luchtfilter schoon zoals beschreven onder “Het luchtfilter schoonmaken”.

OPMERKING VOOR ONDERHOUDSWERKEN

1. Controle van de omgeving

Voer vóór het werken aan systemen die brandbare koelmiddelen bevatten de veiligheidscontroles uit die nodig zijn om te verzekeren dat het risico op ontsteking minimaal is. Vooraleer het koelsysteem hersteld kan worden moet vóór aanvang van de werkzaamheden aan de volgende voorzorgsmaatregelen voldaan zijn.

2. Werkprocedure

Het werk zal uitgevoerd worden volgens een gecontroleerde procedure om het risico uit te sluiten dat er een brandbaar gas of brandbare damp aanwezig is terwijl het werk uitgevoerd wordt.

3. Algemene werkomgeving

Al het onderhoudspersoneel en alle andere personen die in de omgeving aan het werk zijn zullen op de hoogte gebracht worden van het werk dat uitgevoerd wordt. Werken in besloten ruimtes zal vermeden worden. De omgeving rond de werken zal afgezet worden. Verzeker dat de toestand in de ruimte veilig is en vrij is van brandbare stoffen.

4. Controle op de aanwezigheid van koelmiddel

De omgeving zal vóór en tijdens de werkzaamheden gecontroleerd worden met een geschikt detectiemiddel voor koelmiddel om te verzekeren dat de technicus op de hoogte is van mogelijk brandbare atmosferen. Verzeker dat de apparatuur die gebruikt wordt voor lekdetectie geschikt is om gebruikt te worden bij koelmiddelen, dit wil zeggen vonkvrij, adequaat afgedicht of intrinsiek veilig.

5. Aanwezigheid van een brandblusapparaat

Als er heet werk uitgevoerd wordt op de koeluitrusting of daaraan verbonden onderdelen zal geschikte brandblusapparatuur ter plaatse beschikbaar zijn. Plaats een brandblusapparaat met droog poeder of CO2 naast het laadgebied.

6. Geen ontstekingsbronnen

Niemand zal tijdens werken aan een koelsysteem waarbij leidingen blootgesteld worden waarin zich eerder het brandbare koelmiddel bevond of nog steeds in bevindt, ontstekingsbronnen gebruiken op een manier die een risico op brand of een explosie met zich meebrengt. Alle mogelijke ontstekingsbronnen, inclusief sigaretten roken, moeten op een voldoende afstand gehouden worden tijdens het installeren, herstellen, verwijderen en afvoeren. Tijdens deze handelingen kan brandbaar koelmiddel in de omgeving vrijkomen. Vóór aanvang van de werken zal de omgeving rond de apparatuur gecontroleerd worden om te verzekeren dat er geen brandgevaar of risico op explosie aanwezig is. Er zullen borden met "Verboden te roken" geplaatst worden.

7. Geventileerde omgeving

Verzeker dat de omgeving open is of dat er voldoende geventileerd wordt vooraleer het systeem te openen of heet werk uit te voeren. Het niveau van ventilatie zal behouden blijven tijdens de periode waarin de werkzaamheden uitgevoerd worden. De ventilatie moet vrijgekomen koelmiddel veilig afvoeren en het liefst zo veel mogelijk naar de atmosfeer verdrijven.

8. Controles van de koeluitrusting

Wanneer er elektrische onderdelen vervangen worden zullen de nieuwe onderdelen geschikt zijn voor hun doel en aan de juiste specificaties voldoen. De onderhoudsrichtlijnen van de fabrikant zullen te allen tijde gevolgd worden. Contacteer bij twijfel de technische dienst van de fabrikant voor bijstand.

De volgende controles zullen uitgevoerd worden bij installaties die brandbare koelmiddelen gebruiken:

- De grootte van de lading overeenkomstig de afmetingen van de kamer waarin de onderdelen die koelmiddel bevatten geïnstalleerd worden is;

- De in- en uitlaten van de ventilatie naar behoren werken en niet geblokkeerd worden.

9. Controle van elektrische apparatuur

Initiële veiligheidscontroles zullen deel uitmaken van de procedure voor het herstellen en onderhouden van elektrische onderdelen. Indien er een fout aanwezig is die de veiligheid in het gedrang kan brengen zal er geen voeding op het circuit aangesloten worden tot wanneer dit probleem opgelost is. Als de fout niet onmiddellijk gecorrigeerd kan worden maar de werking verder gezet moet worden, zal een adequate tijdelijke oplossing gebruikt worden. Dit zal gemeld worden aan de eigenaar van de uitrusting zodat alle partijen op de hoogte zijn.

Initiële veiligheidscontroles zullen het volgende bevatten:

- Dat condensatoren ontladen zijn: dit zal gebeuren op een veilige manier om de kans op vonken te vermijden;

- dat er geen onderdelen en bedrading onder spanning blootgesteld worden tijdens laden, recupereren of spoelen van het systeem;

- dat het systeem voortdurend geaard is.

10. Herstellingen aan afgedichte onderdelen

Tijdens herstellingen aan afgedichte onderdelen moet alle elektrische voeding afgekoppeld worden van de apparatuur vóór het verwijderen van afgedichte deksels, enz.

Als het absoluut nodig is dat de voeding tijdens onderhoudswerken aan de apparatuur aangesloten blijft moet een permanente lekdetectie geplaatst worden ter hoogte van het meest kritische punt om te waarschuwen voor een mogelijk gevaarlijke situatie.

Er zal in het bijzonder aandacht besteed worden aan het volgende om te verzekeren dat tijdens het werken aan elektrische onderdelen de behuizing niet gewijzigd wordt op een manier waarop het niveau van beveiliging beïnvloed wordt. Dit zal beschadiging van kabels, een teveel aan aansluitingen,

klemmenblokken die niet volgens specificatie zijn, beschadigingen aan dichtingen, onjuiste plaatsing van pakkingen, enz. bevatten.

Verzeker dat de apparatuur stevig gemonteerd is.

Verzeker dat de dichtingen of dichtingsmaterialen niet zodanig verouderd zijn dat ze het binnendringen van brandbare atmosferen niet meer kunnen voorkomen. Vervangonderdelen zullen voldoen aan de specificaties van de fabrikant.

OPMERKING: Het gebruik van siliconen afdichtingsmiddel kan de effectiviteit van sommige types van apparatuur voor lekdetectie verminderen. Intrinsiek veilige onderdelen moeten niet geïsoleerd worden vooraleer er aan gewerkt wordt.

11. Herstellingen aan intrinsiek veilige onderdelen

Breng geen permanent inductieve of capacitieve ladingen aan op het circuit zonder te verzekeren dat deze de maximaal toegelaten spanning en stroom voor de gebruikte apparatuur niet overschrijden. Intrinsieke veilige onderdelen zijn enkel deze onderdelen van het type waaraan gewerkt kan worden onder spanning in een brandbare atmosfeer. De testapparatuur zal van de juiste klasse zijn. Vervang onderdelen enkel door onderdelen met de specificaties van de fabrikant. Andere onderdelen kunnen leiden tot ontsteking van het koelmiddel in de atmosfeer ten gevolge van een lek.

12. Bekabeling

Controleer dat de bekabeling niet beïnvloed is door slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere negatieve omgevingseffecten. De controle zal ook rekening houden met de effecten van veroudering of voortdurende trillingen die veroorzaakt worden door compressoren of ventilatoren.

13. Lekdetectie voor brandbare koelmiddelen

Er zullen onder geen omstandigheden mogelijke ontstekingsbronnen gebruikt worden tijdens het zoeken naar of detecteren van lekken van koelmiddel. Een halidelamp (of een andere detector met open vlam) zal niet gebruikt worden.

14. Methodes van lekdetectie

De volgende methods van lekdetectie worden als aanvaardbaar beschouwd voor systemen die brandbaar koelmiddel bevatten.

Elektronische lekdetectoren zullen gebruikt worden om brandbare koelmiddelen te detecteren maar de gevoeligheid kan onvoldoende zijn of ze moeten opnieuw gekalibreerd worden (Detectieapparatuur zal gekalibreerd worden in een omgeving vrij van koelmiddel.) Verzeker dat de detector geen mogelijke ontstekingsbron is en geschikt is voor het gebruikte koelmiddel.

Vloeistoffen voor lekdetectie zijn geschikt voor gebruik voor de meeste koelmiddelen maar het gebruik van detergenten die chloor bevatten zal vermeden worden omdat het chloor kan reageren met het koelmiddel en het koperen leidingwerk kan corroderen.

Als er een vermoeden van een lek is zullen alle open vlammen verwijderd/gedoofd worden.

Als een lek van koelmiddel wordt gevonden waarvoor solderen vereist is, moet al het koelmiddel in het systeem gerecupereerd worden. Zuurstofvrije stikstof (OFN) zal dan door het systeem geblazen worden, zowel vóór als tijdens het soldeerwerk.

15. Verwijderen en verdrijven

Bij het openen van het koelmiddelcircuit om herstellingen uit te voeren - of voor een andere reden - zullen de conventionele procedures gebruikt worden. Het is echter belangrijk dat de beste praktijken gevolgd worden omdat er met brandbaarheid rekening gehouden moet worden. De volgende procedure zal gevolgd worden:

• Verwijder het koelmiddel;
- Spoel het circuit met een inert gas;
- Verdrijf;
- Spoel opnieuw met het inert gas;
- Open het circuit door snijden of solderen.

De lading aan koelmiddel zal gerecupereerd worden in de gepaste recuperatieflessen. Het systeem

zal gespoeld worden met OFN om de eenheid in een veilige toestand te brengen. Dit proces moet mogelijk enkele keren herhaald worden. Perslucht of zuurstof zal niet gebruikt worden voor deze taak. Spoeling zal bereikt worden door het breken van het vacuum met OFN en er zal verder gevuld worden tot de bedrijfsdruk bereikt wordt. Daarna wordt de druk afgelaten naar atmosfeer en wordt er uiteindelijk terug vacuum getrokken. Dit proces zal herhaald worden tot er zich geen koelmiddel meer in het systeem bevindt. Na het gebruiken van de laatste lading OFN zal de druk afgelaten worden tot atmosferische druk om werken aan de apparatuur toe te laten. Deze handeling is zeer belangrijk als er soldeerwerken aan het leidingwerk uitgevoerd moeten worden. Verzeker dat de uitlaat van de vacuumpomp zich niet in de buurt bevindt van ontstekingsbronnen en dat er ventilatie is.

16. Procedures voor het vullen van koelmiddel

Naast de conventionele laadprocedures zullen de volgende vereisten gevolgd worden.

• Verzeker dat de verschillende koelmiddelen niet gemengd worden tijdens het gebruiken van de laadapparatuur. Slangen of leidingen zullen zo kort mogelijk zijn om de hoeveelheid aan koelmiddel dat zich hierin kan bevinden te minimaliseren.
• De flessen zullen rechtop geplaatst worden.
• Verzeker dat het koelsysteem geaard is vooraleer het systeem met koelmiddel geladen wordt.
• Breng etiketten aan op het systeem als het volledig geladen is (als dit nog niet het geval is).
• Men moet uiterst voorzichtig zijn om het koelsysteem niet te overvullen.

Vooraleer het systeem opnieuw te laden zal er een druktest met OFN uitgevoerd worden. Het systeem zal na het laden, maar vóór ingebruikname, getest worden op lekken. Een tweede controle op lekken zal uitgevoerd laten vóór het verlaten van de site.

17. Ontmanteling

a) Vooraleer deze procedure uitgevoerd wordt is het van essentieel belang dat de technicus de apparatuur en al zijn details volledig kent. Het is goede praktijk dat alle koelmiddelen veilig verwijderd worden. Vóór het uitvoeren van deze taak zal een monster van de olie en het koelmiddel genomen worden voor het geval een analyse vereist is vooraleer het gerecupereerde koelmiddel opnieuw gebruikt wordt. Het is van essentieel belang dat er voeding beschikbaar is vooraleer met deze taak gestart wordt.

Leer de uitrusting en de werking kennen.

b) Isoleer het systeem elektrisch.
c) Verzeker vóór het proberen uitvoeren van deze procedure dat:mechanische behandelingsapparatuur beschikbaar is, indien nodig, voor het behandelen van de flessen met koelmiddel;Alle persoonlijke beveiligingsapparatuur beschikbaar is en gebruikt wordt. Er wordt te allen tijde tijdens het recuperatieproces toezicht gehouden door een bevoegd persoon; Recuperatie-apparatuur en flessen voldoen aan de gepaste normen.
d) Pomp het koelsysteem leeg, indien mogelijk.
e) Maak, als er geen vacuum getrokken kan worden, een verdeelstation zodat het koelmiddel uit de verschillende delen van het systeem verwijderd kan worden.
f) Verzeker dat de fles op de weegschaal staat vóór aanvang van de recuperatie.
g) Start de recuperatiemachine en bedien deze volgens de instructies van de fabrikant.
h) Overvul de flessen niet (niet meer dan 80 % van het volume van vloeibare lading).
i) Overschrijd de maximale werkdruk van de fles niet, zelfs niet tijdelijk.
j) Verzeker dat de flessen na het vullen en het voltooien van het proces de flessen en de apparatuur onmiddellijk van de site verwijderd worden en dat alle isolatiekleppen op de apparatuur in gesloten stand staan.
k) Gerecupereerd koelmiddel zal niet in een ander koelsysteem geladen worden tenzij het gereinigd en gecontroleerd werd.

18. Etikettering

Er zal een etiket op de apparatuur aangebracht worden dat aangeeft dat het ontmanteld werd en er geen koelmiddel meer aanwezig is. Dit etiket zal gedateerd en ondertekend worden. Verzeker dat er etiketten op de apparatuur aangebracht zijn die aangeven dat de uitrusting brandbaar koelmiddel bevat.

19. Recuperatie

Bij het verwijderen van koelmiddel uit een systeem, voor onderhoud of ontmanteling, is het goede praktijk dat alle koelmiddelen veilig verwijderd worden.

Verzeker dat tijdens het overbrengen van koelmiddel in flessen de juiste flessen voor recuperatie van koelmiddel gebruikt worden. Verzeker dat een voldoende aantal flessen voor het opslaan van de totale lading van het systeem beschikbaar is. Alle cilinders die gebruikt zullen worden zijn toegewezen aan het gerecupereerde koelmiddel en voorzien van een etiket voor dat koelmiddel (dit wil zeggen speciale cilinders voor de recuperatie van koelmiddel). Cilinders zullen voorzien zijn van een overdrukklep en bijhorende afsluitkleppen die zich in goed werkende staat bevinden. De inhoud van recuperatieflessen wordt verdreven en, indien mogelijk, worden de flessen gekoeld vóór de recuperatie van start gaat.

De recuperatie-apparatuur zal zich in goed werkende staat bevinden en voorzien zijn van een reeks met instructies betreffende de beschikbare uitrusting en zal geschikt zijn voor de recuperatie van brandbare koelmiddelen.

Daarnaast zal een set van goed werkende, gekalibreerde weegschalen beschikbaar zijn. Slangen zullen volledig zijn met lekvrije koppelingen en in goede staat verkeren.

Controleer vóór het gebruiken van de recuperatiemachine dat deze goed werkt, gepast onderhouden werd en dat verbonden elektrische onderdelen afgedicht zijn om ontsteking te voorkomen in het geval van vrijgekomen koelmiddel. Raadpleeg de fabrikant bij twijfel.

Het gerecupereerde koelmiddel zal terug gestuurd worden naar de leverancier in de juiste fles en met de correct ingevulde Waste Transfer Note. Meng koelmiddelen niet in recuperatie-eenheden en vooral niet in cilinders.

Verzeker dat, wanneer compressoren of de olie van compressoren verwijderd moet worden, deze leeg gemaakt werden tot een aanvaardbaar peil om te garanderen dat er geen brandbaar koelmiddel achterblijft in het smeermiddel. Het verwijderingsproces zal uitgevoerd worden vooraleer de compressoren teruggestuurd worden naar de leveranciers. Elektrische verwarming van de behuizing van de compressor zal enkel toegepast worden om dit proces te versnellen. Wanneer olie uit een systeem afgelaten wordt, zal dit op een veilige manier gebeuren.

20. Transport van apparatuur met brandbare koelmiddelen

Bepaald door lokale regelgeving.

21. Afgedankte apparaten bevatten brandbare koelmiddelen

Bekijk de nationale regelgeving.

22. Opslag van verpakte (niet verkochte) apparatuur

De beschermende verpakking voor opslag moet van die aard zijn dat mechanische schade aan de apparatuur in de verpakking geen lek van het koelmiddel kan veroorzaken. Het maximale aantal apparaten dat samen mag worden opgeslagen, zal worden bepaald door de plaatselijke regelgeving.
