TD-2410 - Déshumidificateur Toyotomi - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Déshumidificateur Toyotomi TD-2410, capacité de déshumidification de 24 litres par jour, réservoir d'eau de 4 litres, niveau sonore de 36 dB.
Utilisation	Idéal pour les espaces jusqu'à 120 m², fonctionnement automatique avec humidistat intégré, mode continu disponible.
Maintenance et réparation	Nettoyage régulier du filtre à air, vidange du réservoir d'eau, vérification des tuyaux de drainage si utilisé en mode continu.
Sécurité	Protection contre le débordement, arrêt automatique lorsque le réservoir est plein, conforme aux normes de sécurité en vigueur.
Informations générales	Dimensions compactes pour un rangement facile, garantie de 2 ans, consommation énergétique optimisée.

FOIRE AUX QUESTIONS - TD-2410 Toyotomi

Le déshumidificateur Toyotomi TD-2410 ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le réservoir d'eau n'est pas plein et qu'il est bien en place.

Comment régler le niveau d'humidité souhaité sur le Toyotomi TD-2410 ?

Utilisez le panneau de commande pour sélectionner le niveau d'humidité désiré. Vous pouvez choisir un niveau entre 30 % et 80 % d'humidité relative.

Le réservoir d'eau se remplit rapidement. Est-ce normal ?

Cela dépend du taux d'humidité ambiant. En cas de forte humidité, le réservoir peut se remplir rapidement. Vérifiez la capacité du réservoir et videz-le régulièrement.

Le déshumidificateur fait du bruit en fonctionnement. Est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement. Cependant, si le bruit est excessif, vérifiez si l'appareil est sur une surface stable et si les filtres sont propres.

Comment nettoyer le filtre du Toyotomi TD-2410 ?

Débranchez l'appareil, retirez le filtre et nettoyez-le à l'eau tiède. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Le déshumidificateur ne collecte pas d'eau. Que dois-je vérifier ?

Assurez-vous que l'appareil est correctement positionné et que le niveau d'humidité est suffisamment élevé. Vérifiez également que le filtre n'est pas obstrué et que le réservoir est en place.

Puis-je utiliser le Toyotomi TD-2410 dans une pièce froide ?

Le déshumidificateur fonctionne mieux dans des températures ambiantes supérieures à 10 °C. En dessous de cette température, son efficacité peut diminuer.

Comment savoir quand vider le réservoir d'eau ?

Le déshumidificateur est équipé d'un indicateur de réservoir plein. Lorsque cet indicateur s'allume, cela signifie qu'il est temps de vider le réservoir.

Quelles sont les dimensions du Toyotomi TD-2410 ?

Les dimensions du Toyotomi TD-2410 sont de 32 cm de large, 22 cm de profondeur et 53 cm de hauteur.

L'appareil dégage une odeur désagréable. Que faire ?

Cela peut être dû à un filtre sale ou à de l'eau stagnante dans le réservoir. Nettoyez le filtre et videz le réservoir régulièrement pour éviter les odeurs.

Le déshumidificateur Toyotomi TD-2410 est-il économe en énergie ?

Oui, le Toyotomi TD-2410 est conçu pour être économe en énergie tout en offrant une performance efficace de déshumidification.

MODE D'EMPLOI TD-2410 Toyotomi

Merci d'avoir choisi un déshumidificateur TOYOTOMI pour répondre à vos besoins en matière de confort.

Ce manuel du propriétaire vous fournira des informations utiles pour l'entretien et la maintenance de votre nouveau déshumidificateur. Veuillez prendre quelques instants pour lire attentivement les instructions et vous familiariser avec tous les aspects opérationnels de ce déshumidificateur.

GARANTIE

Cet appareil a été fabriqué selon des normes de qualité élevées et soumis à des contrôles rigoureux. Ce produit bénéficie d'une garantie constructeur de 2 ans à compter de la date d'achat. En Espagne et au Portugal, la durée minimale de garantie légale est de 3 ans.

CE QUE COUVRE LA GARANTIE

La garantie couvre les défauts de matériaux et de fabrication survenant lors d'une utilisation domestique normale de l'appareil, à condition qu'il soit utilisé conformément aux instructions de ce manuel.

CE QUE LA GARANTIE NE COUVRE PAS

La garantie ne s'applique pas :

• Aux dommages causés par une mauvaise utilisation ou une installation incorrecte
• À l'usure normale, par exemple des filtres ou des joints
• Aux réparations effectuées par des centres de service non agréés
• Aux dommages dus à des accidents, des chutes ou une surcharge de l'appareil
• À une utilisation commerciale ou industrielle, sauf indication contraire expresse

QUE FAIRE EN CAS DE DÉFAUT ?

Si votre appareil est défectueux, veuillez contacter le vendeur auprès duquel vous l'avez acheté. Il vous assistera dans votre demande de garantie. Conservez votre preuve d'achat (ticket de caisse ou facture), car elle pourrait vous être demandée.

Ce symbole indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers, dans toute l'UE. Pour prévenir toute menace envers l'environnement ou la santé humaine en raison d'une élimination incontrôlée des déchets, veuillez le recycler de manière responsable afin de favoriser la réutilisation durable des ressources matérielles. Pour renvoyer votre ancien appareil, veuillez utiliser les systèmes de renvoi et de collecte ou contacter le détaillant qui a vendu le produit. Ils peuvent collecter ce produit à des fins de recyclage sûr et écologique.

Réfrigérant R290 : Potentiel de réchauffement global (PRG) 3

L'appareil est rempli de gaz inflammable R290.

Avant d'installer et d'utiliser l'appareil, lisez d'abord le manuel d'utilisation.

Avant d'installer l'appareil, lisez d'abord le manuel d'installation.

Avant de réparer l'appareil, lisez d'abord le manuel d'entretien.

DANGER Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

AVERTISSEMENT Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures graves.

ATTENTION Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures mineures ou modérées.

REMARQUE Indique des informations importantes mais non liées aux dangers, utilisées pour signaler un risque de dommages matériels.

Motifs d'exception

Le fabricant décline toute responsabilité en cas de blessure corporelle ou de dommage matériel provoqué(e) par les causes suivantes :

1. Destruction du produit en raison d'une mauvaise utilisation.

2. Mettre sous tension, maintenir ou faire fonctionner l'unité en combinaison avec un autre appareil sans suivre les instructions du manuel du fabricant.

3. Lorsque le défaut est causé par une exposition directe du produit à des gaz corrosifs.

4. En raison d'un mauvais transport du produit.

5. En raison d'une utilisation, d'une réparation ou d'une conservation du produit sans suivre les instructions du manuel.

6. Si le problème provient de causes liées à des produits d'autres fabricants.

7. Les dommages sont causés par des catastrophes naturelles, une mauvaise utilisation de l'environnement ou un cas de force majeure. Si l'appareil nécessite une maintenance, contactez votre revendeur ou le centre de service local pour le faire réparer dès que possible. L'appareil doit être réparé par un technicien agréé. Dans le cas contraire, cela pourrait entraîner des blessures graves, voire mortelles. En cas de fuite de réfrigérant ou d'évacuation nécessaire lors de l'installation, de la maintenance ou du démontage, cela doit être effectué par des professionnels certifiés ou en conformité avec les lois et règlements locaux.

LE RÉFRIGÉRANT

- Pour assurer le fonctionnement du déshumidificateur, un réfrigérant spécial circule dans le système. Le réfrigérant utilisé est le fluoro R290, qui est spécialement purifié. Le réfrigérant est inflammable et inodore. De plus, il peut provoquer une explosion dans certaines conditions.

- Par rapport aux réfrigérants courants, le R290 est un réfrigérant non polluant qui ne nuit pas à l'ozone. L'influence sur l'effet de serre est également plus faible. Le R290 présente de très bonnes caractéristiques thermodynamiques qui conduisent à une efficacité énergétique élevée. L'appareil nécessite donc moins de remplissage.

- Veuillez vous référer à la plaque signalétique pour connaître la quantité de charge de R290.

AVERTISSEMENT

• L'appareil est rempli de gaz inflammable R290.
- L'appareil doit être installé, actionné et rangé dans une pièce avec un plancher plus grand que 4 m².
- L'appareil doit être rangé dans une pièce sans sources d'allum-age en fonctionnement constant, par exemple : les flammes nues, un appareil de gaz en marche ou un chauffage électrique en marche.
- L'appareil doit être rangé dans un lieu bien aéré où la dimension de la pièce correspond à la surface comme spécifié pour le fonctionnement.
- L'appareil doit être entreposé de façon à éviter tout dommage mécanique.
- NE placez aucun objet obstruant les ouvertures de ventilation.
- NE PAS percer ou brûler l'appareil.
- Soyez conscient que le réfrigérant est inodore.
- NE PAS utiliser de supports autres que ceux recommandés par le fabricant pour accélérer le processus de décongélation ou nettoyer.
- L'entretien des appareils doit être effectué uniquement par un technicien qualifié et agréé, conformément aux instructions du fabricant.
- En cas de réparation nécessaire, veuillez contacter le service autorisé. Toute réparation effectuée par un personnel non qualifié peut être dangereuse et, dans ce cas, la garantie du produit sera annulée.
- Le respect des règlementations nationales en matière de gaz doit être pris en considération.

PRÉCAUTIONS CONCERNANT LA SÉCURITÉ

- Veuillez lire attentivement ces instructions afin de prévenir toute blessure corporelle ou tout dommage matériel pour les utilisateurs et les autres. Comprenez le contenu du manuel et assurez-vous de suivre les précautions de sécurité énoncées.

• N'UTILISEZ PAS l'appareil avec les mains mouillées, NE le rincez PAS à l'eau et NE le placez PAS à proximité d'une source d'eau.
• N'INTRODUISEZ PAS votre main dans la sortie ou l'entrée d'air.
• NE placez PAS d'objets lourds sur la sortie d'air et ne vous asseyez pas directement sur celle-ci.
• NE jetez PAS et ne placez aucun objet dans le déshumidificateur.
• N'UTILISEZ PAS le déshumidificateur à proximité de gaz inflammables ou explosifs et ne le placez pas à proximité d'une source de chaleur.
• N'ÉTEIGNEZ PAS directement l'appareil avec l'interrupteur d'alimentation ; lorsqu'il n'est pas utilisé pendant une période prolongée, veuillez éteindre l'interrupteur d'alimentation.
• En cas d'anomalie (par exemple, une odeur de brûlé), arrêtez immédiatement l'opération et débranchez l'alimentation électrique.
• Débranchez l'alimentation électrique en cas d'orage.
• NE remplacez PAS le cordon d'alimentation sans autorisation, ne branchez pas le cordon d'alimentation à moitié, et ne l'utilisez pas en parallèle avec d'autres appareils électriques haute puissance.
• NE démontez PAS, ne modifiez pas, ne réparez pas et ne nettoyez pas les composants internes sans autorisation.
• Lors du nettoyage, veillez à arrêter l'opération et à éteindre l'interrupteur d'alimentation.

POINTS À RETENIR

• Placez l'appareil sur une surface plane et solide.
• Ne plongez pas l'appareil dans l'eau et ne le placez pas à proximité d'une source d'eau.
• Si le cordon d'alimentation ou un autre composant est endommagé, ou en cas de situation anormale, n'utilisez pas l'appareil. Contactez le service après-vente du fabricant ou le lieu d'achat.
• Cet appareil est destiné uniquement à la déshumidification intérieure et ne doit pas être utilisé à d'autres fins.
• Utilisez ce produit avec la tension d'alimentation spécifiée.
• Ne placez pas d'objets lourds sur l'appareil.
• N'inclinez pas l'appareil pour éviter d'endommager le compresseur.
• N'insérez aucun objet dans l'appareil pour éviter tout dysfonctionnement.

- Lorsque l'appareil doit être redémarré après avoir été éteint, veuillez attendre 3 minutes avant de le rallumer normalement.

- Si vous utilisez des multiprises ou d'autres prises pour faire fonctionner l'appareil, assurez-vous qu'elles sont conformes aux réglementations nationales de sécurité.

- Si l'appareil est accidentellement incliné ou renversé, ou après un transport longue distance, il doit être placé en position verticale pendant 4 heures avant de le rallumer.

- N'utilisez pas l'appareil avec un appareil à forte puissance partageant la même prise.

- Veuillez utiliser cet appareil dans un environnement dont la température ambiante est comprise entre 7 °C et 35 °C.

- Veuillez ne pas jeter les matériaux d'emballage de manière négligente ; le recyclage est plus en adéquation avec une conscience écologique.

- Cet équipement n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, cognitives ou mentales réduites, ou par des personnes (y compris des enfants) manquant d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou instruites par une personne responsable de leur sécurité. Les enfants ne doivent pas jouer avec cet appareil sans surveillance.

- Pour garantir une efficacité optimale, le déshumidificateur doit être utilisé dans un environnement fermé. Fermez toutes les portes, fenêtres et autres entrées de la pièce.

- Évitez une mauvaise dissipation de la chaleur en gardant l'appareil à au moins 50 cm des murs.

- Recyclage : Ce symbole indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers, dans toute l'UE. Pour prévenir toute menace envers l'environnement ou la santé humaine en raison d'une élimination incontrôlée des déchets, veuillez le recycler de manière responsable afin de favoriser la réutilisation durable des ressources matérielles. Pour renvoyer votre ancien appareil, veuillez utiliser les systèmes de renvoi et de collecte ou contacter le détaillant qui a vendu le produit. Ils peuvent collecter ce produit à des fins de recyclage sûr et écologique.

La réparation ne doit être effectuée que selon les recommandations du fabricant de l'équipement. L'entretien et les réparations qui

nécessitent l'intervention d'un autre membre du personnel qualifié doivent être effectués sous la supervision d'une personne spécialisée dans l'utilisation des réfrigérants inflammables.

CARACTÉRISTIQUES

Capacité de déshumidification puissante

Profitant de la technologie de réfrigération, le déshumidificateur élimine puissamment l'humidité de l'air pour réduire le niveau d'humidité de la pièce et maintenir l'air intérieur sec et confortable.

Conception portable légère

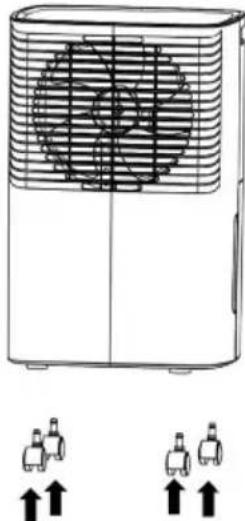

Le déshumidificateur est compact et léger. Les roulettes sur le bas de l'appareil permettent de le déplacer facilement d'une pièce à l'autre.

Fonctionnement à basse température avec dégivrage automatique

Lorsque l'appareil fonctionne dans une pièce dont la température est comprise entre 5 °C et 12 °C, il s'arrête pour dégivrer toutes les 30 minutes.

Lorsque l'appareil fonctionne dans une pièce dont la température est comprise entre 12 °C et 20 °C, il s'arrête pour dégivrer toutes les 45 minutes.

Humidistat réglable

Réglez le niveau d'humidité souhaité à l'aide de l'humidistat.

Minuterie marche/arrêt

Programmez l'appareil pour qu'il s'allume et s'éteigne automatiquement.

Fonctionnement silencieux

Le déshumidificateur fonctionne avec un faible niveau de bruit.

Efficacité énergétique

La consommation électrique de l'appareil est faible.

Paramètre WiFi

Le paramètre WiFi permet une connexion sans fil, vous permettant de contrôler et surveiller le déshumidificateur à distance.

DONNÉES TECHNIQUES

SPÉCIFICATIONS

Modèle TD-2410
Alimentation électrique 220-240 V~, 50 Hz
Réfrigérant/charge R290/45 g

La capacité de déshumidification est évaluée à une température ambiante de 30 °C avec une humidité relative de 80 %. Si les spécifications sont améliorées après ce pointage, la plaque signalétique du produit reflétera les nouvelles spécifications.

La température de fonctionnement est comprise entre 7 °C et 35 °C et l'humidité relative maximale est de 80 %. Si la température ambiante est en dehors de cette plage, l'appareil ne fonctionnera pas normalement. La valeur GWP du réfrigérant R290 est de 3.

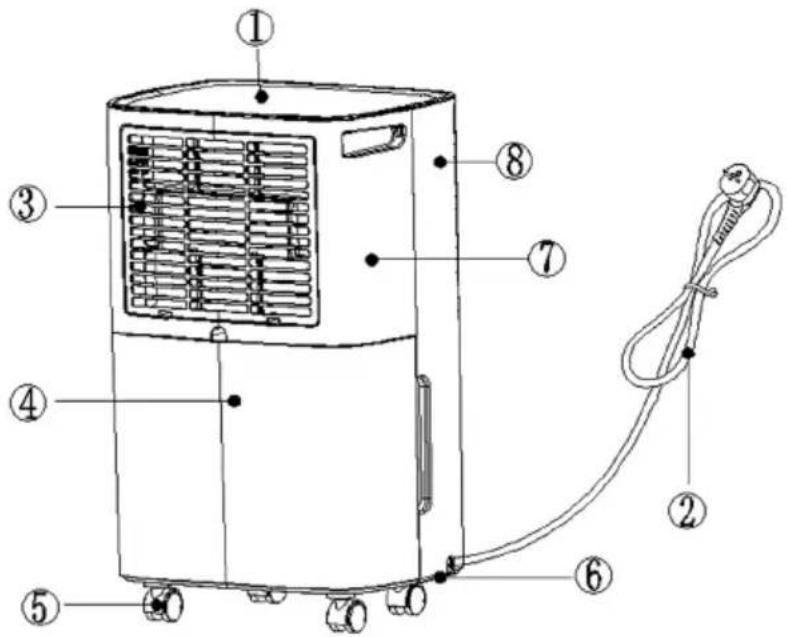

SCHÉMA DU PRODUIT

Pièces

1. Panneau supérieur 2. Câble d'alimentation 3. Boîtier de filtre
4. Réservoir d'eau 5. Roulette 6. Base
7. Coque arrière 8. Coque avant

OPTION

1. Tissu de filtre à charbon actif (en option)

MODE D'EMPLOI

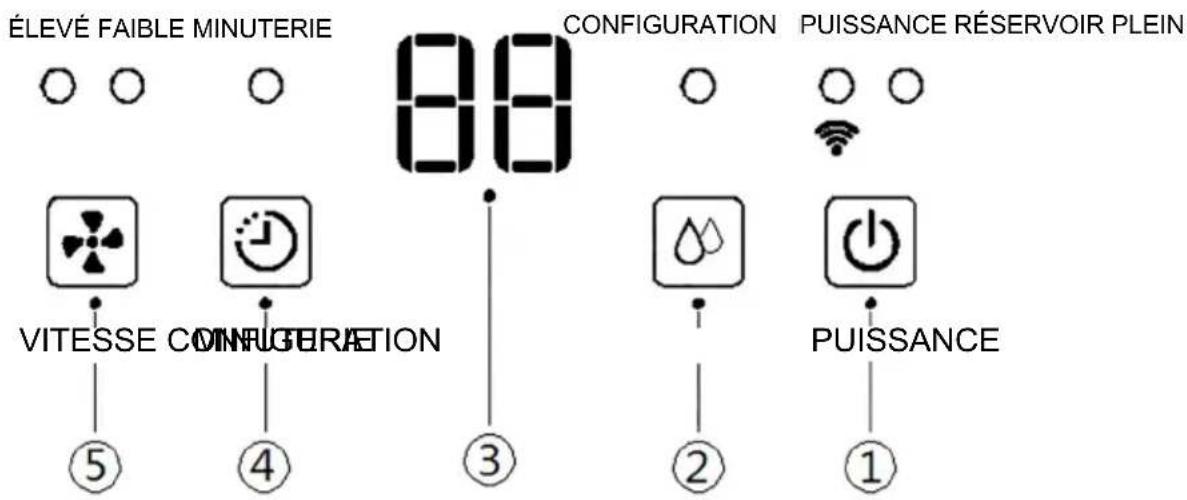

ÉLEVÉ FAIBLE MINUTERIE 88 CONFIGURATION PUISSANCE RÉSERVOIR PLEIN VITESSE CONFIGURATION ⑤ ④ ③ ② ① PUISSANCE

1. PUISSANCE
2. CONFIGURATION
3. ÉCRAN
4. MINUTERIE
5. VITESSE

L'indicateur dispose de 3 fonctions :

1. Lorsque l'appareil est branché, il indique le niveau d'humidité de la pièce.
2. Lorsque vous définissez l'humidité, il indiquera l'humidité que vous avez sélectionnée.
3. Lorsque vous programmez l'horaire de mise en marche et d'arrêt de l'appareil, il affichera les heures.
4. Lorsque l'humidité ambiante est inférieure à 40 %, il indiquera « 40 ».
5. Lorsque l'humidité ambiante est supérieure à 80 %, il indiquera « 80 ».

MODE D'EMPLOI

1. Le voyant d'alimentation s'allume lorsque l'appareil est branché, que l'appareil fonctionne ou non.
2. Appuyez sur le bouton ⏻ une fois pour démarrer. Appuyez à nouveau pour arrêter.
3. Appuyez sur le bouton comme suit : Appuyez pour régler la vitesse de ventilation souhaitée. Il peut être réglé entre vitesse élevée et vitesse faible.
4. Appuyez sur le bouton pour déterminer le niveau d'humidité souhaité dans la pièce. Il peut être fixé de 40 % à 80 % à des intervalles de 5 %. Après une période de fonctionnement, lorsque l'humidité ambiante est inférieure de 2 % à l'humidité sélectionnée, le compresseur s'arrêtera et le ventilateur s'arrêtera 3 minutes plus tard. Lorsque l'humidité ambiante est égale ou supérieure de 2 % à l'humidité sélectionnée, le compresseur redémarrera après les 3 minutes de temps de protection du compresseur.
5. Appuyez sur le bouton pour accéder au réglage de la minuterie : Appuyez sur le bouton pour programmer l'heure de mise en marche et d'arrêt de l'appareil. Si vous voulez annuler la programmation de la minuterie, appuyez sur le bouton pour régler l'heure à 00, et appuyez sur le bouton, il basculera de 00-01-02.....23-24.C'est l'heure programmée pour allumer la machine. L'heure programmée sera annulée à chaque fois que le compresseur est démarré manuellement. L'heure programmée ne change pas si la machine s'arrête de fonctionner en raison du volume d'eau plein ou pendant le dégivrage.

CONFIGURATION WIFI

Votre déshumidificateur TD2410 dispose d'une connectivité WiFi, vous permettant de le contrôler à distance via l'application Smart Life. Suivez les étapes ci-dessous pour connecter votre appareil:

Étape 1: Téléchargez l'application

- Scannez le code QR ci-dessous pour télécharger l'application Smart Life, ou recherchez "Smart Life" dans l'App Store (iOS) ou Google Play Store (Android).

- Installez l'application et créez un compte en vous inscrivant avec votre e-mail ou numéro de téléphone.

Étape 2: Entrez en mode de configuration WiFi

• Assurez-vous que le déshumidificateur est branché et allumé.
• Lors de la première mise sous tension, l'appareil passe en mode veille, et l'indicateur POWER s'allume en vert.
• Pour activer le mode de couplage WiFi, appuyez et maintenez le bouton FAN pendant 3 secondes jusqu'à ce que vous entendiez un bip. L'indicateur WiFi commencera à clignoter, indiquant que l'appareil est prêt à se connecter.

Étape 3: Connectez-vous à l'application Smart Life

1. Assurez-vous que votre téléphone mobile est connecté à un réseau WiFi 2,4 GHz (5 GHz n'est pas pris en charge).
2. Ouvrez l'application Smart Life.
3. Sur l'écran d'accueil, appuyez sur le bouton "+" pour ajouter un nouvel appareil.
4. Choisissez "Déshumidificateur" ou la catégorie appropriée.
5. L'application détectera automatiquement l'appareil. Si ce n'est pas le cas, sélectionnez l'ajout manuel et suivez les instructions à l'écran.
6. Confirmez que l'indicateur WiFi clignote et procédez au processus de connexion.
7. Une fois la connexion réussie, l'indicateur WiFi restera fixe.

Étape 4: Contrôlez votre appareil

• Après un appairage réussi, vous pouvez contrôler le déshumidificateur depuis l'application, régler les minuteries, ajuster les niveaux d'humidité et surveiller le fonctionnement à distance.
• Assurez-vous que votre appareil mobile et le déshumidificateur restent connectés à Internet pour un accès à distance.

Remarque:

• Si l'indicateur WiFi ne clignote pas, redémarrez l'appareil et recommencez le processus.
• Si la connexion échoue, assurez-vous que votre routeur émet un réseau en 2,4 GHz et réessayez.

Votre TD2410 est maintenant connecté et prêt à être utilisé avec l'application Smart Life !

VIDANGE DE L'EAU RECUEILLIE

Lorsque le réservoir de drainage est plein, le voyant lumineux de réservoir plein s'allume, l'opération s'arrête automatiquement et le vibreur émettra un signal sonore 15 fois pour avertir l'utilisateur que l'eau doit être vidée du réservoir de transvasement.

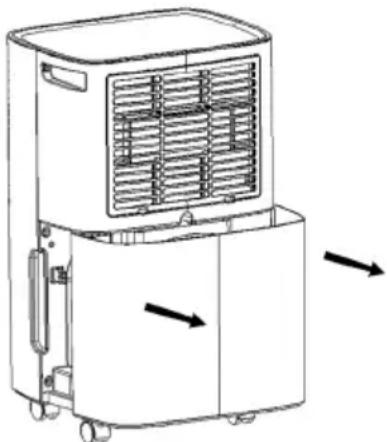

Vider le réservoir de transvasement

1. Appuyez légèrement sur les côtés du réservoir avec les deux mains et retirez le réservoir doucement.

1. Jetez l'eau recueillie.

1. Ne retirez pas le flotteur du réservoir d'eau. Le capteur du volume d'eau ne pourra plus détecter correctement le niveau d'eau sans le flotteur et l'eau pourra fuir du réservoir d'eau.

1. Si le réservoir de transvasement est sale, nettoyez-le à l'eau froide ou tiède. N'utilisez pas de détergents, de tampons à récurer, de chiffons à poussière traités chimiquement, d'essence, de benzène, de diluants ou d'autres solvants car ils peuvent rayer et endommager le réservoir et provoquer des fuites d'eau.

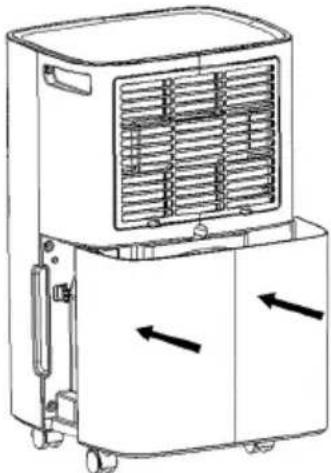

2. Lors du remplacement du tank de drainage, appuyer fermement à deux mains sur le réservoir. Si le réservoir n'est pas positionné correctement, le capteur « TANK FULL » (réservoir plein) sera activé et le déshumidificateur ne fonctionnera pas.

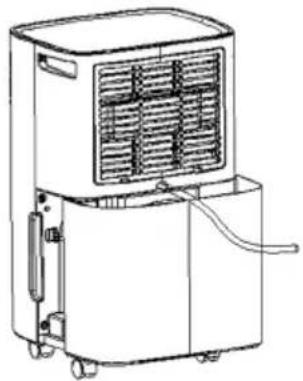

Transvasement d'eau continu

L'appareil dispose d'un orifice de drainage continu. Insérer un tube en plastique (d'un diamètre interne de 10 mm) dans l'orifice de drainage (ou plaque intermédiaire), l'atteindre d'un côté du réservoir de drainage, le mettre en place et organiser la vidange du tuyau.

L'eau dans le réservoir de transvasement peut être vidée régulièrement depuis l'orifice de l'appareil. (Le tuyau n'est pas inclus dans l'emballage)

Nettoyer le déshumidificateur

Pour nettoyer le corps

Essuyez-le avec un chiffon doux et humide.

Pour nettoyer le filtre à air

1. Ouvrez d'abord la grille d'entrée et rincez-la à l'eau.

1. Fixez le filtre à air.

Insérez le filtre dans la grille en douceur.

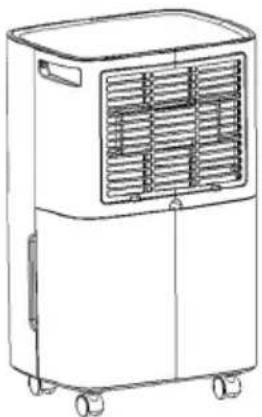

Stockage du déshumidificateur

Lorsque l'appareil n'est pas utilisé pendant une longue période et que vous voulez le stocker, notez les étapes suivantes :

1. Videz l'eau restante dans le réservoir de drainage.
2. Pliez le cordon d'alimentation et mettez-le dans le réservoir d'eau.
3. Nettoyez le filtre à air.
4. Jetez dans un endroit frais et sec.

Maintenez le dégagement minimum autour du déshumidificateur lorsque l'appareil fonctionne comme indiqué sur le dessin de gauche.

20 cm 20 cm

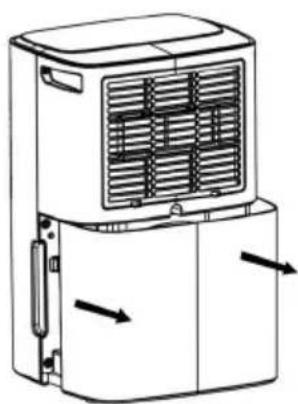

1. Retirer les roulettes

Retirez le réservoir d'eau, sortez les roulettes placées dans le réservoir d'eau, puis replacez le réservoir d'eau.

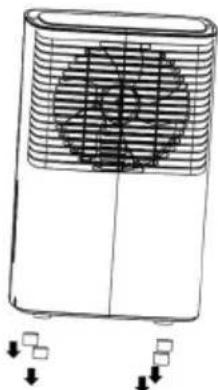

2. Retirer les patins en caoutchouc

Inclinez la machine et retirez les patins en caoutchouc installés sur le châssis.

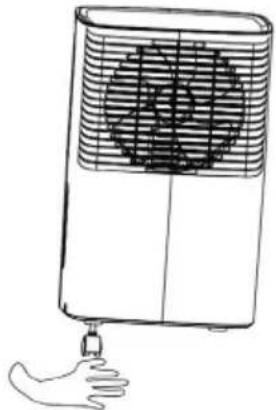

3. Installer les roulettes

Insérez la roulette dans le trou de montage de la roulette du châssis, puis appuyez sur la roulette avec votre main et poussez-la verticalement vers le châssis jusqu'à ce qu'elle soit en place.

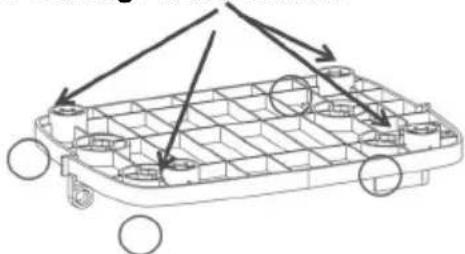

4. Montage des roulettes

5. Répétez l'étape 2 pour installer les autres roulettes

6. Installation terminée

DÉPANNAGE

Si une des conditions énumérées ci-dessous se produit, veuillez vérifier les éléments suivants avant d'appeler le service client.

Problème Possible cause Solution
L'appareil ne fonctionne pas.	Le cordon d'alimentation a-t-il été débranché ?	Branchez le cordon d'alimentation dans la prise.
	Le voyant d'indication de réservoir plein clignote-t-il ? (Le réservoir est plein ou mal positionné.)	Videz l'eau dans le réservoir de drainage, puis repositionnez le réservoir.
	La température de la pièce est-elle au-dessus de 35 °C ou en dessous de 5 °C ?	Le dispositif de protection est actif et l'appareil ne peut pas démarrer.
La fonction de déshumidificati-on ne fonctionne pas.	Le filtre à air est-il obstrué ?	Nettoyez le filtre à air comme indiqué dans la partie. « Nettoyer le déshumidificateur ».
	Le conduit d'admission ou celui d'évacuation sont-ils obstrués ?	Retirez l'obstruction du conduit d'évacuation ou de celui d'ad-mission.
L'air n'est pas évacué. Le filtre à air est-il obstrué ?		Nettoyez le filtre à air comme indiqué dans la partie « Net-toyer le déshumidificateur ».
Le fonctionnement est bruyant.	L'appareil est-il incliné ou instable ?	Placez l'appareil dans un endroit stable et solide.
	Le filtre à air est-il obstrué ?	Nettoyez le filtre à air comme indiqué dans la partie « Net-toyer le déshumidificateur ».

REMARQUE POUR LES TRAVAUX D'ENTRETIEN

1. Vérifications de l'espace de travail

Avant d'entreprendre tout type de travaux sur les systèmes contenant des fluides frigorigènes inflammables, des contrôles de sécurité doivent être menés pour veiller à ce que le risque d'inflammation soit minimisé. Pour la réparation du système de réfrigération, les précautions suivantes doivent être respectées avant d'effectuer tout type de travail sur le système.

2. Méthode de travail

Les travaux doivent être entrepris selon une méthode contrôlée, de sorte à minimiser le risque lié à la présence d'un gaz ou d'une vapeur inflammable pendant l'exécution des procédures de travail.

3. Espace de travail

L'ensemble du personnel de maintenance et des autres personnes travaillant dans la zone locale doivent recevoir des instructions spécifiques quant à la nature du travail effectué. Tout travail dans des espaces confinés doit être évité. La zone autour d'un espace de travail doit être délimitée.

Veillez à ce que les conditions dans la zone aient été sécurisées en contrôlant les matériaux inflammables.

4. Vérifier la présence de fluide frigorigène

La zone doit être vérifiée avec un détecteur de fluide frigorigène approprié avant et pendant l'activité, de manière à s'assurer que le technicien soit conscient des atmosphères potentiellement inflam-

mables. Veillez à ce que l'équipement de détection des fuites employé convienne à une utilisation avec des frigorigènes inflammables, c'est-à-dire des produits non-conformes, correctement scellés ou intrinsèquement sûrs.

5. Présence d'extincteurs

Si un travail à chaud doit être entrepris sur l'équipement de réfrigération ou toute autre pièce connexe, un extincteur doit être mis à disposition. Disposez d'un extincteur à poudre sèche ou CO2 adjacent à la zone de charge.

6. Aucune source d'inflammation

Aucune personne effectuant des travaux relatifs à un système réfrigérant, qui consiste à exposer toute canalisation contenant ou ayant contenu du frigorigène inflammable, ne doit utiliser toute source d'inflammation de telle manière que cela puisse entraîner un risque d'incendie ou d'explosion. Toutes les sources d'inflammation possibles, y compris le tabagisme, devraient être maintenues éloignées du site d'installation, de réparation, de retrait et d'élimination, période au cours de laquelle un réfrigérant inflammable peut éventuellement être libéré dans l'espace environnant. Avant le début des travaux, la zone autour de l'équipement doit être surveillée pour veiller à ce qu'il n'y ait aucun danger inflammable ou risque d'inflammation. Des panneaux « Interdiction de fumer » doivent être clairement affichés.

7. Zone aérée

Veillez à ce que la zone soit exposée en plein air ou qu'elle soit correctement aérée avant d'accéder au système ou d'effectuer un travail à chaud. L'aération doit être maintenue à un certain degré pendant l'exécution du travail. L'aération doit permettre de disperser en toute sécurité tout le réfrigérant libéré et préférablement l'expulser intégralement dans l'atmosphère.

8. Contrôles des équipements de réfrigération

Lorsque des composants électriques sont remplacés, ils doivent être adaptés à l'usage et aux normes en vigueur. En tout temps, les consignes d'entretien et de maintenance du fabricant doivent être respectées. En cas de doute, consultez le département technique du fabricant pour obtenir de l'assistance.

Les contrôles suivants doivent être appliqués aux installations utilisant des frigorigènes inflammables :

- la taille de la charge doit être conforme à la taille de la pièce dans laquelle sont installées les pièces contenant du fluide frigorigène ;

- I es machines de ventilation et les sorties fonctionnent correctement et ne sont pas obstruées.

9. Vérifications des appareils électriques

La réparation et l'entretien des composants électriques doivent inclure les contrôles de sécurité initiaux et les procédures d'inspection des composants. S'il existe un défaut susceptible de compromettre la sécurité, aucune alimentation électrique ne doit être raccordée au circuit tant qu'il n'a pas été traité de manière satisfaisante. Si le défaut ne peut être corrigé immédiatement mais qu'il est nécessaire de continuer à faire fonctionner l'appareil, une solution de remplacement temporaire doit être employée. Celle-ci doit être signalée au propriétaire de l'équipement de sorte que toutes les parties soient avisées.

Les contrôles de sécurité initiaux doivent inclure :

- Que les condensateurs soient déchargés : ceci doit être effectué de manière sécuritaire pour éviter le risque d'étincelles.

- Qu'il n'y ait aucun composant électrique visible et câblage exposé pendant le chargement, la récupération ou la purge du système.

- Qu'il y ait continuellement une liaison à la terre.

10. Réparations des composants scellés

Pendant les réparations des composants scellés, toutes les alimentations électriques doivent être déconnectées de l'équipement sur lequel on travaille avant tout retrait des couvercles scellés, etc.

S'il est absolument nécessaire d'avoir une alimentation électrique de l'équipement pendant la maintenance, alors une forme de détection de fuite en fonctionnement permanent doit être située au point le plus critique pour avertir d'une situation potentiellement dangereuse.

Une attention particulière doit être portée aux éléments suivants afin de garantir qu'en travaillant sur des composants électriques, le boîtier ne soit pas altéré de telle manière que le niveau de protection en soit affecté. Ceci comprend les dommages aux câbles, le nombre excessif de connexions, les bornes non conformes aux spécifications d'origine, les dommages aux joints, le mauvais montage des presse-étoupes, etc.

Veillez à ce que l'appareil soit solidement fixé.

Veillez à ce que les joints ou les matériaux d'étanchéité ne soient pas endommagés de sorte qu'ils ne servent plus à prévenir l'infiltration d'atmosphères explosives. Les pièces de rechange doivent être conformes aux spécifications du fabricant.

REMARQUE : L'utilisation d'un agent d'étanchéité en silicone peut inhiber l'efficacité de certains types d'équipements de détection de fuites. Les composants intrinsèquement sûrs n'ont pas besoin d'être isolés avant d'effectuer un travail sur ceux-ci.

11. Réparation des composants intrinsèquement sûrs

Ne pas appliquer de charges inductives ou capacitives permanentes sur le circuit sans d'abord veiller à ce que celle-ci ne dépassera pas la tension admissible et le courant autorisé pour l'équipement utilisé. Les composants intrinsèquement sûrs sont les seuls types sur lesquels il est possible de travailler en présence d'une atmosphère inflammable. L'appareil d'essai doit être convenablement calibré.

Remplacez les composants uniquement par des pièces spécifiées par fabricant. D'autres parties peuvent entraîner l'inflammation du frigorigène dans l'atmosphère suite à une fuite.

12. Câblage

Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux parties saillantes ou à tout autre effet environnemental indésirable. Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continuelles provenant de sources telles que les compresseurs ou les ventilateurs.

13. Détection des fuites pour les fluides frigorigènes inflammables

Les sources potentielles d'inflammation ne doivent en aucun cas être utilisées pour la recherche ou la détection de fuites frigorigènes. Un chalumeau aux halogénures (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisé.

14. Méthodes de détection de fuite

Les méthodes de détection de fuite suivantes sont jugées acceptables pour les systèmes contenant un réfrigérant inflammable.

Des détecteurs de fuites électroniques doivent être utilisés pour détecter les frigorigènes inflammables, mais la sensibilité peut ne pas être adéquate ou nécessiter un recalibrage. (L'équipement de détection doit être calibré dans une zone exempte de frigorigène.) Veillez à ce que le détecteur ne soit pas une source potentielle d'inflammation et qu'il convient au réfrigérant utilisé.

Les fluides de détection des fuites conviennent à l'utilisation de la plupart des fluides frigorigènes, mais l'utilisation de détergents contenant du chlore doit être évitée puisque le chlore peut interagir avec le fluide frigorigène et corroder les canalisations en cuivre.

Si une fuite est suspectée, toutes les flammes nues doivent être retirées/éteintes.

Si une fuite de fluide frigorigène nécessitant un brasage est détectée, tout le fluide frigorigène doit être récupéré du système. L'azote sans oxygène (OFN) doit ensuite être purgé à travers le système avant et pendant le processus de brasage.

15. Retrait et évacuation

Lors de la pénétration dans le circuit frigorifique pour effectuer des réparations – ou à d'autres fins – des méthodes conventionnelles doivent être utilisées. Cependant, il est important que la meilleure pratique soit respectée puisque l'inflammabilité est un facteur à prendre en considération. La méthode suivante doit être respectée :

• Enlevez le réfrigérant.
• Purgez le circuit avec du gaz inerte.
• Évacuez.
• Purgez à nouveau avec du gaz inerte.

- Ouvrez le circuit par découpage ou brasage.

La charge de fluide frigorigène doit être récupérée dans les bonnes bouteilles de récupération. Le système doit être « vidangé » (or purgé) avec l'OFN pour rendre l'unité sécuritaire. Il se peut que ce processus doive être répété à maintes reprises. L'air comprimé ou l'oxygène ne doivent pas être utilisés pour cette tâche. La vidange doit être effectuée en laissant l'aspiration s'infiltrer dans le système avec OFN et en continuant à remplir jusqu'à ce que la pression de travail soit atteinte, puis en évacuant vers l'atmosphère, et finalement en tirant vers le bas jusqu'à un vide. Ce processus doit être répété jusqu'à ce qu'il n'y ait plus de réfrigérant dans le système. Lorsque la charge finale de l'OFN est utilisée, le système doit être mis à la pression atmosphérique pour permettre au travail d'avoir lieu. Cette opération est absolument vitale si les opérations de brasage sur la canalisation doivent avoir lieu. Veillez à ce que la sortie de la pompe à vide ne soit pas à proximité de toute source inflammable et que la ventilation soit disponible.

16. Procédures de charge du réfrigérant

En plus des méthodes de charge conventionnelles, les exigences suivantes doivent être respectées.

• Veillez à ce qu'il n'y ait pas de contamination des différents réfrigérants lors de l'utilisation de l'équipement de charge. Les tuyaux ou les conduites doivent être aussi courts que possible afin de minimiser la quantité de fluide frigorigène qu'ils contiennent.
• Les bouteilles doivent rester debout.
• Veillez à ce que le système de réfrigération soit mis à la terre avant de charger le système avec du réfrigérant.
• Étiquetez le système lorsque la charge est terminée (si ce n'est déjà fait).
• Il faut être très vigilant afin de ne pas trop remplir le système de réfrigération.

Avant de recharger le système, il doit être testé sous pression avec OFN. Le système doit être testé à la fin du chargement mais avant la mise en service. Un test de fuite de suivi doit être effectué avant de quitter le site.

17. Mise hors service

a) Avant d'effectuer cette procédure, il est essentiel que le technicien connaisse parfaitement l'équipement et tous ses détails. À titre de bonne pratique, il est recommandé que tous les réfrigérants soient récupérés en toute sécurité. Avant la réalisation de la tâche, un échantillon d'huile et de réfrigérant doit être prélevé en cas d'analyse avant de réutiliser le réfrigérant récupéré. Il est essentiel que l'alimentation électrique soit disponible avant le début de la tâche.

Se familiariser avec l'équipement et son fonctionnement.

b) Isoler le système de manière électrique.
c) Avant d'entreprendre la procédure, veiller à ce que :des équipements de manutention mécanique soient disponibles, si nécessaire, pour manipuler les bouteilles de réfrigérant ;tout l'équipement de protection individuelle est disponible et utilisé correctement ; le processus de récupération est supervisé à tout moment par une personne compétente ; L'équipement de récupération et les bouteilles sont conformes aux normes appropriées.
d) Pomper le système de réfrigérant, si possible.
e) Si une aspiration n'est pas possible, faire un collecteur de sorte que le réfrigérant puisse être retiré des différentes parties du système.
f) Veiller à ce que la bouteille soit située sur la balance avant que la récupération ait lieu.
g) Démarrer la machine de récupération et opérer conformément aux instructions du fabricant.
h) Ne pas trop remplir les bouteilles. (Pas plus de 80 % de charge liquide en volume.)
i) Ne pas dépasser la pression maximale de service de la bouteille, même temporairement.
j) Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, veiller à ce que les bouteilles et l'équipement soient retirés du site rapidement et que toutes les soupapes d'isolation de l'équipement soient fermées.
k) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération à moins d'avoir été nettoyé et vérifié.

18. Étiquetage

L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et vidé de son réfrigérant. L'étiquette doit être datée et signée. Veillez à ce qu'il y ait des étiquettes sur l'équipement indiquant que l'équipement contient du réfrigérant inflammable.

19. Récupération

Lors de l'élimination du fluide frigorigène d'un système, soit pour l'entretien, soit pour la désaffectation, il est conseillé de retirer tous les fluides frigorigènes en toute sécurité.

Lors du transfert du réfrigérant dans les bouteilles, veillez à ce que seules les bouteilles de récupération de réfrigérant appropriées soient utilisées. Veillez à ce que le bon nombre de bouteilles pour maintenir la charge totale du système soit disponible. Toutes les bouteilles à utiliser sont désignées pour le réfrigérant récupéré et étiquetées pour ce réfrigérant (c'est-à-dire des bouteilles spéciales pour la récupération du réfrigérant). Les bouteilles doivent être munies d'une soupape de décharge et des soupapes de fermeture correspondantes en bon état de fonctionnement. Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant que la récupération ne se produise.

L'équipement de récupération doit être en bon état de fonctionnement, ayant un ensemble d'instructions concernant l'équipement à portée de main, et doit être adapté à la récupération des fluides frigorigènes inflammables.

De plus, un ensemble de balances calibrées doit être disponible et en bon état de fonctionnement. Les canalisations doivent être complètes, ayant des raccords de débranchement exempt de fuite, et en bon état.

Avant d'utiliser la machine de récupération, vérifiez qu'elle soit dans un état satisfaisant de fonctionnement, a été correctement entretenue et que tous les composants électriques associés sont scellés pour éviter le feu dans le cas d'un dégagement de réfrigérant. Consultez le fabricant en cas de doute.

Le frigorigène récupéré doit être renvoyé au fournisseur de frigorigène dans la bonne bouteille de récupération, et la note de transfert de déchets appropriée doit être apposée. Ne pas mélanger les réfrigérants dans les unités de récupération et surtout pas dans les bouteilles.

Si des compresseurs ou des huiles de compresseur doivent être retirés, veillez à ce qu'ils aient été évacués à un niveau acceptable pour s'assurer que le fluide frigorigène inflammable ne reste pas dans le lubrifiant. Le processus d'évacuation doit être effectué avant de renvoyer le compresseur aux fournisseurs. Seul le chauffage électrique du corps du compresseur doit être utilisé pour accélérer ce processus. Lorsque l'huile est vidangée d'un système, ceci doit être effectué en toute sécurité.

20. Transport de matériel contenant des frigorigènes inflammables

Déterminé par les réglementations locales.

21. Les appareils électroménagers mis au rebut fournissent des réfrigérants inflammables

Voir les règlements nationaux.

22. Entreposage de matériel emballé (invendu)

La protection de la boîte de stockage doit être construite de façon à ce que les dommages mécaniques à l'équipement à l'intérieur de la boîte ne causent pas de fuite de la charge de réfrigérant. Le nombre maximal de pièces d'équipement pouvant être entreposées ensemble sera déterminé par la réglementation locale.
