MANUALE UTENTE TD-2410 Toyotomi

Grazie per aver scelto un deumidificatore TOYOTOMI per soddisfare le esigenze di comfort domestico suo e della sua famiglia. Questo manuale d'uso fornisce informazioni preziose necessarie per la corretta cura e manutenzione del suo nuovo deumidificatore. Leggere attentamente le istruzioni e familiarizzare con tutti gli aspetti del funzionamento di questo deumidificatore.

GARANZIA

Questo apparecchio è stato fabbricato secondo elevati standard di qualità e ha superato rigorosi controlli di qualità. Il prodotto è coperto da una garanzia di fabbrica di 2 anni a partire dalla data di acquisto. In Spagna e Portogallo, il periodo minimo di garanzia legale è di 3 anni.

COSA COPRE LA GARANZIA

La garanzia copre i difetti dei materiali e di fabbricazione che si verificano durante il normale utilizzo domestico dell'apparecchio, a condizione che venga utilizzato secondo le istruzioni contenute in questo manual.

COSA NON È COPERTO DALLA GARANZIA

La garanzia non copre:

• Danni causati da uso improprio o installazione errata.
• Usura normale, ad esempio di filtri o guarnizioni.
• Riparazioni effettuate da centri assistenza non autorizzati.
• Danni causati da incidenti, cadute o sovraccarico dell'apparecchio.
• Uso commerciale o industriale, salvo diversa indicazione espressa.

COSA FARE IN CASO DI DIFETTO

Se il tuo apparecchio è difettoso, contatta il rivenditore presso cui lo hai acquistato. Ti assisterà nella richiesta di garanzia. Conserva la prova d'acquisto (scontrino o fattura), poiché potrebbe essere richiesta.

Questo contrassegno indica che questo prodotto non deve essere smaltito con gli altri rifiuti domestici in tutta l'UE. Per evitare possibili danni all'ambiente o alla salute umana derivanti dalle smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per agevolare il riutilizzo sostenibile delle risorse materiali. Per rendere il dispositivo usato, usare i sistemi di reso e raccolta, oppure contattare il rivenditore dal quale è stato acquistato il prodotto. Il rivenditore può ritirare il prodotto per un riciclaggio sicuro per l'ambiente.

Refrigerante R290: Potenziale di riscaldamento globale (GWP) 3

Apparecchio riempito con gas infiammabile R290.

Prima di installazione e utilizzare l'apparecchio, leggere il manuale d'uso.

Prima di installare l'apparecchio, leggere il manuale di installazione.

Prima di riparare l'apparecchio, leggere il manuale di manutenzione.

PERICOLO Indica una situazione pericolosa che, se non evitata, provoca morte o lesioni gravi.

AVVERTENZA Indica una situazione pericolosa che, se non evitata, provoca morte o lesioni gravi.

CAUTELA Indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni lievi o moderate.

NOTA Indica informazioni importanti, ma non correlate al pericolo e viene utilizzato per indicare il rischio di danni materiali.

Motivi di eccezione

Il produttore non si assume alcuna responsabilità quando lesioni personali o danni a beni materiali sono causati dai seguenti motivi.

1. Distruzione del prodotto a causa di uso improprio.
2. Accendere, tenere o utilizzare l'unità insieme a un altro dispositivo

senza seguire le istruzioni nel manuale del produttore.

1. Quando il difetto è causato dall'esposizione diretta del prodotto a gas corrosivi.
2. A causa del cattivo trasporto del prodotto.
3. A causa del funzionamento, della riparazione o del periodo di inattività del prodotto senza seguire le istruzioni del manuale.
4. In caso di problemi causati da prodotti di altri produttori.
5. I danni sono causati da calamità naturali, sfruttamento improprio dell'ambiente o cause di forza maggiore. Se il dispositivo necessita di manutenzione, contattare in anticipo il rivenditore o il centro assistenza locale per farlo riparare. Il dispositivo deve essere riparato da un tecnico autorizzato. In caso contrario, potrebbe causare lesioni gravi o morte. In caso di perdite di refrigerante o qualora sia necessario scaricare il refrigerante durante l'installazione, la manutenzione o lo smontaggio, l'operazione deve essere gestita da professionisti certificati o comunque nel rispetto delle leggi e delle normative locali.

IL REFRIGERANTE

• Affinché il deumidificatore possa svolgere la sua funzione, uno speciale refrigerante circola nell'impianto. Il refrigerante utilizzato è fluoruro R290, che viene pulito in modo speciale. Il refrigerante è infiammabile e inodore. Inoltre, in determinate condizioni, può portare ad esplosione.
• Rispetto ai comuni refrigeranti, l'R290 è un refrigerante non inquinante e non dannoso per l'ozonosfera. Anche l'influenza sull'effetto serra è inferiore. L'R290 ha ottime caratteristiche termodinamiche che portano a un'efficienza energetica elevata. L'unità necessita quindi di un minore riempimento.
• Per la quantità di carica pari a R290, fare riferimento alla targhetta.

AVVERTENZA

• L'apparecchio è riempito con gas infiammabile R290.
- L'apparecchio dovrebbe essere installato, azionato e conservato in una stanza con una superficie maggiore di 4 m².
- L'apparecchio dev'essere conservato in una stanza senza fonti di accensione in funzionamento continuo, ad esempio fiamme

libere, un apparecchio a gas in funzione o una stufa elettrica in funzione).

• L'apparecchio deve essere conservato in un'area ben ventilata dove la dimensione della stanza corrisponda all'area della stanza specificata per il funzionamento.
• L'apparecchio deve essere conservato in modo da prevenire che si verifichino danni meccanici
  • NON ostruire in alcun modo le prese d'aria.
  • NON forare o bruciare l'apparecchio.
• Tenere presente che il refrigerante è inodore.
• NON utilizzare mezzi diversi da quelli consigliati dal produttore per accelerare il processo di scongelamento o per la pulizia.
• La manutenzione dell'apparecchio deve essere eseguita solo da un tecnico qualificato e autorizzato, secondo le istruzioni del produttore.
• In caso di riparazione necessaria, contattare il servizio autorizzato. Eventuali riparazioni eseguite da personale non qualificato possono essere pericolose e invalidare la garanzia.
• La conformità ai regolamenti nazionali del gas dovrà essere osservata.

PRECAUZIONI D'USO

• Si prega di leggere attentamente queste istruzioni per prevenire lesioni personali o danni alla proprietà degli utenti e di terze parti. Comprendere il contenuto del manuale e assicurarsi di seguire le precauzioni di sicurezza indicate.
• NON utilizzare l'apparecchio con le mani bagnate, NON risciac-quare con acqua e NON posizionarlo vicino a una fonte d'acqua.
  • NON inserire le mani nell'uscita o nell'ingresso dell'aria.
• NON posizionare oggetti pesanti sull'uscita dell'aria o sedersi direttamente sull'uscita dell'aria.
  • NON gettare o posizionare alcun oggetto nel deumidificatore.
• NON utilizzare il deumidificatore vicino a gas infiammabili o esplosivi e NON posizionarlo vicino a una fonte di calore.

• NON spegnere l'apparecchio direttamente con l'interruttore di alimentazione. Spegnere l'interruttore di alimentazione quando NON si intende utilizzarlo per un lungo periodo.

• In caso di anomalie (ad esempio odore di bruciato), interrompere immediatamente l'utilizzo e scollegare l'alimentazione elettrica.

• Scollegare l'alimentazione durante i temporali.
• NON sostituire il cavo di alimentazione senza autorizzazione, NON collegare il cavo di alimentazione a metà e NON utilizzarlo in parallelo con altre apparecchiature elettriche ad alta potenza.
• NON smontare, modificare, riparare o pulire i componenti interni senza autorizzazione.
• Durante la pulizia, assicurarsi di interrompere il funzionamento e spegnere l'interruttore di alimentazione.

PUNTI DI ATTENZIONE

• Posizionare l'apparecchio su una superficie piana e solida.
• NON immergere l'apparecchio in acqua o posizionarlo vicino a una fonte d'acqua.
• Se il cavo di alimentazione o altri componenti sono danneggiati o se si verifica una situazione anomala, NON utilizzare l'apparecchio. Contattare il servizio post-vendita del produttore o il luogo di acquisto.
• Questo apparecchio è destinato esclusivamente alla deumidificazione interna e NON deve essere utilizzato per altri scopi.
• Utilizzare questo prodotto con la tensione di alimentazione specificata.
  • NON appoggiare oggetti pesanti sull'apparecchio.
• NON inclinare l'apparecchio per evitare danni al compressore.
• NON inserire oggetti nell'apparecchio per evitare malfunzionamenti.
• Quando è necessario riavviare l'apparecchio dopo lo spegnimento, attendere 3 minuti prima di accenderlo normalmente.
• Se si utilizzano prese multiple o altre basi per far funzionare la macchina, assicurarsi che siano conformi alle normative di sicurezza nazionali.
• Se l'apparecchio viene accidentalmente inclinato o rovesciato, o dopo un trasporto a lunga distanza, deve essere posizionato in posizione verticale per 4 ore prima di accenderlo.
• NON utilizzare l'apparecchio con un apparecchio ad alto consumo energetico che condivide la stessa presa.
• Utilizzare questo apparecchio in un ambiente con una temperatura ambiente compresa tra 7°C e 35°C.
• NON smaltire con NON curanza i materiali di imballaggio: il rici-

claggio è più in linea con la consapevolezza ambientale.

• Questo apparecchio NON è destinato all'uso da parte di persone con ridotte capacità fisiche, cognitive o mentali, o persone (bambini compresi) con scarsa esperienza e conoscenza, a meno che NON siano supervisionate o istruite da una persona responsabile della loro sicurezza. NON lasciar giocare bambini incustoditi con questo dispositivo.
• Per garantire un'efficienza ottimale, questo deumidificatore deve essere utilizzato in un ambiente chiuso. Chiudere tutte le porte, le finestre e gli altri ingressi della stanza.
• Evitare una cattiva diffusione del calore mantenendo l'apparecchio ad almeno 50 cm di distanza dalla parete.
• Riciclaggio: Questo contrassegno indica che questo prodotto NON deve esere smaltito con gli altri rifiuti domestici in tutta l'UE. Per evitare possibili danni all'ambiente o alla salute umana derivanti dalle smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per agevolare il riutilizzo sostenibile delle risorse materiali. Per rendere il dispositivo usato, usare i sistemi di reso e raccolta, oppure contattare il rivenditore dal quale è stato acquistato il prodotto. Il rivenditore può ritirare il prodotto per un riciclaggio sicuro per l'ambiente.
• La manutenzione deve essere effettuata solo come raccomanda-to dal produttore dell'apparecchiatura. Interventi di manutenzione e riparazione che richiedono l'assistenza di altro personale qualifi-cato devono essere effettuati sotto la supervisione di una persona specializzata nella gestione dei refrigeranti infiammabili.

CARATTERISTICHE

Potente capacità di deumidificazione

Sfruttando la tecnologia di refrigerazione, il deumidificatore rimuove in modo potente l'umidità dall'aria per ridurne il livello nell'ambiente e mantenere l'aria interna asciutta e confortevole.

Design leggero e portatile

Il deumidificatore è costruito per essere compatto e leggero. Le rotelle sul fondo dell'unità agevolano lo spostamento da un locale all'altro.

Funzionamento a bassa temperatura con sbrinamento automatico

Quando l'unità funziona a una temperatura ambiente compresa tra 5°C e 12°C, si fermerà per lo sbrinamento ogni 30 minuti.

Quando l'unità funziona a una temperatura ambiente compresa tra 12°C e 20°C, si fermerà per lo sbrinamento ogni 45 minuti.

Umidostato regolabile

Consente di regolare il livello di umidità desiderato.

Timer Acceso/Spento

Programmare l'unità per accendersi e spegnersi automaticamente.

Funzionamento silenzioso

Il deumidificatore funziona con un basso livello di rumore.

Efficienza energetica

Il consumo energetico dell'unità è basso.

Impostazione WiFi

L'impostazione WiFi consente la connettività wireless, permettendoti di controllare e monitorare il deumidificatore da remoto.

DATI TECNICI

CARATTERISTICHE

Modello TD-2410
Alimentazione elettrica 220-240 V~, 50 Hz
Refrigerante/carica R290/4-5g

La capacità di deumidificazione è stimata a una temperatura ambiente di 30°C con un'umidità relativa dell'80%. Se le specifiche vengono migliorate dopo questa segnalazione, sulla targhetta del prodotto sono riportate le nuove specifiche.

La temperatura operativa è compresa tra 7°C e 35°C e un'umidità relativa massima dell'80%. Se la temperatura ambiente è al di fuori di questo intervallo, l'unità non funzionerà normalmente. Il valore GWP del refrigerante R290 è 3.

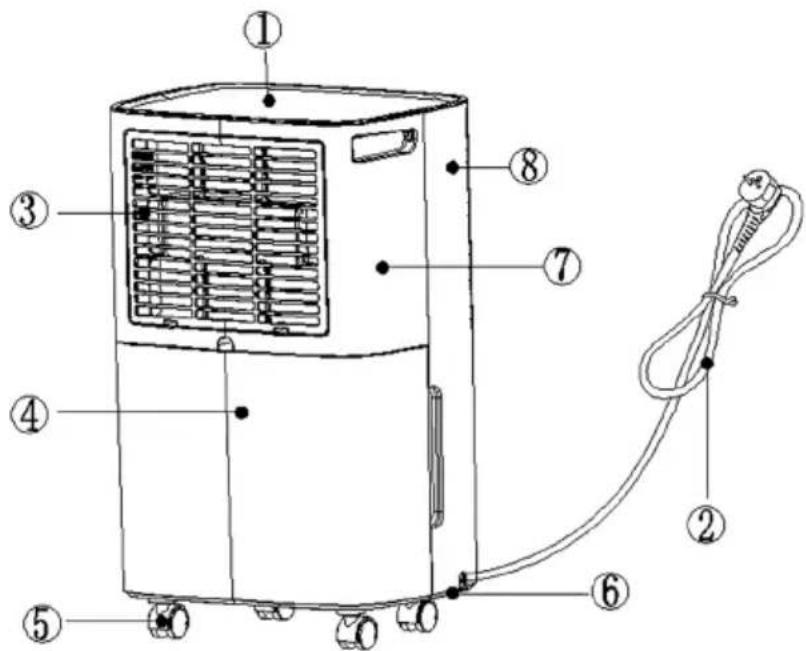

SCHEMA DEL PRODOTTO

Componenti

1. Pannello superiore 2. Cavo di alimentazione 3. Cassetta del filtro
4. Serbatoio dell'acqua 5. Ruote 6.	Base
7. Copertura posteriore 8. Copertura anteriore

OPZIONALE

1. Tessuto filtrante al carbone attivo (opzionale)

ISTRUZIONI DI FUNZIONAMENTO

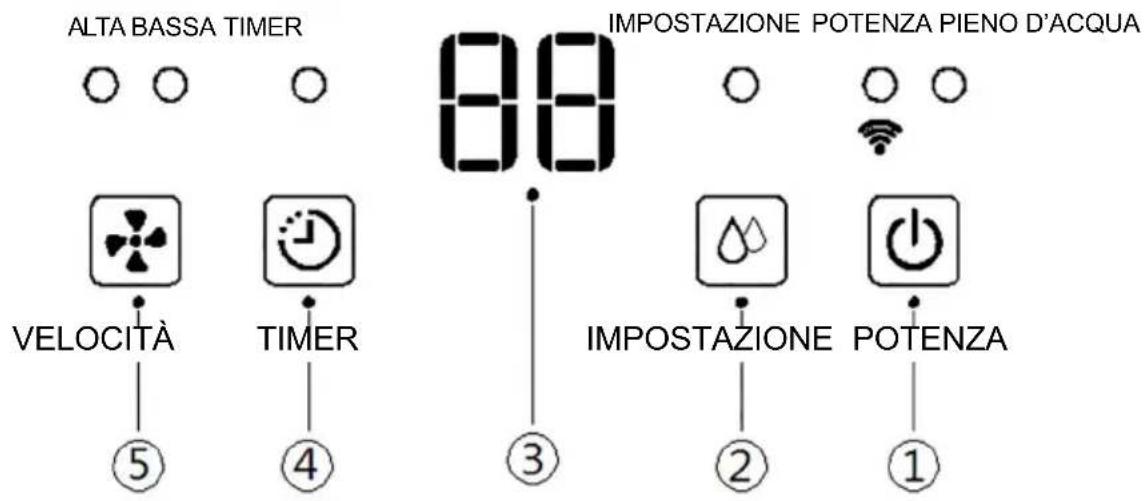

ALTA BASSA TIMER 88 IMPOSTAZIONE POTENZA PIENO D'ACQUA VELOCITÀ TIMER ⑤ ④ ③ IMPOSTAZIONE POTENZA ② ①

1. POTENZA
2. IMPOSTAZIONE
3. SCHERMO
4. TIMER
5. VELOCITÀ

L'indicatore dispone di 3 funzioni:

1. Quando l'unità è collegata, indicherà il livello di umidità della stanza.
2. Quando si imposta l'umidità, indicherà l'umidità selezionata.
3. Quando si programma il tempo di accensione e spegnimento dell'unità, mostrerà l'ora.
4. Quando l'umidità dell'ambiente è inferiore al 40%, mostrerà "40".
5. Quando l'umidità dell'ambiente è superiore al 80%, mostrerà "80".

ISTRUZIONI DI FUNZIONAMENTO

1. La spia di alimentazione si accende quando l'unità è collegata alla presa elettrica, indipendente- mente dal fatto che l'unità sia in funzione o meno.

2. Premere il pulsante ⓣuna volta per avviare il funzionamento. Premerlo di nuovo per arrestare il funzionamento.

3. Premere il pulsante come segue: Premere per impostare la velocità della ventola desiderata. È possibile regolare la velocità tra alta e bassa.
4. Premere il pulsante Ⓗ per impostare il livello di umidità desiderato nella stanza, che può essere impostato da 40% a 80% a intervalli di 5%. Dopo un periodo di azione, quando l'umidità dell'ambiente è inferiore all'umidità selezionata del 2%, il compressore si fermerà e le ventole si arresteranno 3 minuti dopo.Quando l'umidità dell'ambiente è uguale o superiore all'umidità selezionata del 2% il compressore si riavvierà dopo i 3 minuti di tempo di protezione del compressore.
5. Premendo il pulsante è possibile impostare il timer: Premere il pulsante per programmare l'ora di accensione e quella di spegnimento dell'unità. Se si desidera cancellare la programmazione del timer, premere il pulsante per regolare l'ora a 00 e premendo il pulsante, scorrerà da 00-01-02.....23-24.Si tratta dell'ora programmata per accendere la macchina. Si tratta dell'ora programmata per accendere la macchina. L'ora programmata rimane immutata se la macchina smette di funzionare perché piena d'acqua o durante lo scongelamento.

CONFIGURAZIONE WIFI

Il tuo deumidificatore TD2410 è dotato di connettività WiFi, che ti consente di controllarlo a distanza utilizzando l'app Smart Life. Segui i passaggi seguenti per connettere il tuo dispositivo:

Passo 1: Scarica l'app

- Scansiona il codice QR qui sotto per scaricare l'app Smart Life, oppure cerca "Smart Life" nell'App Store (iOS) o nel Google Play Store (Android).

- Installa l'app e crea un account registrandoti con la tua email o il numero di telefono.

Passo 2: Accedi alla modalità di configurazione WiFi

• Assicurati che il deumidificatore sia collegato e acceso.
• Quando viene acceso per la prima volta, il dispositivo entrerà in modalità standby e l'indicatore POWER si accenderà di verde.
• Per attivare la modalità di accoppiamento WiFi, premi e tieni premuto il pulsante FAN per 3 secondi finché non senti un bip. L'indicatore WiFi inizierà a lampeggiare, indicando che il dispositivo è pronto per connettersi.

Passo 3: Connetti l'app Smart Life

1. Assicurati che il tuo telefono mobile sia connesso a una rete WiFi a 2,4 GHz (la rete a 5 GHz non è supportata).
2. Apri l'app Smart Life.
3. Nella schermata principale, tocca il pulsante "+" per aggiungere un nuovo dispositivo.
4. Scegli "Deumidificatore" o la categoria appropriata.
5. L'app rileverà automaticamente il dispositivo. Se non succede, seleziona l'aggiunta manuale e segui le istruzioni sullo schermo.
6. Conferma che l'indicatore WiFi stia lampeggiando e procedi con il processo di connessione.
7. Una volta che la connessione è riuscita, l'indicatore WiFi rimarrà acceso in modo continuo.

Passo 4: Controlla il tuo dispositivo

• Dopo aver completato l'associazione con successo, puoi controllare il deumidificatore tramite l'app, impostare timer, regolare i livelli di umidità e monitorare il funzionamento da remoto.
• Assicurati che il tuo dispositivo mobile e il deumidificatore rimangano connessi a Internet per l'accesso remoto.

Nota:

• Se l'indicatore WiFi non lampeggia, riavvia il dispositivo e ripeti il processo.
• Se la connessione non riesce, assicurati che il tuo router stia trasmettendo su una rete a 2,4 GHz e riprova.

Ora il tuo TD2410 è connesso ed è pronto per essere utilizzato con l'app Smart Life!

SCARICO DELL'ACQUA RACCOLTA

Quando il serbatoio di drenaggio è pieno, l'indicatore di serbatoio pieno si accende, l'operazione si ferma automaticamente e il cicalino suona per 15 volte per avvisare l'utente che deve essere vuotata l'acqua dal serbatoio di drenaggio.

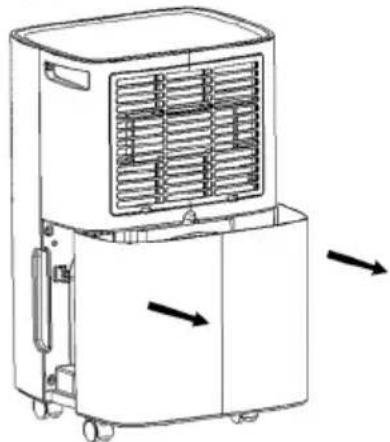

Vuotare il serbatoio di drenaggio

1. Premere leggermente i lati del serbatoio con entrambe le mani ed estrarre delicatamente il serbatoio.

1. Scaricare l'acqua raccolta.

1. Non rimuovere il galleggiante dal serbatoio dell'acqua. Il sensore di pieno d'acqua non sarà più in grado di rilevare correttamente il livello dell'acqua senza il galleggiante e l'acqua potrebbe fuoriuscire dal serbatoio dell'acqua.

1. Se il serbatoio di drenaggio è sporco, lavarlo con acqua fredda o tiepida. Non utilizzare detergente, spugne abrasive, panni per la polvere trattati chimicamente, benzina, benzene, diluenti o altri solventi in quanto questi potrebbero graffiare e danneggiare il serbatoio causando perdite di acqua.

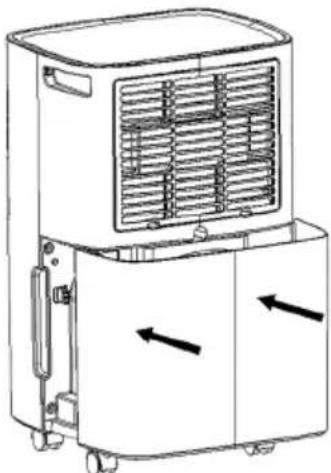

2. Quando si sostituisce il serbatoio di drenaggio, premere fortemente il serbatoio in posizione con entrambe le mani. Se il serbatoio non è posizionato in modo appropriato, il sensore "SERBATOIO PIENO" sarà attivato e il deumidificatore non funzionerà.

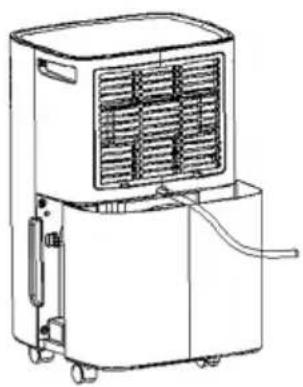

Drenaggio continuo dell'acqua

L'unità dispone di una porta per il drenaggio continuo. Utilizzando un tubo di plastica (con diametro interno 10 mm) inserirlo nel foro di drenaggio (sulla piastra intermedia), farlo uscire sul lato del serbatoio dell'acqua, installarlo in posizione e sistemare il tubo di drenaggio.

L'acqua nel serbatoio di drenaggio può essere drenata continuamente fuori dalla porta di drenaggio continuo dell'unità. (Tubo non incluso nella confezione)

Pulire il deumidificatore

Pulire il corpo

Pulirlo con un panno morbido umido.

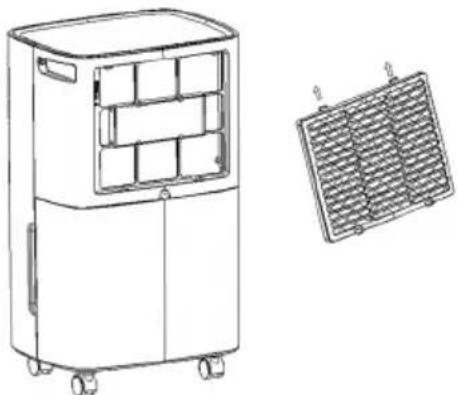

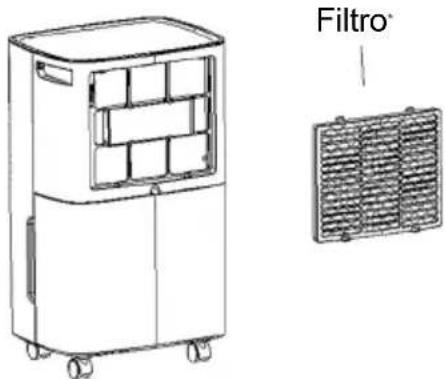

Pulire il filtro dell'aria

1. In primo luogo aprire la griglia di ingresso e lavarla con acqua.

Filtro®

1. Applicare il filtro dell'aria.

Inserire delicatamente il filtro nella griglia.

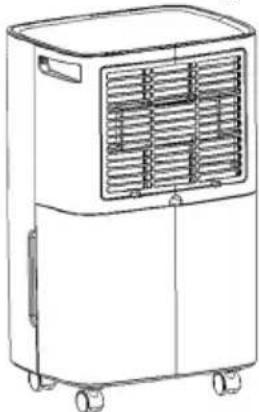

Conservazione del deumidificatore

Quando si prevede di non utilizzare l'unità per un lungo periodo di tempo e si desidera conservarla, attenersi alla procedura seguente:

1. Vuotare l'acqua rimasta nel serbatoio di scarico.
2. Ripiegare il cavo di alimentazione e inserirlo nel serbatoio dell'acqua.
3. Pulire il filtro dell'aria.
4. Smaltire in un luogo fresco e asciutto.

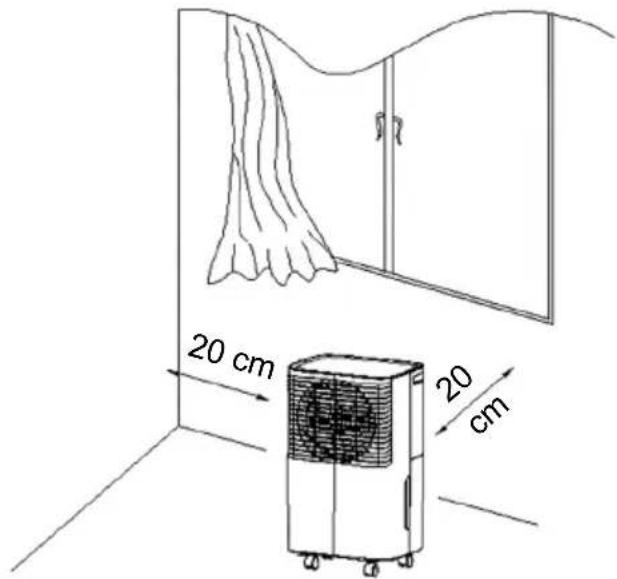

Mantenere le distanze minime attorno al deumidificatore quando l'unità è in funzione, come illustrato nel disegno a sinistra.

20 cm 20 cm

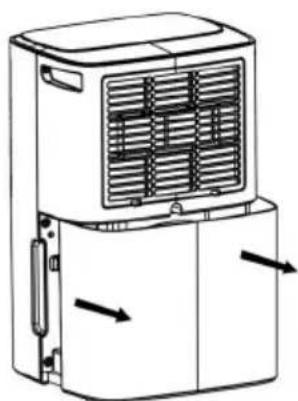

1. Rimuovere le ruote

Togliere il serbatoio dell'acqua, rimuovere le ruote posizionate nel serbatoio e poi riposizionare il serbatoio.

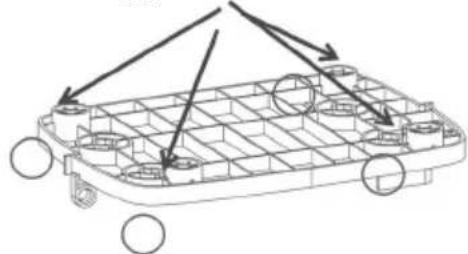

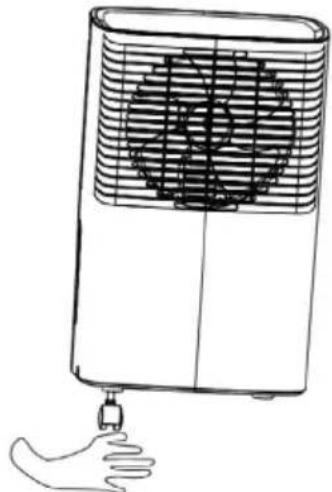

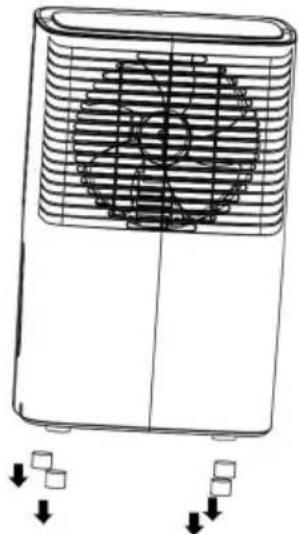

2. Rimuovere i piedini

Inclina la macchina e rimuovi i piedini in gomma installati sul telaio.

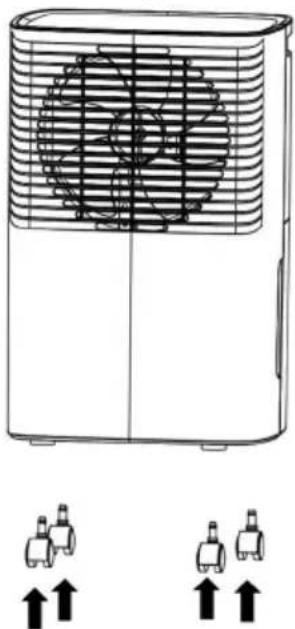

Inserisci la ruota nel foro di montaggio del telaio, poi premi la ruota con la mano e spingila verticalmente verso il telaio finché non è in posizione.

1. Montaggio delle ruote


1. Ripeti il passaggio 2 per installare le altre ruote


1. Installazione completata

RISOLUZIONE DEI PROBLEMI

Se si verifica una delle condizioni elencate di seguito, controllare i seguenti elementi prima di chia- mare l'assistenza clienti.

Problema Possibile causa Soluzione
L'unità non funziona.	Il cavo di alimentazione è stato scollegato?	Collegare il cavo di alimentazione alla presa.
	La spia di segnalazione di serbatoio pieno lampeggia? (Il serbatoio è pieno o in una posizione errata.)	Svuotare l'acqua nel serbatoio di drenaggio e quindi riposizionare il serbatoio.
	La temperatura della stanza è superiore a 35°C o inferiore a 5°C?	Il dispositivo di protezione è attivato e l'unità non può essere avviata.
La funzione di deumidificazione non funzione.	Il filtro dell'aria è otturato?	Pulire il filtro dell'aria come spiegato sotto "Pulire il deumidificatore".
	Il condotto di scarico o il condotto di ingresso sono ostruiti?	Rimuovere l'ostruzione dal condotto di scarico o dal condotto di ingresso.
L'aria non viene scaricata. Il filtro	dell'aria è otturato?	Pulire il filtro dell'aria come spiegato sotto "Pulire il deumidificatore".
Il funzionamento è rumoroso.	L'unità è inclinata o instabile?	Spostare l'unità in una posizione stabile e robusta
	Il filtro dell'aria è otturato?	Pulire il filtro dell'aria come spiegato sotto "Pulire il deumidificatore".

NOTA PER I LAVORI DI MANUTENZIONE

1. Controlli dell'area

Prima di iniziare a lavorare su sistemi contenenti refrigeranti infiammabili, è necessario effettuare controlli di sicurezza per garantire che il rischio di incendio sia ridotto al minimo. Per la riparazione dell'impianto di refrigerazione, è necessario rispettare le seguenti precauzioni prima di effettuare il lavoro sull'impianto.

2. Procedura di lavoro

Il lavoro deve essere intrapreso nell'ambito di una procedura controllata in modo da ridurre al minimo il rischio che gas o vapore infiammabile sia presente mentre il lavoro viene eseguito.

3. Area di lavoro generale

Tutto il personale addetto alla manutenzione e le altre persone che lavorano nell'area devono essere istruite sulla natura del lavoro da effettuare. Evitare di lavorare in spazi ristretti. La zona intorno all'area di lavoro deve essere circoscritta. Assicurarsi che le condizioni all'interno della zona siano state messe in sicurezza mediante il controllo del materiale infiammabile.

4. Controllo per la presenza di refrigerante

L'area dev'essere controllata con un opportuno rilevatore di refrigerante prima e durante il lavoro al fine di garantire che il tecnico sia consapevole di atmosfere potenzialmente infiammabili. Assicurarsi che l'apparecchiatura di rilevamento perdite utilizzata sia adatta per l'uso con refrigeranti infiammabili, cioè priva di scintille, adeguatamente sigillata o intrinsecamente sicura.

5. Presenza dell'estintore

Se sedono essere eseguite delle lavorazioni a caldo nelle apparecchiature di refrigerazione o in eventuali parti associate, appropriate attrezzature antincendio devono essere disponibili a portata di mano. Tenere un estintore a polvere secca o a CO2 adiacente alla zona di caricamento.

6. Nessuna fonte di ignizione

Nessuna persona che esegue lavoro in relazione a un sistema refrigerante che implica l'esposizione di una tubazione che contiene o ha contenuto refrigerante infiammabile deve utilizzare eventuali fonti di accensione in modo tale che possa comportare il rischio di incendio o di esplosione. Tutte le possibili fonti di innesco, tra cui fumo di sigaretta, dovrebbero essere mantenute sufficientemente lontano dal sito di installazione, riparazione, rimozione e smaltimento, quando il refrigerante infiammabile potrebbe essere rilasciato nello spazio circostante. Prima di effettuare il lavoro, l'area attorno all'apparecchiatura dev'essere oggetto di indagine per accertarsi che non vi siano pericoli infiammabili o rischi di accensione. Il Segnali "Non Fumare" devono essere visualizzate.

7. Area ventilata

Garantire che l'area sia all'aperto o che sia adeguatamente ventilata prima di irrompere nel sistema o effettuare qualsiasi lavorazione a caldo. Un certo grado di ventilazione deve continuare per tutto il periodo in cui viene svolto il lavoro. La ventilazione deve disperdere in modo sicuro qualsiasi refrigerante rilasciato e preferibilmente espellerlo nell'atmosfera.

8. Controlli all'apparecchiatura per la refrigerazione

Nel caso in cui vengano sostituiti componenti elettrici, questi devono essere adatti allo scopo e alla specifica corretta. In qualsiasi momento devono essere seguite le linee guida di manutenzione e assistenza del costruttore. In caso di dubbio consultare il dipartimento di assistenza tecnica del costruttore.

I controlli seguenti devono essere applicati agli impianti che utilizzano refrigeranti infiammabili:

• La dimensione della carica è in conformità con le dimensioni della stanza entro la quale sono installati i componenti contenenti refrigerante.
• Il macchinario di ventilazione e le uscite sono operanti in modo adeguato e non sono ostruite.

9. Controlli per dispositivi elettrici

Gli interventi di riparazione e manutenzione dei componenti elettrici devono comprendere controlli di sicurezza iniziali e procedure di ispezione dei componenti. Se è presente un guasto che potrebbe compromettere la sicurezza, nessuna alimentazione elettrica può essere collegata al circuito fino a quando non sarà stato adeguatamente riparato. Se il problema non può essere risolto immediata-mente, ma è necessario continuare il funzionamento, dev'essere utilizzata una soluzione temporanea adeguata. Questo deve essere riferito al proprietario dell'apparecchiatura in modo che tutte le parti siano avvisate.

I controlli di sicurezza preliminari devono includere:

• che i condensatori siano scarichi: questo deve essere fatto in modo sicuro per evitare il rischio di scintille;
• che non ci siano componenti elettrici e di cablaggio esposti durante la ricarica, il ripristino o lo spurgo dell'impianto;
  – che ci sia continuità della messa a terra.

10. Riparazioni di componenti a tenuta

Durante le riparazioni di componenti a tenuta, tutte le alimentazioni elettriche devono essere scollegate dall'apparecchiatura in lavorazione prima di qualsiasi operazione di distacco dei carter di tenuta, ecc.

Qualora sia assolutamente necessario mantenere un'alimentazione elettrica all'apparecchiatura durante gli interventi di manutenzione, un modulo operativo di rilevazione di perdite in modo permanente deve essere collocato nel punto più critico per segnalare la presenza di una situazione potenzialmente pericolosa.

Particolare attenzione deve essere prestata a quanto segue per assicurare che lavorando sui com-

ponenti elettrici, l'involucro non è alterato in modo tale da compromettere il livello di protezione. Ciò deve includere danni ai cavi, numero di connessioni eccessivo, terminali non conformi alle specifiche originali, danni alle guarnizioni, montaggio errato di capicorda, ecc.

Assicurarsi che il dispositivo sia montato saldamente.

Assicurarsi che le guarnizioni o i materiali sigillanti non siano degradati in modo tale da non servire più allo scopo di impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere in conformità con le specifiche del produttore.

NOTA: L'utilizzo di sigillante al silicone può inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento perdite. Componenti intrinsecamente sicuri non devono essere isolati prima di lavorare su di essi.

11. Riparazione di componenti intrinsecamente sicuri

Non applicare alcun tipo di carico induttivo o di capacità permanente al circuito senza garantire che questo non superi la tensione ammissibile e la corrente permessa per l'apparecchiatura in uso. I componenti intrinsecamente sicuri sono i soli tipi che possono essere lavorati collegati elettricamente in presenza di un'atmosfera infiammabile.L'apparecchiatura di prova deve essere alla valutazione corretta.

Sostituire i componenti solo con parti specificate dal costruttore. Altre parti possono comportare l'incendio del refrigerante nell'atmosfera da una perdita.

12. Cablaggio

Controllare che il cablaggio non sia soggetto a usura, corrosione, pressione eccessiva, vibrazione, bordi taglienti o altri effetti ambientali negativi. Il controllo deve prendere in considerazione anche gli effetti dell'invecchiamento o della vibrazione continua da fonti quali compressori o ventilatori.

13. Rilevamento delle perdite per refrigeranti infiammabili

In nessun caso potenziali fonti di innesco possono essere utilizzate nella ricerca o nel rilevamento di perdite di refrigerante. Non può essere utilizzata una torcia ad alogenuro (o qualsiasi altro rilevatore che utilizza una fiamma).

14. Metodi di rilevamento delle perdite

I seguiti metodi di rilevamento perdite sono ritenuti accettabili per gli impianti contenenti refrigerante infiammabile.

Rilevatori di perdite elettronici devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe necessitare di ritaratura. (L'apparecchiatura di rilevamento deve essere tarata in una zona priva di refrigerante). Accertarsi che il rilevatore non sia una potenziale fonte di accensione e sia adatto per il refrigerante utilizzato.

I fluidi di rilevamento perdite sono adatti per essere utilizzati con la maggior parte dei fluidi refrigeranti ma deve essere evitato l'uso di detergenti contenenti cloro in quanto il cloro può reagire con il refrigerante e corrodere la tubazione in rame.

Se si sospetta una perdita, tutte le fiamme libere devono essere rimosse/spente.

Se viene rilevata una perdita di refrigerante che richiede brasatura, tutto il refrigerante deve essere recuperato dal sistema. Azoto privo di ossigeno (N) deve quindi essere spurgato attraverso il sistema sia prima che durante il processo di brasatura.

15. Rimozione e scarico

Quando si irrompe nel circuito del refrigerante per effettuare riparazioni - - o per qualsiasi altro scopo - devono essere utilizzate procedure convenzionali. È tuttavia importante che siano seguite le migliori prassi tenendo in considerazione l'infiammabilità. La seguente procedura deve essere rispettata:

• Rimuovere il refrigerante.
• Effettuare lo spurgo del circuito con gas inerte.
• Sfiatare.
• Spurgare nuovamente con gas inerte.
• Aprire il circuito mediante taglio o brasatura.

Il carico di refrigerante deve essere recuperato nelle bombole di recupero corrette. Il sistema deve

essere "sciacquato" con azoto privo di ossigeno per rendere l'unità sicura. Questo processo può richiedere di essere ripetuto più volte. Aria compressa o ossigeno non devono essere utilizzati per questa attività. Il lavaggio deve essere effettuato rompendo il vuoto nel sistema con azoto privo di ossigeno e continuando a riempire fino a quando viene raggiunta la pressione d'esercizio, poi sfiatare in atmosfera e infine tirare fino al vuoto. Questo processo deve essere ripetuto fino a quando non c'è più refrigerante all'interno del sistema. Quando viene utilizzato il carico finale di azoto privo di ossigeno, il sistema deve essere sfiatato verso a pressione atmosferica per consentire al lavoro di poter essere eseguito. Questa operazione è assolutamente vitale se devono essere eseguite operazioni di brasatura su tutte le tubazioni. Assicurarsi che l'uscita per la pompa del vuoto non sia in prossimità di fonti di ignizione e qui sia disponibile ventilazione.

16. Procedure di carica del refrigerante

In aggiunta alle procedure di caricamento tradizionali i seguenti requisiti devono essere seguiti.

• Garantire che non si verifichi contaminazione di diversi fluidi refrigeranti quando si utilizzano apparecchiature di caricamento. Tubi flessibili o rigidi devono essere quanto più corti possibile per ridurre al minimo la quantità di fluido refrigerante contenuta in essi.
• Le bombole devono essere mantenute in posizione verticale.
• Assicurarsi che l'impianto di refrigerazione venga messo a terra prima di caricare il sistema con il refrigerante.
• Etichettare l'impianto quando il caricamento è completo (se non lo è già).
• Prestare estrema attenzione a non riempire eccessivamente l'impianto di refrigerazione.

Prima di ricaricare l'impianto, deve essere testata la pressione con azoto privo di ossigeno. La tenuta dell'impianto deve essere testata a completamento del caricamento, ma prima della messa in servizio. Una prova di tenuta seguente deve essere effettuata prima di lasciare il sito.

17. Dismissione

a) Prima di eseguire questa procedura, è essenziale che il tecnico abbia acquisito completa dimestichezza con l'apparecchiatura e tutti i suoi dettagli. Si consiglia per buna prassi che tutti i refrigeranti sono recuperati in modo sicuro. Prima di effettuare questa attività, un campione di olio e di refrigerante dev'essere prelevato nel caso in cui siano necessarie analisi prima del riutilizzo del refrigerante rigenerato. È essenziale che alimentazione elettrica sia disponibile prima che l'attività venga iniziata.
Acquisire familiarità con l'apparecchiatura e il suo funzionamento.
b) Isolare l'impianto elettricamente.
c) Prima di mettere in atto la procedura, assicurarsi che: Se necessario, sono disponibili attrezza-ture per la movimentazione meccanica per gestire le bombole del refrigerante. Tutti i dispositivi di protezione individuale siano disponibili e vengano utilizzati correttamente e la procedura di ripristino venga sorvegliata continuamente da una persona competente. Attrezzature di recupero e bombole siano conformi alle norme appropriate.
d) L'impianto del refrigerante sia vuotato tramite pompa, se possibile.
e) Se lo svuotamento non è possibile, realizzare un collettore in modo che il refrigerante possa essere rimosso dalle varie parti dell'impianto.
f) Assicurarsi che la bombola sia collocata sulla bilancia prima che avvenga il recupero.
g) Avviare la macchina per il recupero e azionarla in conformità con le istruzioni del produttore.
h) Non riempire eccessivamente (non più dell'80 % in volume di liquido caricato).
i) Non superare la pressione massima d'esercizio della bombola, anche temporaneamente.
j) Quando le bombole sono state riempite correttamente e il processo completato, assicurarsi che le bombole e le attrezzature vengano rimosse dal sito prontamente e che tutte le valvole di isolamento delle apparecchiature siano chiuse.
k) Il refrigerante recuperato non può essere caricato in un altro impianto di refrigerazione a meno che non sia stato pulito e controllato.

18. Etichettatura

L'apparecchiatura dev'essere etichettata dichiarando che essa è stata dismessa e svuotata del refrigerante. L'etichetta deve recare data e firma. Accertarsi che non vi siano etichette sull'apparec-

chiatura attestanti che l'apparecchiatura contiene refrigerante infiammabile.

19. Recupero

Quando si rimuove il refrigerante da un impianto, sia per interventi di manutenzione che per dismissione, si consiglia per buona prassi che tutti i refrigeranti vengano rimossi in modo sicuro.

Quando si trasferisce il refrigerante nelle bombole, assicurarsi che vengono impiegate solo bombole adeguate per il recupero del refrigerante. Assicurarsi che sia disponibile il numero di bombole corretto per contenere il carico totale dell'impianto. Tutte le bombole che devono essere utilizzate sono designate per il refrigerante recuperato ed etichettati per il refrigerante (cioè sono bombole speciali per il recupero del refrigerante). Le bombole devono essere complete di valvola limitatrice di pressione e associate a valvole di intercettazione in buone condizioni d'esercizio. I cilindri di recupero vuoti devono essere scaricati e, se possibile, raffreddati prima di effettuare un recupero.

L'apparecchiatura di recupero dev'essere in buone condizioni di funzionamento con un set di istruzioni relative all'apparecchiatura a portata di mano e deve essere adatta per il recupero di refrigeranti infiammabili.

Inoltre, un insieme di bilance di pesatura tarato dev'essere disponibile e in buono stato d'esercizio. I tubi flessibili devono essere completi con giunti a prova di perdita e in buone condizioni.

Prima di utilizzare la macchina per il recupero, verificare che sia in stato di funzionamento soddisfacente, sia stata mantenuta correttamente e che gli eventuali componenti elettrici associati siano sigillati per impedire il contatto in caso di rilascio di fluido refrigerante. Consultare il produttore in caso di dubbio.

Il refrigerante recuperato dev'essere riportato al fornitore del refrigerante nella bombola di recupero corretta e con la relativa Nota di trasferimento dei rifiuti compilata. Non mescolare i refrigeranti nelle unità di recupero e soprattutto nelle bombole.

Se compressori o oli per compressore devono essere rimossi, accertarsi che siano stati scaricati a un livello accettabile per accertarsi che non rimanga refrigerante infiammabile all'interno del lubrificante. Il processo di scarico dev'essere effettuato prima di restituire il compressore ai fornitori. Solo il riscaldamento elettrico del corpo del compressore può essere impiegato per accelerare questo processo. Quando l'olio viene scaricato da un impianto, l'operazione deve essere effettuata in modo sicuro.

20. Trasporto dell'apparecchiatura contenente refrigeranti infiammabili

Determinato dalle normative locali.

21. Gli elettrodomestici dismessi contengono refrigeranti infiammabili

Consultare le normative nazionali.

22. Conservazione dell'apparecchiatura imballata (invenduta)

La protezione della confezione in deposito deve essere costruita in modo tale che eventuali danni meccanici all'apparecchiatura all'interno dell'imballo non causino una perdita della carica di refrigerante. Il numero massimo di pezzi che possono essere conservati insieme deve essere stabilito dalle normative locali.
