RAD22 - Audio-Interface Rane - Kostenlose Bedienungsanleitung

Produkttyp	Audio-Interface für Rane-DSP-Verarbeitungssystem
Eingänge	2 XLR/6,35-mm-Kombieingänge (Mikrofon/Line/Line-Plus) mit 24-V-Phantomspeisung
Ausgänge	1 Stereoline-Ausgang 3,5 mm (1/8 Zoll)
Stromversorgung	Über Cat-5e- oder höherwertiges Kabel von einem Rane-Multiprozessor (PoE)
Konnektivität	RJ-45-RAD-Anschluss für Verbindung zu einem Rane-Multiprozessor
Funktionen	Intelligente Stummschaltung, automatische XLR/TRS-Umschaltung, 24-V-Phantomspeisung
Installation	Wandmontage auf doppeltem Standard-Elektrogehäuse
Kabel	Cat 5e oder höher, maximale Länge 100 m
LED-Anzeigen	Eingang (grün Signal, rot Übersteuerung); RJ-45 (gelb Stromversorgung, grün Daten)
Abmessungen (ca.)	10 x 10 x 5 cm (Standard-Wandplattengröße)
Gewicht (ca.)	0,5 kg
Lieferumfang	RAD22, Montageplatte, Schrauben, Bedienungsanleitung
Kompatibilität	Rane-Multiprozessoren (Terminal 1010X, HAL3s, usw.)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Flüssigkeiten und Scheuermittel vermeiden.
Sicherheit	Die im Handbuch bereitgestellten Sicherheitshinweise beachten
Ersatzteile und Reparierbarkeit	Für Teile und Reparaturen den Rane-Support kontaktieren

Häufig gestellte Fragen - RAD22 Rane

Wie wird das RAD22 mit Strom versorgt?

Das RAD22 wird über das Cat-5e- oder höherwertige Kabel versorgt, das an einen RAD-Port eines Rane-Multiprozessors angeschlossen ist. Überprüfen Sie, ob die gelbe LED am RJ-45-Anschluss leuchtet, um die Stromversorgung zu bestätigen.

Welche Mikrofontypen kann ich anschließen?

Sie können dynamische Mikrofone oder Kondensatormikrofone anschließen. Die 24-V-Phantomspeisung ist verfügbar und muss in der Halogen-Software für Kondensatormikrofone aktiviert werden.

Wie schließe ich ein Line-Instrument an?

Verwenden Sie einen Kombieingang mit einem 6,35-mm-TRS-Stecker. Der Line- oder Line-Plus-Modus kann in der Halogen-Software ausgewählt werden. Der Line-Plus-Modus kombiniert unsymmetrische Stereosignale zu Mono.

Was tun, wenn die Eingangs-LED rot wird?

Die rote LED zeigt eine Überlastung oder Übersteuerung an. Reduzieren Sie den Eingangspegel oder passen Sie die Verstärkung in der Halogen-Software an.

Kann ich das RAD22 ohne Rane-Multiprozessor verwenden?

Nein, das RAD22 benötigt einen Rane-Multiprozessor für Stromversorgung und Kommunikation. Es funktioniert nicht eigenständig.

Wie installiere ich das RAD22 an der Wand?

Installieren Sie ein doppeltes Elektrogehäuse an der Wand, führen Sie das Cat-5e-Kabel ein, befestigen Sie die Montageplatte und dann das RAD22 darauf. Verwenden Sie die mitgelieferten Schrauben und ziehen Sie sie nicht übermäßig fest.

Ist das RAD22 mit der Halogen-Software kompatibel?

Ja, die Konfiguration der Eingänge (Mikrofon, Line, Line-Plus, Phantomspeisung) erfolgt über die Rane Halogen-Software.

Was ist die maximale Länge des Cat-5e-Kabels?

Die maximale Entfernung zwischen dem Rane-Multiprozessor und dem RAD22 beträgt 100 Meter mit einem geschirmten Cat-5e- oder höherwertigen Kabel.

Wie reinige ich das RAD22?

Reinigen Sie die Oberfläche mit einem trockenen, weichen Tuch. Verwenden Sie keine Flüssigkeiten, Lösungsmittel oder Scheuermittel.

Was tun, wenn die RJ-45-LED aus ist?

Gelbe LED aus = Stromversorgungsproblem; überprüfen Sie die Kabelverbindung und den Multiprozessor. Grüne LED aus = Datenfehler; überprüfen Sie die Integrität des Kabels und der Anschlüsse.

BEDIENUNGSANLEITUNG RAD22 Rane

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des RAD22. Bei Rane schätzen wir Leistung und Zuverlässigkeit - genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Performance so gut wie möglich zu machen.

RAD22 erweitert die Rane DSP-Systeme um flexible I/O-Funktionen. Der RAD22 bietet zwei Mikrofon- und Line-Eingänge über Kombibuchsen und einen 3,5mm (1/8")-Stereoausgang für Monitoring, Aufnahme oder Verstärkung. Intelligentes Stummschalten ermöglicht das Trennen von XLR/6,35mm (1/4") Klinkenkabeln, um die Unterbrechung der Soundsysteme beim Hot-Swapping von Mikrofonen (auch bei einer 24-V-Phantomspeisung) zu vermeiden. Schließen Sie es mit einem geschirmten Cat 5e-Kabel an das Rane DSP an - oder noch besser: in einer Entfernung von bis zu 300 Fuß (100 m) vom Rack.

Jedes RAD22 kann auf einer (in den USA) standardmäßigen zweifachen Hohlwanddose oder flach auf einer Wandoberfläche montiert werden.

Lieferumfang

RAD22

Montageplatte

Schrauben

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte ranecommercial.com.

Für zusätzlichen Produkt-Support besuchen Sie ranecommercial.com/support.

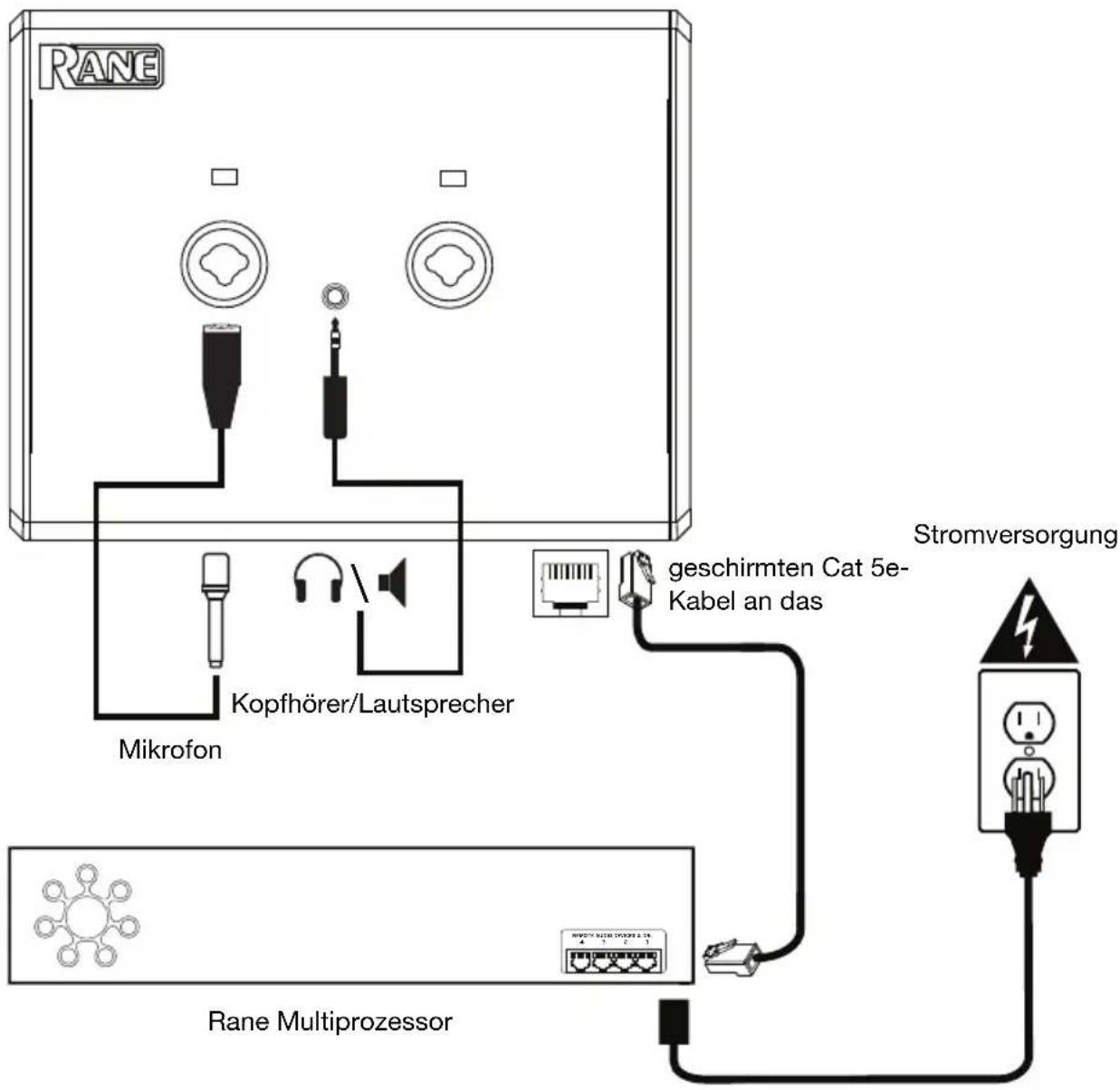

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Beispiel

Montage

So installieren Sie das RAD22 in einer zweifachen Hohlwanddose:

Schritt 1:

• Installieren Sie die Hohlwanddose an der gewünschten Stelle für das RAD22.
- Führen Sie das geschirmten Cat 5e-Kabel an das eines Rane-Multiprozessor (z. B. Terminal 1010X, HAL3s etc.) zur Innenseite der Hohlwanddose.
- Sobald die Hohlwanddose montiert und gesichert ist, befestigen Sie die Metallhalterung mit den mitgelieferten Schrauben an der Hohlwanddose.

Schritt 2:

• Stellen Sie die RJ-45 RAD-Verbindung mit dem Anschluss auf der Rückseite des RAD22 her.
• Verbinden Sie das andere Ende des geschirmten Cat 5e-Kabel an das mit dem Rane-Multiprozessor-RAD-Anschluss (Remote Audio Device), um die Stromzufuhr und Kommunikation zum RAD22 zu ermöglicht.
• Befestigen Sie den RAD22-Rahmen an der Metallhalterung, indem Sie die Oberseite des Rahmens an die verlängerten Laschen an der Ober- und Unterseite der Halterung hängen.

Schritt 3:

- Verwenden Sie einen Schraubenzieher, um das RAD22 mit der mitgelieferten Schraube an der Unterseite der Halterung zu befestigen. Achten Sie darauf, die Schraube nicht zu fest anzuziehen.

- Ihr RAD22 ist jetzt installiert!

Funktionen

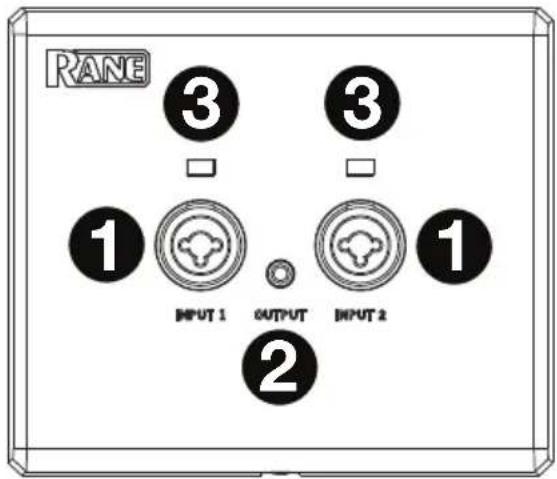

Vorderseite

1. 1/4" (6,35 mm) / XLR Combo-Buchsen: Es stehen zwei symmetrische TRS sowie schaltbare Mic / Line / Line-Plus Audioeingänge zur Verfügung. Die Line-Plus-Einstellung verarbeitet unsymmetrische linke und rechte Signale und summiert diese als Monosignal. 24V Phantomspeisung für Kondensatormikrofone ist verfügbar.

Für automatische Eingabeschaltung:

- Bei einer Verbindung zu einem XLR-Eingang wird der Mikrofoneingang automatisch ausgewählt. Wählen Sie in der Halogen-Software entweder den Dynamic oder Condenser-Modus aus.

- Verbinden Sie es mit einem TRS-Eingang und der Line-Eingang wird automatisch ausgewählt. Der Linien- oder Linien-Plus-Modus kann in der Halogen-Software ausgewählt werden.

Hinweis: Wenn keine Eingangsverbindung hergestellt wird, werden die Eingänge stummgeschaltet, um Rauschen zu vermeiden.

1. 1/8" (3,5 mm) Line-Ausgang: Dieser Line-Ausgang ermöglicht den Anschluss eines Mixers, Lautsprechers, Kopfhörers oder Aufnahmegeräts.

2. Eingangs-LEDs: Die Eingangs-LED leuchtet grün, wenn ein richtiger Signalpegel erkannt wird. Die Eingangs-LED leuchtet rot, wenn das Signal übersteuert oder "clippt".

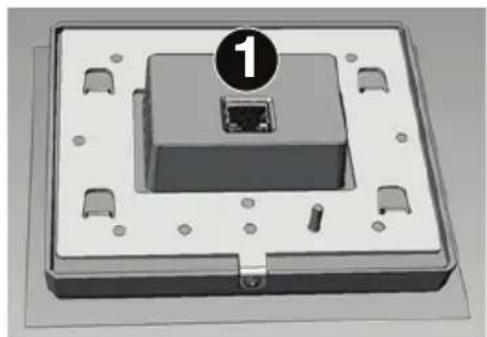

Rückseite

1. RAD-Anschluss (RJ-45): Dieser Port verwendet ein geschirmtes Cat-5e-Kabel für die Verbindung mit einem Rane-Multiprozessor-RAD-Port für die Kommunikation und Audioübertragung. Der Cat-5e-Abstand von einem Multiprozessor-Port zum RAD22 darf nicht mehr als 300 Fuß (100 m) betragen, um Überlagerungen zu vermeiden.

In die RJ-45-Buchse sind zwei LEDs integriert:

• Gelbe LED AN = gute Stromversorgung
- Gelbe LED AUS = fehlerhafte Stromversorgung
- Grüne LED AN = keine Datenfehler
- Grüne LED AUS = Datenfehler (Kabel prüfen)
