Tipo de producto	Interfaz de audio para sistema de procesamiento DSP Rane
Entradas	2 entradas combo XLR/6,35 mm (micrófono/línea/línea-plus) con alimentación fantasma 24V
Salidas	1 salida línea estéreo de 3,5 mm (1/8 pulg.)
Alimentación	Mediante cable Cat 5e o superior desde un multiprocesador Rane (PoE)
Conectividad	Puerto RJ-45 RAD para conexión a un multiprocesador Rane
Funciones	Silenciamiento inteligente, conmutación automática XLR/TRS, alimentación fantasma 24V
Instalación	Montaje mural en caja eléctrica estándar doble
Cable	Cat 5e o superior, longitud máxima 100 m
Indicadores LED	Entrada (verde señal, rojo recorte); RJ-45 (ámbar potencia, verde datos)
Dimensiones (aprox.)	10 x 10 x 5 cm (tamaño de placa mural estándar)
Peso (aprox.)	0,5 kg
Contenido de la caja	RAD22, placa de montaje, tornillos, guía de uso
Compatibilidad	Multiprocesadores Rane (Terminal 1010X, HAL3s, etc.)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. Evitar líquidos y productos abrasivos.
Seguridad	Respetar las instrucciones de seguridad proporcionadas en la guía
Piezas de repuesto y reparabilidad	Contactar al soporte de Rane para piezas y reparaciones

Preguntas frecuentes - RAD22 Rane

¿Cómo alimentar el RAD22?

El RAD22 se alimenta mediante el cable Cat 5e o superior conectado a un puerto RAD de un multiprocesador Rane. Verifique que el LED ámbar en el puerto RJ-45 esté encendido para confirmar la alimentación.

¿Qué tipos de micrófonos puedo conectar?

Puede conectar micrófonos dinámicos o de condensador. La alimentación fantasma de 24V está disponible y debe activarse en el software Halogen para micrófonos de condensador.

¿Cómo conectar un instrumento de línea?

Utilice una entrada combo con un conector TRS de 6,35 mm. El modo línea o línea-plus se puede seleccionar en el software Halogen. El modo línea-plus combina las señales estéreo asimétricas en mono.

¿Qué hacer si el LED de entrada se vuelve rojo?

El LED rojo indica una sobrecarga o recorte. Reduzca el nivel de la señal de entrada o ajuste la ganancia en el software Halogen.

¿Puedo usar el RAD22 sin un multiprocesador Rane?

No, el RAD22 requiere un multiprocesador Rane para la alimentación y la comunicación. No funciona de forma autónoma.

¿Cómo instalar el RAD22 en la pared?

Instale una caja eléctrica doble en la pared, pase el cable Cat 5e, fije la placa de montaje, luego el RAD22 sobre ella. Use los tornillos suministrados y no apriete en exceso.

¿El RAD22 es compatible con el software Halogen?

Sí, la configuración de las entradas (micrófono, línea, línea-plus, activación fantasma) se realiza a través del software Halogen de Rane.

¿Cuál es la longitud máxima del cable Cat 5e?

La distancia máxima entre el multiprocesador Rane y el RAD22 es de 100 metros con un cable Cat 5e o superior blindado.

¿Cómo limpiar el RAD22?

Limpie la superficie con un paño seco y suave. No use líquidos, disolventes ni productos abrasivos.

¿Qué hacer si el LED RJ-45 está apagado?

LED ámbar apagado = problema de alimentación; verifique la conexión del cable y el multiprocesador. LED verde apagado = error de datos; verifique la integridad del cable y las conexiones.

MANUAL DE USUARIO RAD22 Rane

Guía del usuario (Español)

Introducción

Gracias por comprar el RAD22. En Rane, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por eso es que diseñamos nuestros equipos con una sola cosa en mente—hacer que pueda tocar su mejor interpretación.

RAD22 añade capacidad de E/S flexible a los sistemas DSP de Rane. El RAD22 ofrece dos entradas para micrófono y línea a través de conectores combinados y una salida de línea estéreo de 3,5 mm (1/8 pulg.) para monitorizar, grabar o amplificar. Su función de silenciamiento automático permite desconectar cables XLR / 1/4 pulg. (6,35 mm) sin afectar a los sistemas de sonido para el intercambio rápido de micrófonos, incluso con potencia fantasma de 24V aplicada. Conéctelo al DSP de Rane mediante un proteger cable Cat 5e o mejor aún en un tramo local de hasta 300 pies (100 m) de distancia del rack.

Cada RAD22 se puede instalar en una caja estándar eléctrica doble de EE.UU. o montarse al ras sobre la superficie de una pared.

Contenido de la caja

RAD22

Placa de montaje

Tornillos

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite ranecommercial.com.

Para obtener soporte adicional del producto, visite ranecommercial.com/support.

Instalación

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

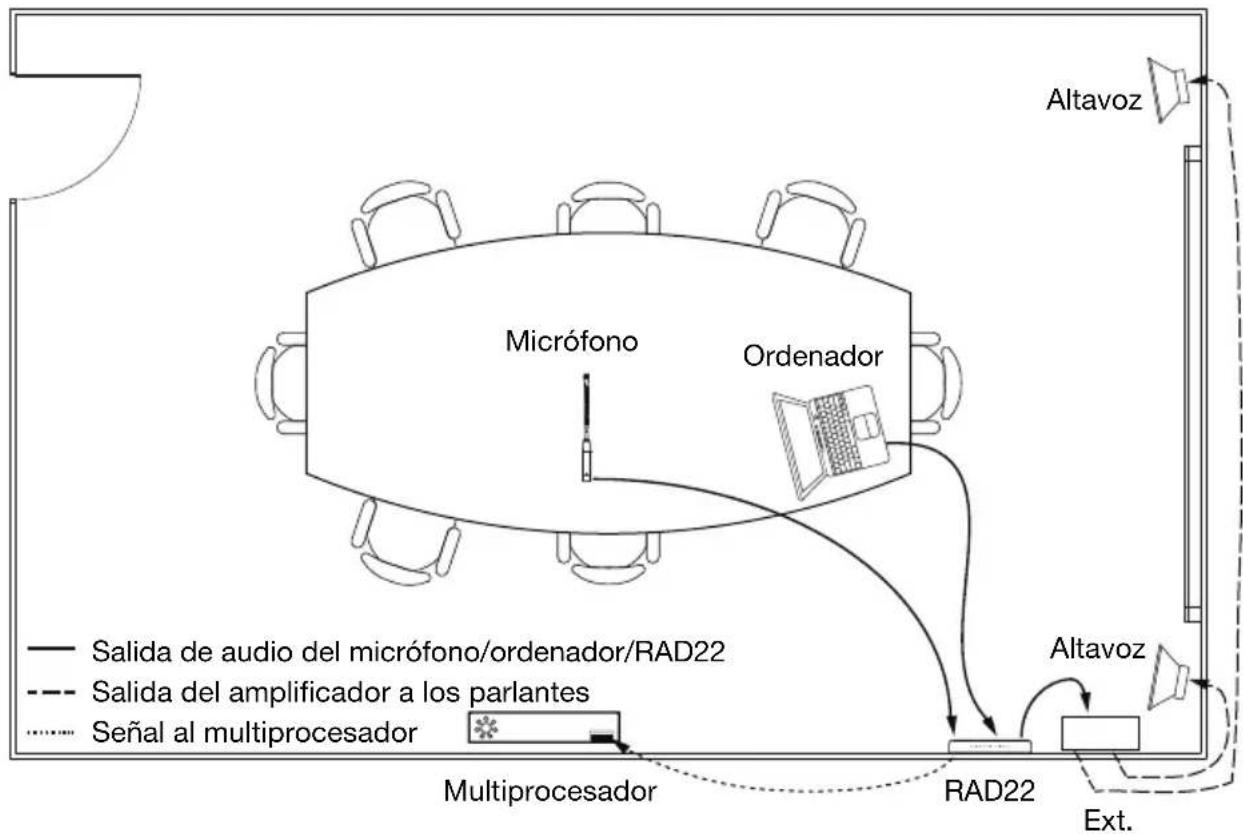

Ejemplo

Instalación

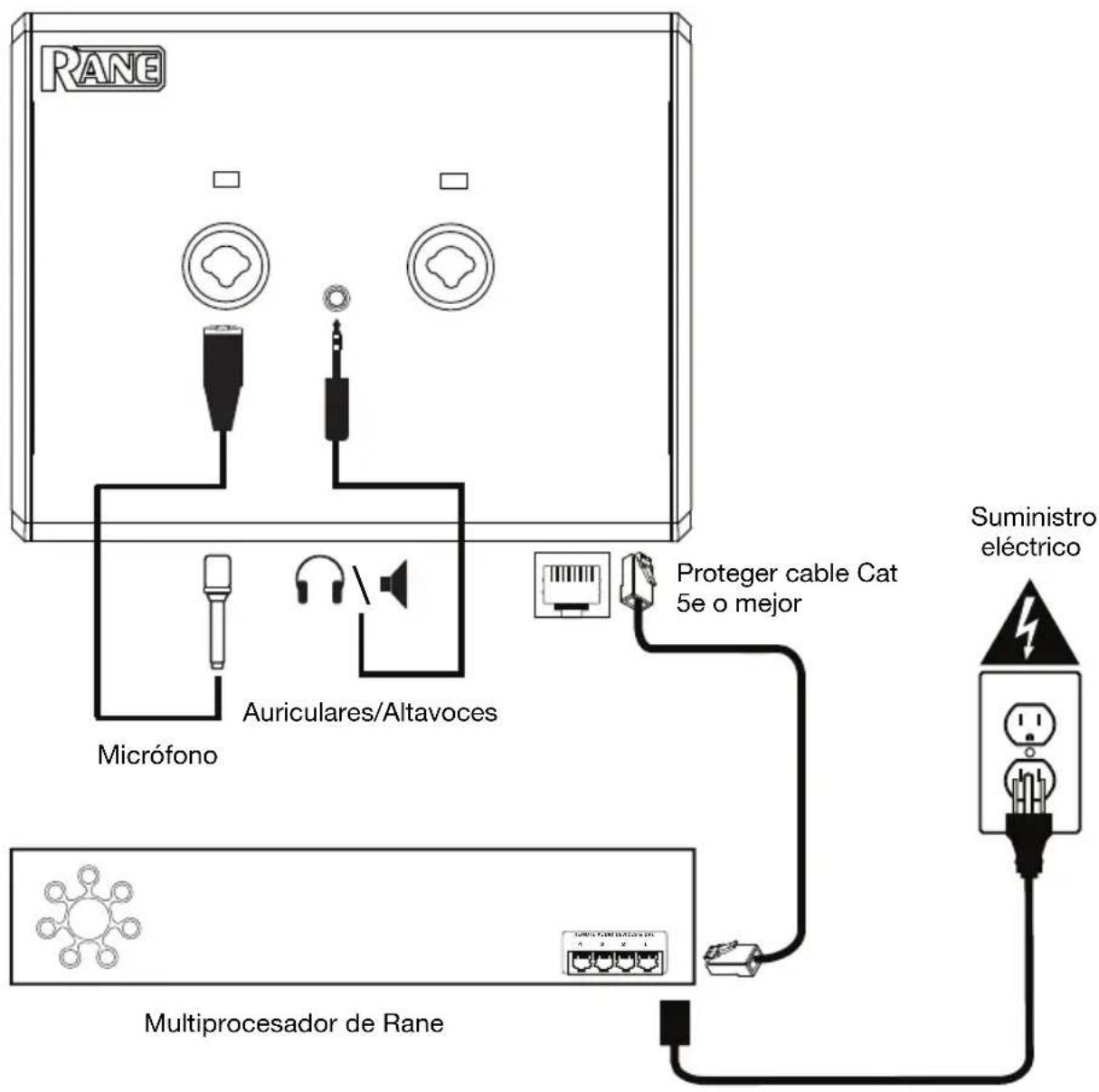

Cómo instalar el RAD22 en una caja eléctrica de 2 circuitos:

Paso 1:

• Instale la caja eléctrica empotrable en la superficie de la ubicación deseada del RAD22.
• Conecte el proteger cable Cat 5e o mejor desde un multiprocesador Rane (por ej., Terminal 1010X, HAL3s, etc.) al interior de la caja empotrable.
• Una vez instalada y sujetada la caja imputable, sujete el soporte de montaje metálico a la caja empotrada utilizando los tornillos provistos.

Paso 2:

• Realice la conexión del RJ-45 RAD al puerto del panel trasero del RAD22.
- Conecte el otro extremo del proteger cable Cat 5e o mejor al puerto RAD (dispositivo de audio remoto) del multiprocesador Rane para proveer el suministro eléctrico y las comunicaciones al RAD22.
- Sujete el bastidor del RAD22 al soporte de montaje enganchando la parte superior del bastidor en los labios extendidos en las partes superior e inferior del soporte.

Paso 3:

• Utilice un destornillador para sujetar el RAD22 a la parte inferior del soporte de montaje utilizando el tornillo provisto. Tenga cuidado de no apretar el tornillo en exceso.
• ¡Su RAD22 ya está instalado!

Características

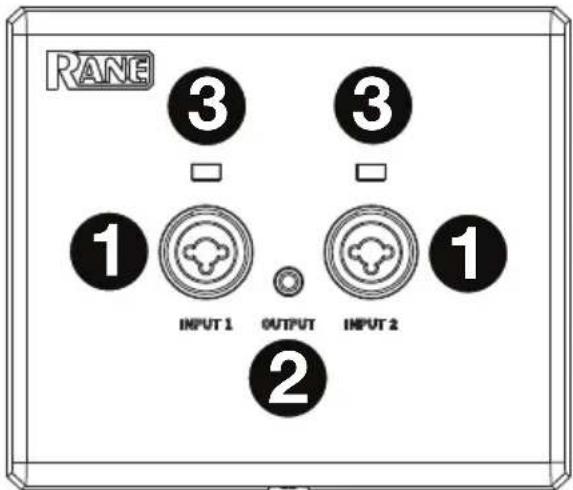

Panel frontal

1. Conectores combinados de 6,35 mm (1/4 pulg.) / XLR: Hay dos entradas de audio TRS balanceadas y conmutables de Mic / Línea / Línea-Plus disponibles. El ajuste Línea-Plus aceptan señales izquierda y derecha no balanceadas y las suman para formar una señal monoaural. Dispone de alimentación fantasma de 24V para micrófonos condensadores.

Cómo conmutar entradas automáticamente:

- Realice una conexión con una entrada XLR y se seleccionará automáticamente la entrada para micrófono. Seleccione el modo dinámico o de condensador en el software Halogen.

- Realice una conexión con una entrada TRS y se seleccionará automáticamente la entrada de línea. El modo de línea o Línea-Plus se pueden seleccionar en el software Halogen.

Nota: Si no se realiza ninguna conexión de entrada, las entradas se silenciarán para evitar el ruido.

1. Salida de línea de 3,5 mm (1/8 pulg.): Esta salida de línea permite conectar un mezclador, altavoz, auriculares o dispositivo de grabación.

2. LED de entrada: El LED de entrada se iluminará de color verde cuando se detecte una señal de nivel apropiado. El LED de entrada se iluminará de color rojo cuando la señal se esté sobrecargando o "recortando".

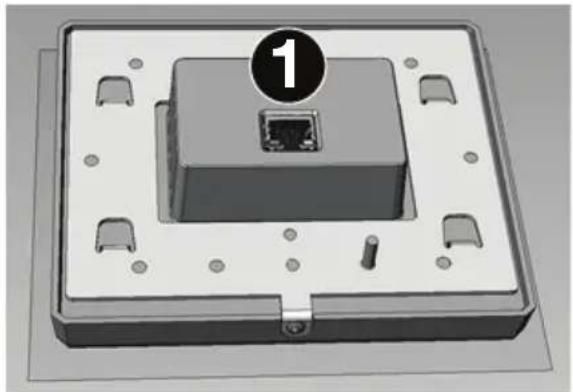

Panel trasero

1. Puerto RAD (RJ-45): Este puerto utiliza un cable Cat 5e para conectarse al puerto RAD de un multiprocesador Rane para la transmisión de comunicaciones y audio. La distancia del Cat 5e desde un puerto del multiprocesador hasta el RAD22 no debe superar los 300 pies (100 m) para evitar interferencias.

Hay dos LED integrados en el conector RJ-45:

- LED ámbar ENCENDIDO = alimentación correcta

- LED ámbar APAGADO = alimentación defectuosa

- LED verde ENCENDIDO = no hay errores de datos

- LED verde APAGADO = error de datos (verifique el cable)
