Tipo di prodotto	Interfaccia audio per sistema di elaborazione DSP Rane
Ingressi	2 ingressi combo XLR/6,35 mm (microfono/linea/linea-plus) con alimentazione phantom 24V
Uscite	1 uscita linea stereo 3,5 mm (1/8 pollice)
Alimentazione	Tramite cavo Cat 5e o superiore da un multiprocessore Rane (PoE)
Connettività	Porta RJ-45 RAD per connessione a un multiprocessore Rane
Funzioni	Muting intelligente, commutazione automatica XLR/TRS, alimentazione phantom 24V
Installazione	Montaggio a parete su scatola elettrica standard doppia
Cavo	Cat 5e o superiore, lunghezza massima 100 m
Indicatori LED	Ingresso (verde segnale, rosso clipping); RJ-45 (ambra alimentazione, verde dati)
Dimensioni (circa)	10 x 10 x 5 cm (dimensioni standard della piastra a parete)
Peso (circa)	0,5 kg
Contenuto della confezione	RAD22, piastra di montaggio, viti, guida all'uso
Compatibilità	Multiprocessori Rane (Terminal 1010X, HAL3s, ecc.)
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Evitare liquidi e prodotti abrasivi.
Sicurezza	Rispettare le istruzioni di sicurezza fornite nella guida
Pezzi di ricambio e riparabilità	Contattare il supporto Rane per pezzi e riparazioni

Domande frequenti - RAD22 Rane

Come alimentare il RAD22?

Il RAD22 viene alimentato tramite cavo Cat 5e o superiore collegato a una porta RAD di un multiprocessore Rane. Verificare che il LED ambra sulla porta RJ-45 sia acceso per confermare l'alimentazione.

Quali tipi di microfoni posso collegare?

È possibile collegare microfoni dinamici o a condensatore. L'alimentazione phantom 24V è disponibile e deve essere attivata nel software Halogen per i microfoni a condensatore.

Come collegare uno strumento di linea?

Utilizzare un ingresso combo con un connettore TRS da 6,35 mm. La modalità linea o linea-plus può essere selezionata nel software Halogen. La modalità linea-plus combina i segnali stereo sbilanciati in mono.

Cosa fare se il LED di ingresso diventa rosso?

Il LED rosso indica un sovraccarico o un clipping. Ridurre il livello del segnale di ingresso o regolare il guadagno nel software Halogen.

Posso utilizzare il RAD22 senza multiprocessore Rane?

No, il RAD22 richiede un multiprocessore Rane per l'alimentazione e la comunicazione. Non funziona in modo autonomo.

Come installare il RAD22 a parete?

Installare una scatola elettrica doppia a parete, far passare il cavo Cat 5e, fissare la piastra di montaggio, quindi il RAD22 su di essa. Utilizzare le viti fornite e non serrare eccessivamente.

Il RAD22 è compatibile con il software Halogen?

Sì, la configurazione degli ingressi (microfono, linea, linea-plus, attivazione phantom) viene effettuata tramite il software Halogen di Rane.

Qual è la lunghezza massima del cavo Cat 5e?

La distanza massima tra il multiprocessore Rane e il RAD22 è di 100 metri con un cavo Cat 5e o superiore schermato.

Come pulire il RAD22?

Pulire la superficie con un panno asciutto e morbido. Non utilizzare liquidi, solventi o prodotti abrasivi.

Cosa fare se il LED RJ-45 è spento?

LED ambra spento = problema di alimentazione; verificare la connessione del cavo e il multiprocessore. LED verde spento = errore di dati; verificare l'integrità del cavo e delle connessioni.

MANUALE UTENTE RAD22 Rane

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato il RAD22. Per noi di Rane, prestazioni e affidabilità contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: rendere le tue prestazioni le migliori possibili.

Il RAD22 aggiunge una capacità flessibile di I/O ai sistemi DSP di Rane. Il RAD22 offre due ingressi mic e linea tramite jack combinati e un'uscita di linea stereo da 1/8" (3,5 mm) per il monitoraggio, la registrazione o l'amplificazione. La funzione di silenziamento intelligente consente di scollegare i cavi XLR / 1/4" (6,35 mm) per impedire interruzioni a livello degli impianti audio per lo scambio di microfoni anche con alimentazione phantom da 24V. Collegarlo al Rane DSP servendosi di un cavo Cat 5e o superiore schermato su una linea di 100 m (300 piedi) dal rack.

Ciascun RAD22 può essere installato su una scatola elettrica standard americana a due vie, uo installato a filo su una parete.

Contenuti della confezione

RAD22

Piastra di montaggio

Viti

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina ranecommercial.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina ranecommercial.com/support.

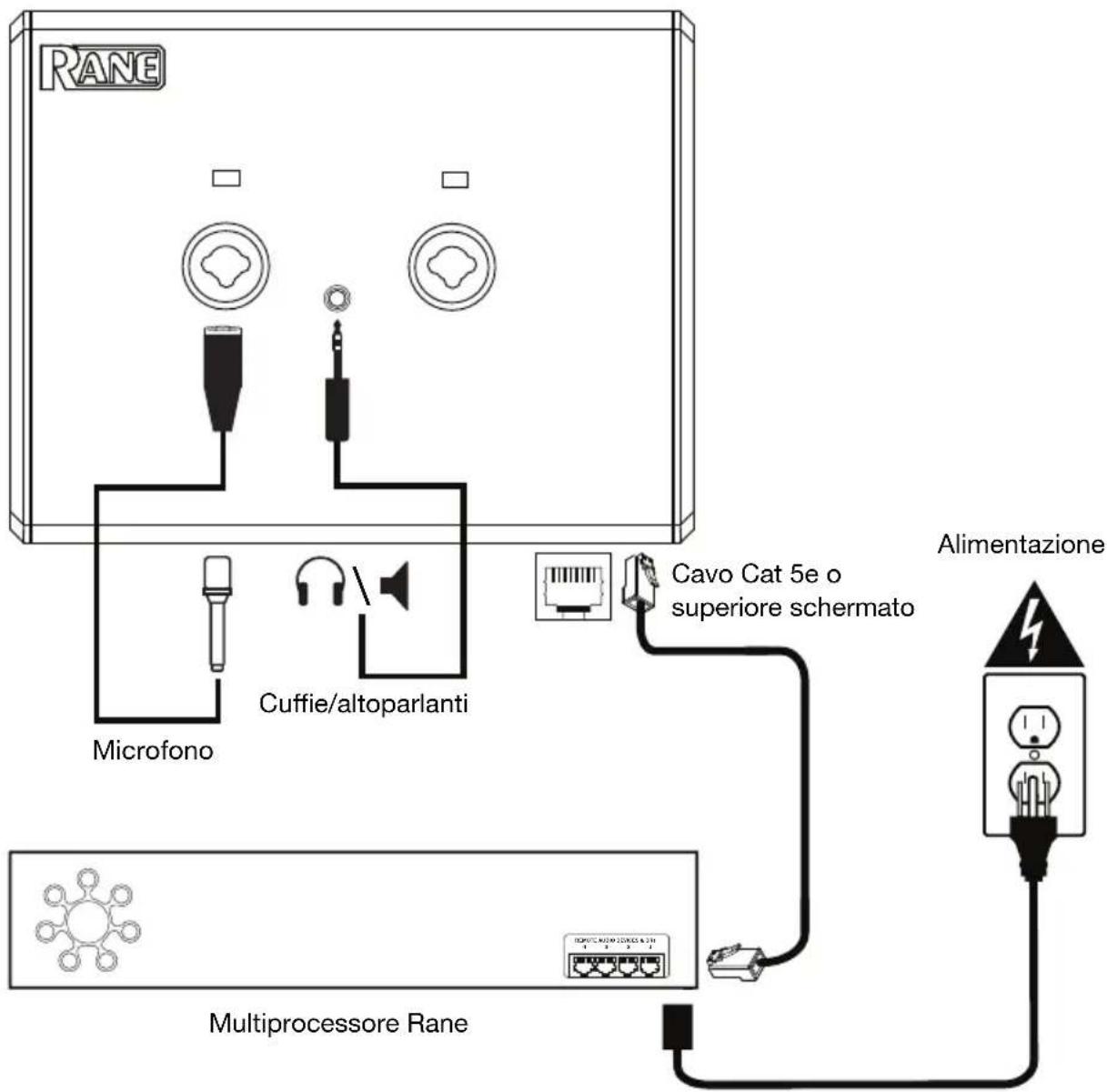

Configurazione

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

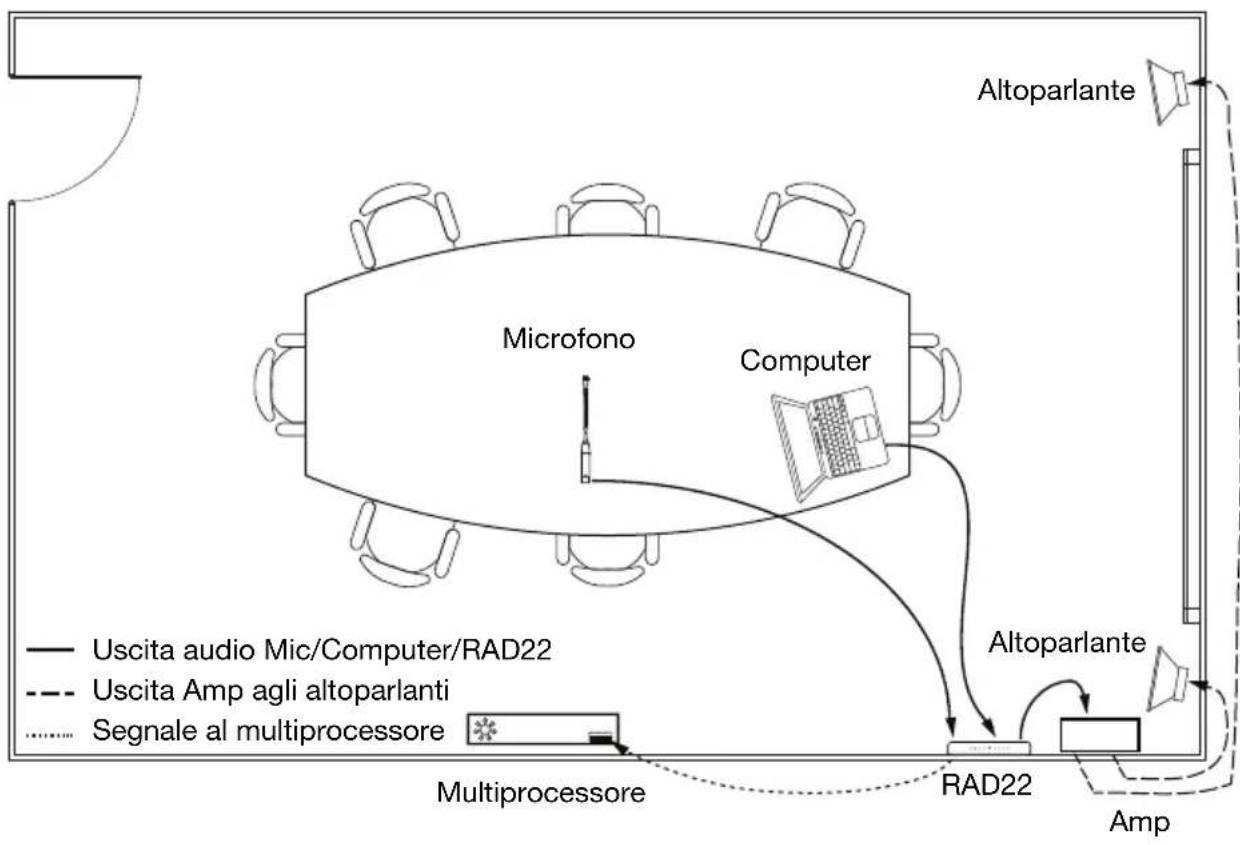

Esempio

Installazione

Per installare il RAD22 su una scatola elettrica a 2 vie:

Fase 1:

• Installare la scatola elettrica nel punto desiderato per il RAD22.
- Stendere il cavo Cat 5e o superiore schermato da un multiprocessore Rane (ad es. Terminal 1010X, HAL3s, ecc.) all'interno della scatola da incasso.
- Una volta installata e fissata la scatola da incasso, fissare la staffa di montaggio in metallo alla scatola servendosi delle viti in dotazione.

Fase 2:

• Effettuare la connessione RJ-45 RAD alla porta sul pannello posteriore del RAD22.
- Collegare l'altra estremità del cavo Cat 5e o superiore schermato alla porta RAD (dispositivo audio remoto) del multiprocessore Rane per fornire alimentazione e comunicazioni al RAD22.
- Fissare il telaio del RAD22 alla staffa di montaggio agganciando la parte superiore del telaio stesso ai margini estesi sulla parte superiore e inferiore della staffa.

Fase 3:

• Servirsi di un cacciavite per fissare il RAD22 alla parte inferiore della staffa di montaggio servendosi della vite in dotazione. Prestare attenzione a non stringere eccessivamente la vite.
  • Il RAD22 ora è installato!

Caratteristiche

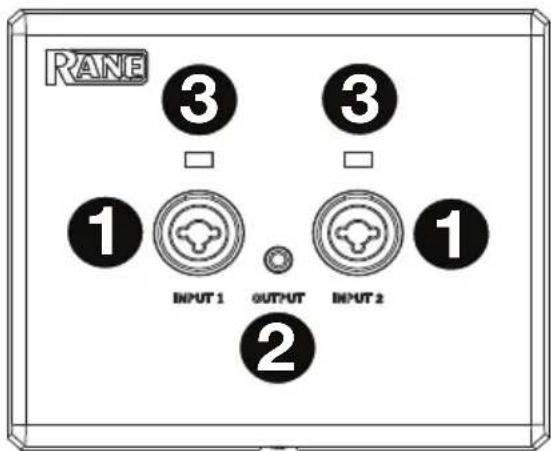

Pannello anteriore

1. Jack Combo 1/4" (6,35 mm) / XLR: due ingressi audio bilanciati TRS, commutabili Mic / Line / Line-Plus disponibili. Gli ingressi Line-Plus accettano segnali non bilanciati da sinistra e da destra e li sommano in mono. Alimentazione phantom da 24V disponibile per microfoni a condensatore

Per la commutazione automatica degli ingressi:

- Effettuando il collegamento a un ingresso SLR, l'ingresso Mic verrà selezionato automaticamente. Selezionare la modalità Dinamico o Condensatore nel software Halogen.

- Effettuando il collegamento a un ingresso TRS, l'ingresso di Linea verrà selezionato automaticamente. Le modalità Line o Line-plus possono essere selezionate nel software Halogen.

Nota bene: se non viene effettuato alcun collegamento di ingresso, gli ingressi vengono silenziati per impedire che si verifichi rumore.

1. Uscita di linea da 1/8" (3,5 mm): questa uscita di linea consente il collegamento a un mixer, altoparlante, cuffie o a un dispositivo di registrazione.

2. LED di ingresso: il LED di ingresso si illumina di verde quando viene individuato un livello di segnale corretto. Il LED di ingresso si illumina di rosso quando il segnale è in sovraccarico o "salta".

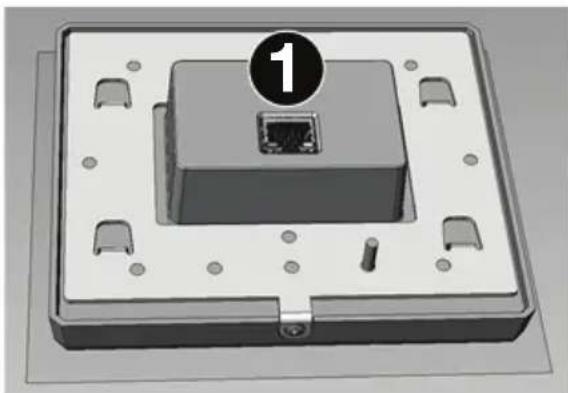

Pannello posteriore

1. Porta RAD (RJ-45): Questa porta utilizza un cavo Cat 5e schermato per il collegamento alla porta RAD di un multiprocessore Rane per la comunicazione e la trasmissione di audio. La distanza Cat 5e da una porta del multiprocessore al RAD22 non deve essere superiore a 100 m (300 piedi).

Due LED sono integrati al jack RJ-45:

• LED ambra ON = alimentazione buona
- LED ambra OFF = alimentazione errata
• LED verde ON = nessun errore dati
- LED verde OFF = errore dati (verificare il cavo)
