MANUALE UTENTE RAD26 Rane

Guida per l'uso (Italiano)

Introduzione

Utilizzando un cavo schermato, il RAD26 offre a ogni stanza un doppio amp da 4 watt, comandi utente tramite un LCD personalizzato a colori e codificatori, una doppia interfaccia audio I/O universale, un'uscita cuffie e jack di ingresso a livello di linea per esigenze locali. Tre ingressi a chiusura logica e tre uscite attive basse per maggiori capacità di controllo. L'amplificatore consente un'opzione a canale singolo a 8 watt in 8Ω. Le applicazioni comprendono:

• Fonte e volume di presentazione, proiettore e controllo dello schermo.
• Sala conferenze con dispositivo A/V per teleconferenze e altoparlanti.
• Spa con BGM, ingresso musicale locale e altoparlanti stereo a soffitto.
• Sale TV per hotel o navi da crociera e sistema di ingresso audio locale.

Un RAD26 garantisce sufficienti I/O e controlli per supportare una stanza in un impianto audio HAL che può richiedere queste caratteristiche:

• Ingresso audio di linea locale (smartphone, computer portatili, MP3, DVD)
• Uno o due ingressi microfono o a livello di linea
• Uscite amplificatore per altoparlanti a soffitto
• Controllo di livello
• Selettore Source (fonte)

Ciascun RAD26 può essere installato su una scatola elettrica standard americana a due vie, una scatola elettrica a una via o installato a filo su una parete. La finitura esterna è bianca opaca.

Source e level si comportano come un telecomando Rane DR3, ma con qualsiasi combinazione di livelli, commutazioni, scelte o comandi.

Sul retro sono presenti 2 ingressi audio bilanciati Euroblock Mic / Linea / Line-Plus con la modalità configurata nel software Halogen. Gli ingressi Line-Plus accettano segnali non bilanciati da sinistra e da destra e li somma in mono. Alimentazione phantom da 24 V disponibile per microfoni a condensatore Per gli utenti finali è presente un ingresso Aux da 3,5 mm (1/8") sulla parte inferiore del frontale, accettando l'uscita di uno smartphone, di un computer portatile o di altri dispositivi di consumo.

Un amplificatore stereo incorporato da 4 watt alimenta una piccola coppia stereo di altoparlanti oppure l'amp può essere acceso in un software per alimentare un singolo altoparlante da 8 watt. Uscite di linea bilanciate possono guidare un amplificatore esterno o un subwoofer per maggiori risultati.

Il protocollo logico del software capta un connettore inserito a livello dei jack Aux In o Cuffie per escludere opzionalmente i collegamenti posteriori.

Contenuti della confezione

RAD26

Staffa di montaggio

Strumento per l'installazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina rane.com.

Per applicazioni di sistema, esempi di design e informazioni HAL collegate, si veda la libreria HAL Notes all'indirizzo rane.com/library. Per ulteriore assistenza, rivolgersi ai nostri agenti tecnici HAL all'indirizzo [e-mail].

Per ulteriore assistenza sul prodotto, recarsi alla pagina rane.com/support.

Configurazione

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

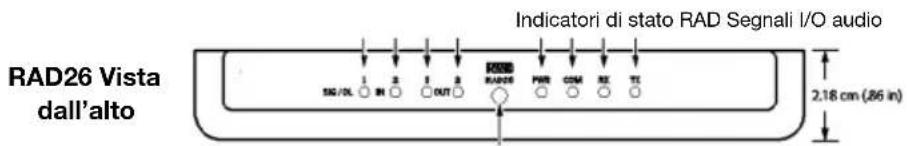

RAD26 Vista dall'alto Indicatori di stato RAD Segnali I/O audio SIG/OL 1 2 3 OUT RAD26 PBR CDM RZ TE 2.18 cm (.86 in)

Il sensore luce ambiente smorza il display e i LED in stanze buie.

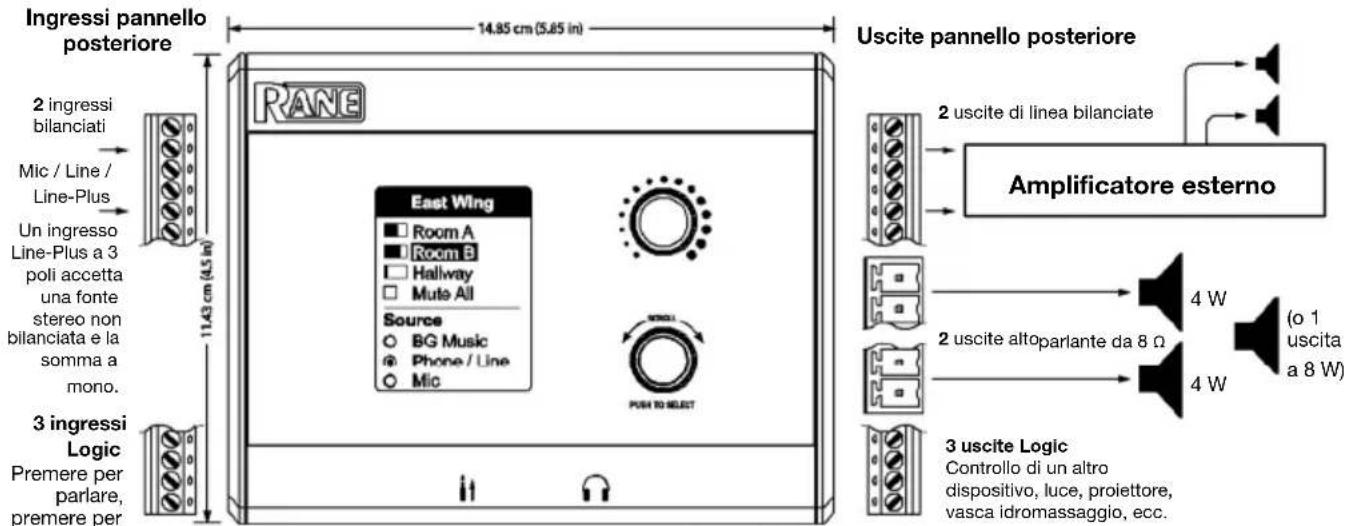

Ingressi pannello posteriore 14.85 cm (5.85 in) 2 ingressi bilanciati Mic / Line / Line-Plus Un ingresso Line-Plus a 3 poli accetta una fonte stereo non bilanciata e la somma a mono. 3 ingressi Logic Premere per parlare, premere per East Wing Room A Room B Hallway Mute All Source BG Music Phone / Line Mic PUSH TO SELECT Uscite pannello posteriore 2 uscite di linea bilanciate Amplificatore esterno 2 uscite altoparlante da 8 Ω 4 W 4 W (o 1 uscita a 8 W) 3 uscite Logic Controllo di un altro dispositivo, luce, proiettore, vasca idromassaggio, ecc.

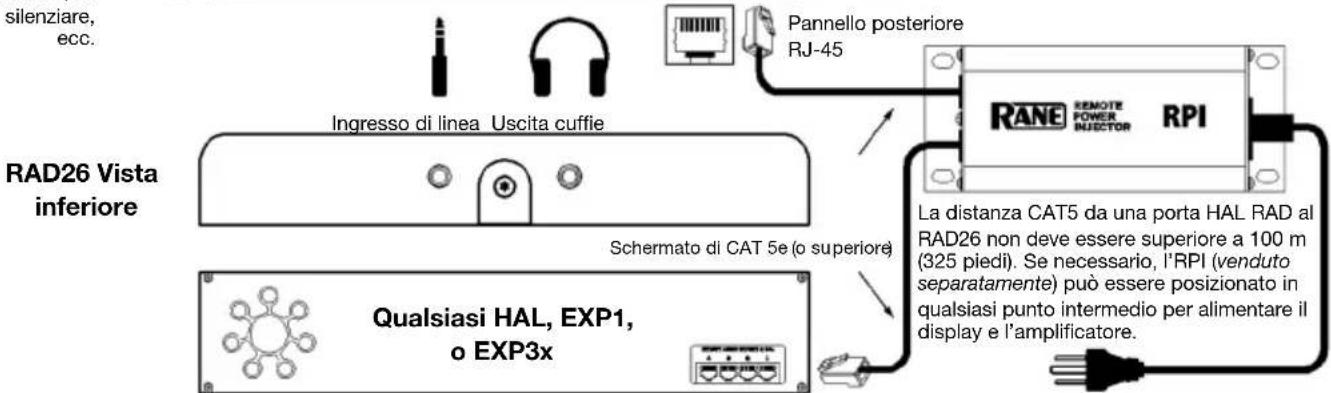

silenziare, ecc. RAD26 Vista inferiore Ingresso di linea Uscita cuffie Schermato di CAT 5e (o superiore) Qualsiasi HAL, EXP1, o EXP3x Pannello posteriore RJ-45 La distanza CAT5 da una porta HAL RAD al RAD26 non deve essere superiore a 100 m (325 piedi). Se necessario, l'RPI (venduto separatamente) può essere posizionato in qualsiasi punto intermedio per alimentare il display e l'amplificatore.

Per uno schema a blocchi completo, visitare la pagina del RAD26 su rane.com.

Esempio

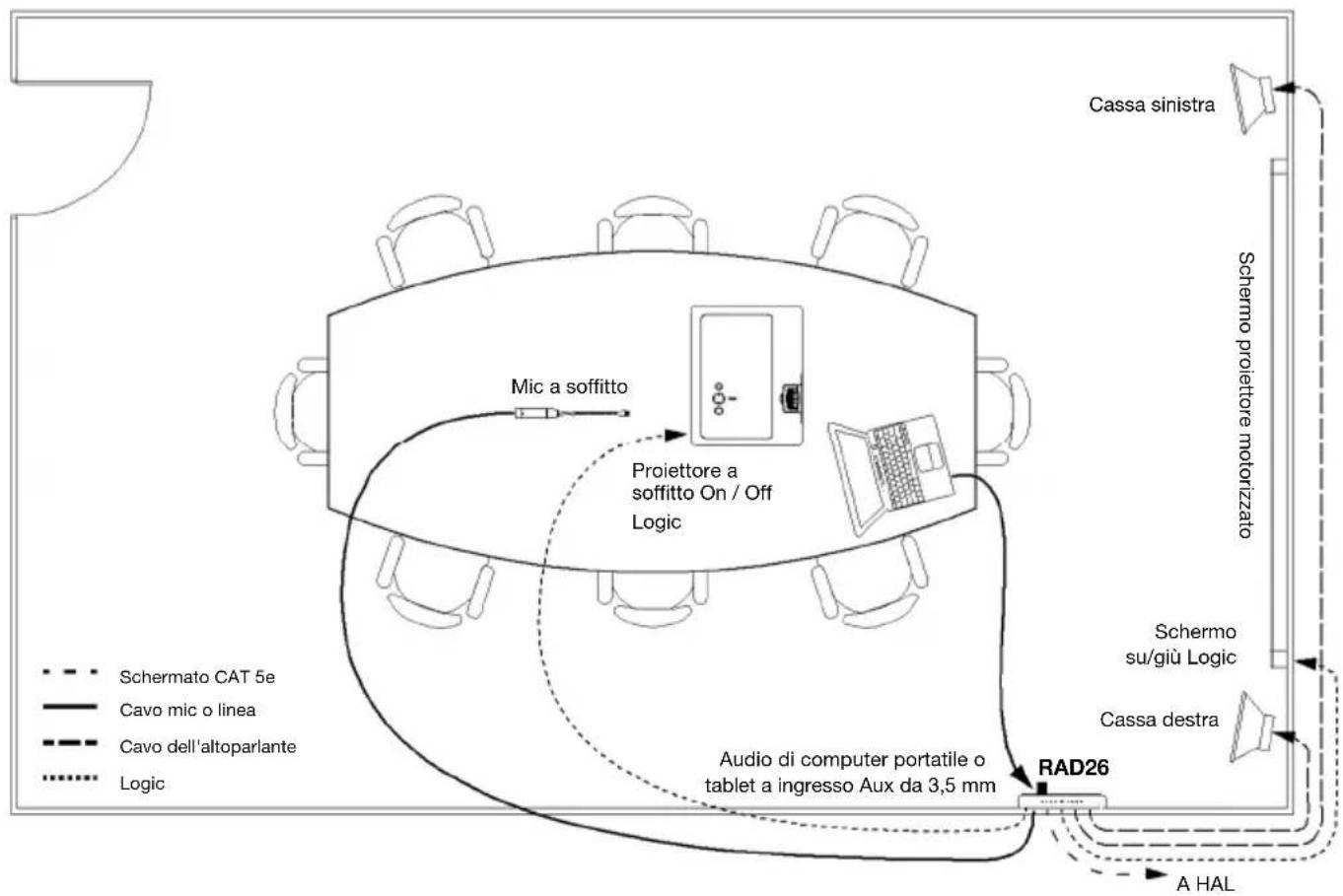

Questa configurazione funziona per presentazioni in sale conferenza e classi.

Il microfono si collega sul retro del RAD26. Può essere un microfono a soffitto o portatile o un microfono wireless lavalier con alimentazione phantom da 24 V disponibile per microfoni a condensatore.

Un presentatore può facilmente collegare un computer portatile, un tablet o uno smartphone nell'impianto audio. Un normale cavo di consumo stereo con spinotto di linea da 3,5 mm (1/8") andrà bene.

Quando non sono presenti spinotti, musica di sottofondo o rumori sono disponibili, inviati da un multiprocessore HAL presente altrove nell'edificio. Una scelta sul RAD26 decide quale fonte e a quale volume.

L'amplificatore è impostato su una doppia modalità a 4 watt per guidare gli altoparlanti di sinistra e di destra.

Le uscite logiche possono essere configurate come comandi di commutazione per far salire e scendere lo schermo motorizzato e per accendere e spegnere il proiettore.

HAL consente di inviare messaggi a questa stanza abbassando l'audio locale o superandolo automaticamente.

Caratteristiche

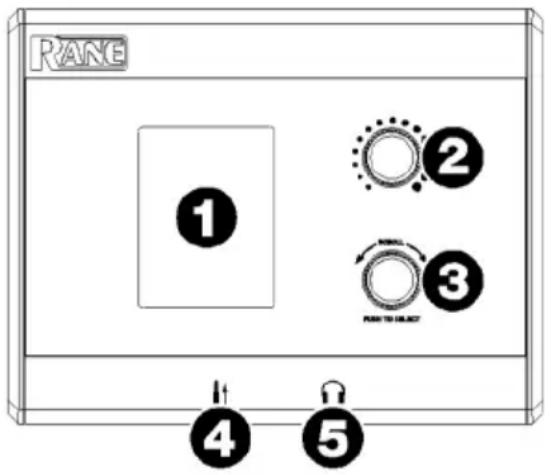

Pannello anteriore

1. Display: questo LCD a colori mostra l'operazione corrente dell'apparecchio.
2. Level (livello): girare questa manopola per regolare il livello dell'audio.
3. Scroll / Select: girare questa manopola per scorrere tra le opzioni a display e premerla per selezionare.
4. Aux In (3,5 mm / 1/8") (in fondo): questo ingresso audio di linea locale consente il collegamento di uno smartphone, di un computer portatile o di un altro dispositivo dotato di un cavo audio stereo standard da 3,5 mm (1/8"). La logica software capta un connettore inserito per escludere opzionalmente i collegamenti di ingresso posteriori.

PANE ① ② ③ PAN TO SELECT ④ ⑤

1. Uscita cuffie (3,5 mm / 1/8") (in fondo): collegare le cuffie a questo jack da 3,5 mm (1/8"). La logica software capta un connettore inserito per escludere opzionalmente i collegamenti di uscita posteriori.

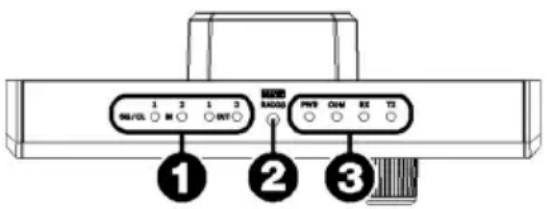

Pannello superiore

1. Indicatori di segnale I/O audio: questi LED indicano che è presente audio. Se il LED rosso Overload (OL) è sempre acceso, abbassare l'audio.
2. Sensore luce ambiente: questo sensore capta la luce e può essere programmato per smorzare il display e i LED in stanze buie.

06/0L M OUT SADAS PWR CHM RS T3 ① ② ③

1. Indicatori di stato RAD: questi LED mostrano lo stato di funzionamento della porta RAD:

2. LED TX: si illumina di verde quando l'audio viene trasmesso.

3. LED RX: si illumina di verde quando l'audio viene ricevuto.
4. Comm LED: si illumina di verde quando viene stabilita la comunicazione con un altro dispositivo.
5. LED di alimentazione: si illumina di verde quando la porta RAD riceve alimentazione a 24 volt. Questo indica inoltre che la coppia ritorta di alimentazione all'interno del cavo è cablata e collegata in maniera adeguata.

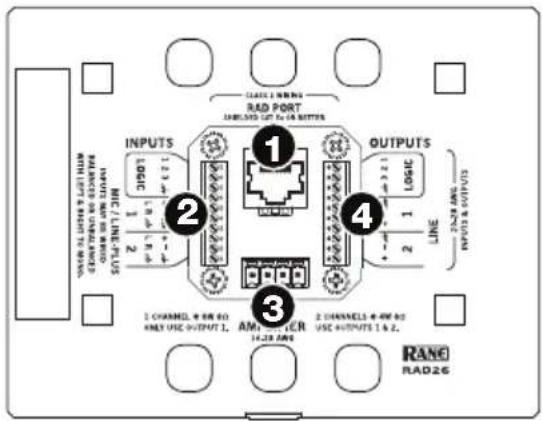

Pannello posteriore

1. Porta RAD (RJ-45): impiega un cavo schermato CAT 5e per il collegamento a qualsiasi porta HAL RAD. La distanza CAT 5 da una porta HAL RAD al RAD26 non deve essere superiore a 100 m (325 piedi). L'RPI (venduto separatamente) può essere posizionato in qualsiasi punto intermedio per alimentare il display e l'amplificatore. L'RPI è necessario quando si utilizzano modelli HAL.
2. Ingressi: sono disponibili due ingressi audio bilanciati commutabili mic/line/Line-Plus. Gli ingressi Line-Plus accettano segnali non bilanciati da sinistra e da destra e li somma in mono. Alimentazione phantom da 24 V disponibile per microfoni a condensatore Tre ingressi Logic consentono ulteriori comandi quali premi per parlare, premi per silenziare, ecc.
3. Uscite amplificatore: due uscite amplificatore da 8 Ω possono alimentare altoparlanti stereo da 4 watt o un solo altoparlante da 8 watt.
4. Uscite: sono disponibili due uscite di linea bilanciate per guidare un amplificatore esterno o un subwoofer per maggiori risultati. Tre uscite Logic consentono il controllo di un altro dispositivo, luce, proiettore, vasca idromassaggio, ecc.

CLASS 1 WING RAD PORT JUNDED CUT BY IN METTER INPUTS LOGIC 1 2 3 4 OUTPUTS LOGIC 1 2 3 4 LINE 2-2# AND INPUTS & OUTPUTS RANG RAD26 INPUTS & LINE PLUS WING TO LIME WITH LINE & ON CHAPES AMOUNTER 1 CHANNEL # ON BD AME USE OUTPUT 1. AMOUNTER 14.28 MHz 2 CHANNELS # ON BD USE OUTPUTS 1 & 2.

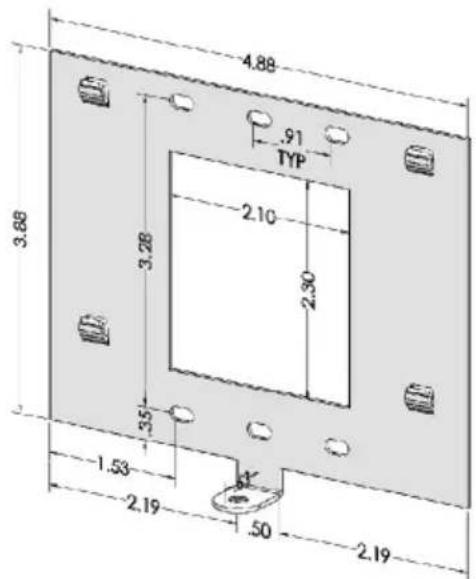

Staffa posteriore per il montaggio a parete RAD26 (in dotazione)

4.88 .91 TYP 2.10 3.28 2.30 3.88 35 1.53 2.19 .50 2.19

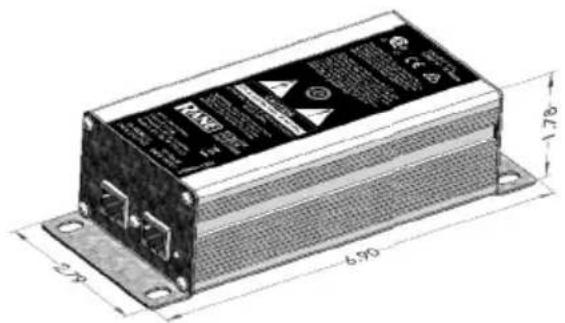

RPI (iniettore per alimentazione remota) (venduto separatamente)

L'iniettore di alimentazione a metà portata (non PoE) collega cavi schermati CAT 5e (o superiore) tra qualsiasi HAL e il RAD26 e offrire comunicazioni e l'alimentazione extra necessaria per il display e gli amplificatori. L'RPI è inserito in qualsiasi punto tra l'HAL e il RAD26, che può essere fino a 100 metri (325 piedi) di distanza.

1.76 6,90
