Produkttyp	Digitaler Audioverstärker für HAL-System
Marke	Rane
Modell	RAD26
Abmessungen (B x H x T)	14,9 cm x 5,5 cm x 10 cm (ca.)
Gewicht	ca. 0,8 kg
Stromversorgung	24 V DC über RPI (Remote Power Injektor)
Ausgangsleistung	2 x 4 W Stereo oder 1 x 8 W Mono (8 Ω)
Audioeingänge	2 symmetrische Mikrofon/Line/Line-Plus-Eingänge (Euroblock), 1 3,5-mm-Hilfseingang
Audioausgänge	2 Lautsprecherausgänge 8 Ω, 2 symmetrische Line-Ausgänge, 1 3,5-mm-Kopfhörerausgang
Logische Ein-/Ausgänge	3 Schließerkontakteingänge, 3 aktive Low-Level-Ausgänge
Hauptfunktionen	Audioverstärkung, Quellenauswahl, Lautstärkeregelung, automatische Erkennung von Hilfseingang/Kopfhörer, 24-V-Phantomspeisung für Mikrofone, logische Steuerung für Projektor/Leinwand
Konnektivität	RAD RJ-45-Port (geschirmtes CAT5e) für die Verbindung zu einem HAL-System
Anzeige	LCD-Bildschirm mit Umgebungslichtsensor
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht Feuchtigkeit aussetzen. Vor der Reinigung abziehen. Nur mit der vorgesehenen Stromversorgung verwenden.
Ersatzteile und Reparierbarkeit	Für Reparaturen oder Ersatzteile kontaktieren Sie den Rane-Support (rane.com/support).
Lieferumfang	RAD26, Montagehalterung, Installationswerkzeug, Bedienungsanleitung, Sicherheitshinweise
Allgemeine Informationen	Verstärker für Konferenzräume, Spa, Hotel, Beschallung. Arbeitet mit der Halogen-Software.

Häufig gestellte Fragen - RAD26 Rane

Wie hoch ist die Ausgangsleistung des RAD26?

Der RAD26 liefert 2 x 4 W in Stereo (8 Ω) oder 1 x 8 W in Mono (8 Ω), konfigurierbar über die Halogen-Software.

Wie schließe ich ein Mikrofon an den RAD26 an?

Verwenden Sie die Euroblock-Eingänge auf der Rückseite (2 Mikrofon/Line/Line-Plus-Eingänge). Sie können die 24-V-Phantomspeisung für Kondensatormikrofone über die Software aktivieren.

Kann ich ein Smartphone oder ein Laptop direkt anschließen?

Ja, verwenden Sie den 3,5-mm-Hilfseingang unterhalb der Frontplatte. Das System erkennt automatisch das Vorhandensein des Kabels und umgeht die rückseitigen Eingänge.

Wie groß ist der maximale Abstand zwischen dem RAD26 und dem HAL?

Die maximale Entfernung mit einem geschirmten CAT5e-Kabel beträgt 100 m. Bei größerer Entfernung ist ein RPI (Power Injektor) erforderlich.

Kann der RAD26 Deckenlautsprecher versorgen?

Ja, er verfügt über 2 Lautsprecherausgänge 8 Ω zum Anschluss kleiner Deckenlautsprecher (jeweils 4 W) oder einen einzelnen mit 8 W.

Wie verwende ich die logischen Ein-/Ausgänge?

Die 3 logischen Eingänge (potentialfreier Kontakt) ermöglichen Funktionen wie 'Drücken zum Sprechen'. Die 3 logischen Ausgänge (aktive Low-Level) können über die Software einen Projektor, eine Leinwand usw. steuern.

Ist der RAD26 mit allen HAL-Systemen kompatibel?

Ja, er verbindet sich mit einem HAL RAD-Port an jedem HAL-Prozessor, EXP1 oder EXP3x. Überprüfen Sie die Kompatibilität auf rane.com.

Wie stelle ich Lautstärke und Quelle ein?

Verwenden Sie den Drehregler (drehen = Lautstärke einstellen, drücken = Quelle auswählen). Der LCD-Bildschirm zeigt die Optionen an.

Was tun, wenn die Überlast-LED (OL) dauerhaft leuchtet?

Reduzieren Sie den Audio-Pegel über den Lautstärkeregler oder die Halogen-Software, um Verzerrungen zu vermeiden.

Wo finde ich die Halogen-Software und die Dokumentation?

Besuchen Sie rane.com/library für HAL-Notizen und die Software, oder kontaktieren Sie [e-mail] für technische Unterstützung.

BEDIENUNGSANLEITUNG RAD26 Rane

Benutzerhandbuch (Deutsch)

Einführung

Unter Verwendung eines abgeschirmten Verbindungskabels liefert der RAD26 in jedem beliebigen Raum einen doppelten 4-Watt-Verstärker, Endbenutzersteuerung über eine benutzerdefinierte Farb-LCD sowie Encoder, eine duale universelle Audio-E/A-Schnittstelle, plus Kopfhörerausgangs- und Line-Eingangsbuchsen für lokale Anforderungen. Drei logische Verschlußeingänge und drei aktiv niedrige Ausgänge runden die Steuerfunktionen ab. Der Verstärker erlaubt eine Einkanaloption mit 8 Watt in 8 Ω. Zu den Anwendungen zählen:

• Präsentationsquelle und -lautstärke, Projektor und Bildschirmsteuerung
• Konferenzraum mit audiovisueller Telekonferenz und Lautsprechern
• Spa mit Hintergrundmusik, lokalem Musikeingang und Stereo-Deckenlautsprechern.
• Hotelzimmer- oder Kreuzfahrtkabinen-TV und Soundsystem mit lokalem Eingang.

Ein RAD26 bietet ausreichend E/A und Steuerung zur Abdeckung eines Raumes in einem HAL-Audiosystem, das die folgenden Leistungsmerkmale erfordern kann:

• Lokaler Audio-Line-Eingang (Smartphone, Laptop, MP3, DVD)
• Ein oder zwei Mikrofone oder Line-Level-Eingänge
• Verstärkerausgänge für Deckenlautsprecher
• Pegelregelung
• Quellenauswahl

Ein RAD26 kann auf einer standardmäßigen US-amerikanischen Doppelinstallationsdose, einer Einfachinstallationsdose oder als Unterputzinstallation in einer Wand installiert werden. Die äußere Oberfläche ist mattweiß.

Quelle und Pegel verhalten sich wie eine Rane DR3-Fernbedienung, aber mit einer beliebigen Kombination von Pegeln, Umschaltern, Auswahlen oder Befehlen.

Auf der Rückseite gibt es zwei symmetrische Euroblock Mic-/Line-/Line-Plus-Audioeingänge mit Moduseinstellung in Halogen-Software. Die Line-Plus-Eingänge akzeptieren unsymmetrische linke und rechte Seiten eines Signals und summieren sie zu Mono. Für Kondensatormikrofone ist 24-V-Phantomspeisung verfügbar. Für Endbenutzer gibt es einen 3,5 mm (1/8")-Aux-Eingang auf der Unterseite der Front für den Ausgang eines Smartphones, Laptops oder eines anderen Verbrauchergerätes.

Ein eingebauter 4-Watt-Stereoverstärker versorgt ein paar kleine Raumlautsprecher mit Strom, oder dieser Verstärker kann auch umgeschaltet werden, so dass er einen einzigen 8-Watt-Lautsprecher versorgt. Symmetrische Line-Ausgänge können einen externen Verstärker oder einen aktiven Subwoofer antreiben, um mehr Leistung zu erzielen.

Software-Logik erfasst einen in die Aux-In- oder Kopfhörer-Buchse eingesteckten Stecker und übersteuert wahlweise die rückwärtigen Anschlüsse.

Lieferumfang

RAD26

Halterung

Installationswerkzeug

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte: rane.com.

Für Systemanwendungen, Gestaltungsbeispiele und verwandte HAL-Informationen ziehen Sie bitte die Bibliothek HAL Notes unter rane.com/library zurate. Wenn Sie weitere Hilfe benötigen, kontaktieren Sie bitte unsere technischen Berater für HAL unter [e-mail].

Für zusätzlichen Produkt-Support besuchen Sie rane.com/support.

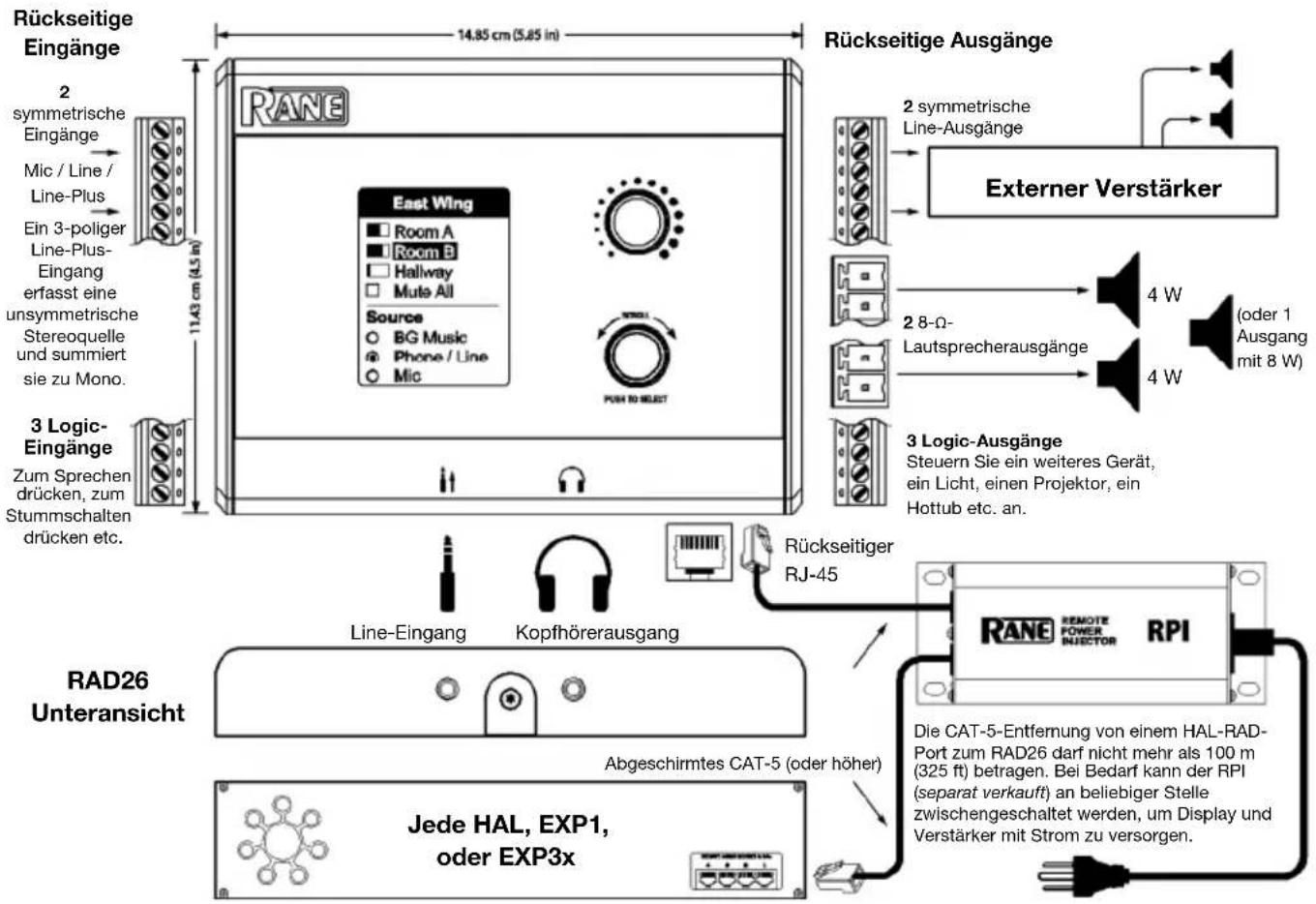

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Der Umgebungslichtsensor dimmt in verdunkelten Räumen das Display und die LEDs.

Für ein vollständiges Blockdiagramm besuchen Sie bitte die Produktseite für RAD26 unter rane.com.

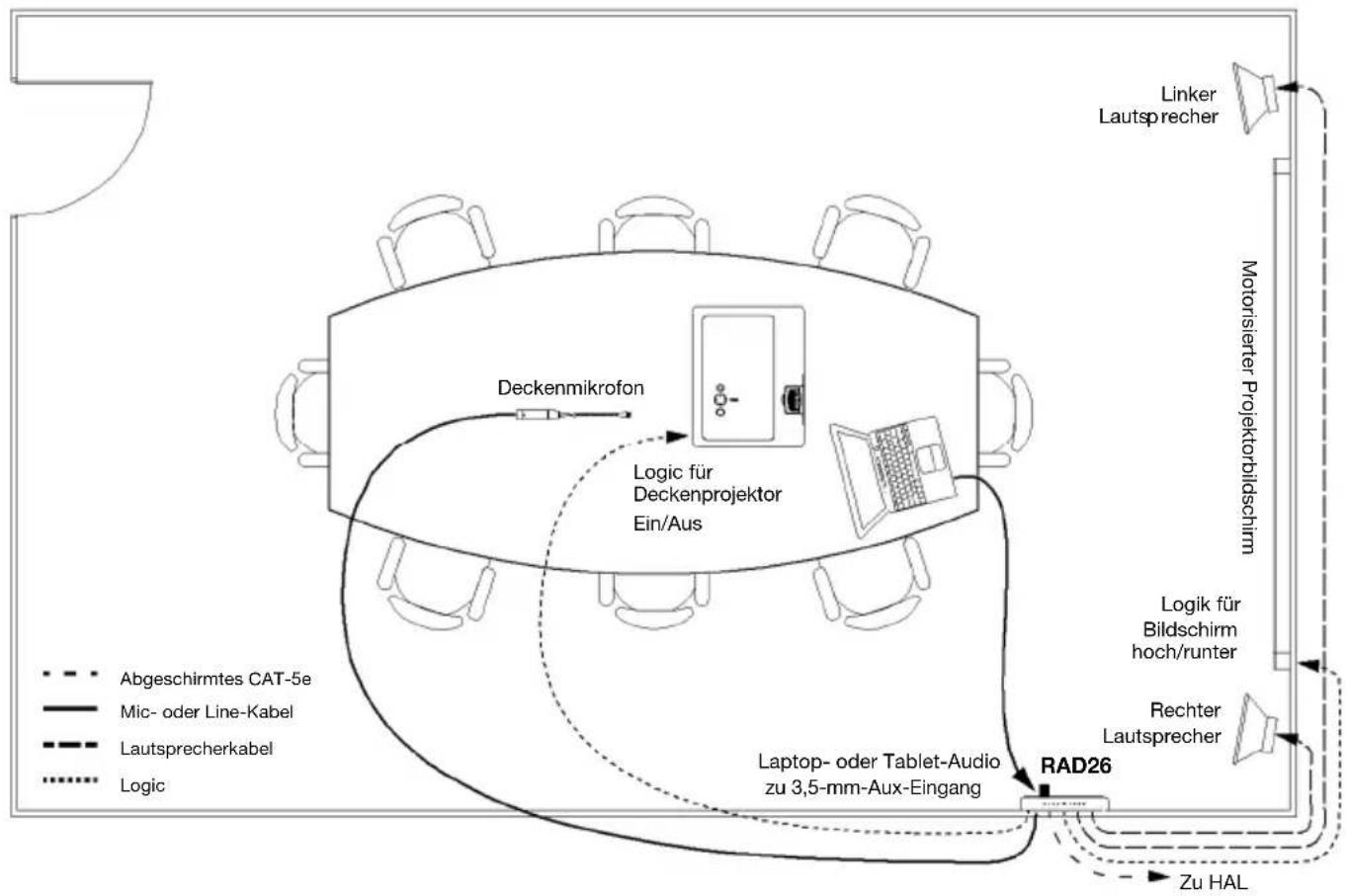

Bespiel

Diese Konfiguration eignet sich sowohl für Präsentationen in Vorstandsitzungen als auch in Klassenzimmern.

Das Mikrofon lässt sich auf der Rückseite des RAD26 anschließen. Es kann sich dabei um ein Deckenmikrofon oder um ein Lavalier- oder Handmikrofon handeln, wobei eine 24-V-Phantomspeisung für Kondensatormikrofone verfügbar ist.

Ein Vortragender kann problemlos einen Laptop, ein Tablet oder ein Smartphone an das Soundsystem anschließen. Ein normales Endverbraucherkabel mit 3,5-mm-Stereo-Steckern (1/8") ist vollkommen ausreichend.

Wenn kein Stecker vorhanden ist, steht Hintergrundmusik oder Geräuschmaskierung zur Verfügung, die von einem HAL-Multiprozessor an anderer Stelle im Gebäude gesendet werden kann. Eine RAD26-Auswahl entscheidet welche Quelle wie laut verwendet wird.

Der Verstärker ist auf dualen 4-Watt-Modus eingestellt, um den rechten und linken Lautsprecher anzusteuern.

Die logischen Ausgänge können als Umschalter-Bedienelemente konfiguriert werden, um den motorisierten Bildschirm aus- bzw. einzufahren und den Projektor ein- bzw. auszuschalten.

HAL erlaubt Ihnen, in diesem Raum Personen ausrufen zu lassen, wobei das lokale Audio automatisch gedämpft oder übersteuert wird.

Funktionen

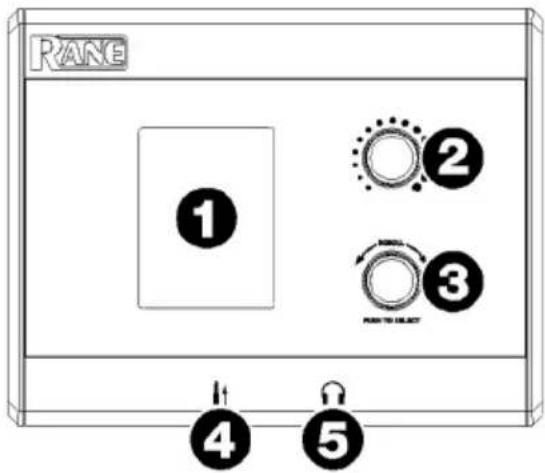

Vorderseite

1. Display: Diese Farb-LCD zeigt den aktuellen Betrieb der Einheit an.
2. Level: Mit diesem Regler stellen Sie den Audiopegel ein.
3. Scroll/Select: Drehen Sie diesen Regler, um die Optionen auf dem Display durchzugehen und drücken Sie auf den Regler, um eine Auswahl zu treffen.
4. Aux In (3,5 mm / 1/8") (Unterseite): Dieser lokale Audio-Eingang erlaubt den Anschluss eines Smartphones, Laptops oder eines anderen Geräts über ein standardmäßiges 3,5-mm-Stereo-Audiokabels (1/8"). Software-Logik erfasst einen eingesteckten Stecker und übersteuert wahlweise die rückwärtigen Anschlüsse.

1. Kopfhörer-Ausgang (3,5 mm / 1/8") (Unterseite): Schließen Sie Kopfhörer an diese 3,5-mm-Buchse (1/8") an. Software-Logik erfasst einen eingesteckten Stecker und übersteuert wahlweise die rückwärtigen Anschlüsse.

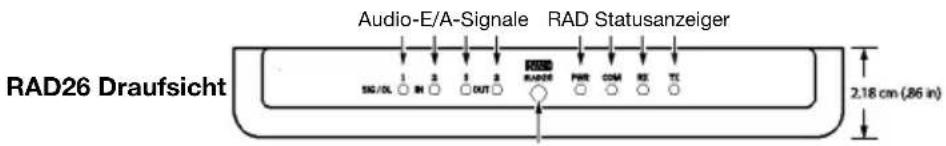

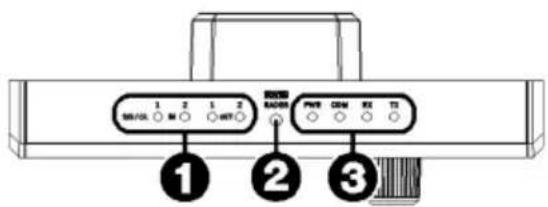

Oberseite

1. Audio-E/A-Signalanzeiger: Diese LEDs zeigen das Vorliegen von Audio an. Wenn die rote Overload (OL)-LED dauerhaft an ist, sollten Sie den Audiopegel reduzieren.
2. Umgebungslichtsensor: Der Umgebungslichtsensor erfasst Licht und kann so programmiert werden, dass er in verdunkelten Räumen das Display und die LEDs dimmt.
3. RAD Statusanzeiger: Diese LEDs zeigen den Bestriebsstatus für den RAD-Port an:

• TX LED: Leuchtet grün, wenn Audio erfolgreich übertragen wird.

- RX LED: Leuchtet grün, wenn Audio erfolgreich empfangen wird.

- Comm LED: Leuchtet grün, wenn die Kommunikation mit einem anderen Gerät hergestellt wird.

- Strom-LED: Leuchtet grün, wenn der RAD-Port 24-Volt-Spannung erhält. Dies weist auch darauf hin, dass die verdrillte Zweidrahtleitung für die Spannungsversorgung ordnungsgemäß verdrahtet und gecrimpt ist.

Rückseite

1. RAD-Port (RJ-45): Dieser Port verwendet ein geschimtes CAT 5e-Kabel für die Verbindung mit einem HAL-RAD-Port. Die CAT 5-Entfernung von einem HAL-RAD-Port zum RAD26 darf nicht mehr als 100 m betragen. Der RPI (separat verkauft) kann an beliebiger Stelle zwischengeschaltet werden, um Display und Verstärker mit Strom zu versorgen. Ein RPI ist bei der Verwendung von HAL-Modellen erforderlich.
2. Eingänge: Es stehen zwei symmetrische schaltbare Mic-/Line-/Line-Plus-Audio-Eingänge zur Verfügung. Die Line-Plus-Eingänge akzeptieren unsymmetrische linke und rechte Seiten eines Signals und summieren sie zu Mono. Für Kondensatormikrofone ist 24-V-Phantomspeisung verfügbar. Drei Logic-Eingänge erlauben zusätzliche Steuerungen wie beispielsweise zum Sprechen drücken, zum Stummschalten drücken etc.
3. Verstärker-Ausgänge: Zwei 8-Ω-Lautsprecher-Ausgänge können 4-Watt-Stereolautsprecher oder einen einzigen 8-Watt-Lautsprecher ansteuern.
4. Ausgänge: Zwei symmetrische Line-Ausgänge sind für die Ansteuerung eines externen Verstärkers oder eines aktiven Subwoofer verfügbar, um mehr Leistung zu erzielen. Drei Logic-Ausgänge erlauben die Ansteuerung eines weiteren Geräts, Lichts, Projektors, Hottubs etc.

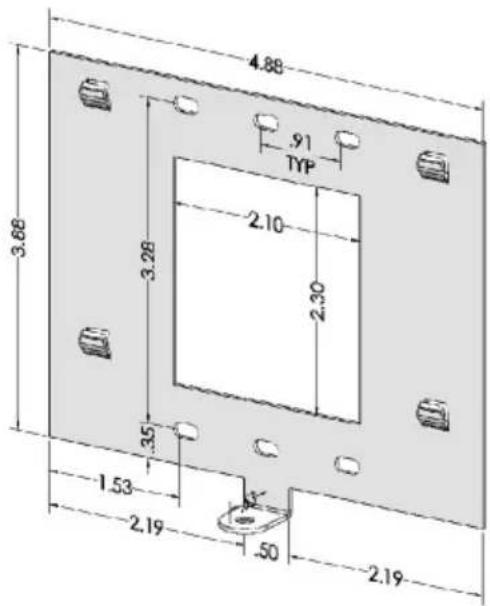

RAD26 Rückwärtige Wandhalterung (im Lieferumfang enthalten)

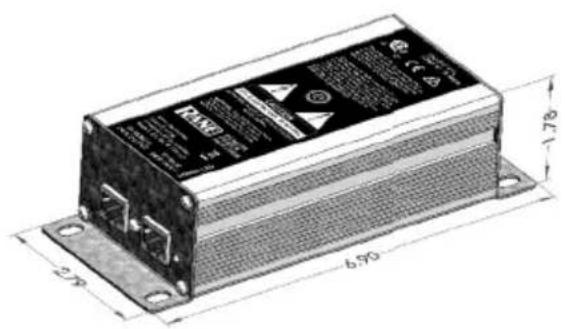

RPI (Remote Power Injector) (separat verkauft)

Der Midspan-Strominjektor (nicht PoE) verbindet geschirmte CAT 5e-Kabel (oder höher) zwischen einem HAL und dem RAD26 zur Bereitstellung der Kommunikation und des für Display und Verstärker benötigten zusätzlichen Strom. Der RPI kann irgendwo zwischen dem HAL und dem RAD26 eingefügt werden, die bis zu 100 Meter (325 Fuß) voneinander entfernt sein können.
