BEDIENUNGSANLEITUNG AM2 Rane

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

AM2

Netzkabel

Benutzerhandbuch

Sicherheitshinweise und

Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte: rane.com.

Für zusätzlichen Produkt-Support besuchen Sie rane.com/support.

Setup

Schnellstart

Wenn Sie den AM2 Automixer einrichten, dann ist diese Schnellstart-Anleitung genau das Richtige für Sie. Diese Anleitung soll bei der schnellen Einrichtung der Tontechnik helfen.

Stecken Sie die Mikrofone mit den Standard-XLR-Mikrofonkabeln in die Mic-Eingänge. Kondensator-Mikrofone benötigen die Mic +48V-Schalterstellung. Benutzen Sie die Mic +0V Mittelstellung für dynamische Mikrofone. Verwenden Sie die Funkmikrofon-Position, wenn Sie einen drahtlosen Empfängerausgang anschließen.

Verbinden Sie den Hauptausgangs-XLR mit Ihrem Verstärker oder Aktivlautsprecher und wählen die Position des Line-Schalters. Wenn der Hauptausgang einen Mikrofoneingang speist, wählen Sie die Mic-Position.

Beginnen Sie mit dem grauen Ausgangspegelregler, der ganz gegen den Uhrzeigersinn gedreht wird. Sprechen Sie in einem geeigneten Abstand sehr laut in jedes Mikrofon und passen Sie die entsprechende schwarze Eingangspegel-Steuerung so an, dass beim lautesten Signal die roten Überlastanzeige (OL) gerade erst zu blinken beginnen. Sobald die Eingangsverstärkung eingestellt ist, steuert der AM2 automatisch den Mikrofonmix, um Rückkopplungen zu vermeiden. (Sie müssen diese Kontrollen nicht einstellen.)

Schalten Sie den Verstärker/Lautsprecher ein und drehen Sie ihn etwa bis zur Hälfte auf. Drehen Sie auch den Ausgangspegelregler nach oben, bis Sie die für Ihre Anwendung passende Lautstärke erreicht haben.

Wenn es im System zu einer Rückkoppelung kommt (dieses schreckliche Pfeifen), hören Ihre Mikrofone zu viel von Ihren Lautsprechern. Versuchen Sie zunächst, die Mikrofone weiter vom Lautsprecher wegzubewegen und/oder die Mikrofone und Lautsprecher so zu positionieren, dass sie voneinander wegzeigen. Als nächstes versuchen Sie, die Verstärkung des Verstärkers oder Lautsprechers zu verringern. Wenn dies die Rückkopplung nicht verringert, greifen Sie nicht nach den schwarzen Mic-Eingangsreglern, sondern reduzieren den Ausgangspegel.

Verketten Sie bis zu acht AM2s mit einander, indem Sie Cascade In mit Cascade Out verbinden. Der Hauptausgang auf jedem AM2 liefert einen Gain-Sharing-Automix seiner Mic-Eingänge und aller vorgeschalteten Eingänge. Dies bedeutet, dass der Mix aller Mic-Eingänge über den Hauptausgang des letzten AM2 in der Signalkette ausgegeben wird. Obwohl jeder AM2-Ausgangspegelregler immer die Lautstärke seines jeweiligen XLR-Ausgangs einstellt, wirkt sich der letzte Ausgangspegel auf alle Mic-Eingänge auf den Hauptausgang einschließlich des RAD-Ports aus.

Wenn Ihr AM2 (s) mit einem Rane Mongoose oder HAL verbunden ist, muss der letzte AM2 in der Kaskade seinen RAD Port mit einem abgeschirmten CAT 5e-Kabel (oder besser) an einen der Mongoose-Anschlüsse oder einem der rückseitigen HAL-Remote-Audio-Geräte-Anschlüsse verbunden sein. Einige Systeme bieten eine RADX-Wandplatte zur Verbindung des RAD-Port-Kabels.

Wenn Sie Line-Quellen wie iPods ^® oder CD/DVD-Player mit diesen Mikrofonen mischen möchten oder eine USB-Audiowiedergabe oder -Aufzeichnung möchten, werfen Sie einen Blick auf Rane AM1.

Verbindung

Schließen Sie das Netzkabel zuletzt an, um zu vermeiden, dass die Lautsprecher Ihre empfindlichen Ohren verletzen.

Mikrofoneingänge

Die acht Mikrofonbuchsen sind symmetrische XLR-Eingänge. Unsymmetrische Mikrofone oder Verdrahtungen können auch mit ihrer inhärenten niedrigeren Qualität und dem höheren Potenzial für Brumm- oder Störgeräusche verwendet werden. Ein Standard-Mikrofonkabel mit einem zweiadrigen, verdrillten Leitungspaar mit Abschirmung ist am besten. Rane folgt der AES empfohlenen Praxis von Pin 2 positiv ("heiß"), Pin 3 negativ und Pin 1 als Abschirmung. Wenn Ihr Mikrofon unsymmetrisch ist (nur zwei Leiter), lesen Sie den Abschnitt Sound-System-Verbindung RaneNote auf Rane's Website, um das richtige Kabel zu finden. Oder besser noch: ein symmetrisches Mikrofon.

Für Kondensatormikrofone, die Phantomspeisung benötigen, verwenden Sie die Schalterstellung Mic +48V. Dynamische Mikrofone verwenden die mittige Position Mic +0V. Wenn Sie einen drahtlosen Mikrofonempfänger verwenden, verwenden Sie die Position Funkmikrofon.

Hauptausgang

Der Hauptausgang ist eine mono-symmetrische XLR-Buchse. Verbinden Sie den Hauptausgangs-XLR mit dem Mikrofonkabel mit Ihrem Verstärker oder einem Aktivlautsprecher und wählen die Line-Position am benachbarten Schalter. Wenn der Hauptausgang eine Mikrofonkabelschlange oder einen Mic-Eingang speist, wählen Sie die Mic-Schalterposition.

USB-Datenanschluss

Überprüfen Sie den Abschnitt AM2 auf Rane's Website auf potenzielle Firmware-Updates unter rane.com/am2. Wenn es ein Update gibt, folgen Sie den Anweisungen auf unserer Website.

Bei der Verwendung des AM2 mit dem Mongoose Tracker oder der Halogen Software, wird die AM2-Firmware immer über den RAD Port des AMX auf dem Laufenden gehalten.

RAD-Port

Wenn Ihr Audiosystem den AM2 Hauptausgangs-Mix mit der digitalen Audiotransporttechnologie von Rane aus dem RAD-Port sendet, schließen Sie ein abgeschirmtes Ethernet-Patchkabel an den RAD-Port an. Wenn Rane HAL oder Mongoose am anderen Ende dieser Verbindung den AM2 RAD-Port erkennt, haben Sie das Audio-Nirwana erreicht und alle vier benachbarten RAD-Port-Statusanzeigen leuchten auf.

Cascade In/Out Ports

Verbinden Sie den Cascade In-Port mit einem abgeschirmten Ethernet-Patchkabel mit einem anderen AM2-Cascade-Out-Port, um dem Mix dieses AM2 weitere Mikrofone hinzuzufügen. Alle vier Cascade In-Statusanzeigen leuchten auf, wenn sich die beiden Geräte erkennen. Verbinden Sie bis zu sieben weitere Rane AM2 Automixer für insgesamt 64 Gain-Sharing-Mikrofone. Achten Sie darauf, stets Cascade Out mit Cascade In zu verbinden, andernfalls bleibt Ihnen der Zutritt zum Nirwana verwehrt.

Bespiel

HAL Multiprocessor

PANG MAL1x 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 AM1 Automixer AM1 AM2 Automixer AM2 Automixer

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Funktionen

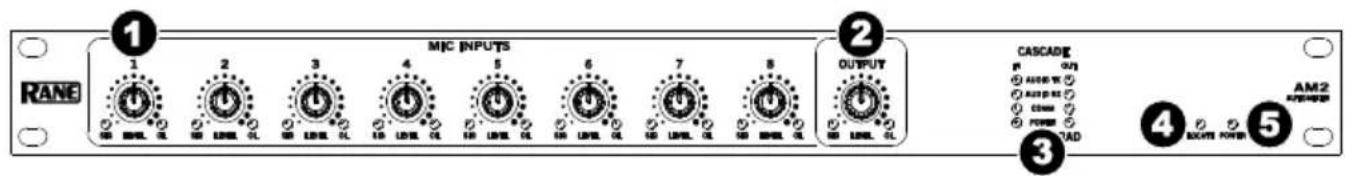

Vorderseite

RANE 1 MIC INPUTS 2 OUTPUT 3 CASCADE 4 AM2 RIGHT POWER 5

1. Mic-Eingangspegelregler: Stellen Sie die Mic-Eingangsverstärkung ein. Die grünen Signalanzeigen markieren die Audio-Präsenz. Überlastanzeigen (OL-) warnen vor überhöhten Signalpegeln.
2. Hauptausgangspegelregler: Stellt den Pegel des Mixes ein, der aus dem XLR-Ausgang und dem RAD-Port gesendet wird. Bei Anschluss an einen AM1- oder AM2-Cascade-In-Port wirkt sich der AM2-Ausgangspegel nur auf den XLR-Ausgang aus.
3. Cascade In, Cascade Out und RAD Statusanzeigen: Prüfen Sie, dass die Kabelabschluss- und Gerätekonfiguration korrekt vorgenommen wurde wenn alle vier Anzeigen aufleuchten, wenn das AM2 an ein AM1 oder andere AM2s angeschlossen ist. Wenn einige von ihnen aus sind oder blinken, liegt es an einem Konfigurations- oder Verdrahtungsfehler. Weitere Informationen finden Sie im Abschnitt Betrieb.
4. Lokalisierung: Hilft Systeminstallateuren einen bestimmten AM2 Automixer zu identifizieren, wenn er Rane's Mongoose Tracker oder Halogen-Software verwendet wird.
5. Netzanzeige: Leuchtet, wenn eine ausreichende Stromversorgung des Gerätes erfolgt.

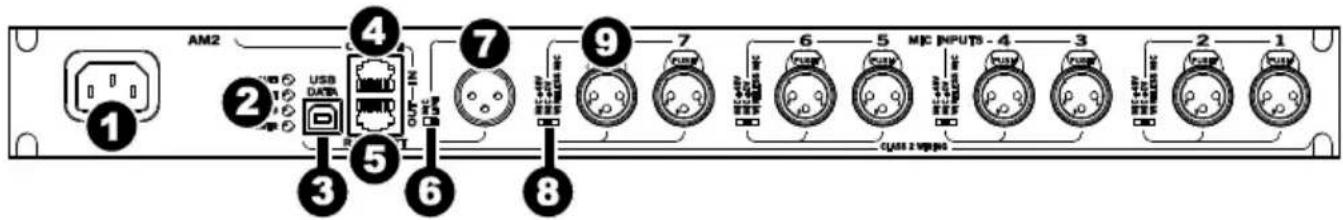

Rückseite

AM2 1 2 3 4 5 6 7 8 9 7 6 5 MIC INPUTS - 4 MIC INPUTS - 3 2 1

1. Wechselstrom IEC-Eingang: Empfängt Strom zum Einschalten das AM2. Obwohl es zuerst in dieser Liste angeführt ist, ist es am besten, es zuletzt zu verbinden.

2. Statusanzeigen: Zeigt den Betriebszustand für das AM2 an.

3. Fehleranzeige: Leuchtet, wenn etwas schief geht.

4. Lokalisierung: Blinkt, wenn Sie zwischen Mongoose-Tracker und Halogen-Software wechseln. Bei der Verwendung mehrerer AM2-Geräte in einem Rane Mongoose oder HAL-System, identifiziert dies ein bestimmtes AM2.
5. USB-Anzeige: Leuchtet, wenn ein Windows- oder Apple-Betriebssystem das AM2 für die Aktualisierung der Firmware erkennt.

6. Netzanzeige: Leuchtet, wenn vom Wechselstrom IEC-Eingang eine ausreichende Leistung empfangen wird.

7. USB-Datenanschluss: Ermöglicht die Aktualisierung der AM2-Firmware sollte eine zukünftige Notwendigkeit entstehen. Firmware-Updates werden auf der AM2-Seite unter rane.com/am2 zur Verfügung gestellt.

8. Cascade In Port: Ermöglicht das Hinzufügen von bis zu 56 weiteren Mikrofonen zu den acht Mikrofoneingängen des AM2 mit bis zu sieben Rane AM2 Automixern, die separat erhältlich sind. Verwenden Sie abgeschirmte Ethernet CAT 5e Kabel (oder besser), die an AM2 Cascade Out angeschlossen sind. Weitere Informationen finden Sie im Abschnitt Verbindung.
9. Cascade Out / RAD Port: Der Cascade Out Port kann mit einem AM1 oder einem anderen AM2 Cascade In verbunden werden, wenn Einheiten für mehrere Gain-Sharing-Mikrofone kombiniert werden. Der RAD-Port verbindet entweder mit einem Rane Mongoose oder HAL's Remote-Audiogeräte-Port, um den Einkanal, Hauptmix des AM2 an einen Rane HAL Multiprozessor oder einen Rane Mongoose zu transportieren.
10. Mic/Line-Ausgangsschalter: Ändert den Haupt-XLR-Ausgang auf Mic-Level, um den Ausgangsmix an ein Mic-Eingabegerät zu senden bzw. auf Line-Pegel für die Speisung von Line-Level-Eingabegeräten.
11. Hauptausgang XLR-Anschluss: Enthält den Hauptmix aller Mikrofone von diesem AM2 und alle Mikrofone, die dem AM2 vorgeschaltet sind, wenn sie mit den Cascade-Ports verbunden sind. Der Front-Level-Ausgangspegelregler passt den Pegel an, der diese Buchse verlässt.

12. Mic-Schalter mit 3 Positionen: Stellen Sie die entsprechende Verstärkung für Kondensator-, Dynamik- und Funkmikrofon ein, sowie die Auswahl der Phantomspeisung für Kondensatormikrofone. Jeder Schalter steuert ein Mikrofoneingangspaar, wie die rückseitige Gruppierung von zwei Buchsen für einen Schalter zeigt.

13. Mic +48V: Phantomspeisungsmikroposition für Kondensatormikrofone.

14. Mic +0V: Mic-Position für dynamische Mikrofone.

15. Funkmikrofon: Position für Funkmikrofonausgänge.

16. Mic-Eingänge 1–8: Akzeptiert dynamische oder Kondensatormikrofone bzw. den Ausgang eines Funkmikrofonempfängers. Diese Eingänge sind für die Sprache optimiert und verfügen über einen festen 80 Hz Low-Cut und 7 kHz High-Cut Filter. Beide Filter sind Butterworth-Filter 2. Ordnung.

Betrieb

Mikrofoneingänge

Der dreistellige Schalter an der Rückseite legt die passende Verstärkung für Kondensator, Dynamik- und Funkmikrofone sowie die Auswahl der Phantomspeisung für Kondensatormikrofone fest. Die Mic-Eingänge werden automatisch mit einem Gain-Sharing-Algorithmus gemischt. Setzen Sie die Eingänge mit den schwarzen Reglern fest, so dass sie nicht (oder selten) übersteuern. Dann lehnen Sie sich zurück und entspannen Sie sich. Wenn Sie bereits die Eingänge eingerichtet haben und jemand plötzlich lauter oder näher als erwartet zu sprechen beginnt, können Sie sie etwas zurückdrehen.

Die grünen Signalanzeigen sollten auch bei leisen Sprechern bei relativ niedrigen Pegeleinstellungen leuchten. Die Überlastanzeige sollte nur gelegentlich und nur für die lautesten Sprecher aufleuchten.

Da diese Mic-Inputs und ihr zugrundeliegender Gain-Sharing-Automix-Algorithmus für Sprachsignale entworfen und optimiert sind, verwenden Sie diese Eingänge nicht mit nicht-akustischen Audiosignalen wie Musikinstrumente oder CD/DVD-Player.

Hauptausgang

Der Hauptausgang auf jedem AM2 liefert einen Gain-Sharing-Automix seiner Mic-Eingänge und aller vorgeschalteten Eingänge. Der graue Ausgangspegelregler passt immer den Pegel des Hauptausgangs an. Denken Sie daran, wenn mehrere AM2s (über die Cascade In/Out Ports) verkettet sind, ist der automatische Mix aller Mikrofone im System am Hauptausgang des letzten AM2 in der Kette vorhanden.

Cascade In Port

Der Cascade-Eingang ermöglicht es, dem Gain-Sharing-Mic-Mix-Algorithmus der acht Mikrofoneingänge des AM2 mehr Mikrofone hinzuzufügen. Wenn ein abgeschirmtes Ethernet-Patchkabel, das von einem anderen AM2-Cascade-Out-Port gespeist wird, mit dem nächsten AMC-Cascade-In-Port verbunden ist, werden alle kaskadierten AM2-Mikrofone automatisch dem automatischen Mic Mix des letzten AM2 in der Kette hinzugefügt. (US-Patent angemeldet).

Für den interessierten Audio-Nerd: Cascade Audio ist 24-Bit und fixe 48 kHz.

Wenn alle vier Cascade-Statusanzeigen leuchten, bedeutet dies, dass das Kabel richtig verdrahtet ist. Wenn eine der Statusanzeigen blinkt, ist das Kabel nicht richtig verdrahtet oder beschädigt. In diesem Fall wurde vielleicht versehentlich ein Ethernet-Crossover-Kabel verbunden oder die Kabelcrimpung hat einen Fehler.

Wir empfehlen die Verwendung eines verdrillten Leitungspaars mit Abschirmung für die beste EMI-Leistung.

Cascade In-Statusanzeigen sind unten definiert:

• Audio TX LED: Leuchtet, wenn das AM2-Audiosignal erfolgreich an das AM2 übertragen und empfangen wird. Wenn es nicht leuchtet, überprüfen Sie das Kabel.
• Audio RX LED: Leuchtet, wenn das angeschlossene AM2 erfolgreich Audiosignale sendet, was auch beweist, dass diese Kabelverdrillung korrekt ist.
• Comm LED: Leuchtet grün, wenn AM2's Cascade Out ordnungsgemäß mit dem anderen AM2 kommuniziert und beweist, dass das verdrillte Leitungspaar für Comm im Kabel in Ordnung ist. Wenn diese Anzeige nicht leuchtet, stimmt etwas mit dem Kabel nicht.
• Power-LED: Leuchtet stets, wenn das AM2 eingeschaltet ist. Wenn der AM2 mit Strom versorgt wird und diese LED nicht leuchtet, vergewissern Sie sich, dass das verdrillte Leitungspaar im angeschlossenen Kabel nicht kurzgeschlossen ist.

Cascade Out / Rad Port

Dieser Port fungiert als Cascade Out Port, wenn er mit dem Cascade In Port eines Rane AM1 oder AM2 (separat erhältlich) verbunden ist. Verbinden Sie den Cascade Out-Port eines AM2 mit dem Cascade In-Port eines anderen Automixers, um seine Mic-Eingänge und alle vorgeschalteten Eingänge in den automatischen Gain-Sharing-Mix des Downstream-Mixers einzufügen. Bei der Kaskadierung wird das Signal am Cascade Out-Port nicht durch den grauen Ausgangspegelregler beeinflusst.

Dieser Port fungiert als RAD-Port, wenn er mit einem Rane Mongoose oder HAL verbunden ist (separat erhältlich). Der RAD-Port enthält ein Rane-spezifisches digitales Audio-Transportprotokoll, das die Audioübertragung an einen HAL-Multiprozessor oder Mongoose (CobraNet™) ermöglicht. Das Audiosignal, das den RAD-Port verlässt, enthält den Haupt-Mix und wird durch den grauen Ausgangspegelregler gedämpft.

Für neugierige Techniker: RAD Port Audio ist 24-Bit, fixe 48 kHz.

RAD Port Statusanzeigen sind unten definiert:

• Audio TX LED: Leuchtet grün, wenn Audio von einem Mongoose, HAL oder AM2 empfangen wird. Wenn diese Anzeige ausgeschaltet ist, ist entweder das Kabel defekt oder es liegt ein Kommunikationsfehler zwischen den Geräten vor (siehe Comm LED unten).
• Audio RX LED: Leuchtet grün, wenn der RAD Port erfolgreich Audio vom Mongoose, HAL oder einem kaskadierten AM2 empfängt. Wenn diese Anzeige nicht leuchtet, kann es sein, dass Sie ein defektes Kabel haben oder das Gerät am anderen Ende des Kabels nicht mit Strom versorgt bzw. nicht angeschlossen ist.
• Comm LED: Leuchtet grün, wenn die Kommunikation zwischen dem Mongoose, HAL oder einem kaskadierten AM1 oder AM2 hergestellt wird. Diese Anzeige erlischt, wenn der RAD-Port aus irgendeinem Grund nicht mit dem anderen Gerät kommunizieren kann - wahrscheinlich aufgrund eines fehlerhaften Kabels.
• Power-LED: Leuchtet grün, wenn der RAD Port 24 Volt Leistung vom Mongoose, HAL oder einem kaskadierten Gerät empfängt. Dies zeigt auch an, dass das verdrillte Paar für die Stromversorgung innerhalb des Kabels richtig verdrahtet und gecrimpt ist. Wenn die Power-LED nicht leuchtet und das andere Ende des Kabels an ein betriebenes Gerät angeschlossen ist, liegt ein Problem mit dem Kabel vor.
