RAD26 - Amplificateur audio Rane - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio numérique pour système HAL
Marque	Rane
Modèle	RAD26
Dimensions (L x H x P)	14,9 cm x 5,5 cm x 10 cm (approx.)
Poids	Environ 0,8 kg
Alimentation	24 V CC via RPI (injecteur de puissance à distance)
Puissance de sortie	2 x 4 W stéréo ou 1 x 8 W mono (8 Ω)
Entrées audio	2 entrées microphone/ligne/ligne-plus symétriques (Euroblock), 1 entrée auxiliaire 3,5 mm
Sorties audio	2 sorties haut-parleur 8 Ω, 2 sorties ligne symétriques, 1 sortie casque 3,5 mm
Entrées/sorties logiques	3 entrées à fermeture de contact, 3 sorties actives niveau bas
Fonctions principales	Amplification audio, sélection de source, contrôle de volume, détection automatique d'entrée auxiliaire/casque, alimentation fantôme 24 V pour micros, commande logique pour projecteur/écran
Connectivité	Port RAD RJ-45 (CAT5e blindé) pour connexion à un système HAL
Affichage	Écran ACL avec capteur de luminosité ambiante
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Consignes de sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage. Utiliser uniquement avec l'alimentation prévue.
Pièces détachées et réparabilité	Contacter le support technique Rane (rane.com/support) pour toute réparation ou pièce.
Contenu de la boîte	RAD26, support de montage, outil d'installation, guide d'utilisation, consignes de sécurité
Informations générales	Amplificateur conçu pour salle de réunion, spa, hôtel, sonorisation. Fonctionne avec le logiciel Halogen.

FOIRE AUX QUESTIONS - RAD26 Rane

Quelle est la puissance de sortie du RAD26 ?

Le RAD26 délivre 2 x 4 W en stéréo (8 Ω) ou 1 x 8 W en mono (8 Ω), configurable via le logiciel Halogen.

Comment connecter un microphone au RAD26 ?

Utilisez les entrées Euroblock à l'arrière (2 entrées microphone/ligne/ligne-plus). Vous pouvez activer l'alimentation fantôme 24 V pour les micros à condensateur via le logiciel.

Puis-je brancher un smartphone ou un ordinateur portable directement ?

Oui, utilisez l'entrée auxiliaire 3,5 mm située sous le panneau avant. Le système détecte automatiquement la présence du câble et contourne les entrées arrière.

Quelle est la distance maximale entre le RAD26 et le HAL ?

La distance maximale avec un câble CAT5e blindé est de 100 m. Au-delà, un RPI (injecteur de puissance) est nécessaire.

Le RAD26 peut-il alimenter des haut-parleurs de plafond ?

Oui, il possède 2 sorties haut-parleur 8 Ω pour alimenter des petits haut-parleurs de plafond (4 W chacun) ou un seul en 8 W.

Comment utiliser les entrées/sorties logiques ?

Les 3 entrées logiques (contact sec) permettent des fonctions comme 'appuyer pour parler'. Les 3 sorties logiques (actives niveau bas) peuvent commander un projecteur, un écran, etc., via le logiciel.

Le RAD26 est-il compatible avec tous les systèmes HAL ?

Oui, il se connecte à un port HAL RAD sur tout processeur HAL, EXP1 ou EXP3x. Vérifiez la compatibilité sur rane.com.

Comment régler le volume et la source ?

Utilisez la commande rotative (tourner = régler volume, appuyer = sélectionner source). L'écran ACL affiche les options.

Que faire si la DEL de surcharge (OL) reste allumée ?

Réduisez le niveau audio via la commande de volume ou le logiciel Halogen pour éviter la distorsion.

Où trouver le logiciel Halogen et la documentation ?

Rendez-vous sur rane.com/library pour les notes HAL et le logiciel, ou contactez [e-mail] pour assistance technique.

MODE D'EMPLOI RAD26 Rane

Guide d'utilisation (Français)

Présentation

En utilisant un seul câble blindé, le RAD26 fourni à une salle un amplificateur à deux canaux de 4 watts, une commande utilisateur avec affichage à cristaux liquides et encodeurs avec couleurs personnalisables, une interface audio universelle double avec entrées et sorties, en plus d'une sortie casque d'écoute et une entrée à niveau ligne. Trois entrées à fermeture des contacts et trois sorties actives au niveau bas Logic permettent de commander d'autres fonctionnalités. L'amplificateur peut également être utilisé en mode monocanal de 8 watts en 8 Ω. Les applications comprennent les suivantes :

• Commande de la source et du volume, du projecteur et de l'écran.
• Salle de réunion avec système de téléconférence et haut-parleurs.
• Spa avec musique de fond, entrée audio locale et haut-parleurs de plafond stéréo.
• Système de sonorisation pour hôtel et bateau de croisière.

Un RAD26 fournit toutes les entrées, sorties et commandes requises pour prendre en charge une salle dans un système audio HAL avec les fonctionnalités suivantes :

• Entrée à niveau ligne audio local (smartphone, ordinateur portable, lecteur MP3, lecteur DVD)
• Une ou deux entrées microphone ou à niveau ligne
• Sorties amplificateur pour haut-parleurs de plafond
• Commande de niveau
• Sélection de la source

Chaque RAD26 peut être installé sur un boîtier électrique standard double, simple, ou encastré dans un mur. Le revêtement extérieur est blanc mat.

La source et le niveau se comportent comme un contrôleur à distance Rane DR3, mais avec plusieurs options de combinaisons pour les niveaux, l'activation et la désactivation des programmes, la sélection ou les commandes.

Deux entrées audio Euroblock microphone/ligne/ligne-plus symétriques commutables et réglables à partir du logiciel Halogen se trouvent sur le panneau arrière. Les entrées ligne-plus prennent en charge les signaux asymétriques gauche et droit et les combinent en signaux mono. Une alimentation fantôme de 24 V est fournie pour les microphones à condensateur. Pour les utilisateurs, il y a une entrée auxiliaire de 3,5 mm sous le contrôleur qui prend en charge la sortie d'un smartphone, d'un ordinateur portable ou tout autre appareil grand public.

Un amplificateur stéréo de 4 watts intégré alimente une paire de petits haut-parleurs de plafond et peut également être programmé à partir du logiciel pour alimenter un seul haut-parleur de 8 watts. Des sorties à niveau ligne symétriques permettent de brancher un amplificateur externe ou une enceinte d'extrêmes graves amplifiée.

La logique logicielle détecte lorsqu'un câble est inséré dans l'entrée auxiliaire ou casque d'écoute afin de contourner les connexions du panneau arrière.

Contenu de la boîte

RAD26

Support de montage

Outil d'installation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la configuration requise, la compatibilité et l'enregistrement du produit, veuillez visiter rane.com.

Pour les applications système, des exemples d'installation et des informations concernant le logiciel HAL, veuillez consulter l'onglet HAL Notes à partir de rane.com/library. Pour toute aide supplémentaire, veuillez communiquer avec nos agents techniques HAL au [e-mail].

Pour de l'assistance supplémentaire, veuillez visiter rane.com/support.

Démarrage

Les éléments qui ne figurent pas dans Présentation > Contenu de la boîte sont vendus séparément.

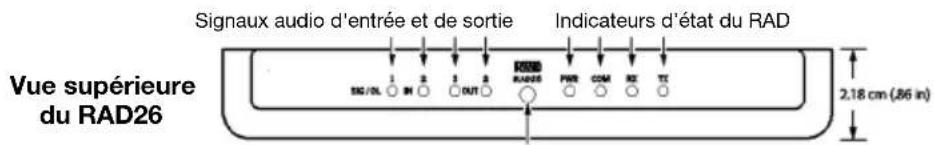

Signaux audio d'entrée et de sortie Indicateurs d'état du RAD Vue supérieure du RAD26 SIG/OL 1 2 3 OUT 4 RADIUS PWR COM RE TC 2,18 cm (86 in)

Le capteur de luminosité ambiante réduit la luminosité de l'écran d'affichage et des DEL dans les salles sombres.

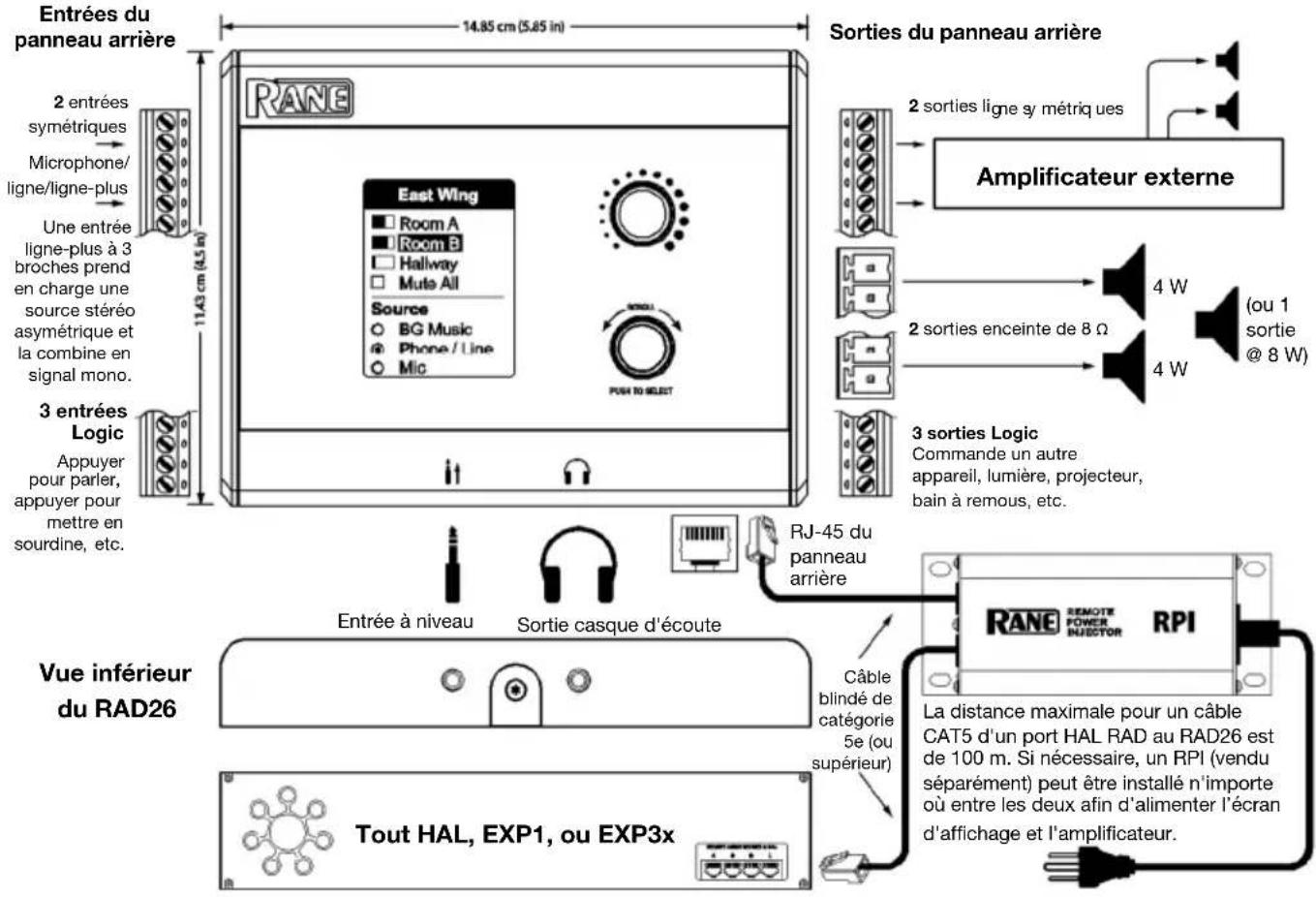

Entrées du panneau arrière 14.85 cm (5.85 in) 2 entrées symétriques Microphone/ ligne/ligne-plus Une entrée ligne-plus à 3 broches prend en charge une source stéréo asymétrique et la combine en signal mono. 3 entrées Logic Appuyer pour parler, appuyer pour mettre en sourdine, etc. East Wing Room A Room B Hallway Mute All Source BG Music Phone / Line Mic PWR TO SELECT Sorties du panneau arrière 2 sorties ligne y métriques Amplificateur externe 2 sorties enceinte de 8 Ω 4 W 4 W (ou 1 sortie @ 8 W) 3 sorties Logic Commande un autre appareil, lumière, projecteur, bain à remous, etc. Vue inférieur du RAD26 Entrée à niveau Sortie casque d'écoute RJ-45 du panneau arrière Câble blindé de catégorie 5e (ou supérieur) Tout HAL, EXP1, ou EXP3x La distance maximale pour un câble CAT5 d'un port HAL RAD au RAD26 est de 100 m. Si nécessaire, un RPI (vendu séparément) peut être installé n'importe où entre les deux afin d'alimenter l'écran d'affichage et l'amplificateur.

Pour un schéma fonctionnel complet, veuillez visiter la page du RAD26 sur le site rane.com.

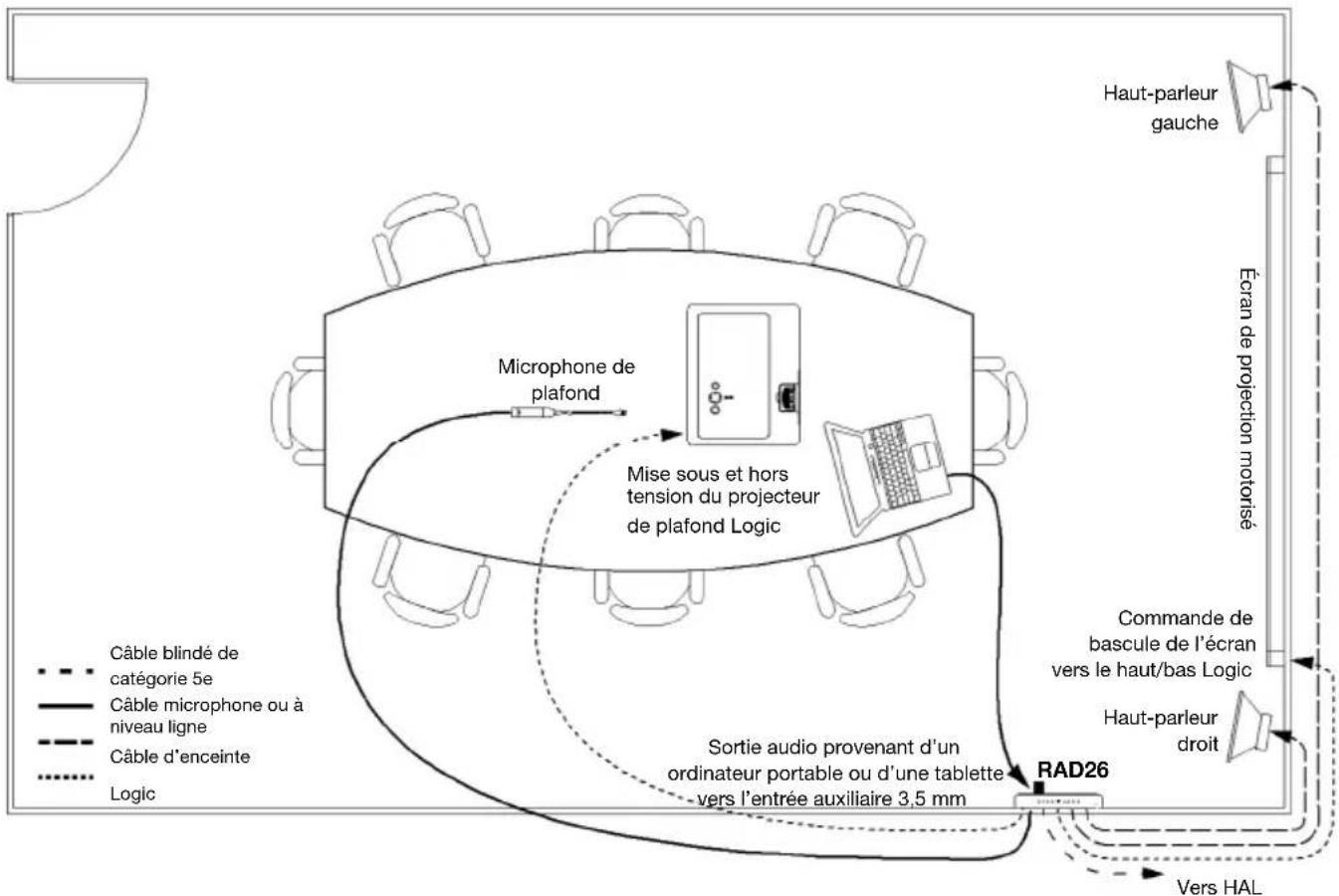

Exemple

Cette configuration fonctionne pour les présentations dans les salles de conférence et salles de classe.

Le microphone se branche à l'arrière du RAD26. L'entrée peut prendre en charge un microphone de plafond, un microphone à main ou un micro-boutonnière et peut fournir une alimentation fantôme de 24 V pour les microphones à condensateur.

L'animateur peut facilement brancher un ordinateur portable, une tablette ou un smartphone au système de sonorisation en utilisant un câble standard avec fiche à niveau ligne stéréo de 3,5 mm.

Lorsqu'aucune fiche n'est présente, de la musique de fond ou un masquage sonore peut être transmis par un multiprocesseur HAL installé ailleurs dans le bâtiment. Une sélection RAD26 permet de sélectionner la source et le niveau du volume.

L'amplificateur est réglé en mode deux canaux de 4 watts afin de transmettre le signal audio vers les haut-parleurs gauche et droit.

Les sorties Logic peuvent être configurées comme commandes à bascule pour déplacer l'écran motorisé vers le haut et vers le bas, et pour allumer et éteindre le projecteur.

Le logiciel HAL vous permet de communiquer avec les personnes dans la salle, en réduisant ou en coupant automatiquement l'audio de la salle.

Caractéristiques

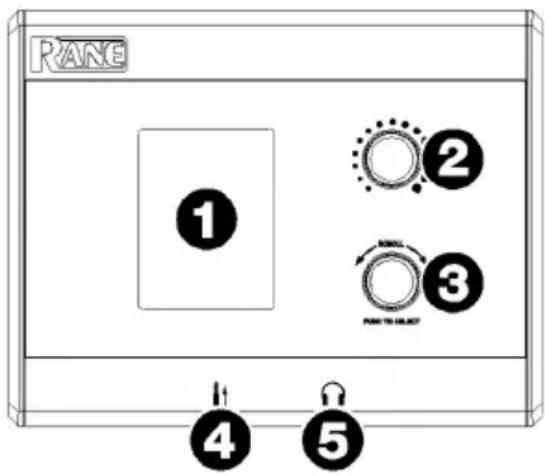

Panneau avant

1. Écran d'affichage : Cet écran d'affichage ACL indique les opérations en cours de l'appareil.
2. Niveau : Cette commande permet de régler le volume audio.
3. Parcourir/sélectionner : Tourner ce bouton permet de parcourir les options et l'enfoncer permet de sélectionner une des options.
4. Entrée auxiliaire de 3,5 mm (dessous) : Cette entrée à niveau ligne audio locale permet de brancher un smartphone, un ordinateur portable ou un autre appareil en utilisant un câble audio stéréo de 3,5 mm. La logique logicielle détecte lorsqu'un câble est inséré dans l'entrée afin de contourner les connexions d'entrée du panneau arrière.

PANE ① ② ③ PAN TO SELECT ④ ⑤

1. Sortie casque d'écoute de 3,5 mm (dessous): Cette sortie permet de brancher un casque d'écoute 3,5 mm. La logique logicielle détecte lorsqu'un câble est inséré dans la sortie afin de contourner les connexions de sortie du panneau arrière.

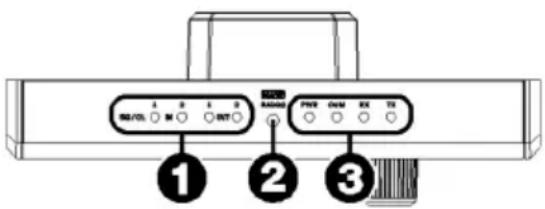

Panneau supérieur

1. Indicateurs du signal audio d'entrée et de sortie : Ces témoins DEL indiquent la présence d'un signal audio. Lorsque la DEL de surcharge (OL) reste allumée, réduisez le niveau audio.

2. Capteur de luminosité ambiante : Ce capteur détecte la lumière et peut être programmé afin de réduire la luminosité de l'écran d'affichage et des DEL dans les salles sombres.

1 2 3

1. Indicateurs d'état du RAD : Ces DEL indiquent l'état de fonctionnement du port du RAD :

2. DEL TX : Devient verte lorsque le signal audio est transmis.

3. DEL RX : Devient verte lorsque le signal audio est reçu.
4. DEL communication : Devient verte lorsque la communication est établie avec un autre appareil.
5. DEL d'alimentation : Devient verte lorsque le port RAD reçoit une alimentation électrique de 24 volts. Cela indique également que la paire de fils torsadée du câble est correctement connectée et sertie.

Panneau arrière

1. Port RAD (RJ-45) : Ce port utilise un câble blindé de catégorie 5e pour se connecter à un port HAL RAD. La distance maximale pour un câble CAT 5 d'un port HAL RAD au RAD26 est de 100 m. Un RPI (vendu séparément) peut être installé n'importe où entre les deux afin d'alimenter l'écran d'affichage et l'amplificateur. Un RPI est nécessaire lorsque des modèles HAL sont utilisés.
2. Entrées : Deux entrées audio microphone/ligne/ligne-plus commutables symétriques sont disponibles. Les entrées ligne-plus prennent en charge des signaux asymétriques gauche et droit, et les combinent en signaux mono. Une alimentation fantôme de 24 V est disponible pour les microphones à condensateur. Trois entrées Logic permettent d'utiliser des commandes supplémentaires, comme les fonctions appuyer pour parler, appuyer pour mettre en sourdine, etc.
3. Sorties amplificateur : Deux sorties haut-parleur 8 Ω peuvent alimenter des haut-parleurs de 4 watts stéréo, ou un seul haut-parleur de 8 watts.
4. Sorties : Deux sorties à niveau ligne symétrique permettent de brancher un amplificateur externe ou une enceinte d'extrêmes graves amplifiée. Trois sorties Logic permettent de commander un autre appareil, lumière, projecteur, bain à remous, etc.

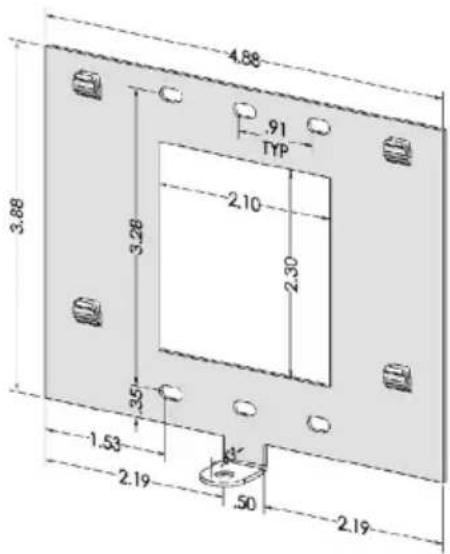

Support de fixation murale arrière pour le RAD26 (inclus)

4.88 .91 TYP 2.10 3.28 2.30 3.88 3.5 1.53 2.19 .50 2.19

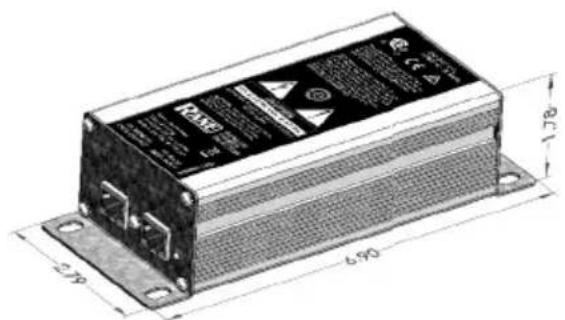

RPI ou injecteur de puissance à distance (vendu séparément)

L'injecteur de puissance mi-portée (non PoE) relie les câbles blindés de catégorie 5e (ou supérieure) entre des HAL et le RAD26 afin d'établir la communication et fournir la puissance supplémentaire nécessaire pour alimenter l'écran d'affichage et les amplificateurs. Un RPI peut être installé n'importe où entre le HAL et le RAD26, jusqu'à 100 mètres.

1.78 6.90 2.78
