RAD22 - Interface audio Rane - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio pour système de traitement DSP Rane
Entrées	2 entrées combo XLR/6,35 mm (micro/ligne/ligne-plus) avec alimentation fantôme 24V
Sorties	1 sortie ligne stéréo 3,5 mm (1/8 po)
Alimentation	Par câble Cat 5e ou supérieur depuis un multiprocesseur Rane (PoE)
Connectivité	Port RJ-45 RAD pour connexion à un multiprocesseur Rane
Fonctions	Mise en sourdine intelligente, commutation automatique XLR/TRS, alimentation fantôme 24V
Installation	Montage mural sur boîtier électrique standard double
Câble	Cat 5e ou supérieur, longueur maximale 100 m
Indicateurs LED	Entrée (vert signal, rouge écrêtage) ; RJ-45 (ambre puissance, verte données)
Dimensions (approx.)	10 x 10 x 5 cm (taille de plaque murale standard)
Poids (approx.)	0,5 kg
Contenu de la boîte	RAD22, plaque de montage, vis, guide d'utilisation
Compatibilité	Multiprocesseurs Rane (Terminal 1010X, HAL3s, etc.)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les liquides et produits abrasifs.
Sécurité	Respecter les consignes de sécurité fournies dans le guide
Pièces détachées et réparabilité	Contacter le support Rane pour les pièces et réparations

FOIRE AUX QUESTIONS - RAD22 Rane

Comment alimenter le RAD22 ?

Le RAD22 est alimenté via le câble Cat 5e ou supérieur connecté à un port RAD d'un multiprocesseur Rane. Vérifiez que la DEL ambre sur le port RJ-45 est allumée pour confirmer l'alimentation.

Quels types de microphones puis-je connecter ?

Vous pouvez connecter des microphones dynamiques ou à condensateur. L'alimentation fantôme 24V est disponible et doit être activée dans le logiciel Halogen pour les microphones à condensateur.

Comment brancher un instrument de ligne ?

Utilisez une entrée combo avec un connecteur TRS 6,35 mm. Le mode ligne ou ligne-plus peut être sélectionné dans le logiciel Halogen. Le mode ligne-plus combine les signaux stéréo asymétriques en mono.

Que faire si la DEL d'entrée devient rouge ?

La DEL rouge indique une surcharge ou un écrêtage. Réduisez le niveau du signal d'entrée ou ajustez le gain dans le logiciel Halogen.

Puis-je utiliser le RAD22 sans multiprocesseur Rane ?

Non, le RAD22 nécessite un multiprocesseur Rane pour l'alimentation et la communication. Il ne fonctionne pas en autonome.

Comment installer le RAD22 au mur ?

Installez un boîtier électrique double au mur, faites passer le câble Cat 5e, fixez la plaque de montage, puis le RAD22 sur celle-ci. Utilisez les vis fournies et ne serrez pas excessivement.

Le RAD22 est-il compatible avec le logiciel Halogen ?

Oui, la configuration des entrées (micro, ligne, ligne-plus, activation fantôme) se fait via le logiciel Halogen de Rane.

Quelle est la longueur maximale du câble Cat 5e ?

La distance maximale entre le multiprocesseur Rane et le RAD22 est de 100 mètres avec un câble Cat 5e ou supérieur blindé.

Comment nettoyer le RAD22 ?

Nettoyez la surface avec un chiffon sec et doux. N'utilisez pas de liquides, de solvants ou de produits abrasifs.

Que faire si la DEL RJ-45 est éteinte ?

DEL ambre éteinte = problème d'alimentation ; vérifiez la connexion du câble et le multiprocesseur. DEL verte éteinte = erreur de données ; vérifiez l'intégrité du câble et des connexions.

MODE D'EMPLOI RAD22 Rane

Guide d'utilisation (Français)

Présentation

Nous vous remercions d'avoir fait l'acquisition du RAD22. Chez Rane, la performance et la fiabilité sont aussi importantes pour nous qu'elles le sont pour vous. C'est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Le RAD22 permet d'ajouter des entrées et sorties polyvalentes aux systèmes de traitement de signaux audionumérique (DSP) Rane. Le RAD22 dispose de deux entrées microphone et ligne par le biais d'une combinaison de connecteurs et une sortie ligne stéréo de 3,5 mm (1/8 po) qui peuvent être utilisée pour le contrôle du signal, l'enregistrement ou l'amplification. La mise en sourdine intelligente permet de déconnecter les câbles XLR/6,35 mm (1/4 po) pour effectuer un changement de microphones sans perturber le signal, et ce même lorsque l'alimentation fantôme 24V est activée. Vous pouvez le relier au Rane DSP avec un câble couvrir de Cat 5e ou supérieur sur une distance maximale de 100 m.

Chaque RAD22 peut être installé sur un boîtier électrique standard double, ou encastré dans un mur.

Contenu de la boîte

RAD22

Plaque montage

Vis

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la configuration requise, la compatibilité et l'enregistrement du produit, veuillez visiter ranecommercial.com.

Pour de l'assistance supplémentaire, veuillez visiter le site ranecommercial.com/support.

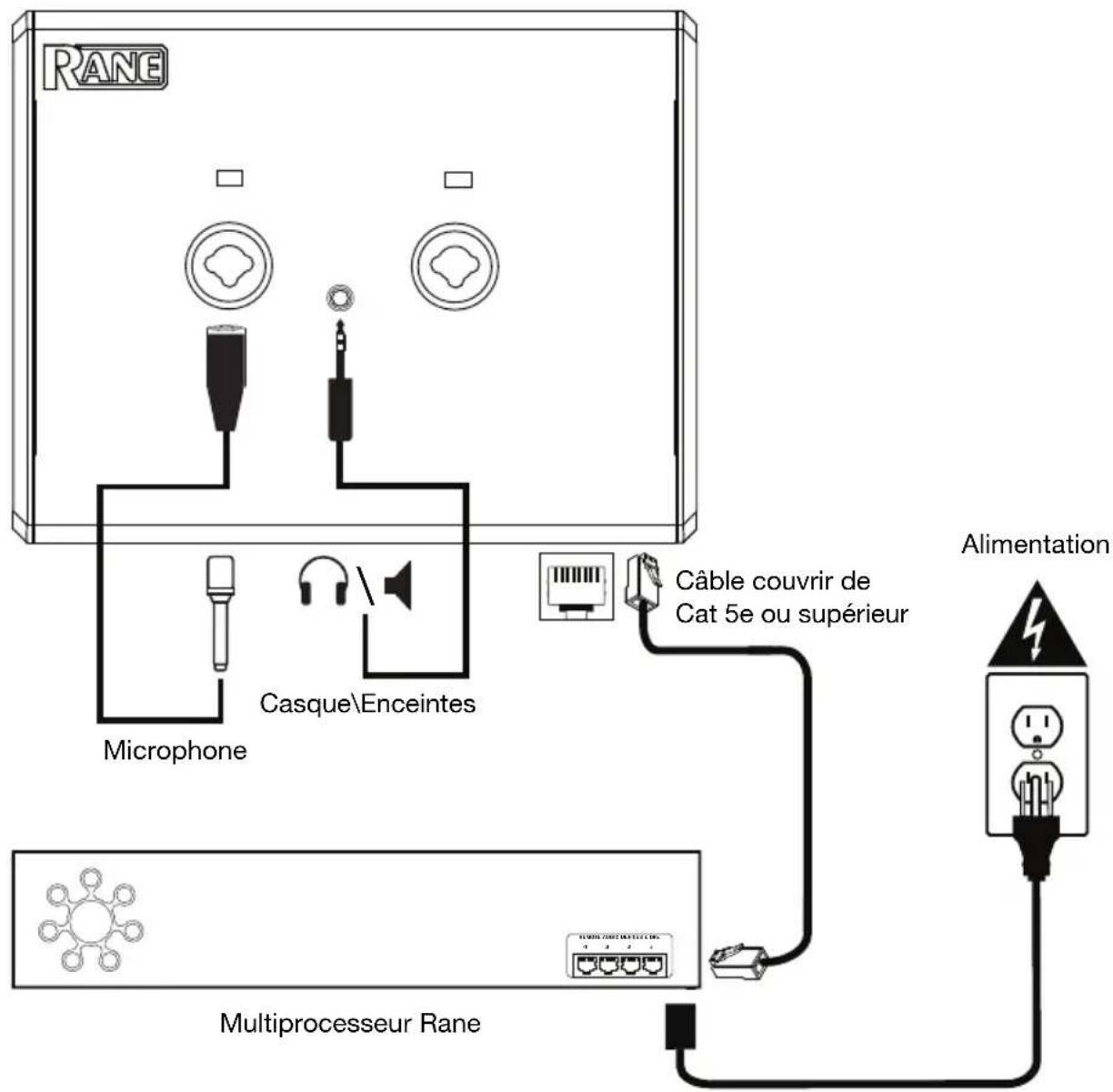

Installation

Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

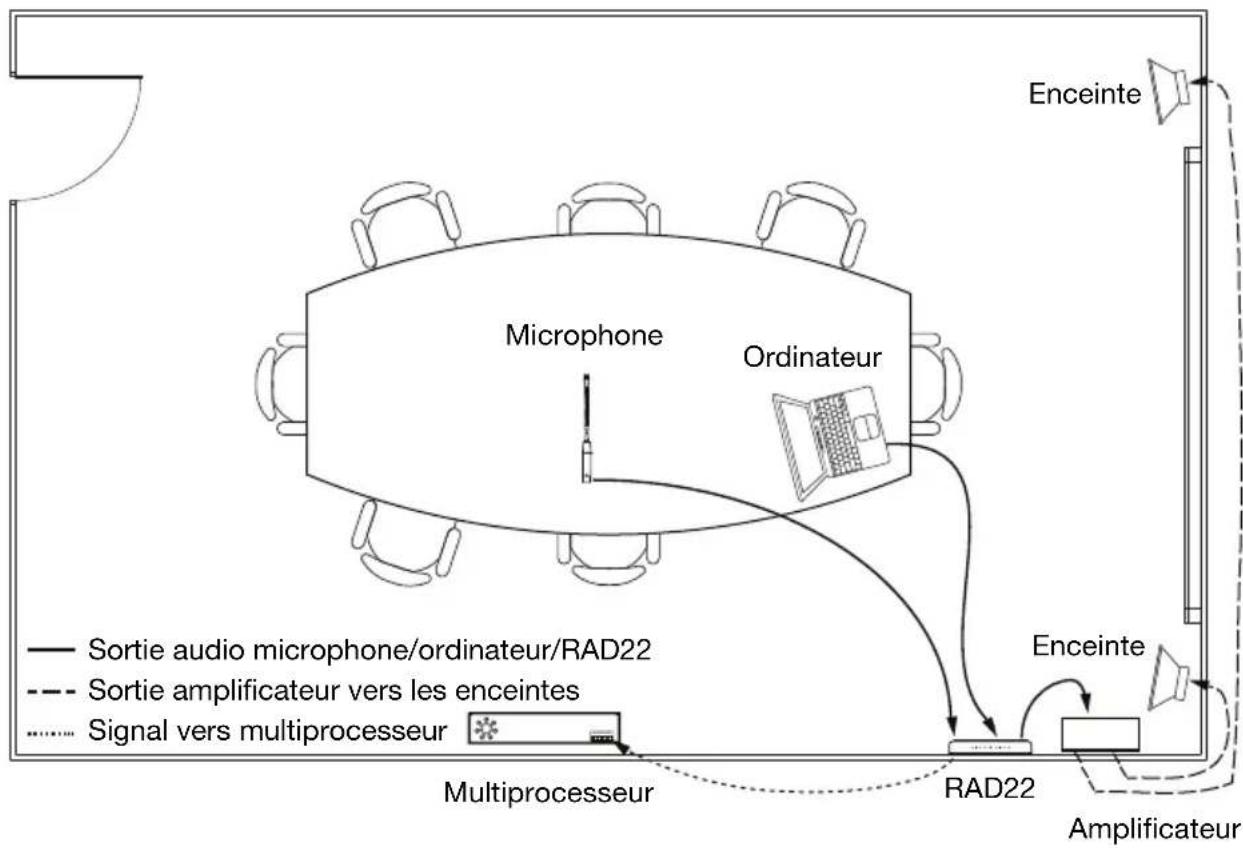

Exemple

Montage mural

Pour installer le RAD22 sur un boîtier électrique standard double :

Étape 1 :

• Installer le boîtier d'encastrement pour le RAD22 à l'emplacement désiré.
- Faites passer le câble couvrir de Cat 5e ou supérieur d'un multiprocesseur Rane (Terminal 1010X, HAL3s, etc.) à l'intérieur du boîtier d'encastrement.
- Une fois le boîtier d'encastrement correctement installé, fixez le support métallique au boîtier d'encastrement à l'aide des vis fournies.

Étape 2 :

• Reliez le port RJ-45 RAD au port sur le panneau arrière du RAD22.
- Branchez l'autre extrémité du câble couvrir de Cat 5e ou supérieur au port RAD (appareil audio télécommandé) du multiprocesseur Rane afin qu'il puisse alimenter et communiquer avec le RAD22.
- Fixez le cadre du RAD22 aux rebords étendus en haut et en bas de la plaque de montage.

Étape 3 :

• Utilisez un tournevis et la vis fournie pour fixer le RAD22 au bas à la plaque de montage. Veillez à ne pas trop serrer la vis.
  • Le RAD22 est maintenant installé.

Caractéristiques

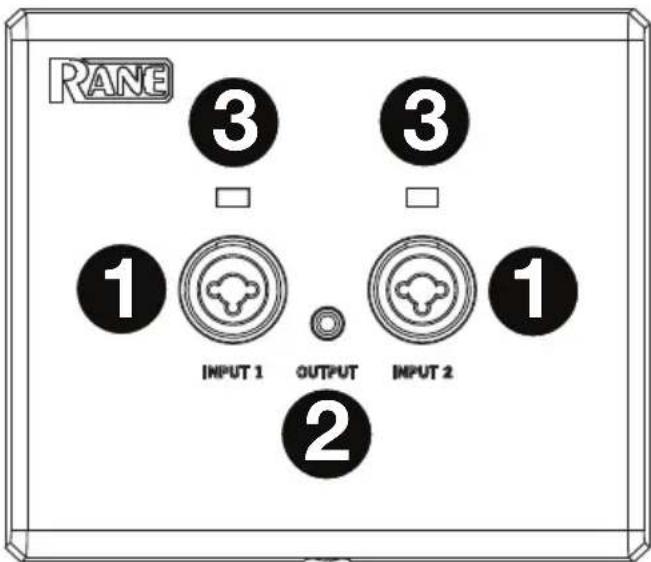

Panneau avant

1. Connecteurs combo 6,35 mm (1/4

po) /XLR : Deux entrées audio microphone/ligne/ligne-plus TRS symétriques commutables sont disponibles. Le réglage ligne-plus prend en charge les signaux asymétriques gauche et droit et les combinent en signaux mono. Une alimentation fantôme de 24V est disponible pour les microphones à condensateur.

Pour la commutation automatique de l'entrée :

- Reliez à une entrée XLR et l'entrée microphone sera automatiquement sélectionnée.

Sélectionner le mode dynamique ou condensateur dans le logiciel Halogen.

- Reliez à une entrée TRS et l'entrée ligne sera automatiquement sélectionnée. Le mode ligne ou ligne-plus peut être sélectionné dans le logiciel Halogen.

Remarque : Si aucune entrée n'est utilisée, les entrées seront mises en sourdine afin d'éviter qu'il y ait du bruit dans le signal.

1. Sortie ligne 3,5 mm (1/8 po) : Cette sortie ligne permet de relier une console de mixage, une enceinte, un casque ou un périphérique d'enregistrement.

2. DEL d'entrée : La DEL d'entrée devient verte lorsqu'un signal audio de niveau minimum est détecté. La DEL d'entrée devient rouge lorsqu'il y a une surcharge du signal audio ou de l'écrêtage.

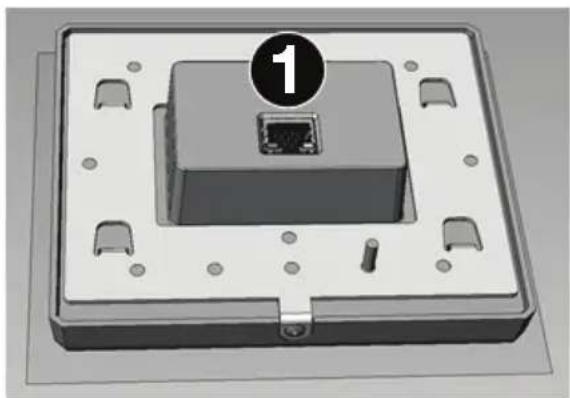

Panneau arrière

1. Port RAD (RJ-45) : Ce port utilise un câble Cat 5e blindé pour se connecter à un port RAD d'un multiprocesseur Rane afin d'assurer la communication et la transmission audio. Afin d'éviter les interférences, la distance maximale pour un câble Cat 5e d'un port d'un multiprocesseur au RAD22 est de 100 m.

Deux DEL sont intégrées au connecteur RJ-45 :

- DEL ambre allumée = puissance adéquate

• DEL ambre éteinte = puissance inadéquate

- DEL verte allumée = aucune erreur de données

• DEL verte éteinte = erreur de données (vérifiez le câble)
