BEDIENUNGSANLEITUNG Metis Lavor

DE BEDIENUNGSANLEITUNG Dampferzeuger...... Seite 30

INSTALLATION ET MISE EN MARCHE

> BESTIMMUNGSGEMÄSSER GEBRAUCH

• Die Leistungen und die Einfachheit der Benutzung des Gerätes entsprechen einer PROFESSIONELLEN Verwendung.
• Der Dampferzeuger ist ein leicht zu bedienender und umweltfreundlicher Dampfreiniger und Desinfizierer für beliebige Gegenstände und kann auch an schwierigen Stellen sowohl.

> TECHNISCHE DATEN

(siehe das Typenschild)

> SYMBOL

ACHTUNG! Wichtiger Hinweis, der aus Sicherheitsgründen zu beachten ist.

WICHTIG

VERRIEGELT

OFFEN

WENN VORHANDEN

(siehe Verpackung)

Warnung: nicht berühren, - Ein Hinweisschild hinsichtlich der Gefahr durch Hitze und Dampfaustritt; Technische Merkmale der Maschine

Warnung: nicht einatm

Gefahr durch heißen Wasserdampf.

- BEI VERWENDUNG DER MASCHINE HAT DER BEDIENER SCHUTZHANDSCHUHE ZU TRAGEN.

- BEI VERWENDUNG DER MASCHINE HAT DER BEDIENER EINE SCHUTZBRILLE ZU TRAGEN.

SICHERHEIT

> WARNHINWEISE

⚠️ACHTUNG! Wichtiger Hinweis, der aus Sicherheitsgründen zu beachten ist.

DIE WICHTIGSTEN HINWEISE

⚠01 ACHTUNG: Gerät darf nur im Freien benutzt werden.
⚠02 ACHTUNG: Nach Beendigung jeder Arbeit Strom- und Wasserversorgung immer absperren.
⚠03 ACHTUNG: Das Gerät nicht benutzen, wenn das Stromkabel oder wichtige Geräteteile beschädigt sind, z.B. Sicherheitsvorrichtungen, Hochdruckschlauch der Pistole usw.
⚠️ACHTUNG: 05a- Das Gerät nicht in der Nähe von Personen benutzen, es sei denn, sie tragen Schutzkleidung.

05b- Das Gerate nicht verwenden wenn sich andere Personen oder Tier in Reichweite (5 M.) befinden;

05c-Benutzen Sie das Gerate immer mit entsprechender Kleidung, um sich von dem Material aus dem Jet-Hochdruckreiniger entfernt schützen.

05d- Berühren Sie nicht das Gerät und Stecker mit nassen Händen und nackten Füssen.

05e- Es wird empfohlen einen Schutzbrille und Schuhsohle in Gummi zu tragen

• BEI VERWENDUNG DER MASCHINE HAT DER BEDIENER SCHUTZHANDSCHUHE ZU TRAGEN.
• BEI VERWENDUNG DER MASCHINE HAT DER BEDIENER EINE SCHUTZBRILLE ZU TRAGEN

⚠06 ACHTUNG: Bei der Reinigung von Fahrzeugen darf der Strahl nicht direkt auf Achslager gerichtet werden, da sonst das Fett ausgewaschen wird. Fahrzeugreifen/ Reifenventile dürfen nur mit einem Mindestabstand von 30 cm gereinigt werden, sonst kann der Fahrzeugreifen/ Reifenventil durch den Hochdruckstrahl beschädigt werden. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich.

07ACHTUNG:

sserstrahlen können

geführlich sein, wenn sie auf unan-
eise benutzt werden. Der Strahl darf
sonen, Tiere, eingeschaltete Elektro-
as Gerät selbst gerichtet werden.

⚠08ACHTUNG: Die Hochdruckschläuche, Zube-

hörteile und Anschlüsse sind wichtig für die Sicherheit des Gerätes. Benutzen Sie nur die vom Hersteller vorgeschriebenen Schläuche, Zubehörteile und Anschlüsse (es ist äußerst wichtig, dass diese Teile unversehrt bleiben, daher eine unangebrachte Verwendung vermeiden und sie vor Knicken, Stößen und Abschürfungen schützen).

⚠️ 11 ACHTUNG: Das Gerät jedes Mal völlig ausschalten (Hauptschalter in Position (0)OFF), wenn es unbeaufsichtigt bleibt.

⚠️ 12 ACHTUNG: Jede Maschine wird einer Endkontrolle unter Benutzungsbedingungen unterzogen, daher ist es normal, dass sich in ihrem Innern noch ein paar Wassertropfen befinden.

⚠ 13 ACHTUNG: Darauf achten, dass das Stromkabel nicht beschädigt wird. Be-schädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen.

⚠️ 14 ACHTUNG: Die Maschine enthält unter Druck stehende Flüssigkeiten. Die Spritzpistole gut festhalten, um der Reaktionskraft vorzubeugen. Nur die der Maschine beigestellte Hochdruckdüse verwenden.

⚠ 16 ACHTUNG: Dieses Gerät ist nicht für die Nutzung durch Personen (einschließlich Kinder) mit stark reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, es sei denn, sie Überwachung oder Belehrung über die Verwendung des Geräts durch eine verantwortliche Person für Ihre Sicherheit gegeben wurden.

⚠️ 17 ACHTUNG: Die Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

⚠ 18 ACHTUNG: Nehmen Sie den Hochdruckreiniger erst in Betrieb, wenn der Hochdruckschlauch vollkommen ausgerollt ist.

⚠️ 19 ACHTUNG: Beim Auf- und Abwickeln des Schlauches darauf achten, dass der Hochdruckreiniger nicht umkippt.

⚠️ 20 ACHTUNG: Beim Auf- und Abwickeln des Schlauches muss die Maschine ausgeschaltet und das Rohr druckentlastet sein (betrieb Beenden).

⚠️ 21 ACHTUNG: Explosionsgefahr. Sprühen Sie keine brennbaren Flüssigkeiten..

⚠️22 ACHTUNG: Die Maschinensicherheit zu gewährleisten, verwenden Sie nur Original-Ersatzteile vom Hersteller oder vom Hersteller zugelassen.

⚠️23 ACHTUNG: Den Strahl nicht auf sich selbst oder andere Personen richten, um Schuhe oder Kleider zu reinigen.

⚠️24 ACHTUNG: Nicht zulassen, dass das Gerät von Kindern oder ungeschultem Personal benutzt wird.

⚠️ ACHTUNG: Das Wasser, das durch Rückfussverhinderer geflogen wird als nicht trinkbar ist.

⚠️XX ACHTUNG! Das Gerät vom Stromnetz bei Loesen des Steckers von der Steckdose abtrennen, bevor Reinigungsarbeiten durchgeführt werden.

⚠ XY ACHTUNG: Ungeeignete Verlängerungen können gefährlich sein.

⚠️XJ ACHTUNG: Bei Verwendung eines Verlängerungskabels müssen Steckdose und Stecker gegen Spritzwasser geschützt sein.

⚠️ ACHTUNG: Während des Betriebs die Maschine in keine ungenügend belüftete Zone stellen und sie nicht decken.

⚠️ ACHTUNG: Es ist zu vermeiden, die Maschine unter dem Regen zu benutzen und den Hochdruckstrahl gegen die Maschine selbst zu richten.

⚠️ ACHTUNG: Haben Sie das Gerät nicht auf brennbaren Flächen.

⚠️ ACHTUNG:

- DAS GERÄT NIEMALS MIT FEUCHTEN ODER NASSEN HÄNDEN UND BARFUSS ANFASSEN.

- NICHT AM GERÄTEKABEL ODER AM GERÄT SELBST ZIEHEN, UM DEN GERÄTESTECKER AUS DER STECKDOSE ZU ZIEHEN.

- SOLLTE WÄHREND DES BETRIEBES DER STROM AUSFALLEN, MUß DIE MASCHINE AU S S I C H E R H E I T S G R Ü N D E N AUSGESCHALTET WERDEN (SCHALTER AUF OFF POSITION).

⚠️ ACHTUNG: Kein destilliertes Wasser verwenden! Die Maschine würde nicht richtig funktionieren.

⚠️ ACHTUNG: Auf keinen Fall darf die Maschine am Netzkabel oder am Pistolenkabel gezogen werden.

⚠K1 SÄMTLICHE IN DER VORLIEGENDEN BEDIENUNGS-ANLEITUNG BESCHRIEBENEN EINSTELL- UND WARTUNGSARBEITEN DÜRFEN ERST VORGENOMMEN WERDEN, NACHDEM DIE MASCHINE DURCH DREHEN DES HAUPTSCHALTERS AUF OFF ABGESCHALTET UND DER NETZSTECKER GEZOGEN WURDE, SOFERN NICHT AUS-DRÜCKLICH ANGEGEBEN IST, DASS DIESER VORGANG BEI LAUFENDER MASCHINE DURCHGEFÜHRT WERDEN MUSS.

⚠K2 ALLE NICHT IN DER VORLIEGENDEN BEDIENUNGSAN-LEITUNG BESCHRIEBENEN EINSTELL- ODER WARTUNGS-ARBEITEN SIND VON FACHPERSONAL VORZUNEHMEN, UM PERSONEN- ODER SACHSCHÄDEN ZU VERMEIDEN.

⚠K3 VOR GEBRAUCH DER MASCHINE IST DIE BEDIE- NUNGSANLEITUNG ZU LESEN. DIESE LIEFERT WICHTIGE HINWEISE ZU INSTALLATIONS-

DE

SICHERHEIT, GEBRAUCH UND WARTUNG.

⚠V4 EINE NICHTBEACHTUNG DER SICHERHEITSHINWEISE KANN ZU SCHWEREN PERSONENSCHÄDEN FÜHREN UND DAS GERÄT BESCHÄDIGEN

⚠V5 DIE VORLIEGENDE BEDIENUNGSANLEITUNG IST ALS NACHSCHLAGEWERK BIS ZUR ENDGÜLTIGEN DEMONTAGE DER MASCHINE AUFBEWAHREN.

DIE GEBRAUCHS- UND WARTUNGSANLEITUNGEN SIND RICHTIG ZU BEFOLGEN; BEI NICHTBEACHTUNG ÜBER NIMMT DER HERSTELLER WEDER FÜR PERSONEN- NOCH FÜR SACHSCHÄDEN, DIE AUF AUSSERACHTLASSUNG DER NACHSTEHENDEN HINWEISE ZURÜCKZUFÜHREN SIND, EINE HAFTUNG.

⚠V6 NACHDEM DAS VERPACKUNGSMATERIAL ENTFERNT WURDE, SIND MASCHINE UND MASCHINENTEILE AUF IHREN EINWANDFREIEN ZUSTAND ZU ÜBERPRÜFEN. BEI ZWEIFELN WENDEN SIE SICH BITTE DIREKT AN DEN ZU - STÄNDIGEN HÄNDLER.

⚠V7 VOR ANSCHLUSS DER MASCHINE IST SICHERZUSTELLEN, DASS DIE DATEN AUF DEM MASCHINENSCHILD DEN DATEN DES STROMNETZES ENTSPRECHEN.

⚠V8 VOR DURCHFÜHRUNG VON BELIEBIGEN REINIGUNGS- ODER WARTUNGSARBEITEN IST DER MASCHINENSTECKER ZU ZIEHEN.

⚠V9 LASSEN SIE DIE MASCHINE NICHT UMSONST EINGESCHALTET. SCHALTEN SIE SIE STETS AM HAUPTSCHALTER AB.

⚠V10 BEI EINER STÖRUNG DEN STECKER ZIEHEN, OHNE DIE STEUERUNGEN ODER EINRICHTUNGEN ZU VERSTELLEN. ZUR INSTANDSETZUNG EINEN VOM HERSTELLER BEFUGTEN KUNDENDIENSTSERVICE HINZUZIEHEN UND DIE VERWENDUNG VON ORIGINALERSATZTEILEN VERLANGEN.

⚠V11 DIE ZU- UND ABLAUFLEITUNGEN, DIE SCHUTZUMMANTELUNGEN UND DIE MAGNETVENTILE DÜRFEN NICHT BESCHÄDIGT ODER VERSTELLT WERDEN. BEI BESCHÄDIGUNG DEN NETZSTECKER ZIEHEN.

V12 JEDER GEBRAUCH DER MASCHINE, DER DER UR-SPRÜNGLICHEN VERWENDUNG ENTGEGENSTEHEN, STELLT EINE ANORMALE BEDINGUNG DAR UND KANN SCHÄDEN VERURSACHEN UND DEN BEDIENER GEFÄHR-DEN.

⚠V13 DIE HINWEISSCHILDER VORNE UND SEITLICH AN DER MASCHINE DÜRFEN WEDER VERSTECKT, NOCH ENTFERNT WERDEN.

⚠V14 DIE ANLEITUNGEN GELTEN FÜR VERSCHIEDENE MODELLE, DAHER KANN ES VON MASCHINENMODELL ZU MASCHINENMODELL UNTERSCHIEDE GEBEN.

⚠V15 DIE MASCHINE WEDER MIT NASSEN HÄNDEN ODER BARFUSS BERÜHREN ODER IN BETRIEB NEHMEN;

⚠V16 DIE MASCHINENVERKLEIDUNG UND DIE VER- SCHLUSSPANEELEN DER SCHALTKÄSTEN NICHT ENTFERNEN, OHNE DIE MASCHINE VORHER AB- GESCHALTET UND DEN STECKER GEZOGEN ZU

HABEN;

⚠V17 DEN STECKER NICHT AM KABEL ZIEHEND AUS DER STECKDOSE ZIEHEN.

ZUR VERMEIDUNG VON BRÄNDEN UND EXPLOSIONEN:

⚠V18 DEN BEREICH UM DAS GERÄT HERUM FREI VON BRENN- UND ENTZÜNDBAREN STOFFEN HALTEN.

⚠V19 DIE GENANNTEN HINWEISE REICHEN SICHERLICH ALLEIN NICHT AUS, UM JEGLICHEN BRAND AUSZUSCHLIESSEN, DAHER IST DER BETREIBER DAFÜR VERANTWORTLICH, DASS SEHR VORSICHTIG VORGEGANGEN WIRD.

⚠V20 DIE MASCHINE DARF OHNE SCHRIFTLICHE ERLAUBNIS DES HERSTELLERS NICHT AB- ODER VERÄNDERT WERDEN.

⚠️ACHTUNG: Wir empfehlen die Verwendung von entmineralisiertem Wasser.

⚠️ACHTUNG: Niemals das Versorgungskabel oder den Schlauch der Pistole zum Verstellen benutzen.

> SICHERHEITSEINRICHTUNGEN

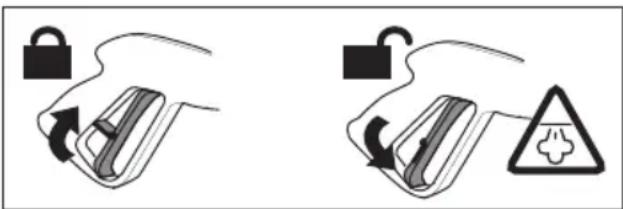

⚠️ACHTUNG: Die Pistole ist mit einer Sicherheitssperre ausgerüstet. Es ist wichtig, dass Sie jedes Mal, wenn die Benutzung des Gerätes unterbrochen wird, diese Sicherheitssperre betätigen, um ein zufälliges Öffnen zu verhindern.

- Pumpe mit einem Bypass-Ventil oder Stoppvorrichtung.

> STABILITÄT

⚠️ ACHTUNG: Das Gerät darf nicht auf Halterungen, Sockeln oder ähnlichen Unterlagen aber auf Horizontalfläche, stetig und sicher gestellt werden.

WASSERVERSORGUNG

Wasseranschluß

ACHTUNG! (Symbol) Durch einen Rückflussverhinderer geflossenes Wasser ist nicht trinkbar.

Der direkte Anschluss des Hochdruckreinigers an die Trinkwasserleitung ist nur dann zulässig, wenn in der Zuleitung eine vorschriftsmäßige Schutzvorrichtung gegen Rückfluss mit Ablauf installiert ist. Der Schlauchdurchmesser muss mindestens ∅ 13mm - 1/2 inch betragen; der Schlauch selbst muss verstärkt sein.

⚠️ ACHTUNG: Das Wasser, das durch Rückfussverhinderer geflogen wird als nicht trinkbar ist.

WICHTIG: Nur gefiltertes oder sauberes Wasser ansaugen. Der Wasserhahn muss mindestens eine der Förderleistung der Pumpe zweifach Wassermenge liefern.

- Max. Wassertemperatur am Einfluss: 40°C

- Max. Eingangsdruck: 1Mpa

Den Hochdruckreiniger so nahe wie möglich am Wassernetzanschluss aufstellen.

Das Nichtbeachten dieser Bedingungen verursacht ernsthafte mechanische Schäden an der Pumpe sowie den Verfall der Garantieansprüche.

Wasserversorgung aus der Wasserleitung

- Einen Zulaufschlauch (nicht im Lieferumfang) am Wasseranschluß des Gerätes und am Wasserzulauf anschließen.

- Wasserzulauf öffnen.

Wasserversorgung aus der Wasserbehälter

- Kontrollieren Sie, dass der Hauptschalter in Position "OFF"(0) steht

- Den Wasserbehälter mit Wasser befüllen

- Gerät ausschalten und Hochdruckschlauch wieder anschrauben.

⚠️ ACHTUNG:

- Wir empfehlen die Verwendung von entmineralisiertem Wasser.

STROMVERSORGUNG

- Der elektrische Anschluss des Gerätes muss der Norm IEC 60364-1 entsprechen.

WICHTIG Bevor Sie das Gerät anschließen, vergewissern Sie sich, dass die Angaben auf dem Typenschild denen des Stromnetzes entsprechen und dass die Steckdose durch einen Fehlerstromschutzschalter mit einer Ansprechempfindlichkeit unter 0,03 A - 30ms abgesi-

chert ist.

- Passen Steckdose und Gerätestecker nicht zusammen, lassen Sie die Steckdose von geschultem Fachpersonal durch eine andere, passende ersetzen.

- Das Gerät nicht bei Temperaturen unter 0°C be - nutzen, wenn es mit einem Schlauch aus PVC (H VV-F) ausgerüstet ist.

⚠ XY ACHTUNG: Ungeeignete Verlängerungen können gefährlich sein.

⚠️XJ ACHTUNG: Bei Verwendung eines Verlängerungskabels müssen Steckdose und Stekker gegen Spritzwasser geschützt sein.

Das Kabel muss die in der untenstehenden Tabelle aufgeführten Abmessungen haben

230-240V 400-415V

3G 2,5 mm2 4G 2,5 mm2

max 20 m max 30 m

BEDIENUNG

AUSPACKEN

Die oberen und unteren Haken lösen, die den Karton an die Palette fixieren. Pappkarton herausziehen, zwei Räder der Maschine auf den Boden aufsetzen und Palette herausziehen.

HANDHABUNG UND TRANSPORT DER MA- SCHINE

Zum Verstellen des Geräts ist nur der vorgesehene Griff zu verwenden.

⚠️ ACHTUNG: Niemals das Versorgungskabel oder den Schlauch der Pistole zum Verstellen benutzen.

BESCHREIBUNG DES GERÄTS

Abb. A

① Wasserbehälter

DE

② Griff
③ Dieseltank
④ Stromkabel
⑤ Wassereinlauf
⑥ Schnellkupplung mit Wassersaugfilters

Abb.B

⑦ Regler Trockendampf / Nassdampf
⑧ Manometer Dampf
⑨ Hauptschalter ON/OFF
⑩ Kesselschalter
⑪ Display des Temperaturreglers

• Temperaturanzeiger
• Signal „H2O“: wenn Wasser im Tank fehlt.
• Signal „GAS" - wenn DIESEL im Tank fehlt.

⑫ + Temperaturregler
⑬ - Temperaturregler
⑭ Dampfaustritt Hochdruck

Abb. C

⑮ Dampf Hahn
⑯ Wasser Ablassventil
⑰ Pistole
⑱ Zubehör Dampf
⑲Hochdruckschlauch

> DIE AUFSTELLUNG DES RAUCHFANG

(see Abb. M)

⚠️ACHTUNG: Bei Verwendung des Hochdruckreinigers in einem geschlossenen Raum ist für eine ausreichende Belüftung und für eine ordnungsgemäße Ableitung der Abgase zu sorgen.
- Der Rauchfang muß tippen Deckel haben A, um den Zutritt vom Regenwasser zu vermeiden, ohne den Austritt von dem Rauch zu behindern B und von einer Entfernung von mindestens 20 cm.
Das Wasser, das in den Rauchfang eindäpft und das in die Machine tropft, ist sehr korrosiv für den Kessel und die Heizschlange. Wenn die Kühlung des Rauches an dem Austritt von dem Heizkessel die Temperatur von 180° C erreicht, kondensiert sich der Rauch.
Das Kondenswasser enthält Schwefelsäure, die sehr Korrosiv ist.
RAUCHFANG-ANTEIL: 3 mal die Fläche des Rauchfanges.

Rohrleitungs diameter = 150 mm.

RAUCHFANG-ANTEIL FÜR 2 KESSEL: 6 mal die Fläche des Rauchfanges.

Rohrleitungs diameter = 225 mm.

> INSTALLATION UND START

WICHTIG:

- Die Temperatur der Installationsumgebung der Maschine muss zwischen 10°C und 35°C liegen.

siehe Abb. C

• Vor dem Anschließen des Schlauches ⑲
• Die Sicherungsvorrichtung zu heben A bb. D.
• nach dem Öffnen der Dampfhahn ⑮.

Gefahr durch heißen Wasserdampf.

EINFÜLLEN VON KRAFTSTOFF

DIESEL

(Abb. A) behalter 18 I

Tank mit dem auf dem Schild mit den technischen Angaben angegebenen Kraftstoff füllen (Diesel).

Es ist zu vermeiden, dass sich der Tank während des Betriebs leert, um die Dieselkraftstoffpumpe nicht zu beschädigen

⚠️ ACHTUNG: Die Verwendung ungeeigneter Kraftstoffe kann Gefährdungen verursachen.

WASSER (Abb A)

Siehe Kapitel: WASSERVERSORGUNG"

> ERSTE ANLASSEN (VOR DEM 1. Gebrauch)

> Temperaturregelung

(Siehe Abb. B)

Temperatur durch den Temperaturregler auf der Steuertafel einstellen.

Dieses Gerät ist mit einem elektronischen ⑪ Temperaturregler ausgerüstet, der die Kontrolle und Einstellung der Temperatur und des Drucks im Kessel zwischen mindestens 5 bar und maximal 10 bar gestattet.

• Stecker in die Steckdose einführen.
• Beim Einschalten des Geräts zeigt das Display die

im Kessel gelesene Temperatur.

Die Temperatur ist wie folgt einzustellen:

• Die Tasten (+) und (-) gleichzeitig einige Sekunden gedrückt halten
• Zur Erhöhung der Temperatur die Taste (+) oder zur Verringerung die Taste (-) drücken.

Um bei 10 bar zu arbeiten muss der Temperaturregler auf 190°C eingestellt sein.

°C BAR

152 5

159 6

165 7

170 8

175 9

180 10

VERGLEICHSTABELLE ZWISCHEN GRAD CELSIUS UND DAMPF-DRUCK IN bar

⚠️ ACHTUNG

- Die Maschine ist auf eine Höchsttemperatur von 190° C vor-

eingestellt.

• Für jede nicht in diesem Handbuch beschriebene Regulierung, Einstellung und Auswechselung ist qualifiziertes Personal des Herstellers oder Wiederverkäufers zu kontaktieren.
• Es sind verschiedene Einstellungen möglich, sodass die Maschine den unterschiedlichen Produktionsanforderungen angepasst werden kann.

> Einstellung der Dampf- und Wassermenge

Um die Dampf- und Wassermenge einzustellen ist auf den Drehknopf ⑦ einzuwirken.

H_2O

Nassdampf ;

I rockendampf;

⚠️ACHTUNG:

• Für jede nicht in diesem Handbuch beschriebene Regulierung, Einstellung und Auswechselung ist qualifiziertes Personal des Herstellers oder Wiederverkäufers zu kontaktieren.
• Vor jeder Auswechselung ist zu prüfen, dass: sich der Hauptschalter in der Position (0) OFF befindet.

> INBETRIEBSETZUNG

Beschreibung der Einschaltungsfolge:

Nachdem sichergestellt wurde, dass alle in den vorhergehenden Kapiteln beschriebenen Anschlüsse und Vorkontrollen durchgeführt worden sind, ist die Maschine wie folgt zu starten:

Vor dem Einschalten des Generators sind die Tanks für DIESEL bis zur Füllstandsanzeige zu füllen.

Mit Kaltawasser zu waschen

siehe Abb. B

1) Drücken Sie den Hauptschalter, auf dem Bedienfeld ⑨, Lage (I) ON
2) Drücken Sie den Kesselschalter, auf dem Bedienfeld (I) ⑩
3) Drücken Sie den Hebel der Pistole

> Stopp (Arbeit zu Ende)

ABSCHALTUNG DER MASCHINE

Am Ende der Arbeit ist die Maschine wie folgt auszuschalten:

1) ⑩ Schalter KESSEL auf (0) OFF
2) ⑨ Hauptschalter auf (0) OFF
3) Stromstecker herausziehen.

DAMPF AUS KESSEL ABLASSEN

Wie folgt vorgehen:

- Kessel einige Minuten vor Ende der Arbeitsschicht mit der Leuchttaste EINSCHALTUNG KESSEL ausschalten, Dampfpistole dabei solange weiter betreiben, bis das Manometer einen Druck von 0 bis 1 bar anzeigt;

siehe Abb. E

- den Ablaufhah Maschine langsam öffnen und das Wasser aus dem Dampfkessel in einen geeigneten Behälter ablaufen lassen;

Gefahr durch heißen Wasserdampf.

WICHTIG:

- Falls die Maschine aus einem beliebigen Grund sofort ausgeschaltet werden muss, ist der Hauptschalter auf der Steuertafel in die Stellung OFF zu bringen.

⚠️ ACHTUNG:

• V15 Bei Betrieb der Maschine ist es absolut verboten, die vom Hersteller zum Schutz des Bedieners angebrachten Schutzvorrichtungen zu entfernen.
• Der Gebrauch der Maschine ist erfahrenem und qualifiziertem Personal vorbehalten.
• Es ist zu vermeiden, die Dampfpistole auf Personen oder zerbrechliche Gegenstände zu richten, wie Kunststoffe, Fenster oder sonstiges Material, das bei einem Kontakt mit dem 180°C heißen Dampf schmelzen oder beschädigt werden kann.
• Gerät niemals unbeaufsichtigt lassen.
• Bei jedem Füllen der Tanks ist der Strom abzu - schalten.

PFLEGE UND WARTUNG

WARTUNGSPROGRAMM Öffnen Sie die Website und laden Sie sich dort das Wartungsprogramm herunter.

⚠️ ACHTUNG: Vor jeglicher Wartungsarbeit ist der Dampf aus dem Gerät abzulassen, das auch vom Strom- und Wasseranschluss zu trennen ist.

SIEHE WARTUNGSTABELLE

TABELLE DER REGELMÄSSIGEN WARTUNGSARBEITEN

⚠️ACHTUNG:

• Vor allen Wartungseingriffen und Auswechselungen ist immer auf Folgendes zu achten:
• Maschine anhalten (HAUPTSCHALTER in OFF-Stellung),
• Elektrisches Speisekabel aus dem Stecker ziehen.
  ⚠K1 Die Wartungs-, Auswechselungs- und Reparaturarbeiten sind technisch qualifiziertem Personal zu übertragen, das mit der für die Maschine verwendeten Technologie vertraut ist.
  ⚠ K2 Für jede nicht in diesem Handbuch beschriebene Regulierung, Einstellung und Auswechselung ist qualifiziertes Personal des Herstellers oder Wiederverkäufers zu kontaktieren.

Allgemeine Maschinenreinigung

Maschine jedes Wochenende reinigen, wobei Staub durch Druckluft zu beseitigen ist.

Die Außenseite des Maschinenkörpers ist mit geeigneten Reinigungsprodukten zu säubern.

⚠️ACHTUNG:

Bei der Reinigung der Maschine immer Schutzhandschuhe tragen

STÖRUNGEN UND ABHILFEN

⚠22ACHTUNG: Zur Gewährleistung der Maschinensicherheit sind ausschließlich Originalersatzteile vom Hersteller oder vom Hersteller genehmigte Teile zu benutzen.

Alle unsere Geräte wurden sorgfältigen Prüfungen unterzogen. Die Garantie deckt gemäß der herrschenden Vorschriften Fabrikationsfehler ab. Die Garantie gilt vom Verkaufsdatum an.

Von der Garantie ausgeschlossen sind: - die sich bewegenden, der Abnutzung unterliegenden Teile - Gummiteile, Kohlebürsten, Filter, Zubehör und Optional-Zubehörteile. - Zufällige Schäden und Schäden, die durch Transport. Nachlässigkeit oder falsche Behandlung, falsche und zweckentfremdete Benutzung und Installation verursacht werden. - Die Garantie beinhaltet nicht das gg. erforderliche Reinigen der funktionstüchtigen Teile, verstopfte Düsen und Filter, blockierte Düsen durch Verkalkung.

ENTSORGUNG

Das Gesetz (gemäß der EU-Richtlinie 2012/19/

EUüber Elektro- und Elektronikaltgeräte und der nationalen Gesetzgebungen der EU-Mitgliedsstaaten, die diese Richtlinie umgesetzt haben) verbietet dem Besitzer eines elektrischen oder elektronischen Gerätes, dieses Produkt oderdessen elektrisches/elektronisches Zubehör als gemeinen Hausmüll zu entsorgen und macht ihm zur Auflage, das Gerät bei einer entsprechenden Sammelstellen zu entsorgen.

Das Produkt kann auch direkt bei dem Händler, bei dem man ein neues, dem zu entsorgenden gleichwertiges Produkt erwirbt, entsorgt werden. Lässt man das Produkt einfach in der Umwelt zurück, können dadurch schwere Schäden an der Umwelt selbst und der menschlichen Gesundheit verursacht werden. Das abgebildete Symbol stellt eine Tonne für Siedlungsabfälle dar; es ist ausdrücklich untersagt, den Apparat in diesen Behältern zu entsorgen. Die Nichtbeachtung der Anweisungen der Richtlinie 2012/19/EG und der ausführenden Verordnungen der einzelnen EU-Staaten kann verwaltungsrechtlich bestraft werden.

VORGANG MASCHINENTEIL ZEITRAUM
1 Kessel-reinigung 1 Kessel von Kalk befreien1 Die Sensoren für den Wasserfüllstand reinigen.		1. Jedes Jahr1. Alle 3 Monate	Vertragskundendienst-zentren
2 Sichtkontrolle 2 Maschine	+ Pistole Wöchentlich Betreiber
	2 Elektrische Teile
	2 Dichtung der Dampf- und Wasserleitungen, Pistole	Monatlich Betreiber
3 Reinigung Brenner	3 Zündelektroden	Jedes Jahr	Vertragskundendienst-zentren
	3 Dieseldüse
4 Allgemeine Reinigung 4 Außenreinigung Wöchentlich Betreiber

STÖRUNGEN URSACHE ABHILFE
1 DRUCK IM GENERATOR STEIGT NICHTAN	1- Druckwächter1- Brenner1- Widerstandsthermometer PT100	1- Druckwächter kontrollieren1- Elektroden, Dieseldüse überprüfen1- Kontrollieren, dass eine Temperatur von mindestens 150°C angezeigt wird	- Autorisierter Kundendienst- Anwender- Anwender
2 WASSERPUMPE FUNKTIONIERTNICHT2.1 Lädt kein Wasser2.2 Akustisches Signal	2.1- Wassertank leer2.1- Pumpe2.1- Filter verstopft2.1-Sensoren für den Wasserfüllstand2.2- Wassermangel im Tank2.2- Sensoren für den Wasserfüllstand	2.1- Tank füllen2.1- Pumpe austauschen2.1- Filter reinigen2.1-Die Sensoren für den Wasserfüllstand reinigen.2.2-Tank füllen2.2-Die Sensoren für den Wasserfüllstand reinigen.	- Anwender- Autorisierter Kundendienst- Anwender- Anwender- Autorisierter Kundendienst
3 SICHERHEITSVENTIL ÖFFNET SICH WIEDERHOLT3.1 Lädt fortlaufend Wasser	3-Wasserstandsfühler Kessel3- Druckwächter3-Sicherheitsventil	3- Sensoren für den Wasserfüll stand3- Druckwächter auswechseln und kontrollieren, dass das Abflussrohr frei von Verkrustungen ist.3- Sicherheitsventil ersetzen	- Autorisierter Kundendienst- Autorisierter Kundendienst- Autorisierter KundendienstDas Sicherheitsventil kann nur von qualifiziertem Personal oder dem Kundendienst ersetzt werden. Das Ersatzventil muss auf 12 Bar geeicht und nach den Anordnungen für die Kategorie IV mit dem PED-Zertifikat versehen sein.

INTRODUCCIÓN

> USO PREVISTO
