MANUALE UTENTE Metis Lavor

IT MANUALE DI ISTRUZIONI Generatore di Vapore...... Pag. 6

EN INSTRUCTION MANUAL Steam generator...... Page 14

• Le prestazioni e la semplicità d'uso dell'apparecchio sono idonee ad un utilizzo PROFESSIONALE.
• Il generatore di vapore per la pulizia industriale rende possibile la pulizia e la disinfezione di qualsiasi oggetto in modo facile ed ecologico, anche nei punti più difficili, senza l'ausilio di prodotti detergenti.

> DATI TECNICI

(vedi targhetta dati tecnici)

> SIMBOLI

ATTENZIONE! Prestare attenzione per motivi di sicurezza.

IMPORTANTE

BLOCCATO

APERTO

SE PRESENTE

Attenzione: non toccare Attenzione : pericolo di emissione calore - vapore;

Attenzione simbolo: non inalare

Pericolo provocato da vapore bollente.

-INDOSSARE GUANTI DI PROTEZIONE NELL' UTILIZZO DELLA MACCHINA;

-DI INDOSSARE OCCHIALI PROTETTIVI NELL' UTILIZZO DELLA MACCHINA.

SICUREZZA

⚠️ATTENZIONE: Prestare attenzione per motivi di sicurezza.

⚠AVVERTENZE GENERALI

⚠01 ATTENZIONE: Apparecchio da utilizzarsi solo all'aperto.

⚠02 ATTENZIONE: Alla fine di ogni lavoro, scollegare sempre il collegamento elettrico e idrico.

⚠03 ATTENZIONE: Non usare l'apparecchio se il cavo elettrico o parti importanti dell'apparecchio risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione pistola ecc.

⚠05a ATTENZIONE: Non utilizzare l'apparecchio in prossimità di persone, salvo il caso in cui queste indossino abiti protettivi.

05b - durante il lavoro non ammettete la pre - senza di persone o animali entro un raggio di 5 metri.

05c - operate sempre con abbigliamento ade - guato per proteggersi contro l'eventuale rimbalzo di materiale asportato dal getto d'acqua ad alta pressione.

05d - non toccare la spina elettrica e l'apparec - chio con le mani bagnate e a piedi nudi.

05e - indossate eventualmente occhiali di protezione e calzature con suola in gomma.

- NELL' UTILIZZO DELLA MACCHINA È OBBLIGATORIO L'USO DI GUANTI DI PROTEZIONE.

- NELL' UTILIZZO DELLA MACCHINA È OBBLIGATORIO L'USO DI OCCHIALI PROTETTIVI.

⚠06 ATTENZIONE: Il getto della lancia non deve essere indirizzato verso parti meccaniche contenenti grasso lubrificante: in caso contrario il grasso verrà disciolto e disperso sul terreno. I pneumatici e le valvole d'aria dei pneumatici devono essere lavati mantenendo una distanza minima di 30 cm; in caso contrario essi potrebbero essere danneggiati dal getto d'acqua alta pressione. Il primo segno di tale danneggia- mento è dato dallo sbiadimento del pneumatico. Pneumatici e valvole d'aria dei pneumatici danneggiati sono pericolosi per la vita.

07ATTENZIONE: I getti ad alta pressione possono essere pericolosi se usati impropriamente. I getti non devono essere diretti verso le persone, gli animali, verso le apparecchiature elettriche vive oppure verso l'apparecchio stesso.

⚠08 ATTENZIONE: I tubi flessibili, gli accessori e

i raccordi per l'alta pressione, sono importanti per la sicurezza dell'apparecchio. Utilizzare solamente tubi flessibili, accessori e raccordi prescritti dal costruttore (è estremamente importante preservare l'integrità di questi componenti evitandone un uso improprio e prevenendoli da pieghe, urti, abrasioni).

⚠11 ATTENZIONE: Spegnere completamente l'apparecchio (interruttore generale in posizione (0)OFF) ogni qualvolta lo si lascia incustodito.

⚠12 ATTENZIONE: Ogni macchina viene collaudata nelle sue condizioni d'uso, per cui è normale che alcune gocce d'acqua rimangano presenti al suo interno.

⚠13 ATTENZIONE: Fare attenzione a non danneggiare il cavo elettrico. Se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore oppure dal servizio assistenza, oppure da personale qualificato al fine di evitare situazioni di pericolo.

⚠14 ATTENZIONE: Macchina con fluido in pressione. Impugnare la pistola saldamente per prevenire la forza di reazione. Utilizzare solo l'ugello di alta presione in dotazione alla macchina.

⚠16 ATTENZIONE: Questo apparecchio non è destinato all'utilizzo da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non abbia-no avuto istruzioni per l'uso o la supervisione dell'apparecchio da parte di una persona responsabile della loro sicurezza.

⚠17 ATTENZIONE : I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

⚠18 ATTENZIONE: Non mettere in funzione l'apparecchio prima di aver srotolato il tubo ad alta pressione.

⚠19 ATTENZIONE: Avvolgere e svolgere il tubo avendo cura di non causare il ribaltamento dell'apparecchio.

20 ATTENZIONE: Quando si svolge o avvolge il tubo, la macchina deve essere spenta ed il tubo scarico dalla pressione (fuori servizio).

21 ATTENZIONE: Rischio di esplosione. Non spruzzare liquidi infiammabili.

22 ATTENZIONE: Per garantire la sicurezza della macchina, usare solo pezzi di ricambio originali presso il produttore o approvati dal fabbricante.

23 ATTENZIONE: Non dirigere il getto verso se stessi oppure verso altre persone per pulire

abiti o scarpe.

24 ATTENZIONE: Non permettere che l'apparecchio venga usato da bambini o da personale non addestrato.

ATTENZIONE: L'acqua che è passata attraverso i dispositivi antiriflusso è considerata non potabile.

⚠XX ATTENZIONE : Scollegare l'apparecchio dalla rete elettrica, staccando la spina dalla presa elettrica, prima di effettuare qualsiasi intervento di manutenzione e pulizia.

⚠XYATTENZIONE: Prolunghe non adeguate possono essere pericolose.

⚠XJ ATTENZIONE: Se viene utilizzata una pro-lunga, la spina e la presa dovranno essere impermeabili all'acqua

ATTENZIONE: È assolutamente vietato usare la macchina in ambienti o zone classificate potenzialmente esplosive.

ATTENZIONE:

• NON TOCCARE L'APPARECCHIO CON MANI BAGNATE E A PIEDI NUDI
• NON TIRARE IL CAVO DI ALIMENTAZIONE O L'APPARECCHIO STESSO PER STACCARE LA SPINA DALLA PRESA DI CORRENTE
• NELCASO INCUI DURANTE IL FUNZIONAMENTO VENGA A MANCARE L'ALIMENTAZIONE DI CORRENTE, PER MOTIVI DI SICUREZZA, SPEGNERE LA MACCHINA (OFF).
  ⚠️K1 Tutte le operazioni di regolazione o manutenzione descritte nel presente manuale di istruzioni vanno eseguite solamente dopo aver spento la macchina, posizionando l'interruttore generale in posizione off (0) e scollegato il cavo di alimentazione, se non è chiaramente indicato che l'operazione deve essere eseguita con la macchina accesa.
  ⚠️K2 Tutti gli interventi di regolazione o sostituzione non descritti in questo manuale devono essere effettuati da personale qualificato ed esperto per evitare eventuali infortuni o danni alla macchina ed all'operatore.
  ⚠K3 Prima di utilizzare la vs. Macchina, leggere attentamente il manuale informativo.

Fornirà importanti indicazioni riguardanti la sicurezza d'installazione, d'uso e manutenzione.

⚠️K4 La mancata osservanza di qualsiasi indicazione relativa alla sicurezza può dar luogo a gravi lesioni personali e può inoltre arrecare gravi danni all'apparecchiatura.

AK5 Conservare con cura questo libretto per ogni ulteriore consultazione fino allo smantellamento della macchina.

IT

△K6 Dopo aver tolto l'imballaggio, assicurarsi dell'integrità della macchina e di tutti i suoi componenti. In caso di dubbio rivolgersi al rivenditore.
⚠K7Prima di collegare la macchina accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica.
⚠K8 Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire la macchina dalla rete di alimentazione elettrica.
⚠K9 Non lasciare la macchina inutilmente inserita. Spegnere l'interruttore generale della macchina quando la stessa non viene utilizzata.
⚠K10 In caso di guasto e/o cattivo funzionamento, scollegare dalla rete senza manomettere i comandi e le apparecchiature. Per le riparazioni rivolgersi solamente ad un centro di assistenza tecnica autorizzato dal costruttore e richiedere l'utilizzo di ricambi originali.
⚠V11 I tubi di scarico e di carico, le guaine di protezione, le elettrovalvole non vanno tagliati e manomessi. In caso di danneggiamento disinserire la macchina dalla rete.
△V12 Qualsiasi impiego diverso da quello per cui la macchina è stata costruita rappresenta una condizione anomala e può arrecare danno al mezzo di lavoro e costituire un serio pericolo per l'operatore.
⚠K13 Le etichette di avvertenza attaccate davanti e sui fianchi della macchina non devono essere tolte o nascoste.
⚠V14 Le istruzioni valgono per diversi modelli; di conseguenza, alcuni dettagli possono essere differenti secondo il modello di macchina.
⚠V15 Non toccare e non far funzionare la macchina con le mani bagnate o a piedi scalzi
△K16 Non togliere le carenature, i pannelli di chiusura dei quadri elettrici senza prima aver spento la macchina ed aver tolto le spine di alimentazione elettrica;
⚠K17 Non tirare il cavo di alimentazione per staccare la spina dalla presa di corrente.

Allo scopo di prevenire incendi ed esplosioni:

⚠K18 Mantenere l'area intorno all'apparecchiatura libera da prodotti infiammabili o combustibili.
⚠K19 Le istruzioni sopra riportate non sono certamente in grado di prevenire qualsiasi incidente; è quindi responsabilità dell'utente agire con la massima cautela.
△K20 La macchina non deve essere modificata o cambiata in nessun modo senza l'autorizzazione scritta del fabbricante.
ATTENZIONE: mai spostare l'apparecchio

utilizzando il cavo d'alimentazione o il tubo della pistola.

> DISPOSITIVI DI SICUREZZA

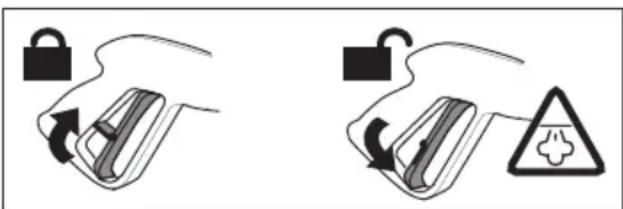

ATTENZIONE: La pistola è dotata di un fermo di sicurezza. Ogni qualvolta si interrompe l'uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali.

ATTENZIONE: la macchina è dotata di

sicurezze:

• Valvola di sicurezza
• Pressostato
• Termostato
• Pompa con una valvola di bypass o dispositivo di arresto.

> STABILITÀ

⚠ATTENZIONE: La macchina deve essere sempre mantenuta su una base orizzontale, in modo sicuro e stabile.

> ALIMENTAZIONE IDRICA

Collegamento idrico

ATTENZIONE (simbolo): apparecchio non adatto al collegamento alla rete dell'acqua potabile.

L'idropulitrice può essere collegata direttamente alla rete di distribuzione dell'acqua POTABILE solamente se nella tubazione di alimentazione è installato un dispositivo antiriflusso con svuotamento conforme alle normative vigenti.

Assicurarsi che il tubo sia almeno ∅ 13mm - 1/2 inch e che sia rinforzato.

⚠ATTENZIONE: L'acqua che è passata attraverso i dispositivi antiriflusso è considerata non potabile.

IMPORTANTE: Aspirare solamente acqua filtrata o pulita. Il rubinetto di prelievo acqua deve garantire una erogazione pari al doppio della portata massima della pompa.

- Temperatura massima dell'acqua in ingresso: 40°C

- Pressione massima dell'acqua in ingresso: 1Mpa

- Collocare l'apparecchio il più vicino possibile alla rete idrica di approvvigionamento.

La non osservanza delle suddette condizioni provoca gravi danni meccanici alla pompa non-ché il decadimento della garanzia.

Alimentazione dalla conduttura dell'acqua

- Collegare un tubo flessibile di alimentazione (non compreso nella fornitura) al raccordo per l'acqua dell'apparecchio ed all'alimentazione dell'acqua.

- Aprire il rubinetto.

Alimentazione dell'acqua dal serbatoio interno alla macchina

Riempimento dei serbatoio dell'acqua

- spegnere la macchina posizionando l'interruttore generale in posizione OFF;

- effettuare il riempimento del serbatoio;

> ALIMENTAZIONE ELETTRICA

- Il collegamento elettrico dell'apparecchio deve essere conforme alla norma IEC 60364-1.

IMPORTANTE Prima di collegare l'apparecchio, accertarsi che i dati di targa siano rispondenti a quelli della rete elettrica e che la presa sia protetta con un interruttore magnetotermico differenziale "SALVAVITA" con sensibilità di intervento inferiore a 0,03 A - 30ms.

- In casi di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto da personale professionalmente qualificato.

- Non utilizzare l'apparecchio in caso di temperatura ambiente inferiore a 0°C, se esso é equipaggiato con cavo in PVC (H VV-F).

⚠XY ATTENZIONE: Prolunghe non adeguate possono essere pericolose.

⚠XJ ATTENZIONE: Se viene utilizzata una prolunga, la spina e la presa dovranno essere impermeabili all'acqua e il cavo deve avere le dimensioni indicate nella tabella sottostante.

230-240V 400-415V

3G 2,5 mm2 4G 2,5 mm2

max 20 m max 30 m

USO

> DISIMBALLO

Togliere i ganci superiori e inferiori che fissano il cartone al pallet. Sfilare la gabbia di cartone, appoggiare due ruote della macchina a terra e sfilare il pallet.

> Movimentazione e trasporto della macchina

- Per spostare l'apparecchio utilizzare unicamente la maniglia di cui è dotato.

ATTENZIONE: Mai spostare l'apparecchio utilizzando il cavo d'alimentazione o il tubo della pistola.

① serbatoio acqua
②maniglia
③serbatoio Diesel
④cavo elettrico
⑤ingresso acqua

⑥ raccordo rapido con filtro acqua

Vedi fig. B

⑦ regolatore vapore secco/vapore umido
⑧manometro vapore
⑨ interruttore generale ON/OFF
⑩interruttore caldaia
⑪display del termoregolatore
- Indicatore della temperatura
- Segnale "H2O": quando manca acqua nel serbatoio.
- Segnale "GAS" - quando manca DIESEL nel serbatoio.
⑫ -egolatore temperatura
⑬ - regolatore temperatura
⑭uscita vapore

Vedi fig. C

⑮ Rubinetto uscita vapore
⑯Scarico acqua
⑰ pistola vapore
⑱ Accessorio vapore
⑲Tubo

>INSTALLAZIONE ED AVVIAMENTO

IMPORTANTE

• La temperatura dell'ambiente di installazione della macchina dovrà essere compresa tra i 10°C e 35°C.

  DISPOSIZIONE DELLA CANNA FUMARIA IN LUOGHI CHIUSI

(vedi fig. M)

⚠ATTENZIONE: In caso di funzionamento in ambiente chiuso deve essere assicurata sufficiente aerazione e scarico dei gas.
Talvolta è necessario utilizzare una canna fumaria

per lo scarico dei prodotti della combustione dell'idropulitrice.

Questo problema non esiste se si utilizza la macchina all'aperto, ma se la sua installazione avviene in un luogo chiuso è necessario seguire alcune avvertenze di seguito riportate:

• Lo sviluppo della canna fumaria deve essere sempre in salita, possibilmente verticale e preferibilmente non eccedere i 5 m.
• La canna deve possedere un coperchio a cappello per impedire entrate d'acqua piovana sulla sua parte terminale superiore, senza ovviamente impedire l'uscita dei fumi.

- La sezione A della canna fumaria deve essere tripla di quella di uscita del camino della macchina B ed ad una distanza di almeno 20 cm.

Si deve poi sottolineare l'importanza dei punti sud-detti ai fini di limitare al massimo la caduta di condensa in macchina. L'acqua che si condensa nella canna fumaria e penetra in macchina è altamente corrosiva per caldaia e serpentina. Essa contiene infatti acido solforico e condensa fino alla temperatura di 180° C circa. Si deve cercare di evitare la condensazione, ma in ogni caso la condensa non deve entrare nella macchina.

La non osservanza di queste istruzioni può arrecare danno alla macchina in breve tempo.

SEZIONE CAMINO DI PRESA:

3 volte l'area del camino minimo.

Diametro tubazione = 150 mm.

SEZIONE CAMINO DI PRESA PER 2 CALDAIE:

6 volte l'area del camino minimo.

Diametro tubazione = 225 mm.

Vedi fig. C

• Collegare il tubo ⑲,
• Sollevare la sicura fig. D.
• Poi aprire il rubinetto del vapore ⑮.

Pericolo provocato da vapore bollente.

> RIFORNIMENTO

Diesel (vedi fig. A) 18 I

Riempire il serbatoio con combustibile indicato sulla targhetta dati tecnici (Diesel).

Evitare che il serbatoio si vuoti durante il funzionamento per non danneggiare la pompa del gasolio.

ATTENZIONE: L'uso di combustibili non adeguati può causare pericolo.

Acqua (vedi fig. A)

vedi capitolo: "ALIMENTAZIONE IDRICA"

> PRIMA DEL 1° USO

> REGOLAZIONE DELLA TEMPERATURA

(vedi fig. B)

Per effettuare la regolazione della temperatura, agire sul termoregolatore ^⑪ , posto sul pannello di comando. Questo apparecchio è munito di un termoregolatore elettronico che permette di controllare e regolare la temperatura, e quindi la pressione in caldaia da un minimo di 5 bar ad un massimo di 10 bar.

• Collegare l'apparecchio ad una presa di corrente idonea.
• All'accensione dell'apparecchio, il display mostra la temperatura letta in caldaia.

Per effettuare la regolazione della temperatura procedere come segue:

• Tenere premuto contemporaneamente (+) e (-) per alcuni secondi
• Premere il pulsante (+) per incrementare la tem - peratura o il pulsante (-) per decrementare.

Per poter lavorare a 10 bar è indispensabile che il termoregolatore sia regolato su 190°C.

°C BAR

152 5

1596

1657

1708

175 9

180 10

TABELLA COMPARATIVA TRA GRADI CENTIGRADI E PRESSIONE VAPORE IN BAR

ATTENZIONE:

- La macchina è preimpostata alla temperatura massima di 190°C.

- Per ogni intervento di regolazione, fasatura e sostituzione non contemplata in questo manuale, consultare personale qualificato del costruttore o del rivenditore.

- Sono possibili diverse regolazioni in modo da adattare la macchina alle diverse esigenze di produzione.

> REGOLAZIONE QUANTITÀ VAPORE E ACQUA

Vedi fig. B

Per effettuare la regolazione della quantità di vapore e acqua da erogare, bisogna agire sulla manopola ⑦.

vapore umido,

vapore secco;

ATTENZIONE:

• Per ogni intervento di regolazione, fasatura e sostituzione non contemplata in questo manuale, consultare personale qualificato del Costruttore o del Rivenditore.
• Per ogni intervento di sostituzione accertarsi che: l'interruttore generale sia in posizione (0) OFF.

> AVVIAMENTO

Descrizione della sequenza di accensione:

Dopo essersi accertati di aver effettuato tutti gli allacciamenti ed i controlli preventivi descritti nei capitoli precedenti, avviare la macchina agendo come descritto di seguito:

Prima di procedere all'accensione del generatore, portare a livello i serbatoi di acqua e DIESEL.

1) Premere l'interruttore generale, posto sul pannello di comando ⑨, in posizione (I) ON
2) Premere il pulsante di ACCENSIONE CALDAIA, posto sul pannello di comando (1) ⑩.
3)premere la leva della pistola

> ARRESTO (FINE LAVORO)

Alla fine del turno di lavoro, per arrestare la macchina occorre:

1) ⑩ interruttore CALDAIA su (0) OFF
2) ⑨ interruttore generale su (0) OFF
3) Scollegare la spina dell'alimentazione elettrica.

SCARICO CALDAIA

Vedi fig. E

Agire nel seguente modo:

• qualche minuto prima del termine del turno di lavoro, spegnere la caldaia tramite il pulsante di ACCENSIONE CALDAIA, proseguendo l'utilizzo della pistola a vapore fino a quando il manometro indica una pressione da 0 a 1 BAR;
• aprire lentamente il rubinetto di scarico caldaia ⑯, far defluire l'acqua contenuta nella caldaia in un contenitore adeguato.

Pericolo provocato da vapore bollente.

ATTENZIONE:

IT

V15 È assolutamente vietato, durante il funzionamento della macchina, togliere le protezioni predisposte dal Costruttore allo scopo di salvaguardare l'incolumità dell'operatore.

• L'utilizzo della macchina è consentito a personale esperto e qualificato.
• Evitare di dirigere la pistola vapore contro persone o contro oggetti delicati quali plastiche, cristalli o altro materiale che col contatto del vapore a 180°C si possa sciogliere o deteriorare.
• Non lasciare mai l'apparecchio incustodito.
• Ad ogni riempimento dei serbatoi, disinserire la corrente.

CURA E MANUTENZIONE

PROGRAMMA MANUTENZIONI PROGRAMMATE Visita il sito e scarica il piano manutenzioni programmate.

ATTENZIONE: Prima di effettuare qualsiasi manutenzione alla l'apparecchio scaricare la pressione, togliere il collegamento elettrico e idrico.

MANUTENZIONE (VEDI TABELLA)

ATTENZIONE:

Prima di effettuare ogni intervento di manutenzione o di sostituzione ricordarsi sempre di:

- Arrestare la macchina (selettore INTERRUTTORE GENERALE in posizione OFF),

- Scollegare il cavo di alimentazione elettrico.

⚠️ K1 Le operazioni di manutenzione, sostituzione e riparazione devono essere affidate a personale tecnico qualificato, che sia a conoscenza delle tecnologie applicate alla macchina.

K2 ATTENZIONE:

- Per ogni intervento di regolazione, fasatura e sostituzione non contemplata in questo manuale, consultare personale qualificato del Costruttore o del Rivenditore.

ATTENZIONE: Indossare sempre guanti di protezione durante la pulizia della macchina

Pulizia generale della macchina

Ogni fine settimana pulire la macchina rimuovendo

la polvere mediante l'uso di aria compressa.

Eseguire una pulizia esterna del corpo della macchina con idonei prodotti detergenti.

INCONVENIENTI E RIMEDI ( VEDI TABELLA)

⚠22 ATTENZIONE: Per garantire la sicurezza della macchina, usare solo pezzi di ricambio originali presso il produttore o approvati dal fabbricante.

CONDIZIONI DI GARANZIA

Tutti i nostri apparecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alle normative vigenti applicabili nei vari Paesi.

La garanzia decorre dalla data di acquisto.

Sono esclusi dalla garanzia: le parti soggette a normale usura, le parti in gomma, spazzole di carbone, i filtri, gli accessori e gli optional; i danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installazione errati o impropri.

La garanzia non contempla la pulizia degli organi funzionanti, delle incrostazioni, dei filtri e ugelli in genere.

SMALTIMENTO

Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformemente alla direttiva UE 2012/19/EU sui rifiuti da apparecchiature elettriche ed elettroniche e alle legislazioni nazionali degli Stati membri UE che hanno messo in atto tale direttiva) le vieta di smaltire questo prodotto o i suoi accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone invece di smaltirlo negli appositi centri di raccolta. E' possibile smaltire il prodotto direttamente dal distributore mediante l'acquisto di un prodotto nuovo, equivalente a quello da smaltire. Abbandonando il prodotto nell'ambiente si potrebbero creare gravi danni all'ambiente stesso e alla salute umana. Il simbolo in figura rappresenta il bidone dei rifiuti urbani ed è tassativamente vietato riporre l'apparecchio in questi contenitori. La non ottemperanza alle indicazioni della direttiva 2012/19/CE e ai decreti attuativi dei vari Stati comunitari è sanzionabile amministrativamente.

OPERAZIONE PARTE MACCHINA PERIODICITÀ
1 Pulizia caldaia 1 Togliere il calcare dalla caldaia1 Pulire i sensori di livello dell'acqua			1 Ogni anno1 Ogni 3 mesi	Centro Assistenza Autorizzato
2 Controllo visivo	2 Macchinario + pistola		2 Settimanale	Utilizzatore
	2 Parti elettriche
	2 Tenuta condotte vaporee acqua + pistola		2 Mensile Utilizzatore
3 Pulizia bruciatore	3 Elettrodi accensione		3 Ogni anno	Centro Assistenza Autorizzato
	3 Ugello gasolio
4 Pulizia generale	4 Esterno		4 Settimanale	Utilizzatore
	4 Scarico caldaia
	4 Pulire il filtro6del raccordo diingresso dell'acqua
PROBLEMI cause SOLUZIONI
1 IL GENERATORENON SALE INPRESSIONE	1- Pressostato1- Bruciatore1- TermoresistenzaPT100	1- Controllare il pressostato1- Verificare elettrodi, ugellogasolio1- Controllare che la temperaturaindichi almeno 150°C		- Centro Assistenza Autorizzato- Utilizzatore- Utilizzatore- Centro Assistenza Autorizzato
2 LA POMPADELL'ACQUANON FUNZIONA2.1 Non caricaacqua2.2 Segnaleacustico	2.1- Serbatoio acquavuoto2.1- Pompa2.1- Filtro intasato2.1- Sensori di livello	2.1- Riempire il serbatoio2.1- Sostituire la pompa2.1- Pulire filtro2.1-Pulire i sensori di livello dell'acqua		- Utilizzatore- Centro Assistenza Autorizzato- Utilizzatore- Centro Assistenza Autorizzato
	2.2- Mancanza d'acquanel serbatoio2.2- Controllo galleg -giante	2.2- Riempire il serbatoio2.2- Controllarlo ed eventualmentesostituirlo		- Utilizzatore- Centro Assistenza Autorizzato
3 LA VALVOLA DISICUREZZA SIAPRE RIPETUTAMENTE3.1 Carica acquacontinuamente	3- Sonda livello acquacaldaia3- Pressostato.3- Valvola di sicurezza	3-Pulire i sensori di livello dell'acqua3- Sostituire il pressostato e con-trollare che il tubo di scarico sia libero da incrostazioni.3- Sostituire la valvola di sicurezza.		- Centro Assistenza Autorizzato-Centro Assistenza Autorizzato- Centro Assistenza Autorizzato.La valvola di sicurezza può esseresostituita solo da personalequalificato o dai centri assistenza.La valvola di sicurezza sostitutivadeve essere tarata a 12 bar edessere corredata di certificatoPED secondo quanto previsto perla categoria IV

GENERAL INFORMATION
