MANUALE UTENTE GV Vesuvio 18 Lavor

ISTRUZIONI PER L'USO Generatore di Vapore.

USER'S INSTRUCTIONS Steam generator

CARATTERISTICHE TECNICHE GENERATORI DI VAPORE
GV Vesuvio 10 15 18 21 30
Tensione alimentazione 400 V – 50Hz (Ph.3)
Tensione comandi 12 V 12 V 12 V 12 V
Potenza installata	10 kW	15 kW 18	kW	21 kW 30	kW
Capacità caldaia: 18 lt 18 lt 18 lt 18 lt 18 lt
Capacità riserva d'acqua: Sistema d'alimentazione acqua in caldaia con pompa automatica "in continuo"	25 lt 25 lt	25 lt 25 lt 25 lt
Minima temperatura acqua di alimentazione	0°C	0°C	0°C	0°C	0°C
Capacità riserva detergente	5 lt	5 lt	5 lt	5 lt	5 lt
Pressione vapore:	10 - 12 bar max
Portata vapore	14,8 Kg/h	22,2 Kg/h	26.5 Kg/h	31 Kg/h	44.5 Kg/h
Temperatura vapore in caldaia:	180 °C max
Peso lordo	140 Kg
Peso netto	112 Kg
Dimensioni ingombro	L53 x P115 x H90 cm
Dimensioni imballo	L77 x P130 x H112 cm
Altezza massima	900 mm
Vibrazioni trasmesse all'utilizzatore	ah ≤ 2,5 m/s2
RUMOROSITA' Livello pressione acustica	LpA ≤ 72 dB(A)
Misure eseguite in accordo ad EN 60335-2-79.
Sulla carenatura della macchina viene applicata una targa dati che riporta i dati tecnici principali, la marcatura CE ed il nome/ indirizzo del Costruttore.

Simboli

ATTENZIONE! Prestare attenzione per

motivi di sicurezza.

Vapore

Scarico caldaia

Tanica detergente

Solo acqua

⚠️ 07ATTENZIONE: I getti ad alta

pressione possono essere pericolosi se usati impropriamente. I getti non devono essere diretti verso le persone, gli animali, verso le apparecchiature elettriche vive oppure verso l'apparecchio stesso.

Nell'utilizzo della macchina è obbligatorio l'uso di guanti di protezione.

Nell'utilizzo della macchina è obbligatorio l'uso di occhiali protettivi.

AVVERTENZE GENERALI

ATTENZIONE! Prestare attenzione per

motivi di sicurezza.

• Tutte le operazioni di regolazione o manutenzione descritte nel presente manuale di istruzioni vanno eseguite solamente dopo aver spento la macchina, ruotando l'interruttore generale in posizione off e scollegato il cavo di alimentazione, se non è chiaramente indicato che l'operazione deve essere eseguita con la macchina accesa.
• Tutti gli interventi di regolazione o sostituzione non descritti in questo manuale devono essere effettuati da personale qualificato ed esperto per evitare eventuali infortuni o danni alla macchina ed all'operatore.

Prima di utilizzare la vostra macchina, leggere attentamente il manuale informativo.

Fornirà importanti indicazioni riguardanti la sicurezza d'installazione, d'uso e manutenzione.

- La mancata osservanza di qualsiasi indicazione relativa alla sicurezza può dar luogo a gravi lesioni personali e può inoltre arrecare gravi danni all'apparecchiatura.

- Conservare con cura questo libretto per ogni ulteriore consultazione fino allo smantellamento della macchina.

Le procedure d'uso e manutenzione devono essere eseguite correttamente; se trascurate, il costruttore non può essere considerato responsabile per eventuali danni a persone, animali o cose derivanti dalla mancata osservanza di quanto segue.

- Dopo aver tolto l'imballaggio, assicurarsi dell'integrità della macchina e di tutti i suoi componenti. In caso di dubbio rivolgersi al rivenditore.

- L'installazione deve essere effettuata secondo le istruzioni del costruttore da personale professionalmente qualificato. Prima di collegare la macchina accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica.

La sicurezza elettrica di questa macchina è assicurata soltanto quando la stessa è collegata ad un efficace impianto di messa a terra e, in caso di dubbio, richiedere un controllo accurato da parte di personale professionalmente

qualificato.

- Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire la macchina dalla rete di alimentazione elettrica.

- Non lasciare la macchina inutilmente inserita. Spegnere l'interruttore generale della macchina quando la stessa non viene utilizzata.

- In caso di guasto e / o cattivo funzionamento, scollegare dalla rete senza manomettere i comandi e le apparecchiature. Per le riparazioni rivolgersi solamente ad un centro di assistenza tecnica autorizzato dal costruttore e richiedere l'utilizzo di ricambi originali.

- I tubi di scarico e di carico, le guaine di protezione, le elettrovalvole non vanno tagliati e manomessi. In caso di danneggiamento disinserire la macchina dalla rete.

- Qualsiasi impiego diverso da quello per cui la macchina è stata costruita rappresenta una condizione anomala e può arrecare danno al mezzo di lavoro e costituire un serio pericolo per l'operatore.

- Le etichette di avvertenza attaccate davanti e sui fianchi della macchina non devono essere tolte o nascoste.

- Le istruzioni valgono per diversi modelli; di conseguenza, alcuni dettagli possono essere differenti secondo il modello di macchina

09c Le prolunghe non adeguate possono essere pericolose. Se si usa una prolunga, deve essere adatta per l'uso esterno e la spina e la presa devono essere del tipo stagno all'immersione, oppure i collegamenti devono essere asciutti, lontani dal terreno e deve essere utilizzato un avvolgicavo che tenga la presa ad una distanza di almeno 60 mm dal terreno.

16c⚠ l'utilizzo di questa macchina non è previsto per persone (bambini inclusi) con ridotte capacità fisiche, sensoriali, mentali o mancanza di esperienza e conoscenza.

17c⚠ I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

17c⚠ Il collegamento alla rete elettrica deve essere effettuato da un ELETTRICISTA QUALIFICATO e deve essere conforme al contenuto della IEC 60364-1. Si raccomanda che l'alimentazione elettrica di questa macchina includa un dispositivo a corrente differenziale che possa interrompere l'alimentazione se la corrente di dispersione verso terra supera i 30 mA per 30 ms oppure un dispositivo che pos-

IT

sa provare il circuito di terra.

04i⚠ Questo apparecchio è stato progettato per essere utilizzato con il detergente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensioattivi biodegradabili anionici. L'impiego di altri detergenti o sostanze chimiche può compromettere la sicurezza dell'apparecchio.
23i ▲ Non dirigere il getto verso se stessi oppure verso altre persone per pulire abiti o scarpe.
21i⚠️ Rischio di esplosione. Non spruzzare liquidi infiammabili.
08i⚠ I tubi flessibili, gli accessori e i raccordi per l'alta pressione, sono importanti per la sicurezza dell'apparecchio. Utilizzare solamente tubi flessibili, accessori e raccordi prescritti dal costruttore (è estremamente importante preservare l'integrità di questi componenti evitandone un uso improprio e prevenendoli da pieghe, urti, abrasioni).
22i⚠ Per garantire la sicurezza della macchina, usare solo pezzi di ricambio originali presso il produttore o approvati dal fabbricante.

INOLTRE:

L'uso di questa macchina, come quello di una qualsiasi macchina con collegamento elettrico, comporta l'osservanza di alcune regole fondamentali:

IN PARTICOLARE:

05 Non toccare e non far funzionare la macchina con le mani bagnate o a piedi scalzi;

- Non togliere le carenature, i pannelli di chiusura dei quadri elettrici senza prima aver spento la macchina ed aver tolto le spine di alimentazione elettrica;

06 Non tirare il cavo di alimentazione per staccare la spina dalla presa di corrente.

Allo scopo di prevenire incendi ed esplosioni:

• Mantenere l'area intorno all'apparecchiatura libera da prodotti infiammabili o combustibili.
• Le istruzioni sopra riportate non sono certamente in grado di prevenire qualsiasi incidente; è quindi responsabilità dell'utente agire con la massima cautela.
• La macchina non deve essere modificata o cambiata in nessun modo senza l'autorizzazione scritta del fabbricante.

DISPOSITIVI DI SICUREZZA

ATTENZIONE: La pistola è dotata di un fermo di sicurezza. Ogni qualvolta si interrompe l'uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali.

• Valvola di sicurezza,
• Pressostato
• Termostato

- Gli innesti dei tubi vapore hanno un doppio blocco di sicurezza e sono realizzati su progetto originale in materiale esclusivo, particolarmente resistente.

DESCRIZIONE DELLA MACCHINA

Questo tipo di generatore produce vapore secco e sovrasaturo alla pressione di 10 bar alla temperatura di 180°C.

Uso previsto e non previsto:

Il generatore di vapore elettrico per la pulizia industriale rende possibile la pulizia e la disinfezione di qualsiasi oggetto in modo facile ed ecologico, anche nei punti più difficili, con o senza l'ausilio di prodotti detergenti.

Qualsiasi impiego diverso da quello per cui la macchina è stata costruita rappresenta una condizione anomala e può arrecare danno al mezzo di lavoro e costituire un serio pericolo per l'operatore.

• La macchina non è stata costruita per lavorare in ambiente esplosivo, è quindi assolutamente vietato l'utilizzo della macchina in atmosfera con pericolo di esplosione.
• Per qualsiasi utilizzo non previsto della macchina, si fa obbligo all'Utilizzatore di informarsi presso il Costruttore circa le eventuali controindicazioni o pericoli derivanti da un uso improprio della macchina.
• Per ogni modifica che si volesse apportare alla macchina dopo l'uscita dalla sede di costruzione si fa obbligo all'Utilizzatore di informarsi presso il Costruttore sui rischi che le modifiche comportano e sulla loro compatibilità con le norme di sicurezza vigenti.

Movimentazione e trasporto della macchina

La macchina viene generalmente consegnata imballata in scatola di cartone su pallet.

Dopo aver tolto l'imballaggio, assicuratevi dell'integrità del contenuto e controllate che la macchina corrisponda a quella ordinata.

Controllate che nell'imballaggio non siano rimasti pezzi sciolti, che allegata alla macchina vi sia il presente manuale operativo e che la macchina non abbia subito danni durante il trasporto.

In caso di riscontro di danni segnateli immediatamente alla ditta che ha effettuato il trasporto ed alla ditta costruttrice.

Gli elementi dell'imballaggio (cartone, legno, graffe, sacchetti di plastica, fogli di polietilene, ecc.) non devono essere dispersi nell'ambiente, ma raccolti e consegnati ai preposti organi di pulizia.

Il sollevamento e la movimentazione della macchina imballata può essere effettuata per mezzo di un muletto o una gru.

Ciò comporta l'intervento di un operatore esperto, coadiuvato da un secondo addetto alla movimentazione che da terra potrà controllare che il tragitto da percorrere sia libero da ingombri.

Per spostare invece l'apparecchio all'interno della zona di lavoro, utilizzare unicamente la maniglia di cui è dotato.

Mai spostarlo utilizzando il cavo d'alimentazione o il cavo della pistola.

• Effettuare il sollevamento della macchina esclusivamente con gru o muletto, in quanto la macchina risulta non essere perfettamente bilanciata.
• Effettuare il sollevamento della macchina utilizzando esclusivamente fasce o funi di acciaio adeguatamente dimensionate per sorreggere il peso della macchina.
• Per effettuare il sollevamento della macchina utilizzare ganci di sicurezza.
• Eventuali persone estranee all'operazione non dovranno passare o sostare nei pressi della zona di movimentazione, mentre le persone addette dovranno mantenersi ad una distanza

adeguata per evitare di essere intercettate dalla macchina.

• Non eseguire manovre brusche durante il sollevamento e la movimentazione della macchina in modo che la stessa non intercetti eventuali persone od oggetti presenti nella zona di movimentazione stessa.
• Una persona esterna all'area di movimentazione dovrà eseguire le operazioni per segnalare gli ostacoli non visibili all'operatore della gru o del muletto.
• Si raccomanda, specie nel caso di trasporto via mare, di proteggere le varie parti della macchina mediante ricopertura con lubrificanti antiruggine di protezione e di inserire nell'imballo sacchetti di sali igroscopici, in modo da proteggere la macchina dall'umidità.
• Una volta posizionata la macchina sul camion o vettore di trasporto, occorre controventarla con funi, cavi di acciaio o cunei di legno opportunamente dimensionati per il peso della macchina.

INSTALLAZIONE DELLA MACCHINA

AVVERTENZE

• La macchina dovrà essere installata in un luogo in cui siano rispettate le condizioni termoigrometriche ottimali per il benessere dell'operatore in modo da ridurre al minimo le possibilità di affaticamento e permettere all'operatore stesso di lavorare in condizioni di massima sicurezza.
• L'ambiente di installazione della macchina dovrà essere aerato e privo di gas esplosivi.
• La temperatura dell'ambiente di installazione della macchina dovrà essere compresa tra i 10°C e 35°C.

Vista con riferimenti principali della macchina pag. 2

DESCRIZIONE DELLA MACCHINA

① Interruttore generale ON /OFF
② Spia arancione di LINEA
③ TERMOREGOLATORE
④ Display

IT

⑤ Pulsante di ACCENSIONE CALDAIA
⑥ Pulsante di ABILITAZIONE PISTOLA
⑦ Regolazione detergente
⑧ Regolazione vapore
⑨ Manometro
⑩ Pannello di controllo
⑪ Spina collegamento pistola
⑫ Pistola
⑬ Rubinetto di scarico caldaia
⑭ Serbatoio acqua
⑮ Serbatoio detergente
⑯ Entrata acqua
⑰ Filtro dell'Entrata acqua
⑱ Leva erogazione vapore (pistola)
⑲ Pulsante erogazione detergente (pistola)
⑳ Presa collegamento pistola

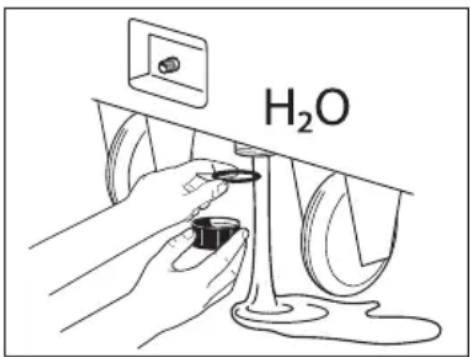

②1 Tappo di scarico tanica acqua

Spazi liberi di rispetto

1000 ← 1000 mm 1000 → 1000 ↓

Per consentire un uso corretto e permettere un'agevole manutenzione della macchina, in condizioni di sicurezza, se ne consiglia l'installazione in una posizione che rispetti le distanze minime, indicate in millimetri, dalle pareti od ostacoli di grandi dimensioni indicate in figura.

MONTAGGIO E PREPARAZIONE DELLA MACCHINA

Predisposizione della macchina all'uso

All'arrivo della macchina nello stabilimento dell'Utilizzatore, seguire le istruzioni che seguono per il corretto posizionamento della macchina:

- disimballare la macchina togliendo l'eventuale involucro di protezione;

- sollevare la macchina seguendo le istruzioni e le avvertenze descritte nel cap. "Movimentazione e trasporto della macchina";

- disporre la macchina nel luogo desiderato.

Controlli e verifiche preventivi

All'atto del ricevimento della macchina si consiglia di:

• verificare se presso lo stabilimento dell'Utilizzatore sono state recapitate tutte le parti che costituiscono la macchina;
• controllare l'integrità generale del prodotto, in particolare:
• controllare l'integrità del pannello porta comandi elettrici;
• controllare l'integrità dell'interruttore generale.

Effettuare un controllo particolarmente accurato se l'eventuale involucro di protezione ha subito evidenti lacerazioni o danneggiamenti.

Allacciamenti alle fonti esterne di energia

La macchina viene fornita con il cavo di alimentazione dell'energia elettrica opportunamente spinato dal Costruttore.

Occorre quindi collegare il cavo alle prese di corrente della linea principale, controllando che il voltaggio e la frequenza di alimentazione dei motori e dei componenti elettrici montati a bordo macchina corrisponda alla tensione e frequenza di linea disponibile presso lo stabilimento dell'Utilizzatore.

AVVERTENZE

• Controllare che la tensione di alimentazione dell'Utilizzatore corrisponda a quella riportata sui dati di targa della macchina; in caso contrario consultare il costruttore.
• Sarà compito dell'Utilizzatore mettere protezioni contro i cortocircuiti ed i sovraccarichi in ottemperanza alle norme vigenti per proteggere la linea di alimentazione della macchina, utilizzando interruttori magnetotermici differenziali.
• L'allacciamento dell'energia elettrica deve essere effettuato da personale esperto e qualificato, in ottemperanza alle norme vigenti

Regolazione della temperatura

Per effettuare la regolazione della temperatura, agire sul termoregolatore, posto sul pannello di comando.

Questo apparecchio è munito di un termoregolatore elettronico che permette di controllare e regolare la temperatura (=pressione) in caldaia da un minimo di 3 BAR ad un massimo di 10 BAR. Per ottenere questa variazione di temperatura è sufficiente premere il pulsante ③+ per incrementare la temperatura o il pulsante ③- per decrementare.

- All'accensione dell'apparecchio, il display mostra le ore di funzionamento macchina (cifra da moltiplicare per 10).

- Dopo alcuni secondi il display mostra la temperatura letta in caldaia.

- Per visualizzare i gradi Celsius °C oppure i gradi Fahrenheit °F tenere premuto contemporaneamente

③+e ③-

fino alla nuova visualizzazione, dopo alcuni secondi viene memorizzata.

- Alla prima pressione di uno dei due tasti ③+ o ③- si entra in fase di impostazione temperatura, il display lampeggia e mostra l'ultima temperatura memorizzata; alle successive pressioni di ③+ o ③- la temperatura aumenta o diminuisce di un grado.

- Trascorsi circa 4 secondi la temperatura viene memorizzata, il display smette di lappeggiare e ritorna ad indicare la temperatura letta in caldaia.

Qualora si sia variata la temperatura sul termoregolatore, per poter lavorare a 10 BAR è indispensabile che il termoregolatore sia posizionato a 180°C.

°C BAR	TABELLA COMPARATIVA TRA
133,91 3	GRADI CENTIGRADI E PRESSIONE
144,00 4	VAPORE IN BAR
152,22 5
159,22 6
165,34 7
170,81 8
175,77 9
180,31 10

AVVERTENZE

- La macchina è preimpostata alla temperatura massima di 180°C.

- Per ogni intervento di regolazione, fasatura e sostituzione non contemplata in questo manuale, consultare personale qualificato del costruttore o del rivenditore.

- Sono possibili diverse regolazioni in modo da

adattare la macchina alle diverse esigenze di produzione.

Timer

Impostazione timer :

• Tieni premuto i due tasti ③ “+” e ③ “-” contemporaneamente per 10" secondi.
• Poi premi ③ "+" oppure ③ "-" per impostare un tempo da 0' a 120' minuti.
• Premi la leva della pistola e rilasciala, il vapore esce e il conto alla rovescia inizia.
• il vapore cesserà di uscire quando il conto alla rovescia indicherà 0'.

Per interrompere il Timer, in qualsiasi momento, occorre premere e rilasciare la leva della pistola.

Nota: il settaggio di fabbrica è impostato su 0'.

Se il tempo rimane settato a 0 (settaggio di fabbrica) il generatore funziona in continuo.

Regolazione quantità vapore e detergente

Per effettuare la regolazione della quantità di vapore e detergente da erogare, bisogna agire sulle due manopole poste nella parte laterale sinistra della macchina.

⑧ la manopola di sinistra consente di variare la quantità di vapore, ruotandola in senso orario o antiorario;
⑦ la manopola di destra consente di variare la quantità di detergente, ruotandola in senso orario o antiorario.

MESSA IN SERVIZIO DELLA MACCHINA

Comandi elettrici

È presente un pannello porta comandi elettrici posto nella parte frontale della macchina.

I vari dispositivi presenti sul pannello sono descritti in seguito:

Riferimento - Descrizione

① - INTERRUTTORE GENERALE: selettore a 2 posizioni che da corrente alla macchina se ruotato in posizione ON. Viceversa, se ruotato in posizione OFF, la macchina viene disarmata.
② - Spia arancione di LINEA: si illumina quando

IT

l'impianto elettrico della macchina è posto sotto tensione.

③ - TERMOREGOLATORE: riferirsi al paragrafo "Regolazione della temperatura"

④ - Display:

• Contaore
• Termometro
• Segnale H2O - Segnale acustico LIVELLO ACQUA NEL SERBATOIO: quando manca acqua nel serbatoio.

⑤ - Pulsante di ACCENSIONE CALDAIA: da premere per accendere la caldaia.
⑥ - Pulsante di ABILITAZIONE PISTOLA: da premere per abilitare la pistola.

Pistola a vapore

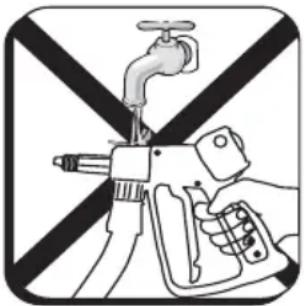

Uso della pistola a vapore

• Inserire la spina ⑳ di cui è dotata la pistola nell'apposita presa, dopodiché bloccare con le due leve;
• premere il pulsante luminoso arancione ⑥ di ABILITAZIONE PISTOLA, posto sul pannello di comando;
• per ottenere l'erogazione di vapore, azionare la leva della pistola ⑱;
• per ottenere l'erogazione del prodotto detergente, premere il pulsante rosso ⑲ posto sul lato sinistro della pistola, contemporaneamente all'azionamento della leva per l'erogazione del vapore: la pressione del solo pulsante rosso non produce alcun effetto.

• Per ogni intervento di regolazione, fasatura e sostituzione non contemplata in questo manuale, consultare personale qualificato del Costruttore o del Rivenditore.
• Per ogni intervento di sostituzione accertarsi che: l'interruttore generale ① sia in posizione OFF.

Riempimento dei serbatoi di acqua e detergente

Per effettuare il riempimento dei serbatoi di acqua e detergente, bisogna agire nel seguente modo:

• spegni la macchina ruotando l'interruttore generale① in posizione OFF;
• effettua il riempimento dei serbatoi acqua ⑭, detergente ⑮;

AVVERTENZE

- Non usare acqua distillata! La macchina non funzionerebbe correttamente.

Alimentazione dalla conduttura dell'acqua

• Monta il filtro ⑰ all'entrata acqua ⑱.
• Collega un tubo flessibile ⑯ di alimentazione (non compreso nella fornitura) all'entrata dell'acqua dell'apparecchio
• Aprire il rubinetto dell'alimentazione dell'acqua.

Nota: La tanica ha un galleggiante che impedisce l'ingresso dell'acqua quando la tanica è piena.

Scarico tanica dell'acqua

• Chiudi il rubinetto dell'alimentazione dell'acqua
• Stacca il tubo dell'alimentazione dell'acqua dal filtro.
• Svita il tappo di drenaggio ② (posto sotto alla tanica).

Nota: fare attenzione a non perdere la guarnizione del tappo.

• Vuota il serbatoio
• Riavvita il tappo con la sua guarnizione.

H₂O

Scarico caldaia

Agire nel seguente modo:

⑤ qualche minuto prima del termine del turno di lavoro, spegnere la caldaia tramite il pulsante luminoso di ACCENSIONE CALDAIA,
⑨proseguendo l'utilizzo della pistola a vapore fino a quando il manometro indica una pressione da 0 a 1 BAR;
⑬aprire lentamente il rubinetto di scarico caldaia, posto nella parte laterale destra della macchina e far defluire l'acqua contenuta nella caldaia in un contenitore adeguato;
⑬una volta defluita completamente l'acqua, richiudere il rubinetto.

USO DELLA MACCHINA

Descrizione della sequenza di accensione

Dopo essersi accertati di aver effettuato tutti gli allacciamenti ed i controlli preventivi descritti nei capitoli precedenti, avviare la macchina agendo come descritto di seguito:

1) Prima di procedere all'accensione del generatore, portare a livello i serbatoi di acqua e detergente ⑭⑮.
2) Ruotare l'interruttore generale, posto sul pannello di comando, in posizione ON ①.
3) Premere il pulsante di ACCENSIONE CALDAIA, posto sul pannello di comando ⑤.
4) Premere il pulsante di ABILITAZIONE PISTOLA, posto sul pannello di comando ⑥.
5) Se l'acqua in caldaia è già a livello, dopo circa 7 - 10 minuti il termoregolatore indicherà la temperatura precedentemente impostata dall'operatore. Da questo istante è possibile utilizzare la pistola vapore ⑱.
6) Se sul display appare H2O e lampeggia ad intermittenza e si sente un segnale acustico, significa che non c'è acqua nel serbatoio; procedere al riempimento (vedi "Riempimento dei serbatoi di acqua e detergente").

Arresto della macchina

Alla fine del turno di lavoro, per arrestare la macchina occorre:

1) ⑤ Disattivare : Pulsante di ACCENSIONE CALDAIA

2) ⑥Disattivare : Pulsante di ABILITAZIONE PISTOLA

3) ① Ruotare in posizione OFF l'interruttore generale posto sul pannello di comando.

4) Scollegare la spina dell'alimentazione elettrica.

AVVERTENZE

• Se per qualsiasi motivo fosse necessario disarmare tempestivamente la macchina, ruotare l'interruttore generale, posto sul pannello di controllo, in posizione OFF.
• È assolutamente vietato, durante il funzionamento della macchina, togliere le protezioni predisposte dal Costruttore allo scopo di salvaguardare l'incolumità dell'operatore.
• L'utilizzo della macchina è consentito a personale esperto e qualificato.
• Per spostare l'apparecchio utilizzare unicamente la maniglia di cui è dotato.
  Mai spostarlo utilizzando il cavo d'alimentazione o il cavo della pistola.
• Evitare di dirigere la pistola vapore contro persone o contro oggetti delicati quali plastiche, cristalli o altro materiale che col contatto del vapore a 180°C si possa sciogliere o deteriorare.
• Non lasciare mai l'apparecchio incustodito.
• Ad ogni riempimento dei serbatoi, disinserire la corrente.
• La macchina non funziona effettuando il riempimento del serbatoio acqua con acqua distillata.

MANUTENZIONE E RIPARAZIONE

Precauzioni per la messa in stato di manutenzione della macchina

Prima di mettere la macchina nella condizione di manutenzione è necessario:

• disconnettere l'alimentazione della corrente elettrica della macchina;
• apporre un cartello di segnalazione della messa in stato di manutenzione della macchina.

Interventi di manutenzione

vedi:

TABELLA DI MANUTENZIONE ORDINARIA

AVVERTENZE

- Una adeguata manutenzione costituisce fattore determinante per una maggiore durata della macchina in condizioni di funzionamento e di rendimento ottimali e per garantire

IT

le condizioni di sicurezza predisposte dal Costruttore.

• Prima di effettuare ogni intervento di manutenzione o di sostituzione ricordarsi sempre di:
• Arrestare la macchina (selettore INTERRUTTORE GENERALE in posizione OFF),
• Scollegare il cavo di alimentazione elettrico.
• Le operazioni di manutenzione, sostituzione e riparazione devono essere affidate a personale tecnico qualificato, che sia a conoscenza delle tecnologie applicate alla macchina.

Controllo visivo del macchinario

Per garantire l'affidabilità della macchina e per prevenire l'insorgere di eventuali problemi, si suggerisce di effettuare periodicamente un controllo visivo della macchina ed in particolare delle parti in movimento.

Verifiche che vanno effettuate a macchina spenta dopo aver staccato la macchina dalla linea.

In particolare verificare che non vi siano parti a contatto in maniera anomala, che non vi siano sistemi di fissaggio allentati.

Pulizia generale della macchina

Ogni fine settimana pulire la macchina rimuovendo la polvere mediante l'uso di aria compressa.

Eseguire una pulizia esterna del corpo della macchina con idonei prodotti detergenti.

AVVERTENZE

- Tutte le operazioni di pulizia della macchina devono essere eseguite indossando opportuni guanti di protezione.

Rimessa in servizio dopo un arresto prolungato

Prima di rimettere in funzione la macchina dopo un arresto prolungato è necessario operare come segue:

• controllare il livello di acqua e detergente e, se necessario, effettuare il riempimento;
• far funzionare la macchina a vuoto e controllare che tutto funzioni correttamente.

Interventi che devono essere svolti dal personale del costruttore

Si elencano qui di seguito gli interventi manutentivi

che richiedono una precisa competenza tecnica e che quindi devono essere eseguiti dal personale qualificato del costruttore.

L'Utente non dovrà per nessun motivo eseguire:

• interventi sull'impianto elettrico;
• interventi su parti meccaniche della macchina;
• sostituzione componenti elettrici.

AVVERTENZE

- Per interventi di regolazione, fasatura, sostituzione non descritte su questo manuale che si rendessero eventualmente necessarie, consultare personale tecnico del rivenditore o del costruttore della macchina.

Inconvenienti e rimedi

vedi: TABELLA INCONVENIENTI E RIMEDI

Vengono elencati a seguito una serie di possibili inconvenienti che si possono verificare sulla macchina.

CONDIZIONI DI GARANZIA

Tutti i nostri apparecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alle normative vigenti applicabili nei vari Paesi.

La garanzia decorre dalla data di acquisto.

Sono esclusi dalla garanzia: le parti soggette a normale usura, le parti in gomma, spazzole di carbone, i filtri, gli accessori e gli optional; i danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installazione errati o impropri.

La garanzia non contempla la pulizia degli organi funzionanti, delle incrostazioni, dei filtri e ugelli in genere.

Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformemente alla direttiva 2012/19/EU sui rifiuti da apparecchiature elettriche ed elettroniche e alle legislazioni nazionali degli Stati mem-

bri UE che hanno messo in atto tale direttiva) le vieta di smaltire questo prodotto o i suoi accessori elettri-

ci / elettronici come rifiuto domestico solido urbano e le impone invece di smaltirlo negli appositi centri di raccolta. Abbandonando il prodotto nell'ambiente si potrebbero creare gravi danni all'ambiente stesso e alla salute umana. Il simbolo in figura rappresenta il bidone dei rifiuti urbani ed è tassativamente vietato riporre l'apparecchio in questi contenitori. La non ottemperanza alle indicazioni della direttiva 2012/19/EU e ai decreti attuativi dei vari Stati comunitari è sanzionabile amministrativamente.

TABELLA DI MANUTENZIONE ORDINARIA
OPERAZIONE PARTE MACCHINA PERIODICITÀ
Scarico acqua - Tutti i giorni Utilizzatore
Controllo visivo Macchinario + pistola Parti elettriche		Settimanale Utilizzatore
Pulizia generale - Settimanale Utilizzatore

AVVERTENZA: La manutenzione straordinaria deve essere effettuata esclusivamente da un TECNICO SPECIALIZZATO, attenendosi alla tabella seguente (dati indicativi):

TABELLA DI MANUTENZIONE STRAORDINARIA
OPERAZIONE PARTE MACCHINA PERIODICITÀ
Pulizia caldaia (smontando le resistenze e pulendole dal calcare)		Ogni anno Tecnico specializzato

TABELLA INCONVENIENTI E RIMEDI

	PROBLEMI cause SOLUZIONI
1	IL GENERATORE NON SALE IN PRESSIONE	- Contattore resistenze- Pressostato- Resistenza- Termoregolatore- Termoresistenza PT100	- Controllare il contattore resistenze- Controllare il pressostato- Controllare la resistenza- Controllare che la temperatura indichi almeno 133°C- Controllare
2	LA POMPA NON FUNZIONA2.1 Non carica acqua2.2 Segnale acustico2.3 Non entra in funzione	- Serbatoio acqua vuoto- Pompa- Elettrovalvola acqua- Mancanza d'acqua nel serbatoio- Pompa- Controllo livello elettronico- Sonda livello acqua	- Riempire il serbatoio- Sostituire la pompa- Sostituire l'elettrovalvola- Riempire il serbatoio- Sostituire la pompa- Controllarlo ed eventualmente sostituirlo- Pulire la sonda
3	LA VALVOLA DISICUREZZA SI APRE RIPETUTAMENTE3.1 Carica acqua continuamente	- Sonda livello acqua caldaia- Controllo livello elettronico- Pressostato- Contattore resistenza- Valvola di sicurezza	- Pulire la sonda- Sostituirlo- Sostituire il pressostato e controllare che il tubo di rame di collegamento sia libero da incrostazioni- Sostituire il contattore resistenze- Sostituire la valvola di sicurezza

IT DICHIARAZIONE CE/UE DI CONFORMITÀ

ai sensi delle Direttive (e successive modifi cazioni):

numero di serie a partire da:
