MANUALE UTENTE GV 4.1 VAC Lavor

ISTRUZIONI PER L'USO

1 DETTAGLI....pag. 2

2 ELENCO ACCESSORI E COMPONENTI.....pag. 3

3 PRIMA DELL'USO....pag. 5

3.1 Simbologia....pag. 5

6.1 Messa in servizio caldaia (Vapore)....pag. 8

6.2 Preparazione aspiratore....pag. 8

7.1 Utilizzo come pulitore a vapore....pag. 9

7.2 Utilizzo come aspiratore polveri e vapore....pag. 9

7.3 Utilizzo simultaneo di vapore e aspirazione polvere....pag. 10

7.4 Utilizzo vapore e aspirazione liquidi....pag. 10

7.5 Funzione aspirazione polvere con filtraggio ad acqua ...... pag. 12

8 UTILIZZO ACCESSORI....pag. 13

9 SUGGERIMENTI....pag. 17

9.1 Suggerimenti pulizia a vapore ... pag. 17

10 STIRATURA....pag. 19

10.1 Utilizzo per stiratura....pag. 19

10.2 SUGGERIMENTI ...... pag. 20

10.3 Stiratura in verticale....pag. 21

10.4 Rinfrescare gli abiti ...... pag. 21

14 MANUTENZIONE ...... pag. 24

15 RISOLUZIONE GUASTI.... pag. 25

17.1 Targhetta dati tecnici....pag. 27

17.2 Caratteristiche tecniche......pag. 27

17.3 Sicurezze:....pag. 27

18 GARANZIA pag. 27

SIMBOLI

ATTENZIONE! Prestare attenzione per motivi di sicurezza.

ATTENZIONE! Pericolo provocato da vapore bollente.

NOTA IMPORTANTE

07ATTENZIONE: I getti ad alta pressione possono essere pericolosi se usati impropriamente. I getti non devono essere diretti verso le persone, gli animali, verso le apparecchiature elettriche vive oppure verso l'apparecchio stesso.

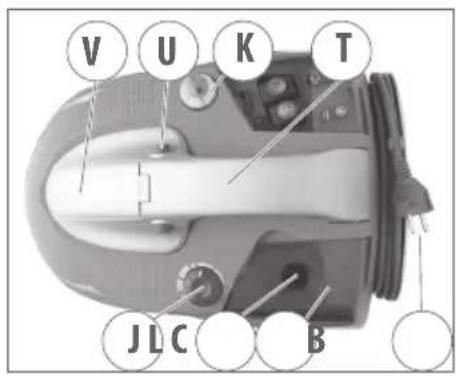

1 DETTAGLI

A. avvolgicavo
B. cavo alimentazione
C. tappo serbatoio caldaia
D. interruttore principale
E. interruttore caldaia
F. spia vapore pronto
G. spia fine acqua
H. spia interruttore principale
I. spia interruttore caldaia
J. manopola regolazione vapore
K. manometro
L. serbatoio caldaia
M. serbatoio
N. maniglia serbatoio

1. gruppo filtro con galleggiante (01)
   P. filtro in microfibra (lavabile)
   Q. filtro in spugna (lavabile)
   R. filtro solidi (lavabile)
   S. coperchio inferiore filtro
   T. impugnatura
   U. tasto impugnatura
   V. coperchio di sicurezza
   W. presa vapore
   X. filtro aria HEPA (non lavabile)
   Y. filtro carboncini (non lavabile)
   Z. paratia interna serbatoio

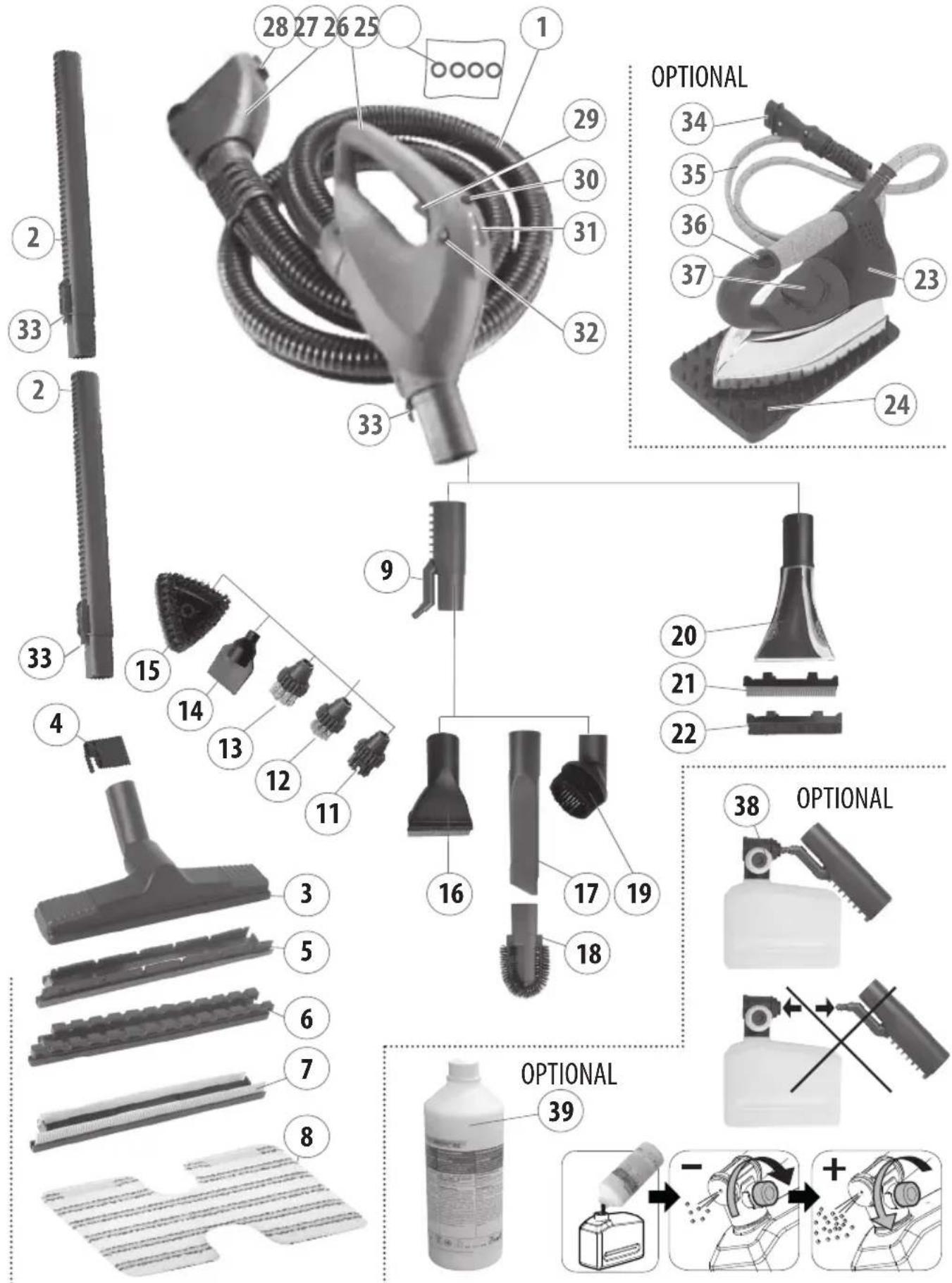

2 ELENCO ACCESSORI E COMPONENTI

In base al modello si possono verificare delle differenze nella fornitura (vedi imballaggio).

28 27 26 25 1 OPTIONAL 34 35 36 37 23 24 2 33 2 33 9 20 21 22 38 OPTIONAL OPTIONAL OPTIONAL 39 15 14 13 12 11 16 17 19 18 4 3 5 6 7 8

In base al modello si possono verificare delle differenze nella fornitura (vedi imballaggio).

* Optional

1. Flex/tubo flessibile
2. Tubi prolunga
3. Spazzola grande
4. Gancio sostegno spazzola
5. Telaio per pavimenti
6. Telaio per tappeti
7. Telaio per liquidi

8. Panno in cotone

9. Raccordo vapore/aspirazione

10. Prolunga ugello del vapore
11. Pennello plastica
12. Pennello acciaio
13. Pennello ottone
14. Raschietto

15. Bocchetta piccola triangolare

16. Spazzola piccola aspiraliquidi

17. Lancia piatta
18. Spazzola caloriferi

19. Spazzola

20. Bocchetta tappezzeria

21. Accessorio tergi
22. Accessorio setolato

23.* Ferro da stiro
24.* Supporto ferro

1. Kit guarnizioni ricambio
2. Impugnatura
3. Attacco rapido
4. Tasto anteriore

5. Leva vapore

6. Tasto aspirazione a distanza

7. Led indicazione livello potenza di aspirazione

8. Fermo sicurezza emissione vapore
9. Leva inferiore di aggancio

34.* Spina ferro da stiro
35.* Tubo vapore
36.* Tasto luminoso + leva vapore ferro da stiro
37.* Manopola regolazione temperatura
38.* Spruzzatore detergente con tanica per detergente
39.* Detergente

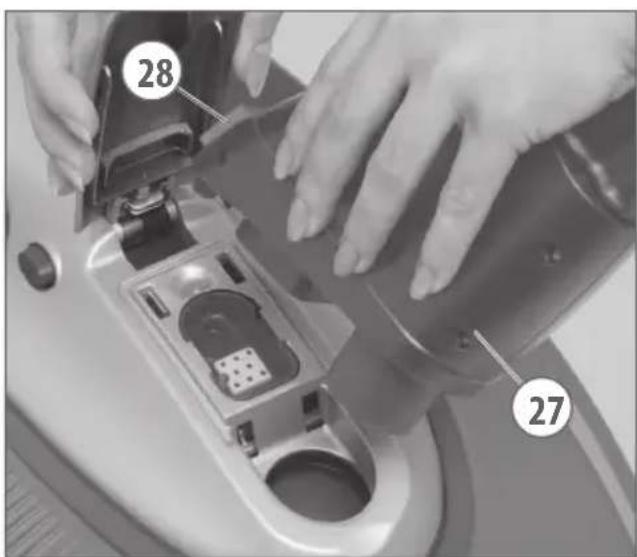

28 27

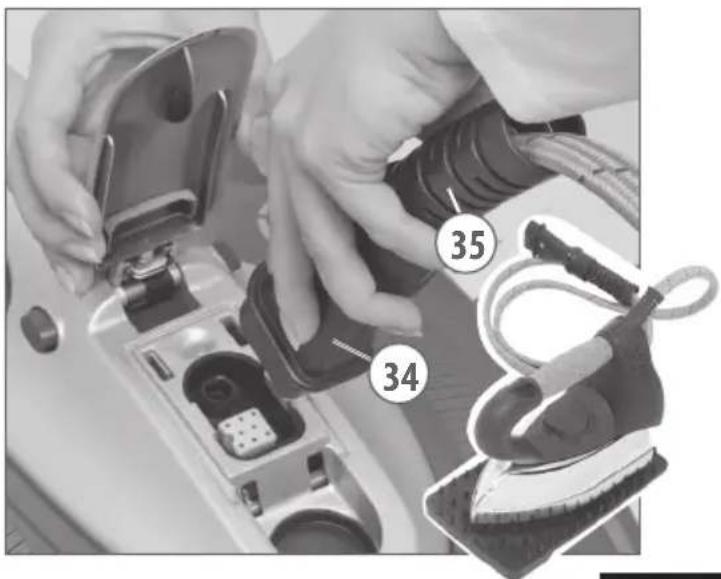

35 34

3 PRIMA DELL'USO

ATTENZIONE! Il libretto istruzioni è parte integrante dell'apparecchio. Leggete attentamente il libretto istruzioni prima di avviare l'apparecchio. Conservate il libretto istruzioni per poterlo consultare all'occorrenza.

DATI TECNICI (vedi targhetta dati tecnici)

3.1 Simbologia

Nel libretto istruzioni vengono utilizzati i simboli qui di seguito indicati, per richiamare la vostra attenzione su dettagli particolari.

ATTENZIONE! Prestare attenzione, per motivi di sicurezza.
⚠ AVVERTENZA: contiene delle informazioni supplementari e dei consigli utili per lavorare con l'apparecchio in modo adeguato.

4 POSSIBILITÀ D'IMPIEGO

Questo apparecchio consente, in modo semplice e veloce, con l'esclusivo utilizzo di acqua, la pulizia a vapore delle superfici, l'aspirazione di polveri e liquidi, la stiratura professionale.

• Questo apparecchio è adatto anche per uso collettivo, per esempio, negli alberghi, nelle scuole, negli ospedali, nelle fabbriche, nei negozi, negli uffici e nei residence.
• Con la caldaia inox ad alta pressione ad autonomia illimitata, pronta in pochi istanti e la completa dotazione di accessori, è possibile pulire ed igienizzare con vapore ad

alta temperatura tutte le superfici, eliminando acari, germi, batteri e prevenire l'insorgere di allergie.

• Con l'aspirazione ad alta efficienza e controllo elettronico, è possibile regolare la forza di aspirazione direttamente dalla pistola e recuperare lo sporco sciolto con il vapore, aspirare polveri e liquidi con un sistema a 4 stadi filtranti.
• Con il ferro da stiro è possibile stirare e rinfrescare gli abiti in modo professionale.

△01. Leggere attentamente il "Manuale istruzioni" prima dell'uso. Il produttore non potrà essere ritenuto responsabile per danni a persone o danni a materiali causati dalla non osservanza del "Manuale istruzioni" di cui sopra.

△02. Si raccomanda di tenere tutti gli imballaggi per proteggere la macchina e gli accessori durante il trasporto in un altro luogo per il controllo / riparazione. Lo smaltimento di qualsiasi imballaggio deve essere in conformità con le leggi vigenti di smaltimento.

△03. Solo per uso professionale. Utilizzare la macchina solo per i suoi scopi specifici.

1. Dovrebbero essere indossati opportuni Dispositivi di Protezione Personale per operare con l'apparecchiatura e proteggere l'utilizzatore. Questo dovrebbe essere stabilito in accordo alla appropriata analisi dei rischi e prima del primo utilizzo della apparecchiatura.

△05. Collegare la macchina ad opportuna presa di corrente compatibile con i dati tecnici della apparecchiatura. Si raccomanda l'utilizzo di un interruttore differenziale per fornire la protezione di terra.

△06. non estrarre la spina dalla presa tirando il cavo

△07. non trainare l'apparecchio tramite il cavo di alimentazione

△08. srotolare completamente il cavo di alimentazione prima dell'uso

△09. è sconsigliato l'uso di prolunghe elettriche; qualora fosse necessario l'impiego, utilizzare prolunghe con il marchio di approvazione di sicurezza e munite di messa a terra. Sezione minima cavo prolunga 1.5 mm

△10. disconnettere l'apparecchio al termine dell'utilizzo e prima di operazioni di riempimento, pulizia serbatoio e

sostituzione tubo flessibile

△11. non riempire il serbatoio con l'apparecchio direttamente sotto il rubinetto

△12. prima di utilizzare l'apparecchio verificare che il cavo, la spina ed il tubo flessibile non siano danneggiati

△13. non utilizzare l'apparecchio per la pulizia a vapore di apparecchiature elettriche o prese di corrente

△14. non lavorare con le mani ed i piedi bagnati quando l'apparecchio è collegato

△15. non immergere l'apparecchio in nessun liquido

△16. Il prodotto non deve essere usato dai bambini o da persone con capacità fisiche, sensoriali o mentali ridotte o mancanti di adeguata esperienza e conoscenza, finché non siano state adeguatamente addestrate o istruite.

△17. non lavorare e non riporre l'apparecchio in posizione verticale

⚠18. non pulire l'apparecchio con il vapore

△19. non lasciare l'apparecchio incustodito quando è connesso alla rete elettrica o quando è acceso

△20. fare eseguire le riparazioni esclusivamente da un centro assistenza autorizzato

△21. il cavo elettrico può essere sostituito esclusivamente da un centro assistenza autorizzato

△22. non aspirare sostanze infiammabili (es. cenere di camino e fuliggine), esplosive, tossiche o pericolose per la salute

△23. non usare l'apparecchio per aspirare acqua da recipienti, lavandini, vasche, ecc.

△24. non mettere l'orifizio di aspirazione vicino a parti delicate del corpo come occhi, bocca, orecchie.

△25. non toccare con le mani da vicino il getto di vapore

△26. non indirizzare il getto di vapore su persone o animali

△27. durante l'uso non coprire l'apparecchio, potrebbe surriscaldarsi
△28. l'apparecchio non deve essere utilizzato da bambini o da persone non istruite all'uso
△29. se l'apparecchio viene prestato ad altre persone, è necessario consegnare loro anche il libretto di istruzioni

SICUREZZA

AVVERTENZE IMPORTANTI

1. ATTENZIONE: Questo apparecchio è stato progettato per essere utilizzato con il detergente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensioattivi biodegradabili anionici. L'impiego di altri detergenti o sostanze chimiche può compromettere la sicurezza dell'apparecchio.

2. ATTENZIONE: I getti ad alta pressione possono essere pericolosi se usati impropriamente. Il getto non deve essere indirizzato verso persone, attrezzature sotto tensione o la macchina stessa.

3. ATTENZIONE: Non utilizzare l'apparecchio in prossimità di persone, salvo il caso in cui queste indossino abiti protettivi.

4. ATTENZIONE: Non dirigere il getto verso sé stessi oppure verso altre persone per pulire abiti o scarpe.

5. ATTENZIONE: Rischio di esplosione. Non spruzzare liquidi infiammabili.

6. ATTENZIONE: Non permettere che l'apparecchio venga usato da bambini o da personale non addestrato.

7. ATTENZIONE: Per garantire la sicurezza della macchina, usare solo pezzi di ricambio originali presso il produttore o approvati dal fabbricante.

8. ATTENZIONE: Manutenzioni e riparazioni

devono essere effettuate sempre da personale specializzato; le parti che eventualmente si guastassero vanno sostituite solo con ricambi originali.

1. ATTENZIONE: L'acqua che è passata attraverso i dispositivi antiriflusso è considerata non potabile.

2. ATTENZIONE: Non usare l'apparecchio se il cavo elettrico o parti importanti dell'apparecchio risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione pistola ecc.

3. ATTENZIONE: Prolunghe non adeguate possono essere pericolose.

4. ATTENZIONE: Qualora venga utilizzato un cavo di prolunga, questo dove essere idoneo per un utilizzo all'esterno e il collegamento deve essere mantenuto asciutto e sollevato dal suolo.

5. ATTENZIONE: Si consiglia di utilizzare un avvolgitore per cavo in grado di mantenere la presa a un'altezza di circa 60 mm dal suolo.

6. ATTENZIONE: Spegnere completamente l'apparecchio (interruttore generale in posizione (0)OFF) ogni qualvolta lo si lascia incustodito.

7. ATTENZIONE: Questo tubo contiene i collegamenti elettrici: non utilizzarlo per raccogliere acqua e non immergere in acqua durante la pulizia.

6 MESSA IN SERVIZIO

6.1 Messa in servizio caldaia (Vapore)

AVVERTENZA: Durante la preparazione spegnere l'apparecchio e sfilare la spina.
AVVERTENZA: l'apparecchio deve poggiare su una superficie piana orizzontale.

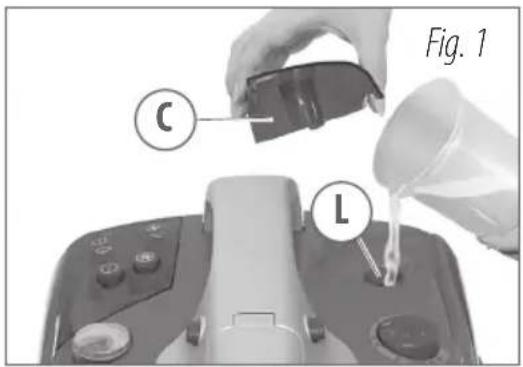

• Togliere il tappo serbatoio caldaia (C) (Fig. 1)

- Riempire il serbatoio acqua caldaia (L) (max 1.2 litri) con acqua distillata.

- Mettere il tappo serbatoio caldaia (C)

6.2 Preparazione aspiratore

L'apparecchio viene fornito equipaggiato di filtro in microfibra (P) già assemblato.

AVVERTENZA: per motivi di sicurezza, l'impugnatura (T) può essere sbloccata solamente se non è inserito l'attacco rapido (27).

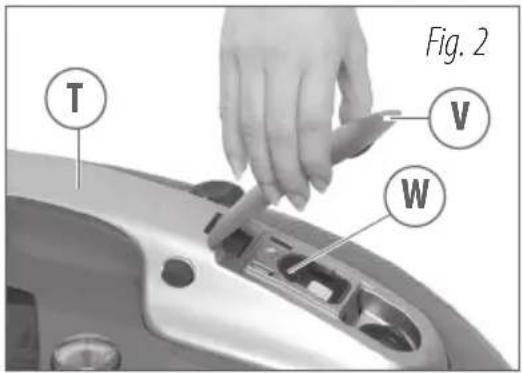

- Sollevare il coperchio di sicurezza (V)(Fig. 2)

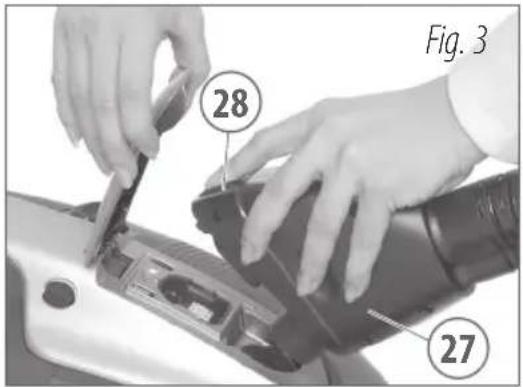

- Inserire l'attacco rapido (27) del flex (1), premendo il tasto anteriore (28) nella presa vapore (W) (Fig. 3)
- Verificare il corretto aggancio: (ritorno del tasto (28) confermato con un clic)
- Inserire la spina del cavo di alimentazione (B) in una presa idonea dotata di messa a terra

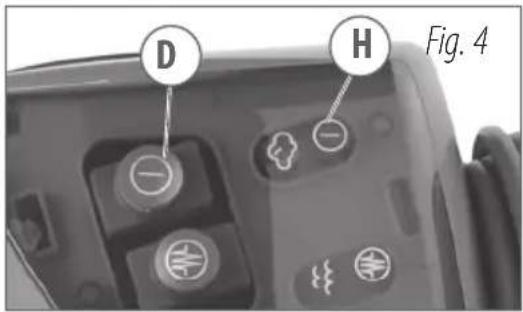

- Premere l'interruttore principale (D), la spia (H) si illumina (Fig. 4)

Fig. 1 C L

T V W Fig. 2

Fig. 3 28 27

D H Fig. 4

7 FUNZIONAMENTO

7.1 Utilizzo come pulitore a vapore

Prima dell'utilizzo far riferimento al capitolo "Messa in servizio caldaia".

Premere l'interruttore principale (D) e il pulsante caldaia (E), le spie relative (H) e (I) s'illuminano. In questo modo l'acqua viene riscaldata e viene creato il vapore (Fig. 5).

Preselezionare l'intensità del vapore tramite la manopola (J) posta sull'apparecchio (Fig. 6).

Lo strumento (K) indica il livello di pressione all'interno della caldaia: il settore grigio/argento indica la pressione ideale di utilizzo (Fig. 7).

Quando si accende la spia (F), l'apparecchio è pronto per il funzionamento a vapore; per la fuoriuscita di vapore, premere la leva (29) sull'impugnatura (26) (Fig. 8).

La prima emissione di vapore sarà accompagnata da acqua di condensa, dirigere il getto a parte o su un panno.

L'impugnatura (26) è dotato di fermo di sicurezza (32), che impedisce l'accidentale emissione di vapore (Fig. 9):

• fermo a sinistra: leva libera
• fermo a destra: leva bloccata

Nota: Per ottenere la quantità di vapore ottimale, attendere 3-4 minuti di preriscaldamento.

7.2 Utilizzo come aspiratore polveri e vapore

ATTENZIONE! Non aspirare senza il filtro in microfibra (P) installato.

• Filtro in microfibra (P): ha alta capacità filtrante e consente una perfetta aspirazione di polveri e vapore.
  ATTENZIONE! non aspirare senza il filtro HEPA (X) installato.
• Filtro aria HEPA (X) : ha altissima capacità filtrante e filtra polveri fini garantendo la qualità dell'aria in uscita. Ispezionare periodicamente sollevando la leva di aggancio. Vedi capitolo ""MANUTENZIONE"" (Fig. 61)

Nota: il serbatoio (M) deve essere vuoto e asciutto.

- Per accendere e spegnere l'aspiratore, tenere premuto il tasto aspirazione (30) per circa 2 secondi.

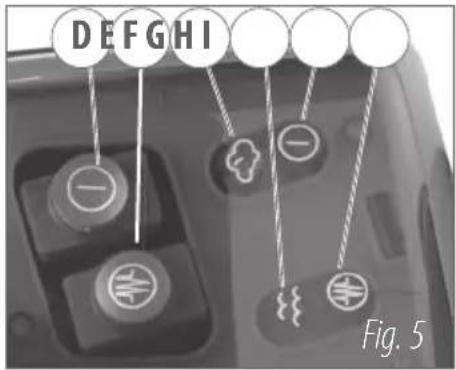

Per selezionare la potenza di aspirazione (dal 1° al 4° livello), esercitare brevi pressioni del tasto aspirazione (30) sull'impugnatura (26); il led (31) corrispondente al livello di potenza scelto si illumina (Fig. 9)

DEFGHI Fig. 5

È possibile variare il livello di potenza sia ad aspirazione accesa che spenta. Ogni volta che si sfila l'attacco rapido (27), al successivo inserimento il livello potenza aspirazione riparte dal 1º livello.

7.3 Utilizzo simultaneo di vapore e aspirazione polvere

Prima dell'utilizzo far riferimento al capitolo "Messa in servizio caldaia".

È possibile unire le funzioni di pulizia a vapore ed aspirazione sopra descritte, per pulire ed aspirare contemporaneamente. A termine operazione, rilasciare qualche istante prima la leva vapore (29) rispetto allo spegnimento del motore aspirazione, tasto (30), per consentire il recupero dell'umidità attraverso i condotti di aspirazione.

Nota: È normale di tanto in tanto sentire il rumore della pompa caricare l'acqua durante il lavoro. Attenzione a non confondere tale rumore con il segnale acustico (bip) di avviso rabbocco caldaia.

7.4 Utilizzo vapore e aspirazione liquidi

• Premere a fondo i due tasti (U) ai lati dell'impugnatura (T) (Fig. 11).
  • Sollevare l'impugnatura (T).

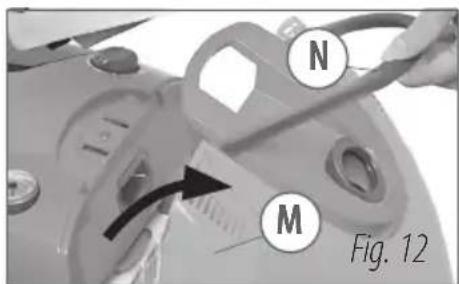

• Sollevare la maniglia (N) ed estrarre il serbatoio (M) (Fig. 12).
  • Togliere il filtro Hepa (X) (Fig. 13).
• Rovesciare la maniglia (N) del serbatoio e sfilare verso il dietro in basso il gruppo filtro con galleggiante (O) (Fig. 14).
• Smontare il filtro solidi (R) (Fig. 15).

T U Fig. 11

N M Fig. 12

• Smontare i il coperchio inferiore filtro (S) (Fig. 16).
• Sostituire il filtro microfibra (P) e inserire il filtro spugna (Q) nell'apposita sede (Fig. 17).

Nota: Filtro in spugna (Q): da utilizzarsi per aspirare liquidi.

• Inserire a fondo il coperchio inferiore filtro (S) (Fig. 18).
• Inserire a fondo il filtro solidi (R) (Fig. 19)

Nota: Filtro solidi (R): effettua un primo filtraggio di detriti e corpi dimensionalmente rilevanti.

• Verificare il corretto assemblaggio del gruppo, con filtro, coperchio inferiore filtro (S) e filtro solidi (R) inseriti correttamente a fondo.
• Riposizionare il gruppo filtro (0) con galleggiante (01) nel serbatoio (M).
• Tenendo l'impugnatura (T) sollevata, riposizionare il serbatoio (M) sull'apparecchio.
  • Abbassare l'impugnatura (T).
• Chiudere l'impugnatura (T) premendo in basso, verificando il corretto ritorno dei tasti (U), confermato con un click.

Nota: Durante l'aspirazione di liquidi sulle superfici, non superare il livello MAX all'interno del serbatoio (M) (Fig. 20).

Nota: L'apparecchio è provvisto di galleggiante di sicurezza (01) (Fig. 17), che interviene nel caso si superi il massimo livello consentito di liquido all'interno del serbatoio (M)(Fig. 20). In questo caso l'apparecchio non aspira e contestualmente si avverte un incremento dei giri motore. Spegnere l'apparecchio e svuotare il serbatoio (M).

ATTENZIONE! Non inserire detergenti o sostanze infiammabili all'interno del serbatoio.
ATTENZIONE! Non effettuare mai l'aspirazione se il filtro in spugna (Q) non è installato.

ATTENZIONE!

• Non aspirare sostanze infiammabili (es. cenere di camino e fuliggine), esplosive, tossiche o pericolose per la salute
• Non usare l'apparecchio per aspirare liquidi da recipienti, lavandini, vasche, ecc.
  • Non aspirare schiuma
• In caso di formazione schiuma all'interno del serbatoio, spegnere immediatamente l'apparecchio e svuotare il serbatoio (M)
• In caso di utilizzo filtraggio ad acqua, sostituirla quando risulta torbida.

Fig. 16

0 Fig. 17 01 Q P

Fig. 18 Q S

Fig. 19 Q R

M — MAX Fig. 20 — MAX

7.5 Funzione aspirazione polvere con filtraggio ad acqua

IMPORTANTE: il filtro in microfibra (P) non va utilizzato con la funzione filtraggio acqua.

IMPORTANTE: il filtro in HEPA (X) non va utilizzato con la funzione filtraggio acqua.

Il filtraggio ad acqua permette di "catturare" lo sporco mantenendo l'aria in uscita sempre pulita e ottenendo così una pulizia ancora più efficace.

Procedere come nel capitolo "Preparazione aspiratore", sostituendo poi il filtro in microfibra (P) con il filtro in spugna (Q) (Fig. 17).

Aggiungere 1 litro di normale acqua di rubinetto all'interno del serbatoio (M), fino a raggiungere il livello MAX indicato sul serbatoio (Fig. 23).

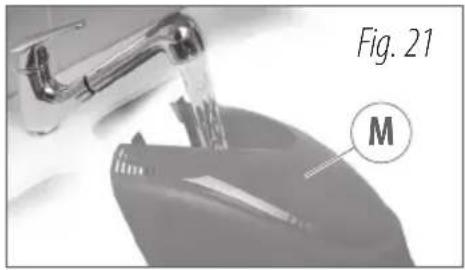

Fig. 21 M

ATTENZIONE! Non inserire detergenti o sostanze infiammabili all'interno del serbatoio.
ATTENZIONE! Non effettuare mai l'aspirazione se il filtro in spugna (Q) non è installato.
ATTENZIONE!

• Non aspirare sostanze infiammabili (es. cenere di camino e fuliggine), esplosive, tossiche o pericolose per la salute
• Non usare l'apparecchio per aspirare liquidi da recipienti, lavandini, vasche, ecc.
  • Non aspirare schiuma
• In caso di formazione schiuma all'interno del serbatoio, spegnere immediatamente l'apparecchio e svuotare il serbatoio (M)
• Durante l'aspirazione di liquidi sulle superfici, non superare il livello MAX all'interno del serbatoio (M)
• L'apparecchio è provvisto di galleggiante di sicurezza (01)(Fig. 17), che interviene nel caso si superi il massimo livello consentito di liquido all'interno del serbatoio (Fig. 23). In questo caso l'apparecchio non aspira e contestualmente si avverte un incremento dei giri motore. Spegnere l'apparecchio e svuotare il serbatoio (M), vedi capitolo "Svuotamento il serbatoio (M)".

8 UTILIZZO ACCESSORI

Gli accessori si possono collegare direttamente all'impugnatura (26) o, a seconda delle necessità, ai tubi prolunga (2).

• Innesto accessori: introdurre a fondo fino all'aggancio della leva inferiore (33) (Fig. 24).
• Disinnesto accessori: premere la leva inferiore (33) e sfilare l'accessorio (Fig. 24).
  ATTENZIONE! Verificare il corretto aggancio tramite una breve trazione.
  ATTENZIONE! Non separare mai gli accessori durante l'uscita del vapore. Pericolo di ustioni.

SPAZZOLA GRANDE (3)

• inserire il gancio porta spazzola (4) fino alla curva del collo della spazzola grande (3), lasciare libero un dente come mostrato in (Fig. 25),
• avvitare le due viti.
• introdurre a fondo il tubo prolunga (2) fino all'aggancio della leva inferiore (33) (Fig. 26) (Fig. 27).

ATTENZIONE! Verificare il corretto aggancio tramite una breve trazione.

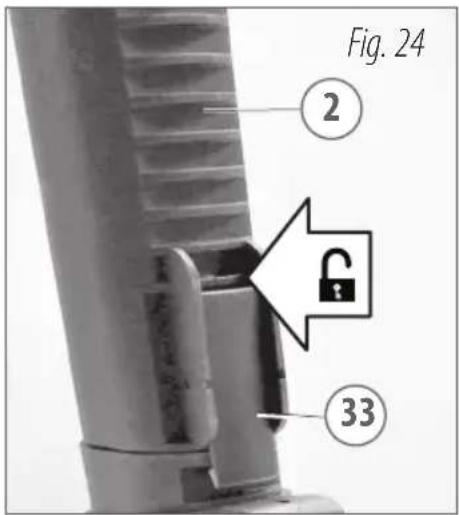

Fig. 24 ② ③

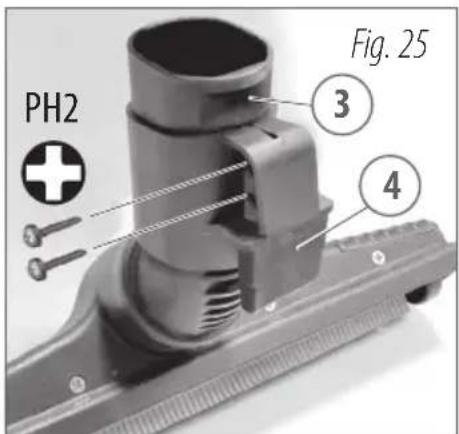

PH2 Fig. 25 3 4

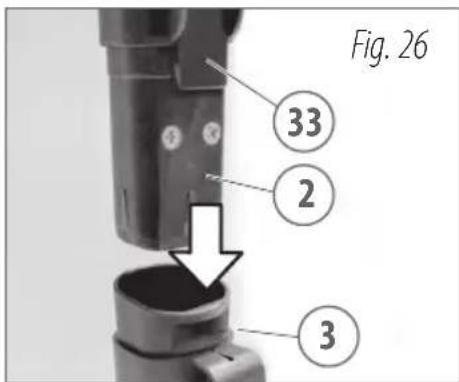

Fig. 26 33 2 3

Fig. 27 30 CLICK!

La spazzola grande (3) è dotata di attacco snodato, ruote, diffusore vapore e sezione aspirante. Può montare tre diversi telai:

• telaio per pavimenti (5) (Fig. 29)
• telaio per tappeti (6) (Fig. 30)
• telaio per liquidi (7) (Fig. 31)

per inserire il telaio:

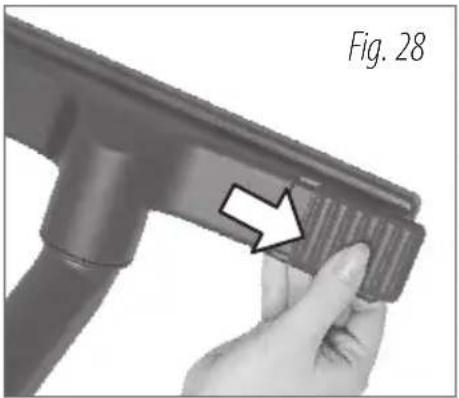

• spostare verso l'esterno le due slitte superiori (Fig. 28)
  • capovolgere la spazzola (3)
  • inserire il telaio occorrente, rispettando l'orientamento (parte larga orientata verso avanti) (Fig. 29)(Fig. 30)(Fig. 31)
  • bloccare il telaio spostando verso l'interno le due slitte superiori (Fig. 28)

RACCORDO VAPORE/ASPIRAZIONE (9), ACCESSORI VAPORE, ACCESSORI ASPIRAZIONE

- Innesta il raccordo vapore/aspirazione (9) all'impugnatura (26) oppure al tubo prolunga (2).

Il raccordo vapore/aspirazione (9) è dotato di diffusore vapore concentrato (Fig. 32), per pulire incrostazioni, fessure, ecc. ed è dotato di raccordo per gli accessori di aspirazione (Fig. 35).

Può montare i seguenti accessori :

• prolunga ugello del vapore (10), per pulire incrostazioni, fessure, ecc. (Fig. 34)
- pennello ugello piccolo, raschietto, bocchetta piccola triangolare, (o altri accessori vedi imballo) da applicare direttamente sul raccordo vapore/aspirazione (9)(Fig. 33), o sulla prolunga ugello vapore (10)(Fig. 34), per pulire incrostazioni, fessure, ecc.
- Iancia (17)(Fig. 36), per aspirare in punti difficili, angoli, pieghe dei divani, ecc
- pennello (19)(Fig. 37), con setole naturali, per aspirare e pulire con più efficacia.
- accessorio caloriferi (18)(Fig. 38), specifico per aspirare la polvere nelle fessure dei termosifoni, da utilizzare in combinazione con lancia (17).

NOTA: In base al modello si possono verificare delle differenze nella fornitura (vedi imballaggio).

- Innesta la bocchetta per tappezzeria (20)(Fig. 39) all'impugnatura (26) oppure al tubo prolunga (2).

È dotata di diffusore vapore e bocchetta aspirante. Può montare due diversi telai:

- accessorio tergi (21) per superfici dure e lisce e funzione tergivetro.

- accessorio setolato (22) per poltrone e imbottiti ecc.

Gli accessori si montano ad incastro sulla bocchetta per tappezzeria (20)(Fig. 40)(Fig. 41).

Per smontare l'accessorio premere con il pollice sulla parte INFERIORE, per disimpegnare i denti di aggancio accessori (Fig. 42).

ATTENZIONE!

Grossi sbalzi di temperatura tra il vetro della finestra e il vapore possono causare la rottura del vetro.

In caso di temperature esterne rigide, preriscaldare il vetro erogando vapore a 30-50cm di distanza.

Successivamente spruzzare il vapore su tutta la superficie del vetro, per compensare gli sbalzi termici e per evitare tensioni sulla superficie del vetro.

Utilizzo accessorio tergi (21) funzione tergivetro :

• Passare il lavavetro sulla superficie dall'alto verso il basso.
- Per asciugare, aspirare appoggiando la fascetta di gomma del lavavetro sulla superficie.
- Per superfici poco sporche, utilizzare contemporaneamente vapore ed aspirazione.

⚠ AVVERTENZA:

Per evitare gocciolature dall'accessorio, terminare l'erogazione vapore e continuare ad aspirare per qualche istante, per consentire al liquido aspirato di risalire i condotti di aspirazione.

Dopo ogni operazione di pulizia, pulire la fascetta di gomma del lavavetro con un panno pulito.

Soltanto una fascetta pulita e ben distesa consente una pulizia della finestra senza righe.

9.1 Suggerimenti pulizia a vapore

All'inizio dei lavori di pulizia, oppure dopo una lunga pausa si consiglia di indirizzare il primo getto di vapore a parte, per eliminare eventuali residui d'acqua dal tubo vapore, specialmente durante la pulizia di superfici tessili (moquette, tappeti, divani).

Fare sempre una prova in un punto non visibile della superficie da pulire, lasciare asciugare e verificare se la superficie resiste al calore.

Sulle superfici molto sporche, passare lentamente per dare tempo al vapore di agire.

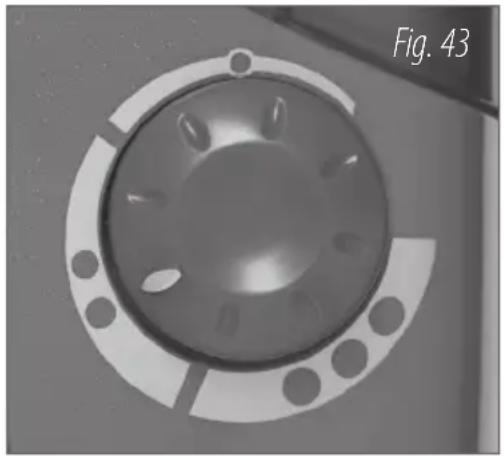

Regolare l'intensità del vapore tramite la manopola (J): ruotando in senso antiorario, l'intensità aumenta; diminuisce in senso orario

● = intensità minima per superfici delicate, tappezzerie, mobili, vetri
●● = intensità media per pulizie di mantenimento e superfici tessili
● ● ● = massima intensità per pulizie di fondo, igienizzare e superfici unte

TABELLA DI UTILIZZO
La seguente tabella indica, in funzione della superficie da pulire, l'intensità di vapore, l'accessorio ed il metodo da utilizzare:

Superfice da pulire	Intensitàvapore	Accessorio da utilizzare	Metodo di pulizia
GRANDI SUPERFICIparquet, legno, linoleummarmo, pietre, ceramica	1 ●2 ●●	spazzola grande (3) + telaio liquidi (7)spazzola grande (3)+ telaio liquidi (7)	Sporco tenace: utilizzare telaio con setola prima dipassare con vapore e aspirazione.Superfici normali: utilizzare telaio liquidi prima dipassare con vapore + aspirazione.
PICCOLE SUPERFICIinterstizi, angolifughe di pavimentirubinetteria, sanitari, accessori bagno	2 ● ●3 ● ● ● ●3 ● ● ● ●	raccordo vapore/aspirazione(9)+ lancia (17)raccordo vapore/aspirazione(9)+ lancia (17)raccordo vapore/aspirazione(9)+ lancia (17)	Utilizzare setole per sporco tenace.Passare con vapore ed aspirare successivamente
INFISSIbattiscopa, infissi porte o finestrepersiane, tapparelle	1 ●2 ●●	raccordo vapore/aspirazione(9) o spazzola piccola (20)raccordo vapore/aspirazione(9) o spazzola piccola (20)	Utilizzare lancia per spazzola piccola a secondadella dimensione superficie. Sporco tenace:utilizzare setole. Superfici lisce: utilizzare tergi
RIVESTIMENTI IN TESSUTomoquettetappetiimbottiture di mobilidivani	2 ● ●2 ● ●2 ● ●2 ● ●	spazzola grande (3)+ telaio tappeti (6)spazzola grande (3) + telaio tappeti (6)spazzola piccola (20)spazzola piccola (20)	Aspirare preventivamente per eliminare la polveredal tessuto. Erogare vapore + aspirazione.Dirigere il primo getto di vapore a parte per nonbagnare il tessuto.
VETRI	1 ●	spazzola piccola (20) + acc. tergi (21)	Utilizzare bocchetta con tergi o lavavetro, aseconda della dimensione superficie.
MOBILImobili delicati (es. laccati)mobili plastificati (es. da cucina)	1 ●2 ●●	spazzola piccola (20) + acc. tergi (21) oaccessorio setolato (22).spazzola piccola (20) + acc. tergi (21) oaccessorio setolato (22).	Superfici delicate: interporre panno in cotone.Superfici lisce: accessorio setolato (22).

10 STIRATURA

10.1 Utilizzo per stiratura

Inserire il cavo di alimentazione (B) nella presa di corrente.

Sollevare il coperchio di sicurezza (V).

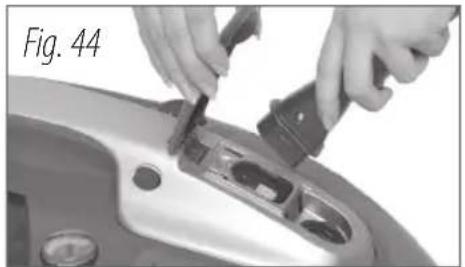

Infilare la spina (34) del ferro da stiro nella presa (W) (Fig. 44) (Fig. 45).

Se il flex (1) è inserito, prima togliere l'attacco rapido (27) del flex, premendo il tasto anteriore (28).

Prima dell'utilizzo far riferimento al capitolo "Messa in servizio caldaia". Premere l'interruttore principale (D) e caldaia (E), la spia (I) si illumina. In questo modo l'acqua viene riscaldata e viene creato il vapore. Preselezionare l'intensità del vapore tramite la manopola (J) posta sull'apparecchio. Lo strumento (K) indica il livello di pressione all'interno della caldaia: il settore grigio/argento indica la pressione ideale di utilizzo. Regolare la temperatura desiderata tramite la manopola (37) posta sul ferro da stiro (Fig. 46).

L'accensione del tasto luminoso (36) indica il riscaldamento della piastra del ferro da stiro (Fig. 47). Lo spegnimento del tasto luminoso (36) indica che il ferro è pronto per l'uso. Regolare l'intensità del vapore mediante la manopola (J) sull'apparecchio. Per il funzionamento a vapore, regolare una temperatura maggiore oltre il simbolo vapore 🚗 sulla manopola (37) 🚗 .

Quando si accende la spia (F), l'apparecchio è pronto per il funzionamento a vapore (Fig. 47). Per la fuoriuscita di vapore premere il tasto vapore del ferro da stiro (36) (Fig. 48).

AVVERTENZA: l'apparecchio può essere fornito con diversi tipi di ferro da stiro, a seconda dell'attrezzatura o delle specifiche in uso.
ATTENZIONE!

- Prima di collegare il ferro da stiro, spegnere e staccare il cavo di alimentazione (B)

- Togliere sempre la spina dalla presa prima di collegare il ferro da stiro

- Il tubo vapore (35) non deve entrare in contatto con la piastra del ferro da stiro, oggetti taglienti o appuntiti

- Riporre il ferro da stiro esclusivamente sul proprio supporto (24) (Fig. 49).

- Non lasciare il ferro da stiro incustodito quando collegato all'apparecchio

Suddividere i vari capi secondo il tipo di tessuto, controllando che non vi siano riparazioni da fare. Controllate inoltre che i vari capi siano veramente puliti, senza macchie e danni.

- Stiratura con temperatura massima del ferro 200°C

Umidificare il tessuto

- Stiratura con temperatura massima del ferro 150°C

Interporre panno umido

- Stiratura con temperatura massima del ferro 100°C

Interporre panno umido

- Il prodotto tessile non sopporta la stiratura

TABELLA STIRATURA A VAPORE

Tipo di tessuto	Intensità
Lino/cotone	2
Lana/seta	1
Nylon/Materiali sintetici	1

10.2 SUGGERIMENTI

• Attenzione all'etichetta. Per chi non ha ancora acquisito la sicurezza che viene con la pratica, ricordate che su ogni capo c'è un'etichetta che indica:
• di che tessuto si tratta
• se si può stirare
• qual è la temperatura più adatta.
• Cotone e seta. I capi in fibra naturale (cotone e seta) si stirano meglio se sono un po'umidi.
• Per risparmiare tempo e denaro. Dividere la biancheria a seconda del tessuto e stirate i capi alla stessa temperatura.
• Un trucco "gratuito". Utilizzare il calore del ferro a fine stiratura per la biancheria più delicata che richiede basse temperature.
• La pulizia. Tenere ben puliti la piastra del ferro e i fori di uscita del vapore.
• Dirigere il primo getto di vapore su un panno a parte.
• Durante la stiratura premere il tasto luminoso (36) soltanto a distanze adeguate.
• Lasciare scivolare leggermente il ferro da stiro sul capo di biancheria. Non è necessario esercitare una pressione eccessiva.
• Stirare sempre su una superficie da stiro permeabile al vapore e resistente al calore.
• Stirare la biancheria asciutta per evitare un'ulteriore formazione di pieghe.
  • Stirare i capi delicati rovesciati

10.3 Stiratura in verticale

Regolare la temperatura desiderata tramite la manopola del ferro da stiro (37) (da settore vapore in poi).

Regolare l'intensità del vapore mediante la manopola (J) sull'apparecchio. Erogare vapore sul vestito appeso, ad una distanza di circa 20 cm (Fig. 50). Per i tessuti delicati mettere un panno pulito di cotone sopra l'abito, poi erogare vapore.

10.4 Rinfrescare gli abiti

Utilizzare il flex (1) con la bocchetta tappezzeria (20) (Fig. 51). Regolare l'intensità del vapore mediante la manopola (J) sull'apparecchio. Erogare vapore sul vestito appeso, ad una distanza di circa 20 cm.

Per i tessuti delicati, mettere un panno pulito di cotone sopra l'abito, poi erogare vapore.

È possibile aspirare i tessuti prima, durante e dopo l'erogazione di vapore (Fig. 51); utilizzare un basso livello di potenza aspirazione.

ATTENZIONE! Prima di togliere il serbatoio spegnere l'apparecchio, sfilare la spina.

• Smontare il serbatoio (M) (Fig. 52) come spiegato nel capitolo "Utilizzo vapore e aspirazione liquidi"
• Ispezionare il filtro solidi (R) e togliere eventuali detriti all'interno.

Nel caso si sia aspirato vapore o liquidi o si sia utilizzato il filtraggio ad acqua, è necessario sciacquare con acqua corrente l'interno del serbatoio ed i relativi componenti del gruppo filtro.

Fig. 52 M — MAX — MAX

12 RABBOCCO SERBATOIO CALDAIA (L)

Il serbatoio acqua caldaia (L) alimenta la caldaia con livello elettronico; essendo un serbatoio esterno, può essere rabboccato in qualsiasi momento.

- Quando termina l'acqua distillata nel serbatoio acquaq caldaia l'apparecchio:

1. emette un segnale acustico intermittente (bip)

2. la spia del livello dell'acqua distillata (G) 😊 lampeggia.

3. si arresta la fuoriuscita di vapore

Per il rabbocco, procedere come segue:

• disinserire l'interruttore per il riscaldamento (E)
  • disinserire l'interruttore principale (D) ①
  • estrarre il cavo dalla presa di corrente
• togliere il tappo serbatoio acqua caldaia (C)(Fig. 53)
• riempire il serbatoio acqua caldaia (L) con acqua distillata
• mettere il tappo serbatoio acqua caldaia (C).

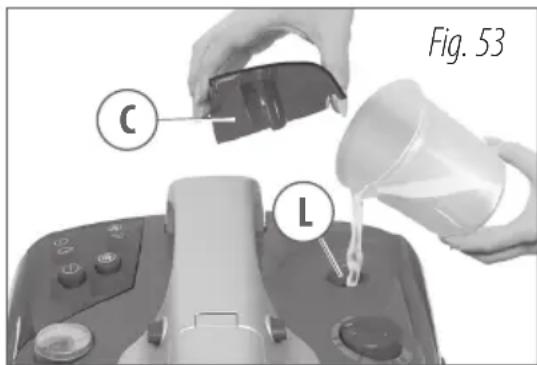

Fig. 53 C L

13 FINE LAVORO

Ad ogni fine lavoro spegnere l'apparecchio, sfilare la spina.

• disinserire l'interruttore per il riscaldamento (E) .
• disinserire l'interruttore principale (D) .①
• estrarre il cavo dalla presa di corrente.

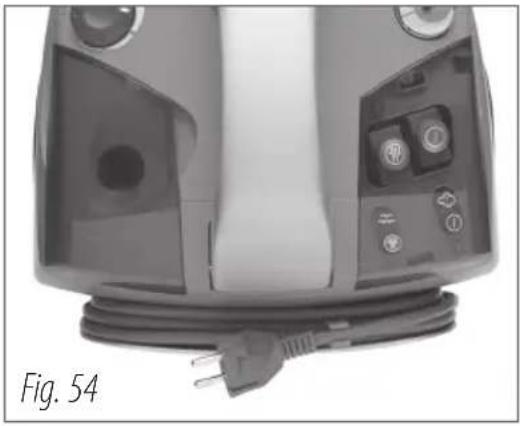

Avvolgere il cavo elettrico nell'avvolgicavo (A) (Fig. 54). Vuotare il serbatoio (M) al termine di ogni utilizzo (vedere capitolo "Svuotamento serbatoio (M)").

Lasciare raffreddare l'apparecchio e il ferro da stiro prima di riporli.

— Infilare la spazzola con il gancio porta spazzola nella sede sull'avvolgicavo (A) (Fig. 55)(Fig. 56).

ATTENZIONE! Prima di qualsiasi intervento di manutenzione o pulizia, rimuovere la spina dalla presa.

Pulire l'esterno dell'apparecchio con un panno umido.

Evitare l'uso di solventi o detergenti.

Non utilizzare solventi, potrebbero danneggiare le parti di plastica dell'apparecchio.

Non pulire l'apparecchio con il vapore.

Vuotare il serbatoio (M) al termine di ogni utilizzo (vedere capitolo "Svuotamento serbatoio")

Periodicamente, per una più agevole pulizia interna, è possibile svincolare la paratia (Z) dell'interno serbatoio (M) (Fig. 57): fare leva e con cautela sganciare entrambe le estremità della paratia interna (Z). Per rimontare, calzare la paratia sul bordino del serbatoio, agganciando le estremità.

Pulire a caldo la piastra del ferro da stiro, utilizzando appositi prodotti reperibili sul mercato.

Pulire gli accessori soltanto con acqua.

Per eliminare residui di sporcizia all'interno degli accessori (tubi, prolunga o spazzole), lavare i condotti interni di aspirazione con acqua corrente.

ATTENZIONE! Non lavare e non immergere il flex (1) in acqua o altri liquidi.

Lasciare asciugare le spazzole pulite, con le setole rivolte verso l'alto, per evitare eventuali deformazioni.

L'apparecchio è dotato di un kit guarnizioni ricambio. Verificare periodicamente lo stato di usura delle guarnizioni ed eventualmente sostituirle.

- Filtro solidi (R): (Fig. 58) Ispezionare e lavare con acqua corrente.

Da sostituire preferibilmente ogni 6 mesi.

- Filtro in microfibra (P): (Fig. 59) lavare dall'interno verso l'esterno con acqua corrente, lasciare asciugare prima di riassemblare il gruppo filtro.

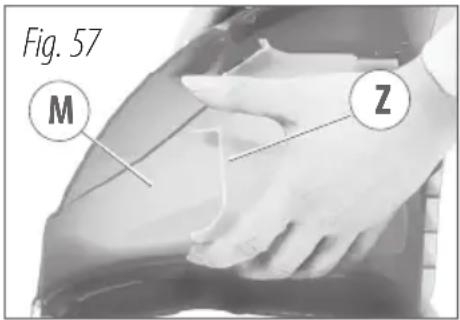

Fig. 57 M Z

NOTA: il filtro in microfibra (P) non va utilizzato con la funzione filtraggio acqua.

- Filtro in spugna (Q): (Fig. 60) da utilizzarsi per aspirare liquidi. Lavare dall'interno verso l'esterno con acqua corrente. Da sostituire preferibilmente ogni 6 mesi.

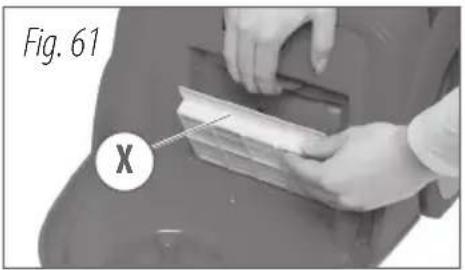

- Filtro aria HEPA (X): (Fig. 61) Ispezionare periodicamente sollevando la leva di aggancio. Da sostituire preferibilmente ogni 6 mesi.

- Filtro carboncini (Y): (Fig. 62) ha altissima capacità filtrante. Trattiene la polvere carboncini motore che si genera durante il funzionamento. Ispezionare mensilmente togliendo la griglia di contenimento; eventualmente sostituire quando sporco. Da sostituire preferibilmente ogni anno.

ATTENZIONE! Maneggiare con cura, non inalare e tenere fuori dalla portata dei bambini.

ATTENZIONE! Le riparazioni dovranno essere eseguite soltanto dal Centro Assistenza Autorizzato. L'uso scorretto dell'apparecchio può causare guasti. Nella seguente tabella sono riportati alcuni guasti e i rispettivi rimedi. Qualora i nostri consigli non ottengano successo, rivolgetevi al Centro Assistenza Autorizzato.

INCONVENIENTE CAUSA SOLUZIONE
- Dopo l'accensione, inizia a lampeggiare la spia che indica l'assenza di acqua (L) e l'apparecchio emette segnali acustici	- Il livello dell'acqua nel serbatoio (L) è basso	- Riempite il serbatoio acqua distillata
- L'apparecchio è pronto per l'uso, ma non c'è aspirazione né vapore	- Il raccordo rapido del tubo flessibile non è inserito correttamente	-Assicuratevi che il raccordo rapido (27) sia agganciato correttamente alla presa
- La spia del vapore è accesa, ma il vapore non esce	- È attivo il blocco di sicurezza del vapore (32)	- Sganciate il blocco di sicurezza
	- La manopola di regolazione del vapore (J) è in posizione “chiuso”	- Portate la manopola di regolazione del vapore (J) in posizione “aperto”
- Durante il funzionamento si stacca un accessorio	- L'accessorio non è stato collegato correttamente	- Collegate correttamente l'accessorio
INCONVENIENTE CAUSA SOLUZIONE
- Durante il funzionamento cala il potere di aspirazione	- L'accessorio è ostruito	- Controllate e pulite l'accessorio
- Il potere di aspirazione è troppo basso	- Uno dei filtri è ostruito - Controllate e pulite i filtri dei solidi (R), il filtro in microfibra (P) o il filtro in spugna (Q), il filtro dell'aria (X) e il filtro al carbone (Y)
	- I filtri sono stati assemblati in maniera non corretta	- Assicuratevi che il sistema dei filtri (O) sia assemblato correttamente con il copri-filtro inferiore (S) e il filtro dei solidi (R)
	- C'è un passaggio di aria - Assicuratevi che il serbatoio (M), il sistema dei filtri (O), il tubo flessibile (1) e il raccordo rapido (27) siano posizionati correttamente.
- Il motore di aspirazione funziona, ma non c'è aspirazione	- Ha iniziato a funzionare il galleggiante	- Svuotate il serbatoio
- I pulsanti a impugnatura non trattengono la maniglia con sufficiente sicurezza	- L'assemblaggio o la posizione dei filtri non è corretta (O)	- Controllate l'assemblaggio e assicuratevi che il filtro in microfibra o in spugna sia inserito correttamente
- Cattivi odori escono dal tubo flessibile o dall'accessorio	- Sono presenti residui di sporco umido all'interno del tubo flessibile o dell'accessorio	- Pulite le parti seguendo le istruzioni riportate nel paragrafo "Mantenimento" del manuale d'uso

16 SMALTIMENTO

Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformemente alla direttiva EU 2012/19/EU sui rifiuti da apparecchiature elettriche ed elettroniche e alle legislazioni nazionali degli Stati membri UE che hanno messo in atto tale direttiva) le vieta di smaltire questo prodotto o i suoi accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone invece di smaltirlo negli appositi centri di raccolta. È possibile smaltire il prodotto direttamente dal distributore mediante l'acquisto di un prodotto nuovo, equivalente a quello da smaltire. Abbandonando il prodotto nell'ambiente si potrebbero creare gravi danni all'ambiente stesso e alla salute umana. Il simbolo in figura rappresenta il bidone dei rifiuti urbani ed è tassativamente vietato riporre l'apparecchio in questi contenitori. La non ottemperanza alle indicazioni della direttiva 2012/19/EU e ai decreti attuativi dei vari Stati comunitari è sanzionabile amministrativamente.

17 DATI TECNICI

17.1 Targhetta dati tecnici

ATTENZIONE! Controllare che i dati tecnici riportati sulla targhetta siano corrispondenti con quelli della rete elettrica a cui si vuole collegare l'apparecchio.

17.2 Caratteristiche tecniche

• Capacità serbatoio dell'acqua: 1,2 l
  • Volume serbatorio recupero : 8 l

17.3 Sicurezze:

Pressostato di servizio

Termostato di servizio

Termostato di sicurezza

Valvola sovrappressione caldaia

Comandi elettrici in bassa tensione

Comandi sul flex

Galleggiante

18 GARANZIA

CONDIZIONI DI GARANZIA Tutti i nostri apparecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alla normativa vigente (minimo 12 mesi). La garanzia decorre dalla data di acquisto. In caso di riparazione dell'apparecchio o degli accessori nel periodo della garanzia, bisogna allegare una copia della ricevuta. Durante il periodo di garanzia, il nostro centro assistenza riparerà tutte quelle disfunzioni che, nonostante un uso corretto da parte dell'utilizzatore secondo il ns. manuale istruzioni potranno essere ricondotte ad un difetto di materiali. La garanzia avviene sostituendo o riparando quelle parti che a ns. giudizio risultassero difettose. Le parti sostituite rimangono di ns. proprietà. La riparazione o sostituzione di parti difettose non prolunga il termine di garanzia dell'apparecchio; per le parti sostituite vale il periodo di garanzia dell'apparecchio. Non rispondiamo per danni o difettosità all'apparecchio, od alle sue parti, riconducibili ad un errato uso o manutenzione dell'apparecchio. Lo stesso vale per la non osservanza delle norme contenute nel ns. libretto istruzioni o per l'utilizzo di parti od accessori non facenti parte del ns. programma. Qualsiasi intervento a mezzo personale non autorizzato da noi fa decadere tutti i diritti alla garanzia. La garanzia non copre le parti di consumo, la cui usura è una naturale conseguenza dell'utilizzo dell'apparecchio.

ATTENZIONE! Difetti quali ugelli otturati, macchine bloccate per residui di formazioni di calcare, accessori danneggiati (es. tubo piegato) e/o macchine che non presentano difetti NON SONO COPERTI DA GARANZIA.

TUTTI I COSTI SORGENTI NEL CASO DI RECLAMI IN GARANZIA NON AUTORIZZATI O RICONOSCIUTI VERRANNO ADDEBITATI

INSTRUCTIONS FOR USE

1 DETAILS ......pag. 29

2 LIST OF ATTACHMENTS AND COMPONENTS....pag. 30

3 BEFORE USE ...... pag. 32 3.1 Symbols ...... pag. 32

4 USES....pag. 32

5 GENERAL WARNINGS....pag. 33

6 STARTING UP ...... pag. 35

6.1 Starting up the boiler (steam) .... pag. 35

6.2 Preparing the vacuum cleaner...pag. 35

7 OPERATION ...... pag. 36
