BEDIENUNGSANLEITUNG i-Con NANO MK2 Ersa

Deutsch 4 Betriebsanleitung

01 Netzspannung mit dem Typenschild abgleichen
02 Lötstation und Ablogeständer an trockenem Ort aufstellen
03 Korrekten Sitz der Lötspitze prüfen
04 Lötkolben in den Ablageständer ablegen
05 Netzstecker in die Steckdose stecken
06 Lötstation einschalten. VORSICHT! Heiße Lötspitze! Verbrennungsgefahr!

Inbetriebnahme

Betriebsanleitung und Sicherheitshinweise sorgfältig lesen und zur späteren Verwendung aufbewahren.

Den Inhalt der Verpackung auf Vollständigkeit prüfen. Sollte eine Komponente fehlen, mit dem Händler in Verbindung setzen.

Lieferumfang:

• Lötstation I-CON NANO MK2
• Lötkolben i-TOOL NANO MK2
• Lötspitze 0142CDLF16 (montiert)
• Ablageständer
• Bedienungsanleitung
• Sicherheitshinweise

Zeichenerklärung:

VORSICHT! Gefahrenstelle

Oberfläche! Verbrennungsgefahr

H-CONNANO 359°C 07

R158 365° I-CON'WAND

ersa B 310 4:03°C A 09

3.00 I-COM NANO

07 Lötkolben heizt auf den vor- eingestellten Wert auf
08 Obere Taste drücken um die Temperatur zu erhöhen, untere um sie zu senken.
09 Digitalonzeige zeigt Istwert (A) und Voreinstellung (B) an
10 Löten wenn die eingestellte Temperatur erreicht ist
11 Lötkolben nur im Ablage-trichter des Ablageständers ablegen
12 Nach dem Arbeiten oder bei längeren Pausen, Gerät ausschalten und Netzstecker ziehen

Die Lötstation ist zum Löten von Weichlot bei verschiedenen Temperaturen konzipiert. Nach dem Einschalten wird die Lötspitze automatisch auf die zuletzt eingestellte Temperatur aufgeheizt.

Die Lötergebnisse sind vom richtigen Verhältnis von Löspitze und Anwendung abhängig. Beim Löten von hochmassigen Anwendungen sollten Sie unsere Leistungsstärkeren Lötstationen i-CON 1 und i-CON 2 verwenden.

Voreinstellung: 360 °C / 680 °F Einstellbereich: 150 bis 450 °C 302 bis 842 °F

10 11 ziehen

4 | Deutsch

40 °C / 104 °F

① ② °C / 104 14

Alle Spitzen der Serie 142 können mit der i-CON NANO MK2 Lötstation verwendet werden.

Rufen Sie die Übersicht der Lötspitzenserie 142 auf mit dem Internet-Quicklink

142.ersa.de

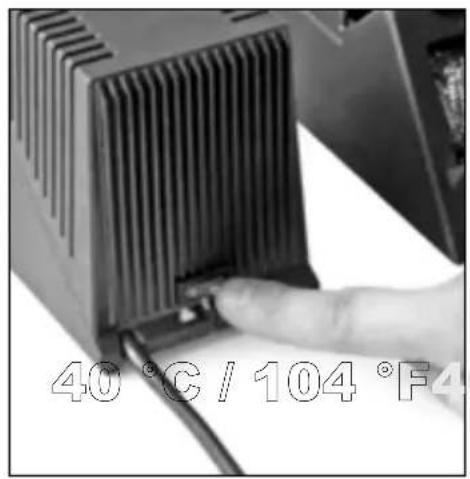

13 Lötstation ausschalten und Lötspitze auf ca. 40 °C / 104 °F abkühlen lassen

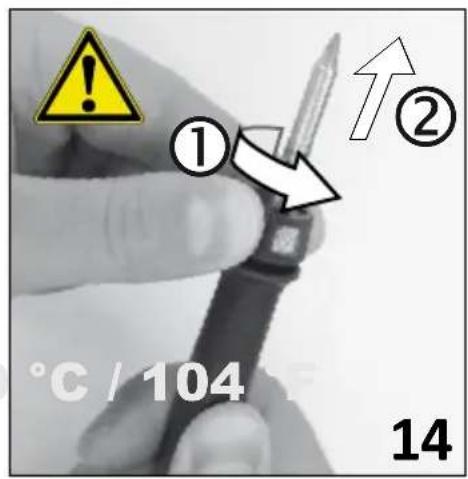

14 VORSICHT! Heiße Lötspitze! Verbrennungsgefahr! Bajonettverschluss der Lötspitze entriegeln [1] und abziehen [2]

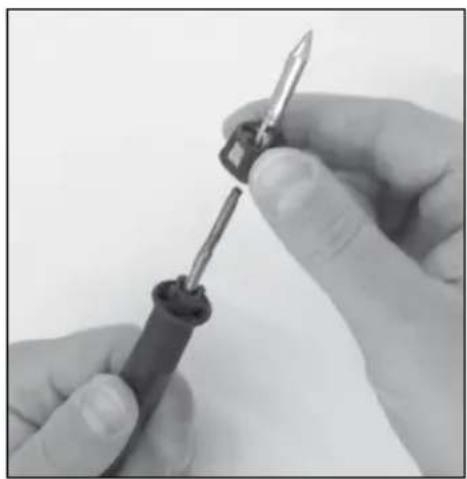

15 Lötspitze abnehmen

16 Lötspitze aufsetzen [1], Federkraft überwinden und Bajonettverschluss verriegeln [2]

17 Lötstation einschalten. VORSICHT! Heiße Lötspitze! Verbrennungsgefahr!

Temperatur kalibrieren

Wenn die eingestellte Temperatur und die reale Temperatur der Lötspitze nicht übereinstimmen, kann die Temperatur kalibriert werden, um wieder mit exakten Löttemperaturen zu arbeiten.

Voreinstellung: 0 °C Einstellbereich: -70 bis +50 °C -126 bis +90 °F

18 Sollwert zur Kalibrierung an der Lötstation einstellen
19 Ermitteln der Realtemperatur mit einem digitalen Temperaturmessgerät, z.B. Ersa DTM 110
20 Abweichung von Soll- und Istwert errechnen
21 Beide Tasten kurz drücken um das Kalibrieren-Menü aufzurufen
22 Temperatur mit den Tasten entsprechend der Abweichung einstellen
23 Fünf Sekunden warten um den Wert zu speichern

Standbyzeit Lötkolben

Nach dieser definierten Zeit senkt das Gerät die Löttemperatur um Energie zu sparen.

Voreinstellung: 5 Min. Einstellbereich: 0 bis 60 Min. 0 = Aus

A Beide Tasten längere Zeit drücken um das Menü [Standby Zeit] aufzurufen.

B Standby Zeit mit den Tasten anpassen (0 = Aus).

C Fünf Sekunden warten um den Wert zu speichern.

Bei Bedarf kann der Lötkolben gewechselt oder ausgetauscht werden.

Nur Lötkolben mit der Bezeichnung Ersa i-TOOL NANO MK2 verwenden.

Der Einbau des Austauschkolbens funktioniert analog rückwärts zur beschriebenen Ausbausequenz.

A Gerät auf die Seite drehen.

B Kabel des Lötkolbens aus den Halterungen lösen.

C Stecker in Richtung der Bedienfläche abziehen.

SD-Karte

Die Verwendung einer micro SD Karte erlaubt es per Software weitere Einstellungen vorzunehmen:

- Standbytemperatur und -zeit

- Shutdown-Zeit

- Verriegelungsfunktion

- Anzeige in °C oder °F

- bis zu 3 Festtemperaturen

- Zuweisbare Energiefunktionen

Weitere Information zur Verwendung der micro SD (HC) Karte entnehmen Sie bitte der Software-Anleitung. Die Software sowie die Anleitung können Sie kostenfrei unter folgendem Link laden: nano.ersa.de

Fehler-Codes

Im Fehlerfall erscheint im Display ein Fehlercode. Die Nummer über der Kennzeichnung „Err“ gibt Aufschluss über den vorliegenden Fehler.

Die Codes 7 und 8 weisen auf Fehler des Heizelements im Lötkolben hin:

- Err7 Heizelement einstecken und Taste drücken. - Err8 Heizelement tauschen

Weitere Informationen finden Sie unter dem folgendem Link: nano.ersa.de

Technische Daten

Lötstation i-CON NANO MK2:

Leistung: Betriebsspannung:

Temperaturbereich:

Abmessungen L x B x H: Gewicht:

Lötkolben i-TOOL NANO MK2:

Abmessungen: Gewicht:

Ablageständer:

Abmessungen L x B x H: Gewicht:

Best-Nr.: 0IC1205A

68 Watt 220 - 240 V \~ 50/60 Hz 110 - 120 V \~ 50/60 Hz 150 - 450 °C / 300 - 842 °F

145 mm x 80 mm x 103 mm 1050 g

Best-Nr.: 0125CDK

L x Griff-∅ / 175 mm x 15 mm 30 g (ohne Kabel)

Best-Nr.: 0A59

140 mm x 80 mm x 80 mm 200 g

Garantie

Heizkörper und Löt- bzw. Entlötspitzen stellen Verschleißteile dar, welche nicht der Garantie unterliegen. Material- oder fertigungsbedingte Mängel müssen unter Mitteilung der Mängel sowie des Kaufbeleges vor Warenrücksendung, welche bestätigt werden muss, angezeigt und der Warenrücksendung beiliegen.

Ersa hat diese Betriebsanleitung mit großer Sorgfalt erstellt. Es kann jedoch keine Garantie in Bezug auf Inhalt, Vollständigkeit und Qualität der Angaben in dieser Anleitung übernommen werden. Der Inhalt wird gepflegt und den aktuellen Gegebenheiten angepasst.

Alle in dieser Betriebsanleitung veröffentlichten Daten sowie Angaben über Produkte und Verfahren wurden von uns unter Einsatz modernster technischer Hilfsmittel nach bestem Wissen ermittelt. Diese Angaben sind unverbindlich und entheben den Anwender nicht von einer eigenverantwortlichen Prüfung vor dem Einsatz des Gerätes. Wir übernehmen keine Gewähr für Verletzungen von Schutzrechten Dritter für Anwendungen und Verfahrensweisen ohne vorherige ausdrückliche und schriftliche Bestätigung. Technische Änderungen im Sinne einer Produktverbesserung behalten wir uns vor.

Im Rahmen der gesetzlichen Möglichkeiten ist die Haftung für unmittelbare Schäden, Folgeschäden und Drittschäden, die aus dem Erwerb dieses Produktes resultieren, ausgeschlossen.

Alle Rechte vorbehalten. Die vorliegende Betriebsanleitung darf, auch Auszugsweise, nicht ohne die schriftliche Genehmigung der Ersa GmbH reproduziert, übertragen oder in eine andere Sprache übersetzt werden.

Entsorgung

Nach der Richtlinie 2002/96/EG des Europäischen Parlaments und des Rates vom 27.01.2003

über Elektro- und Elektronik- Altgeräte.

Produkte, die mit dem Symbol der durchgestrichenen Mülltonne gekennzeichnet sind, dürfen nicht mit unsortiertem Siedlungsabfall entsorgt werden. Die Kommunen haben hierzu Sammelstellen eingerichtet. Bitte informieren Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung über die zur Verfügung stehenden Möglichkeiten der getrennten Sammlung von Altgeräten.

Sie leisten dadurch Ihren Beitrag zur Wiederverwendung oder anderen Formen der Verwendung von Altgeräten zum Schutz unserer Umwelt und der menschlichen Gesundheit.
