BEDIENUNGSANLEITUNG TP-CC 10 T EINHELL

D Originalbetriebsanleitung Tischkreissäge

Art.-Nr.: 43.404.35 I.-Nr.: 21012

1a 2 21 7 23 27 2439522411 14 46 42 89371112

1b 7 16 46 348 31 30 14 2

-2-

2a 30 35 40 47 46

48 46

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 30)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
3. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
5. Vorsicht! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.
6. Drehen Sie die Scheibe mit dem beiliegenden Ringschlüssel im Uhrzeigersinn, um die Tischeinlage zu lösen. Drehen Sie die Scheibe gegen den Uhrzeigersinn, um die Tischeinlage gegen Herausfallen zu sichern.
7. Zur Verstellung des Sägeblattwinkels schwenken Sie den Feststellhebel nach unten. Schwenken Sie den Feststellhebel nach oben, um den Sägeblattwinkel festzustellen.
8. Drücken Sie den Überlastschalter ein, um den Ein-/ Ausschalter wieder freizugeben.
9. Wenn Sie für schmale Schnittbreiten die Anschlagschiene über den Sägetisch klappen, reduziert dies die tatsächliche Schnittbreite um 5 cm im Vergleich zur abgelesenen Schnittbreite.
10. Netzanschlussbedingungen
11. Nennleistung
12. Drehzahl

13. Schnitthöhe bei 90° bzw. 45° Sägeblattneigung

14. Abmaße Sägeblatt

15. Dicke des Spaltkeils

16. Gewicht

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

Warnung!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäuwmnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-29)

1. Sägetisch
2. Sägeblattschutz
3. Schiebestock
4. Sägeblatt
5. Spaltkeil
6. Tischeinlage
7. Parallelanschlag
8. Handrad
9. Feststellhebel für Sägeblattwinkel
10. Bohrung im Maschinengestell
11. Ein-/ Ausschalter
12. Überlastschalter
13. Drehscheibe
14. Queranschlag
15. Schraube für Sägeblatt
16. Absaugadapter
17. Absauganschluss
18. Aussparung am Spaltkeil
19. Befestigungshebel
20. Befestigungsplatte
21. Nut im Sägetisch
22. Nut im Schiebeschlitten
23. Klappbare Anschlagschiene
24. Führungsschiene Parallelanschlag
25. Hauptskala
26. Verbreiterungsskala
27. Verriegelungsbolzen Parallelanschlag
28. Führungsschraube Parallelanschlag
29. Sicherungsschraube Parallelanschlag

D

1. Ringschlüssel 24 mm
2. Gabel-Ringschlüssel 20/24 mm
3. Justierschraube 0°
4. Justierschraube 45°
5. Anschlagschiene für Queranschlag
6. Flügelschraube für Queranschlag
7. Feststellschraube Queranschlag
8. Taster-Abdeckung für Notausschalter
9. Fixierschraube für Queranschlag
10. Exzenterhebel für Sägeblattschutz
11. Innensechskantschraube 2,5 mm Tischeinlage
12. Schiebeschlitten
13. Spannhebel für Führungsschiene
14. Gewindemuff e
15. Mutter
16. Kabelhalterung
17. Drehknopf für Schnittbreite
18. Welle Drehknopf
19. Kreuzschlitzschraube für Drehknopf
20. Innensechskantschraube 4 mm Spaltkeil
21. Madenschraube 2,5 mm Spaltkeil
22. Abdeckung der selbstsichernden Mutter
23. Kreuzschlitzschraube für Abdeckung
24. Selbstsichernde Mutter
25. Zeiger Parallelanschlag
26. Winkelskala
27. Zeiger Sägeblattwinkel
28. Innensechskantschraube 3 mm Handrad
29. Innensechskantschraube 3 mm Feststellhebel
30. Sechskantschraube
31. Rasthebel
32. Exzenterplatte 0°
33. Exzenterplatte 45°
34. Abdeckung Absaugkanal
35. Kreuzschlitzschraube Absaugkanal

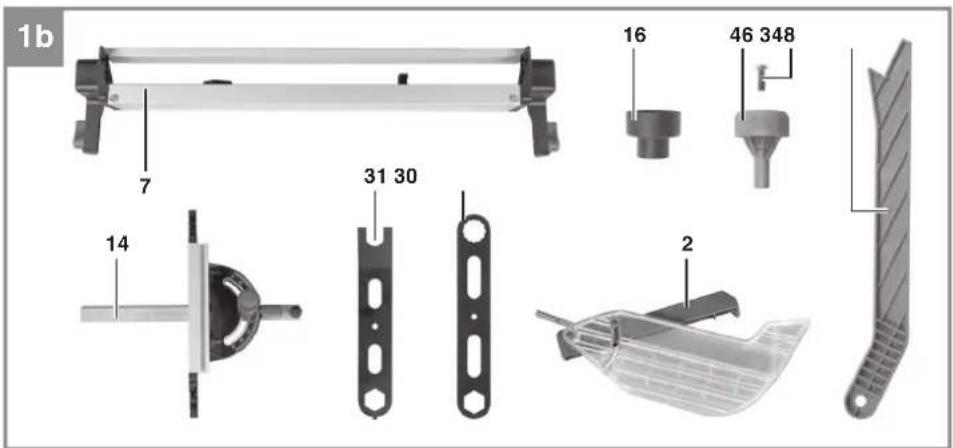

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Tischkreissäge
• Sägeblattschutz
- Schiebestock
• Parallelanschlag
• Queranschlag
- Absaugadapter
• Ringschlüssel 24 mm
• Gabel-Ringschlüssel 20/24 mm
• Drehknopf für Schnittbreite
• Kreuzschlitzschraube für Drehknopf
• Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebs-hinweise in der Bedienungsanleitung.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften

D

genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheits-technischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Berührung des Sägeblattes im nicht abgedeckten Sägebereich.
• Eingreifen in das laufende Sägeblatt (Schnittverletzung)
• Rückschlag von Werkstücken und Werkstückteilen.
• Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
  Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
• Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

4. Technische Daten

Wechselstrommotor .....220-240V \~ 50Hz

Leistung P ....S1 1800 W · S6 25% 2000 Watt Leerlaufdrehzahl n _b ....4200 min ^-1

Hartmetallsägeblatt .... 0 254 x 0 30 x 2,9 mm Anzahl der Zähne.... 24

Schnitthöhe max. 85 mm / 90° 55 mm / 45°

Höhenverstellung .... stufenlos 0 - 85 mm Sägeblatt schwenkbar .... stufenlos 0° - 45°

Queranschlag Winkel .... stufenlos -60° - + 60° Absauganschluss ....∅ 36 mm

Gewicht ca. 22,2 kg

Schutzklasse:

Dicke des Spaltkeils: 2,3 mm

Betriebsart S6 25%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 25% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 75% der Spieldauer ohne Last weiterlaufen.

Gefahr!

Geräusch

Die Geräuschwerte wurden entsprechend EN 62841 ermittelt.

Betrieb

Schalldruckpegel L_pA 95,2dB(A)

Unsicherheit K_pA 3dB(A)

Schallleistungspegel L_WA ..... 108,2 dB(A)

Unsicherheit K_WA 3 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warnung:

Die Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Vorsicht!

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug

D

vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub- schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

• Tischkreissäge auspacken und auf eventuelle Transportbeschädigungen überprüfen.
• Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.
• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  • Das Sägeblatt muß frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

6. Montage

Gefahr! Vor allen Wartungs-Umrüst- und Montagearbeiten an der Tischkreissäge ist der Netzstecker zu ziehen.

6.1 Tischkreissäge aufstellen (Bild 2)

• Gefahr! Beachten Sie das Maschinengewicht und nehmen Sie falls notwendig eine weitere Person zur Hilfe.
  • Die Tischkreissäge muss auf einem ebenen Untergrund platziert werden.
• Für einen Sicheren Stand der Säge, empfehlen wir Ihnen die Tischkreissäge mit den 4 Bohrungen (10) am Maschinengestell auf einem festen Unterbau zu befestigen. Geeig-

netes Befestigungsmaterial (Schrauben, etc.) ist im Fachhandel erhältlich.

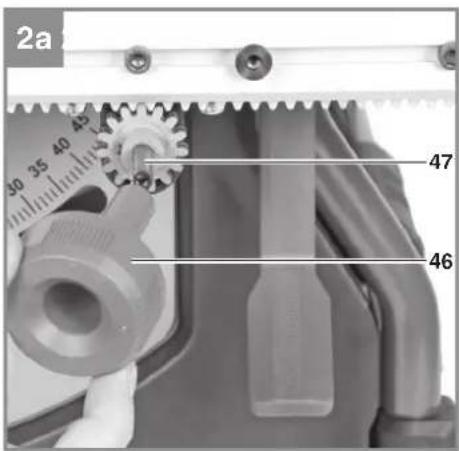

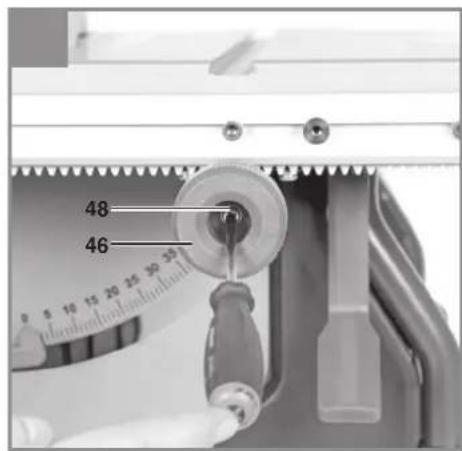

- Stecken Sie den Drehknopf (46) auf die Welle (47). Fixieren Sie den Drehknopf (46) mit der Kreuzschlitzschraube (48).

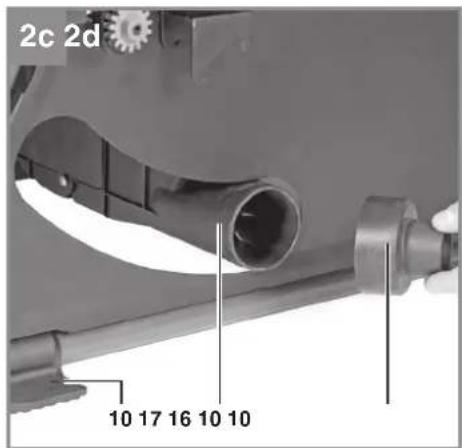

- Stecken Sie den Absaugadapter (16) auf den Absauganschluss (17) an der Hinterseite der Maschine.

6.2 Transportstellung (Bild 3)

Im Auslieferungszustand befin det sich die Tischkreissäge in Transportstellung. Für einen kompakten Transport sowie zur ordentlichen Lagerung befestigen Sie stets alle losen Teile an den vorgesehenen Halterungen (vgl. Bild 3).

• Wickeln Sie die Netzanschlussleitung auf die Kabelhalterung (45).
• Verstauen Sie den Queranschlag (14) sowie die beiden Schlüssel (30, 31) auf der linken Seite der Maschine.
• Befestigen Sie den Schiebestock (3) am Parallelanschlag (7).
  • Fixieren Sie den Parallelanschlag (7) an der Führungsschiene (24) (vgl. 6.9).

Zusätzlich können Sie die Maschine für den Transport bzw. zur Lagerung möglichst kompakt einstellen sowie mit dem Sägetisch (1) eine ebene Fläche schaff en. Damit keine Teile über dem Sägetisch (1) hervorstehen, müssen Sie:

• Den Sägeblattschutz (2) abnehmen und an der Rückseite der Maschine an der Halterung einhängen und fixieren. (vgl. 6.6)
• Den Spaltkeil (5) auf Transportstellung absenken. (vgl. 6.4)
  Das Sägeblatt mit dem Handrad (8) absenken, sodass sich das Sägeblatt (4) und der Spaltkeil (5) unter der Tischoberfläche befinden.
• Lockern Sie die Führungsschiene (24) mit dem Spannhebel (42). Stellen Sie die Führungsschiene (24) mittels Drehknopf (46) soweit nach rechts, bis Sie von unten zugänglich ist.
• Bringen Sie den Parallelanschlag (7) nach unten gerichtet an die Führungsschiene (24) und fixieren Sie diesen auf den rechten äußeren Führungsschrauben (28). (vgl. 6.9)
  • Die Führungsschiene (24) ganz nach links verschieben und mit dem Spannhebel (42) fixieren.
  Um die Säge von der Transportstellung in die Arbeitsstellung zu bringen, gehen Sie in umgekehrter Reihenfolge vor.

D

6.3 Montage/Wechsel der Tischeinlage (Bild 4, 8)

• Bei Verschleiß oder Beschädigung ist die Tischeinlage (6) zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr.
  • Sägeblattschutz (2) abnehmen (siehe 6.6).
• Setzen Sie den Gabel-Ringschlüssel (31) mit der Spitze an der Drehscheibe (13) an. Drehen Sie die Scheibe (13) mit dem Schlüssel im Uhrzeigersinn, um die Tischeinlage zu lösen.
  • Die verschlissene Tischeinlage (6) herausnehmen.
  • Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.
• Warnung! Das Werkstück darf in Zuführ- richtung nicht von der Tischeinlage blockiert werden!
• Die Höhe der Tischeinlage (6) zum Sägetisch (1) ist werkseitig eingestellt. Überprüfen Sie die Einstellung regelmäßig mithilfe eines Objektes mit einer geraden Kante (z.B. Lineal, Winkellehre, etc.).
• Bei Bedarf kann die Tischeinlage (6) in der Höhe mittels Innensechskantschrauben (40) nachjustiert werden.
• Warnung! An der Vorderseite darf die Auflagefläche der Tischeinlage (6) nicht überstehen!
• Warnung! An der Rückseite darf sich die Auflagefläche der Tischeinlage (6) nicht unterhalb des Sägetisches (1) befinden.

6.4 Spaltkeil in Arbeitsposition bringen (Bild 5, 6)

Warnung! Im Auslieferungszustand befindet sich der Spaltkeil (5) in Transportposition. Befestigen Sie den Spaltkeil (5), wie nachfolgend beschrieben, für den Betrieb immer in der obersten Position (Arbeitsposition).

• Sägeblatt (4) mittels Handrad (8) auf maximale Schnitttiefe einstellen, in die 0° Stellung bringen und arretieren.
  • Demontieren Sie den Sägeblattschutz (2) und die Tischeinlage (6) (siehe 6.6, 6.3).
• Drehen Sie den Befestigungshebel (19) nach oben, um den Spaltkeil (5) zu lockern.
• Drücken Sie den Spaltkeil (5) zur Seite, um die Rastposition der Transportstellung zu lösen. (siehe Bild 5b, Pfeil A)
• Bei zur Seite gedrücktem Spaltkeil (5), führen Sie den Spaltkeil (5) nach oben in die Arbeitsposition. (siehe Bild 5b, Pfeil B)
• Gefahr! Der Spaltkeil (5) muss in der obersten Position einrasten! Sobald der Spaltkeil

(5) in der obersten Position eingerastet ist, drückt die Befestigungsplatte (20) den Spaltkeil (5) wieder nach innen.
- Stellen Sie vor dem Festspannen des Spaltkeils sicher, dass der Abstand zwischen Sägeblatt (4) und Spaltkeil (5) 3 bis 8 mm beträgt. (vgl. Bild 5d)
• Fixieren Sie den Spaltkeil (5) mittels Befestigungshebel (19).
- Warnung! Der Spaltkeil (5) muss sicher fixiert sein.
- Hinweis! Eine unzureichende Spannkraft des Befestigungshebels (19) können Sie durch Festziehen der selbstsichernden Mutter (53) nachjustieren. Um die selbstsichernde Mutter (53) zugänglich zu machen, lösen Sie die Kreuzschlitzschraube (52) und nehmen die Abdeckung (51) ab.
- Tischeinlage (6) und Sägeblattschutz (2) wieder montieren. (siehe 6.6, 6.3)

6.5 Spaltkeilposition prüfen und ggf. nachjustieren (Bild 7)

Die Position des Spaltkeils (5) zum Sägeblatt (4) ist werksseitig eingestellt. Überprüfen Sie vor Arbeitsbeginn die Einstellung um stets ein sicheres Arbeiten zu gewährleisten.

Der Spaltkeil (5) muss sich zentrisch auf einer gedachten verlängerten Ebene hinter dem Sägeblatt (4) befin den, sodass kein Verklemmen des Schnittguts möglich ist.

• Bei Bedarf kann der Spaltkeil (5) in allen Richtungen relativ zur Schnittebene nachjustiert werden.
• Lockern Sie die beiden Innensechskantschrauben (49).
• Durch Ein- oder Herausdrehen der Madenschraube (50) können Sie den Spaltkeil (5) über die volle Schnitthöhe hinweg parallel zur Schnittebene einstellen.
• Solange die Innensechskantschrauben (49) gelockert sind, können Sie den Spaltkeil (5) quer zur Schnittebene frei ausrichten.
• Hinweis! Legen Sie an beide Seiten des Sägeblattes (4) ein Objekt mit gerader Kante (z.B Lineal). Stellen Sie damit sicher, dass der Spaltkeil (5) nicht aus der Schnittebene des Sägeblattes (4) hervorsteht.
• Schrauben Sie die Innensechskantschrauben (49) wieder fest und kontrollieren Sie die Einstellung.
  • Vorsicht! Ziehen Sie die beiden Innensechskantschrauben (49) gleich stark fest.

D

6.6 Montage/Wechsel Sägeblattschutz (Bild 9)

• Gefahr! Befestigen Sie den Sägeblattschutz (2) vor dem Betrieb immer am Spaltkeil (5).
- Stellen Sie zur Montage sicher, dass der Exzenterhebel (39) geöffnet ist, d.h. in Richtung Vorderkante des Sägeblattschutzes (2) gerichtet ist.
- Führen Sie den Sägeblattschutz (2) mittig auf den Spaltkeil (5) und hängen Sie zuerst den hinteren Stift in die Aussparung (18) am Spaltkeil.
- Neigen Sie anschließend den Sägeblattschutz (2) nach unten bis auch der vordere Stift in der Aussparung (18) am Spaltkeil aufliegt.
Spannen Sie den Sägeblattschutz (2) fest, indem Sie den Exzenterhebel (39) nach hinten drücken, d.h. Richtung Rückseite der Maschine.
- Warnung! Der Sägeblattschutz (2) muss sich durch sein Eigengewicht immer selbstständig auf das Sägegut absenken.
- Prüfen Sie den Sägeblattschutz (2) nach der Montage auf die korrekte Funktion, indem Sie diesen nach oben heben und loslassen.

6.7 Montage/Wechsel des Sägeblattes (Bild 10)

• Vor Austausch des Sägeblattes: Netzstecker ziehen!
• Tragen Sie beim Sägeblattwechsel Handschuhe, um Verletzungen zu vermeiden!
• Sägeblattschutz und Tischeinlage demontieren (siehe 6.6, 6.3).
• Lösen Sie den Befestigungshebel (19), um den Arbeitsbereich zugänglich zu machen.
• Schraube (15) lösen, indem man einen Schlüssel (30) an der Schraube (15) ansetzt und mit einem weiteren Schlüssel (31) an der Motorwelle ansetzt, um Gegenzuhalten.
  • Vorsicht! Schraube (15) in Rotationsrichtung des Sägeblattes drehen.
• Äußeren Flansch und altes Sägeblatt (4) vom inneren Flansch abnehmen.
• Sägeblattflansche vor der Montage des neuen Sägeblattes sorgfältig reinigen.
  Das neue Sägeblatt (4) in umgekehrter Reihenfolge wieder einsetzen und festziehen.
• Warnung! Laufrichtung beachten, die Schnittschräge der Zähne muss in Laufrichtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Sägeblattschutz).
• Befestigungshebel (19) wieder fixieren und Spaltkeil, Tischeinlage sowie Sägeblattschutz

montieren bzw. einstellen (siehe 6.5, 6.3, 6.6).
- Bevor Sie mit der Säge wieder arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.
- Warnung! Nach jedem Sägeblattwechsel prüfen, ob der Sägeblattschutz (2) nach den Anforderungen öffnet und wieder schließt. Zusätzlich prüfen, ob das Sägeblatt (4) frei in dem Sägeblattschutz (2) läuft.
- Warnung! Nach jedem Sägeblattwechsel prüfen, ob das Sägeblatt (4) in senkrechter Stellung sowie auf 45° gekippt, frei in der Tischeinlage (6) läuft.
- Warnung! Eine verschlissene oder beschädigte Tischeinlage (6) muss umgehend ausgetauscht werden (siehe 6.3).
- Warnung! Das Wechseln und Ausrichten des Sägeblattes (4) muss ordnungsgemäß ausgeführt werden.

6.8 Anschluss für Staubabsaugung (Bild 11) Eine Anschlussmöglichkeit zur Staubabsaugung ist am Absaugadapter (16) am Gehäuse gegeben. Sie können z.B. einen Nass-Trockensauger (nicht im Lieferumfang enthalten) am Absaugadapter (16) anschließen.

6.9 Montage/ Demontage Parallelanschlag (Bild 12)

• Öffnen Sie die beiden Verriegelungsbolzen (27) an der Vorder- und Rückseite am Parallelanschlag (7), indem Sie die Verriegelungsbolzen (27) um 90° nach oben drehen.
• Zum Montieren des Parallelanschlags (7) verfahren Sie die Position der Führungsschrauben (28) soweit nach außen, dass Sie den Parallelanschlag (7) neben dem Sägetisch (1) aufsetzen können.
• Reinigen Sie die Auflageflächen am Parallelschlag sowie die Führungsschiene (24) von Spänen, Staub oder sonstige Verschmutzungen.
• Führen Sie den Parallelanschlag (7) ca. um 45° geneigt mit der Aussparung auf die Führungsschrauben (28).
• Neigen Sie den Parallelanschlag (7) nach unten. Achten Sie darauf, dass der Parallelanschlag (7) und die Sicherungsschraube (29) ineinandergreifen. Die Aufnahme des Parallelanschlags (7) soll über die ganze Breite fest auf der Führungsschiene (24) aufliegen und darf nicht wackelig sein.
• Sichern Sie den Parallelanschlag (7) durch Schließen der beiden Verriegelungsbolzen (27).

D

- Um den Parallelanschlag (7) wieder abzunehmen, gehen Sie in umgekehrter Reihenfolge vor.

7. Bedienung

7.1 Ein-/ Ausschalter (Bild 1, 13 / Pos. 11)

- Durch Drücken der grünen Taste „I“ kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.

- Die rote Taste „0“ wird durch die Taster-Abdeckung (37) verdeckt. Um die Säge auszuschalten, betätigen Sie die Taster-Abdeckung (37).

Der Motor dieses Geräts ist mit einem Überlastschalter (12) gegen Überlastung geschützt. Bei Überschreiten des Nennstroms schaltet der Überlastschalter (12) das Gerät aus.

- Lassen Sie das Gerät mehrere Minuten abkühlen.

• Drücken Sie den Überlastschalter (12).

- Schalten Sie das Gerät durch Drücken der grünen Taste „I“ ein.

7.2 Schnitttiefe (Bild 1,14)

Durch Drehen des Handrads (8), kann das Sägeblatt (4) auf die gewünschte Schnittiefe eingestellt werden.

Warnung! Reduzieren Sie die Gefahr mit dem Sägeblatt (4) in Berührung zu kommen, indem Sie die Schnitttiefe des Sägeblattes immer an die Dicke des Werkstücks anpassen.

Faustregel: Das Sägeblatt (4) soll nur soweit wie nötig ein- bzw. ausgefahren werden, sodass die Zahnspitzen des Sägeblattes sichtbar über dem Werkstück hervorstehen.

Entgegen dem Uhrzeigersinn:

kleinere Schnittiefe

Im Uhrzeigersinn:

größere Schnittiefe

7.3 Parallelanschlag

Zum Längsschneiden von Holzteilen muss der Parallelanschlag (7) verwendet werden. Stellen Sie bei der Montage oder Einstellung des Parallelanschlags sicher, dass der Parallelanschlag (7) parallel zum Sägeblatt (4) ausgerichtet ist. Nehmen Sie für Längsschnitte den Queranschlag

(14) vom Sägetisch (1) ab und verstauen diesen an der vorgesehenen Halterung.

7.3.1 Auswahl der Parallelanschlagposition (Bild 15)

Je nach Bedarf und Zweck kann der Parallelanschlag (7) an 3 verschiedenen Positionen befestigt werden. Das Montieren des Parallelanschlags (7) auf der Führungsschiene (24) erfolgt jeweils wie in 6.9 beschrieben.

• Für geringere Schnittbreiten befestigen Sie den Parallelanschlag (7) an den rechten inneren Führungsschrauben (28) (vgl. Bild 15a).
• Um die maximal mögliche Schnittbreite ausnutzen zu können, befestigen die den Parallelanschlag (7) an den rechten äußeren Führungsschrauben (28) (vgl. Bild 15b). Hinweis! In dieser Position können Sie nur Werkstücke ab einer Breite von 11 cm bearbeiten.
  Der Parallelanschlag (7) kann auch auf der linken Seite des Sägeblattes (4) befestigt werden (vgl. Bild 15c). Hinweis! Die Schnittbreite kann hierbei nicht an der Skala (25 bzw. 26) abgelesen werden, sondern muss mittels passendem Messwerkzeug (z.B. Zollstock) eingestellt werden.

7.3.2 Einstellung der klappbaren Anschlagschiene (Bild 16, 17)

Die klappbare Anschlagschiene (23) erfüllt je nach Anwendung zwei verschiedene Funktionen. Dies kann entweder eine Verringerung der Anschlaghöhe des Parallelanschlags (7) für schmale Werkstücke sein oder als Auflagefläche für hohe Schnittbreiten dienen.

Anschlaghöhe (Bild 16)

• Warnung! Die Anschlaghöhe muss immer so eingestellt werden, dass das Werkstück bestmöglich vorbei am Sägeblatt (4) geführt werden kann.
• Der mitgelieferte Parallelanschlag (7) muss zum Längsschneiden von schmalen Holzteilen mit nach unten geklappter Anschlagschiene (23) verwendet werden (vgl. Bild 16a).
• Zum Längsschneiden von breiteren Holzteilen bis max. 33cm kann der Parallelanschlag (7) ebenso mit nach oben weggeklappter Anschlagschiene (23) verwendet werden (vgl. Bild 16b).

Auflagefläche (Bild 17)

- Warnung! Für Schnittbreiten größer als 33 cm muss die Anschlagschiene (23) ganz nach unten geklappt werden, sodass die Auf-

D

lagefläche der klappbaren Anschlagschiene (23) die gleiche Höhe aufweist wie die Oberfläche des Sägetisches (1).

- Achten Sie besonders bei großen Schnittbreiten darauf, dass das Werkstück sicher auf dem Sägetisch (1) sowie auf der klappbaren Anschlagschiene (23) aufliegt und sich nicht verklemmen kann.

7.3.3 Schnittbreite (Bild 15-18)

• Montieren Sie den Parallelanschlag (7) auf der Führungsschiene (24) wie in 6.9 beschrieben.
• Wenn der Parallelanschlag (7) an den rechten inneren Führungsschrauben (28) angebracht ist, lesen Sie die eingestellte Schnittbreite an der Hauptskala (25) ab.
• Hinweis! Wenn Sie für schmale Schnittbreiten die Anschlagschiene (23) über den Sägetisch (1) klappen, reduziert dies die tatsächliche Schnittbreite um 5 cm im Vergleich zur abgelesenen Schnittbreite.
• Wenn der Parallelanschlag (7) an den rechten äußeren Führungsschrauben (28) angebracht ist, lesen Sie die eingestellte Schnittbreite an der Verbreiterungsskala (26) ab.
• Ziehen Sie den Spannhebel (42) nach oben, um die Führungsschiene (24) zu lockern.
  • Durch Drehen des Drehknopfs (46) können Sie die Schnittbreite stufenlos einstellen.
• Verschieben Sie die Führungsschiene (24) mit dem Drehknopf (46) soweit, bis der Zeiger (54) mit dem gewünschten Maß auf der Skala (25 bzw. 26) übereinstimmt.
• Fixieren Sie die eingestellte Schnittbreite durch Drücken des Spannhebels (42) nach unten.
• Hinweis! Bei einer Abweichung der eingestellten zur tatsächlichen Schnittbreite können Sie den Zeiger (54) nachjustieren. Der Zeiger (54) ist durch Länglöcher mit der Führungsschiene (24) verschraubt.

7.3.4 Klemmkraft nachjustieren (Bild 18)

Gefahr! Stellen Sie immer sicher, dass der Parallelanschlag (7) sicher auf der Führungsschiene (24) fi xiert ist und die Führungsschiene (24) nicht verrutschen kann.

- Bei Bedarf kann die Spannkraft des Spannhebels (42) nachjustiert werden.

- Lockern Sie dazu die Mutter (44) und schrauben Sie die Gewindemuffe (43) soweit aus oder ein, bis die gewünschte Spannkraft erreicht ist.

- Fixieren Sie anschließend die Gewindemuffe (43) wieder mit der Mutter (44).

7.4 Querschnitte

Nehmen Sie für Querschnitte den Parallelanschlag (7) vom Sägetisch (1) ab.

Zum Querschneiden von Holzteilen muss der Queranschlag (14) verwendet werden.

7.4.1 Querschnitt mit fi xiertem Schiebeschlitten (Bild 19)

- Stellen Sie sicher, dass der Schiebeschlitten (41) fest mit dem Sägetisch (1) verriegelt ist. Der Rasthebel (60) an der Unterseite des Sägetisches (1) soll quer zur Schnittrichtung zeigen (vgl. Bild 19a).

- Der Queranschlag (14) kann sowohl links vom Sägeblatt (4), also in der Nut (22) des Schiebeschlittens (41) oder rechts vom Sägeblatt (4), in der Nut (21) des Sägetisches (1) verwendet werden.

• Feststellschraube (36) lockern.

• Anschlagschiene (34) drehen, bis der Pfeil auf das gewünschte Winkelmaß zeigt.

- Der Queranschlag (14) besitzt Raststellungen an den Positionen 90°, 75°, 60°, 45°, 30°, an denen die Anschlagschiene (34) hörbar einrastet. Sobald die Anschlagschiene eingerastet ist, muss die Stellung mittels Feststellschraube (36) fixiert werden.

- Sollten andere Winkeleinstellungen benötigt werden, so wird die Anschlagschiene (34) nur über die Flügelschraube (35) fixiert.

• Feststellschraube (36) wieder festziehen.

- Kontrollieren Sie den Abstand zwischen Anschlagschiene (34) und Sägeblatt (4).

- Warnung! Anschlagschiene (34) nicht zu weit in Richtung Sägeblatt (4) schieben. Der Abstand zwischen Anschlagschiene (34) und Sägeblatt (4) sollte ca. 2 cm betragen.

- Falls notwendig die beiden Flügelschrauben (35) lockern und Anschlagschiene (34) einstellen.

• Flügelschrauben (35) wieder festziehen.

7.4.2 Querschnitt mit beweglichem Schiebeschlitten (Bild 20)

• Schieben Sie den Queranschlag in die Nut (22) des Schiebeschlittens (41).

- Stellen Sie den Queranschlag (14) mit der Fixierschraube (38) je nach Schnittbreite an dem Schiebeschlitten (41) fest.

- Entriegeln Sie den Schiebeschlitten (41), indem Sie den Rasthebel (60) um 90° in Schnittrichtung drehen (vgl. Bild 20a).

D

• Warnung! Der Rasthebel (60) muss komplett geöffnet sein, sodass der Schiebeschlitten (41) während dem Schnittvorgang nicht eigenständig einrasten kann.
  Die Einstellung des Winkels am Queranschlag (14) sowie der Abstand der Anschlagschiene (34) zum Sägeblatt (4) erfolgt wie in 7.4.1 beschrieben.

7.5 Winkeleinstellung Sägeblatt (Bild 13, 14)

• Lockern Sie den Feststellhebel (9), indem Sie diesen nach unten schwenken.
• Verstellen Sie den Sägeblattwinkel, indem Sie das Handrad (8) schieben bis der Zeiger (56) mit dem gewünschten Maß auf der Winkelskala (55) übereinstimmt.
  • Fixieren Sie das Winkelmaß durch Anziehen des Feststellhebels (9).
• Hinweis! Bei einer Abweichung zur Winkelskala (55) können Sie den Zeiger (56) nachjustieren. Der Zeiger (56) ist durch ein Langloch an der Maschine verschraubt. (vgl. Bild 22b)

Endanschlag für Sägeblattwinkel nachjustieren (Bild 13, 21)

Bei Bedarf kann der Endanschlag für die Winkeleinstellung des Sägeblattes bei 0° sowie bei 45° nachjustiert werden.

• Lockern Sie dazu die Justierschraube für 0° (32) bzw. die Justierschraube für 45° (33).
• Stellen Sie den Winkel zwischen Sägeblatt (4) und Sägetisch (1) mit einem geeigneten Messwerkzeug (z.B. 90°-Winkel, Winkellehre) auf 90° bzw. 45°.
• Fixieren Sie den Sägeblattwinkel mit dem Feststellhebel (9).
• Drehen Sie die Exzenterplatte für 0° (61) bzw. für 45° (62) auf der Innenseite der Maschine soweit, bis diese an der inneren Sägeblattauf-hängung anliegt.
• Sichern Sie die Einstellung durch Festdrehen der Justierschraube (32 bzw. 33).

Klemmkraft des Feststellhebels nachjustieren (Bild 22)

• Demontieren Sie das Handrad (8). Lösen Sie dazu die Innensechskantschraube (57) und ziehen Sie das Handrad (8) nach außen ab.
• Lösen Sie die Innensechskantschraube (58) und ziehen Sie den Feststellhebel (9) von der Sechskantschraube (59) ab.
• Stecken Sie den Feststellhebel (9) um eine Rasterposition versetzt auf die Sechskantschraube (59).

Sichern Sie den Feststellhebel (9) mit der Innensechskantschraube (58).
- Stecken Sie das Handrad (8) wieder auf und sichern dies mit der Innensechskantschraube (57).

8. Betrieb

Warnung!

• Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.
  Nach den Einschalten der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.
  • Achtung beim Einschneiden!
  • Betreiben Sie das Gerät nur mit Absaugung.
• Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

8.1 Ausführen von Längsschnitten (Bild 23)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.

Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die flache Seite auf dem Sägetisch (1) aufliegt.

Der Sägeblattschutz (2) muß immer auf das Werkstück abgesenkt werden.

Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

• Parallelanschlag (7) entsprechend der Werkstückhöhe und der gewünschten Breite einstellen. (siehe 7.3)
• Säge einschalten
• Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (4) schieben.
• Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschlages) nur bis zu Schutzhaubenvorderkante.
• Werkstück immer bis zum Ende des Spaltkeils (5) durchschieben.
• Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (4) wieder in Ruhestellung befindet.
• Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollständer etc.)

D

8.1.1 Schneiden schmaler Werkstücke (Bild 24)

Längsschnitte von Werkstücken mit einer Breite von weniger als 150 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (3) durchgeführt werden. Schiebestock ist im Lieferumfang enthalten. Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen. Halten Sie den Schiebestock (3) stets griff bereit in der dafür vorgesehenen Halterung.

8.1.2 Schneiden sehr schmaler Werkstücke (Bild 25)

• Für Längsschnitte von sehr schmalen Werkstücken mit einer Breite von 50 mm und weniger ist unbedingt ein Schiebeholz zu verwenden.
• Dabei ist die niedrige Führungsfläche des Parallelanschlages zu bevorzugen.
• Schiebeholz nicht im Lieferumfang enthalten! (Erhältlich im einschlägigen Fachhandel) Verschlissenes Schiebeholz rechtzeitig ersetzen.

8.2 Ausführung von Schrägschnitten mit geneigtem Sägeblatt (Bild 13, 26)

Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelschlages (7) durchgeführt. Wenn Sie beim Schrägschneiden das Sägeblatt (4) nach links neigen, positionieren Sie den Parallelanschlag (7) auf der rechten Seite des Sägeblattes (4). Führen Sie das Werkstück zwischen Sägeblatt (4) und Parallelanschlag (7).

• Sägeblatt (4) auf das gewünschte Winkelmaß einstellen. (siehe 7.5.)
• Parallelanschlag (7) je nach Werkstückbreite und -höhe einstellen (siehe 7.3)
  • Schnitt entsprechend der Werkstückbreite durchführen (siehe 8.1.1 und 8.1.2)

8.3 Ausführung von Querschnitten (Bild 27, 28)

• Queranschlag (14) in die entsprechende Nut (21 bzw. 22) einschieben, Schiebeschlitten (41), gewünschtes Winkelmaß sowie Anschlagschiene (34) einstellen (siehe 7.4).
• Werkstück fest gegen den Queranschlag (14) drücken.
• Säge einschalten.

• Queranschlag (14) und Werkstück in Richtung des Sägeblattes schieben, um den Schnitt auszuführen.

• Warnung!
  Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird.

• Queranschlag (14) immer so weit vorschieben, bis das Werkstück vollständig durchgeschnitten ist.
• Säge wieder ausschalten. Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.

9. Transport

Transportieren Sie die Maschine nur durch Anheben am Sägetisch. Verwenden Sie Schutzvorrichtungen wie Sägeblattschutz, Anschlagschienen niemals zur Handhabung oder Transport.

10. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

11. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen.

11.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass

D

kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Überprüfen Sie die Absaugkanäle regelmäßig. Zur Reinigung sowie um Verstopfungen in den Absaugkanälen zu beseitigen, lösen Sie die Kreuzschlitzschraube (64) und nehmen die Abdeckung (63) ab (vgl. Bild 29). Vorsicht! Das Sägeblatt ist frei zugänglich, tragen Sie Schutzhandschuhe.

11.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

11.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

11.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.Einhell-Service.com

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehör von kwb ! www.kwb.eu [e-mail]

12. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Zur Rückgabe stehen in Ihrer Nähe kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung der Geräte zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

Auch Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro-oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemöglichkeiten vor Ort.

Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.

Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile*Kohlebürsten,Keilriemen,Tischeinlage,Schiebestock
Verbrauchsmaterial/Verbrauchsteile*Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
  Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Union erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt der Ausschluss für den gewerblichen, handwerklichen oder beruflichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und Wartung entstanden sind.
   Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ....) Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
   Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt. Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

5. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

6. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

7. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner. Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)

Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

Einhell

SERVICE

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

ZUBEHÖR

PRODUKT-INFORMATIONEN

PREIS-INFORMATIONEN

VERFÜGBARKEITEN

TRACK & TRACE

GARANTIEVER- LÄNGERUNGEN

REPARATUR- SERVICE

SERVICE-STELLEN VOR ORT

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: 09951 - 959 2000

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

GB

Danger!

10. Byta ut nätkabeln

Fara!

4. Technische gegevens

Wisselstroommotor .....220-240V \~ 50Hz Vermogen P ..... S1 1800 W · S6 25% 2000 watt Nullasttoerental n₀ .....4200 min⁻¹ Hardmetalen zaagblad ...Ø 254 x Ø 30 x 2,9 mm Aantal tanden..... 24 Snijhoogte max. ..... 85 mm / 90° ..... 55 mm / 45° Hoogteverstelling .....traploos 0 - 85 mm Zaagblad zwenkbaar .....traploos 0° - 45° Dwarsaanslag hoek ..... traploos -60° - + 60° Afzuigaansluiting .....Ø 36 mm Gewicht ..... ca. 22,2 kg Beschermklasse: ..... II/☐ Dikte van de spleetbout: ..... 2,3 mm

Tischkreissäge\* TP-CC 10 T (Einhell)

□2014/29/EU
□2005/32/EC_2009/125/EC
□(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
□(EU)2016/426
Notified Body:
□(EU)2016/425
2011/65/EU_(EU)2015/863

X 2006/42/EC
X Annex IV
Notified Body: TÜV SÜD Product Service GmbH Zertifizierstellen (NB 0123); Ridlerstraße 65; 80339 München; Germany Reg. No.: M6A 024192 2054 Rev. 00

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured L_max = dB(A) ; guaranteed L_max = dB(A)

P = kW; L/∅ = cm

Notified Body:

□ 2012/46/EU_(EU)2016/1628

Emission No.:

Standard References: EN 62841-1; EN IEC 62841-3-1; EN IEC 55014-1; EN IEC 55014-2; EN IEC 61000-3-2; EN 61000-3-3

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 05.09.2023

Andreas Weichselgartner/General-Manager

First CE: 23

Art.-No.: 43.404.35 I.-No.: 21012
