Produkttyp	Notebook
Marke	Fujitsu
Modell	Amilo Xa 3530
Abmessungen (B x T x H)	398 mm x 295 mm x 37,7 / 44,5 mm
Gewicht (mit Akku)	Ca. 3,6 kg
Stromversorgung	Netzteil 90 W oder 120 W, Eingang 100-240 V, Ausgang 20 V
Prozessor	AMD (je nach Konfiguration)
Arbeitsspeicher	Nicht angegeben (wahrscheinlich 2 bis 4 GB)
Speicher	SATA-Festplatte, Möglichkeit von RAID 0/1 mit zweiter Festplatte
Bildschirm	15,4 Zoll (wahrscheinlich)
Anschlüsse	3 USB-Anschlüsse, 1 kombinierter eSATA/USB-Anschluss, FireWire, HDMI, VGA, LAN, WLAN, Infrarot
Audio	Stereo-Lautsprecher, Line-Eingang, Mikrofon, Kopfhörer
Optisches Laufwerk	CD/DVD-Laufwerk/-Brenner, je nach Konfiguration Blu-ray
Multimedia	Integrierte Webcam, digitale Mikrofone, TV-Tuner (je nach Modell)
Kartenleser	5-in-1 (Multi-Format)
Grafik	Hybrid-Grafiktechnologie (integriert + dedizierte Karte)
Sicherheit	Kensington-Schloss, BIOS-Passwortschutz
Betriebssystem	Vorinstalliertes Windows Vista
Betriebstemperatur	5 °C bis 35 °C
Mitgeliefertes Zubehör	Netzteil, Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - Amilo Xa 3530 FUJITSU

Wie führe ich die erste Inbetriebnahme des Fujitsu Amilo Xa 3530 durch?

Packen Sie das Notebook aus, prüfen Sie auf Schäden, wählen Sie einen stabilen und belüfteten Standort. Schließen Sie das Netzteil an (zuerst das DC-Kabel, dann das Netzkabel an die Steckdose). Schalten Sie das Gerät ein; die Installation des Betriebssystems (Windows Vista) startet automatisch. Folgen Sie den Anweisungen auf dem Bildschirm. Unterbrechen Sie während dieser Phase niemals die Stromversorgung.

Wie lade ich den Akku?

Der Akku lädt automatisch, wenn das Notebook an das Netzteil angeschlossen ist. Für eine vollständige Ladung lassen Sie das Gerät auch ausgeschaltet eingesteckt. Die Betriebsanzeige zeigt den Ladezustand an.

Wie verwende ich die Hybrid-Grafiktechnologie?

Drücken Sie die Schnellstarttaste (Hybrid-Taste) oder verwenden Sie die ATI Catalyst Control Center-Software, um zwischen dem Akku-Sparmodus (integrierte Grafik) und dem Leistungsmodus (dedizierte Karte) umzuschalten. Im Sparmodus werden Temperatur und Stromverbrauch reduziert.

Wie konfiguriere ich ein RAID mit zwei Festplatten?

Die zweite Festplatte muss von einem autorisierten Service installiert werden. Starten Sie dann das Programm AMD RAIDXpert über Start > Programme > AMD > RAID > RAIDXpert. Melden Sie sich mit Benutzername/Passwort 'admin' an. Folgen Sie der Hilfe, um ein RAID-0- oder RAID-1-Volume zu erstellen. Beachten Sie, dass die Konfiguration mehrere Stunden dauern kann.

Welche Anschlüsse sind für den Anschluss von Peripheriegeräten verfügbar?

Das Notebook bietet 3 USB-2.0-Anschlüsse, einen kombinierten eSATA/USB-Anschluss, einen FireWire-Anschluss (IEEE 1394), einen HDMI-Anschluss, einen VGA-Anschluss, eine LAN-Netzwerkbuchse, einen Kopfhörerausgang, einen Mikrofoneingang, einen Line-Eingang, einen 5-in-1-Kartenleser und je nach Modell eine TV-Antennenbuchse.

Wie greife ich auf das BIOS-Setup zu und schütze das Notebook mit einem Passwort?

Drücken Sie beim Start die entsprechende Taste (normalerweise F2), um das BIOS-Setup-Dienstprogramm aufzurufen. Dort finden Sie Optionen zum Festlegen eines Supervisor- oder Benutzerkennworts. Dies verhindert unbefugten Zugriff auf das System.

Was tun, wenn der Bildschirm beim Start schwarz bleibt?

Bei der ersten Inbetriebnahme wird ein Selbsttest durchgeführt. Der Bildschirm kann kurz dunkel bleiben oder flackern. Wenn dies anhält, überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Betriebsanzeige leuchtet. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Wie pflege und reinige ich das Notebook?

Schalten Sie das Gerät aus und ziehen Sie das Netzteil ab. Verwenden Sie ein weiches, trockenes Tuch (Mikrofaser) für Bildschirm und Gehäuse. Sprühen Sie niemals Flüssigkeit direkt auf. Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Blockieren Sie nicht die Lüftungsschlitze.

Wo finde ich Treiber und Updates?

Besuchen Sie die Website www.fujitsu-siemens.com/support. Dort finden Sie Treiber für Windows Vista sowie Handbücher und zusätzliche Software. Beachten Sie, dass die werkseitige Konfiguration nur Windows Vista unterstützt.

Wie setze ich das Notebook auf die Werkseinstellungen zurück?

Verwenden Sie die Sicherungskopie des Betriebssystems, die bei der ersten Inbetriebnahme erstellt wurde. Detaillierte Anweisungen zur Wiederherstellung der installierten Software finden Sie im Handbuch. Dieser Vorgang stellt den Auslieferungszustand wieder her.

BEDIENUNGSANLEITUNG Amilo Xa 3530 FUJITSU

ZweiteFestplatteimRAID-Verbund ..... ProgrammAMDRAIDXpertstartenunddieHilfeaufrufen ....

WeitereInformationen 3 Betriebsanleitung "AMILO Notebook" 3

AnschlüsseundBedienelemente 4

Wichtige Hinweise 5

Erstinbetriebnahmedes Notebook 6

Notebookauspackenundüberprüfen.... 6
Stellplatzauswählen 7
Netzadapteranschließen....8
Notebook zum ersten Mal einschalten 9

Technische Daten 10

Notebook 10

Netzadapter 10

...undergonomischesDesignmachenIhrAMILONotebookXa3530zueinem benutzerfreundlichenundzuverlässigenNotebook.

WennSieeinNotebookmiteinemMicrosoftWindows-Betriebssystemgekaufthaben, ist dieses bereits vorinstalliert und für Sie optimal konfiguriert. Das Notebook ist sofort startbereit, wennSieeszumerstenMaleinschalten.

IhrNotebookistmitneuesterTechnologieausgestattet,damitSielhre Computer-Erfahrungoptimalumsetzenkönnen.

•einLaufwerkzumLesenundBeschreibenvonCDs/DVDsundjenach Geräteausstattung,zumLesenvonBlu-ray-Discs

• dreiUSB-AnschlüssefüreineeinfacheErweiterungdurchGame-Pads, Druckerundmehr

- eineSATA-/USB-Kombinationsanschluss,umeineexterneSATA-Festplatteoder einweiteresUSB-Gerätanschließenzukönnen

- geräteabhängigeinezweiteFestplatte, umihrNotebookmitzweiFestplatten imRAID-Verbundbetreibenzukönnen

•LANundWirelessLANfürInternet-undNetzwerkzugang

- einFirewire-AnschlussfürdenschnellenDatenaustauschmitMultimedia-Geräten

- einHDMI-AnschlussfürdievolldigitaleÜbertragungvonAudio-undVideo-Daten

- eineintegrierteWebcamunddigitaleMikrofonefürdieverschiedenstenMultimedia-Anwendungen

- einMulti-Format-Kartenleser, umdigitale Fotos, Musikund Videoclipsschnell auflhrNotebookzuübertragen

- einintegrierterAudio-ControllerundStereo-LautsprecherfürechtenHörgenuss

- zusätzliche Ein-und Ausgänge für hochwertiges Audio-Zubehör

- jenachGeräteausstattungeinTV-TunerfürdenEmpfangterrestrischerFernsehprogramme

• eine Tastaturmitseparatem Ziffernblock

• ein On-Screen-Display zur visuellen Kontrolle der wichtigsten Einstellungen Ihres Notebooks

- Hybrid-Grafik für volle Leistung und akkuschonende Arbeitsweise bei weniger anspruchsvollenAnwendungen

Mit dem benutzerfreundlichen "BIOS-Setup-Utility" können Sie die Hardware Ihres Notebook steuern und Ihr System besser vor unbefugtem Zugriff schützen, indem SiedieleistungsfähigenPasswort-Eigenschaftennutzen.

DieseBetriebsanleitungzeigt Ihnen unter anderem, wie SielhrAMILONotebook in Betriebnehmen und bedienen.

Hybrid-Grafik

IhrNotebookistmiteinerHybrid-Grafik-Lösungausgestattet.

Bei weniger grafikintensiven Anwendungen, z. B. beim Abspielen von Videos, E-Mail und Internet-Surfen, wird die im Chipsatz integrierte Grafikeinheit verwendet. DassenktHitzeentwicklung, Geräuschpegelund Stromverbrauch. Die Akkulaufzeitsteigt (Batteriesparmodus).

Wenn viel Performance benötigt wird, etwa für Spiele, kann die zusätzliche Grafikkarte hinzugeschaltet werden. Beide Grafikkarten arbeiten gleichzeitig (Performancemodus).

▶ Sie können zwischen Batteriesparmodus und Performancemodus (je nach Zustand des AC-Adapters), per Schnell-Start-Taste (Hybrid-Key) oder über den Hardwaretreiber(ATI-Catalyst-Control-Center)wechseln.

ZweiteFestplatteimRAID-Verbund

Der Aus- und Einbau der zweiten Festplatte darf nur von autorisierten Servicepartnern der Fujitsu SiemensComputers GmbH durchgeführt werden. Durchunbefugten Aus-und Einbauerlischtder Garantieanspruch.

Weitere Informationen und Adressen unserer Servicepartner finden Sie im Internetunter"http://www.fujitsu-siemens.com/support".

RAID(RedundantArrayofIndependentDisks, auch: Disk-Array)isteinVerfahrenzur KombinationvonzweiFestplattenzueinerlogischenEinheit.

Ein so genannter Disk-Array lässt sich vorteilhaft zur Verbesserung der Performance oder alternativzuVerbesserungderFehlertoleranz(Datenschutz)einsetzen.

Fehlertoleranz wird mittels Datenredundanz ermöglicht. Bei Ausfall eines Laufwerks enthält ein anderes Laufwerk eine gespiegelte Kopie der Daten. Dadurch können Ausfall desBetriebssystemsoderDatenverlustverhindertwerden.

DasBetriebssystemerkenntalle FestplattenineinemDisk-Arrayalseineeinzigephysikalische Festplatte. Die einzelnen Festplatten in einem Disk-Array werden als "Member" (Mitglieder) bezeichnet. Angaben zur Konfiguration eines Members werden im reservierten Sektor der Festplatte aufgezeichnet. Durch diese Angaben kann die Festplatte als ein Member identifiziert werden.

Gewöhnlichlassensich Festplattendurchverschiedene Verfahrenmiteinanderkombinieren. Diese Verfahrenwerdenalsunterschiedliche RAID-Levelsbezeichnet. Die unterschiedlichen RAID-Levels verkörpern verschiedene Performance- und Sicherheitsstufen sowie Implementierungskosten.

AbhängigvonderFestplattengrößekanndieKombinationvonzwei FestplattenzueinemRAID-VerbundmehrereStundendauern.Während diesesZeitraumeswirdIhrDisplayschwarz.

ProgrammAMDRAIDXpertstartenunddieHilfeaufrufen

Rufen Sie das Programm AMD RAIDXpert auf, indem Sie auf Startmenü - Alle Programme-AMD-RAID-RAIDXpertklicken.
▶ Bestätigen Sie die Sicherheitsabfrage mit Fortsetzen.
▶ GebenSiealsAnmelde-IDundPasswortjeweils"admin"ein.
▶ DrückenSiedieEingabetaste.
→ DasProgramAMDRAIDXpertstartet.
▶ Klicken Sie am rechten oberen Rand auf Hilfe.
→ DieHilfezumProgrammAMDRAIDXpertwirdaufgerufen.

Weiterelnformationen

AllgemeineInformationenzulhremAMILONotebookfindenSiein derBetriebsanleitung"AMILONotebook".

Die Treiber für Windows Vista für Ihr AMILO Notebook finden Sie auf unsererInternetseite.WerkseitigunterstütztendieseGerätekeineanderen Betriebssysteme.FujitsuSiemensComputersübernimmtkeineHaftung beiderVerwendungandererBetriebsysteme.

SoftwarebezogeneTeiledieserAnleitungbeziehensichaufMicrosoft-Produkte, fallssiezumLieferumfangIhresAMILONotebookgehören.

BeachtenSiebeiderInstallationvonanderenSoftwareproduktendie BedienungsanleitungendesHerstellers.

Betriebsanleitung"AMILONotebook"

Die Betriebsanleitung "AMILO Notebook" finden Sie im Windows-Startmenü oder imInternetunter"www.fujitsu-siemens.com/support".

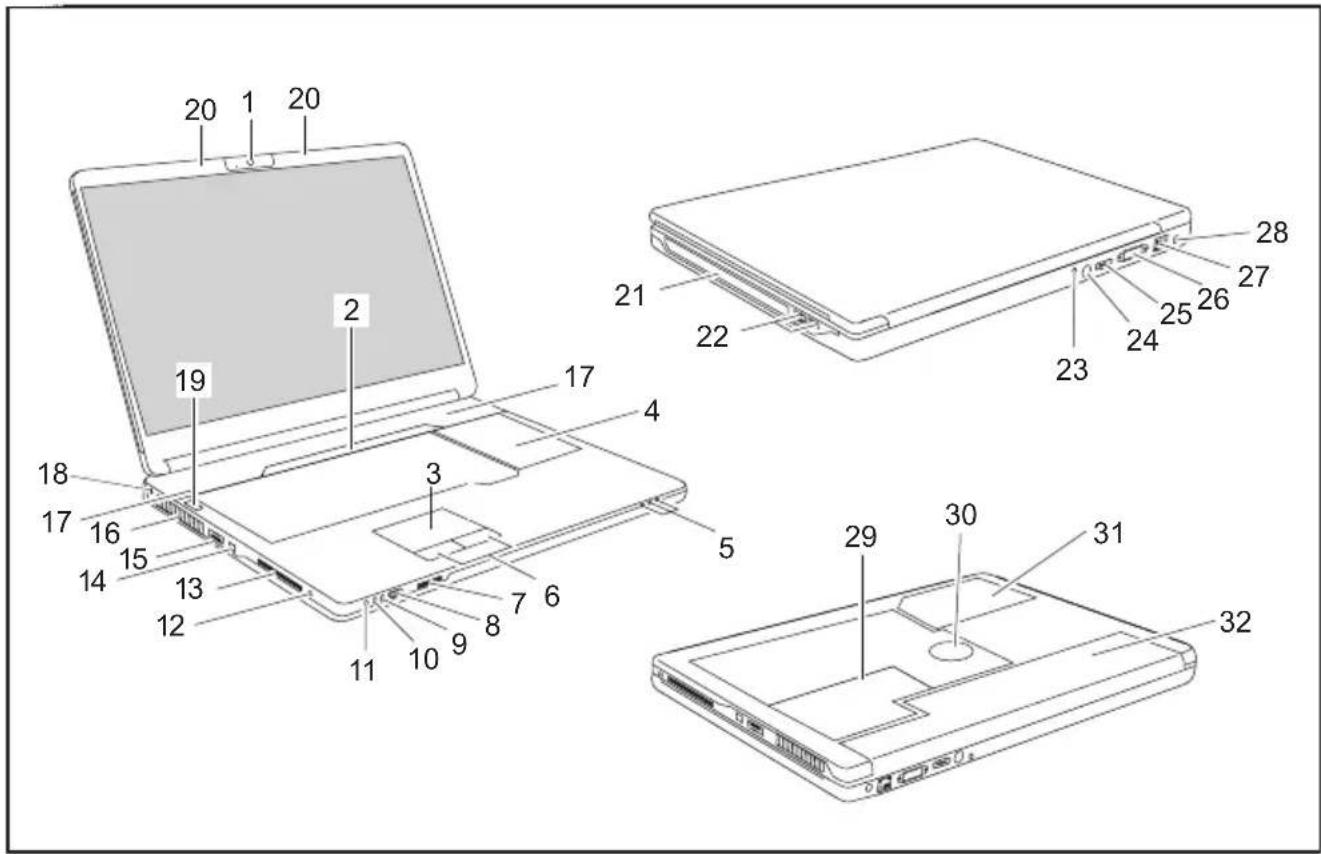

AnschlüsseundBedienelemente

IndiesemKapitelwerdendieeinzelnenHardware-KomponentenIhresNotebookvorgestellt. SieerhalteneineÜbersichtüberdieAnzeigenunddieAnschlüssedesNotebook.Machen SiesichmitdiesenElementenvertraut, bevorSiemitdemNotebookarbeiten.

1 = Webcam
2 = Multimedia-Board
3 = Touchpad
4 = TastaturmitseparatemZiffernblock
5 = Statusanzeigen
6 = Touchpad-Tasten
7 = 5-in-1-Kartenleser
8 = Infrarotschnittstelle für Fernbedienung
9 = Line-In-Anschluss
10 = Mikrofonanschluss
11= Kopfhöreranschluss
12 = SPDIF/Line-Out-Anschluss
13 = ExpressCard-Steckplatz mit Multimedia-Fernbedienung
14 = Firewire-Anschluss
15 = eSATA-/USB-Kombinationsanschluss
16 = Lüftungsschlitze

17 = Lautsprecher
18 = KensingtonLock-Vorrichtung
19 = Ein-/Ausschalter
20 = Mikrofone
21 = CD/DVD-Laufwerk
22 =USB-Anschlüsse
23 = Audio-/Video-Kombinationsanschluss
24 = Antennenkabel-Anschluss (geräteabhängig)
25 = HDMI-Anschluss
26 = VGA-Bildschirmanschluss
27 = Netzwerkanschluss
28 = Gleichspannungsbuchse(DCIN)
29 = Servicefach für Speicher und Festplatte 1
30 = Subwoofer
31 = ServicefachfürFestplatte2
32 = Akku

WichtigeHinweise

BeachtenSiedieSicherheitshinweiseimHandbuch"Sicherheit"undin derBetriebsanleitung"AMILONotebook".

VergewissernSiesichbeimAnschließeneinesKoaxialkabelsandenTV-Tuner,dass esrichtigmitdemErdungssystemdesGebäudesverbundenist.

ErstinbetriebnahmedesNotebook

Wenn Ihr Notebook miteinem Windows-Betriebssystemausgestattetist, sind die notwendigen Hardware treiber und diemit gelieferte Software bereits vor installiert.

DerErstinbetriebnahme-ProzesskannbeidemBetriebsystemMicrosoftVista, jenach Hard-undSoftwareausstattungbiszu20MinuteninAnspruchnehmen.

Beimerstmaligen Einschalten Ihres Notebook wir deine Systemprüfung durchgeführt. Unterschiedliche Meldungen können erscheinen. Das Display kann kurzzeitig dunkelbleiben oder flackern.

BefolgenSiedieAnweisungenamBildschirm.

SchaltenSielIhrNotebookwährenddesErstinbetriebnahme-ProzessesaufkeinenFall aus.

Bevor Sie zum ersten Mal mit Ihrem Notebook arbeiten können, müssen Sie den Akku aufladen.

Bei der Lieferung befindet sich der Akku im Akkufach oder im Beipack. Der Akku muss aufgeladensein, wenn Sielhr Notebookim Akkubetriebbenutzenwollen.

ImmobilenEinsatzversorgtdereingebauteAkkudasNotebookmitdererforderlichenEnergie. Die Betriebszeit können Sie erhöhen, wenn Sie die verfügbaren Energiesparfunktionen nutzen.

WennSiedasNotebookzuHauseoderimBürobenutzen, solltenSieesüberden NetzadapterbetreibenundnichtüberdenAkku.

WieSieexterneGeräte(z.B.Maus,Drucker)andasNotebookanschließen,istin derBetriebsanleitung"AMILONotebook"beschrieben.

Notebookauspackenundüberprüfen

Wenn Sie Transportschäden feststellen, informieren Sie unverzüglich Ihre Verkaufsstelle!

PackenSiealleTeileaus.
PrüfenSiedasNotebookaufsichtbareTransportschäden.

Wir empfehlen Ihnen, die Originalverpackung des Geräts nicht wegzuwerfen. BewahrenSiedieOriginalverpackungfüreineneventuellenWiederversandauf.

Stellplatzauswählen

BevorSieIhrNotebookaufstellen, solltenSieeinengeeignetenPlatzfürdas Notebookauswählen. BefolgenSiedabeidiefolgendenHinweise:

• Stellen Sie das Notebook und den Netzadapter niemals auf eine hitzeempfindliche Unterlage.AlsFolgekanndieUnterlagebeschädigtwerden.
• StellenSiedasNotebookniemalsaufeineweicheUnterlage(z.B.Teppich, Polstermöbel,Bett).DadurchkanndieBelüftungblockiertwerdenund alsFolgekönnenÜberhitzungsschädenentstehen.
• StellenSiedasNotebooknichtüberlängereZeitunmittelbarauf Ihren Beinenab.WährenddesnormalenBetriebserhitztsichdieUnterseite desNotebook.EinlängererHautkontaktkannunangenehmwerden odersogarzuVerbrennungenführen.
• StellenSiedasNotebookaufeinestabile,ebeneundrutschfeste Unterlage.BeachtenSie,dassdieGummifüßedesNotebookAbdrücke auf empfindlichen Oberflächen hinterlassen können.
• DerFreiraumumdasNotebookunddenNetzadaptermussmindestens100mm betragen,damiteineausreichendeBelüftunggegebenist.
• VerdeckenSieniemalsdieLüftungsschlitzedesNotebook.
  •DasNotebooksolltekeinenextremenUmgebungsbedingungenausgesetztwerden. SchützenSiedasNotebookvorStaub,FeuchtigkeitundHitze.

Netzadapteranschließen

BeachtenSiedieSicherheitshinweiseimbeigefügtenHandbuch"Sicherheit".

DiemitgelieferteNetzleitungentsprichtdenAnforderungendesLandes,indem SiedasNotebookgekaufthaben.AchtenSiedarauf,dassdieNetzleitungfür dasLandzugelassenist,indemsieverwendetwird.

DieNetzleitungdesNetzadaptersdarfnurdannaneineSteckdoseangeschlossen sein, wenndasNotebookamNetzadapterangeschlossenist.

Versichern Sie sich, dass die Stromaufnahme des Netzadapters nicht höher istalsdiedesStromnetzes, andas SiedenNetzadapteranschließen (siehe Kapitel "Technische Daten", "Netzadapter", Seite 10).

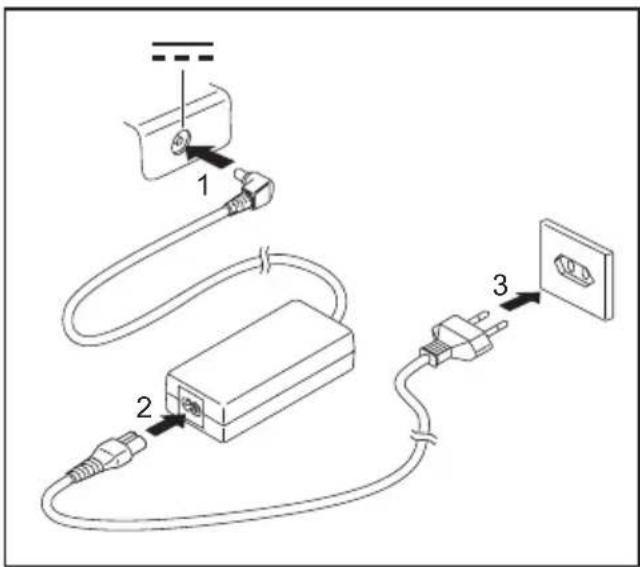

SchließenSiedieNetzadapterleitung(1) andieGleichspannungsbuchse(DCIN) desNotebookan.
▶ SchließenSiedieNetzleitung(2)an denNetzadapteran.
▶ SchließenSiedieNetzleitung(3)an eineSteckdosean.

NotebookzumerstenMaleinschalten

BeidiesemVorgangmussdasNotebooküberdenNetzadapter mitStromversorgtwerden.

WennSiedasNotebookzumerstenMaleinschalten, wirddiemitgelieferte Software installiert und konfiguriert. Da dieser Vorgang nicht unterbrochen werdendarf, solltenSieeinige ZeitdafüreinplanenunddasNotebooküber den NetzadapterandieNetzspannunganschließen.

WährendderInstallationdarfdasNotebooknurbeiAufforderungneugestartetwerden!

Siewerdenaufgefordert, eine Sicherungskopiedesvorinstallierten Betriebssystems zuerstellen. Mit Hilfeder Sicherungskopiekönnen Siespäterden Auslieferungszustand Ihres Notebookwiederherstellen.

InformationenzumWiederherstellendesBetriebssystems,derTreiber,Handbücherund von Spezialsoftware finden Sie im Handbuch zur Wiederherstellung installierter Software.

Um Ihnen die Inbetriebnahme Ihres Notebook zu erleichtern, ist das Betriebssystem aufderFestplattevorinstalliert.

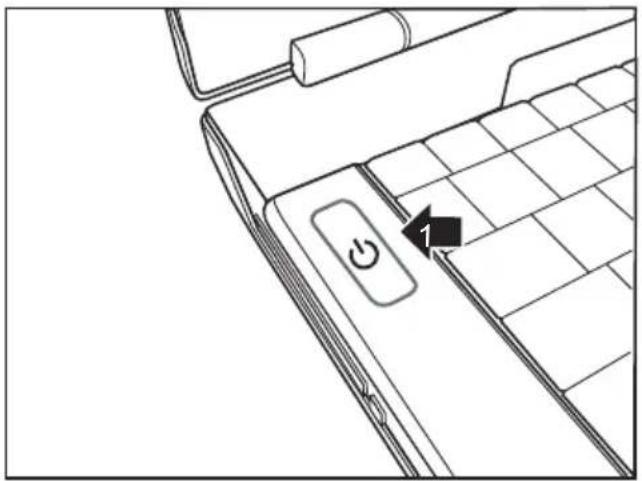

▶ SchaltenSiedasNotebookein(1).

BefolgenSiewährendderInstallationdieAnweisungenamBildschirm.
→ BeiUnklarheitenbezüglichderangefordertenEingabedatenlesenSiedas HandbuchdesBetriebssystems.

Wenn auf Ihrem Notebook ein Windows-Betriebssystem installiert ist, finden Sie weitere InformationenzumSystemsowieTreiber,Hilfsprogramme,Updates,Handbücherusw. aufIhremNotebookoderimInternetunter"www.fujitsu-siemens.com/support".

TechnischeDaten

Notebook

Umgebungsbedingungen
Betriebstemperatur	5 °C – 3 5 °C
Abmessungen
BreitexTiefexHöhe(Vorderseite/Rückseite)398mm	x295mmx37,7/44,5mm
Gewicht(inklusiveAkku)	etwa3,6kg

i

Das Datenblatt zu diesem Notebook bietet weitere technische Daten. Sie finden das Datenblatt auf Ihrem Notebook oder im Internet unter "www.fujitsu-siemens.com".

Netzadapter

ElektrischeDaten
Primär(geräteabhängig)	90Woder120W
Nennspannung	100V–240V(automatisch)
Nennfrequenz50Hz–60Hz(automatisch)
Sekundär
Nennspannung20V
MaximalerNennstrom(geräteabhängig)	4,5Aoder6,0A

Sie können jederzeit einen zusätzlichen Netzadapter und eine zusätzliche Netzleitung bestellen.
