BEDIENUNGSANLEITUNG RM-NS1000 SONY
Kurzanleitung ____ DE
Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.
Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
WARNUNG
Dieses Gerät hat keinen Netzschalter. Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.
WARNUNG
- Verwenden Sie ein geprüftes Netzkabel (2-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.
- Verwenden Sie ein Netzkabel (2-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere). Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.
WICHTIG
Das Namensschild befindet sich auf der Unterseite des Gerätes.
Für Kunden in Europa
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei jeglichen Angelegenheiten in Bezug auf Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantiedokumenten aufgeführten Anschriften.
Hinweise zur Verwendung
Hinweise zum LCD-Bildschirm
Der LCD-Bildschirm an diesem Gerät wird in einer Hochpräzisionstechnologie hergestellt, so dass der Anteil der funktionierenden Bildpunkte bei mindestens 99,99 % liegt. Nur ein sehr geringer Anteil an Bildpunkten „hängt“ und ist nie (schwarz) oder immer (rot, grün oder blau) zu sehen oder blinkt. Darüber hinaus können bei langer Nutzungsdauer solche „hängenden“ Bildpunkte aufgrund der physischen Eigenschaften eines Flüssigkristallbildschirms auch spontan auftreten. Bei diesen Phänomenen handelt es sich nicht um eine Fehlfunktion.
Inhaltsverzeichnis
Hinweise zur Verwendung ..... 57
Übersicht über die Funktionen ... 59
Paketinhalt 61
Unterstützte Systeme...... 61
Verwendung des Handbuchs auf
CD-ROM 62
Vorbereitungen 62
Betrachten der
Bedienungsanleitung
auf CD-ROM 62
Schritt 1 Anschließen der
Geräte 63
Vorbereiten der Geräte ...... 63
Anschließen des
USB-Kabels 63
Anschließen der Geräte ...... 65
Anschließen einer Kamera mit
Pelco-D/Pelco-P-Protokoll
(für den Einsatz in
Pelco-Modus) 66
Anschließen der Netzteil ..... 67
Schritt 2 Schalten Sie den
Netzschalter des Systemcontrollers ein, und melden Sie sich beim
System an. 68
Bei Verbindung mit dem Serie
NSR-1000 oder mit RealShot
Manager Advanced 68
E/A-Anschluss 70
Technische Daten 71
Abmessungen 72
Warenzeichen
• „IPELA“ und sind
Warenzeichen der Sony Corporation.
Andere in diesem Dokument erwähnte
Produkt- oder Systemnamen sind
Warenzeichen oder eingetragene
Warenzeichen ihrer jeweiligen Eigentümer.
In den Textabschnitten werden die Symbole
® und ™ nicht verwendet.
Übersicht über die Funktionen
Der Systemcontroller der RM-NS1000 dient zur Remotesteuerung diverser Funktionen innerhalb eines Überwachungssystems. Er kann an den Überwachungsserver oder einen Computer angeschlossen werden, über den Remotevorgänge erfolgen, und zum Überwachen oder Suchen nach bzw. Abspielen von aufgezeichneten Bildern verwendet werden. Der Systemcontroller verfügt über die Modi RM-NS1000 und Pelco und kann so entsprechend des Überwachungsservers, der Software und der Kameras eingesetzt werden.

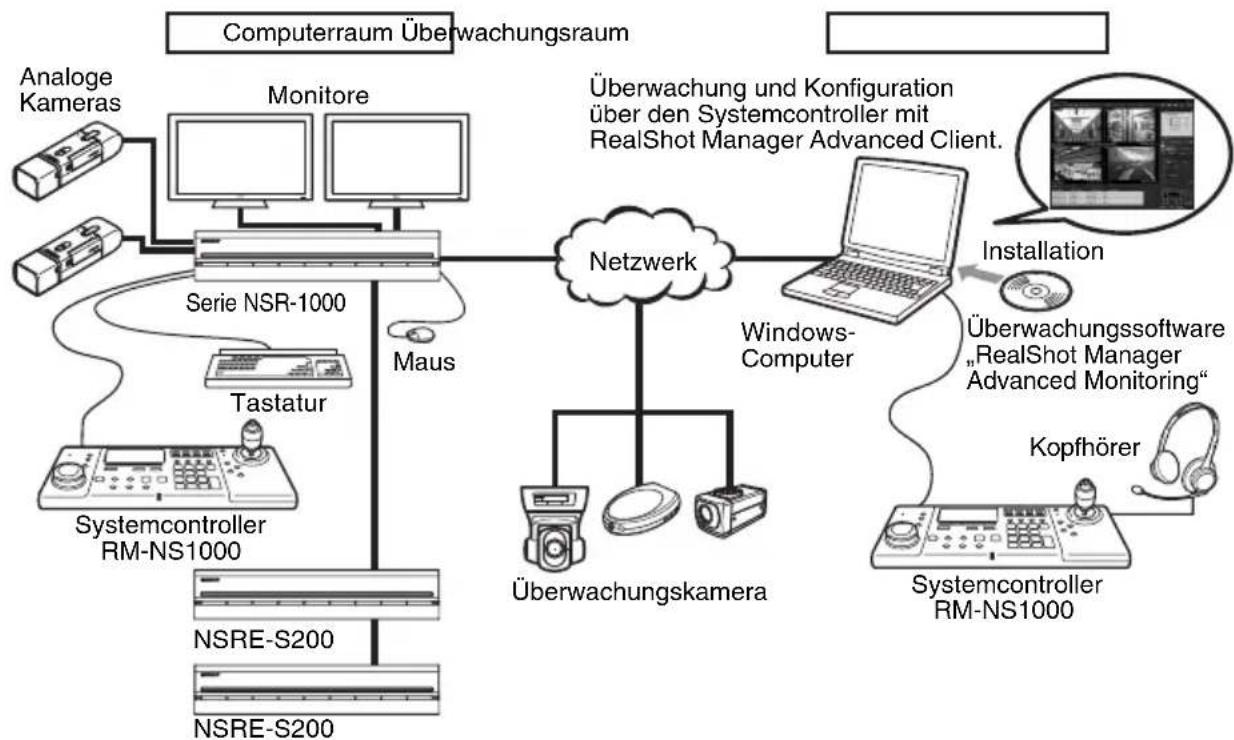

Konfigurationsbeispiel im Modus für die RM-NS1000:
Bei Verwendung von Geräten der Serie NSR-1000 oder RealShot Manager Advanced ist das Gerät im Modus für die RM-NS1000 zu verwenden.
Zur Anmeldung bei Geräten der Serie NSR-1000 oder bei RealShot Manager Advanced sind Tastatur und Maus erforderlich.

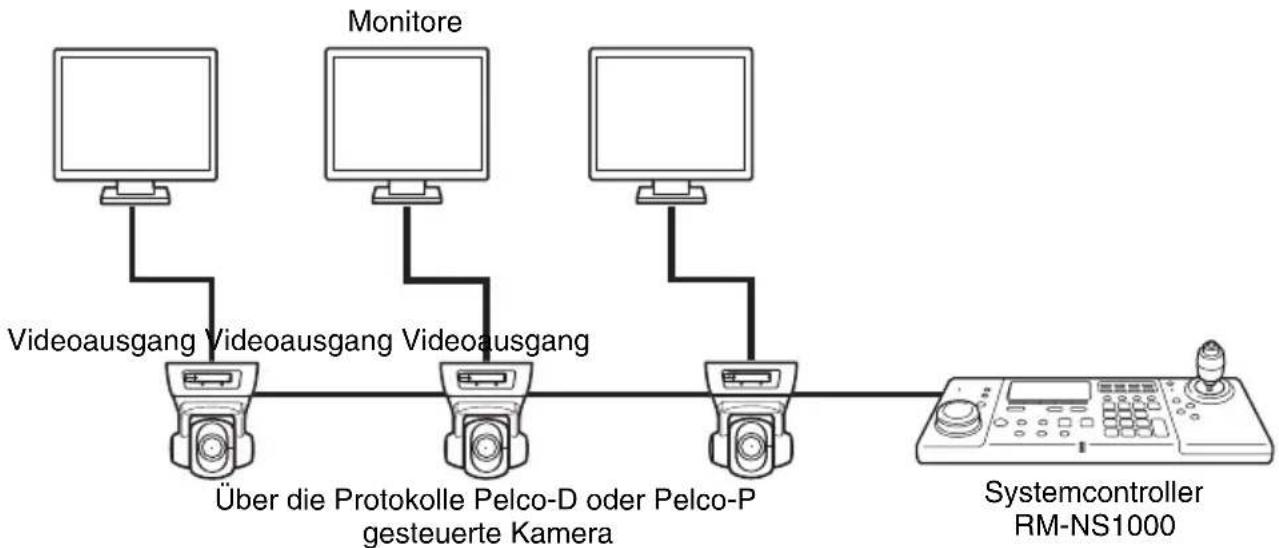

Konfigurationsbeispiel für den Pelco-Modus:
Wenn eine per Pelco-D- oder Pelco-P-Protokoll gesteuerte Kamera über den RS-485-Anschluss direkt an den Systemcontroller angeschlossen werden soll, muss das System im Pelco-Modus betrieben werden, damit Funktionen wie Schwenken, Neigen und Zoom ausgeführt werden können.
Paketinhalt
Prüfen Sie, ob die nachfolgend aufgeführten Gegenstände in der Packung enthalten sind:
• Systemcontroller RM-NS1000 (1)
- Netzteil (1)
• Kurzanleitung (dieses Dokument) (1)
• CD-ROM (Benutzerhandbuch) (1)
• Garantieschein (1)
Hinweise
- Diese Packung enthält möglicherweise zusätzliche Hardware und die dazugehörige Dokumentation.
- Heben Sie die Kartons und Verpackungsmaterialien zur späteren Verwendung auf.
Unterstützte Systeme
Folgende Systeme werden vom Systemcontroller unterstützt:
- Netzwerküberwachungsserver der Serie Sony NSR-1000 (Version 1.1 oder höher)
- Ein Computer, auf dem RealShot Manager Advanced (Version 1.1 oder höher) installiert ist, eine Software, deren Steuerbefehle mit diesen Geräten kompatibel sind.
Verwendung des Handbuchs auf CD-ROM
Die mitgelieferte CD-ROM enthält die Handbücher für diesen Drucker (Japanisch, Englisch, Französisch, Deutsch, Italienisch, Spanisch und vereinfachtem Chinesisch). Die Exemplare dieser Handbücher wurden im PDF-Format (Portable Document Format) erstellt. The copies of these manuals are created in pdf (Portable Document Format).
Vorbereitungen
Um die auf der CD-ROM enthaltenen Benutzerhandbücher verwenden zu können, muss das folgende Programm auf dem Computer installiert werden.
- Adobe Reader, Version 6.0 oder höher
Anmerkung
Wenn der Adobe Reader nicht installiert ist, können Sie ihn von folgender URL herunterladen:
http://www.adobe.com/
Adobe und Acrobat Reader sind eingetragene Warenzeichen der Adobe Systems Incorporated in den USA und/oder anderen Ländern.
Betrachten der Bedienungsanleitung auf CD-ROM
Gehen Sie zum Lesen des Handbuchs auf der CD-ROM folgendermaßen vor.
1 Legen Sie die CD-ROM in das CD-ROM-Laufwerk ein.
Die Handbücher sind im Verzeichnis „Manual“ gespeichert.
2 Wählen Sie das gewünschte Handbuch aus und klicken Sie darauf.
Anmerkung
Je nach Version des Adobe Reader werden die Dateien eventuell nicht ordnungsgemäß angezeigt. Installieren Sie in diesem Fall die neueste Version, die Sie von der in „Vorbereitungen“ erwähnten URL herunterladen können.
Hinweis
Wenn Sie die CD-ROM verlieren oder nicht lesen können, können Sie eine neue CD-ROM erwerben. Wenden Sie sich an eine nahe gelegene Servicevertretung von Sony.
Schritt 1 Anschließen der Geräte
Wählen Sie einen geeigneten Aufstellort für den Systemcontroller aus, und schließen Sie dann die zu verwendenden Geräte an den Controller an.
Vorbereiten der Geräte
Bereiten Sie entsprechend der vorgesehenen Anwendung die an den Systemcontroller anzuschließenden Geräte vor.
- USB-Tastatur
• USB - Ma us - Kopfhörer (kann nur mit RealShot Manager Advanced verwendet werden)
- Mikrofon (kann nur mit RealShot Manager Advanced verwendet werden)
- Über die Protokolle Pelco-D oder Pelco-P gesteuerte Kamera (für den Einsatz in Pelco-Modus)
Hinweis
Zur Anmeldung bei Geräten der Serie NSR-1000 oder bei RealShot Manager Advanced sind Tastatur und Maus erforderlich.

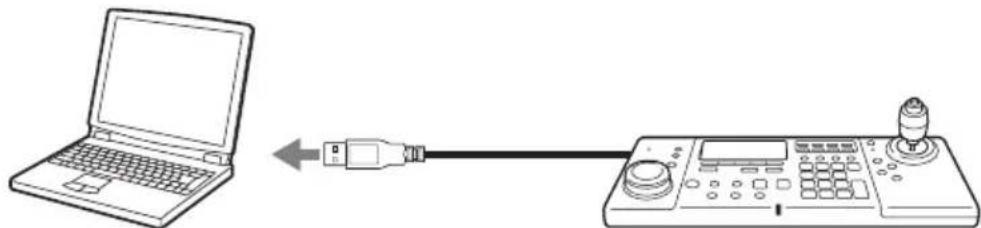

Anschließen des USB-Kabels
Verwenden Sie das USB-Kabel, um den Systemcontroller mit dem Computer zu verbinden, auf welchem Serie NSR-1000 oder RealShot Manager Advanced installiert ist.

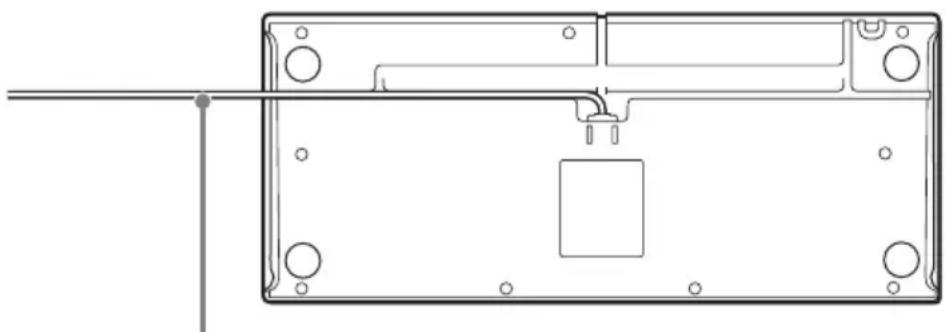

1 Führen Sie das USB-Kabel entsprechend des Aufstellorts der Fernbedienung durch eine der Vertiefungen an der Unterseite des Systemcontroller.

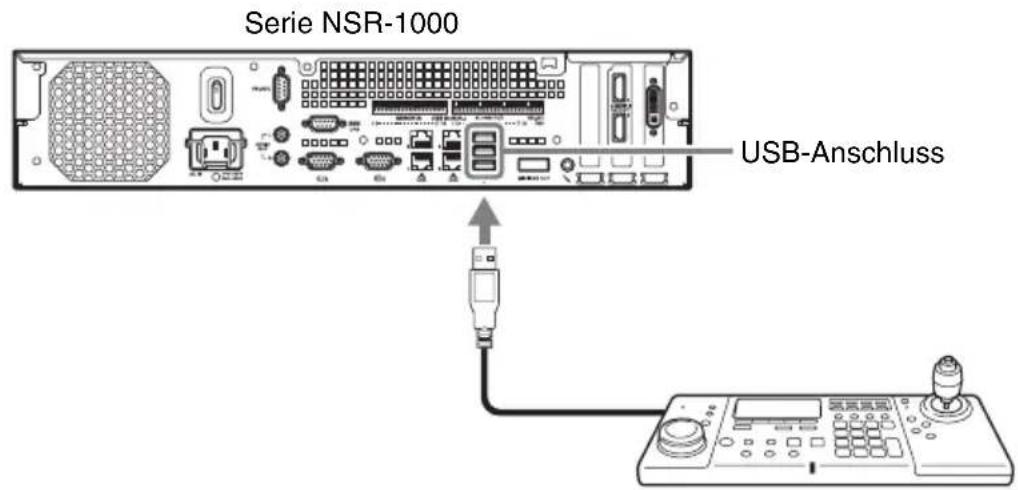

2 Verbinden Sie das USB-Kabel mit dem Computer, auf dem Serie NSR-1000 oder RealShot Manager Advanced installiert ist.


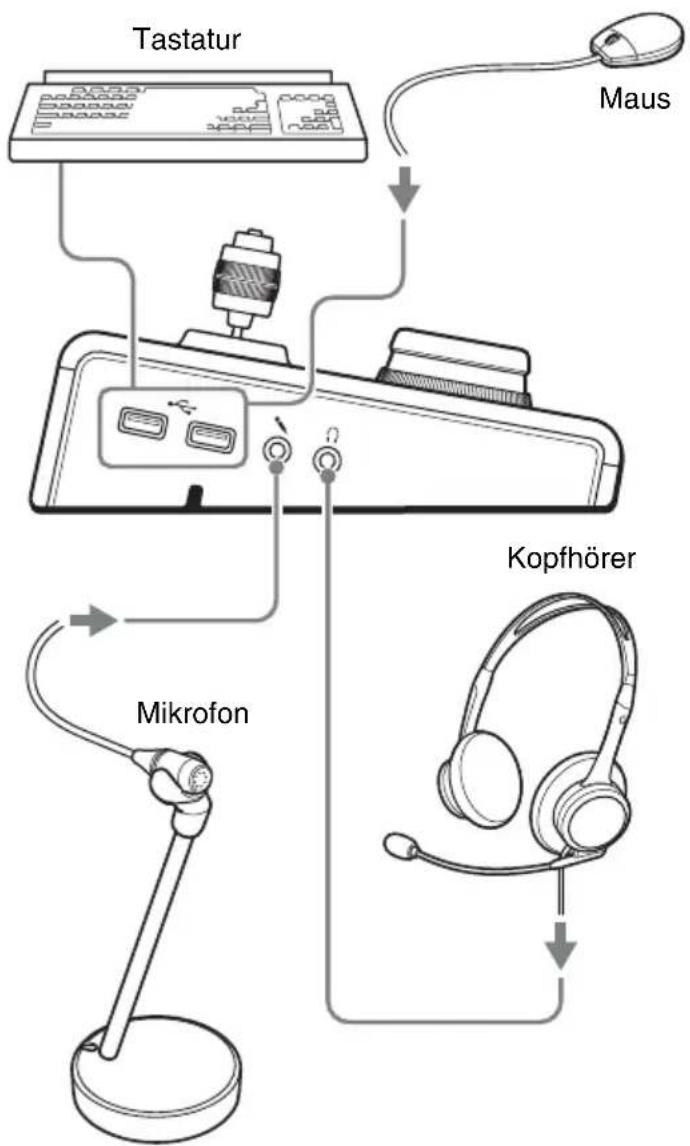

Anschließen der Geräte
Verbinden Sie die USB-Tastatur, die USB-Maus, das Mikrofon sowie die Kopfhörer mit den entsprechenden Anschlüssen links am Systemcontroller.


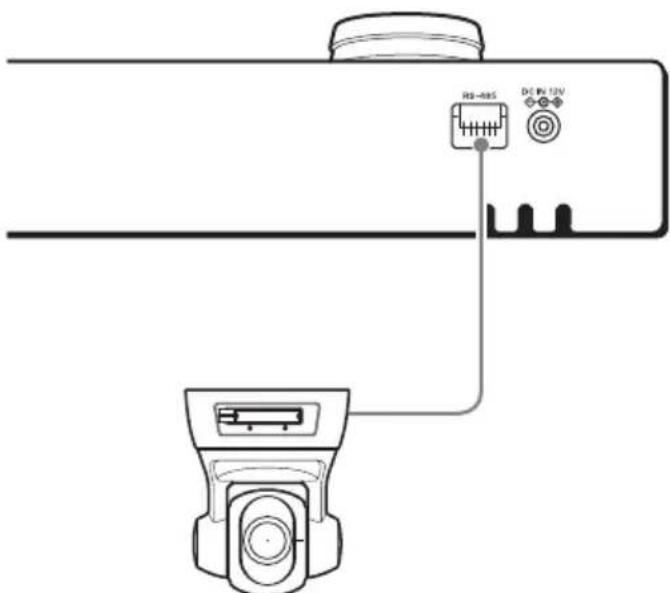

Anschließen einer Kamera mit Pelco-D/Pelco-P-Protokoll (für den Einsatz in Pelco-Modus)
Verbinden Sie die Analogkamera direkt mit der RS-485-Schnittstelle hinten am Systemcontroller. Informationen zum Anschließen siehe „E/A-Anschluss“ (Seite 70).
Achtung
Verbinden Sie kein Gerät mit dem USB-Kabel.


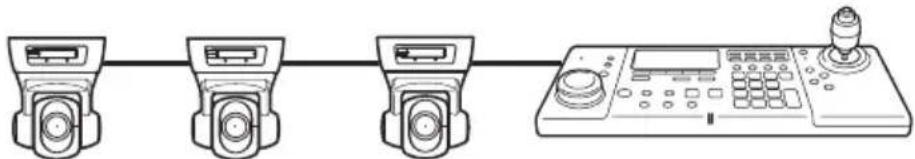

Falls Sie mehrere Kameras mit Pelco-D- bzw. Pelco-P-Protokoll anschließen möchten, schalten Sie diese parallel wie nachfolgend abgebildet.

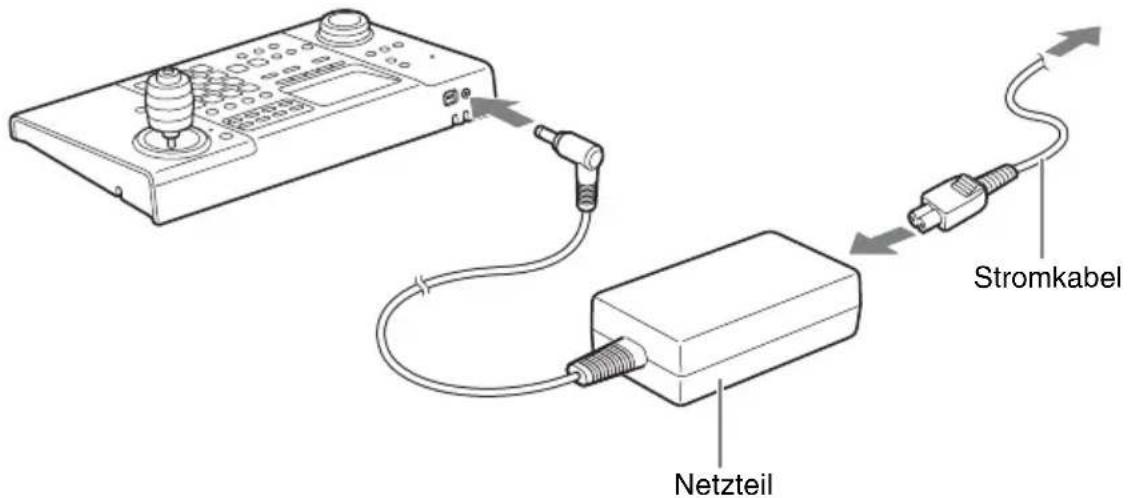

Anschließen der Netzteil
1 Schließen Sie das Netzteil und das Netzkabel an.
Indem Sie das Netzteilkabel mit dieser Zugentlastung sichern, verhindern Sie, dass das Kabel versehentlich herausgezogen wird.
Schritt 2 Schalten Sie den Netzschalter des Systemcontrollers ein, und melden Sie sich beim System an.
Der Systemcontroller wird eingeschaltet, sobald das Netzkabel des Netzteils mit einer Steckdose verbunden wird.
Hinweis
In diesem Kapitel werden die Vorgänge meist anhand der Fenster von RealShot Manager Advanced erläutert. Diese Fenster können ohne Ankündigung geändert werden.
Bei Verbindung mit dem Serie NSR-1000 oder mit RealShot Manager Advanced
Hinweis
Zur Anmeldung bei Geräten der Serie NSR-1000 oder bei RealShot Manager Advanced sind Tastatur und Maus erforderlich. Wenn Benutzername und Kennwort nur aus Zahlen bestehen, können Sie zur Anmeldung den Ziffernblock des Systemcontrollers verwenden.
1 Schließen Sie das Netzteil des Systemcontrollers an die Stromversorgung an.
Der Systemcontroller wird nun mit Strom versorgt, und der obere Bildschirm wird angezeigt.


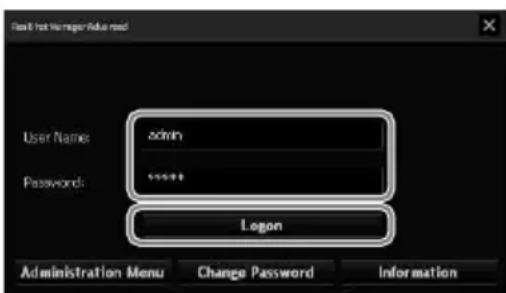

Geben Sie über die Tastatur den Benutzernamen und das Kennwort ein, und klicken Sie auf [Anmelden].

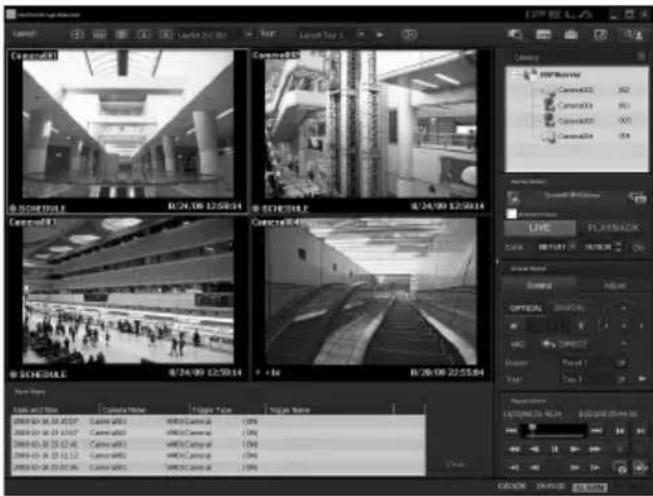

Nach erfolgreicher Anmeldung wird der Hauptbildschirm angezeigt.
Pin-Anordnung des E/A-Anschlusses
RS-485
| Pin-Nr. | RS-485 |
| 1 | TX+ |
| 2 | TX- |
| 3 | RX+ |
| 4 | RX- |
| 5 | GND |
• Von links nach rechts
Anschlussverfahren für den E/A-Anschluss
Schließen Sie die Kabel wie nachfolgend beschrieben an den R-485-Anschluss an.
Stecken Sie einen Schlitzschraubendreher in den Schlitz oberhalb oder unterhalb derjenigen Öffnung, in die das Kabel eingeführt werden soll (AWG Nr. 26 bis 20), stecken Sie das Kabel ein, und ziehen Sie den Schraubendreher heraus.
Achtung
Beim Einführen des Schraubendrehers keine Gewalt anwenden! Es kann sonst zu Fehlfunktionen kommen.
Schließen Sie anhand dieses Verfahrens alle erforderlichen Kabel an.
Technische Daten
Allgemein
Schnittstelle: USB 2.0 Low-Speed-Gerät
Externe Anschlüsse
USB: USB 2.0 ( × 2)
Mikrofoneingang (×1)
Kopfhörereingang (×1)
RS-485-Anschluss (×1)
Umgebungsbedingungen
Betriebstemperatur:
5^ bis 40^ (41°F bis 104°F)
Betriebsluftfeuchtigkeit:
20% bis 80% (maximale Feuchtlufttemperatur: 32 °C (90 °F)) (nicht kondensierend)
Stromversorgungsdaten und Verschiedenes
Stromversorgung:
12 V DC
Leistungsaufnahme:
Max. 1,0 A
Netzteil:
100 - 240 V AC, 50/60 Hz
Maße: 409,0 (B) × 111,5 (H) × 170,0 (T) mm
(16^1/8(W)× 4^1/2(H)× 6^3/_4(D) in.)
Gewicht:
ca. 1.200 g (2,6 lb.)
Zubehör
Netzteil (×1)
Kurzanleitung (dieses Dokument) (×1)
CD-ROM (Benutzerhandbuch) (×1)
Garantieschein (×1)
Bitte beachten Sie, dass sich die technischen Daten und das Erscheinungsbild zu
Optimierungszwecken ohne Ankündigung ändern können.
Vor Inbetriebnahme ist eine Betriebsprüfung vorzunehmen. Sony übernimmt, unabhängig von den Ursachen, keinerlei Haftung bei Verlust von Gewinnen aufgrund eines Ausfalls dieses Geräts, und zwar weder während der Garantiezeit noch nach deren Ablauf.

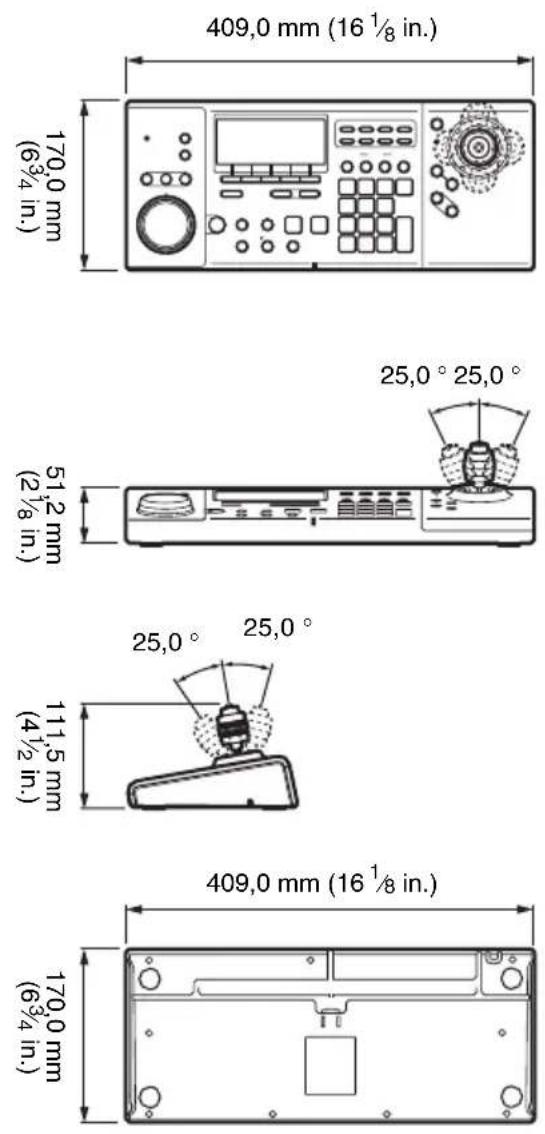

Abmessungen
