使用说明
关于 LCD 显示屏
本机使用的 LCD 显示屏采用高精密技术制造，显示屏像素点完好率高达 99.99%。但仍可能有极少的 “坏点”，有的一直不亮 （黑点），有的一直点亮 （红点、绿点或蓝点），也有的一直闪烁。此外，长期使用之后，由于液晶显示屏物理特性的原因，这类 “坏点” 可能会自然出现，这并不是故障。
目录
使用说明 107
功能概述 109
包装内容 111
支持的系统.... 111
使用 CD-ROM 手册 112
准备工作 112
阅读 CD-ROM 手册 ..... 112
第 1 步 连接设备 …… 113
准备使用的设备 113
连接 USB 电缆 .....113
安装设备 115
连接 Pelco-D 或 Pelco-P 协议摄像头
(用于 Pelco 模式) ..... 116
连接交流适配器 117
第 2 步 打开系统控制器的电源，
然后登录系统 118
连接至 NSR-1000 系列或 RealShot
Manager Advanced 期间 .....118
I/O 端口 120
规格 121
尺寸 122
商标
- “IPELA”和 IPELA 是 Sony Corporation 的商标。
本文档中出现的其他产品或系统名称是其各自拥有者的商标或注册商标。
而且，本文未使用 ® 或 ™ 符号。
功能概述
RM-NS1000 系统控制器是用于远程操作监控系统各种功能的系统控制器。将系统控制器连接到监控服务器或用于远程操作的计算机，便可以执行监视或搜索以及回放记录图像等操作。
根据监控服务器、软件和摄像头，系统控制器可选择 RM-NS1000 模式和 Pelco 模式。

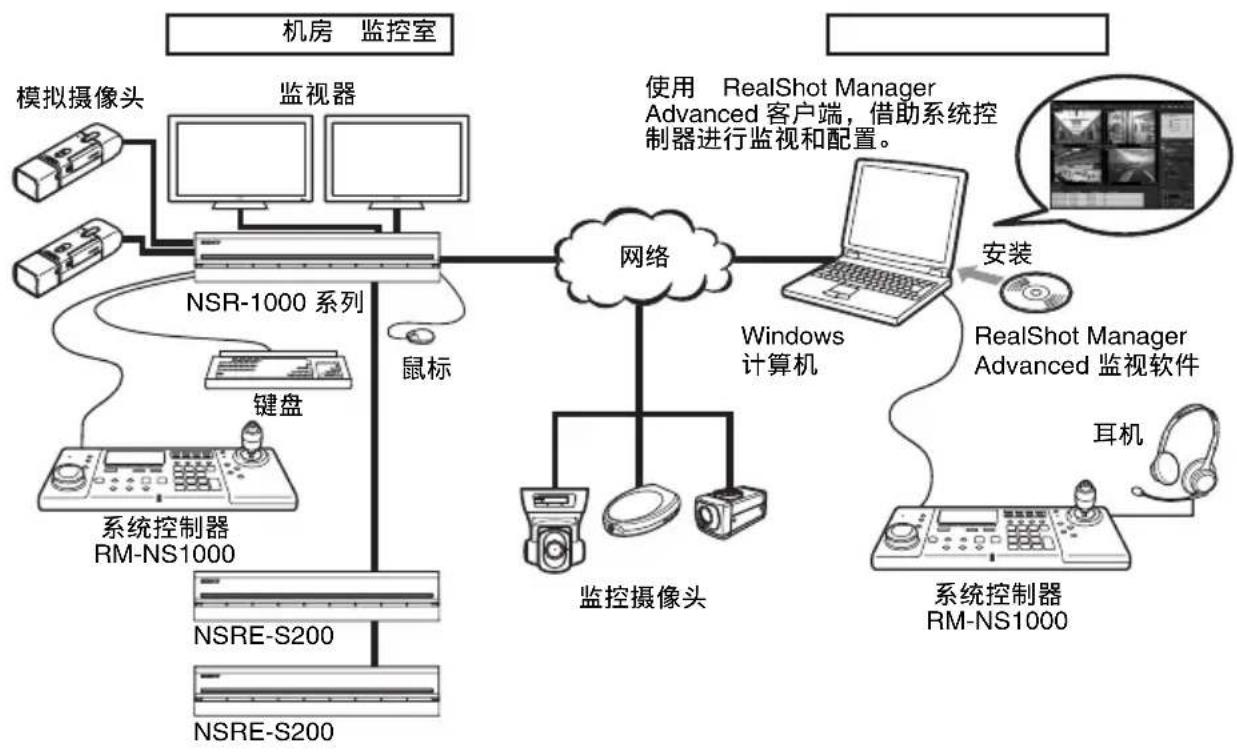

RM-NS1000 模式下的配置示例:
在使用 NSR-1000 系列或 RealShot Manager Advanced 时，请在 RM-NS1000 模式下执行操作。
注意
在登录 NSR-1000 系列或 RealShot Manager Advanced 时，需要使用键盘和鼠标。
Pelco 模式下的配置示例:

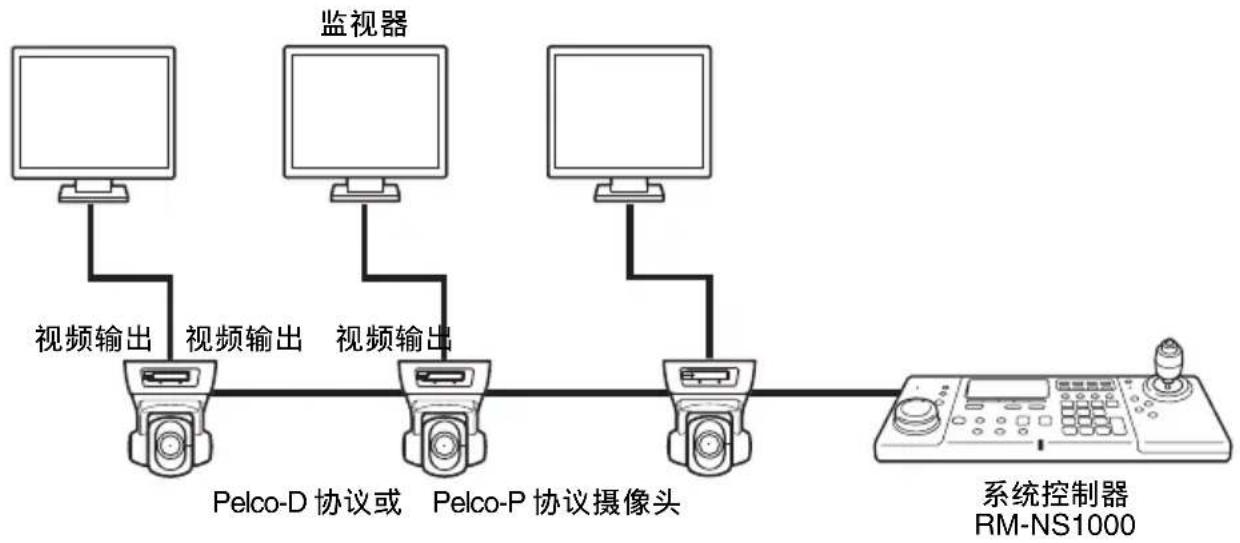

如果借助 RS-485 端口将 Pelco-D 协议或 Pelco-P 协议摄像头直接连接至系统控制器来执行摇摄、倾斜和变焦控制，请在 Pelco 模式下进行操作。
包装内容
检查本包装内是否包含以下物品：
- 系统控制器
RM-NS1000 (1)
- 交流适配器 (1)
- 电源线 (1)
- 入门指南（本文件）（1）
- CD-ROM（用户指南）(1)
- 保修手册 (1)
注意
- 本包装内可能含有附加硬件和 / 或用于这些选件的文档。
·请保存好包装盒和包装材料，以备将来使用。
支持的系统
系统控制器支持以下系统。
- Sony NSR-1000 系列网络监视服务器（1.1 或以上版本）
- 安装有本设备兼容的控制应用软件 -RealShot Manager Advanced（1.1 或以上版本）的计算机
使用 CD-ROM 手册
附带的 CD-ROM 中包含操作手册和其它文件 （日语，英语，法语，德语，意大利语，西班牙语和简体中文版本）。
准备工作
为了使用光盘中包含的操作手册，必须在您的计算机上安装下列软件。
- Adobe Reader 6.0 或更高版本
备注
如果没有安装 Adobe Reader，则可以从以下网站下载：
http://www.adobe.com/
Adobe 和 Acrobat 是 Adobe Systems Incorporated 在美国和其它国家的注册商标。
阅读 CD-ROM 手册
要阅读光盘中包含的操作手册，需要执行以下步骤：
1 将 CD-ROM 光盘插入到光盘驱动器中。
操作手册将保存在 Manual 文件夹中。
2 选择并单击您想要阅读的操作手册。
注意
文件可能因所用的 Adobe Reader 版本而无法正确显示。如果文件不能正常显示，请通过 “准备工作” 章节中提供的 URL 下载最新版的 Adobe Reader。
备注
如果丢失了光盘，或者不能阅读光盘内容。例如由于硬件故障，请与 Sony 服务代理联系。
第 1 步 连接设备
确定安装系统控制器的位置，然后连接用于控制器的设备。
准备使用的设备
根据应用程序，准备好连接至系统控制器并与其共用的设备。
- USB 键盘
- USB 鼠标
- 耳机（仅能与 RealShot Manager Advanced 共用）
- 麦克风（仅能与 RealShot Manager Advanced 共用）
- Pelco-D 协议或 Pelco-P 协议摄像头（用于 Pelco 模式）
注意
在登录 NSR-1000 系列或 RealShot Manager Advanced 时，需要使用键盘和鼠标。
连接 USB 电缆
使用 USB 电缆将系统控制器连接到已安装 NSR-1000 系列或 RealShot Manager Advanced 的计算机。

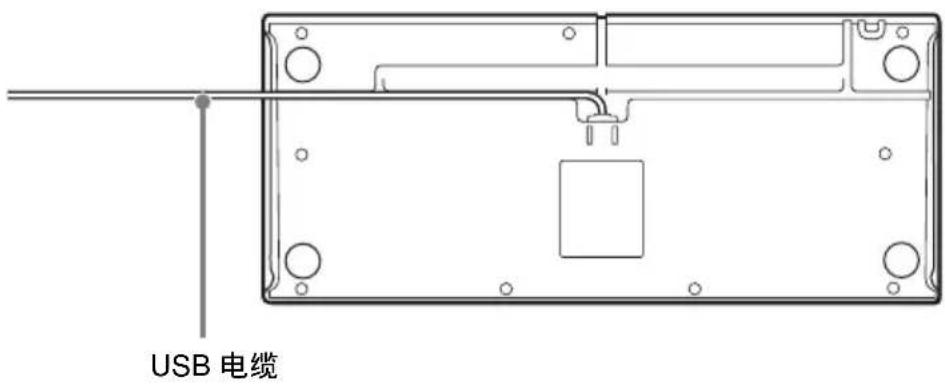

1 根据系统控制器的放置位置，将 USB 电缆穿过控制器下方的凹槽。


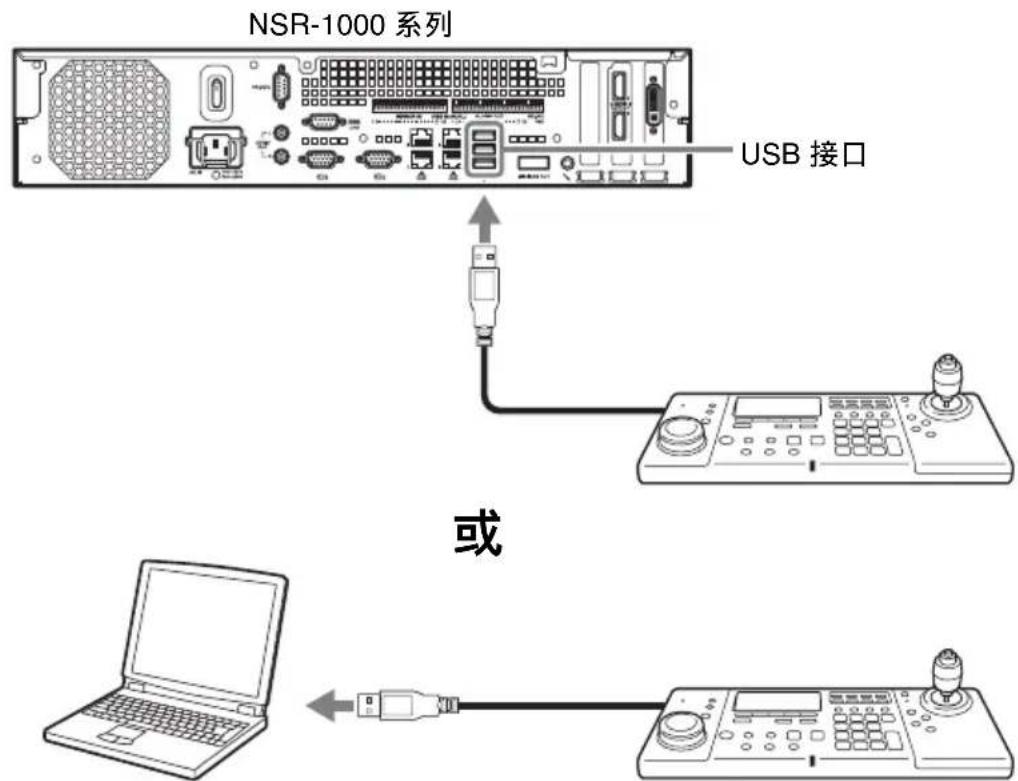

USB 电缆2 将 USB 电缆连接到已安装 NSR-1000 系列或 RealShot Manager Advanced 的计算机。
安装设备

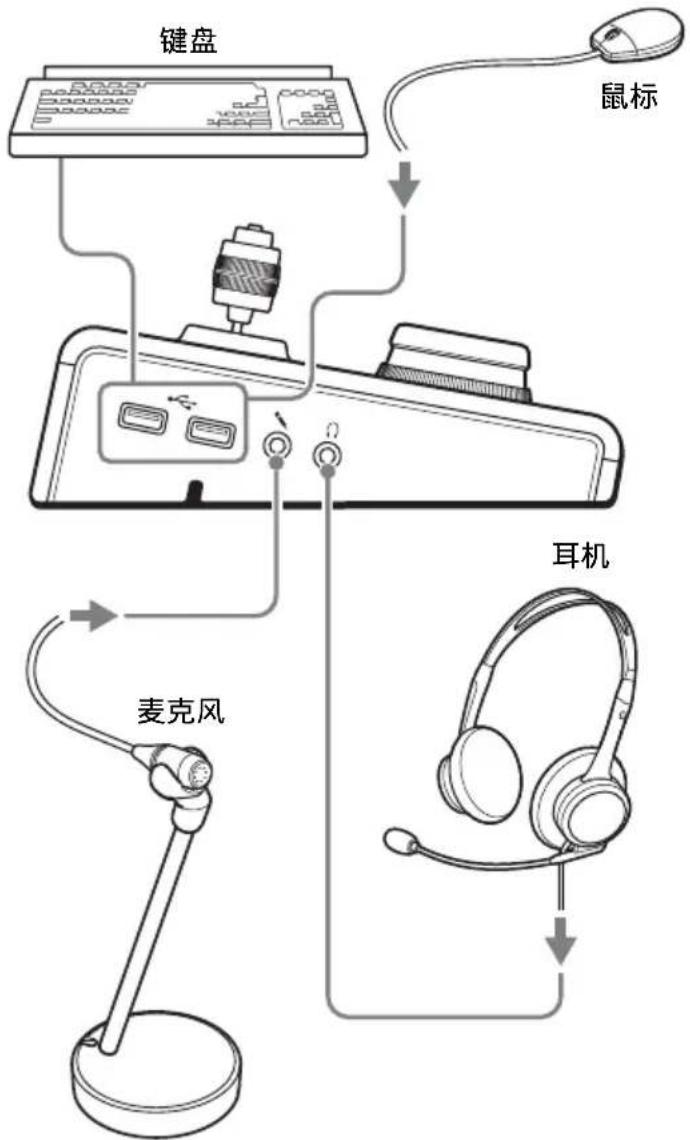

将 USB 键盘、USB 鼠标、麦克风和耳机连接至系统控制器左侧的对应接口。
连接 Pelco-D 或 Pelco-P 协议摄像头（用于 Pelco 模式）

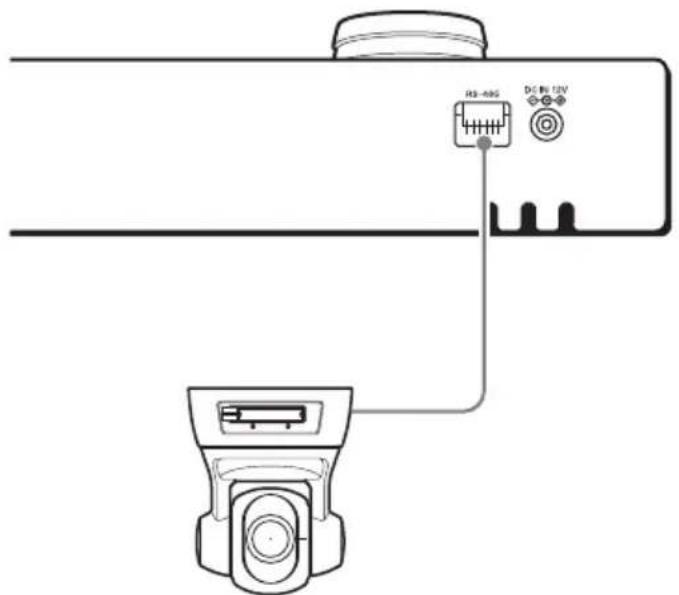

直接将模拟摄像头连接至系统控制器背面的 RS-485 端口。有关连接步骤，请参阅 “I/O 端口”（第 120 页）。
警告
请勿将任何设备连接到 USB 电缆。


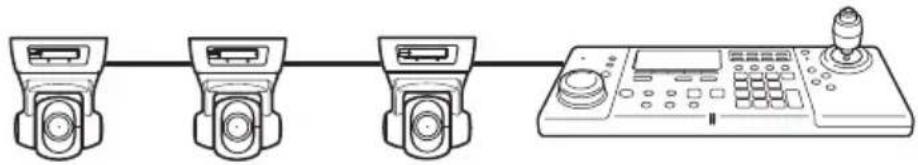

RS-ABS DC Bc 12V如果要连接多个 Pelco-D 或 Pelco-P 协议摄像头，请并行连接，如下图所示。
将 AC 适配器的电源线插入电源插座后，系统控制器开启。
注意
在本章中，RealShot Manager Advanced 的屏幕主要用于说明。这些屏幕如有更改，恕不另行通知。
连接至 NSR-1000 系列或 RealShot Manager Advanced 期间
注意
在登录 NSR-1000 系列或 RealShot Manager Advanced 时，需要使用键盘和鼠标。如果用户名和密码仅由数字组成，可以使用系统控制器的数字小键盘进行登录。
1 将系统控制器的交流适配器连接至电源插座。
系统控制器电源打开，并且出现顶部屏幕。


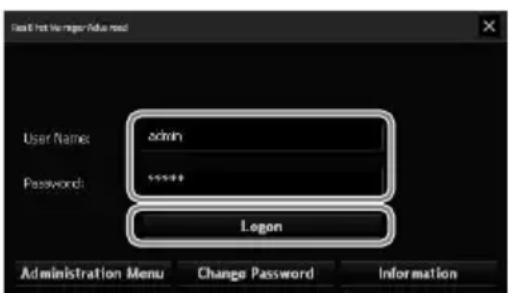

使用键盘输入用户名和密码，然后单击 [登录]。
将电线连接至 R-485 端口，如下所述。
将一字螺丝刀插入要连接电线（AWG 编号 26 至 20）的孔的顶部或底部的插槽，插入电线，然后从插槽中取出一字螺丝刀。
警告
在插入一字螺丝刀时，请勿过度用力。否则会导致故障。
①
②
5^ C 至 40^ C （ 41^ F 至 104^ F）
工作湿度：
20% 至 80% （最大湿球温度：32 ℃（90 ℃））（无冷凝）
电源及杂项
电源：12 V DC
功耗：最大 1.0 A
交流适配器：
交流 100 - 240 V, 50/60 Hz
尺寸： 409.0(W)× 111.5(H)× 170.0(D)mm(16^1 / 8(W)× 4^1 / 2(H)× 6^3 / 4(D) in.)
重量：约 1200 g （2.6 lb.）
附件
交流适配器 (×1)
入门指南(本文件)(×1)
CD-ROM(用户指南)(×1)
保修手册 (×1)
请注意，上述规格和外观如因为改进而有所改动，恕不另行通知。
请务必在使用前进行操作检查。对于由本设备故障（无论是保修期内还是保修期外）或任何其他原因而引起的业务利润损失的任何相关赔偿，Sony 概不负责。

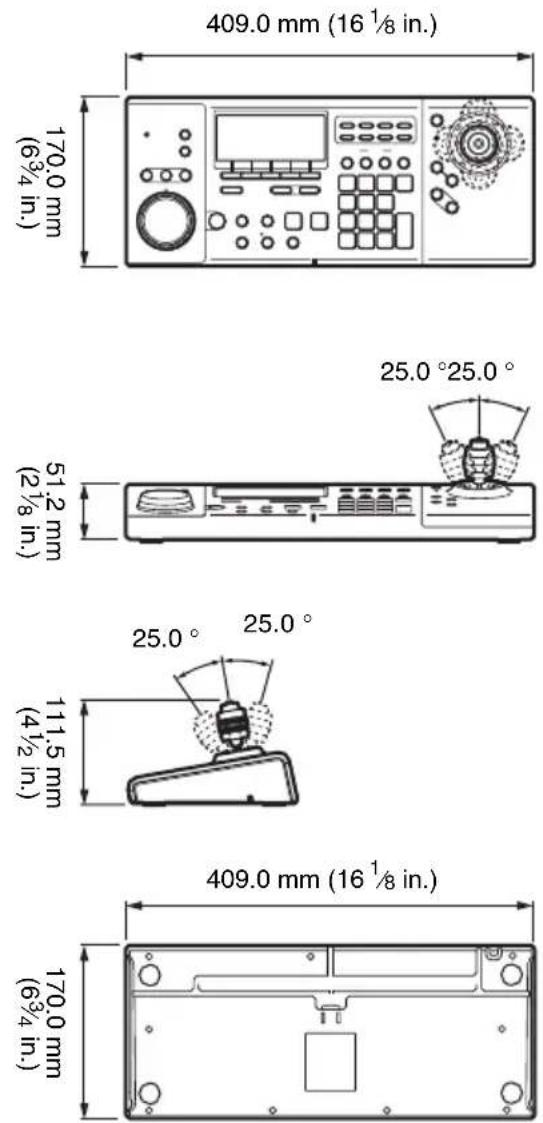

尺寸
根据中华人民共和国信息产业部第39号令《电子信息产品污染控制管理办法》及标准中要求的“有毒有害物质或元素名称及含量”等信息，本产品相关信息请参考以下链接：http://pro.sony.com.cn
出版日期：2010年7月
