BEDIENUNGSANLEITUNG DSRM-10 SONY

Vor der Inbetriebnahme lesen Sie diese Anleitung bitte sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Für Kunden in Europa

Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-Richtlinie der EG-Kommission.

Angewandte Normen:

- EN55103-1: Elektromagnetische Verträglichkeit (Störaussendung)

- EN55103-2: Elektromagnetische Verträglichkeit (Störfestigkeit)

Für die folgenden elektromagnetischen Umgebungen: E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio).

Für Kunden in Europa

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan.

Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei jeglichen Angelegenheiten in Bezug auf Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantiedokumenten aufgeführten Anschriften.

Inhaltsverzeichnis

Allgemeines 21

Lage und Funktion der Teile 22

Anschluß 24

Bedienung.... 24

Jog/Shuttle-Suchlauf 24

Technische Daten 26

Allgemeines

Die Fernsteuereinheit DSRM-10 dient zur Steuerung der Videorecorder bzw. Videoplayer DSR-85P/80P/60P, SVO-9500MDP/9620/5800P, SVP-9020/5600P und UVW-1800P/1700GP/1600P/1400AP/1400P/1200P und ermöglicht die folgenden Zusatzfunktionen.

Jog/Shuttle-Funktion

Mit dem Shuttle-Ring lässt sich das Band mit -16- bis +16facher Normalgeschwindigkeit abspielen sowie als Standbild wiedergeben. Mit der Jog-Scheibe lässt sich das Band mit -2- bis +2facher Normalgeschwindigkeit abspielen sowie als Standbild wiedergeben.

Hinweis

Die tatsächlichen Geschwindigkeitsbereiche in den Jog- und Shuttle-Betriebsarten sind abhängig vom gesteuerten Recorder bzw. Player.

Für Kunden in Deutschland

Dieses Produkt kann im kommerziellen und in begrenztem Maße auch im industriellen Bereich eingesetzt werden. Dies ist eine Einrichtung, welche die Funk-Entstörung nach Klasse B besitzt.

Lage und Funktion der Teile

Denken Sie bitte daran, dass der Funktionsumfang bestimmter Bedienungselemente der Fernsteuereinheit vom jeweiligen Recorder bzw. Player abhängt.

①STOP ■-Taste

Zum Stoppen des Bandlaufs drücken.

② REC ●-Taste

Zum Starten der Aufnahme gemeinsam mit der PLAY ▶-Taste ⑤ drücken.

③ PAUSE II-Taste

Zum vorübergehenden Anhalten des Bandlaufs drücken.

④ REW ◀◀-Taste

Zum Rückspulen des Bands drücken. Wenn während des Rückspulvorgangs diese Taste erneut gedrückt und gedrückt gehalten wird, erfolgt schneller Suchlauf mit 32facher Normalgeschwindigkeit (nur beim DSR-85P/80P/60P). Der Suchlauf mit hoher Geschwindigkeit bleibt solange beibehalten wie diese Taste gedrückt gehalten wird.

⑤ PLAY ▶-Taste

Zur Bandwiedergabe drücken. Gemeinsam mit der REC ●-Taste ② drücken, um eine Aufnahme zu starten.

⑥ F FWD ▶▶-Taste

Zum schnellen Vorspulen des Bands drücken. Wenn während des Vorspulvorgangs diese Taste erneut gedrückt und gedrückt gehalten wird, erfolgt schneller Suchlauf mit 32facher Normalgeschwindigkeit (nur beim DSR-85P/80P/60P). Der Suchlauf mit hoher Geschwindigkeit bleibt solange beibehalten wie diese Taste gedrückt gehalten wird.

⑦ JOG/SHUTTLE-Taste und Anzeige

Drücken, um in den Jog/Shuttle-Betrieb zu schalten. Die Anzeige leuchtet auf. Zum Verlassen des Jog/Shuttle-Betriebs eine andere Bandtransport-Taste drücken.

⑧ Suchlaufknopf

Für Wiedergabe in Vorlaufrichtung im Uhrzeigersinn drehen, für Wiedergabe in Rücklaufrichtung im Gegenuhrzeigersinn drehen.

Shuttle-Ring (außen):

Die Wiedergabegeschwindigkeit wird von der Drehposition des Shuttle-Rings innerhalb eines Bereichs von -16- bis +16facher Normalgeschwindigkeit bestimmt. In Mittelstellung wird ein Standbild ausgegeben.

Jog-Scheibe (innen): Die Wiedergabegeschwindigkeit wird innerhalb eines Bereichs von -2- bis +2facher Normalgeschwindigkeit durch die Geschwindigkeit bestimmt, mit der die Scheibe gedreht wird.

Hinweis

Die Jog-Scheibe ist nur wirksam, wenn sich der Shuttle-Ring in seiner mittleren Raststellung befindet.

Die Geschwindigkeitsbereiche der Jog- und Shuttle-Betriebsarten sind abhängig vom gesteuerten Recorder bzw. Player. Lesen Sie bitte die Bedienungsanleitung des betreffenden Geräts.

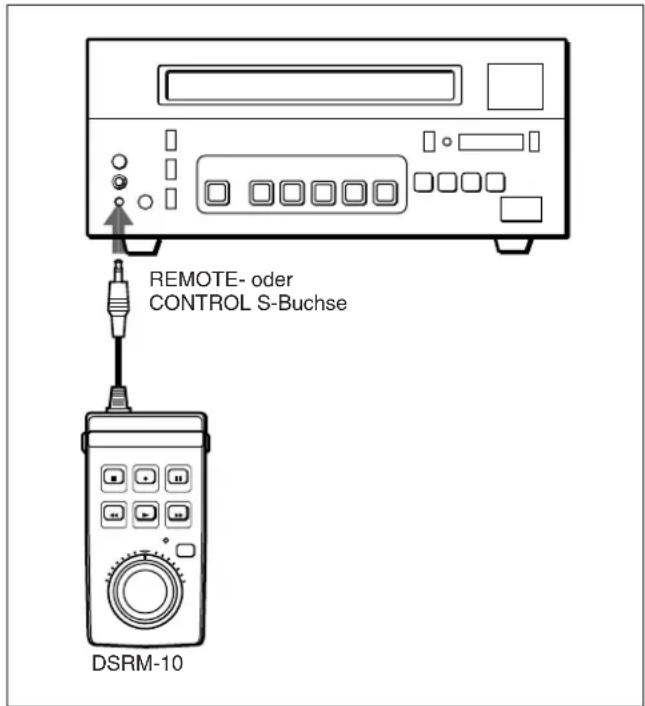

Anschluss

Der Anschluss erfolgt an die Fernsteuerbuchse des Recorders oder Players. Die Bezeichnung der Buchse ist abhängig vom jeweiligen Recorder- bzw. Player-Modell wie folgt.

Recorder oder Player	Fernsteuerbuchse
SVO-9500MDP/9620/5800P, SVP-9020/5600P	REMOTE-Buchse
UVW-1800P/1700GP/1600P/1400AP/1400P/1200P, DSR-85P/80P/60P	CONTROL S-Buchse

Die Stromversorgung erfolgt automatisch über den Recorder bzw. Player.

Bedienung

Die Bandtransport-Tasten dieser Fernsteuereinheit haben die gleichen Funktionen wie die entsprechenden Tasten des gesteuerten Recorders oder Players. Es lassen sich Aufnahme, Wiedergabe, Vorspulen, Rückspulen und Pause steuern.

Jog/Shuttle-Suchlauf

Mit dem Shuttle-Ring und der Jog-Scheibe lassen sich gewünschte Bandabschnitte mit mehrfacher Normalgeschwindigkeit bequem und präzise lokalisieren.

Jog-Suchlauf: Die Wiedergabegeschwindigkeit wird von der Geschwindigkeit definiert, mit der die Jog-Scheibe gedreht wird. Der Bereich liegt zwischen -2- und +2facher Normalgeschwindigkeit.

Shuttle-Suchlauf: Die Wiedergabegeschwindigkeit wird von der Drehposition des Shuttle-Rings definiert. Der Bereich liegt zwischen -16- und +16facher Normalgeschwindigkeit. In Mittelstellung wird ein Standbild ausgegeben.

Die tatsächlichen Geschwindigkeitsbereiche in den Jog- und Shuttle-Betriebsarten sind abhängig vom gesteuerten Recorder bzw. Player. Lesen Sie bitte die Bedienungsanleitung des betreffenden Geräts.

Hinweis

Bei Bedienung unmittelbar nach dem Einschalten sicherstellen, dass sich der Shuttle-Ring in Mittenstellung befindet.

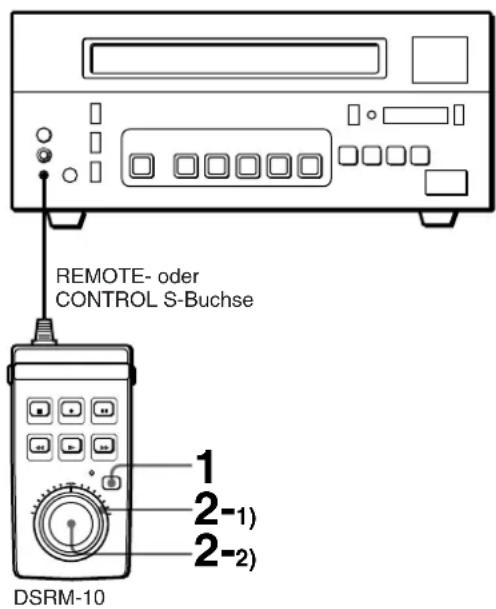

1 Drücken Sie die JOG/SHUTTLE-Taste, um die Jog/Shuttle-Funktion zu aktivieren. Die JOG/SHUTTLE-Anzeige leuchtet auf.

2 Jog-Suchlauf

1) Sorgen Sie dafür, dass sich der Shuttle-Ring in seiner mittleren Raststellung befindet. 2) Drehen Sie die Jog-Scheibe. Durch langsames Drehen der Jog-Scheibe nach rechts oder links erfolgt die Wiedergabe Bild für Bild in Vorwärts- bzw. Rückwärtsrichtung.

Shuttle-Suchlauf

Drehen Sie den Shuttle-Ring. Das Bild wird abhängig von der Drehposition des Shuttle-Rings mit mehrfacher Normalgeschwindigkeit wiedergegeben. In der Mittelstellung (Raststellung) wird ein Standbild ausgegeben.

Verlassen der Jog/Shuttle-Funktion

Drücken Sie eine beliebige Bandtransport-Taste. Die JOG/SHUTTLE-Anzeige erlischt, und der Recorder oder Player schaltet auf die Bandtransportbetriebsart, die der gedrückten Taste entspricht.

Technische Daten

Fernsteuerung Über 3 m langes Fernsteuerkabel mit Stereo-Ministecker

Stromversorgung +5 V DC (über den angeschlossenen Recorder oder Player)

Leistungsaufnahme 50 mW

Lagerungstemperatur -20 °C bis 60 °C

Betriebstemperatur 5 °C bis 40 °C

Abmessungen (B/H/T) 90 × 46 × 182 mm (ohne Fernsteuerkabel)

Masse 360 g

Im Lieferumfang Bedienungsanleitung (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweis

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
