BEDIENUNGSANLEITUNG HDCE-200 SONY

Lage und Funktion der Teile ....3

Beispiel für Systemkonfiguration....5

Sicherheitsmaßnahmen....7

Installationsumgebung....7

So verhindern Sie elektromagnetische Interferenzen durch tragbare Kommunikationsgeräte 7

Vorsicht beim Wechseln des Fotoformats der Kamera ...... 7

Technische Daten ....8

Hinweis zu Software, die GNU oder GPL/LGPL unterliegt ......9

Übersicht

Der Kameraanschlussadapter HDCE-200 dient zum Anschließen einer Kamera an eine Kamerasteuerungseinheit (CCU) und zum Konvertieren des Verbindungsformats von BNC in Glasfaser. Außerdem wird der HDCE-200 an den Basisband-Prozessor BPU4000 angeschlossen und versorgt den Kamerasystemadapter CA4000 mit Strom.

Gestellmontage möglich

Der HDCE-200 kann in einem 19-Zoll-EIA-Standardgestell installiert werden (belegt bis zu 3 Einheiten).

Für Einzelheiten zur Gestellmontage wenden Sie sich bitte an einen Kundendienst- oder Vertriebsmitarbeiter von Sony.

Lage und Funktion der Teile

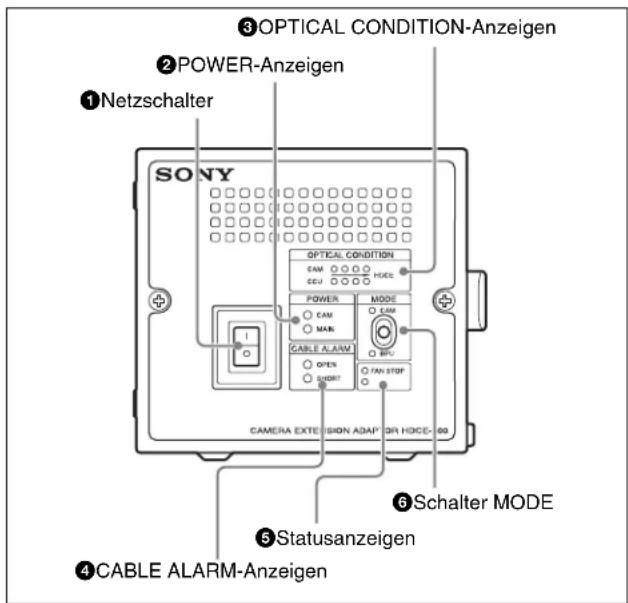

Vorderseite ①Netzschalter ②POWER-Anzeigen ③OPTICAL CONDITION-Anzeigen ④CABLE ALARM-Anzeigen ⑤Statusanzeigen ⑥Schalter MODE ⑦CAM EXTENSION ADAP OR HOCE-00 ⑧CAM MODE CAM MARK OPEN SHORET FAN STOP CAM POWER CABLE ALARM CAM POWER CAM POWER CAM POWER CAM POWER CAM POWER CAM POWER CAM POWER CAM POWER CAM POWER CAM PO…

①Netzschalter

Mit diesem Schalter wird die Stromversorgung für das gesamte System einschließlich des HDCE-200, der Videokamera usw. gesteuert. In der Position „I“ ist das Gerät eingeschaltet. In der Position „O“ ist das Gerät ausgeschaltet.

②POWER-Anzeigen

Wenn das Gerät eingeschaltet ist, leuchten die Anzeigen MAIN und CAM. Wenn Sie den Schalter CAM POWER an der Master Setup Unit oder dem Fernbedienungsfeld drücken, schaltet sich nur die Kamera aus und die Anzeige CAM erlischt.

Beim Anschluss des BPU4000 kann CAM POWER nicht ausgeschaltet werden.

③OPTICAL CONDITION-Anzeigen

Zeigt die Stärke der optischen Signale von einer Kamera an, die am HDCE-200 empfangen werden.

Zwei grüne Anzeigen leuchten (3. und 4. Anzeige): Empfang ist sehr gut.
Eine grüne Anzeige leuchtet (3. Anzeige): Empfang ist gut. • Die gelbe Anzeige leuchtet (2. Anzeige): Empfang ist schlecht. • Die rote Anzeige leuchtet (1. Anzeige): Empfang ist sehr schlecht.

④ CABLE ALARM-Anzeigen

OPEN (rot):

Leuchtet, wenn eine Kamera nicht über Glasfaserkabel angeschlossen ist. Solange die Anzeige leuchtet, wird die Kamera nicht mit Strom versorgt.

SHORT (rot):

Leuchtet, wenn eine der Stromversorgungsadern des Glasfaserkabels zwischen den Stromversorgungsadern kurzgeschlossen ist. Solange die Anzeige leuchtet, wird die Kamera nicht mit Strom versorgt.

⑤Statusanzeigen

FAN STOP (rot):

Leuchtet, wenn der Ventilator nicht mehr läuft.

⑥ Schalter MODE

CAM:

Die Anzeige CAM leuchtet grün. Der HDCE-200 versorgt eine an den Anschluss CAM/BPU angeschlossene Kamera mit Strom und zwischen dem HDCE-200 und der Kamera werden Signale über das Glasfaserkabel übertragen/empfangen.

BPU:

Die Anzeige BPU leuchtet grün. Der HDCE-200 ist über den Anschluss CAM/BPU mit dem BPU4000 verbunden. Der HDCE-200 versorgt den angeschlossenen CA4000 über den BPU4000 mit Strom. Bilder, Ton und Steuersignale werden nicht übertragen oder empfangen.

Rückseite ①CCU-Anschlüsse ②Anschluss CAM/BPU CAM/BPU CCU IN OUT ~ AG IN ④Anschluss AC IN ③Optionaler Steckplatz

①CCU-Anschlüsse (BNC-Typ)

Verwenden Sie BNC-Kabelanschlüsse für die Verbindung mit der CCU.

- Verbinden Sie CCU IN mit HD TRUNK OUT der CCU.

- Verbinden Sie CCU OUT mit HD PROMPTER IN der CCU.

②Anschluss CAM/BPU (Glasfaseranschluss)

An diesen Glasfaseranschluss kann eine HD-Farbkamera oder ein Basisband-Prozessor angeschlossen werden.

Hinweis

Wenn sich auf der Anschlussfläche für das Glasfaserkabel Staub oder andere Verunreinigungen befinden, können Übertragungsfehler auftreten. Schützen Sie den Anschluss unbedingt mit der mitgelieferten Abdeckung, wenn er nicht gebraucht wird.

③Optionaler Steckplatz

Zur künftigen Verwendung.

④Anschluss AC IN

Verbinden Sie diesen Anschluss über das Netzkabel mit einer Netzsteckdose. Mit dem Steckerhalter können Sie das Netzkabel am Gerät befestigen.

Beispiel für Systemkonfiguration

Hinweise

Die Produktion einiger der im Folgenden beschriebenen Peripheriegeräte und Zusatzgeräte wurde eingestellt. Wenden Sie sich an Ihren Sony-Händler oder einen Vertriebsmitarbeiter von Sony, um sich zur Auswahl von Geräten beraten zu lassen.

CAM-Modus graph TD A["HDC2000 HD-Farbkamera"] --> D["HDCE-200 Kameraanschluss-adapter"] B["HDC2500/2400 HD-Farbkamera + Studio-Objektivadapter"] --> D C["HDC2500/2400 HD-Farbkamera"] --> D D --> E["BNC-Kabel"] E --> F["HDCU2000 HD-Kamerasteuerungseinheit"] F --> G["HDCU2500 HD-Kamerasteuerungseinheit"] G -->…

BPU-Modus

Sicherheitsmaßnahmen

Wenn das Gerät aus einer kalten Umgebung in einen warmen Raum gebracht wird oder die Umgebungstemperatur schnell ansteigt, kann sich auf der Oberfläche des Geräts bzw. im Inneren des Geräts Feuchtigkeit ansammeln (Kondensation). Schalten Sie in diesem Fall das Gerät aus, und warten Sie, bis die Kondensation verdunstet ist, ehe Sie das Gerät verwenden. Die Verwendung des Gerätes bei gebildetem Kondenswasser kann zu Beschädigungen führen.

Der Lüfter ist ein Verschleißteil und muss regelmäßig ersetzt werden. Wenn das Gerät bei Raumtemperatur betrieben wird, sollte das Teil ca. alle 5 Jahre ersetzt werden. Diese Ersatzfristen stellen jedoch nur eine allgemeine Richtlinie und keine Garantie der Lebensdauer dieses Teils dar. Weitere Informationen zum Austausch von Komponenten erhalten Sie bei Ihrem Händler.

Die Lebensdauer des Elektrolytkondensators beträgt bei normalen Betriebstemperaturen und normaler Verwendung etwa 5 Jahre (8 Stunden pro Tag; 25 Tage pro Monat). Falls die Nutzung die normale Nutzungshäufigkeit überschreitet, ist die Lebensdauer ggf. entsprechend geringer.

Installationsumgebung

Stellen Sie sicher, dass die Installationsumgebung die folgenden Bedingungen erfüllt:

Trocken und gut belüftet
Keine hohen Temperaturen und nicht in der Nähe von Wärmequellen
Keine starken elektrischen oder Magnetfelder
Kein direktes Sonnenlicht, keine starken Lampen o. Ä.

So verhindern Sie elektromagnetische Interferenzen durch tragbare Kommunikationsgeräte

Bei Verwendung von Mobiltelefonen und anderen Kommunikationsgeräten in der Nähe dieses Geräts kann es zu Fehlfunktionen und Interferenzen bei Audio- und Videosignalen kommen. Es empfiehlt sich, die tragbaren Kommunikationsgeräte in der Nähe dieses Geräts auszuschalten.

Vorsicht beim Wechseln des Fotoformats der Kamera

Wenn Sie das Fotoformat mit der Fernbedienungskonsole oder dem Menü CCU wechseln wollen, schalten Sie die Kamera aus. Wenn die Kamera mit Strom versorgt wird, wird das gewünschte Format unter Umständen nicht ausgewählt.

Technische Daten

Allgemeines

Betriebsspannung

100 bis 240 V Wechselstrom, 50/60 Hz

Stromaufnahme

max. 4,5 A

Betriebstemperatur

5 °C bis 40 °C

Lagertemperatur

-20 °C bis +60 °C

Gewicht ca. 4,7 kg

Abmessungszeichnung (Einheit: mm)

SONY HDCE-200 - Allgemeines - 1

Mitgeliefertes Zubehör

Schraube B4 × 4 (4)

Bedienungshandbuch (1)

Bedienungsanleitung (CD-ROM) (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweise

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Hinweis zu Software, die GNU oder GPL/LGPL unterliegt

Dieses Produkt enthält Software, die einer GNU General Public License („GPL“) oder GNU Lesser General Public License („LGPL“) unterliegt. Gemäß den Bedingungen der GPL/LGPL, von denen eine Ausführung beigefügt ist, sind Sie berechtigt, Kopien des Quellcodes dieser Software zu erhalten, zu modifizieren und zu verbreiten.

Paketliste

lzo	time	less
blktrace	util-linux-ng	libusb
compcache	vsftpd	minicom
directfb	wireless-tools	oprofile
e2fsprogs	acl	procs
net-tools	glibc	setserial
gawk	bash	tar
gdisk	busybox	tofrodos
gpm	coreutils	vim
iputils	diffutils	which
libtool	dosfstools	xz
libcap	ethtool	iptables
memstat	findutils	mtd-utils
mkcramfs	fuse	glibc-libpthread_ptt
nfs-utils	glib	module-init-tools
procinfo	grep	linux-kernel
pump	ksymoops	netbase

Um Informationen zum Quellcode und/oder dem Quellcode dieser Software zu erhalten, wenden Sie sich an eine Sony-Kundendienstniederlassung in Ihrer Nähe.

Dieses Produkt enthält die Software portmap, die der unten stehenden Lizenz unterliegt. Bitte beachten Sie, dass wir keine Anfragen zum Inhalt des Quellcodes entgegennehmen können.

Dieses Produkt enthält die Software strace, die der unten stehenden Lizenz unterliegt. Bitte beachten Sie, dass wir keine Anfragen zum Inhalt des Quellcodes entgegennehmen können.

Copyright (c) 1991, 1992 Paul Kranenburg pk@cs.few.eur.nl Copyright (c) 1993 Branko Lankester branko@hacktic.nl Copyright (c) 1993 Ulrich Pegelow pegelow@moorea.uni-muenster.de Copyright (c) 1995, 1996 Michael Elizabeth Chastain mec@durancef.shout.net Copyright (c) 1993, 1994, 1995, 1996 Rick Sladkey jrs@world.std.com Copyright (C) 1998-2001 Wichert Akkerman wakkerma@deephackmode.org All rights reserved.

Dieses Produkt enthält die Software libxml2, die der unten stehenden Lizenz unterliegt.
