BEDIENUNGSANLEITUNG TC-SS 406 E EINHELL

D Originalbetriebsanleitung Dekupiersäge

Art.-Nr.: 43.090.47 I.-Nr.: 21012

1 20 23 21 14 13 15 16 22 10 4 9 8 2 3 18191 5 7 27

2 21 25 29 28 30 13 14 2716

-2-

3 21 22 5 6 7 27 3 2

4 1 1 1 1

5a 13 15 23 14

15 23 14

5c 14 17 29 16

-3-

8a 9 8

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 13)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
2. Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
3. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen! Warnung!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

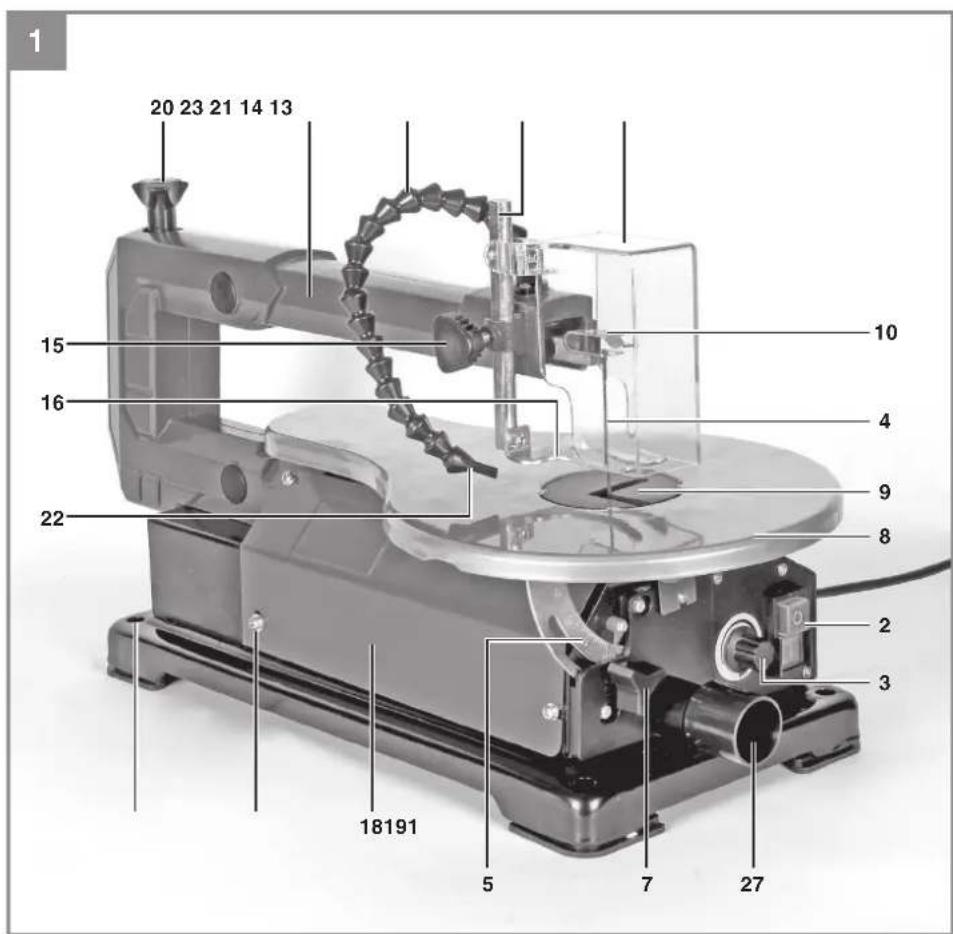

2.1 Gerätebeschreibung (Bild 1-12)

1. Befestigungslöcher
2. Ein-/Ausschalter
3. Hubzahlregler
4. Stiftsägeblatt
5. Winkelskala
6. Zeiger
7. Feststellschraube
8. Sägetisch
9. Tischeinlage
10. Sägeblatthalterung oben
11. Sägeblatthalterung unten
12. Innensechskantschraube 4 mm
13. Sägeblattschutz
14. Haltebolzen
15. Feststellgriff
16. Werkstück-Niederhalter
17. Innensechskantschraube für Niederhalter
18. Seitliche Abdeckung
19. Kreuzschlitzschraube
20. Spannschraube
21. Gelenkschlauch
22. Düse am Gelenkschlauch
23. Ausleger
24. Pendelarm
25. Adapter für Laubsägeblatt
26. Madenschraube in Adapter
27. Absaugadapter
28. Innensechskantschlüssel 2,5 mm
29. Innensechskantschlüssel 4 mm
30. Ersatz-Stiftsägeblatt

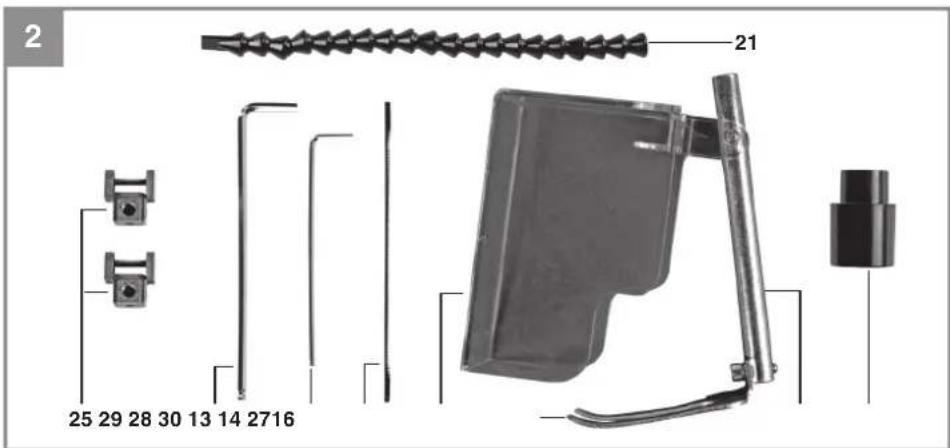

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.

D

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Dekupiersäge
- Sägeblattschutz, Haltebolzen, Werkstück-Niederhalter
• Gelenkschlauch
• Adapter für Laubsägeblatt (2x)
- Absaugadapter
• Innensechskantschlüssel 2,5 mm
• Innensechskantschlüssel 4 mm
• Ersatz-Stiftsägeblatt
• Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäße Verwendung

Die Dekupiersäge dient zum Schneiden von kantigen Hölzern oder holzähnlichen Werkstücken. Rundmaterialien dürfen nur mit geeigneten Haltevorrichtungen geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die

Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.
• Unfallgefahr durch Handkontakt in nicht abgedecktem Schneidbereich des Werkzeuges.
• Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr).
  • Quetschen der Finger.
  • Gefährdung durch Rückschlag.
• Kippen des Werkstückes aufgrund einer unzureichenden Werkstückauflagefläche.
  • Berühren des Schneidwerkzeuges.
• Herausschleudern von Astteilen und Werkstückteilen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

D

4. Technische Daten

Wechselstrommotor: ....230 V\~50 Hz Leistungsaufnahme: ....S1 70 W · S6 30% 120 W Leerlaufdrehzahl n₀: ....400-1600 min¹ Hubbewegung: .... 14 mm Tisch schwenkbar: ....-2° bis 47° Tischgröße: ....415 x 250 mm Sägeblatt - Abstand der Querstifte: .... 127 mm Zahnteilung Zähne pro 25,4mm: .....15 ZPZ (Zähne pro Zoll)

Ausladung: 406 mm Schnitthöhe max. bei 90°: 50 mm Schnitthöhe max. bei 45°: 23 mm Absauganschluss: 36 mm Gewicht: ca. 9 kg Zulässige Länge eines Laubsägeblättes: 128-134 mm

Betriebsart S6 30%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 30% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 70% der Spieldauer ohne Last weiterlaufen.

Gefahr!

Geräusch

Die Geräuschwerte wurden entsprechend EN 62841 ermittelt.

Betrieb

Schalldruckpegel L_pA .....71 dB(A) Unsicherheit K_pA .....3 dB(A) Schallleistungspegel L_WA .....84 dB(A) Unsicherheit K_WA .....3 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warnung:

Die Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Begrenzen Sie die Arbeitszeit!

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Vorsicht!

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub- schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

5. Vor Inbetriebnahme

5.1 Allgemein

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  • Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.

D

• Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung!

Vor allen Wartungs- und Umrüstungsarbeiten an der Dekupiersäge ist der Netzstecker zu ziehen.

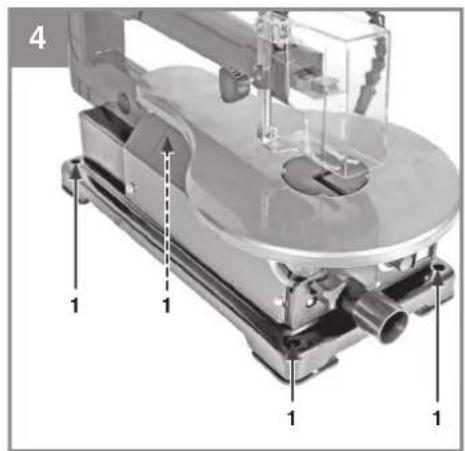

5.2 Maschine aufstellen (Bild 4)

Für eine erhöhte Standfestigkeit befestigen Sie das Gerät mittels der 4 Befestigungslöcher (1) auf einer Werkbank oder Ähnlichem. Geeignetes Befestigungsmaterial wie Schrauben etc. ist im Fachhandel erhältlich.

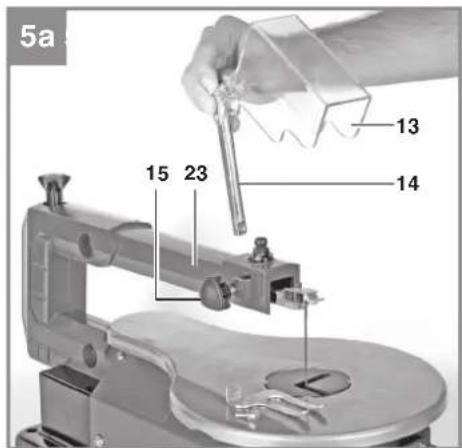

5.3 Montage der Schutzeinrichtungen (Bild 5)

• Demontieren Sie den Niederhalter (16) vom Haltebolzen (14). Lösen Sie dazu die Innensechskantschraube (17) mittels Innensechskantschlüssel (29).

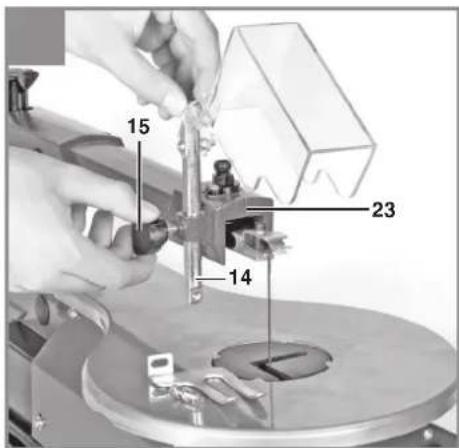

• Führen Sie den Haltebolzen (14) in die Aufnahme am Ausleger (23). Anschließend mit Feststellgriff (15) fixieren.
• Montieren Sie den Niederhalter (16) wieder am Haltebolzen (14) durch Festziehen der Innensechskantschraube (17) mit Innensechskantschlüssel (29).
• Warnung! Der Sägeblattschutz (13) muss während dem Betrieb immer nach unten geklappt sein.

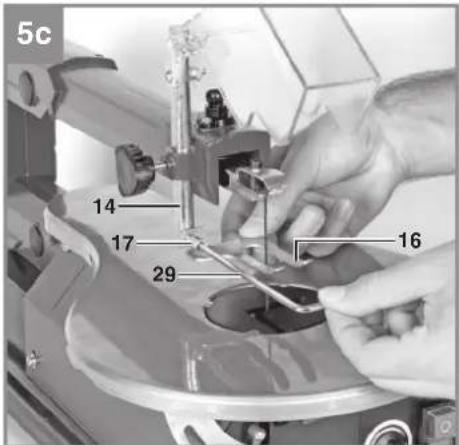

• Hinweis! Sie können die Höhe des Werkstück-Niederhalters (16) mit dem Feststellgriff (15) einstellen.

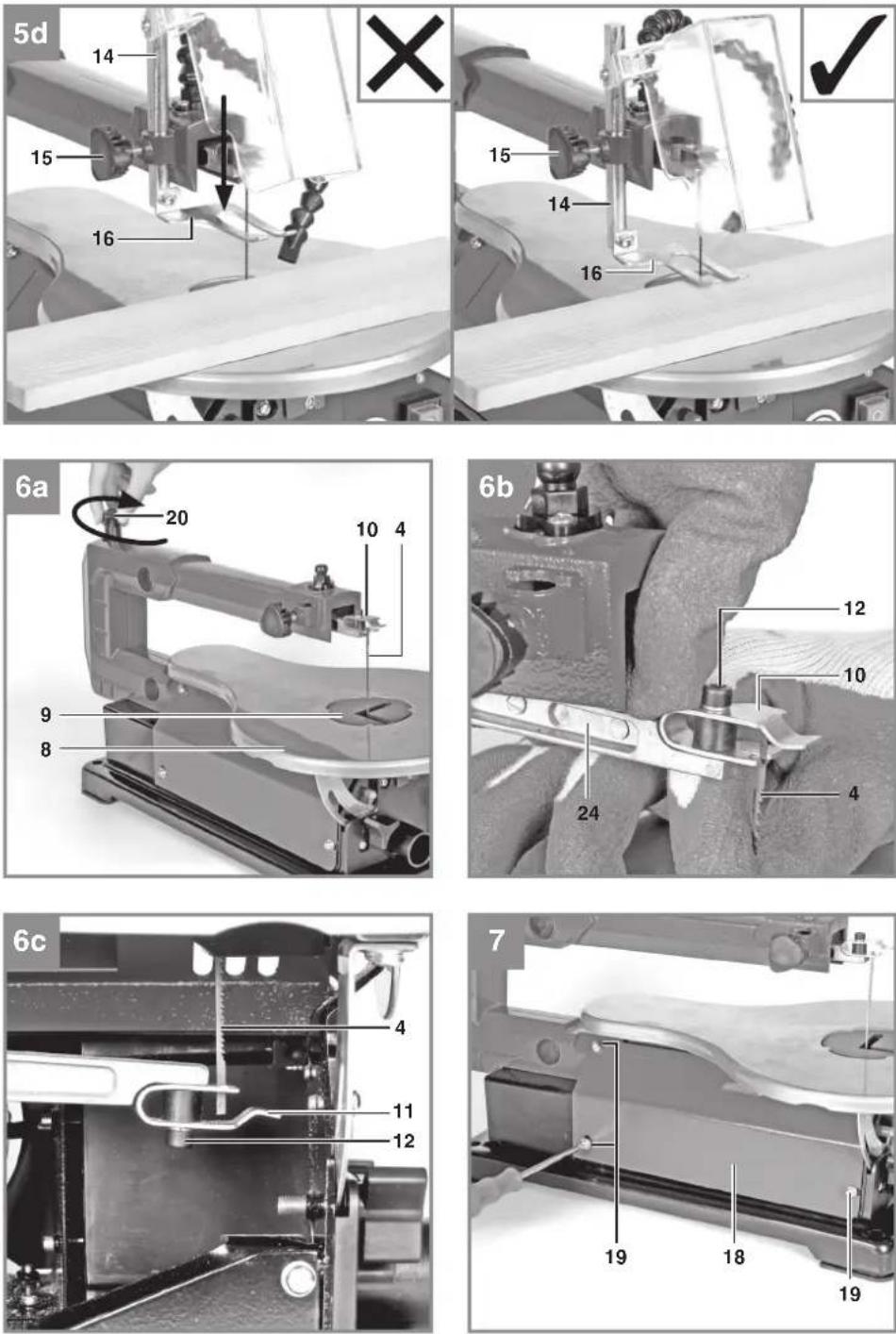

• Warnung! Stellen Sie den Niederhalter vor jedem neuen Schnitt auf die Dicke des Werkstücks ein (vgl. Bild 5d).
• Der Niederhalter (16) soll so weit nach unten gestellt sein, dass er das Werkstück während dem Schnitt berührt.

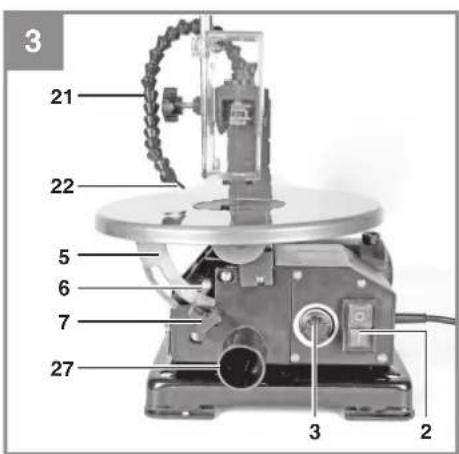

5.4 Montage des Abblas- und Absaugsystems (Bild 1/3)

• Stecken Sie den Gelenkschlauch (21) auf den Anschluss am Ausleger (23).

• Während dem Betrieb strömt aus der Düse (22) am Gelenkschlauch (21) Luft, mit der Sie Markierungen am Werkstück frei von Sägespänen halten können.

• Bringen Sie den Absaugadapter (27) an der Vorderseite der Maschine an.

• Sie können nun z.B. einen Nass-Trockensauger (nicht im Lieferumfang enthalten) am Absaugadapter (27) anschließen. (Durchmesser siehe 4. Technische Daten)

5.5 Stiftsägeblatt wechseln (Bild 6)

• Tragen Sie beim Sägeblattwechsel Handschuhe, um Verletzungen zu vermeiden!
• Demontieren Sie den Niederhalter (16) und Sägeblattschutz (13) wie in 5.3 beschrieben.
• Entspannen Sie das Stiftsägeblatt (4) durch Drehen der Spannschraube (20) im Uhrzeigersinn bis zum Anschlag.
• Nehmen Sie das Stiftsägeblatt (4) zuerst aus der oberen Sägeblatthalterung (10) heraus. Drücken Sie dabei den oberen Pendelarm (24) nach unten.
• Nehmen Sie anschließend das Stiftsägeblatt (4) aus der unteren Sägeblatthalterung (11) heraus.
• Ziehen Sie das Stiftsägeblatt (4) durch die Tischeinlage (9) nach oben heraus.
• Setzen Sie das neue Stiftsägeblatt in umgekehrter Reihenfolge wieder ein.
• Die seitlichen Querstifte am Sägeblatt (4) sollen in der oberen (10) und unteren Sägeblatthalterung (11) in den dafür vorgesehenen Vertiefungen liegen.
• Vorsicht! Die Schnittrichtung des Stiftsägeblattes (4) muss nach unten zeigen, d.h. die Schnittschräge der Zähne muss von der oberen Sägeblatthalterung (10) zur unteren Halterung (11) hinzeigen.
  Spannen Sie das neue Stiftsägeblatt (4) wieder durch Drehen der Spannschraube (20) gegen den Uhrzeigersinn.
• Die richtige Spannung des Sägeblattes kann durch einen seitlichen Fingerdruck gegen das Sägeblatt, etwa mittig zwischen den beiden Sägeblatthalterungen (10, 11) festgestellt werden.
  Faustregel: Hierbei sollte sich das Sägeblatt (4) nur minimal (ca. 1-2 mm) drücken lassen.
• Das ausreichend gespannte Sägeblatt hat einen metallischen Klang, wenn es angetippt wird.
• Montieren Sie den Niederhalter (16) und Sägeblattschutz (13) wie in 5.3 beschrieben.
• Warnung! Nach jedem Sägeblattwechsel prüfen, ob das Stiftsägeblatt (4) in senkrechter Stellung sowie bei geneigtem Sägetisch (8) auf 45°, frei in der Tischeinlage (9) läuft.

D

5.6 Laubsägeblätter einspannen (Bild 7-9)

Mit dieser Maschine können auch handelsübliche Laubsägeblätter (A) verwendet werden.

Hinweis! Es ist kein Laubsägeblatt (A) im Lieferumfang enthalten.

• Demontieren Sie die seitliche Abdeckung (18) durch Lösen der 3 Kreuzschlitzschrauben (19). (Kreuzschlitzschraubendreher nicht im Lieferumfang enthalten)
• Sägeblatt wie unter 5.5 beschrieben demon- tieren.

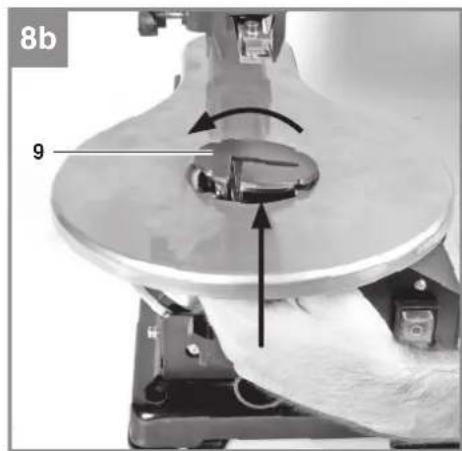

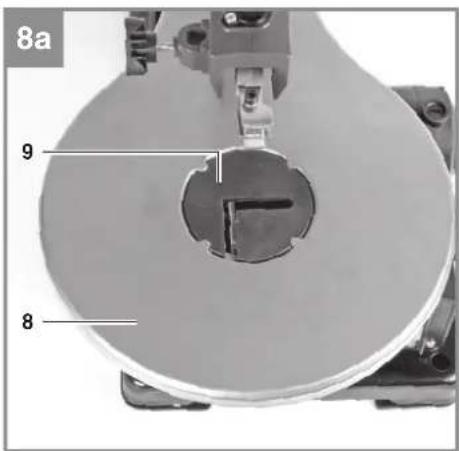

• Drücken Sie die Tischeinlage (9) von unten aus dem Sägetisch (8) heraus.
• Drehen Sie die Tischeinlage (9) um 90° gegen den Uhrzeigersinn (vgl. Bild 8c)
• Drücken Sie die Tischeinlage (9) wieder in den Sägetisch (8). Die Tischeinlage soll hörbar einrasten.
• Hinweis! Handelsübliche Laubsägeblätter (A) besitzen meist feine Sägezähne. Achten Sie deshalb beim Einbau darauf, dass die Schnittschräge der Zähne nach unten gerichtet ist.
• Führen Sie das untere Ende des Laubsägeblattes (A) in einen der Adapter (25). Hinweis! Das Laubsägeblatt (A) darf nicht aus dem Adapter (25) herausragen, um den Adapter (25) an den Sägeblatthalterungen (10, 11) einhängen zu können.
• Befestigen Sie das Laubsägeblatt (A) im Adapter (25) durch Festziehen der Madenschrauben (26) mittels Innensechskantschlüssel (28).
• Führen Sie das Laubsägeblatt (A) von unten durch die Tischeinlage (9) heraus und hängen Sie den Adapter (25) in die untere Sägeblatthalterung (11).
• Fixieren Sie das obere Ende des Laubsägeblattes (A) am zweiten Adapter (25) und hängen Sie diesen an der oberen Sägeblatthalterung (10) ein. Drücken Sie dabei den oberen Pendelarm (24) nach unten.
  Das richtige Spannen des Laubsägeblattes (A) entspricht dem eines Stiftsägeblattes (4), wie unter 5.5 beschrieben.
  • Montieren Sie die seitliche Abdeckung (18)
• Das Umrüsten auf ein Stiftsägeblatt (4) erfolgt in umgekehrter Reihenfolge.

5.7 Sägetisch schräg stellen (Bild 10)

• Stellen Sie den Niederhalter (16) mittels Feststellgriff (15) auf maximale Höhe.
  • Feststellschraube (7) lösen.
• Sägetisch (8) nach links neigen, bis der Zeiger (6) auf das gewünschte Winkelmaß, der Winkelskala (5), zeigt.
• Stellen Sie den Niederhalter (16) je nach Werkstückdicke auf die passende Höhe ein und fixieren Sie die Einstellung mit dem Feststellgriff (15).

5.8 Feinjustierung des Sägeblattwinkels (Bild 11)

Hinweis! Für einen geraden Schnitt muss der Winkel zwischen Sägeblatt (4 bzw. A) und Säge- tisch (8) mit der Anzeige auf der Winkelskala (5) übereinstimmen.

• Stellen Sie den Sägetisch (8) auf das Maß 0° ein und fixieren Sie dies mit der Feststellschraube (7).
• Prüfen Sie den Winkel zwischen Sägeblatt (4 bzw. A) und Sägetisch (8) mit einem 90°-Anschlagwinkel (B).
• 90°-Anschlagwinkel (B) ist nicht im Lieferumfang enthalten.
• Je nach Abweichung können Sie den Sägeblattwinkel an der oberen Sägeblatthalterung (10) und auch an der unteren Sägeblatthalterung (11) justieren.
• Um die obere Sägeblatthalterung (10) zu justieren, lockern Sie die Innensechskantschraube (12) mit dem Innensechskantschlüssel (29).
• Drehen Sie nun die obere Sägeblatthalterung (10) bis der Winkel zwischen Sägeblatt (4 bzw. A) und Sägetisch (8) genau 90° beträgt. Ziehen Sie die Innensechskantschraube (12) mit dem Innensechskantschlüssel (29) wieder fest.
• Um die untere Sägeblatthalterung (11) zu justieren, demontieren Sie zuerst die seitliche Abdeckung (18) wie unter 5.6 beschrieben (vgl. Bild 7).
• Lockern Sie die Innensechskantschraube (12) an der unteren Sägeblatthalterung (11) mit dem Innensechskantschlüssel (29).
• Drehen Sie die untere Sägeblatthalterung (11) bis der Winkel zwischen Sägeblatt (4 bzw. A) und Sägetisch (8) genau 90° beträgt und ziehen Sie die Innensechskantschraube (12) wieder fest.
  • Montieren Sie die seitliche Abdeckung (18).

D

6. Bedienung

Warnung!

• Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.
• Nach dem Einschalten der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.
  • Achtung beim Einschneiden!
• Betreiben Sie das Gerät nur mit Absaugung.
• Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.
• Beim Schneiden von dickeren Hölzern ist besonders zu beachten, dass das Sägeblatt nicht gebogen oder verdreht wird. Dadurch wird die Lebensdauer des Sägeblattes erhöht.
• Hinweis! Die Zähne schneiden das Holz nur beim Abwärtshub.

6.1 Ein-/Ausschalter (Bild 3/Pos. 2)

Zum Einschalten ist die grüne Taste „I“ zu drücken.
Zum Ausschalten muss die rote Taste „0“ gedrückt werden.

6.2 Hubzahlregler (Bild 3)

Mit dem Hubzahlregler (3) können Sie die Hubzahl entsprechend des zu schneidenden Materials einstellen.

6.3 Schnitt ausführen (Bild 12)

• Warnung! Stellen Sie den Niederhalter (16) je nach Werkstückdicke auf die passende Höhe ein und fixieren Sie die Einstellung mit dem Feststellgriff (15).
• Klappen Sie den Sägeblattschutz (13) nach unten.
  • Schalten Sie die Säge ein, vgl. 6.1.
• Hände mit geschlossenen Fingern flach auf das Werkstück legen und das Werkstück nach unten gegen den Sägetisch (8) drücken.
• Schieben Sie das Werkstück langsam in das Sägeblatt (4 bzw. A).
• Wenn Sie das Werkstück nicht komplett durch das Sägeblatt (4 bzw. A) schieben, schalten Sie die Maschine aus und warten bis das Sägeblatt stillsteht. Führen Sie erst danach das Werkstück vom Sägeblatt heraus.
• Der Schnittabfall bleibt auf dem Sägetisch (8) liegen, bis sich das Sägeblatt (4 bzw. A) wieder in Ruhestellung befindet.

6.4 Durchführung von Innenschnitten Ein Merkmal dieser Dekupiersäge ist die Möglichkeit zur Durchführung von Innenschnitten in einem Werkstück, ohne dass die Außenseite oder der Umfang des Werkstücks beschädigt wird.

Warnung: Um Verletzungen durch ein versehentliches Starten zu vermeiden: Vor dem Entfernen oder Auswechseln des Sägeblattes immer den Schalter auf die Position "0" stellen und den Netzstecker aus der Steckdose ziehen.

1. Zur Durchführung von Innenschnitten in einem Werkstück: Das Sägeblatt, wie im Abschnitt 5.5 bzw. 5.6 beschrieben, entfernen.
2. Ein Loch in das betreff ende Werkstück bohren.
3. Das Werkstück mit der Bohrung über die Tischeinlage auf dem Sägetisch legen.
4. Das Sägeblatt durch die Bohrung im Werkstück montieren und spannen.
5. Nach Beendigung der Innenschnitte das Sägeblatt von den Blatthaltern entfernen (wie im Abschnitt 5.5 bzw. 5.6 beschrieben) und das Werkstück vom Tisch nehmen.
6. Sägeblatt wie in Abschnitt 5.5 bzw. 5.6 wieder montieren und spannen.

7. Austausch der Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

- Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

D

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.Einhell-Service.com

9. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät entnommen werden.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile*Tischeinlage
Verbrauchsmaterial/Verbrauchsteile*Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
  Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an dem von Ihnen in der Europäischen Union erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel oder den Austausch des Geräts beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war. Bei Artikel unter dem Brand „Professional“ gilt der Ausschluss für den gewerblichen, handwerklichen oder beruflichen Einsatz nicht.

3. Von unserer Garantie ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pflege und Wartung entstanden sind.
   Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, ...) Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
   Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind. Beispielsweise unterliegen Akkus und Akkupacks einem natürlichen Verschleiß und sind konstruktionsbedingt auf eine begrenzte Zyklenzahl ausgelegt. Der Verschleiß wird insbesondere durch abverlangte Lasten, Ladegeschwindigkeiten aber auch durch Exposition gegenüber Hitze, Kälte, Vibration und Stöße negativ beeinflusst.

5. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Geräts führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort Services.

6. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund einer mangelnden Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

7. Wenn Sie das Gerät in ein anderes Land der Europäischen Union verbracht haben als das Land, in dem Sie das Gerät erworben haben, erbringen wir die Garantieleistung durch einen dortigen Servicepartner. Bei Verbringung außerhalb der Europäischen Union besteht kein Garantieanspruch.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Garantiegeber ist: Einhell Germany AG, Wiesenweg, 94405 Landau/Isar (Deutschland)

Der Service wird erbracht durch: Einhell Service, Eschenstraße 6, 94405 Landau / Isar

Einhell

SERVICE

Sehr geehrte Kundin, sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Services jetzt noch schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

ZUBEHÖR

PRODUKT-INFORMATIONEN

PREIS-INFORMATIONEN

VERFÜGBARKEITEN

TRACK & TRACE

GARANTIEVER- LÄNGERUNGEN

REPARATUR- SERVICE

SERVICE-STELLEN VOR ORT

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: 09951 - 959 2000

Telefax: 09951 - 959 1700

E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

GB

Danger!

Beskriv venligst fejlfunktionen.

Garantibevis

Kære kunde!

7. Byta ut nätkabeln

Fara!

4. Technische gegevens

Wisselstroommotor: ....230 V\~50 Hz Krachtontneming: ....S1 70 W · S6 30% 120 W Nullasttoerental n _o : ....400-1600 min ^1 Slagbeweging: .... 14 mm Tafel draaibaar: ....-2° tot 47° Tafelgrootte: ....415 x 250 mm Zaagblad - afstand van de dwarspinnen: .... 127 mm

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Landau/Isar, den 06.04.2023

Andreas Weichselgartner/General-Manager

First CE: 23

Art.-No.: 43.090.47 I.-No.: 21012
