BEDIENUNGSANLEITUNG ART 2420 Lion Grizzly

Originalbetriebsanleitung

Bestimmungsgemäße Verwendung.....5

Allgemeine Beschreibung ....5

Lieferumfang 6

Übersicht....6

Funktionsbeschreibung......6

Technische Daten......6

Sicherheitshinweise....7

Symbole und Bildzeichen......7

Allgemeine Sicherheitshinweise .....8

Ladevorgang....14

Akku entnehmen / einsetzen......14

Akku aufladen 15

Anzeige Ladestatus

Verbrauchte Akkus....15

Montageanleitung....15

Bedienung....15

Ein- und Ausschalten ....16

Einstellungen am Gerät ....16

Faden verlängern....17

Arbeitshinweise....17

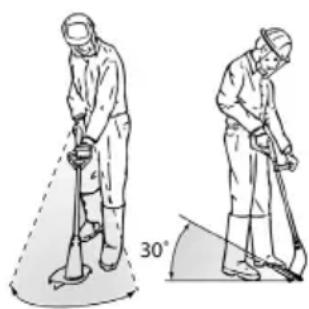

Gras schneiden....17

Senkrechtschnitt/

Rasenkantentrimmen....18

Reinigung und Wartung......18

Reinigung....18

Allgemeine Wartungsarbeiten......18

Auswechseln

der Schneideinrichtung ....18

Lagerung 19

Entsorgung/ Umweltschutz .....20

Ersatzteile....20

Garantie 21

Reparatur-Service....21

Fehlersuche 22

Original EG-Konformitätserklärung ... 141

Explosionszeichnung......145

Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung aufmerksam durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Bestimmungsgemäße Verwendung

Das Gerät ist nur zum Schneiden von Gras in Gärten und entlang von Beeträndern geeignet. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Verwenden Sie das Gerät nicht zum Schneiden von Hecken oder Sträuchern. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Allgemeine Beschreibung

e Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2-3.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

Lieferumfang bei Art.-Nr. 72035203 Gerät OHNE Akku

• Akku-Rasentrimmer
• Schutzabdeckung mit drei Schrauben
• Zusatzgriff
• Originalbetriebsanleitung

Lieferumfang bei Art.-Nr. 72035202 Gerät MIT Akku

• Akku-Rasentrimmer
• Schutzabdeckung mit drei Schrauben
• Zusatzgriff
• Ladegerät
• Akku
• Originalbetriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Übersicht

1 Oberer Handgriff

2 Ein-/Ausschalter

3 Einschaltsperre

4 Führungsschiene

5 Zusatzgriff

6 Griffschraube (verdeckt)

7 Griffteil

8 Riegel zur Verstellung des Griffteils
9 Schraubhülse zur Längenverstellung

10 Teleskoprohr

11 Motorkopf

12 Distanzbügel (Blumenschutz)

13 Schneidkopf mit Fadenspule

14 Schutzabdeckung

15 Fadenschneider (verdeckt)

16 Riegel zur Verstellung des Neigungswinkels

17 Fadenspule
18 Akku
19 Ladegerät

20 Griffaufnahme

21 Haube

22 Fadenauslass-Öse

23 Arretierknopf

Funktionsbeschreibung

Der handgeführte und tragbare Akku-Rasentrimmer besitzt als Schneideinrichtung eine Fadenspule mit Vollautomatik.

Zusätzlich ist das Gerät mit einem schwenkbaren Motorkopf, verstellbarem Alu-Teleskoprohr und Distanzbügel ausgestattet.

Zum Schutz des Anwenders ist das Gerät mit einer Schutzeinrichtung versehen, die die Schneideinrichtung abdeckt.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Gerät

Motorspannung.... 24 V==

Leerlaufdrehzahl....9200 min ^-1

Schutzklasse......III

Schnittkreis 25 cm

Fadenstärke Einzelfaden...... 1,6 mm Gewicht

(ohne Ladegerät und Akku) ...... 1,87 kg

Schalldruckpegel

(L_pA) 80 dB(A), K_pA = 3 dB

Schallleistungspegel (L _WA )

Garantiert 96 dB(A)

Gemessen... 88,4 dB(A); K_WA = 2,48 dB

Vibration (a_h) ...... 3,4 m/s², K=1,5 m/s²

Nennspannung.... 24 V=

Kapazität.... 2,0 Ah

Ladezeit ......ca. 8 h

Ladegerät......HYCHO132400500G

Eingangsspannung/

Input ......100-240V; \~50/60Hz; 0,32 A

Ausgangsspannung/

Output 24V = 0.5 A

Schutzklasse ...... □□

Schutzart IPX0

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Be-

triebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Beim Gebrauch der Maschine sind die Sicherheitshinweise zu beachten.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Tragen Sie Augen- und Gehörschutz.

Verletzungsgefahr durch weggeschleuderte Teile!

Unstehende Personen aus dem Gefahrenbereich fernhalten.

Nach dem Ausschalten dreht sich die Schneidscheibe noch für einige Sekunden. Hände und Füße fernhalten.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Halten Sie andere Personen fern. Sie könnten durch weggeschleuderte Fremdkörper verletzt werden.

DE

Entfernen Sie den Akku vor Wartungsarbeiten.

Angabe des Schallleistungspegels L_WA in dB

Elektrogeräte gehören nicht in den Hausmüll.

Schnittkreis

Bildzeichen auf dem Akku:

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer oder ins Wasser.

Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab (max. 60°C).

Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden.

Bildzeichen auf dem Ladegerät:

Achtung!

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Das Ladegerät ist nur zur Verwendung in Räumen geeignet.

Polung

Schutzklasse II

Elektrogeräte gehören nicht in den Hausmüll.

Symbole in der Anleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens ist das Gebot er-läutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch des Gerätes sind die Sicherheitshinweise zu beachten.

Arbeiten mit dem Gerät

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Vorbereitung:

- Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

- Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Halten Sie andere Personen fern. Achten Sie besonders auf Kinder und Haustiere. Unterbrechen Sie die Arbeit, wenn diese sich in der Nähe aufhalten.

- Geeignete Arbeitskleidung und persönliche Schutzausrüstung benutzen! Tragen Sie grundsätzlich eine Schutzbrille oder Augenschutz, Gehörschutz, Stiefel oder Schuhe mit rutschfester Sohle und robuste, lange Hosen sowie Arbeitshandschuhe. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Die Schutzvorrichtung und die persönlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Benutzen Sie das Gerät nie mit defekter Schutzausrüstung. Prüfen Sie vor dem Gebrauch den

Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung, des Schalters und der Schutzabdeckung. Setzen Sie niemals Schutzvorrichtungen außer Kraft.

Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Verwendung:

- Vor Inbetriebnahme des Gerätes und nach irgendwelchem Aufprall, prüfen Sie sie auf Anzeichen von Verschleiß oder Beschädigung und lassen Sie notwendige Reparaturen durchführen. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

- Achten Sie beim Arbeiten auf einen sicheren Stand. Seien Sie beim Arbeiten im Gefälle besonders vorsichtig. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

- Arbeiten Sie nicht bei Regen, schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei guter Beleuchtung. Es besteht Unfallgefahr.

- Halten Sie den Schneidfaden von allen Körperteilen, vor allem Händen und Füßen, fern, wenn Sie den Motor einschalten und bei laufendem Motor. Es besteht die Gefahr von Schnittverletzungen.

- Starten Sie das Gerät nicht, wenn es umgedreht ist oder sich nicht in Arbeitsposition befindet.

- Schalten Sie den Motor ab und ziehen Sie den Netzstecker, wenn:

DE

• Sie das Gerät nicht benutzen,
• es unbeaufsichtigt lassen,
• es reinigen, warten oder vor Prüfungen,
• es von einer Stelle zur anderen transportieren,
• die Netzanschluss- oder Verlängerungsleitung beschädigt ist,

• Sie die Schneidevorrichtung abnehmen oder auswechseln sowie mit der Hand die Länge des Schneidfadens einstellen.

• Vergewissern Sie sich, dass der Schneidkopf beim Anlassen und während der Arbeit nicht mit Steinen, Geröll, Draht oder anderen Fremdkörpern in Berührung kommt. Verletzungsgefahr durch weggeschleuderte Teile!

• Seien Sie vorsichtig gegen Verletzungen an jeder Einrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in ihre normale Arbeitsposition, bevor sie eingeschaltet wird.
• Achten Sie auf den Fadenschneider. Er kann schwere Schnittwunden verursachen.
• Versuchen Sie niemals, die Schneideinrichtung (Schneidfaden) mit der Hand anzuhalten. Warten Sie stets, bis sie von selbst anhält. Der Kontakt mit der Schneideinrichtung kann zu Verletzungen führen.
• Verwenden Sie nur einen Original-Schneidfaden. Die Verwendung eines Metalldrahtes anstelle des Nylonfadens ist verboten. Dies kann zu schweren Verletzungen führen.
• Benutzen Sie das Gerät nicht, um Gras zu schneiden, das sich nicht auf dem Boden befindet, z.B. Gras, das auf Mauern, Felsen usw. wächst. Der

Gebrauch des Gerätes für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Überqueren Sie mit laufendem Gerät keine Kiesstraßen oder Kieswege. Kies kann hochgeschleudert werden und zu Verletzungen führen.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

Pflegen Sie Ihr Gerät:

• Achten Sie darauf, dass die Lüftungsöffnungen nicht verstopft sind.
• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden.
• Versuchen Sie nicht, das Gerät selbst zu reparieren. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Geräte für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch.

Benutzen Sie das Gerät nicht, wenn Sicherheitseinrichtungen, Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und die Verlängerungsleitung auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn die Netzanschlussleitung beschädigt oder abgenutzt ist. Beschädigte Netzanschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

- Halten Sie die Verlängerungsleitungen von den Schneidwerkzeugen fern. Wird die Verlängerungsleitung während des Gebrauchs beschädigt, trennen Sie sie sofort vom Netz. DIE VERLÄNGERUNGSLEITUNG NICHT BERÜHREN, BEVOR SIE VOM NETZ GETRENNT IST. Gefahr durch elektrischen Schlag.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

- Schützen Sie das Gerät vor Feuch-tigkeit. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlages.

- Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten). Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

- Verwenden Sie nur Verlängerungsleitung, die höchstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt der Verlängerungsleitung muss mindestens 2,5 mm² betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie die Verlängerungsleitung auf Schäden.

- Führen Sie das eingeschaltete Gerät nie über die Verlängerungsleitung. Führen Sie die Verlängerungsleitung grundsätzlich hinter der Bedienungsperson. Die Verlängerungsleitung kann versehentlich durchtrennt werden.

- Verwenden Sie für die Anbringung der Verlängerungsleitung die dafür vorgesehene Kabelaufhängung.

- Tragen Sie das Gerät nicht an der Netzanschlussleitung. Benutzen Sie die Netzanschlussleitung nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten. Die Netzanschlussleitung könnte beschädigt werden.

SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON AKKU- WERKZEUGEN

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

SERVICE

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

SPEZIELLE SICHERHEITSHIN- WEISE FÜR AKKUGERÄTE

a) Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.
b) Laden Sie Ihre Batterien nur im Innenbereich auf, weil das Ladegerät nur dafür bestimmt ist.
c) Um das Risiko eines elektrischen Schlags zu reduzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen.
d) Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab. Hitze schadet dem Akku und es besteht Explosionsgefahr.
e) Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.
f) Öffnen Sie den Akku nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in Anspruch.
g) Verwenden Sie keine nicht wiederaufladbaren Batterien!

RICHTIGER UMGANG MIT DEM AKKULADEGERÄT

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine

für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Ladegerät. Es besteht Brand- und Explosionsgefahr.
• Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker und lassen Sie es von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Benutzen Sie ein defektes Ladegerät nicht und öffnen Sie es nicht selbst. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes auf dem Ladegerät übereinstimmt. Es besteht die Gefahr eines elektrischen Schlags.
• Trennen Sie das Ladegerät vom Netz, bevor Verbindungen zum Elektrowerkzeug geschlossen oder geöffnet werden.
• Halten Sie das Ladegerät sauber und fern von Nässe und Regen. Benutzen Sie das Ladegerät niemals im Freien. Durch Verschmutzung und das Eindringen von Wasser erhöhen sich das Risiko eines elektrischen Schlags.
• Das Ladegerät darf nur mit den zugehörigen Original-Akkus betrieben werden. Das Laden von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Vermeiden Sie mechanische Beschädigungen des Ladegerätes. Sie können zu inneren Kurzschlüssen führen.

• Das Ladegerät darf nicht auf brennbarem Untergrund (z.B. Papier, Textilien) betrieben werden. Es besteht Brandgefahr wegen der beim Laden auftretenden Erwärmung.

• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Der Akku Ihrer Heckenschere wird nur teilweise vorgeladen geliefert und muss vor Gebrauch zum ersten Mal richtig aufgeladen werden. Für die erste Aufladung wird empfohlen, die Batterie etwa 5 Stunden aufzuladen. Stecken Sie die Batterie in den Sockel ein und schließen Sie das Ladegerät ans Stromnetz an.
• Ziehen Sie den Netzstecker wenn die Batterie voll aufgeladen ist und trennen Sie das Ladegerät vom Gerät. Die La-dezeit beträgt etwa 5 Stunden.
• Lassen Sie Ihre Batterie nicht kontinuierlich aufladen. Das kann die Batteriezellen beschädigen. Anmerkung: Ständiges Nachladen kleiner Kapazitäten kann die Batteriezellen beschädigen. Nur nachladen, wenn das Gerät zu langsam läuft.
• Laden Sie in dem Ladegerät keine nichtaufladbaren Batterien auf.

RESTRISIKEN

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

DE

c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Ladevorgang

Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es besteht Verletzungsgefahr durch auslaufende Elektrolytlösung! Spülen Sie bei Augen-Haut-Kontakt die betroffenen Stellen mit Wasser oder Neutralisator und suchen Sie einen Arzt auf.

Laden Sie den Akku nur in trockenen Räumen auf.

Die Außenfläche des Akkus muss sauber und trocken sein, bevor Sie das Ladegerät anschließen.

Es besteht die Gefahr von Verletzungen durch Stromschlag.

Laden Sie nur mit beiliegendem Original-Ladegerät auf. Achten

Sie darauf, dass das Gerät nicht länger als 8 Stunden ununterbrochen aufgeladen wird. Der Akku und das Gerät könnten beschädigt werden und bei längerer Ladezeit verbrauchen Sie unnötig Energie. Bei Überladung erlischt der Garantieanspruch.

• Laden Sie den Akku vor dem ersten Gebrauch auf. Den Akku nicht mehrmals hintereinander kurz aufladen.
• Laden Sie den Akku nach, wenn das Gerät zu langsam läuft.
• Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Original-Ersatzakku, den Sie über den Kunden-dienst beziehen können.
• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz.
• Defekte, die aus unsachgemäßer Handhabung resultieren, unterliegen nicht der Garantie.

Akku entnehmen / einsetzen

1. Zum Herausnehmen des Akkus (18) aus dem Gerät drücken Sie die Entriegelungstasten (18a) am Akku und ziehen den Akku heraus.

2. Zum Einsetzen des Akkus (18) schieben Sie den Akku entlang der Führungsschiene (4) in das Gerät. Er rastet hörbar ein.

Setzen Sie den Akku erst ein, wenn das Gerät vollständig montiert ist. Es besteht Verletzungsgefahr!

Akku aufladen

Lassen Sie einen frisch entladenen Akku (18) ca. 15 Minuten abkühlen, bevor Sie ihn in das Ladegerät (19) einsetzen.

1. Nehmen Sie gegebenenfalls den Akku (18) aus dem Gerät.

2. Schieben Sie den Akku (18) in den Ladeschacht des Ladegerätes (19). Er rastet hörbar ein.

3. Schließen Sie das Ladegerät (19) an eine Steckdose an.

4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät (19) vom Netz.

5. Drücken Sie die Entriegelungstasten (18a) am Akku (18) und ziehen Sie den Akku aus dem Ladegerät (19).

Anzeige Ladestatus (Akku 24V, 4 Ah)

Drücken Sie den rechten „Press“-Knopf der Ladezustandsanzeige, um den Batteriestatus zu überprüfen. Die Anzahl der leuchtenden LED-Lichter zeigt den Ladezustand der Batterie an. 4 LED-Lichter bedeuten volle Akkuladung, 1 LED-Licht zeigt, dass der Akku geladen werden muss.

Verbrauchte Akkus

- Eine wesentlich verkürzte Betriebszeit trotz Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Verwenden Sie nur einen Ersatz-Akku, den Sie über den Kundendienst beziehen können.

- Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Bestimmungen und Hinweise zum Umweltschutz (siehe „Entsorgung/ Umweltschutz“).

Montageanleitung

Setzen Sie den Akku erst ein, wenn das Gerät vollständig montiert ist. Es besteht Verletzungsgefahr!

Schutzabdeckung montieren:

Setzen Sie die Schutzabdeckung (14) auf den Motorkopf (11) auf und schrauben Sie diese mit den 3 Kreuzschlitzschrauben fest.

Zusatzgriff montieren:

1. Ziehen Sie die Enden des Zusatzgriffes (5) auseinander und schieben Sie diese über die Griffaufnahme (20).
2. Schrauben Sie den Zusatzgriff (5) mit der Griffschraube (6) an.

Bedienung

Achtung Verletzungsgefahr! Verwenden Sie das Gerät nicht ohne Schutzabdeckung. Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung sowie Augen- und Gehörschutz. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Der Ein-/Ausschalter und die Einschaltssperre dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

1. Vergewissern Sie sich, dass der Akku (18) eingesetzt ist

2. Zum Einschalten betätigen Sie mit dem Daumen die Einschaltsperre (3) und drücken dann den Ein-/Ausschalter (2). Lassen Sie die Einschaltsperre wieder los.

3. Zum Ausschalten lassen Sie den Ein-/Ausschalter (2) los. Eine Dauerlaufschaltung ist nicht möglich.

Nach dem Ausschalten des Gerätes dreht sich die Schneideinrichtung noch einige Zeit weiter. Lassen Sie die Schneideinrichtung vollständig zur Ruhe kommen. Berühren Sie das sich bewegende Kunststoff-Messer nicht und bremsen Sie dieses nicht ab. Verletzungsgefahr!

Einstellungen am Gerät

Zusatzgriff verstellen:

Sie können den Zusatzgriff in verschiedene Positionen bringen. Stellen Sie den Griff so ein, dass der Schneidkopf (13) in der Arbeitshaltung leicht nach vorne geneigt ist.

① Lösen Sie die Griffschraube (6) und verstellen Sie den Zusatzgriff (5) in die gewünschte Position. Ziehen Sie die Griffschraube wieder fest.

Höhe verstellen:

Das Teleskoprohr erlaubt es Ihnen, das Gerät auf Ihre individuelle Größe einzustellen.

② Lösen Sie die Schraubhülse

(9). Bringen Sie das Teleskoprohr (10) auf die gewünschte Länge und schrauben Sie die Schraubhülse wieder fest.

Schnittwinkel verstellen:

Mit verändertem Schnittwinkel können Sie auch an unzugänglichen Stellen trimmen, z.B. unter Bänken und Vorsprüngen.

③ Drücken Sie den Riegel (16) am Motorgehäuse und neigen Sie das Teleskoprohr (10). Es sind 5 Stellungen möglich (siehe auch „Arbeitshinweise“).

Griffteil verstellen:

Das Griffteil lässt sich um 90° und 180° drehen (siehe auch „Arbeitshinweise“).

④ Schieben Sie den Riegel (8) nach unten und drehen Sie das Griffteil (7) 0°90°180°, bis es in der gewünschten Position einrastet.

Distanzbügel (Blumenschutz) verstellen: Der Distanzbügel hält nicht zu schneidende Pflanzen und Stämme von der Schneideinrichtung fern.

⑤ Schieben Sie den Distanzbügel (12) nach vorne . Wenn der Distanzbügel nicht benötigt wird, schieben Sie ihn in die Parkposition zurück.

Faden verlängern

Ein kurzer oder abgenutzter Faden schneidet schlecht. Kontrollieren Sie daher bei nachlassender-Schnittleistung, ob die Fadenspule noch genügend Faden aufweist. as Auswechseln der Spule ist im Kapitel „Auswechseln der Schneideinrichtung“ beschrieben.

Einzelfaden-Automatik

Ihr Gerät ist mit einer Einzelfaden-Automatik ausgerüstet. Der Faden verlängert sich automatisch bei jedem Einschaltvorgang. Damit die Fadenverlängerungsautomatik korrekt funktioniert, muss die Spule zum Stillstand gekommen sein, bevor Sie das Gerät erneut einschalten. Sollte der Faden anfangs länger sein als der Schnittkreis vorgibt, wird er durch den Fadenschneider automatisch auf die richtige Länge gekürzt.

Kontrollieren Sie den Nylonfaden regelmäßig auf Beschädigung und ob der Faden noch die durch den Fadenschneider vorgegebene Länge aufweist.

Wenn kein Fadenende sichtbar ist:

- Erneuern Sie die Fadenspule (siehe Kapitel „Auswechseln der Schneideinrichtung“).

Fadenlänge manuell einstellen:

- Schalten Sie das Gerät aus und nehmen Sie den Akku (A18) aus dem Gerät. Drücken Sie den Arretierknopf (siehe 1 17) unter der Fadenauslass-Öse und ziehen Sie den Faden nach außen.

Arbeitshinweise

Achtung Verletzungsgefahr!

chneiden Sie kein feuchtes oder nasses Gras.

•

Vergewissern Sie sich vor dem Starten des Gerätes, dass der Schneidkopf nicht mit Steinen, Geröll oder anderen Fremdkörpern in Berührung ist.

• Schalten Sie das Gerät ein, bevor Sie sich dem zu schneidenden Gras nähern.
• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.
• Vermeiden Sie die Berührung mit festen Hindernissen (Steine, Mauern, Lattenzäune usw.). Der Faden würde sich schnell abnutzen. Verwenden Sie den Rand der Schutzabdeckung, um das Gerät auf richtige Distanz zu halten.

Gras schneiden

Schneiden Sie Gras, indem Sie das Gerät nach rechts und links schwenken. Schneiden Sie langsam und halten Sie beim Schnei- den das Gerät um

ca. 30° nach vorn geneigt.

Schneiden Sie langes Gras schichtweise von oben nach unten.

Senkrechtschnitt/Rasenkantentrimmen

Bei senkrecht geführtem Schneidkopf ist besondere Vorsicht und Aufmerksamkeit geboten. Halten Sie genügend Abstand zur Schneideinrichtung, um Verletzungen zu vermeiden.

Einstellungen für den Senkrechtschnitt:

Zum Schneiden von Böschungen und steilen Hängen führen Sie das Gerät langsam nach rechts und links.

• Griffteil: 180° (siehe
  F ④)
  • Schnittwinkel: 0° (siehe
  F ③)
  • Distanzbügel in Parkposition

Einstellungen für das Rasenkantentrimmen:

Zum Trimmen von Rasenkanten führen Sie das Gerät langsam an den Rasenkanten entlang.

• Griffteil: 90° (siehe
  F ④)
  • Schnittwinkel: 90° (siehe
  F ③)
  • Distanzbügel in Parkposition

Reinigung und Wartung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die

nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Führen Sie folgende Reinigungs- und Wartungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

- Halten Sie Lüftungsschlitze, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.

Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.

- Reinigen Sie nach jedem Schneidevorgang die Schutzabdeckung und die Schneideinrichtung von Gras und Erde.

Allgemeine Wartungsarbeiten

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben in der Schneidscheibe.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Auswechseln der Schneideinrichtung

Manipulieren Sie niemals an der Schneideinrichtung, indem Sie verschlissene Originalteile oder Fremdteile einsetzen. Verwenden Sie ausschließlich Original-Ersatzteile. Verwenden Sie niemals metallische Fäden. Der Gebrauch solcher Nicht-Originalteile kann-Personenschäden und irrepara-

ble Schäden am Gerät verursachen und führt unverzüglich zum Verfall der Garantie.

Fadenspule auswechseln:

1. Schalten Sie das Gerät aus und nehmen Sie den Akku (A 18) aus dem Gerät.

2. Drehen Sie das Gerät um, so dass sich der Schneidkopf (13) oben befindet.

3. Drücken Sie gleichzeitig die beiden Arretierungen an der Haube (21) und nehmen Sie diese ab.

4. Nehmen Sie die Fadenspule (17) vom Schneidkopf ab.

5. Setzen Sie die neue Fadenspule mit der glatten Seite nach oben auf den Schneidkopf und stecken Sie das Fadenende durch die Fadenauslass-Öse (22). Achten Sie darauf, dass das Fadenende nicht aus den Schlitzen der Spule herausrutscht.

6. Setzen Sie die Haube (21) wieder auf. Achten Sie darauf, dass die Arretierungen an der Haube dabei genau in die Aussparungen am Schneidkopf passen. Sie rasten dann spürbar ein.

7. Halten Sie den Arretierknopf (23) gedrückt und ziehen Sie das Fadenende so weit heraus, dass es über den Fadenschneider (15) heraussteht.

Fadenschneider auswechseln:

Kontrollieren Sie den Fadenschneider. Verwenden Sie das Gerät auf keinen Fall ohne oder mit defektem Fadenschneider. Tauschen Sie einen defekten Fadenschneider aus.

1. Schalten Sie das Gerät aus und nehmen Sie den Akku (A 18) aus dem Gerät.

2. Schrauben Sie den Faden- schneider (15) von der Schutz- abdeckung (14) ab.

3. Schrauben Sie den neuen Fadenschneider (15) an die Schutzabdeckung an

Lagerung

• Reinigen Sie das Gerät vor der Aufbewahrung.
• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.
• Legen Sie das Gerät nicht auf der Schutzabdeckung ab. Hängen Sie es am Besten am oberen Handgriff auf, dass die Schutzabdeckung keine anderen Gegenstände berührt. Es besteht die Gefahr, dass sich die Schutzabdeckung verformt und sich damit Abmessungen und Sicherheitseigenschaften verändern.
• Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.
• Nehmen Sie den Akku vor einer längeren Lagerung (z.B. Überwinterung) aus dem Gerät.
• Lagern Sie den Akku nur im teilgeladenen Zustand. Der Ladezustand sollte während einer längeren Lagerzeit 40-60% betragen.
• Prüfen Sie während einer längeren Lagerungsphase etwa alle 3 Monate den Ladezustand des Akkus und laden Sie bei Bedarf nach.
• Lagern Sie den Akku zwischen 10°C bis 25°C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

• Geben Sie das Gerät und das La-degerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwer-tung zugeführt werden. Fragen Sie hierzu unser Service-Center.
• Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.
• Entsorgen Sie Akkus nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
• Führen Sie Schnittgut der Kompostierung zu und werfen Sie dieses nicht in die Mülltonne.

Ersatzteile

Wenden Sie sich zum Nachkauf von Ersatzteilen an die angegebene Service-Adresse. Geben Sie bei der Bestellung unbedingt die Bestellnummer an. Sollten weitere Ersatzteile erforderlich sein, entnehmen Sie die Teilenummer bitte der Explosionszeichnung.

Fadenspule Set....91104379

Akku, 24 V, 2 Ah ....80001190

Akku, 24 V, 4 Ah ....80001191

Ladegerät 80001085

Schnellladegerät......80001084

Zubehör kann Online unter: www.grizzly-service.eu bestellt werden!

Alternativ können Sie sich im Fachhandel einen 1,6 mm starken Nylonfaden besorgen und diesen selbst auf die Fadenspule aufwickeln. Achten Sie in diesem Fall darauf den Faden aufzurollen und in den Fadenkanal– entgegen der Motor-Drehrichtung – zu wickeln. Die Motor-Drehrichtung ist auf der Schutzabdeckung mit einem Pfeil gekennzeichnet.

Garantie

Für dieses Gerät leisten wir 24 Monate Garantie.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen.

Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen.

Die Garantie gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißtiele angesehen werden können (z.B. Fadenspule und Akku) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter)

Voraussetzung für Garantieleistungen sind zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.

Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Bei Vorliegen eines berechtigten Garantiefalles bitten wir um telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

Die Entsorgung Ihres defekten eingesendeten Gerätes führen wir kostenlos durch.

Fehlersuche

Problem Mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Akku (18) entladen Akku (18)	laden (siehe „Ladevorgang“)
	Akku (18) nicht eingesetzt Akku (18) einsetzen (siehe „Bedienung“)
	Ein-/Ausschalter ( A 2 ) defekt	Reparatur durch Service-Center
	Motor defekt
Gerät arbeitet mit Unterbrechungen	Interner Wackelkontakt	Reparatur durch Service-Center
	Ein-/Ausschalter ( A 2 ) defekt
Starke Vibrationen Starke Geräusche	Fadenspule ( A 17 ) ver- schmutzt	Fadenspule reinigen (siehe „Reinigung und Wartung“)
	Fadenspule ( A 17 ) defekt	Fadenspule auswechseln (siehe „Reini- gung und Wartung“)
	Motor defekt Reparatur durch Service-Center
Schlechtes Schnei- dergebnis	Fadenspule ( A 17 ) hat nicht genügend Faden	Schneidfaden verlängern (s. „Bedienung“)) Fadenspule auswechseln (s. „Wartung und Reinigung“)
	Faden ist nicht aus der Spule geführt	Fadenspule abnehmen und Faden durch die Fadenauslass-Öse ( 22 ) nach außen fädeln, Fadenspule wieder montieren.
	Schneideinrichtung ver- schmutzt	Schneideinrichtung reinigen (siehe „Rei- nigung und Wartung“)
	Akku (18) nicht voll geladen	Akku (18) laden (siehe „Ladevorgang“)

Content

Technische gegevens ....40

Beschermingsklasse......IPX0

Snoeihoek verstellen:

Afstandsbeugel (bloembescherming) verstellen:

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
* The object of the declaration described above satisfies the provisions of Directive 2011/65/EU of the European Parliament and the Council of 8 June 2011 on limiting the use of certain harmful substances in electrical and electronic appliances.

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Accu-gazontrimmerbouwserie ART 2420 LionART 2420 Lion SetSerienummer201601000001 - 201601000330201601000001 - 201601000500is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen	Nous certifions par la présente que le modèleCoupe-bordure à accude construction ART 2420 LionART 2420 Lion SetNuméro de série201601000001 - 201601000330201601000001 - 201601000500est conforme aux directives UE actuelle-ment en vigueur :
2006/42/EC • 2004/108/EC • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Om de overeenstemming te waarbor-gen, werden de hierna volgende, in ove-reenstemming gebrachte normen en natio-nale normen en bepalingen toegepast:	En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :
EN 60335-1:2012/A11:2014 • EN 60335-2-91:2014 • EN 62233:2008EN 55014-1/A2:2011 • EN 55014-2:1997/A2:2008EN 61000-3-2/A2:2009 • EN 61000-3-3:2013 • EN 60335-2-29/A2:2010
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC bevestigd:Akoestisch niveau gegarandeerd: 96 dB(A)gemeten: 88,4 dB(A)Toegepaste conformiteitbeoordelingspro-cedure in overeenstemming met Annex VI/ 2000/14/EGAangemeld bij: TÜV Süd, NB 0036	Nous certifions également conformément à la directive sur les émissions de bruit 2000/14/EC que :Niveau de puissance sonoregaranti : 96 dB(A)mesuré : 88,4 dB(A)Procédé d’évaluation de la conformité appliqué selon l’annexe VI / 2000/14/EC Bureau declaré: TÜV Süd, NB 0036
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:	Le fabricant assume seul la responsabilité d’établir la présente déclaration de confor-mité :
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim30.01.2016, Germany	Volker LappasDocumentatiegelastigde,Chargé de documentation

Grizzly Tools GmbH & Co. KG

Kundenservice

Stockstädter Straße 20

63762 Großostheim

Tel.: [phone]

Fax: [phone]

e-mail:

[e-mail]

Homepage: www.grizzly.biz

Novo CSV Ltd.

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr

Boutique en ligne:
