BEDIENUNGSANLEITUNG ERT 450-20 Grizzly

Elektrische kantentrimmer

NL

Electric lawn trimmer

GB

Originalbetriebsanleitung

Originalbetriebsanleitung ....6

Bitte lesen Sie vor der ersten Inbetriebnahme zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine be- nutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Verwendungszweck...... 6

Allgemeine Beschreibung 6

Lieferumfang 6

Übersicht....7

Funktionsbeschreibung 7

Sicherheitshinweise....7

Symbole in der Anleitung 7

Bildzeichen auf dem Gerät......7

Allgemeine Sicherheitshinweise...... 8

Montageanleitung....12

Bedienung 12

Ein- und Ausschalten 12

Einstellungen am Gerät...... 13

Schneidfaden verlängern 13

Arbeitshinweise 14

Gras schneiden....14

Senkrechtschnitt/

Rasenkantentrimmen 14

Reinigung 15

Auswechseln der

Schneideinrichtung.... 15

Lagerung 16

Entsorgung/Umweltschutz 16

Technische Daten 16

Ersatzteile.... 16

Garantie....17

Reparatur-Service.... 17

Fehlersuche 18

Original EG-Konformitätserklärung.. 130

Explosionszeichnung....140

Service-Center 141

Verwendungszweck

Das Gerät ist nur zum Schneiden von Gras und Unkraut in Gärten und entlang von Beeträndern geeignet. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2 und 3.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Rasentrimmer
  • Schutzabdeckung mit 2 Schrauben zur Befestigung der Schutzabdeckung
• Zusatzgriff
  • 1 Fadenspulen
  • Distanzbügel (Blumenschutz)
• Betriebsanleitung

Übersicht

1 Netzkabel

2 Oberer Handgriff

3a Einschaltsperre

3b Ein-/Ausschalter

4 Zugentlastung

5 Zusatzgriff

6 Griffmutter und Schraube

7 Griffteil

8 Klemme zur (Längen-) Verstellung des Griffteils

9 Teleskoprohr

10 Tritthebel zur Verstellung des Neigungswinkels

11 Motorkopf

12 Schutzabdeckung

13 Schneidkopf mit Fadenspule oder Schneidfaden

14 Distanzbügel (Blumenschutz)

15 Abstandsrolle

16 Fadenschneider (nicht sichtbar)

Funktionsbeschreibung

Der handgeführte und tragbare Rasentrimmer besitzt als Antrieb einen Elektromotor.

Als Schneideinrichtung besitzt der Rasentrimmer eine Doppelfadenspule.

Beim Rasentrimmen rotieren zwei Nylonfäden in einer etwa parallel zum Boden liegenden Ebene, beim Rasenkantentrimmen (Senkrechtschneiden) in einer etwa senkrecht zum Boden liegenden Ebene.

Zum Schutz des Anwenders ist das Gerät mit einer Schutzeinrichtung versehen, die die Schneideinrichtung abdeckt.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Sicherheitshinweise

Bevor Sie mit dem Gerät arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit dem Gerät und lassen Sie sich Funktion, Wirkungsweise und Arbeitstechniken von einem erfahrenen Anwender oder Fachmann erklären. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäße Gebrauch des Gerätes kann zu schweren Verletzungen führen.

Symbole in der Anleitung

Gefahrenzeichen mit An- gaben zur Verhütung von Personen- oder Sachschä- den

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Bildzeichen auf dem Gerät

Achtung!

Lesen Sie die Bedienungsanleitung aufmerksam durch.

DE

Tragen Sie Augen- und Gehörschutz.

Verletzungsgefahr durch weggeschleuderte Teile.

Umstehende Personen vom Trimmer fern halten.

Nach dem Ausschalten dreht sich der Schneidkopf noch für einige Sekunden. Hände und Füße fernhalten.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Ziehen Sie sofort den Stecker, wenn die Anschlussleitung beschädigt ist.

Halten Sie andere Personen fern.

Sie könnten durch weggeschleuderte Fremdkörper verletzt werden.

Angabe des Schallleistungs- pegels L_WA in dB

Elektrogeräte gehören nicht in den Hausmüll.

Schutzklasse II

Schnittkreis

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch des Gerätes sind die Sicherheitshinweise zu beachten.

Arbeiten mit dem Gerät

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Vorbereitung:

• Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Halten Sie andere Personen fern. Achten Sie besonders auf Kinder und Haustiere. Unterbrechen Sie die Arbeit, wenn diese sich in der Nähe aufhalten.

- Geeignete Arbeitskleidung und persönliche Schutzausrüstung benutzen! Tragen Sie grundsätzlich eine Schutzbrille oder Augenschutz, Gehörschutz, Stiefel oder Schuhe mit rutschfester Sohle und robuste, lange Hosen sowie Arbeitshandschuhe. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Die Schutzvorrichtung und die persönlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Benutzen Sie das Gerät nie mit defekter Schutzausrüstung. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung, des Schalters und der Schutzabdeckung. Setzen Sie niemals Schutzvorrichtungen außer Kraft. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Verwendung:

- Vor Inbetriebnahme des Gerätes und nach irgendwelchem Aufprall, prüfen Sie sie auf Anzeichen von Verschleiß oder Beschädigung und lassen Sie notwendige Reparaturen durchführen.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

- Achten Sie beim Arbeiten auf einen sicheren Stand. Seien Sie beim Arbeiten im Gefälle besonders vorsichtig. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

- Arbeiten Sie nicht bei Regen, schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei guter Beleuchtung. Es besteht Unfallgefahr.

- Halten Sie den Schneidfaden von allen Körperteilen, vor allem Händen und Füßen, fern, wenn Sie den Motor einschalten und bei laufendem Motor. Es besteht die Gefahr von Schnittverletzungen.

- Starten Sie das Gerät nicht, wenn es umgedreht ist oder sich nicht in Arbeitsposition befindet.

- Schalten Sie den Motor ab und ziehen Sie den Netzstecker, wenn

• Sie das Gerät nicht benutzen,
• es unbeaufsichtigt lassen,
• es reinigen, warten oder vor Prüfungen,
• es von einer Stelle zur anderen transportieren,

DE

• die Netzanschluss- oder Verlängerungsleitung beschädigt ist,

• Sie die Schneidevorrichtung abnehmen oder auswechseln sowie mit der Hand die Länge des Schneidfadens einstellen.

• Vergewissern Sie sich, dass der Schneidkopf beim Anlassen und während der Arbeit nicht mit Steinen, Geröll, Draht oder anderen Fremdkörpern in Berührung kommt. Verletzungsgefahr durch weggeschleuderte Teile!

• Seien Sie vorsichtig gegen Verletzungen an jeder Einrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in ihre normale Arbeitsposition, bevor sie eingeschaltet wird.
• Achten Sie auf den Faden- schneider. Er kann schwere Schnittwunden verursachen.
• Versuchen Sie niemals, die Schneideinrichtung (Schneidfaden) mit der Hand anzuhalten. Warten Sie stets, bis sie von selbst anhält. Der Kontakt mit der Schneideinrichtung kann zu Verletzungen führen.
• Verwenden Sie nur einen Original-Schneidfaden. Die Verwendung eines Metalldrahtes anstelle des Nylonfadens ist verboten. Dies kann zu schweren Verletzungen führen.
• Benutzen Sie das Gerät nicht, um Gras zu schneiden, das sich nicht auf dem Boden befindet, z.B. Gras, das auf Mauern, Felsen usw. wächst. Der Ge-

brauch des Gerätes für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Überqueren Sie mit laufendem Gerät keine Kiesstraßen oder Kieswege. Kies kann hochgeschleudert werden und zu Verletzungen führen.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

Pflegen Sie Ihr Gerät:

• Achten Sie darauf, dass die Lüftungsöffnungen nicht verstopft sind.
• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden.
• Versuchen Sie nicht, das Gerät selbst zu reparieren. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungs-schwachen Geräte für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitseinrichtungen, Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und die Verlängerungsleitung auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn die Netzanschlussleitung beschädigt oder abgenutzt ist. Beschädigte Netzanschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Halten Sie die Verlängerungsleitungen von den Schneidwerkzeugen fern. Wird die Verlängerungsleitung während des Gebrauchs beschädigt, trennen Sie sie sofort vom Netz. DIE VERLÄNGERUNGSLEITUNG NICHT BERÜHREN, BEVOR SIE VOM NETZ GETRENNT IST. Gefahr durch elektrischen Schlag.

• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schließen Sie das Gerät nach Möglichkeit nur an eine Steck-dose mit Fehlerstrom-Schutz-einrichtung (RCD) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Schützen Sie das Gerät vor Feuchtigkeit. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z. B. Metallzäune, Metallpfosten). Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Verwenden Sie nur Verlängerungsleitung, die höchstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt der Verlängerungsleitung muss mindestens 2,5 mm² betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie die Verlängerungsleitung auf Schäden.

DE

• Führen Sie das eingeschaltete Gerät nie über die Verlängerungsleitung. Führen Sie die Verlängerungsleitung grundsätzlich hinter der Bedienungsperson. Die Verlängerungsleitung kann versehentlich durchtrennt werden.
• Verwenden Sie für die Anbringung der Verlängerungsleitung die dafür vorgesehene Kabelaufhängung.
• Tragen Sie das Gerät nicht an der Netzanschlussleitung. Benutzen Sie die Netzanschlussleitung nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten. Die Netzanschlussleitung könnte beschädigt werden.

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker und warten Sie den Stillstand des Fadens ab. Es besteht die Gefahr eines Stromschlags und Verletzungsgefahr durch den Schneidfaden.

Verwenden Sie nur Originalteile und achten Sie bei der Montage auf den Fadenschneider. Verletzungsgefahr!

Schutzabdeckung montieren:

1. Setzen Sie die Schutzabdeckung (12) auf den Motorkopf (11) auf.
2. Sichern Sie die Schutzabdeckung mit zwei der mitgelieferten Schraube.

Abstandsrolle montieren:

1. Setzen Sie die Abstandsrolle (15) auf den Motorkopf (11) auf.
2. Sichern Sie die Abstandsrolle mit zwei der mitgelieferten Schrauben.

Zusatzgriff montieren:

1. Ziehen Sie die Enden des Zusatzgriffes (5) auseinander und schieben sie über die Griffaufnahme (19).
2. Schrauben Sie den Zusatzgriff an.

Bedienung

Achtung Verletzungsgefahr! Verwenden Sie das Gerät nicht ohne Schutzabdeckung. Prüfen Sie das Gerät vor jeder Benutzung auf seine Funktionsfähigkeit. Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt. Tragen Sie beim Arbeiten mit dem Rasentrimmer stets Augenschutz.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

1. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe, führen diese durch die Öffnung am oberen Griff (2) und hängen sie in die Zugentlastung (4) ein.
2. Schließen Sie das Gerät an die Netzspannung an.

3. Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen gut fest. Setzen Sie den Schneidkopf nicht auf dem Boden auf.

4. Zum Einschalten betätigen Sie mit dem Daumen die Einschaltspierre (3a) und drücken dann den Ein-/Ausschalter (3b). Lassen Sie die Einschaltspierre wieder los. Zum Ausschalten lassen Sie den Ein-/Ausschalter (3b) los. Eine Dauerlauf- schaltung ist nicht möglich.

Nach dem Ausschalten des Gerätes dreht der Schneidkopf noch einige Sekunden nach. Hände und Füße fernhalten.

Der Ein-/Ausschalter darf nicht arretiert werden. Sollte der Schalter beschädigt sein, darf mit der Maschine nicht mehr gearbeitet werden. Verletzungsgefahr, wenn nach Loslassen des Ein-/Ausschalters der Motor nicht ausschaltet.

Achtung: Befreien Sie den Fadenschneider regelmäßig von Grasresten, damit der Schneideffekt nicht beeinträchtigt ist.

Einstellungen am Gerät

Zusatzgriff verstellen:

Sie können den Zusatzgriff in verschiedene Positionen bringen. Stellen Sie den Griff so ein, dass der Schneidkopf in der Arbeitshaltung leicht nach vorne geneigt ist.

① Lösen Sie die Griffmutter (6) und verstellen Sie den Zusatzgriff (5) in die gewünschte Position. Ziehen Sie die Griffmutter wieder fest.

Höhe verstellen:

Das Teleskoprohr erlaubt es Ihnen, das Gerät auf Ihre individuelle Größe einzustellen.

② Lösen Sie die Klemme (8). Bringen Sie das Teleskoprohr (9) auf die gewünschte Länge und schließen Sie die Klemme (8) wieder.

Griffteil verstellen:

Das Griffteil lässt sich um 90° und 180° drehen (siehe auch Kapitel Arbeitshinweise)

② Lösen Sie die Klemme (8). Drehen Sie das Griffteil (7) um 90°, bzw. 180°. Schließen Sie die Klemme (8) wieder.

Schnittwinkel verstellen:

Mit verändertem Schnittwinkel können Sie auch an unzugänglichen Stellen trimmen, z.B. unter Bänken und Vorsprüngen.

③ Betätigen Sie den Hebel (10) am Motorkopf (11) und neigen Sie das Teleskoprohr (9). Es sind 6 Stellungen möglich.

Distanzbügel (Blumenschutz) verstellen: Der Distanzbügel hält nicht zu schneidende Pflanzen und Stämme vom Schneidfaden fern. Wenn der Distanzbügel nicht mehr benötigt wird, kann er hoch geklappt werden (Parkposition).

④ Klappen Sie den Distanzbügel (14) nach vorne in die Arbeitsposition.

Schneidfaden verlängern

Ein kurzer oder abgenutzter Faden schneidet schlecht. Kontrollieren Sie daher bei nachlassender Schnittleistung, ob die Fadenspule noch genügend Faden aufweist. Dazu Netzstecker ziehen! Das Auswechseln der Spule ist im Kapitel Reinigung und Wartung „Auswechseln der Schneideinrichtung“ beschrieben.

Doppelfaden-Vollautomatik

Ihr Gerät ist mit einer Doppelfaden-Vollautomatik ausgerüstet. Der Faden verlängert sich automatisch bei jedem Einschaltvorgang. Damit die Fadenverlängerungs-automatik korrekt funktioniert, muss die Spule zum Stillstand gekommen sein, bevor Sie das Gerät erneut einschalten. Sollten die Fäden anfangs länger sein als der Schnittkreis vorgibt, werden sie durch den Fadenschneider automatisch auf die richtige Länge gekürzt.

Kontrollieren Sie den Nylonfaden regelmäßig auf Beschädigung und ob der Faden noch die durch den Fadenschneider vorgegebene Länge aufweist.

Wenn keine Fadenenden sichtbar sind:

- Erneuern Sie die Fadenspule (siehe Kapitel Reinigung und Wartung „Auswechseln der Schneideinrichtung“).

Fadenlänge manuell einstellen:

- Netzstecker ziehen! Halten Sie den Arretierknopf (20) am Schneidkopf (13) gedrückt und ziehen Sie die beiden Fäden nach außen.

Arbeitshinweise

Achtung Verletzungsgefahr!

• Schneiden Sie kein feuchtes oder nasses Gras.
• Vergewissern Sie sich vor dem Starten des Gerätes, dass der Schneidkopf nicht mit Steinen, Geröll oder anderen Fremdkörpern in Berührung ist.

• Schalten Sie das Gerät ein, bevor Sie sich dem zu schneidenden Gras nähern.

• Führen Sie das Verlängerungskabel immer hinter sich. Vermeiden Sie es, mit laufendem Gerät über das Verlängerungskabel zu schwenken. Sie könnten es beschädigen.

• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.
• Vermeiden Sie die Berührung mit festen Hindernissen (Steine, Mauern, Lattenzäune usw.). Der Faden würde sich schnell abnutzen.

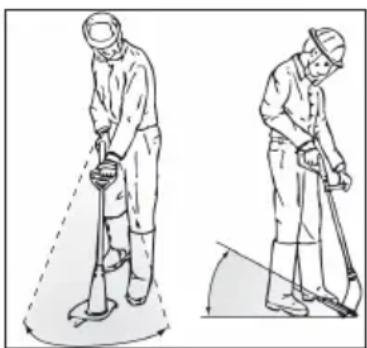

Gras schneiden

Schneiden Sie das Gras, indem Sie das Gerät nach rechts und links schwenken. Schneiden Sie langsam und halten Sie beim Schneiden

das Gerät leicht nach vorne geneigt. Schneiden Sie langes Gras schichtweise von oben nach unten.

Senkrechtschnitt/Rasenkantentrimmen

• Bei senkrecht geführtem Schneidkopf ist besondere Vorsicht und Aufmerksamkeit geboten. Halten Sie genügend Abstand zum Schneidfaden, um Verletzungen zu vermeiden.
• Vermeiden Sie den Kontakt mit festen Oberflächen, um ein schnelles Verschleßen des Fadens zu verhindern.
• Zum Trimmen von Rasenkanten führen Sie das Gerät langsam an den Rasenkanten entlang.

- Rollen Sie das Gerät zum Senkrechtschneiden auf der Abstandsrolle am Boden entlang.

Einstellungen für den Senkrechtschnitt:

• Griffteil: 180° (siehe
  • Schnittwinkel: senkrecht (siehe
  • Distanzbügel in Parkposition

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns ermächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile und achten Sie bei der Montage auf den Fadenschneider. Verletzungsgefahr!

Reinigung

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.

• Reinigen Sie nach jedem Schneidevorgang die Schneideinrichtung und die Schutzabdeckung von Gras und Erde.
• Halten Sie die Lüftungsschlitze sauber und frei von Gras.

- Reinigen Sie das Gerät mit einer weichen Bürste oder einem Tuch.

Auswechseln der Schneideinrichtung

Manipulieren Sie niemals an der Schneid einrichtung, indem Sie verschlissene Originalteile oder Fremdteile einsetzen. Verwenden Sie ausschließlich Original-Ersatzteile. Verwenden Sie niemals metallische Fäden. Der Gebrauch solcher Nicht-Originalteile kann Personenschäden und irreparable Schäden am Gerät verursachen und führt unverzüglich zum Verfall der Garantie.

Fadenspule auswechseln:

1. Ziehen Sie den Netzstecker.
2. Drehen Sie das Gerät um, so dass sich der Schneidkopf (13) oben befindet.
3. Drücken Sie gleichzeitig die beiden Arretierungen am Schneidkopf (13) und nehmen Sie die Haube (21) mit der Fadenspule (22) ab.
4. Setzen Sie die neue Spule mit der glatten Seite nach oben auf den Schneidkopf und stecken Sie die beiden Fadenenden durch die Fadenauslass-Ösen (23). Achten Sie darauf, dass die Fadenenden nicht aus den Schlitzen der Spule herausrutschen.
5. Setzen Sie die Haube wieder auf. Achten Sie darauf, dass die Arretierungen an der Haube dabei genau in die Aussparungen am Schneidkopf passen. Sie rasten dann spürbar ein.
6. Halten Sie den Arretierknopf (20) gedrückt und ziehen Sie die Fadenenden so weit heraus, dass diese über den Fadenschneider herausstehen.

DE

Kontrollieren Sie den Fadenschneider. Verwenden Sie das Gerät auf keinen Fall ohne oder mit defektem Fadenschneider. Wenn der Fadenschneider beschädigt ist, wenden Sie sich unbedingt an eine unsere Kundendienststellen.

Lagerung

• Reinigen Sie das Gerät und die Zubehörteile sorgfältig nach jeder Benutzung (s. Kap. Reinigung und Wartung). Sie beugen auf diese Weise der Schimmelbildung vor.
• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.
• Lagern Sie das Gerät nicht längere Zeit in direktem Sonnenlicht.
• Wickeln Sie das Gerät nicht in Kunststoffsäcke, da sich Feuchtigkeit und Schimmel bilden könnte.
• Legen Sie das Gerät nicht auf der Schutzabdeckung ab. Hängen Sie es am Besten am oberen Handgriff auf, dass die Schutzabdeckung keine anderen Gegenstände berührt. Es besteht ansonsten die Gefahr, dass sich die Schutzabdeckung verformt und sich damit Abmessungen und Sicherheitseigenschaften verändern.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center. Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Elektro-Rasentrimmer .....ERT 450-20 Nenneingangs-

spannung....220-240V\~, 50 Hz

Leistungsaufnahme ....450 W

Leerlaufdrehzahl....10000 min ^-1

Gewicht.....ca. 2,16 kg

Doppelfaden .... 6 m, Vollautomatik

Schnittkreis Doppelfaden.... 300 mm

Fadenstärke Doppelfaden .... 1,6 mm

Schutzklasse ....

Schallleistungspegel ( L_WA )

garantiert......96 dB(A)

gemessen....93,05 dB(A); K_WA = 1,03 dB

Schalldruckpegel

(L_pA) 70,05 dB (A); K_pA = 1,03 dB

Vibration (a_h) .....5,035 m/s²; K = 1,5m / s^2

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Ersatzteile

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools-service.eu

Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe „Service-Center“).

Garantie

• Für dieses Gerät leisten wir 24 Monate Garantie. Bei gewerblichem Einsatz erlischt die Garantie.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu: Fadenspule, Schneidfaden und Fadenabschneider.
• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.
  Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garanti-enachweis an den Händler zurückgegeben wird.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.
  Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

- Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange- nommen.

• Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät vibriert	Fadenspule (22) ver-schmutzt	Fadenspule reinigen (siehe „Reinigung und Wartung“)
	Fadenspule (22) defekt	Fadenspule auswechseln (siehe „Reinigung und Wartung“)
Gerät startet nicht	Netzspannung fehlt	Steckdose, Netzanschlussleitung, Ver-längerungsleitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter (3) de-fekt	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt
	Motor defekt
Schlechte Schneid-leistung	Fadenspule (22) hat nicht genügend Schneidfa-den	Ggf. Schneidfaden verlängern (siehe Kap. „Bedienung“) Fadenspule auswechseln (siehe „Rei-nigung und Wartung“)
	Schneidfaden ist nicht oder nur einseitig aus der Faden-spule (22) geführt	Fadenspule abnehmen und Schneidfaden durch die Öffnungen nach außen fädeln, Fadenspule wieder montieren.

Table des matières

Technische gegevens 54

Garantie 54

Reparatieservice....55

Foutmeldingen....55

Beschermingsklasse II

Maaicirkel

Het grijpgedeelte kan 90° en 180° gedraaid worden. (siehe auch Kapitel Arbeitshinweise)

② Maak de klem (8) los. Draai de greep (7) um 90°, resp. 180°. Sluit de klem (8) weer.

Snoeihoek verstellen:

Gewicht.....ca. 2,16 kg

Beschermingsklasse......

Geluidsniveau ( L_WA )

Vyhl'adávanie chýb
* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräte

Problém Možná príčina Odstránenie chyby
Prístroj vibruje	Cievka so strunou (22) je znečistená	Vyčistite cievku so strunou (pozri „Čistenie a údržba“)
	Cievka so strunou (22) je chybná	Výmena cievky so strunou (pozri „Čistenie a údržba“)
Prístroj sa ne-spustí	Nie je siet'ové napätie	Skontroluje sa siet'ová zásuvka, siet'o-vý pripojovací kábel, predlžovací kábel, siet'ová zástrčka, v prípade potreby elektrikár vykoná opravu
	Chybný vypínač zap/vyp (A 3)	Oprava v zákazníckom servise
	Uhlíkové kefky opotrebo-vané
	Porucha motora
Nedostatočný výkon rezania	Cievka so strunou (22) má nedostatok struny	Príp. Predlíženie struny (pozri kap. „Ob-sluha“) Výmena cievky so strunou (pozri „Čistenie a údržba“)
	Struna nie je vedená alebo je vedená iba jednostranne z cievky so strunou (22)	Odoberte cievku so strunou a navlečte strunu cez otvory smerom von, cievku so strunou znova namontujte.
	Original EG-Konformitätserklärung
Hiermit bestätigen wir, dass der Elektro-RasentrimmerBaureihe ERT 450-20Lot-Nummer: B-46623folgenden einschlägigen EU-Richtlinien entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG 2005/88/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte- Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A14:2019 • EN 62233:2008EN 55014-1:2017 • EN 55014-2:2015 • EN 50636-2-91:2014EN IEC 61000-3-2:2019 • EN 61000-3-3:2013+A1:2019
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: SchallleistungspegelGarantiert: 96 dBGemessen: 93,05 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang VI / 2000/14/EGgemeldete Stelle: BUREAU VERITAS,Newtime - 52 Boulevard du Parc - Ile de la Jatte, F-92200 Neuilly sur Seine, NB: 0062
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGermany11.01.2021	Christian FrankDokumentationsbevollmächtigter

Explosionszeichnung • Exploded Drawing

DE Grizzly Tools GmbH & Co. KG

Kunden-Service

Stockstädter Straße 20

D-63762 Großostheim

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage : www.grizzlytools.de

NL I.T.S. Winschoten bv

Bezoekadres:

Papierbaan 55

9672 BG Winschoten

Postadres:

Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

FR SAV03

ZA de la verrerie

03210 Souvigny

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr

Boutique en ligne:

Homepage: www.hecht.cz

ES 92, S.A.

c/Bristol, 32-34

Parque Empresarial Europolis

28232 Las Rozas (Madrid)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

SK HECHT SK spol, s. r.o.

Letisková 20

971 01 Prievidza

Tel.: [phone] klapka 37

Fax: [phone]

e-mail: [e-mail]

Homepage: www.hecht.sk
