MANUALE UTENTE ERT 450-20 Grizzly

Tagliabordi elettrico

IT

Traduction de la notice d'utilisation originale Traduzione delle istruzioni per l'uso in originale

Traduzione delle istruzioni per l'uso in originale ....32

Si prega di leggere con attenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l'apparecchio.

Descrizione generale.... 32

Contenuto della confezione.... 32

Vista d'insieme 33

Descrizione delle funzioni ...... 33

Consigli di sicurezza....33

Simboli nelle istruzioni.... 33

Raffigurazioni sull'apparecchio ...... 33

Indicazioni di sicurezza 34

Istruzioni di montaggio....37

Comando 38

Accensione/Spegnimento 38

Regolazioni sull'apparecchio.... 38

Allungamento del filo....39

Indicazioni di lavoro....40

Tagliare l'erba....40

Taglio verticale/taglio dei bordi del prato .... 40

Pulizia e manutenzione....40

Pulizia.... 41

Sostituzione dell'attrezzatura di taglio....41

Conservazione....41

Smaltimento/Tutela dell'ambiente.....42

Dati tecnici 42

Ricambi.... 42

Garanzia 42

Servizio di riparazione 43

Ricerca guasti....43

Dichiarazione di conformità CE ..... 131

Disegno esploso....140

Service-Center 141

Scopo

Questo apparecchio non è adatto per l'uso industriale. In caso di un impiego per uso industriale decade la garanzia. L'apparecchio è destinato esclusivamente al taglio di erba in giardini e lungo i bordi di aiuole. Ogni altro utilizzo, non autorizzato espressamente nelle presenti istruzioni, può condurre a danni all'apparecchio e a un serio pericolo per l'utilizzatore. Non utilizzare l'apparecchio per il taglio di siepi o cespugli. L'apparecchio è destinato all'uso da parte di persone adulte. I giovani al di sopra dei 16 anni potranno utilizzare l'apparecchio solo sotto sorveglianza di un adulto. L'operatore o utilizzatore è responsabile per danni e incidenti a persone o cose. Il produttore non sarà responsabile per danni causati da un utilizzo non conforme alle presenti istruzioni o per un utilizzo improprio.

Descrizione generale

Troverete le figure relative all'u-so ed alla manutenzione nel lato 2 et 3.

Contenuto della confezione

Rimuovere l'apparecchio dalla confezione e controllare se è completo:

• tosaerba
  • copertura di protezione con 2 viti per il fissaggio della copertura di protezione
• impugnatura addizionale
• rocchetti portafilo
  • Distanziatore (protezione fiori)
• Istruzioni per l'uso

Vista d'insieme

1 Cavo di alimentazione

2 Impugnatura superiore

3a Blocco accensione

3b Interruttore di accensione/spegnimento

4 Scarico della trazione

5 Impugnatura addizionale

6 Dado del manico e vite 7 Manico

8 Morsetto per la regolazione (lunghezza) dell'impugnatura

9 Tubo telescopico

10 Pedale per la regolazione dell'angolo di inclinazione

11 Testina motore

12 Copertura di protezione

13 Testa di taglio con bobina filo o filo di taglio

14 Distanziatore (protezione fiori)

15 Rullo distanziale

16 Dispositivo tagliafilo (non visibile)

Descrizione delle funzioni

Il tosaerba portatile e guidato a mano è dotato di un motore elettrico per l'azionamento.

Come dispositivo di taglio il tosaerba possiede una bobina a doppio filo.

Durante il procedimento di taglio due fili di nylon ruotano intorno ad un asse che si trova in posizione parallela rispetto al suolo, durante il procedimento di taglio dei bordi (taglio in verticale) intorno ad un asse che si trova in posizione verticale rispetto al suolo.

Per la protezione dell'utilizzatore l'apparecchio è dotato di un dispositivo di protezione che copre l'attrezzatura di taglio.

La funzione delle parti è descritta nelle seguenti descrizioni.

Consigli di sicurezza

Prima di lavorare con l'apparecchio, acquisire dimestichezza con tutti i suoi componenti. Esercitarsi nella gestione dell'apparecchio e farsi spiegare le funzioni, effetti e tecniche di lavoro da un utente esperto o da un tecnico. Accertarsi di essere in grado, in caso di emergenza, di spegnere l'apparecchio immediatamente. L'uso non corretto dell'apparecchio può causare ferite anche molto gravi.

Simboli nelle istruzioni

Simboli dei pericoli con apposite indicazioni per prevenire danni a persone o cose

Simboli dei divieti (al posto del punto esclamativo, viene spiegato il divieto) con indicazioni relative alla prevenzione di danni

Simboli di avvertenza con informazioni relative ad un migliore trattamento dell'apparecchio

Raffigurazioni sull'apparecchio

Attenzione!

Prima dell'uso dell'apparecchio, leggere attentamente e interamente le istruzioni per l'uso.

IT

Indossare protezioni per gli occhi e cuffie per le orecchie.

Pericolo di lesioni da corpi estranei proiettati in aria!

Tenere lontane le persone del tagliabordi.

Dopo lo spegnimento dell'apparecchio, la testa di taglio ruota ancora per alcuni secondi. Tenere mani e piedi lontani.

Non esporre l'apparecchio all'umidità. Non lavorare quando piove e non tagliare erba bagnata.

Scollegare il cavo qualora il cavo di corrente o quello di prolunga sono danneggiati.

Tenere una distanza di sicurezza a terzi. Po-trebbero essere ferite da corpi estranei catapultati.

Dati del livello di rumorosità L_WA in dB

Le apparecchiature non si devono smaltire insieme ai rifiuti domestici.

Classe di protezione II

Diametro di taglio

Indicazioni di sicurezza

Attenzione! Durante l'uso della macchina devono essere osservate le indicazioni di sicurezza.

Lavorare con l'apparecchio

Attenzione: in questo modo si evitano incidenti e ferite:

Preparazione:

- Non consentire mai l'uso dell'apparecchio a bambini o ad altre persone che non conoscono le istruzioni per l'uso. E' probabile che le normative locali impongano limite minimo di età per l'uso dell'apparecchio.

- L'apparecchio non è adatto all'uso da parte di persone (compresi bambini) con facoltà fisiche, sensoriali o mentali limitate o con scarse esperienze o conoscenze; a meno che non siano sorvegliati da una persone responsabile per la loro sicurezza o abbiamo ricevuto istruzioni su come usare l'apparecchio.

- Bambini devono essere sorvegliati, per garantire che non giochi con l'apparecchio.

- Tenere lontane altre persone. Prestare particolare attenzione a bambini e animali domestici. Interrompere il lavoro quando si avvicinano persone.

- Indossare un abbigliamento da lavoro adatto e un'attrezzatura di protezione personale! Usare sempre occhiali di protezione o una protezione per gli occhi,

cuffie per le orecchie, stivali o scarpe con suola antiscivolo, calzoni lunghi e robusti e guanti da lavoro. Non usare l'apparecchio scalzi o con sandali aperti. Il dispositivo di sicurezza e l'attrezzatura di protezione personale proteggono la salute vostre e quella di altri e garantiscono un funzionamento perfetto dell'apparecchio.

- Non lavorare con un apparecchio danneggiato, incompleto o modificato senza l'autorizzazione del fabbricante. Non usare mai l'apparecchio con un'attrezzatura di protezione difettosa. Controllare prima dell'uso lo stato di sicurezza dell'apparecchio, in particolare del cavo di collegamento all'alimentazione, dell'interruttore e della copertura di protezione.

Non mettere mai fuori uso le disposizioni di sicurezza. In questo modo si garantisce che l'apparecchio sia sempre in condizioni di sicurezza perfette.

Uso:

• Durante il lavoro prestare attenzione a mantenere una posizione sicura. Durante il lavoro sulle pendenze è opportuno essere particolarmente attenti e prudenti. Molti incidenti sono causati da una cattiva manutenzione degli apparecchi.

• Prestare sempre attenzione a una posizione stabile, in particolare sui pendii. In questo modo è possibile controllare meglio l'apparecchio in situazioni inaspettate.

• Non lavorare con l'apparecchio quando si è stanchi o dopo aver assunto alcol o farmaci. Interporre sempre una pausa di lavoro. Un momento di distrazione durante l'uso dell'apparecchio può provocare lesioni gravi.

• Non lavorare sotto la pioggia, con maltempo o in ambienti umidi. Lavorare solo in presenza di una buona illuminazione. Pericolo di incidenti.
• Tenere lontano il filo da taglio da tutte le zone del corpo, soprattutto da mani e piedi, quando si avvia il motore o quando il motore è in moto. Pericolo di lesioni a causa di ferite da taglio.
• Non azionare l'apparecchio quando è rovesciato o non si trova in posizione di lavoro.
• Spegnere il motore e staccare la spina, quando:

- l'apparecchio non viene usato,

- viene lasciato incustodito,

- pulito o sottoposto a manuten- zione o prima di controlli,

- quando viene spostato da un luogo all'altro,

- il cavo di corrente o di prolun- ga è danneggiato,

- si rimuove o sostituisce il dispositivo di taglio oppure si desidera regolare a mano la lunghezza del filo di taglio.

• Assicurarsi che la testa di taglio non venga a contatto con pietre, detriti o altri corpi estranei quando l'apparecchio è acceso o durante il lavoro. Rischio di lesioni a causa di parti lanciate.
• Prestare particolare attenzione a non ferirsi ai dispositivi che

IT

servono per tagliare la lunghezza del filo. Dopo l'estrazione di un filo nuovo, tenere la macchina sempre nella posizione di lavoro normale prima di accenderla.

• Prestare attenzione al dispositivo tagliafilo. Può causare gravi ferite da taglio.
• Non provare mai ad arrestare il dispositivo di taglio (filo di taglio) con le mani. Attendere sempre che si arresti da solo. Il contatto con il dispositivo di taglio può provocare lesioni.
• Utilizzare solo fili da taglio originali. L'uso di un filo metallico al posto di un filo di nylon non è consentito. Questo può provocare lesioni gravi.
• Non usare l'apparecchio per tagliare l'erba che non si trova sul suolo, p. es. erba che cresce sui muri, sulle rocce ecc. L'uso dell'apparecchio per scopi diversi da quelli previsti può generare situazioni pericolose.
• Non attraversare strade o sen- tieri ghiaiati con l'apparecchio acceso. Pietrisco può essere catapultato e provocare lesioni.
• Non usare l'apparecchio nei pressi di liquidi o gas infiammabili. In caso di mancata osservanza di questa indicazione, esiste il pericolo di incendi o di esplosioni.
• Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini.

Attenzione! In questo modo si evitano danni all'apparecchio ed eventuali danni consequenziali a persone:

Cura dell'apparecchio:

• Fare attenzione che le aperture di ventilazione non siano ostruite.
• Utilizzare solo ricambi e accessori forniti e consigliati dal fabbricante.
• Non provare a riparare l'appa-recchio da soli. Tutti i lavori non specificati nelle presenti istruzioni devono essere eseguiti esclusivamente dai centri assistenza clienti da noi autorizzati.
• Trattare l'apparecchio con cura. Tenere gli utensili puliti per poter lavorare in modo migliore e più sicuro. Seguire le indicazioni di manutenzione.
• Non sovraccaricare l'apparecchio. Lavorare solo nell'ambito della potenza indicata. Non usare macchina con una bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi non previsti.
• Prima di ogni utilizzo, eseguire un controllo visivo all'apparecchio. Non usare l'apparecchio in caso di dispositivi di sicurezza, le parti del dispositivo di taglio o i bulloni mancanti, consumati o danneggiati.

Sicurezza elettrica:

Attenzione: in questo modo evitate incidenti e lesioni a causa di scosse elettriche:

- Controllare prima di ogni uso la conduttura di allacciamento alla rete e la prolunga per verificare la presenza di eventuali danneggiamenti e segni di

usura. Non usare l'apparecchio se il cavo è danneggiato o consumato. Condutture elettriche danneggiate aumentano il rischio di una scossa elettrica.

• Tenere lontane le prolunghe dai dispositivi di taglio. Se si danneggia un cavo durante l'uso, staccarlo subito dalla rete. NON TOCCARE IL CAVO PRIMA DI AVERLO STACCATO DALLA RETE. Pericolo di schock elettrico.
• Nel caso in cui la conduttura di collegamento di questo apparecchio venga danneggiato, deve essere sostituita da una conduttura di collegamento speciale, che può essere fornita dal produttore o dal servizio di assistenza clienti dello stesso.
• Prestare attenzione al fatto che la tensione di alimentazione coincida con quella indicata sulla targhetta dell'apparecchio.
• Se possibile collegare l'appa-recchio esclusivamente a una presa dotata di dispositivo di protezione da corrente di guasto (RCD) avente una corrente misurata non inferiore a 30 mA.
• Proteggere l'apparecchio dall'umidità. L'apparecchio non potrà essere umido né essere messo in funzione in un ambiente umido. L'infiltrazione di acqua nell'apparecchio aumenta il rischio di scosse elettriche.
• Evitare il contatto del corpo con parti che possano fungere da messa a terra (es. recinzioni metalliche, pilastri in metallo). Il rischio di scosse elettriche aumenta quando il corpo è collegato a terra.

- Utilizzare esclusivamente pro-lunghe aventi una lunghezza massima di 75 m e previste per l'uso all'aperto. La sezione del trefolo del cavo di prolunga deve esser di almeno 2,5 mm². Prima dell'uso, srotolare sempre il cavo dalla sua bobina. Controllare il cavo per verificare che non presenti danni.

• Per il posizionamento del cavo di prolunga utilizzare il gancio portacavo previsto a tale scopo. La prolunga può essere tranciata involontariamente.
• Fare sostituire un cavo elettrico danneggiato dal nostro centro di assistenza o da una persona qualificata per evitare pericoli.
• Non trasportare l'apparecchio dal cavo. Non usare il cavo per staccare la spina dalla presa. Proteggere il cavo da fonti di calore, olio e spigoli vivi. La conduttura elettrica potrebbe essere danneggiata.

Istruzioni di montaggio

Prima di fare qualunque lavoro all'apparecchio, staccare la spina di alimentazione. Pericolo di scosse elettriche e lesioni a causa del filo di taglio.

Utilizzare solo ricambi originali e durante il montaggio prestare attenzione al tagliafilo, in quanto esiste il pericolo di ferirsi.

Montaggio del dispositivo di protezione:

1. Posizionare la copertura di protezione (12) sulla testa del moto-re (11).

IT

1. Assicurare la copertura di protezione con le due viti fornite.

Montaggio del respingente:

1. Posizionare il respingente (15) sulla testa del motore (11).
2. Assicurare il respingente con le due viti fornite.

Montaggio dell'impugnatura addizionale:

1. Estrarre le estremità dell'impu-gnatura addizionale (5) e inserir-le nella sede del manico (19).
2. Avvitare l'impugnatura addizionale.

Comando

Attenzione pericolo di lesioni! Non usare mai l'apparecchio senza copertura di protezione. Prima di ogni utilizzo sincerarsi che l'apparecchio sia in grado di funzionare regolarmente. Verificare che la tensione di ali- mentazione corrisponda a quella indicata sulla targhetta dell'apparecchio. Quando si lavora con il tagliaerba, indossare sempre gli occhiali di protezione.

Rispettare le normative sulla rumorosità e quelle locali.

Accensione/Spegnimento

1. Per non avere il filo in tensione, formare un cerchio alla fine del cavo di prolunga, far passare tale cerchio attraverso l'apertura dell'impugnatura superiore (2) e appenderlo al dispositivo di scarico della trazione dell'impugnatura (4).

2. Collegare l'apparecchio alla tensione di alimentazione.

3. Prestare attenzione a mantenere una posizione sicura e tenere ben saldamente l'apparecchio con entrambe le mani. Non appoggiare la testa di taglio sul suolo.

4. Per l'accensione azionare con il pollice il blocco accensione (3b) e premere poi l'interruttore di accensione/spegnimento (3b). Rilasciare poi il blocco accensione.

Per spegnere, rilasciare l'interruttore di accensione/spegnimento (3b). Non è possibile una commutazione permanente.

Dopo lo spegnimento dell'apparecchio, la testa di taglio ruota ancora per alcuni secondi.

L'interruttore di accensione/spegnimento non deve essere bloccato. Nel caso in cui l'interruttore è danneggiato, la macchina non deve essere azionata. Pericolo di lesioni nel caso in cui il motore non si spegne dopo il rilascio dell'interruttore di accensione/spegnimento.

Attenzione! tener pulita la lama di taglio dai depositi di erba affinché sia sempre efficiente.

Regolazioni sull'apparecchio

Regolazione dell'impugnatura addizionale:

L'impugnatura addizionale può essere regolato su diverse posizioni. Regolare l'impugnatura in modo tale che nella posizione di lavoro la testa di taglio sia leggermente inclinata in avanti.

① Allentare il dado del manico (6) e regolare l'impugnatura addizionale (5) nella posizione desiderata. Stringere il dado del manico.

Regolazione dell'altezza:

Il tubo telescopico vi consente di regolare l'apparecchio in base alla propria altezza.

② Allentare il morsetto (8). Portare il tubo telescopico (9) alla lunghezza desiderata e richiudere il morsetto (8).

Regolazione del manico:

Il manico può essere ruotato di 90° e 180° (vedi anche capitolo indicazioni di lavoro)

② Allentare il morsetto (8). Ruotare l'im-pugnatura (7) di 90° o 180°. Richiude-re il morsetto (8).

Regolazione dell'angolo di taglio:

Con l'angolo di taglio modificato è possibile tagliare anche nelle zone poco accessibili, p. es. sotto le panchine e sporgenze.

③ Azionare la leva (10) sulla testa del motore (11) e inclinare il tubo telescopico (9). Sono possibili 6 posizioni.

Regolazione del distanziatore (protezione dei fiori):

Il distanziatore tiene lontano dal filo di taglio le piante e i tronchi che non devono essere tagliati. Sollevare la staffa distanziale (posizione di parcheggio) quando non è più necessaria.

④ Regolare distanziatore (protezione fiori) (16) nella posizione desiderata.

Allungamento del filo

Un filo corto o logoro taglia male. In caso di calo nelle prestazioni di taglio, controllare quindi se la bobina del filo contiene ancora filo a sufficienza. Estrarre la spina dalla presa di alimentazione prima di procedere. La sostituzione della bobina è descritta nel capitolo "Sostituzione dell'attrezzatura di taglio".

Dispositivo filo doppio completamente automatico

L'apparecchio è dotato di un dispositivo filo doppio completamente automatico. I fili vengono allungati automaticamente ogni volta che viene acceso l'apparecchio. Se i fili inizialmente sono più lunghi rispetto a quanto prescritto dal diametro di taglio, vengono accorciati automaticamente alla giusta lunghezza attraverso la lama del dispositivo taglia-filo.

Controllare regolarmente che il filo di nylon non sia danneggiato e che abbia la lunghezza prescritta dalla lama del dispositivo taglia-filo.

Se non si vedono la/le estremità filo:

- Sostituzione della bobina (vedi “Sostituzione dell'attrezzatura di taglio”.

Regolazione manuale della lunghezza del filo:

- Togliere la spina dalla presa di corrente! Tenere premuto il pulsante d'arresto (20) sulla testa di taglio (13) e tirare i due fili verso l'esterno.

Indicazioni di lavoro

Attenzione pericolo di lesioni!

• Non tagliare erba umida o bagnata.
- Prima della messa in funzione dell'apparecchio, accertarsi che la testa di taglio non sia in contatto con sassi, detriti o altri corpi estranei.
- Mettere in funzione l'apparecchio prima di avvicinarsi all'erba da tagliare.
- Evitare di far passare l'apparecchio in moto sopra il cavo di prolunga. Lo si potrebbe danneggiare. Fare sempre passare il cavo di prolunga dietro di sé.
- Durante il lavoro evitare di sottoporre l'apparecchio a una sollecitazione eccessiva.
- Evitare ogni contatto con ostacoli fissi (pietre, mura, recinzioni a doghe ecc.). In tali casi il filo si accorcerebbe molto velocemente. Utilizzare il bordo della copertura di protezione come misura per la distanza giusta da tenere per l'apparecchio.

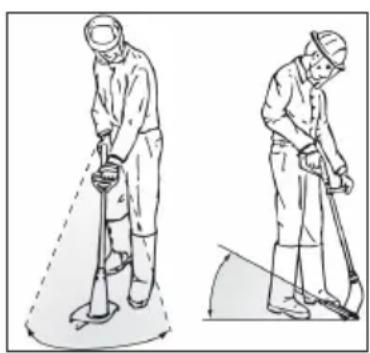

Tagliare l'erba

Tagliare l'erba facendo oscillare l'apparecchio verso destra e verso sinistra. Tagliare lenta-mente e, mentre si taglia, tenere l'apparecchio inclinato di circa 30° in avanti.

In caso di erba alta, tagliarla a gradi dall'alto verso il basso.

Taglio verticale/taglio dei bordi del prato

• Quando la testa di taglio viene condotta verticalmente si raccomanda particolare attenzione e prudenza. Mantenere sufficiente distanza dal filo di taglio, per evitare lesioni.
• Evitare il contatto con superfici dure, per evitare una chiusura rapida del filo.
• Per tagliare bordi del prato condurre l'apparecchio lentamente lungo i bordi del prato.
• Per il taglio verticale rotolare l'apparecchio sui rulli distanziali lungo il suo-lo.

Impostazioni per il taglio perpendicolare:

• Manico: 180^ (vedi ②)
• Angolo di taglio: perpendicolare (vedi ③)
• Distanziatore in posizione di parcheggio

Pulizia e manutenzione

Prima di fare qualunque lavoro all'apparecchio, staccare sempre la spina di alimentazione.

Far svolgere ogni altro lavoro, non descritto nelle presenti istruzioni, a un centro assistenza clienti da noi autorizzato. Utilizzare solo parti originali e durante il montaggio prestare attenzione al tagliafilo, in quanto esiste il pericolo di ferirsi.

Pulizia

Non spruzzare l'apparecchio con acqua e non pulirlo sotto acqua corrente. Esiste il pericolo di scosse elettriche e il rischio di danneggiare l'apparecchio.

Tenere l'apparecchio sempre pulito. Non usare detergenti o solventi.

• Dopo ogni operazione di taglio, pulire le attrezzature di taglio e la copertura di protezione da erba e terra.
• Mantenere la fessura di aerazione pulita e priva di erba.
• Pulire l'apparecchio con una spazzola morbida o con un panno.

Sostituzione dell'attrezzatura di taglio

Non manipolare mai l'attrezzatura di taglio mentre si inseriscono ricambi originali o di altro genere. Utilizzare esclusivamente ricambi originali. Non usare mai fili metallici. L'uso di tali parti non originali può causare danni alle persone e danni irreparabili all'apparecchio, mentre comporta immediatamente la decadenza della garanzia.

Sostituzione della bobina del filo:

1. Staccare la spina di alimentazione.
2. Rovesciare l'apparecchio in modo tale che la testa di taglio (13) si trova in alto.
3. Premere contemporaneamente i due dispositivi di bloccaggio posti sulla testa di taglio (13) e rimuovere la calotta

1. Inserire la nuova bobina con il lato liscio verso l'alto sulla testa di taglio introdurre le due estremità del filo negli occhielli di uscita del filo (23). Fare attenzione che le estremità del filo non scivolino fuori dalle incanalature poste sulla bobina.
2. Rimontare calotta. Fare attenzione che i dispositivi di bloccaggio sulla calotta sia posizionati esattamente sugli incavi posti sulla testa di taglio. Si deve avvertire che si incastrano.
3. Tenere premuto il pulsante di blocco (20) e tirare fuori le estremità del filo fino a sporgono oltre il dispositivo tagliafilo.

Controllare il dispositivo taglia-filo. Non usare in nessun caso l'apparecchio senza dispositivo tagliafilo o con dispositivo tagliafilo difettoso. Se il dispositivo tagliafilo è danneggiato, contattare asso-lutamente uno dei nostri centri di assistenza clienti.

Conservazione

• Pulire accuratamente l'apparecchio e gli accessori dopo ogni utilizzo (ved. cap. Manutenzione e pulizia). In questo modo si evita la formazione di muffa.
• Conservare l'apparecchio in un luogo asciutto e privo di polvere, lontano dalla portata dei bambini.
  • Non lasciare a lungo il tosaerba sotto la luce diretta del solo.
• Non avvolgere l'apparecchio in un sacco in plastica, in quanto potrebbero formarsi umidità e muffa.
• Non appoggiare l'apparecchio sulla sua copertura di protezione. Piutto-sto appenderlo con la sua maniglia

IT

superiore in modo che la copertura di protezione non tocchi alcun altro oggetto. Diversamente esiste il pericolo che essa si deformi modificando con ciò le dimensioni e le caratteristiche di sicurezza dell'apparecchio.

Smaltimento/Tutela dell'ambiente

Nel momento in cui l'apparecchio non dovesse venir più utilizzato, provvedere allo smaltimento rispettando le norme a tutela dell'ambiente.

Le apparecchiature non si devono smaltire insieme ai rifiuti domestici.

Consegnare l'apparecchio presso un centro di raccolte e ricupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al ricupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.

Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.

Dati tecnici

Tagliabordi elettrico ....ERT 450-20

Tensione nominale in ingresso ....220-240 V\~, 50 Hz Potenza assorbita....450 W Numero di giri a vuoto ....10000 min ^-1 Peso ....ca. 2,16 kg Doppio filo (Sistema completamente automatico) ....6 m Diametro di taglio filo doppio ....300 mm Spessore filo doppio ....1,6 mm Classe di protezione ..... Livello di pressione acustica (L pA )....70,05 dB(A), K pA = 1,03 dB Livello di potenza acustica (L WA ) garantito ....96 dB(A) misurato ....93,05 dB(A), K WA = 1,03 dB

Vibrazione impugnatura

(a_h) .....5,035 m/s ^2 ; K=1,5 m/s ^2

I valori di rumorosità e vibrazione sono stati determinati conformemente alle prescrizioni e norme citate nella dichiarazione di conformità.

Ricambi

È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzlytools-service.eu

Per ulteriori domande rivolgersi al “Service-Center” (vedere “Service-Center”).

Garanzia

• Per questo apparecchio forniamo 24 mesi di garanzia. Nel caso di uso commerciale e per apparecchi di ricambio vale una garanzia ridotta.
• I danni riconducibili ad usura, sovraccarico o utilizzo improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia. Si tratta in particolare di: Bobina portafilo, filo e taglia-filo.
• Requisito essenziale per le prestazioni in garanzia è inoltre che le indicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.
• I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati senza alcun costo, tramite sostituzione del prodotto o la riparazione dello stesso.
  Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non smontato al rivenditore unitamente alla prova d'acquisto e al tagliando di garanzia.

Servizio di riparazione

• Le riparazioni che non siano coperte da garanzia potranno essere eseguite a pagamento dal nostro Centro di Assistenza tecnico. Il nostro Centro di Assistenza tecnico vi farà volentieri un preventivo. Potremo accettare solo quelle apparecchiature che siano state adeguatamente imballate e sufficientemente affrancate.
• Attenzione: Si prega di consegnare l'apparecchiatura, in caso di reclamo o di riparazione, pulita e con l'indicazione del difetto, all'indirizzo del nostro Servizio di Assistenza tecnica.

Le apparecchiature inviate non affrancate - come merce voluminosa, per espresso o con altra spedizione speciale - non potranno essere accettate.

- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.

Ricerca guasti

Problema Causa possibile Soluzione
L'apparec-chio vibra	Bobina (22) sporche	Pulire la bobina (ved. “Pulizia e manuten-zione”)
	Bobina (22) difettose	Sostituire la bobina (ved. “Pulizia e manu-tenzione”)
L'apparec-chio non parte	Manca tensione di alimen-tazione	Controllare la presa, il cavo, il filo, la spi-na, ed eventualmente far riparare a un elettricista specializzato
	Interruttore di accensione/spegnimento (3) difettoso	Far riparare a un nostro centro assisten-za clienti
	Carboncini usurati
	Motore difettoso
Taglio non buono	La bobina del filo (22)non ha filo a sufficienza	Allungamento del filo tagliente (ved. “Co-mando”)Sostituire la bobina (ved. “Pulizia e manu-tenzione”)
	Il filo (22) non esce dalla bobina o esce solo da una parte di essa	Estrarre la bobina e sfilare il filo verso l'esterno attraverso le aperture, quindi rimontare la bobina.

Inhoud

16 Valo nupjovimo jtaisas (nesimato)

Veikimo aprašymas

IT	Traduzione della dichiarazione di conformità CE originale
Si dichiara che la costruzione dell'Tagliabordi elettrico serie ERT 450-20Numero lotto B-46623è conforme alle relative direttive UE:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Per garantire la conformità sono state applicate le seguenti norme armonizzate e le seguenti norme e disposizioni nazionali:
EN 60335-1:2012/A14:2019 • EN 62233:2008EN 55014-1:2017 • EN 55014-2:2015 • EN 50636-2-91:2014EN IEC 61000-3-2:2019 • EN 61000-3-3:2013+A1:2019
Si dichiara inoltre in conformità alla direttiva 2000/14/EC sull'emissione acustica ambientale:Livello di potenza sonoragarantita: 96 dB(A)misurata: 93,05 dB(A)Procedura della valutazione della conformità applicata come da allegato VI / 2000/14/ECAutorità registrata: BUREAU VERITAS,Newtime - 52 Boulevard du Parc - Ile de la Jatte, F-92200 Neuilly sur Seine, NB: 0062
Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGermany11.01.2021	Christian FrankResponsabile documentazione tecnica

* L'oggetto descritto sopra è conforme alle prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

29010 San Nicolò a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

LT www.grizzlybaltic.com

PL Krysiak Sp. z o.o.ul. Rolna 6

62-081 Baranowo

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.krysiak.pl

CZ HECHT MOTORS s.r.o.

U Mototechny 131

251 62 Mukařov-Tehovec

Tel.: [phone] linka 27

Fax: [phone]
