BEDIENUNGSANLEITUNG SongBook Max TIVOLI AUDIO
Bevor Sie beginnen 11
Leitfaden für Merkmale 12
Bluetooth-Betrieb 13
Funkbetrieb 13
Zusätzlicher Betrieb 14
EQ-Bereich 14
Über das Batteriepack....14
Einstellungen 15
Spezifikationen 16
Eingeschränkte Garantie 17
Bienvenido 18
Herzlichen Glückwunsch zum Kauf eines wirklich einzigartigen Soundsystems. Das SongBook MAX verbindet zeitloses Design mit moderner Funktionalität. Hochwertige Klangqualität, wiederaufladbare Lithium-Batterien, ein Tragegriff und ein robuster Rahmen machen das SongBook MAX zum perfekten tragbaren Lautsprecher. Egal, ob Sie zu Hause oder im Freien Gäste bewirten, das SongBook MAX ist perfekt für jeden Raum, jede Situation und jeden Stil.
Um die Möglichkeiten Ihres neuen Lautsprechers voll ausschöpfen zu können, nehmen Sie sich bitte einen Moment Zeit, um diese Bedienungsanleitung und die Sicherheitshinweise zu lesen. Sollten Sie Fragen haben, zögern Sie bitte nicht, sich an Ihren Händler oder direkt an Tivoli Audio zu wenden.
Bitte bewahren Sie den Karton und die Originalverpackung auf, falls Sie Ihr Radio einmal verschicken müssen, da Transportschäden nicht durch die Werksgarantie abgedeckt sind.
Wir danken Ihnen im Namen von Tivoli Audio, dass Sie sich für uns entschieden haben und wünschen Ihnen viel Spaß mit Ihrem neuen SongBook MAX!
Im Lieferumfang Ihres SongBook MAX sollten Sie enthalten sein:
• Ein (1) USB-C-auf-USB-C-Kabel
- Ein (1) Mikrofasertuch
• Ein (1) Lithium-Ionen-Akkupack (installiert)
Bitte kontaktieren Sie Ihren Händler oder Tivoli Audio, wenn einer dieser Artikel fehlt.
Tivoli Audio
Boston, MA
USA
www.tivoliaudio.com
Zu Ihrer Sicherheit wird das SongBook MAX ab Werk mit teilweise geladenen Batterien ausgeliefert. Schließen Sie bei ausgeschaltetem Gerät ein Netzteil (nicht im Lieferumfang enthalten) an und stecken Sie es in eine Steckdose, um die Akkus zu laden. Das SongBook MAX unterstützt das USB-PD-Schnellladen über den USB-C-Ladeanschluss. Die vom Ladegerät gelieferte Leistung muss zwischen mindestens 5 Watt, die das Songbook MAX benötigt, und maximal 30 Watt liegen, um die maximale Ladegeschwindigkeit zu erreichen.
Wie bei vielen wiederaufladbaren Geräten kann es zu einer Verzögerung kommen, bevor die LED zu blinken beginnt, wenn das SongBook MAX ganz neu ist und zum ersten Mal angeschlossen wird oder wenn es mehrere Wochen lang nicht benutzt wurde. Dies ist eine Funktion des Energieverwaltungssystems, das die Batterien vor Schäden schützen soll. Es kann bis zu 4 Lade-/Entladezyklen dauern, bis die Batterien wieder mit voller Kapazität arbeiten.
Leitfaden für Merkmale

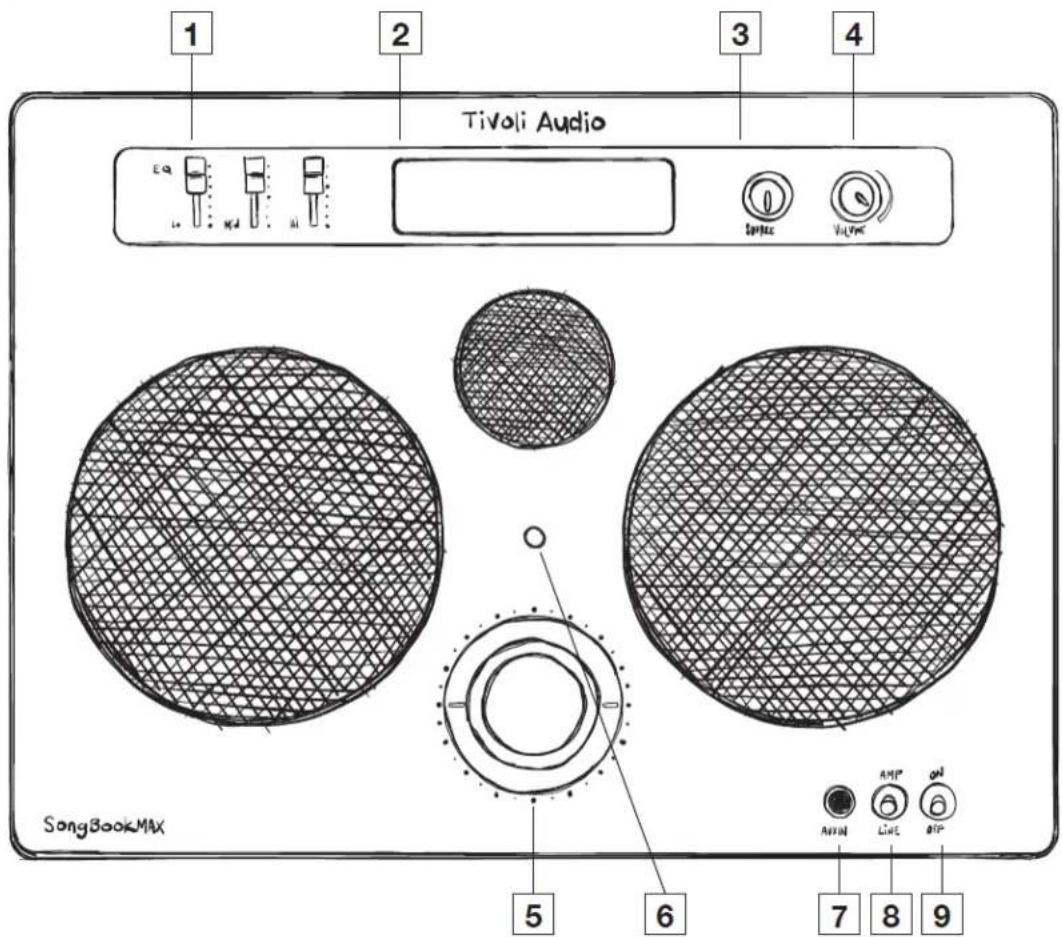

Frontplatte
- Anzeige: Zeigt die Frequenz und andere Informationen an.
- Quelle: Drehen, um die gewünschte Quelle aufzurufen. Einmal drücken, um das Einstellungsmenü aufzurufen.
- Lautstärke: Drehen, um die Lautstärke einzustellen.
- Abstimmknopf: Drehen, um die FM-Frequenz oder den DAB-Sender einzustellen.
- LED-Anzeige: Zeigt an, wenn das SongBook MAX eingeschaltet ist.
- Aux-Eingang: 1/4" (6,35mm) Aux-Eingang. Hier können Sie einen MP3-Player, einen Plattenspieler, ein Keyboard, eine Gitarre oder andere Instrumente anschließen. Für diesen Eingang ist möglicherweise ein Adapter von 1/4" auf 1/8" erforderlich.
- Amp/Line-Kippschalter: Aktiviert den eingebauten Vorverstärker:
Stellen Sie ihn auf Line, wenn Sie einen MP3-Player, ein Keyboard oder andere Eingänge mit Line-Pegel anschließen.
Stellen Sie auf Amp, wenn Sie eine Gitarre, ein Instrument oder andere Eingänge anschließen, die einen hochohmigen Eingang erfordern.
- Ein/Aus-Kippschalter: Zum Einschalten nach oben, zum Ausschalten nach unten schalten.
Oberes Bedienfeld
- BT: Einfach drücken, um den Bluetooth-Kopplungsmodus zu aktivieren. Wählen Sie auf Ihrem Telefon oder Tablet "SongBook MAX_XXXX", um die Kopplung abzuschließen.
- SCAN: Einfach drücken, um den nächsten verfügbaren Sender zu suchen.
- Voreinstellungstasten: Halten Sie die Taste gedrückt, um einen UKW- oder DAB-Sender auf der Voreinstellung zu speichern. Um einen Sender abzurufen, drücken Sie kurz die gewünschte Speichertaste. Das SongBook MAX kann bis zu 5 Voreinstellungen speichern.
Rückseite
- USB-C: USB-C-Ladeanschluss, kompatibel mit USB PD Fast Charging bis zu 30 W.
- SERVICE: USB-A Service-Anschluss. Nur zur Verwendung durch ein autorisiertes Tivoli-Servicezentrum.
Bluetooth-Betrieb
Vergewissern Sie sich vor der Kopplung, dass Ihr Smart-Gerät nicht mit einem anderen Bluetooth-Produkt verbunden ist. Die Geräte können unterschiedlich gekoppelt werden. Im Folgenden finden Sie eine allgemeine Anleitung.
- Stellen Sie das SongBook MAX auf die Bluetooth-Quelle ein. Das SongBook MAX sollte automatisch in den Pairing-Modus wechseln, was durch eine blinkende blaue LED angezeigt wird. Um den Pairing-Modus zu starten, drücken Sie die Pairing-Taste auf der Oberseite des Geräts.
- Rufen Sie die Bluetooth-Einstellungen auf Ihrem Handy oder Tablet auf.
- Wählen Sie das Gerät aus, dessen Name ähnlich wie "SongBook MAX_XXXXX" lautet.
- Sobald Sie den Bluetooth-Verbindungston hören, sind Sie mit dem MAX gekoppelt.
Funkbetrieb
FM-Modus
Manuelle Abstimmung nach oben: Drehen Sie den Abstimmknopf nach rechts, um manuell einen Sender mit höherer Frequenz einzustellen.
Manuelle Abstimmung nach unten: Drehen Sie den Abstimmknopf nach links, um einen Sender mit niedrigerer Frequenz manuell abzustimmen.
Autoscan aufwärts: Um automatisch den nächsten verfügbaren Sender zu suchen, drücken Sie die Suchlauftaste auf dem oberen Bedienfeld.
Hinzufügen eines Senders zu den voreingestellten Sendern: Um einen Sender zu den gespeicherten Vorwahlsendern hinzuzufügen, halten Sie die gewünschte Vorwahltaste gedrückt. Halten Sie einfach die gewünschte Sendernummer gedrückt und warten Sie auf die Bestätigung auf dem Bildschirm. Um einen Sender zu löschen, halten Sie die zu löschende Nummer gedrückt und warten Sie auf die Bestätigung auf dem Bildschirm.
DAB/DAB+/DMB-Modus
Manual Tune Up: Drehen Sie den Abstimmknopf nach rechts, um manuell einen Sender mit höherer Frequenz einzustellen.
Manual Tune Down: Drehen Sie den Abstimmknopf nach links, um einen Sender mit niedrigerer Frequenz manuell abzustimmen.
Neu scannen: Um alle DAB-Sender erneut zu suchen, drücken Sie die Scan-Taste.
Hinzufügen eines Senders zu den voreingestellten Sendern: Um einen Sender zu den gespeicherten Vorwahlsendern hinzuzufügen, halten Sie die gewünschte Vorwahltaste gedrückt. Halten Sie einfach die gewünschte Sendernummer gedrückt und warten Sie auf die Bestätigung auf dem Bildschirm. Um einen Sender zu löschen, halten Sie die Nummer des Senders, den Sie löschen möchten, gedrückt und warten Sie auf die Bestätigung auf dem Bildschirm.
Zusätzlicher Betrieb
Das SongBook MAX kann auch als eigenständiger Lautsprecher verwendet werden. Verwenden Sie den 6,35-mm-Zusatzeingang, um eine beliebige Line- oder Kopfhörerquelle oder eine Quelle mit hoher Impedanz an den Lautsprecher anzuschließen. Sie können die Lautstärke des Lautsprechers mit dem Lautstärkeregler am SongBook MAX oder mit dem Lautstärkeregler Ihrer Audioquelle regeln. Für Ihren Eingang benötigen Sie möglicherweise einen Adapter von 1/4" auf 1/8" (6,35mm auf 3,5mm).
AMP / LINE Kippschalter
Dieser Kippschalter steuert den integrierten Vorverstärker, an den Sie eine Vielzahl von Eingängen anschließen können.
LINE: Stellen Sie den Kippschalter auf Line, wenn Sie eine Quelle mit Line- oder Kopfhörerpegel anschließen. Diese Einstellung schaltet den integrierten Vorverstärker AUS und ist für Eingänge gedacht, die keine zusätzliche Verstärkung benötigen.
Verwenden Sie diese Einstellung, wenn Sie einen MP3-Player, einen Plattenspieler, ein Keyboard oder andere Eingänge mit Line-Pegel anschließen.
AMP: Stellen Sie den Kippschalter auf Amp, wenn Sie eine Gitarre, einen Bass oder andere Instrumente anschließen, die einen hochohmigen Eingang benötigen. Diese Einstellung schaltet den eingebauten Vorverstärker ein und ist für Instrumente oder andere Eingänge gedacht, die eine zusätzliche Verstärkung benötigen.
Verwenden Sie diese Einstellung, wenn Sie Instrumente oder andere Eingänge anschließen, die eine hohe Eingangsimpedanz erfordern.
AMP IT UP
Wenn der Schalter auf AMP gestellt ist, ist der AUX IN-Eingang im Bluetooth-Modus aktiv. Nutzen Sie diese Funktion zum Üben zu Hause oder für Open-Mic-Abende! Streamen Sie einen Titel über Bluetooth und spielen Sie dazu über den AMP-Eingang.
VORSICHT!
Drehen Sie die Lautstärke immer auf 0, bevor Sie den Aux-Eingang ein- oder ausstecken. Wenn Sie unsicher sind, welche Vorverstärkereinstellung Sie verwenden sollen:
• Stellen Sie den Kippschalter zunächst auf LINE
- Wenn Sie mehr Lautstärke benötigen: Stellen Sie den Kippschalter auf AMP
- Achten Sie darauf, den Kippschalter nicht auf AMP zu stellen, wenn Sie eine Quelle mit Line-Pegel anschließen. Die zusätzliche Eingangslautstärke kann zu Schäden an den Lautsprechern des SongBook MAX führen.
EQ-Bereich
Verwenden Sie die Schieberegler, um den Klang nach Ihren Wünschen zu gestalten. Stellen Sie die Lo-, Mid- und Hi-Frequenzbereiche ein - jeder Schieberegler reicht von -6 dB bis +6 dB. Die Punkte auf der Vorderseite des Schiebereglers entsprechen +/- 2, 4, 6 dB. Die Einstellung des Schiebereglers wird vorübergehend auch auf dem Display angezeigt.
Über das Batteriepack
Das SongBook verwendet ein versiegeltes Paket von Lithium-Ionen-Zellen. Das Display und die LED auf der Vorderseite dienen zur Anzeige des Stroms, der Batterieleistung und des Ladezustands. Verwenden Sie nur eine autorisierte Tivoli Audio SongBook Lithium-Ionen-Batterie. Die geschätzte Batterielebensdauer bei einer vollen Ladung beträgt 10 Stunden. Hinweis: Die Batterielebensdauer variiert je nach Lautstärke und EQ-Einstellungen.
Schwache Batterie
Wenn das SongBook MAX eingeschaltet, aber nicht an das Stromnetz angeschlossen ist, leuchtet die LED-Anzeige rot und zeigt damit an, dass die Batterien wieder aufgeladen werden müssen. Die verbleibende Wiedergabezeit von dem Moment, in dem die LED rot leuchtet, bis zum Ausschalten des SongBook MAX beträgt schätzungsweise zwischen 30 Minuten und 1 Stunde. So wird das SongBook MAX bei niedriger Lautstärke wahrscheinlich länger mit leeren Batterien spielen als bei höherer Lautstärke. Je mehr Sie Ihr Songbook MAX benutzen, desto besser können Sie einschätzen, wie viel Zeit Ihnen für die Wiedergabe zur Verfügung steht, bevor Sie es wieder aufladen müssen. Auch bei der Verwendung von Bluetooth® kann sich die Batterielaufzeit des SongBook MAX verringern.
Wenn Sie das SongBook MAX bei Nichtgebrauch längere Zeit am Stromnetz angeschlossen lassen, kann dies zu einer vorzeitigen Abnutzung der Batterien führen. Es schadet nicht, das SongBook MAX mit dem Netzteil zu betreiben, allerdings wird dadurch die Ladezeit beeinträchtigt. Das SongBook MAX wird immer mit der Batterie betrieben, auch wenn es an das Stromnetz angeschlossen ist und geladen wird. Der UKW- und DAB-Empfang kann beeinträchtigt sein, wenn das SongBook MAX eingeschaltet ist und geladen wird.
Aufladen
USB-C-Ladegerät NICHT im Lieferumfang des SongBook enthalten.
Das SongBook unterstützt USB-PD-Schnellladung über den USB-C-Ladeanschluss. Die vom Ladegerät gelieferte Leistung muss zwischen mindestens 5 Watt, die das SongBook benötigt, und maximal 30 Watt liegen, um die maximale Ladegeschwindigkeit zu erreichen.
Verwenden Sie für die schnellste Aufladung ein USB-C PD-Ladegerät, das 15 V 1,5 A liefern kann.
LED-Anzeige:
• Rot (blinkend): SongBook wird geladen.
- Grün (blinkend): SongBook wird vollständig geladen.
Standby-Modus
Wenn Ihr SongBook MAX eingeschaltet ist und nicht benutzt wird, schaltet es automatisch in den Standby-Modus.
Normaler Standby: Im AUX IN-Modus schaltet das SongBook MAX nach 15 Minuten ohne Ton in den normalen Standby-Modus. Um den Lautsprecher aufzuwecken, schalten Sie den Netzschalter aus und dann wieder ein. Die Leistungsaufnahme im normalen Standby-Modus beträgt weniger als 0,8 W.
Netzwerk-Standby: Im BT-Modus wechselt das SongBook MAX nach 15 Minuten ohne Ton in den Netzwerk-Standby-Modus. Um den Lautsprecher aufzuwecken, drücken Sie einfach den Source-Regler oder schalten Sie den Power-Schalter aus und wieder ein. Die Leistungsaufnahme im Netzwerk-Standby-Modus beträgt weniger als 2 W.
Einstellungen
Drücken Sie einmal auf den Quellenknopf, um das Einstellungsmenü aufzurufen. Drehen Sie den Quellenknopf nach links oder rechts, um durch die Menüoptionen zu blättern. Drücken Sie zur Bestätigung einmal auf den Quellenknopf.
System
Drücken Sie einmal auf den Quellenknopf, um das Menü
Kontrast
Drehen Sie den Quellenknopf, bis
Auto-Standby
Drehen Sie den Quellenknopf, bis
Software-Version
Drehen Sie den Quellenknopf, bis
Werksrückstellung
Drehen Sie den Source-Knopf, bis
Voreinstellung
Drehen Sie in der UKW- oder DAB-Quelle den Quellenknopf, bis
Scan-Einstellung
Drehen Sie in der UKW- oder DAB-Quelle den Quellenknopf, bis
Spezifikationen
| Modell: | SongBook MAX |
| Typ: | Portable FM/DAB Radio |
| Treiber: | 1x 4" Sub, 1x 4" Midrange, 1x 0.75" Tweeter |
| Nennleistung: | 50W |
| Bewerteter Eingang: | 5Vdc, 3A |
| 9Vdc, 2.5A | |
| 15Vdc, 1.5A | |
| Akku-Pack: | Lithium Ion 7.3Vdc, 5000mAh |
| Batteriestrom: | 1000mA |
| AC-Adapter: | Not Included |
| Compatible with USB PD Fast Charging | |
| Abmessungen: | 382mm W x 281mm H x 152mm D |
| Gewicht: | 11.8 lbs, 5.38 kgs |
| Betriebstemperatur: | 0-45°C |
Eingeschränkte Garantie
Tivoli Audio stellt seine Produkte nach sehr hohen Standards her und wir sind zuversichtlich, dass unsere Produkte gut funktionieren werden. Dementsprechend gewähren wir dem ursprünglichen Besitzer unserer Produkte eine Garantie auf Material- und Verarbeitungsfehler für einen Zeitraum von einem Jahr in den Vereinigten Staaten und zwei Jahren in der Europäischen Union ab dem ursprünglichen Kaufdatum. In Ländern, in denen die Mindestgarantiezeit gesetzlich festgelegt ist, entspricht die Garantiezeit dem gesetzlich vorgeschriebenen Zeitraum. In allen anderen Ländern beträgt die Gewährleistungsfrist ein Jahr.
Diese Garantie erstreckt sich nicht auf Schäden, die durch unsachgemäße Installation, fehlerhafte Zusatzgeräte, Modifikationen, nicht autorisierte Reparaturen, Transportschäden oder -verluste, Missbrauch, Unfälle, Verwendung bei falscher Spannung/Stromstärke, Blitzschlag oder andere höhere Gewalt, normale Abnutzung, kommerzielle Nutzung oder Kauf bei nicht autorisierten Händlern verursacht wurden. Für Garantieleistungen kann ein Kaufnachweis erforderlich sein, der belegt, dass das Gerät innerhalb der Garantiezeit bei einem autorisierten Händler gekauft wurde. Sollte ein Service erforderlich sein, senden Sie das Produkt bitte NICHT zurück, ohne sich vorher mit Ihrem Händler oder Tivoli Audio in Verbindung zu setzen.
Diese Garantie ist nicht übertragbar. Tivoli Audio kommt nicht für Zeitverlust, Unannehmlichkeiten, Nutzungsausfall des Produkts oder Schäden auf, die durch dieses Produkt verursacht wurden.
Diese Garantie gibt Ihnen bestimmte gesetzliche Rechte, und Sie können auch andere Rechte haben, die von Staat zu Staat variieren. In einigen Staaten sind Einschränkungen von stillschweigenden Garantien oder der Ausschluss von Folgeschäden nicht zulässig, daher gelten diese Einschränkungen möglicherweise nicht für Sie.
Für weitere Informationen zur Garantie besuchen Sie uns bitte unter www.tivoliaudio.com Für Informationen zur europäischen Garantie besuchen Sie uns bitte unter www.tivoliaudio.eu
