KÄYTTÖOHJE SongBook Max TIVOLI AUDIO

Ominaisuuksien opas....53

Bluetooth-toiminta 54

Radiotoiminta 54

Aputoiminto....54

EQ-osio 55

Asetukset 56

Tekniset tiedot....57

Rajoitettu takuu 57

Välkomnande 58

Innan du Börjar 58

Guide till Funktioner 59

Onnittelut todella ainutlaatuisen äänentoistojärjestelmän hankinnasta. SongBook MAX yhdistää ajattoman muotoilun ja modernin toiminnallisuuden. Tehokas äänenlaatu, ladattavat litiumparistot, kantokahva ja kestävä runko tekevät SongBook MAXista täydellisen kannettavan kaiuttimen. Viihdytitpä sitten kotona tai isännöit ulkona, SongBook MAX sopii täydellisesti mihin tahansa tilaan, tilanteeseen ja tyyliin.

Jotta voisit ottaa täyden hyödyn irti siitä, mihin uusi kaiuttimesi pystyy, lue hetkeksi tämä käyttöopas ja turvallisuusohjeet. Jos sinulla on kysyttävää, ota rohkeasti yhteyttä jälleenmyyjään tai suoraan Tivoli Audioon.

Säilytä pahvipakkaus ja alkuperäinen pakkaus, jos sinun on joskus lähetettävä radiosi, sillä tehdastakuu ei kata kuljetusvaurioita.

Meidän kaikkien puolesta kiitos, että valitsit Tivoli Audion, ja nauti uudesta SongBook MAX -radiostasi!

SongBook MAXin mukana pitäisi löytyä:

• Yksi (1) USB-C-USB-C-kaapeli.
• Yksi (1) mikrokuituliina
• Yksi (1) litiumioniakku (asennettuna)

Ota yhteyttä jälleenmyyjään tai Tivoli Audioon, jos jokin näistä tuotteista puuttuu.

Tivoli Audio

Boston, MA

USA

www.tivoliaudio.com

Turvallisuutesi vuoksi SongBook MAX toimitetaan tehtaalta osittain ladatuilla paristoilla. Kun laite on sammutettu, kytke virtalähde (ei sisälly toimitukseen) ja kytke se pistorasiaan akkujen lataamiseksi. SongBook MAX tukee USB PD - pikalatausta USB-C-latausportin kautta. Laturin antaman tehon on oltava vähintään Songbook MAXin vaatiman 5 watin ja enintään 30 watin välillä, jotta saavutetaan suurin mahdollinen latausnopeus.

Kuten monissa ladattavissa laitteissa, LED-merkkivalo saattaa vilkkua viiveellä, kun SongBook MAX on upouusi ja kytketty ensimmäistä kertaa tai kun se on ollut käyttämättömänä useita viikkoja. Tämä on virranhallintajärjestelmän ominaisuus, joka on suunniteltu suojaamaan akkuja vaurioilta. Voi kestää jopa 4 lataus-/purkujaksoa, ennen kuin akut toimivat täydellä kapasiteetilla.

Ominaisuuksien opas

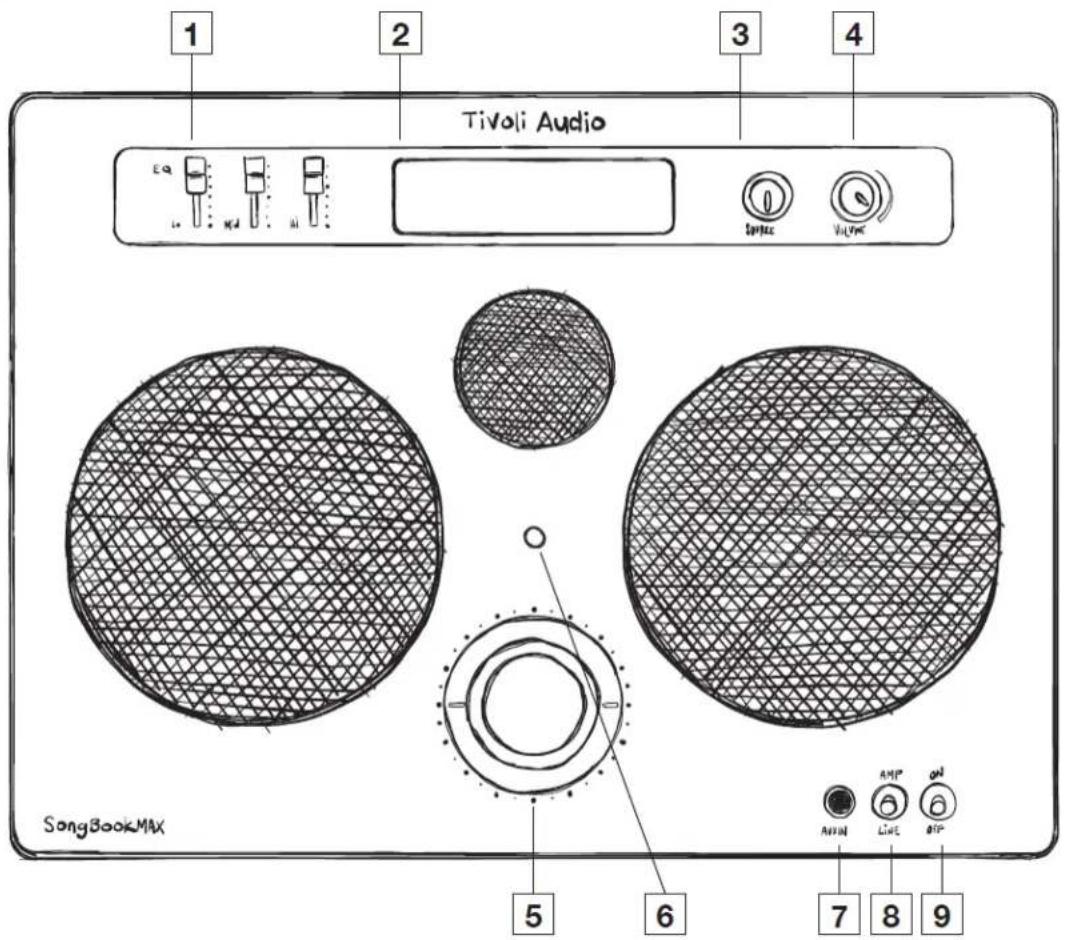

Etupaneeli

1 2 3 4 Tivoli Audio Ea Splice VLPDC SongBookMAX 5 6 7 8 9 AMP Line BIP

1. EQ: Räätälöi äänesi säätämällä Lo, Mid ja Hi -taajuuskaistoja. Säätõalueet ovat -6dB:stä +6dB:iin.
2. Näyttö: Näyttää taajuuden ja muut tiedot.
3. Lähde: Kääntämällä pääset haluamaasi lähteeseen. Pääset asetusvalikkoon yhdellä painalluksella.
4. Äänenvoimakkuus: Kierrä äänenvoimakkuuden säätämiseksi.
5. Viritysnuppi: Kierrä FM-taajuuden tai DAB-aseman säätämiseksi.
6. LED-merkkivalo: Ilmaisee, kun SongBook MAX on päällä.
7. Aux In: 1/4 tuuman (6,35 mm) lisäulostulo. Käytetään MP3-soittimen, levysoittimen, kosketinsoittimen, kitaran tai muiden instrumenttien liittämiseen. Sisääntulo saattaa vaatia ¼" - 1/8" sovittimen käyttöä.
8. Amp/Line-vaihtokytkin: Aktivoi sisäisen esivahvistimen:

a. Aseta Line-asentoon, kun kytket MP3-soittimen, näppäimistön tai muita linjatasoisia tuloja.
b. Aseta Amp-asentoon, kun kytket kitaran, soittimen tai muun korkean impedanssin tuloa vaativan tulon.

1. On/Off-vaihtokytkin: Kytke virta päälle ja sammuta virta alaspäin.

Yläpaneeli

1. BT: Siirry Bluetooth-pariliitostilaan yhdellä painalluksella. Valitse puhelimessa tai tabletissa "SongBook MAX_XXXX" pariliitoksen suorittamiseksi.
2. SCAN: Paina yhtä painiketta skannataksesi seuraavaan käytettävissä olevaan asemaan.
3. Esiasetuspainikkeet: Paina ja pidä painettuna tallentaaksesi FM- tai DAB-aseman esiasetukseen. Voit kutsua aseman takaisin painamalla nopeasti haluttua esiasetuspainiketta. SongBook MAX voi tallentaa enintään 5 esiasetusta.

Takapaneeli

1. USB-C: USB-C-latausportti, yhteensopiva USB PD -pikalatauksen kanssa jopa 30 W:n teholla.
2. SERVICE: USB-A-huoltoportti. Vain valtuutetun Tivoli-huoltokeskuksen käyttöön.

Bluetooth-toiminta

Varmista ennen pariliitoksen muodostamista, että älylaitteesi ei ole yhteydessä mihinkään muuhun Bluetooth-tuotteeseen. Laitteet saattavat muodostaa pariliitoksen eri tavalla. Alla on yleinen ohje.

1. Aseta SongBook MAX Bluetooth-lähteeksi. SongBook MAXin pitäisi siirtyä automaattisesti pariliitostilaan, minkä osoittaa vilkkuva sininen LED. Käynnistä pariliitostila painamalla yläpaneelissa olevaa pariliitospainiketta.
2. Siirry puhelimen tai tabletin Bluetooth-asetusnäyttöön.
3. Valitse laite, jonka nimi on samanlainen kuin "SongBook MAX_XXXXX".
4. Kun kuulet Bluetooth-yhteysäänen, olet pariliitettynä MAX-laitteeseen.

Radiotoiminta

FM-tila

Manuaalinen viritys ylöspäin: Voit virittää manuaalisesti korkeamman taajuuden asemalle kiertämällä viritysnuppia oikealle.

Manuaalinen viritys alaspäin: Jos haluat virittää manuaalisesti alaspäin matalamman taajuuden asemalle, käännä virityssäädintä vasemmalle.

Automaattinen skannaus ylös: Voit skannata automaattisesti seuraavalle käytettävissä olevalle asemalle painamalla yläpaneelissa olevaa skannauspainiketta.

Aseman lisääminen esiasetettuihin asemiin: Jos haluat lisätä aseman tallennettuihin esiasetettuihin asemiin, paina haluamaasi esiasetuspainiketta ja pidä sitä painettuna. Pidä vain painettuna haluamasi numeron esiasetusta ja odota näytön vahvistusta. Jos haluat poistaa esiasetuksen, paina ja pidä painettuna haluamaasi numeron esiasetusta ja odota näytön vahvistusta.

DAB/DAB+/DMB-tila

Manuaalinen viritys: Voit virittää manuaalisesti korkeamman taajuuden asemalle kiertämällä virityssäädintä oikealle. Manuaalinen viritys alaspäin: Voit virittää manuaalisesti alaspäin matalamman taajuuden asemalle kääntämällä virityssäädintä vasemmalle.

Rescan: Voit etsiä uudelleen kaikki DAB-asemat painamalla skannauspainiketta.

Aseman lisääminen esiasetettuihin asemiin: Jos haluat lisätä aseman tallennettuihin esiasetettuihin asemiin, paina ja pidä painettuna haluttua esiasetuspainiketta. Pidä vain painettuna haluamasi numeron esiasetus ja odota näytön vahvistusta. Jos haluat poistaa esiasetuksen, paina ja pidä painettuna haluamaasi numeron esiasetusta ja odota näytön vahvistusta.

Aputoiminto

SongBook MAXia voidaan käyttää itsenäisenä kaiuttimena. Käytä ¼":n (6,35 mm) apulaisulostuloa minkä tahansa linja- tai kuuloketason tai korkean impedanssin lähteen liittämiseen kaiuttimeen. Voit säätää kaiuttimen äänenvoimakkuutta

SongBook MAXin äänenvoimakkuuden säätimellä tai äänilähteen äänenvoimakkuuden säätimellä. Sisääntulo saattaa vaatia 1/4" - 1/8" (6,35 mm - 3,5 mm) sovittimen käyttöä.

AMP / LINE-vaihtokytkin

Tämä vaihtokytkin ohjaa sisäistä esivahvistinta, jonka avulla voit liittää erilaisia tuloja.

LINE: Aseta kytkin asentoon Line, kun kytket linja- tai kuuloketason lähteen. Tämä asetus kytkee sisäisen esivahvistimen pois päältä, ja sitä käytetään tuloihin, jotka eivät vaadi lisävahvistusta.

Käytä tätä asetusta, kun kytket MP3-soittimen, levysoittimen, näppäimistön tai muita linjatasoisia tuloja.

AMP: Aseta vaihtokytkin kohtaan Amp, kun kytket kitaran, basson tai muita korkean impedanssin tuloa vaativia instrumentteja. Tämä asetus kytkee sisäisen esivahvistimen päälle, ja sitä käytetään sellaisten instrumenttien tai muiden tulojen kanssa, jotka vaativat lisävahvistusta.

Käytä tätä asetusta, kun kytket instrumentteja tai muita tuloja, jotka vaativat korkean impedanssin tulon.

AMP IT UP

Kun kytkin on AMP-asennossa, AUX IN -tulo on aktiivinen Bluetooth-tilassa. Käytä tätä ominaisuutta kotiharjoitteluun tai avoimien mikrofonien iltoihin! Suoratoistaa kappaleen Bluetoothissa ja soittaa sen mukana AMP-tulon avulla.

VAROITUS:

Käännä äänenvoimakkuus aina pois päältä 0:een ennen aux-tulon kytkemistä tai irrottamista. Jos et ole varma, mitä esivahvistinasetusta käyttää:

• Aseta ensin vaihtokytkin asentoon LINE
- Jos tarvitset enemmän äänenvoimakkuutta: aseta kytkin AMP-asentoon.
- Varo, ettet aseta vaihtokytkintä AMP-asentoon, kun kytket linjatasoisen lähteen. Lisätuloäänenvoimakkuus voi vahingoittaa SongBook MAXin kaiuttimia.

EQ-osio

Käytä liukusäätimiä räätälöidäksesi äänen mieleiseksesi. Säädä Lo, Mid ja Hi -taajuusalueita - kukin liukusäädin vaihtelee - 6 dB:n ja +6 dB:n välillä. Etupaneelissa liukusäätimen kohdalla olevat pisteet vastaavat +/- 2, 4, 6 dB. Liukusäätimen asetus näkyy väliaikaisesti myös näytössä.

Tietoja akkupaketista

SongBook käyttää suljettua litiumioniakkujen pakkausta. Näyttö ja etupaneelin LED toimivat virran, akun varaustilan ja lataustilan ilmaisimina. Käytä vain valtuutettua Tivoli Audio SongBook Lithium-Ion -akkua. Akun arvioitu käyttöaika täydellä latauksella on 10 tuntia. Huomautus: akun kesto vaihtelee äänenvoimakkuuden ja EQ-asetusten mukaan.

Akku tyhjä

Kun SongBook MAX on kytketty päälle, mutta ei ole kytketty verkkovirtaan, LED-merkkivalo muuttuu punaiseksi, kun paristot tyhjenevät, mikä ilmaisee, että paristot on ladattava. Jäljellä oleva toistoaika siitä hetkestä, kun LED-merkkivalo osoittaa punaista, siihen asti kun SongBook MAX sammuu, on arviolta 30 minuutista 1 tuntiin. Esimerkiksi SongBook MAX soi todennäköisesti pidempään paristoilla matalalla äänenvoimakkuudella kuin korkeammalla äänenvoimakkuudella. Kun käytät SongBook MAXia, saat paremman käsityksen siitä, kuinka paljon toistoaikaa sinulla on käytettävissä ennen kuin lataaminen on tarpeen. Saatat myös huomata, että SongBook MAXin akkujen soittoaika lyhenee, kun käytät Bluetooth® -järjestelmää.

SongBook MAXin jättäminen pistorasiaan pitkäksi aikaa, kun sitä ei käytetä, voi aiheuttaa akkujen ennenaikaista kulumista. SongBook MAXin käyttämisestä virtalähteen kanssa ei ole haittaa, mutta latausaika heikkenee. SongBook MAX toimii aina akulla, vaikka se olisi kytkettynä ja latautuisi. FM- ja DAB-vastaanotto saattaa vaikuttaa, kun SongBook MAX on kytkettynä verkkovirtaan ja latautuu.

Lataus

USB-C-latauslaite El sisälly SongBookiin.

SongBook tukee USB PD -pikalatausta USB-C-latausportin kautta. Laturin antaman tehon on oltava vähintään 5 watin ja enintään 30 watin välillä, jotta saavutetaan suurin mahdollinen latausnopeus.

Saat nopeimman latauksen käyttämällä USB-C PD -latauslaitetta, joka pystyy antamaan 15 V 1,5 A.

LED-merkkivalo:

• Punainen (vilkkuu): SongBook latautuu.
• Vihreä (vilkkuu): SongBookin lataus on valmis.

Valmiustila

Jos SongBook MAX -laitteeseen on kytketty virta ja se on käyttämättömänä, se siirtyy automaattisesti valmiustilaan.

Normaali valmiustila: AUX IN -tilassa SongBook MAX siirtyy normaaliin valmiustilaan 15 minuutin kuluttua siitä, kun äänentoisto on ollut poissa käytöstä. Voit herättää kaiuttimen kytkemällä virtakytkimen pois päältä ja sitten takaisin päälle. Virrankulutus normaalissa valmiustilassa on alle 0,8 W.

Verkkovalmiustila: BT-tilassa SongBook MAX siirtyy verkkovalmiustilaan 15 minuutin äänettömyyden jälkeen. Voit herättää kaiuttimen painamalla kerran Source-säädintä tai kytkemällä virtakytkimen pois päältä ja sitten takaisin päälle. Virrankulutus Network Standby -tilassa on alle 2W.

Asetukset

Siirry asetusvalikoon painamalla kerran Source-nuppia. Selaa valikkovaihtoehtoja kiertämällä lähdenuppia vasemmalle tai oikealle. Vahvista valinta painamalla kerran lähdenuppia.

System

Siirry -valikkoon painamalla kerran lähdenuppia.

Contrast

Kierrä lähdenuppia, kunnes tulee näyttöön. Paina lähteenä olevaa säätönuppia yhden kerran. Käännä lähdenuppia, kunnes haluttu kontrasti on saavutettu.

Automaattinen valmiustila

Kierrä lähteen säädintä, kunnes tulee näyttöön. Paina Source-säädintä yhdellä painalluksella. Kierrä lähdenuppia ottaaksesi Auto Standby -toiminnon käyttöön tai pois käytöstä. Vahvista valinta painamalla kerran Source-nuppia.

Ohjelmiston versio

Kierrä lähdenuppia, kunnes tulee näyttöön. Näytä nykyinen ohjelmistoversio painamalla kerran Source-nuppia.

Tehdasasetusten palautus

Kierrä lähdenuppia, kunnes (Tehdasasetusten palautus) tulee näyttöön. Paina Source-säädintä yhdellä painalluksella. Käännä lähdenuppia, kunnes näyttöön tulee vahvistus, ja vahvista sitten painamalla lähdenuppia. Tehdasasetusten palautus palauttaa SongBook MAXin kaikki ominaisuudet oletusasetuksiinsa.

Preset

Käännä FM- tai DAB-lähteessä Source-säädintä, kunnes tulee näyttöön. Yksittäinen Paina lähdenuppia. Kierrä lähdenuppia nähdäksesi tällä hetkellä tallennetut esiasetukset.

Skannausasetus

Käännä FM- tai DAB-lähteessä lähdesäädintä, kunnes tulee näyttöön. Paina kerran lähdenuppia. Valitse haluamasi skannausvoimakkuus kääntämällä lähdenuppia. Vahvista painamalla yhtä kertaa.

Tekniset tiedot

Malli:	SongBook MAX
Tyyppi:	Portable FM/DAB Radio
Ajurit:	1x 4” Sub, 1x 4” Midrange, 1x 0.75” Tweeter
Nimellisteho:	50W
Nimellisteho:	5Vdc, 3A
	9Vdc, 2.5A
	15Vdc, 1.5A
Akku:	Lithium Ion 7.3Vdc, 5000mAh
Akku: Akun virta:	1000mA
AC-adapteri:	Not Included
	Compatible with USB PD Fast Charging
Mitat:	382mm W x 281mm H x 152mm D
Paino:	11.8 lbs, 5.38 kgs
Käyttölämpötila:	0-45°C

Rajoitettu takuu

Tivoli Audio valmistaa tuotteensa erittäin korkeatasoisesti, ja olemme varmoja, että tuotteemme toimivat hyvin. Näin ollen myönnämme tuotteillemme alkuperäiselle omistajalle yhden vuoden takuun Yhdysvalloissa ja kahden vuoden takuun Euroopan unionissa alkuperäisestä ostopäivämäärästä lukien. Niissä maissa, joissa takuun vähimmäiskesto on määritelty laissa, takuuaika on lakisääteinen. Kaikissa muissa maissa takuuaika on yksi vuosi.

Tämä takuu ei koske vahinkoja, jotka johtuvat virheellisestä asennuksesta, viallisista lisälaitteista, muutoksista, luvattomasta korjauksesta, kuljetusvaurioista tai -menetyksistä, väärinkäytöstä, onnettomuuksista, käytöstä vääränlaisella jännitteellä/virralla, salamaniskusta tai muista luonnonvoimista, normaalista kulumisesta, kaupallisesta käytöstä tai ostosta luvattomilta jälleenmyyjiltä. Takuuhuoltoa varten saatetaan vaatia ostotodistus, joka osoittaa, että laite on ostettu valtuutetulta jälleenmyyjältä takuuaikana. Jos huolto on tarpeen, ÄLÄ palauta tuotetta ottamatta ensin yhteyttä jälleenmyyjään tai Tivoli Audioon.

Tätä takuuta ei voi siirtää. Tivoli Audio ei korvaa ajanhukkaa, haittaa, tuotteen käytön menetystä tai tämän tuotteen aiheuttamia vahinkoja.

Tämä takuu antaa sinulle tiettyjä laillisia oikeuksia, ja sinulla voi olla myös muita oikeuksia, jotka vaihtelevat osavaltioittain. Joissakin osavaltioissa ei sallita implisiittisten takuiden rajoituksia tai välillisten vahinkojen poissulkemista, joten nämä rajoitukset eivät välttämättä koske sinua.

Lisätietoja takuusta saat osoitteesta www.tivoliaudio.com

Eurooppalaisia takuutietoja saat osoitteesta www.tivoliaudio.eu
