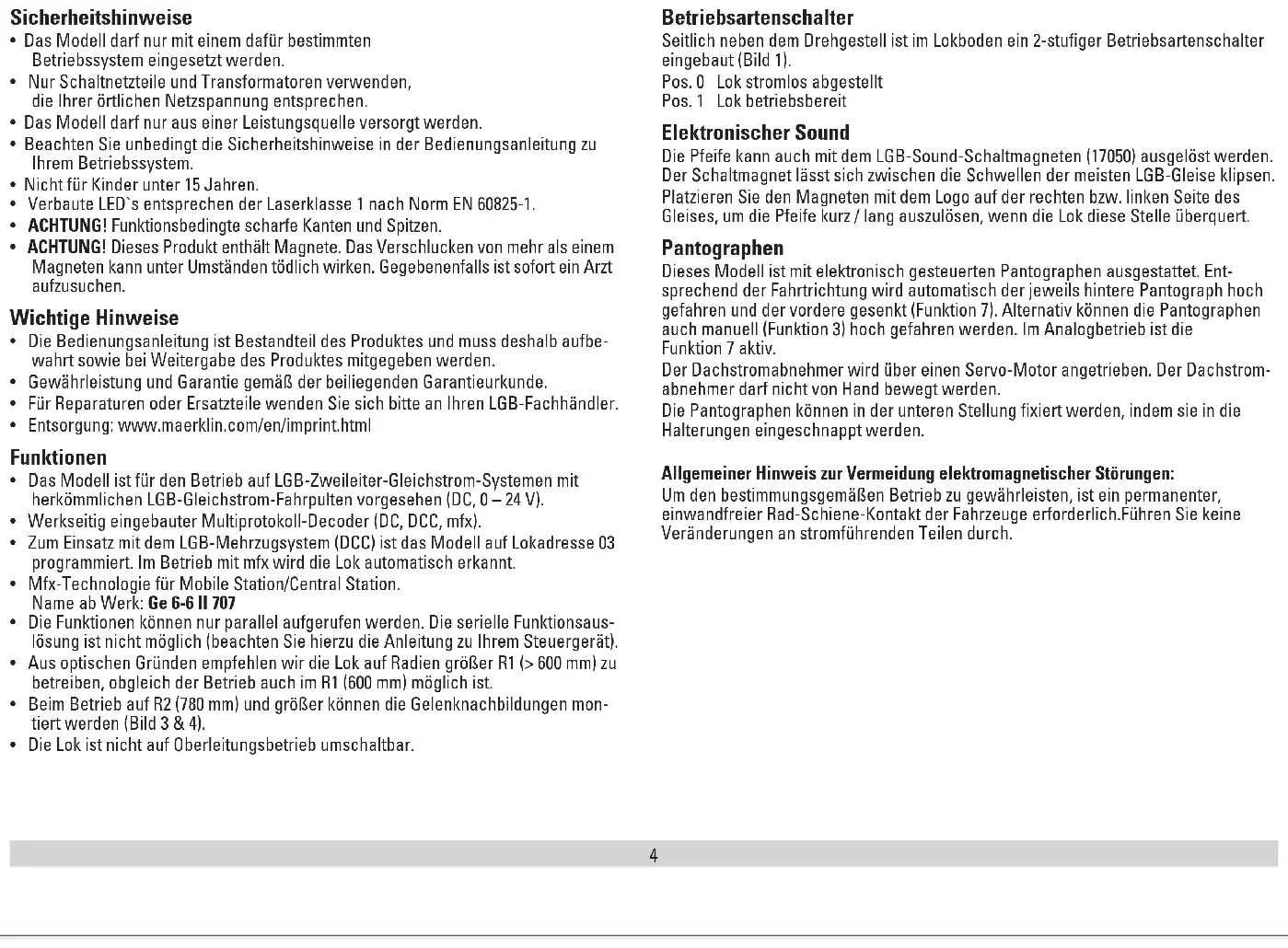

Notice LGB 22062 - page 4

Benutzerfragen zu 22062 LGB

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Modellbau kostenlos im PDF-Format! Finden Sie Ihr Handbuch 22062 - LGB und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 22062 von der Marke LGB.

BEDIENUNGSANLEITUNG 22062 LGB

  • Das Modell darf nur mit einem dafür bestimmten Betriebssystem eingesetzt werden.
  • Nur Schaltnetzteile und Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.
  • Das Modell darf nur aus einer Leistungsquelle versorgt werden.
  • Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.
  • Nicht für Kinder unter 15 Jahren.
  • Verbaute LED`s entsprechen der Laserklasse 1 nach Norm EN 60825-1.
  • ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
  • ACHTUNG! Dieses Produkt enthält Magnete. Das Verschlucken von mehr als einem Magneten kann unter Umständen tödlich wirken. Gegebenenfalls ist sofort ein Arzt aufzusuchen. Wichtige Hinweise
  • Die Bedienungsanleitung ist Bestandteil des Produktes und muss deshalb aufbe- wahrt sowie bei Weitergabe des Produktes mitgegeben werden.
  • Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.
  • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren LGB-Fachhändler.
  • Entsorgung: www.maerklin.com/en/imprint.html Funktionen
  • Das Modell ist für den Betrieb auf LGB-Zweileiter-Gleichstrom-Systemen mit herkömmlichen LGB-Gleichstrom-Fahrpulten vorgesehen (DC, 0 – 24 V).
  • Werkseitig eingebauter Multiprotokoll-Decoder (DC, DCC, mfx).
  • Zum Einsatz mit dem LGB-Mehrzugsystem (DCC) ist das Modell auf Lokadresse 03 programmiert. Im Betrieb mit mfx wird die Lok automatisch erkannt.
  • Mfx-Technologie für Mobile Station/Central Station. Name ab Werk: Ge 6-6 II 707
  • Die Funktionen können nur parallel aufgerufen werden. Die serielle Funktionsaus- lösung ist nicht möglich (beachten Sie hierzu die Anleitung zu Ihrem Steuergerät).
  • Aus optischen Gründen empfehlen wir die Lok auf Radien größer R1 (> 600 mm) zu betreiben, obgleich der Betrieb auch im R1 (600 mm) möglich ist.
  • Beim Betrieb auf R2 (780 mm) und größer können die Gelenknachbildungen mon- tiert werden (Bild 3 & 4).
  • Die Lok ist nicht auf Oberleitungsbetrieb umschaltbar. Betriebsartenschalter Seitlich neben dem Drehgestell ist im Lokboden ein 2-stufiger Betriebsartenschalter eingebaut (Bild 1). Pos. 0 Lok stromlos abgestellt Pos. 1 Lok betriebsbereit Elektronischer Sound Die Pfeife kann auch mit dem LGB-Sound-Schaltmagneten (17050) ausgelöst werden. Der Schaltmagnet lässt sich zwischen die Schwellen der meisten LGB-Gleise klipsen. Platzieren Sie den Magneten mit dem Logo auf der rechten bzw. linken Seite des Gleises, um die Pfeife kurz / lang auszulösen, wenn die Lok diese Stelle überquert. Pantographen Dieses Modell ist mit elektronisch gesteuerten Pantographen ausgestattet. Ent- sprechend der Fahrtrichtung wird automatisch der jeweils hintere Pantograph hoch gefahren und der vordere gesenkt (Funktion 7). Alternativ können die Pantographen auch manuell (Funktion 3) hoch gefahren werden. Im Analogbetrieb ist die Funktion 7 aktiv. Der Dachstromabnehmer wird über einen Servo-Motor angetrieben. Der Dachstrom- abnehmer darf nicht von Hand bewegt werden. Die Pantographen können in der unteren Stellung fixiert werden, indem sie in die Halterungen eingeschnappt werden. Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen: Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich.Führen Sie keine Veränderungen an stromführenden Teilen durch.5 Multiprotokollbetrieb Analogbetrieb Der Decoder kann auch auf analogen Anlagen oder Gleisabschnitten betrieben wer- den. Der Decoder erkennt die analoge Gleichspannung (DC) automatisch und passt sich der analogen Gleisspannung an. Es sind alle Funktionen, die unter mfx oder DCC für den Analogbetrieb eingestellt wurden aktiv (siehe Digitalbetrieb). Die Eingebauten Sound-Funktionen sind ab Werk im Analogbetrieb nicht aktiv. Digitalbetrieb Der Decoder ist ein Multiprotokolldecoder. Der Decoder kann unter folgenden Digital- Protokollen eingesetzt werden: mfx oder DCC. Das Digital-Protokoll mit den meisten Möglichkeiten ist das höchstwertige Digital- Protokoll. Die Reihenfolge der Digital-Protokolle ist in der Wertung fallend: Priorität 1: mfx; Priorität 2: DCC; Priorität 3: DC Hinweis: Digital-Protokolle können sich gegenseitig beeinflussen. Für einen stö- rungsfreien Betrieb empfehlen wir, nicht benötigte Digital-Protokolle mit Configura- tions Variable (CV) 50 zu deaktivieren. Deaktivieren Sie, sofern dies Ihre Zentrale unterstützt, auch dort die nicht benötigten Digital-Protokolle. Werden zwei oder mehrere Digital-Protokolle am Gleis erkannt, übernimmt der De- coder automatisch das höchstwertige Digital-Protokoll, z.B. mfx/DCC, somit wird das mfx-Digital-Protokoll vom Decoder übernommen. Hinweis: Beachten Sie, dass nicht alle Funktionen in allen Digital-Protokollen möglich sind. Unter mfx und DCC können einige Einstellungen von Funktionen, welche im Analog-Betrieb wirksam sein sollen, vorgenommen werden. Hinweise zum Digitalbetrieb
  • Die genaue Vorgehensweise zum Einstellen der diversen CVs entnehmen Sie bitte der Bedienungsanleitung Ihrer Mehrzug-Zentrale.
  • Die ab Werk eingestellten Werte sind für mfx gewählt, so dass ein bestmöglichstes Fahrverhalten gewährleistet ist. Für andere Betriebssysteme müssen gegebenenfalls Anpassungen getätigt werden. mfx-Protokoll Adressierung
  • Keine Adresse erforderlich, jeder Decoder erhält eine einmalige und eindeutige Kennung (UID).
  • Der Decoder meldet sich an einer Central Station oder Mobile Station mit seiner UID-Kennung automatisch an. Programmierung
  • Die Eigenschaften können über die grafische Oberfläche der Central Station bzw. teilweise auch mit der Mobile Station programmiert werden.
  • Es können alle CV mehrfach gelesen und programmiert werden.
  • Die Programmierung kann entweder auf dem Haupt- oder dem Programmiergleis erfolgen.
  • Die Defaulteinstellungen (Werkseinstellungen) können wieder hergestellt werden.
  • Funktionsmapping: Funktionen können mit Hilfe der Central Station 60212 (einge- schränkt) und mit der Central Station 60213/60214/60215 beliebigen Funktionstasten zugeordnet werden (Siehe Hilfe in der Central Station). DCC-Protokoll Adressierung
  • Kurze Adresse – Lange Adresse – Traktionsadresse
  • Adressbereich: 1 – 127 kurze Adresse, Traktionsadresse 1 – 10239 lange Adresse
  • Jede Adresse ist manuell programmierbar.
  • Kurze oder lange Adresse wird über die CV 29 ausgewählt.
  • Eine angewandte Traktionsadresse deaktiviert die Standard-Adresse. Programmierung
  • Die Eigenschaften können über die Configuration Variablen (CV) mehrfach geän- dert werden.
  • Die CV-Nummer und die CV-Werte werden direkt eingegeben.
  • Die CVs können mehrfach gelesen und programmiert werden (Programmierung auf dem Programmiergleis).
  • Die CVs können beliebig programmiert werden (PoM - Programmierung auf dem Hauptgleis). PoM ist nicht möglich bei den CV 1, 17, 18 und 29. PoM muss von Ihrer Zentrale unterstützt werden (siehe Bedienungsanleitung ihres Gerätes).
  • Die Defaulteinstellungen (Werkseinstellungen) können wieder hergestellt werden.
  • 14 bzw. 28/128 Fahrstufen einstellbar.
  • Alle Funktionen können entsprechend dem Funktionsmapping geschaltet werden.
  • Weitere Information, siehe CV-Tabelle DCC-Protokoll. Es wird empfohlen, die Programmierungen grundsätzlich auf dem Programmiergleis vorzunehmen.6 WARTUNG Schmierung Die Achslager hin und wieder mit je einem Tropfen Märklin-Öl (7149) ölen. Austauschen des Haftreifens (E236 355)
  • Mit einem kleinen flachen Schraubendreher den alten Haftreifen entfernen:
  • Den alten Haftreifen aus der Rille (Nut) im Treibrad hebeln.
  • Vorsichtig den neuen Haftreifen über das Rad schieben und in die Rille (Nut) des Rads einsetzen.
  • Überprüfen, dass der Haftreifen richtig sitzt. Schaltbare Funktionen Beleuchtung

LV + LR Geräusch: Pfeife lang 1 Sound 1 Geräusch: Bremsenquietschen aus 2 BS Pantographen senken/heben, Abfolge

Sound 21 + SUSI 15 Geräusch: Begrüßungsansage 4 Sound 4 / 5 Geräusch: Bahnhofsansagen, Abfolge Chur - St. Moritz 5 Sound 6 Geräusch: Betriebsgeräusch 1, 2 6 FS Pantographen heben/senken, fahrtrichtungsabhängig

Sound 22 + SUSI F16 Sound an/aus 8 ABV, aus 9 Geräusch: Pfeife kurz 10 Sound 2 Schlusslicht umschalten (1 x weiß -> 2 x rot) 11 Führerstandsbeleuchtung 12 AUX 5 & 6 Geräusch: Lüfter 13 Sound 9 Geräusch: Kompressor 14 Sound 11 Geräusch: Sanden 15 Sound 15 Geräusch: Ansage 16 Sound 16 Geräusch: Ansage 17 Sound 17 Geräusch: Ansage 18 Sound 18 Rangierlicht doppel A 19 AUX 1 & 2 Schlusslicht aus 20 Geräusch: Druckluft ablassen 21 Sound 14 Geräusch: Schienenstöße 22 Sound 19 Geräusch: Ankuppeln (Puffer an Puffer) 23 Sound 20

im Analogbetrieb aktiv

mit Zufallsgeräuschen

wird durch Funktion 7 ausgeschaltet7 Register Belegung Bereich Default 1 Adresse 1 – 127 3 2 Minimalgeschwindigkeit 0 – 255 8 3 Anfahrverzögerung 0 – 255 4 4 Bremsverzögerung 0 – 255 4 5 Maximalgeschwindigkeit 0 – 255 195 8 Reset 8 159 13 Funktion F1 – F8 bei alternativem Gleissignal 0 – 255 96 14 Funktion FL, F9 – F15 bei alternativem Gleissignal 0 – 255 1 17 erweiterte Adresse, höherwertiges Byte 192 – 231 192 18 erweiterte Adresse, niederwertiges Byte 0 – 255 128 19 Traktionsadresse 0 – 255 0 21 Funktionen F1 – F8 bei Traktion 0 – 255 0 22 Funktionen FL, F9 – F15 bei Traktion 0 – 255 0

Bit 4: Bremsmodus Spannung gegen die Fahrtrichtung Bit 5: Bremsmodus Spannung mit der Fahrtrichtung 0/16 0/32

Bit 0: Fahrtrichtung normal/invers Bit 1: Anzahl der Fahrstufen 14/28(128) Bit 2: Analogbetrieb aus/an Bit 5: kurze / lange Adresse aktiv 0/1 0/2 0/4 0/32

Multibahnhofsansage Bit 0 – 3: Anzahl der Bahnhöfe Bit 4: Endansage wechselt die Reihenfolge Bit 5: Lokrichtung wechselt die Reihenfolge Bit 6: Vorgabe für Reihenfolge 0 – 15 0/16 0/32 0/64

63 Lautstärke gesamt 0 – 255 255 Register Belegung Bereich Default 64 Schwelle für Bremsenquietschen 0 – 255 15 67 – 94 Geschwindigkeitstabelle Fahrstufen 1 – 28 0 – 255 112 Mapping Licht vorne, Modus 0 – 21 1 113 Mapping Licht vorne, Dimmer 0 – 255 255 114 Mapping Licht vorne, Periode 0 – 255 20 176 Minimalgeschwindigkeit analog DC 1 – 255 50 177 Maximalgeschwindigkeit analog DC 1 – 255 129 Hinweis: Unter www.LGB.de finden Sie ein Tool, mit dem Sie verschiedene Decodereinstel- lungen berechnen können, sowie eine ausführliche Beschreibung des Decoders und der Einstellungen. In dieser Anleitung ist auch das Programmieren der Decoderein- stellungen mit dem Univeral-Handy-55015 erklärt.8 Safety Notes

Details der Darstellung können von dem Modell abweichen.31 1 Scherenstromabnehmer E124 023 2 Pantographenantrieb und Hebel E323 924 3 Lampen kpl. E322 953 4 Schraube E124 010 5 Schläuche, Scheibenwischer E322 954 6 Fenster E337 327 7 Antenne, Pfeife, Isolatoren E337 827 8 Lautsprecher E163 390 9 Schraube E124 197 10 Beilagscheibe E124 208 11 Schraube E124 205 12 Laufblech E313 902 13 Schraube E124 206 14 Beilagscheibe E133 417 15 Führerhaustreppe E305 859 16 Stütze E313 899 17 Gelenklager kpl. E322 971 18 Puffer E130 420 19 Zughaken E130 430 20 Schneeräumer E305 970 21 Kupplung E171 327 22 Getriebemittelteil E305 920 23 Getriebedeckel, Boden E322 972 24 Drehgestellblenden E322 973 25 Radsatz E313 908 26 Getriebedeckel, Boden E322 974 27 Lagerplatte breite Auflage E131 585 28 Schneckenrad E237 811 29 Schleifer E185 963 30 Winkelblech, Drähte E322 975 31 Radsatz E313 906 32 Radsatz E313 913 33 Haftreifen E236 355 34 Motor E274 352 35 Schraube E587 110 Magnetgehäuse kpl. E133 140 Kupplungssatz E130 547 Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden. Note: Several parts are offered unpainted or in another color. Parts that are not listed here can only be re- paired by the Märklin repair service department. Remarque : Certains éléments sont proposés unique- ment sans livrée ou dans une livrée différente. Les pièces ne figurant pas dans cette liste peuvent être réparées uniquement par le service de réparation Märklin. Opmerking: enkele delen worden alleen kleurloos of in een andere kleur aangeboden. Delen die niet in de in de lijst voorkomen, kunnen alleen via een reparatie in het Märklin-service-centrum hersteld/vervangen worden. Nota: algunas piezas están disponibles sólo sin o con otro color. Las piezas que no figuran aquí pueden repararse únicamente en el marco de una reparación en el servicio de reparación de Märklin. Avvertenza: Alcuni elementi vengono proposti solo senza o con differente colorazione. I pezzi che non sono qui specificati possono venire riparati soltanto nel quadro di una riparazione presso il Servizio Riparazioni Märklin.Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen Germany www.lgb.de 335576/1219/Sm1Ef Änderungen vorbehalten © Gebr. Märklin & Cie. GmbH www.maerklin.com/en/imprint.htmlErweiterte Decoderwerte, Werkseinstellung
