22222 - Modellbau LGB - Kostenlose Bedienungsanleitung

Produkttyp	Miniaturlokomotive für Modelleisenbahn
Marke	LGB
Modell	22222
Kategorie	Modellbau
Abmessungen	Ca. 400 mm (Länge) x 100 mm (Breite) x 150 mm (Höhe)
Gewicht	Ca. 2,5 kg
Stromversorgung	Gleichstrom (DC) 0 - 24 V über LGB-Transformator passend zur Netzspannung
Betriebssystem	LGB Zweischienen-Gleichstromsystem
Hauptfunktionen	Betrieb auf Zweischienen-Gleichstromsystem, Steuerung über LGB-Fahrpult
Sicherheit	Nicht geeignet für Kinder unter 15 Jahren. Achtung: Spitzen und scharfe Kanten während des Betriebs.
Wartung und Reinigung	Reinigen Sie regelmäßig Räder und Schienen mit einem weichen Tuch. Schmieren Sie die Achsen gemäß den LGB-Empfehlungen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Reparaturen oder Ersatzteile an Ihren LGB-Fachhändler.
Garantie	Gesetzliche und vertragliche Garantie gemäß beiliegender Garantieurkunde.
Allgemeine Informationen	Die Bedienungsanleitung ist ein integraler Bestandteil des Produkts; aufbewahren und mit dem Produkt weitergeben.

Häufig gestellte Fragen - 22222 LGB

Welche Stromversorgung kann ich mit der Lokomotive LGB 22222 verwenden?

Verwenden Sie einen LGB-Transformator für Gleichstrom (DC) von 0 bis 24 V, passend zur lokalen Netzspannung.

Kann ich diese Lokomotive auf einer Märklin-Anlage verwenden?

Nein, sie ist für LGB-Zweischienen-Gleichstromsysteme ausgelegt, nicht für Dreischienensysteme.

Wie warte ich die Räder der Lokomotive?

Reinigen Sie die Räder regelmäßig mit einem weichen Tuch und einem Schienenreiniger. Vermeiden Sie scheuernde Produkte.

Welche Altersempfehlung gilt für dieses Produkt?

Dieses Modell wird ab 15 Jahren empfohlen aufgrund von Spitzen und scharfen Kanten.

Wo finde ich Ersatzteile für die LGB-Lokomotive?

Wenden Sie sich an Ihren LGB-Fachhändler für Reparaturen oder den Kauf von Teilen.

Kann ich einen Transformator einer anderen Marke verwenden?

Es wird empfohlen, nur LGB-Konverter und -Transformatoren zu verwenden, die der lokalen Spannung entsprechen.

Wie stelle ich einen guten elektrischen Kontakt zwischen Lokomotive und Schienen sicher?

Stellen Sie einen dauerhaften und einwandfreien Rad-Schiene-Kontakt sicher. Verändern Sie keine leitenden Elemente.

Was tun, wenn die Lokomotive nicht funktioniert?

Überprüfen Sie die Stromversorgung, die Anschlüsse und den Zustand der Räder. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Kann ich die Lokomotive ohne den Aufbau verwenden?

Nein, die Lokomotive kann nur betrieben werden, wenn der Aufbau montiert ist.

Wo kann ich die Bedienungsanleitung herunterladen?

Die Anleitung wird mit dem Produkt geliefert. Sie können sie auch auf notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG 22222 LGB

Model einer Dampflokomotive „Emma“

22222

Inhaltsverzeichnis:	Seite
Sicherheitshinweise	4
Wichtige Hinweise 4
Funktionen	4
Ersatzteile 8

• Das Modell darf nur mit einem dafür bestimmten Betriebssystem eingesetzt werden.
• Nur Schaltnetzteile und Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.
• Das Modell darf nur aus einer Leistungsquelle versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.
  • Die Lok darf nur mit montiertem Lokgehäuse betrieben werden.
• Nicht für Kinder unter 15 Jahren.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

Wichtige Hinweise

• Die Bedienungsanleitung ist Bestandteil des Produktes und muss deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren LGB-Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.
  • Entsorgung: www.maerklin.com/en/imprint.html

Funktionen

- Das Modell ist für den Betrieb auf LGB-Zweileiter-Gleichstrom-Systemen mit herkömmlichen LGB-Gleichstrom-Fahrpulten vorgesehen (DC, 0 - 24 V).

Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen:

Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich. Führen Sie keine Veränderungen an stromführenden Teilen durch.

Safety Notes

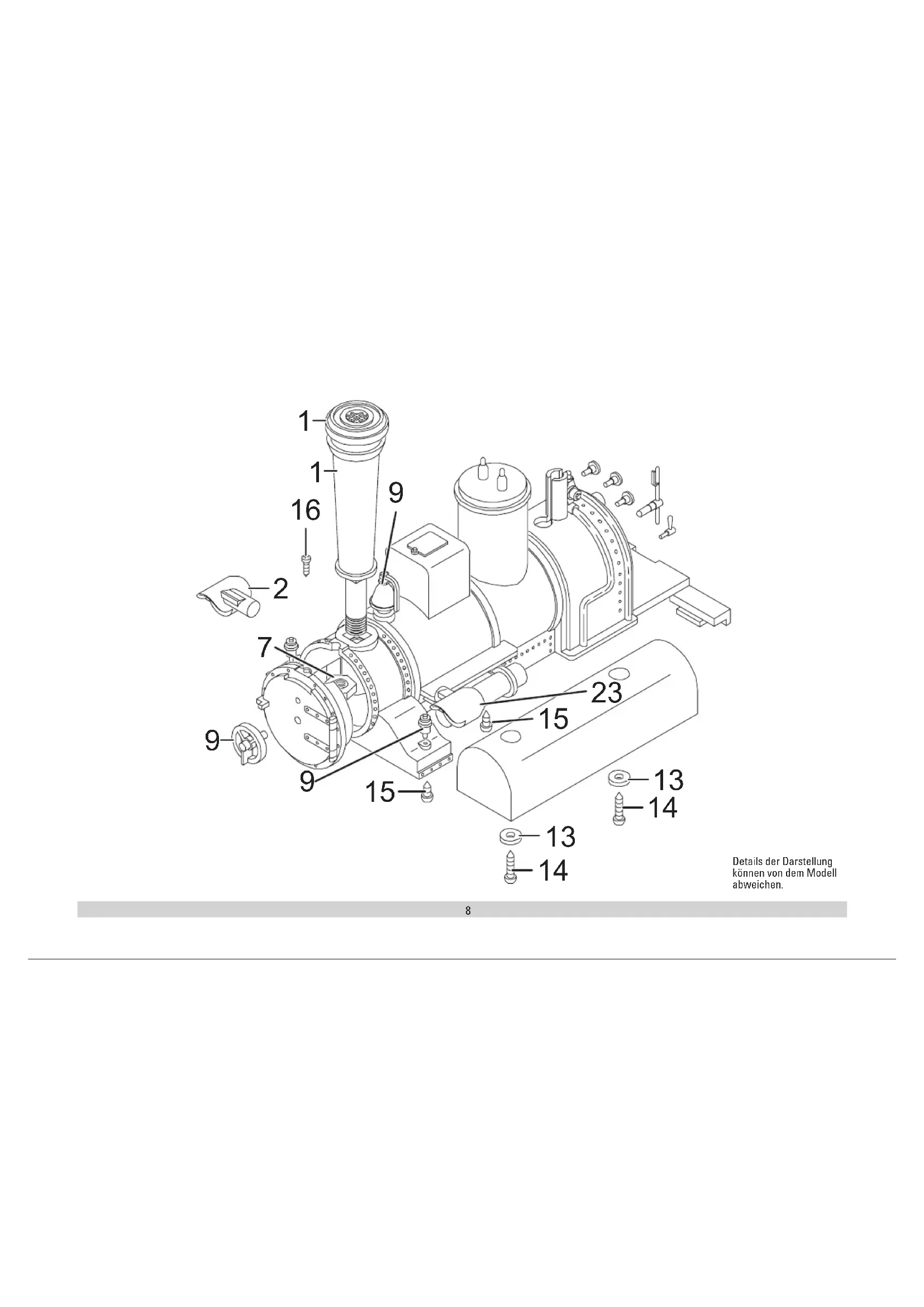

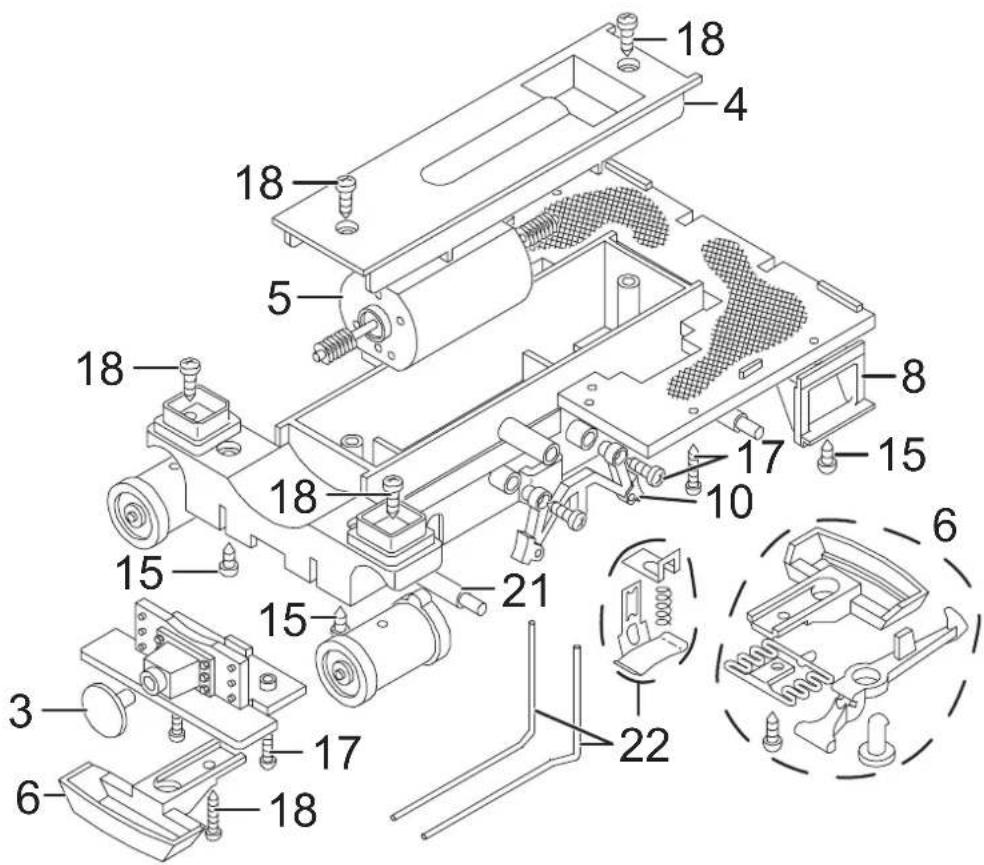

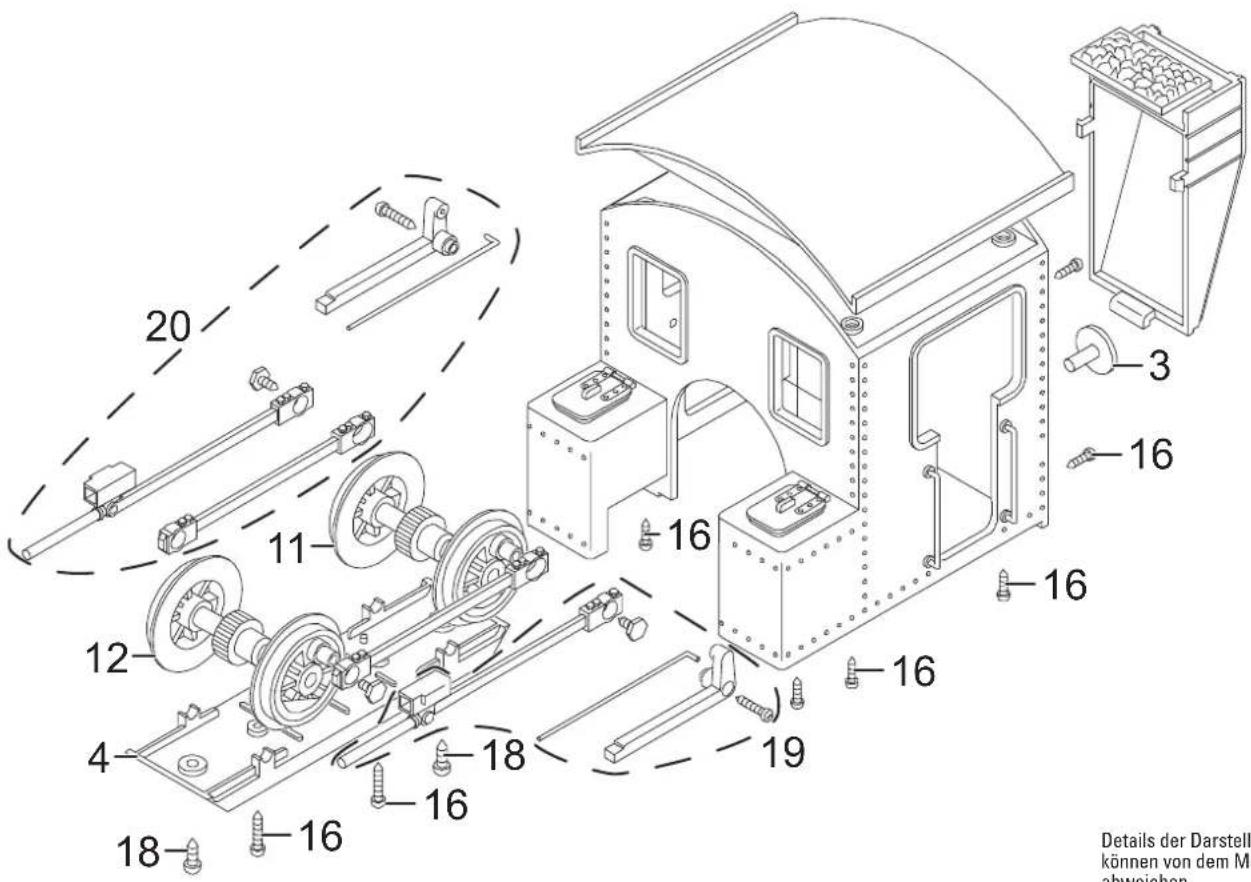

Details der Darstellung können von dem Modell abweichen.

Details der Darstellung können von dem Modell abweichen.

20 11 12 4 18- 16 16 16 16 16 19 18 16 3 16 Details der Darstell können von dem Ma abweichen

Details der Darstellung können von dem Modell abweichen.

1	Schomstein E330 188
2	Lampe fechis E330 189
3	Lampe links	E330 192
22	Konaktariste, Blech	E193 526
21	Scheilscutiva u. Kohle	E177 545
20	Gestange rechts	E286 429
19	Gestange links	E286 428
18	Scharabe	E124 197
17	Scharabe	E124 206
16	Scharabe	E124 10
15	Scharabe	E124 014
14	Scharabe	E124 205
13	Bellegesheibe E124 208
12	Rad kurzet Zapten E286 274
11	Rad langer Zapten E286 275
10	Brombake E286 012
9	Glocke, Handrad, Oier E330 191
8	Trite E328 036
7	Scheikantmutter E129 249
6	Kupplung E171 327
5	Molor E134 719
4	Deckel, Boden E193 525
3	Puffer E184 613

Hinweis: Erige Teile werden nur ohne oder mit anderer Farbgebung angebieten. Teile, die hier nicht augeführte sind, konnen nur im Rahmen inner Repara tur im Märklin Reparatur-Service reparet werden.

Gebr. Märklin & Cie. GmbH

Stuttgarter Straße 55 - 57

73033 Göppingen

Germany

www.lgb.de

www.maerklin.com/en/imprint.html

327715/0519/Sm1Ef

Änderungenvorbehalten

© Gebr. Märklin & Cie. GmbH
