BEDIENUNGSANLEITUNG NT 70/2 Me Classic Kärcher

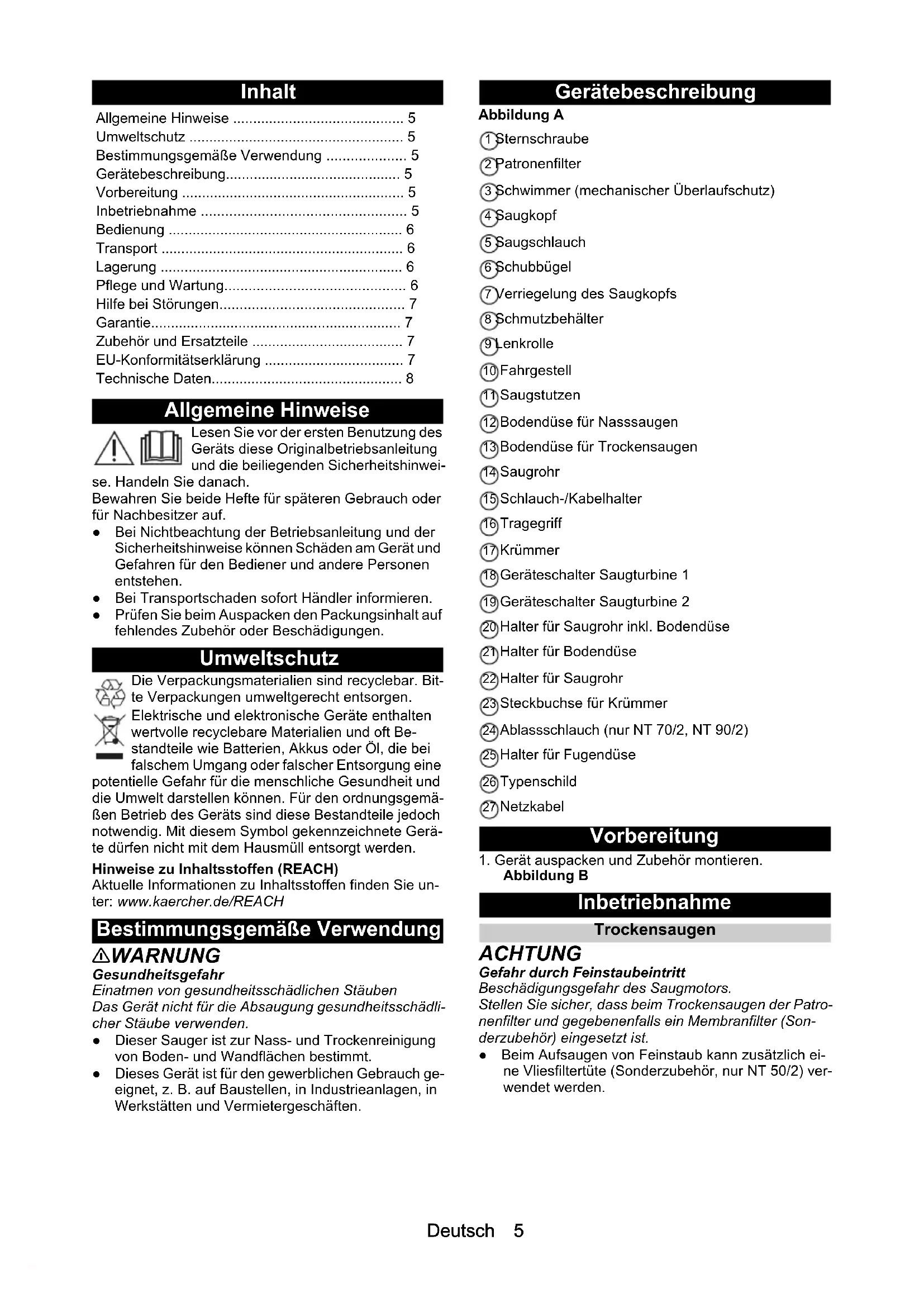

Allgemeine Hinweise 5

Umweltschutz 5

Bestimmungsgemäß Verwendung 5

Gerätebeschreibung. 5

Vorbereitung 5

Inbetriebnahme 5

Bedienung 6

Transport 6

Lagerung 6

Pflege und Wartung 6

Hilfe bei Störungen. 7

Garantie. 7

Zubehor und Ersatzteile 7

EU-Konformitäserklarung 7

Technische Daten. 8

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts dieser Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei

se. Handeln Sie danach.

Bewahren Sie beiden Hefte für späteren Gebrauch oder für Nachbesitzer auf.

• Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
• Bei Transportschaden sofort Handler informieren.
• Prufen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bittle Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit thisem Symbol gekennzeichne Geräte)dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Bestimmungsgemäß Verwendung

△WARNUNG

Gesundheitsgefahr

Einatmen von gesundheitsschädlichen Stauben Das Gerät nicht für die Absaugung gesundheitsschädlicher Staube verwenden.

• Dieser Sauger ist zur Nass- und Trockenreinigung von Boden- und Wandflächen bestimmt.
• Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z. B. auf Baustellen, in Industrieanlagen, in Werkstätten und Vermietergeschäften.

Gerätebeschreibung

Abbildung A

(1) Sternschraube
②Patronenfilter
3Schwimmer (mechanischer Überlaufschutz)
(4) Saugkopf
(5) Saugschlauch
(6) Schubbügel
⑦Verriegelung des Saugkopfs
8 Schmutzbehälter
(9)Lenkrolle
10Fahrgestell
(1) Saugstutzen
12Bodendüse für Nasssaugen
13Bodendüse für Trockensaugen
(14) Saugrohr
15 Schlauch-/Kabelhalter
16Tragegriff
17Krummer
18 Geräteschalter Saugturbine 1
19 Gerateschalter Saugturbine 2
20 Halter fur Saughr inkl. Bodenduse
21 Halter fur Bodenduse
22 Halter für Saugrohr
23 Steckbuchse für Krümmer
24Ablassschlauch (nur NT 70/2, NT 90/2)
25 Halter fur Fugenduse
26 Typenschild
(27)Netzkabel

Vorbereitung

1. Gerat auspacken und Zubehör montieren. Abbildung B

Inbetriebnahme

Trockensaugen

ACHTUNG

Gefahr durch Feinstaubeintritt

Beschädigungsgefahr des Saugmotors.

Stellen Sie sicher, dass beim Trockenaugen der Patronenfilter und gegebenenfalls ein Membranfilter (Sonderzubehor) eingesetzt ist.

• Beim Aufsagen von Feinstaub kann zusammen die eine Vliesfilterüte (Sonderzubehör, nur NT 50/2) verwendet werden.

Vliesfiltertute einbauen

Nur NT 50/2:

1. Saugkopf entriegeln und abnehmen.
2. Vliesfilterüte (Sonderzubehör) aufstecken und auf korrekten Sitz achten.

Abbildung C

1. Saugkopf aufsetzen und verriegeln.

Membranfilter einbauen

1. Saugkopf entriegeln und abnehmen.
2. Membranfilter (Sonderzubehör) über Behälterrandziehen und auf korrekten Sitz achten.

Abbildung D

1. Saugkopf aufsetzen und verriegeln.

Nasssaugen

• Beim Nasssaugen kann der Patronenfilter durch einen Grobschmutzfilter (Sonderzubehör) oder einen Membranfilter (Sonderzubehör) ersetzt werden.

ACHTUNG

Gefahr durch Nassschmutz

Beschädigungsgefahr des Saugmotors.

Stellen Sie sicher, dass beim Nassaugen entweder der Patronenfilter, ein Grobschmutzfilter (Sonderzubehör) oder ein Membranfilter (Sonderzubehör) eingesetzt ist.

• Beim Aufsagen von Nassschmutz muss immer die Vliesfiltertute (Sonderzubehör) entfernt werden.
• Nach Beendigung des Nasssaugens: Schwimmer sowie Behälter mit einem feuchten Tuch reinigen und trocknen.

Grobschmutzfilter einbauen

• Beim Wechsel von Nass- auf Trockensaugen muss der Grobschmutzfilter durch einen Patronenfilter und gegebenenfalls Membranfilter ersetzt werden.
• Saugkopf entriegeln und abnehmen.
• Sternschraube abschrauben und Patronenfilter abziehen.
• Grobschmutzfilter (Sonderzubehör) einbauen. Abbildung E
• Sternschraube festschrauben.
• Saugkopf aufsetzen und verriegeln.

Membranfilter einbauen

• siehe Trockensaugen -

Schmutzwasser ablassen

Nur NT 70/2, NT 90/2:

△WARNUNG

Unsachgemäß Entsorgung von Abwassern

Umweltverschmutzung

Beachten Sie die örtlichen Vorschriften zur Abwasserbehandlung.

1. Schmutzwasser über Ablassschlauch ablassen. Abbildung F

Clipverbinding

Der Saugschlauch ist mit einem Clip-System ausgestattet. Alle Zubehörteile mit Nennweite 40mm können angeschlossen werden.

Abbildung G

Bedienung

Gerä einschalten

1. Netzstecker einstecken.
2. Gerä einschalten.

Reinigungsbetrieb

1. Reinigung durchfuhren.

Schmutzbehälter entleeren

• Der Saugkanal ist mit einem Schwimmer ausgestattet.

• Ist der hochstzulässige Schmutzwasserpegel im Behälter erreicht, wird der Saugstrom unterbrochen.

• Gerät ausschalten.

• Behalter entleeren.

Gerätausschalten

1. Gerät ausschalten.
2. Netzsteckerziehen.

Nach jedem Betrieb

1. Behalter entleeren.
2. Gerätinnen und außen durch Absaugen und Abwischen mit einem feuchten Tuch reinigen.

Gerä aufbewahren

1. Bodendüsen, Saugrohre, Saugschlauch, Krümmer, Fugendüse und Netzkabel entsprechend Abbildung aufbewahren.

Abbildung H

1. Gerät in einem trockenen Raum abstellen und vor unbefugter Benutzung sichern.

Transport

VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie beim Transport das Gewicht des Geräts.

1. Gerat zum Transport über längerere Strecken am Schubbugel schieren.
2. Gerät beim Transport in Fahrzeugen nach den jeweils geltenden Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei der Lagerung das Gewicht des Geräts.

Das Gerat scarf nur in Innenraumen gelagert werden.

Pflege und Wartung

△GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromfuhrenden Teilen

Schalten Sie das Gerät aus.

Ziehen Sie den Netzstecker.

Patronenfilter wechseln

1. Saugkopf entriegeln und abnehmen.
2. Sternschraube abschrauben, Patronenfilter abziehen und durch einen neuen ersetzen.
3. Sternschraube festschrauben.
4. Saugkopf aufsetzen und verriegeln.

Schwimmer reinigen

1. Saugkopf entriegeln und abnehmen.
2. Sternschraube abschrauben und Patronenfilter abziehen.
3. Schwimmer mit einem feuchten Tuch reinigen.
4. Patronenfilter aufstecken.
5. Sternschraube festschrauben.
6. Saugkopf aufsetzen und verriegeln.

Hilfe bei Störungen

△GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromfuhrenden Teilen

Schalten Sie das Gerät aus.

Ziehen Sie den Netzstecker.

Saugturbine lauft nicht

1. Steckdose und Sicherung der Stromversorgung prüfen.
2. Netzkabel, Netzstecker und Schwimmer des Gerats prufen.
3. Gerä einschalten.

Saugturbine lauft, aber Gerät saugt nicht

1. Gerät ausschalten und 5 Sekunden warten. Gerät wieder einschalten.
2. Festgeklemmten Schwimmer losen und mit einem feuchten Tuch reinigen. Schwimmer auf Leichtgangigkeit prufen.

Schwimmer verschlieb Saugkanal

1. Schmutzbehälter entleeren.

Saugkraft lassn nach

1. Verstopfungen aus Saugdüse, Saugrohr, Saugschlauch oder Patronenfilter entfern.
2. Nur NT 50/2: Gefüllte Vliesfiltertüe (Sonderzube-hör) wechseln.
3. Membranfilter (Sonderzubehör) unter fließendem Wasser reinigen bzw. wechseln.
4. Patronenfilter wechseln.
5. Nur NT 70/2, NT 90/2: Ablassschlauch auf Dichtheit prufen.

Staubastritt beim Saugen

1. Korrekte Einbaulage des Patronenfilters prufen.
2. Patronenfilter wechseln.

Wasseraustritt beim Saugen

1. Festgeklemmten Schwimmer losen und mit einem feuchten Tuch reinigen. Schwimmer auf Leichtgangigkeit prufen.

Kundendienst

Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst überprüft werden.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigen wir innerhalb der Garantiefrist kosten, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handlcr oder die{nachste autorisierte Kundendienstelle.

(Adresse siehe Rückseite)

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

EU-Konformitätserklarung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlädigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Nass- und Trockensauger

Typ: 1.667-xxx

Einschlagige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

Angewandte harmonisierte Normen

ENIEC 63000:2018

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

		NT 50/2 Me Classic	NT 70/2 Me Classic	NT 90/2 Me Classic
Elektrischer Anschluss
Netzspannung V 220-240 220-240 220-240
Phase ~ 1 1 1
Netzfrequenz Hz 50-60 50-60 50-60
Schutzart IPX4 IPX4 IPX4
Schutzklasse II II II
Nennleistung W 2100	2100	2100
Maximale Leistung		W 2300	2300	2300
Leistungsdaten Gerät
Behälterinhalt		I 50	70	90
Füllmenge Flüssigkeit		I 23	42	60
Luftmenge (max.)		I/s	2x 53	2x 53
Unterdruck (max.)		kPa (mbar)	22,5 (225)	22,5 (225)
Maße und Gewichte
Typisches Betriebsgewicht		kg	17,5	18,5
Länge x Breite x Höhe		mm	580 x 510 x 850	580 x 510 x 850
Durchmesser Saugschlauch		mm	40	40
Umgebungsbedingungen
Umgebungstemperatur (max.)		°C	+40	+40
Ermittelte Werte gemäß EN 60335-2-69
Schalldruckpegel LpA		dB(A)	76	76
Unsicherheit KpA		dB(A)	2	2
Hand-Arm-Vibrationswert		m/s2	<2,5	<2,5
Unsicherheit K		m/s2	1	1
Netzkabel
Typ Netzkabel		mm2	H05VV-F 2x1,0	H05VV-F 2x1,0
Teilenummer (EU)			9.770-933.0	9.770-933.0
Kabellänge		m	7,5	7,5

Technische Änderungen vorbehalten.
