| Produkttyp | Säbelsäge |
| Marke | Narex |
| Modell | EPO 210 |
| Netzspannung | 230 V |
| Frequenz | 50-60 Hz |
| Leistung | 1200 W |
| Leerlaufschlagzahl | 0-2800 min⁻¹ |
| Hub | 28 mm |
| Schnitttiefe max. (Holz) | 210 mm |
| Schnitttiefe max. (Aluminium) | 20 mm |
| Schnitttiefe max. (Eisen) | 10 mm |
| Gewicht (gemäß EPTA 09/2014) | 3,59 kg |
| Schutzklasse | II (Doppelisolation) |
| Schalldruckpegel | 89 dB(A) |
| Schallleistungspegel | 100 dB(A) |
| Vibrationen (Messwert) | 10,17 m/s² |
| Messunsicherheit | 1,5 m/s² |
| Bearbeitbare Materialien | Holz, Kunststoff, Stahl, Aluminium |
| Pendelhub | 4 Positionen (0-3), einstellbar |
| Beleuchtung | Integrierte LED-Lampe |
| Sägeblatttyp | Blattschäfte, Schnellspannung |
| Doppelisolation | Ja (Symbol des doppelten Quadrats) |
| Sägeblattbremse | Ja, verkürzt die Auslaufzeit |
| Konformitätsnormen | EN 62841-1:2015, EN 62841-2-11:2016, EN 55014, EN 61000 |
Häufig gestellte Fragen - EPO 210 Narex
Benutzerfragen zu EPO 210 Narex
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Säge kostenlos im PDF-Format! Finden Sie Ihr Handbuch EPO 210 - Narex und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EPO 210 von der Marke Narex.

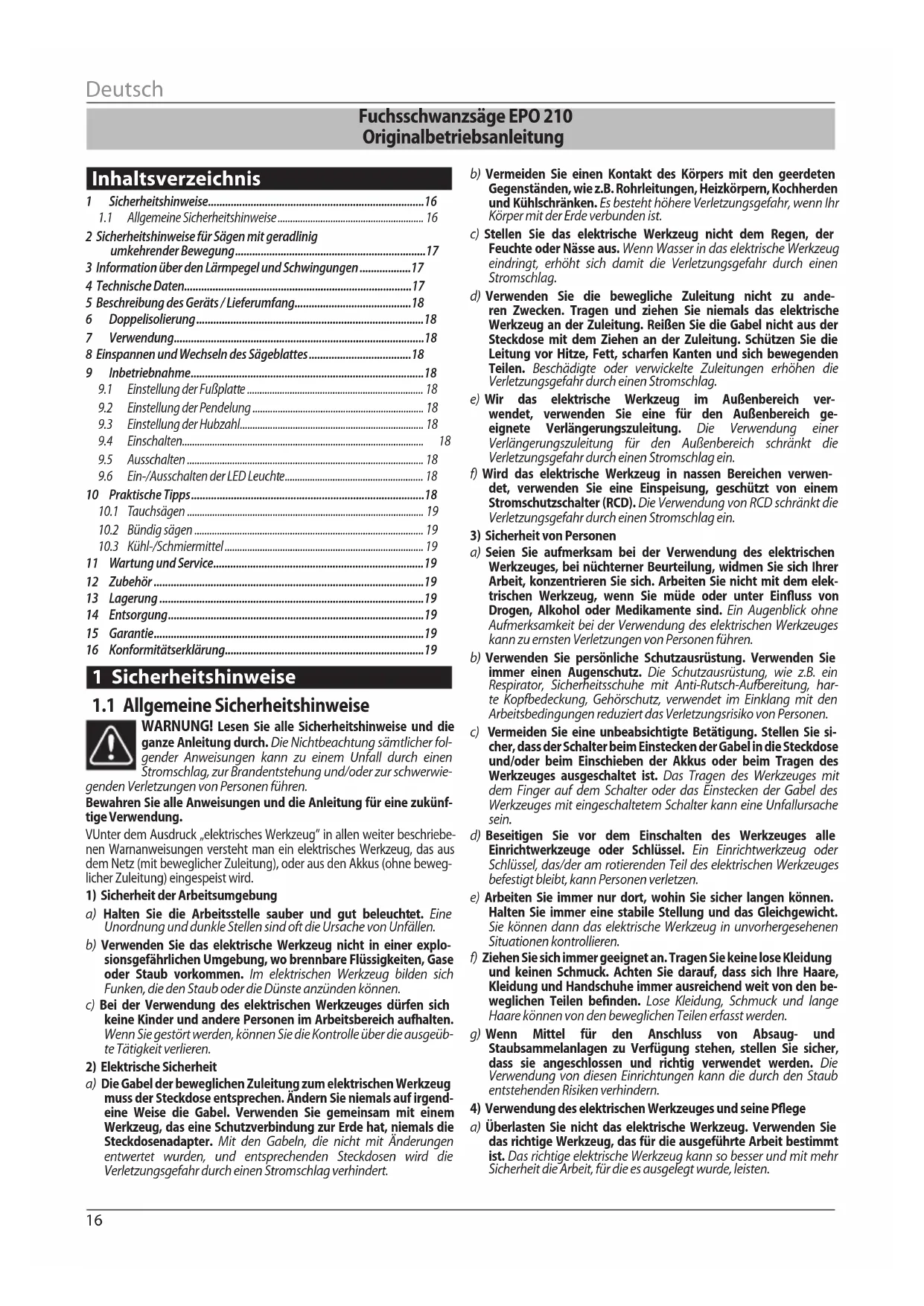

BEDIENUNGSANLEITUNG EPO 210 Narex
In der Anleitung und an der Maschine verwendete Symbole
Fuchsschwanzsäge EPO 210
Originalbetriebsanleitung
Inhaltsverzeichnis
1 Sicherheitshinweise....16
1.1 Allgemeine Sicherheitshinweise.... 16
2 Sicherheitshinweise für Sägen mit geradlinig umkehrender Bewegung....17
3 Information über den Lärmpegel und Schwingungen ....17
4 Technische Daten....17
5 Beschreibung des Geräts / Lieferumfang....18
6 Doppelisolierung....18
7 Verwendung....18
8 Einspannen und Wechseln des Sägeblattes....18
9 Inbetriebnahme....18
9.1 Einstellung der Fußplatte 18
9.2 Einstellung der Pendelung 18
9.3 Einstellung der Hubzahl.... 18
9.4 Einschalten.... 18
9.5 Ausschalten 18
9.6 Ein-/Ausschalten der LED Leuchte.... 18
10 Praktische Tipps....18
10.1 Tauchsägen 19
10.2 Bündig sägen 19
10.3 Kühl-/Schmiermittel 19
11 Wartung und Service....19
12 Zubehör 19
13 Lagerung 19
14 Entsorgung....19
15 Garantie....19
16 Konformitätserklärung....19
1 Sicherheitshinweise
1.1 Allgemeine Sicherheitshinweise
WARNUNG! Lesen Sie alle Sicherheitshinweise und die ganze Anleitung durch. Die Nichtbeachtung sämtlicher folgender Anweisungen kann zu einem Unfall durch einen Stromschlag, zur Brandentstehung und/oder zur schwerwiegenden Verletzungen von Personen führen.
Bewahren Sie alle Anweisungen und die Anleitung für eine zukünftige Verwendung.
VUnter dem Ausdruck „elektrisches Werkzeug“ in allen weiter beschriebenen Warnanweisungen versteht man ein elektrisches Werkzeug, das aus dem Netz (mit beweglicher Zuleitung), oder aus den Akkus (ohne beweglicher Zuleitung) eingespeist wird.
1) Sicherheit der Arbeitsumgebung
a) Halten Sie die Arbeitsstelle sauber und gut beleuchtet. Eine Unordnung und dunkle Stellen sind oft die Ursache von Unfällen.
b) Verwenden Sie das elektrische Werkzeug nicht in einer explosionsgefährlichen Umgebung, wo brennbare Flüssigkeiten, Gase oder Staub vorkommen. Im elektrischen Werkzeug bilden sich Funken, die den Staub oder die Dünste anzünden können.
c) Bei der Verwendung des elektrischen Werkzeuges dürfen sich keine Kinder und andere Personen im Arbeitsbereich aufhalten. Wenn Sie gestört werden, können Sie die Kontrolle über die ausgeübte Tätigkeit verlieren.
2) Elektrische Sicherheit
a) Die Gabel der beweglichen Zuleitung zum elektrischen Werkzeug muss der Steckdose entsprechen. Ändern Sie niemals auf irgendeine Weise die Gabel. Verwenden Sie gemeinsam mit einem Werkzeug, das eine Schutzverbindung zur Erde hat, niemals die Steckdosenadapter. Mit den Gabeln, die nicht mit Änderungen entwertet wurden, und entsprechenden Steckdosen wird die Verletzungsgefahr durch einen Stromschlag verhindert.
b) Vermeiden Sie einen Kontakt des Körpers mit den geerdeten Gegenständen, wie z.B. Rohrleitungen, Heizkörpern, Kochherden und Kühlschränken. Es besteht höhere Verletzungsgefahr, wenn Ihr Körper mit der Erde verbunden ist.
c) Stellen Sie das elektrische Werkzeug nicht dem Regen, der Feuchte oder Nässe aus. Wenn Wasser in das elektrische Werkzeug eindringt, erhöht sich damit die Verletzungsgefahr durch einen Stromschlag.
d) Verwenden Sie die bewegliche Zuleitung nicht zu anderen Zwecken. Tragen und ziehen Sie niemals das elektrische Werkzeug an der Zuleitung. Reißen Sie die Gabel nicht aus der Steckdose mit dem Ziehen an der Zuleitung. Schützen Sie die Leitung vor Hitze, Fett, scharfen Kanten und sich bewegenden Teilen. Beschädigte oder verwickelte Zuleitungen erhöhen die Verletzungsgefahr durch einen Stromschlag.
e) Wir das elektrische Werkzeug im Außenbereich verwendet, verwenden Sie eine für den Außenbereich geeignete Verlängerungszuleitung. Die Verwendung einer Verlängerungszuleitung für den Außenbereich schränkt die Verletzungsgefahr durch einen Stromschlag ein.
f) Wird das elektrische Werkzeug in nassen Bereichen verwendet, verwenden Sie eine Einspeisung, geschützt von einem Stromschutzschalter (RCD). Die Verwendung von RCD schränkt die Verletzungsgefahr durch einen Stromschlag ein.
3) Sicherheit von Personen
a) Seien Sie aufmerksam bei der Verwendung des elektrischen Werkzeuges, bei nüchterner Beurteilung, widmen Sie sich Ihrer Arbeit, konzentrieren Sie sich. Arbeiten Sie nicht mit dem elektrischen Werkzeug, wenn Sie müde oder unter Einfluss von Drogen, Alkohol oder Medikamente sind. Ein Augenblick ohne Aufmerksamkeit bei der Verwendung des elektrischen Werkzeuges kann zu ernsten Verletzungen von Personen führen.
b) Verwenden Sie persönliche Schutzausrüstung. Verwenden Sie immer einen Augenschutz. Die Schutzausrüstung, wie z.B. ein Respirator, Sicherheitsschuhe mit Anti-Rutsch-Aufbereitung, harte Kopfbedeckung, Gehörschutz, verwendet im Einklang mit den Arbeitsbedingungen reduziert das Verletzungsrisiko von Personen.
c) Vermeiden Sie eine unbeabsichtigte Betätigung. Stellen Sie sicher, dass der Schalter beim Einstecken der Gabel in die Steckdose und/oder beim Einschieben der Akkus oder beim Tragen des Werkzeuges ausgeschaltet ist. Das Tragen des Werkzeuges mit dem Finger auf dem Schalter oder das Einstecken der Gabel des Werkzeuges mit eingeschaltetem Schalter kann eine Unfallursache sein.
d) Beseitigen Sie vor dem Einschalten des Werkzeuges alle Einrichtwerkzeuge oder Schlüssel. Ein Einrichtwerkzeug oder Schlüssel, das/der am rotierenden Teil des elektrischen Werkzeuges befestigt bleibt, kann Personen verletzen.
e) Arbeiten Sie immer nur dort, wohin Sie sicher langen können. Halten Sie immer eine stabile Stellung und das Gleichgewicht. Sie können dann das elektrische Werkzeug in unvorhergesehenen Situationen kontrollieren.
f) Ziehen Sie sich immer geeignet an. Tragen Sie keine lose Kleidung und keinen Schmuck. Achten Sie darauf, dass sich Ihre Haare, Kleidung und Handschuhe immer ausreichend weit von den beweglichen Teilen befinden. Lose Kleidung, Schmuck und lange Haare können von den beweglichen Teilen erfasst werden.
g) Wenn Mittel für den Anschluss von Absaug- und Staubsammelanlagen zu Verfügung stehen, stellen Sie sicher, dass sie angeschlossen und richtig verwendet werden. Die Verwendung von diesen Einrichtungen kann die durch den Staub entstehenden Risiken verhindern.
4) Verwendung des elektrischen Werkzeuges und seine Pflege
a) Überlasten Sie nicht das elektrische Werkzeug. Verwenden Sie das richtige Werkzeug, das für die ausgeführte Arbeit bestimmt ist. Das richtige elektrische Werkzeug kann so besser und mit mehr Sicherheit die Arbeit, für die es ausgelegt wurde, leisten.
b) Verwenden Sie kein elektrisches Werkzeug, das mit dem Schalter nicht ein- und ausgeschaltet werden kann. Jedes elektrische Werkzeug, das mit dem Schalter nicht bedient werden kann, ist gefährlich und muss repariert werden.
c) Trennen Sie das Werkzeug vor jedem Einrichten, jedem Austausch des Zubehörs oder Ablegen des nicht verwendeten Werkzeugs durch das Ausziehen der Gabel vom Netz und/oder dem Abschalten von Akkus ab. Diese vorbeugenden Sicherheitsmaßnahmen schränken die Gefahr einer unbeabsichtigten Betätigung des elektrischen Werkzeuges ein.
d) Legen Sie das nicht verwendete elektrische Werkzeug außerhalb der Reichweite von Kindern ab und lassen Sie nicht zu, dass Personen, die mit dem elektrischen Werkzeug oder mit diesen Anweisungen nicht vertraut gemacht wurden, es verwenden. In den Händen von unerfahrenen Benutzern ist das elektrische Werkzeug gefährlich.
e) Warten Sie das elektrische Werkzeug. Kontrollieren Sie das Einrichten der beweglichen Teile und ihre Beweglichkeit, konzentrieren Sie sich auf Risse, gebrochene Teile und alle weitere Umstände, welche die Funktion des elektrischen Werkzeuges gefährden könnten. Ist das Werkzeug beschädigt, stellen Sie vor jeder weiteren Verwendung seine Reparatur sicher. Viele Unfälle werden mit ungenügend gewartetem elektrischem Werkzeug verursacht.
f) Halten Sie Schnittwerkzeuge scharf und sauber. Die richtig gewarteten und scharfen Schnittwerkzeuge erfassen mit niedrigerer Wahrscheinlichkeit das Material oder sperren sich, und man kann die Arbeit mit ihnen besser kontrollieren.
g) Verwenden Sie das elektrische Werkzeug, Zubehör, Arbeitswerkzeuge etc. im Einklang mit diesen Anweisungen und auf solche Weise, wie es für das konkrete elektrische Werkzeug vorgeschrieben wurde, und zwar mit Hinsicht auf die gegebenen Bedingungen und die Art der durchgeführten Arbeit. Eine nicht bestimmungsgemäße Verwendung des elektrischen Werkzeuges kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie die Reparaturen Ihres elektrischen Werkzeuges von einer qualifizierten Person ausführen, welche die identischen Ersatzteile verwenden wird. Auf diese Weise wird ein gleiches Sicherheitsniveau des elektrischen Werkzeuges wie vor seiner Reparatur sichergestellt.
2 Sicherheitshinweise für Sägen mit geradlinig umkehrender Bewegung
- Bei Tätigkeiten, bei denen das Schneidewerkzeug eine verdeckte elektrische Leitung oder sein eigenes Stromkabel berühren kann, halten Sie das elektromechanische Werkzeug an den isolierten Griffflächen. Die Berührung des Schneidewerkzeugs mit einem spannungsführenden Leiter kann dazu führen, dass unisolierte Metallteile des elektromechanischen Werkzeugs unter Spannung stehen und dem Benutzer einen Stromschlag versetzen.
- Es sollten Klemmen verwendet werden oder das Werkstück sollte auf andere praktische Art und Weise auf einem stabilen Untergrund gesichert und abgestützt werden. Das Halten des Werkstücks in der Hand oder gegen den Körper führt zu Instabilität und damit leicht zum Verlust der Kontrolle.
3 Information über den Lärmpegel und Schwingungen
Die Werte wurden im Einklang mit EN 62841 gemessen.
EPO 210
Der Pegel des Schalldrucks L_pA = 89 dB (A).
Der Pegel der Schallleistung L_wA = 100 dB (A).
Messungenauigkeit K = 3,0 dB (Å).
ACHTUNG! Bei der Arbeit entsteht Lärm! Verwenden Sie einen Gehörschutz!
Der Wert der Schwingungen a_n=10,17 m.s^-2
Messungenauigkeit K = 1,5 m.s ^-2 .
Die angeführten Werte von Schwingungen und Lärmpegel wurden gemäß den in EN 62841 angeführten Prüfbedingungen gemessen und dienen zum Vergleichen der Werkzeuge. Sie sind auch für eine vorläufige Beurteilung der Belastung mit Schwingungen und dem Lärm beim Einsatz des Werkzeuges geeignet.
Die angeführten Werte von Schwingungen und dem Lärm beziehen sich auf die Hauptverwendung des elektrischen Werkzeuges. Bei einer anderen Verwendung des elektrischen Werkzeuges, mit anderen Werkzeugen oder bei einer unzureichenden Wartung kann sich die Belastung mit Schwingungen und dem Lärm während der ganzen Arbeitszeit deutlich erhöhen.
Für eine genaue Beurteilung während der im Voraus festgelegten Arbeitszeit sind auch die Dauer des Leerlaufbetriebs und das Ausschalten des Werkzeuges im Rahmen dieser Zeit zu berücksichtigen. Damit kann die Belastung während der ganzen Arbeitszeit deutlich reduziert werden.
4 Technische Daten
| TypEPO 210 | ||
| Speisespannung (V) 230 | ||
| Netzfrequenz (Hz) 50–60 | ||
| Nennanschlussleistung (W) 1 200 | ||
| Hubzahl (min ^-1 ) 0–2 800 | ||
| Hubhöhe (mm) 28 | ||
| Maximale Schnitttiefe (mm) | Aluminium | 20 |
| Eisen | 10 | |
| Holz | 210 | |
| Gewicht nach EPTA 09/2014 (kg) | 3,59 | |
| Schutzklasse | II / ☑ | |
5 Beschreibung des Geräts / Lieferumfang
[1].....Ein-/Ausschalter
[2].....Arretierung Ein-/Ausschalter
[3].....Fußplatte
[4].....Arretiertaste der Fußplatte
[5].....Klemmring
[6].....Klemmbacken
[7].....Sägeblatt-Schnellspannhebel
[8a] ...Umschalter der Pendelung
[8b]...Sicherung des Umschalters der Pendelung
[9]......Belüftungsöffnungen
[10]...Hubregler
[11]...Sägeblatt*
[12] ...Ein./Ausschalter LED Beleuchtung
[13]...LED Leuchte
*) Abgebildetes oder beschriebenes Zubehör muss nicht Bestandteil der Lieferung sein.
6 Doppelisolierung
Für eine maximale Sicherheit des Benutzers werden unsere Geräte so konstruiert, damit sie den gültigen europäischen Vorschriften (EN- Normen) entsprechen. Geräte mit Doppelisolierung sind mit dem internationalen Symbol des doppelten Quadrats gekennzeichnet. Solche Geräte dürfen nicht geerdet werden und zu ihrer Speisung reicht ein Kabel mit zwei Adern aus. Die Geräte sind nach der Norm EN 55014 abgeschirmt.
7 Verwendung
Das Werkzeug ist dafür bestimmt, Trennschnitte und Ausschnitte in Holz, Kunststoff, Stahl, Buntmetallen und Aluminium auszuführen. Es ist für geradlinige Schritte geeignet. Verwenden Sie für die beschriebenen Arbeitsgänge vom Hersteller empfohlene Sägeblätter.
Bei einer bestimmungswidrigen Verwendung übernimmt der Benutzer die Verantwortung.
8 Einspannen und Wechseln des Sägeblattes
ACHTUNG! Stromschlaggefahr. Vor jeder Manipulation des Geräts ziehen Sie den Netzstecker aus der Steckdose!
Reinigen Sie vor dem Einspannen des Sägeblattes [11] die Klemmbacken [6] und den Klemmring [5] sowie auch die Klemmflächen des Sägeblattes [11]. Entsichern Sie den Schnellspannhebel [7] für das Sägeblatt, indem Sie diesen vom der Maschine weg drücken und schieben Sie gleichzeitig das Sägeblatt [11] in die Klemmbacken [6]. Lassen Sie den Schnellspannhebel [7] wieder los.
ACHTUNG! Prüfen Sie durch Ziehen am Sägeblatt [7], ob dieses ordnungsgemäß eingespannt ist.
Zum Herausziehen des Sägeblattes [11] entsichern Sie den Schnellspannhebel [7] vom Maschinengehäuse weg und nehmen Sie das Sägeblatt [11] aus den Klemmbacken [6]. Lassen Sie den Schnellspannhebel [7] wieder los.
9 Inbetriebnahme
9.1 Einstellung der Fußplatte
Stützen Sie das Werkzeug beim Sägen mit der Fußplatte (3) ab. Dadurch reduzieren Sie die durch die Maschine auf die Hand übertragenen Vibrationen und minimieren die Gefahr eines Rückschlags (Verklemmen des Sägeblattes im bearbeiteten Material).
Drücken Sie zum Einstellen der Fußplatte [3] die Arretiertaste der Fußplatte [4]. Anschließend stellen Sie die Fußplatte durch Herausziehen oder Einschieben so ein, dass das Sägeblatt weit genug zum Schneiden in das gewählte Material übersteht. Die Länge des ausgefahrenen Teils des Sägeblattes muss in Summe der Stärke des zu sägenden Materials, dem Hub der Säge (28 mm) und einer Reserve von mind. 10 mm entsprechen.
Geben Sie die Arretiertaste der Fußplatte nach dem Einstellen wieder frei.
9.2 Einstellung der Pendelung
Die Parameter der Pendelung können mithilfe des Umschalters der Pendelung [8] in vier Stufen 0 – 3 eingestellt werden. Dabei wird die Pendelung bei der Einstellung des Umschalters auf die Position 0 ausgeschaltet und in Position 3 ist die Pendelung maximal.
Drücken und halten Sie zur Einstellung der gewählten Pendelung die Sicherung des Umschalters für die Pendelung [8b] und wählen Sie anschließend durch Drehen des Umschalters der Pendelung [8a] den gewünschten Wert für die Pendelung aus. In der ausgewählten Position geben Sie dann die Sicherung des Umschalters für die Pendelung [8b] frei. Vergewissern Sie sich, dass die Sicherung für die Umschaltung der Pendelung [8b] eingerastet ist und dass der Umschalter für die Pendelung [8a] in der gewählten Position arretiert ist.
Hinweise zur Einstellung:
Stellen Sie die Pendelung bei der Bearbeitung dünner Materialien wie z. B. Blech oder harter Materialien z. B. Keramik auf minimale Pendelung. Das Einstellen einer kleinen Pendelung oder einer Pendelung von Null garantiert bei weichem Material sauberere Schnittkanten.
Bei vorwiegend weichen Materialien wie Holz und Kunststoff können Sie mit einer größeren Pendelung arbeiten.
Die Richtwerte für die Einstellung der Pendelung sind in der Tabelle aufgeführt:
| Material Pendelung | |
| Holz 0–3 | |
| Stahl 0–1 | |
| Aluminium 0–1 | |
| Kunststoffe 0–2 | |
| Gummi 0 | |
| Keramik 0 | |
9.3 Einstellung der Hubzahl
Mit dem Hubregler [10] kann die benötigte Hubanzahl (auch bei laufender Maschine) voreingestellt werden.
| MIN – 2 Geringe Anzahl von Hüben | |
| 3 – 4 Mittlere Anzahl von Hüben | |
| 5 – MAX | Große Anzahl von Hüben |
9.4 Einschalten
Das Werkzeug ist mit einer Arretierung für den Ein-/Ausschalter [2] ausgestattet. Nach dem Drücken des Ein-/Ausschalters [1] drücken Sie die Ärretiertaste, um den Schalter zu arretieren. Zur Freigabe drücken Sie erneut den Ein-/Ausschalter [1]
Durch Drücken des Schalters [1] und schrittweises Herunterdrücken können Sie die Hubzahl stufenlos einstellen.
9.5 Ausschalten
Lassen Sie den Ein-/Ausschalter [1] los. Der Nachlauf der Spindel wird durch die Bremse nach dem Ausschalten verkürzt.
ACHTUNG! Ziehen Sie vor Arbeiten an Elektrowerkzeugen (z. B. Wartung, Werkzeugwechsel) immer den Netzstecker aus der Steckdose! Bei unbeab-
sichtigter Betätigung des Ein-/ Aus Schalters besteht Verletzungsgefahr.
ACHTUNG! Wenn das Sägeblatt blockiert, schalten Sie das Elektrowerkzeug sofort aus.
9.6 Ein-/Ausschalten der LED Leuchte
Zur besseren Sichtbarkeit des Schnittbereichs können Sie die LED-Arbeitsbeleuchtung [13] verwenden, die sich an der Vorderseite der Maschine befindet.
Zum Ein-/Ausschalten der LED Leuchte [13] drücken Sie den Ein-/Ausschalter [12].
10 Praktische Tipps
Beachten Sie beim Schneiden leichter Baustoffe die gesetzlichen Vorschriften und die Empfehlungen des Materialherstellers. Kontrollieren Sie vor dem Schneiden von Holz, Spanplatten,
Baumaterialien usw., dass sich darin keine Fremdkörper wie Nägel, Schrauben usw. befinden. Verwenden Sie ein geeignetes Sägeblatt.
Schalten Sie die Maschine ein und führen Sie sie zum Werkstück. Setzen Sie die Fußplatte [3] an der Werkstückoberfläche an und zerschneiden Sie dann mit gleichmäßigem Andruck bzw. gleichmäßiger Vorschubbewegung das Material. Schalten Sie das Elektrowerkzeug nach beendeter Tätigkeit aus.
Wenn das Sägeblatt verklemmt, schalten Sie die Maschine sofort aus. Spreizen Sie den Sägespalt mit einem geeigneten Werkzeug ausreichend und ziehen Sie anschließend die Maschine mit dem Sägeblatt heraus.
10.1 Tauchsägen
Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton usw. im Tauchsägeverfahren bearbeitet werden! Bearbeiten Sie keine Metallwerkstoffe im Tauchsägeverfahren! Verwenden Sie zum Tauchsägen nur Sägeblätter mit einer maximalen Länge von 100 mm. Bei längeren Sägeblättern kann die Fußplatte nicht aufgesetzt werden, sodass dem Werkzeug die erforderliche Stabilität fehlt!
Setzen Sie die Fußplatte des Werkzeugs [3] so auf das Werkstück auf, dass das Sägeblatt [7] das Werkstück berührt und schalten Sie es ein. Drücken Sie den Schalter [1] für eine maximale Hubzahl voll durch. Drücken Sie das Werkzeug fest gegen das Werkstück und lassen Sie das Sägeblatt langsam in das Werkstück eintauchen. Sobald die Fußplatte [3] ganzflächig auf dem Werkstück aufliegt, sägen Sie entlang der gewünschten Schnittlinie weiter.
10.2 Bündig sägen
Mithilfe elastischer Bi-Metall-Sägeblätter können z. B. hervorstehende Bauelemente wie Wasserleitungsrohre direkt an der Wand abgesägt werden.
Achten Sie darauf, dass das Sägeblatt stets länger ist als der Durchmesser des zu schneidenden Werkstücks. Es besteht Rückschlaggefahr.
Legen Sie das Sägeblatt direkt an der Wand an und biegen Sie es leicht durch seitlichem Druck auf das Werkzeug, bis die Fußplatte [3] an der Wand anliegt. Schalten Sie das Werkzeug ein und sägen Sie das Werkstück mit konstantem seitlichen Druck durch. Rechnen Sie damit, dass dabei die angrenzende Wand beschädigt werden kann!
Für bestimmte Arbeiten kann das Sägeblatt [7] auch um 180° gedreht eingesetzt und das Werkzeug entsprechend gewendet geführt werden.
10.3 Kühl-/Schmiermittel
Beim Sägen von Metall sollten Sie aufgrund der Erwärmung des Materials Kühl- bzw. Schmiermittel entlang der Schnittlinie auftragen.
11 Wartung und Service
ACHTUNG! Verletzungsgefahr durch einen Strom schlag. Ziehen Sie vor jeder Manipulation mit der Maschine den Stecker von der Steckdose ab!
Die Lüftungsöffnungen [9] im Motorgehäuse dürfen nicht verstopft werden.
Wenn die Kohle abgenutzt ist, schaltet sich das Werkzeug automatisch aus. Zur Wartungszwecken muss das Gerät an eine Werkstatt übergeben werden.
Wir empfehlen, das Werkzeug regelmäßig zu reinigen. Staub, Mischgutreste und sonstigen Schmutz entfernen. Bei Verwendung von lösungsmittelhaltigen Reinigungsmitteln können lackierte Oberflächen oder Kunststoffteile beschädigt werden. Falls Sie solche Reinigungsmittel verwenden, empfehlen wir, diese zunächst an einer kleinen, nicht sichtbaren Stelle auszuprobieren. Die Lüftungsöffnungen im Motorgehäuse dürfen nicht verstopft werden!
Der Austausch von Kohlebürsten, Netzkabel usw. muss durch eine autorisierte Werkstatt durchgeführt werden. Nach einem Schlag muss das Gerät in einer autorisierten Werkstatt überprüft werden, um mechanische oder elektrische Gefahren zu vermeiden.
ACHTUNG! Hinsichtlich der Sicherheit bei einem Unfall durch einen Stromschlag und Einhaltung der Schutz klasse, müssen alle Wartungs- und Servicearbeiten, bei denen die
Demontage des Maschinengehäuses erforderlich ist, nur im autorisierten Servicestützpunkt durchgeführt werden!
Die aktuelle Liste der autorisierten Servicestützpunkte finden Sie unter www.narex.cz.
12 Zubehör
Das entsprechende Zubehör für dieses Elektrowerkzeug ist als übliche Ware in allen Laden mit Elektrowerkzeugen erhältlich.
13 Lagerung
Die verpackte Maschine kann im trockenen Lager ohne Heizung gelagert werden, wo die Temperatur nicht unter -5 °C sinkt.
Die unverpackte Maschine nur im trockenen Lager aufbewahren, wo die Temperatur nicht unter +5 °C sinkt und wo eine abrupte Temperaturschwankung verhindert wird.
14 Entsorgung
Die Elektrowerkzeuge, das Zubehör und Verpackungen sollten zu einer erneuten Verwertung, welche die Umwelt nicht beschädigt, abgegeben werden.
Nur für EU-Länder:
Die Elektrowerkzeuge nicht in den Kommunalabfall werfen!
Gemäß der europäischen Richtlinie 2002/96/EG über alte Elektro- und Elektronikgeräte und ihre Durchsetzung in den nationalen Gesetzen muss ein unbenutzbares auseinandergelegtes Elektrowerkzeug zu einer erneuten Verwertung, welche die Umwelt nicht beschädigt, gesammelt werden.
15 Garantie
Auf unsere Geräte gewähren wir eine Garantie auf Material- oder Fertigungsmängel gemäß den gesetzlichen Bestimmungen des gegebenen Landes, mindestens jedoch 12 Monate. In den Staaten der Europäischen Union beträgt die Garantiezeit 24 Monate bei einer ausschließlichen privaten Verwendung (mit einer Rechnung oder einem Lieferschein nachgewiesen).
Schäden, die sich aus einem natürlichen Verschleiß, Überlastung, nicht richtiger Verwendung ergeben, bzw. Schäden, verursacht durch den Benutzer oder mit einer Verwendung im Widerspruch zu der Bedienungsanleitung, oder Schäden, die beim Einkauf bekannt waren, sind aus der Garantie ausgeschlossen.
Anmerkung
Aufgrund der ständigen Forschungs- und Entwicklungsarbeiten sind Änderungen der hierin gemachten technischen Angaben vorbehalten.
16 Konformitätserklärung
EPO 210:
Wir erklären, dass diese Anlage die Anforderungen folgender Normen und Richtlinien erfüllt.
Sicherheit
EN 62841-1:2015+AC 5
EN 62841-2-11:2016
Richtlinie 2006/42/EC
Elektromagnetische Verträglichkeit
EN 55014-1:2017
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
Richtlinie 2014/30/EU
RoHS
Richtlinie 2011/65/EU
Er Aufbewahrungsort der technischen Dokumentation:
470 01 Česká Lípa Geschäftsführer der Gesellschaft
15.12.2021
Die aktuelle Liste der autorisierten Servicestützpunkte finden Sie unter www.narex.cz im Abschnitt „Servicestellen“.
