STUDIO PAR 6 G2 - Lampe Cameo - Kostenlose Bedienungsanleitung

Produkttyp	Studio PAR-Scheinwerfer
Marke	Cameo
Modell	STUDIO PAR 6 G2
Lichtquelle	12 LED SMD 12 W RGBAWuV 6-in-1
Lichtstrom	4675 lm (Full On)
Abstrahlwinkel / Feldwinkel	21° / 35°
CRI	>74
Dimmerauflösung	16 Bit
Steuerungsmodi	DMX, RDM, drahtloses DMX (via iDMX-Schlüssel), Stand Alone, Master/Slave
DMX-Anschlüsse	XLR 3-polig (Ein-/Ausgang)
Stromanschlüsse	Power Twist (IN blau, OUT weiß)
Betriebsspannung	100-240 V AC, 50/60 Hz
Max. Leistungsaufnahme	124 W (230 V)
Sicherung	T2A
Schutzart	IP20 (Innenbereich)
Kühlung	Lüfter (Auto, Silent, Stop)
Betriebstemperatur	-10°C bis 40°C
Mindestabstand beleuchtete Fläche	0,5 m
Mindestabstand brennbare Materialien	0,5 m
Abmessungen (B x H x T)	360 x 245 x 314 mm (gesamt)
Gewicht	4,9 kg
Gehäuse	Aluminium-Druckguss, schwarz epoxidlackiert
Hauptfunktionen	Dimmer, Stroboskop, RGBWA+UV, Farb-Presets, EZ-Chase
Wartung	Oberflächen mit feuchtem Tuch reinigen, Lüftungsschlitze entstauben
Sicherheit	Nicht in den Strahl blicken, Mindestabstand 0,5 m, Installation durch Fachpersonal
Ersatzteile	Lichtquelle nicht vom Benutzer austauschbar, keine zugänglichen Innenteile

Häufig gestellte Fragen - STUDIO PAR 6 G2 Cameo

Wie stelle ich die DMX-Adresse ein?

Drücken Sie auf dem Hauptbildschirm MENU, wählen Sie mit ▲/▼ DMX Address aus, bestätigen Sie mit ENTER, stellen Sie dann die Adresse (001-xxx) ein und bestätigen Sie.

Wie verwende ich den Stand-Alone-Modus?

Drücken Sie MENU, wählen Sie Stand Alone und dann einen Untermodus: Auto (automatische Programme), Static (manuelle Farbeinstellung), Color Preset (Farb-Presets) oder Playback Loop (benutzerdefinierte Schleifen). Navigieren Sie mit ▲/▼ und ENTER.

Wie verbinde ich mehrere Scheinwerfer in Master/Slave?

Verbinden Sie die Slave-Geräte mit dem Master über ein DMX-Kabel. Am Master aktivieren Sie einen Stand Alone-Modus. Bei jedem Slave gehen Sie zu Slave und wählen Group 0 (für identische Nachführung) oder eine Verschiebungsgruppe (1-24) für einen Lauflichteffekt.

Was tun bei fehlendem DMX-Signal?

Über Settings > Signal Fail können Sie wählen: Hold (hält den letzten Wert), Blackout (Aus), Fade 10 s (Ausblenden in 10 s) oder User Color 1 (zeigt eine vordefinierte Farbe an).

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Netz. Reinigen Sie die Oberflächen mit einem feuchten Tuch (kein Scheuermittel). Entstauben Sie die Lüftungsschlitze mit Druckluft, während Sie die Lüfter blockieren.

Was ist der Sicherheitsabstand?

Halten Sie einen Mindestabstand von 0,5 m zwischen dem Gerät und beleuchteten Flächen sowie normal entflammbaren Materialien ein.

Kann ich die Lichtquelle austauschen?

Nein, die LEDs sind fest verbaut und dürfen nur vom Hersteller oder einer autorisierten Reparaturwerkstatt ausgetauscht werden. Das Gerät enthält keine vom Benutzer austauschbaren Teile.

Wie verwende ich die DMX-Delay-Funktion?

Stellen Sie im Menü DMX Delay ein, um jedem Scheinwerfer eine Gruppe (0-24) zuzuweisen. Verwenden Sie am DMX-Controller den dafür vorgesehenen Verzögerungskanal (0,0 bis 2,0 s), um das Signal zu timen. Dadurch entsteht ein Lauflichteffekt ohne komplexe Programmierung.

Welche DMX-Modi sind verfügbar?

Der STUDIO PAR 6 G2 bietet 9 DMX-Modi: 1 CH, 3 CH, 4 CH, 6 CH, 9 CH, 10 CH, 12 CH, 14 CH und 18 CH. Sie enthalten Funktionen wie Dimmer, Stroboskop, individuelle Farbsteuerung (RGBWA+UV), Presets usw.

Wie setze ich das Gerät zurück?

Wählen Sie unter Settings > Load Default entweder Factory, um die Werkseinstellungen wiederherzustellen, oder Preset A/B/C, um persönliche Sicherungen zu laden. Bestätigen Sie mit ENTER.

BEDIENUNGSANLEITUNG STUDIO PAR 6 G2 Cameo

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG 31

BESTIMMUNGSGEMÄSSER GEBRAUCH 31

BEGRIFFS- UND SYMBOLERKLÄRUNGEN 31

SICHERHEITSHINWEISE 32

HINWEISE FÜR ORTSVERÄNDERLICHE INDOOR-GERÄTE 35

LIEFERUMFANG 35

EINFÜHRUNG 36

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 37

BEDIENUNG 39

AUFSTELLUNG UND MONTAGE 49

FILTERRAHMEN MONTIEREN 50

PFLEGE, WARTUNG UND REPARATUR 51

TECHNISCHE DATEN 52

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE 53

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN 53

ENTSORGUNG 54

HERSTELLERERKLÄRUNGEN 54

FRANÇAIS

INFORMATIONS CONCERNANT CE MANUEL D'UTILISATION 55

UTILISATION CONFORME 55

EXPLICATIONS DES TERMES ET DES SYMBOLES 55

CONSIGNES DE SÉCURITÉ 56

REMARQUES CONCERNANT LES APPAREILS D'INTÉRIEUR MOBILES 60

CONTENU DE LA LIVRAISON 60

INTRODUCTION 60

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE 62

UTILISATION 64

INSTALLATION ET MONTAGE 74

MONTAGE DU CADRE DE FILTRE 75

ENTRETIEN, MAINTENANCE ET RÉPARATION 76

CARACTÉRISTIQUES TECHNIQUES 77

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE 79

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX NORMALEMENT

INFLAMMABLES 79

ÉLIMINATION 79

DÉCLARATIONS DU FABRICANT 80

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

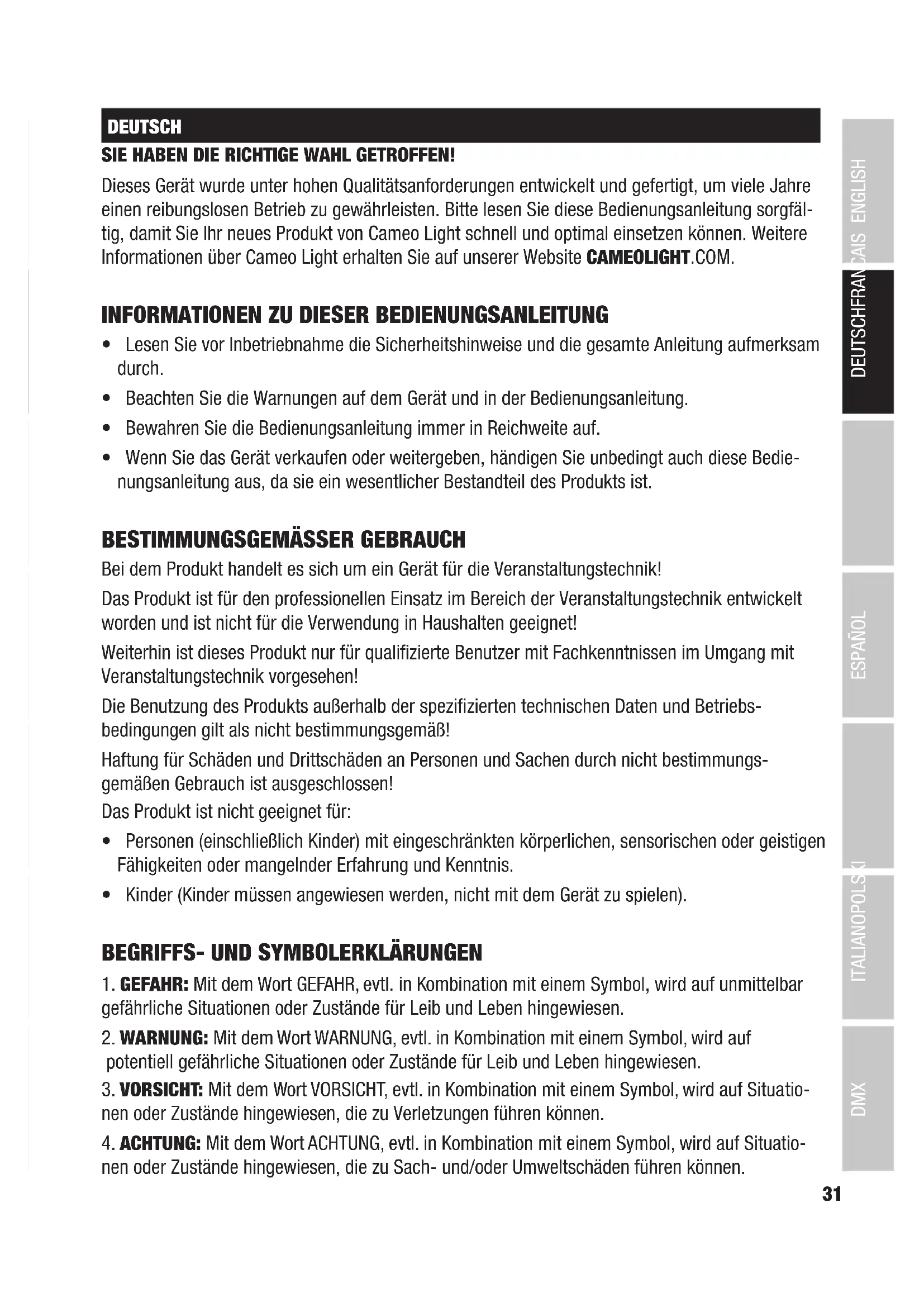

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website CAMEOLIGHT.COM.

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.
• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik!

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungs- gemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

• Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
• Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol kennzeichnet Gefahren durch intensive Lichtquellen.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbarenTeilebefinden.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.
4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mechanisch beschädigt werden.
5. Überbrücken Sie niemals die Gerätesicherung.

WARNUNG:

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungenaufweist.
2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommenwerden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen Sie nur geeignete Netzkabel.
3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Ausschalter am Gerät zu betätigen.
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out-Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten Sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenenZubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindestabstand 0,3 m.

VORSICHT:

1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bau teilen besteht die Möglichkeit sich zu klemmen.
2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionenführen.
3. Die Gehäuseoberfläche des Geräts kann sich im regulären Betrieb stark erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie das Gerät vor dem Abbau, vor Wartungsarbeiten und vor dem Aufladen etc. immer ausreichend abkühlen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgeseheneVerpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.
9. Sofern nicht explizit ausgewiesen, ist das Gerät nicht für den Betrieb unter Marinebedingungen geeignet.

HINWEIS:

Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets bzw. Zubehör beachten Sie unbedingt die beiliegende Anleitung.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Blicken Sie niemals, auch nicht kurzzeitig, direkt in die Lichtquelle.
2. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in die Lichtquelle.
3. Stroboskopeffekte können bei empfindlichen Menschen epileptische Anfälle auslösen!

1. In diesen Leuchten sind fest installierte Leuchtmittel verbaut, welche nicht durch den Benutzer zu tauschen sind. Die in dieser Leuchte enthaltene Lichtquelle darf nur vom Hersteller oder seinem Servicepartner oder einer ähnlich qualifizierten Person ausgetauscht werden.

HINWEISE FÜR ORTSVERÄNDERLICHE INDOOR-GERÄTE

1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.
2. Dauerbetrieb oder dauerhafte Installation kann zur Beeinträchtigung der Funktion und vorzeitiger Alterung der Geräte führen.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts CLPST4G2 sind enthalten:

1x STUDIO PAR 4 G2 Scheinwerfer
▶ 1x Filterrahmen (vormontiert)
1x Netzkabel
▶ Bedienungsanleitung

Im Lieferumfang des Produkts CLPST6G2 sind enthalten:

1x STUDIO PAR 6 G2 Scheinwerfer
▶ 1x Filterrahmen (vormontiert)
1x Netzkabel
▶ Bedienungsanleitung

EINFÜHRUNG

12 X 8W RGBW STUDIO PAR G2 SCHEINWERFER

CLPST4G2

12 X 12W RGBWA+UV STUDIO PAR G2 SCHEINWERFER

CLPST6G2

STEUERUNGSFUNKTIONEN:

CLPST4G2: 1-Kanal DIM UC, D3-Kanal Macro, 4-Kanal RGBW, 4-Kanal Strobe Macro, D8-Kanal Strobe Macro, 10-Kanal Macro Control, D6-Kanal Direct 8 Bit, 10-Kanal Direct 16 Bit und 14-Kanal Full Access DMX-Steuerung

CLPST6G2: 1-Kanal DIM UC, D3-Kanal Macro, 4-Kanal Strobe Macro, 6-Kanal RGBWAUV, D10-Kanal Strobe Macro, 12-Kanal Macro Control, D9-Kanal Direct 8 Bit, 14-Kanal Direct 16 Bit, 18-Kanal Full Access DMX-Steuerung

Master / Slave-Betrieb

Stand-Alone Funktionen

W-DMX Anbindung durch optionalen iDMX Stick

EIGENSCHAFTEN:

3-polige DMX-Anschlüsse. Power Twist Netzanschlüsse IN und OUT. OLED-Display. PWM-Frequenz einstellbar. Anschluss für iDMX-Stick. Montage-Doppelbügel inklusive. Betriebsspannung100-240VAC.

Der Scheinwerfer verfügt über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

Die Modelle STUDIO PAR 4 G2 und STUDIO PAR 6 G2 verfügen über identische Anschlüsse, Bedien- und Anzeigeelemente

1 POWER IN

Blaue Power Twist Netzeingangsbuchse. Betriebsspannung 100 – 240V AC / 50 – 60Hz. Ein geeignetes Netzkabel mit Power Twist Gerätestecker befindet sich im Lieferumfang.

2 POWER OUT

Weiße Power Twist Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.

3 FUSE

Sicherungshalter für 5 x 20mm Sicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

4 DMX IN

Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Pult).

5 DMX OUT

Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.

6 IDMX STICK

Anschluss für den optional erhältlichen iDMX-Stick zur W-DMX™ Anbindung (iDMX-Stick mit der Antenne nach oben gerichtet einstecken).

7 OLED-DISPLAY

Das OLED-Display zeigt die aktuell aktivierte Betriebsart (Hauptanzeige), die Menüpunkte im Menü und den Zahlenwert bzw. Betriebszustand in bestimmten Menüpunkten an. Erfolgt innerhalb von circa 30 Sekunden keine Eingabe, wechselt die Anzeige im Display automatisch zur Haupt anzeige. Hinweis zur Hauptanzeige in den Betriebsarten mit externer Steuerung: Sobald das Steuersignal unterbrochen wird, beginnen die Zeichen im Display zu blinken, liegt das Steuersignal wieder an, stoppt das Blinken. Ausgehend von der Hauptanzeige kann die Anzeige im Display um 180° gedreht werden, indem Sie kurz auf den Taster ▲ drücken.

8 BEDIENTASTEN

MENU – Durch Drücken auf MENU gelangen Sie in das Hauptmenü. Durch nochmaliges bzw. wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige. Wenn Sie auf MENU drücken, ohne eine Wert- bzw. Statusänderung durch Drücken auf ENTER zu bestätigen, wird der zuvor bestätigte Wert bzw. Status wiederhergestellt.

ENTER – Durch Drücken auf ENTER gelangen Sie auf die Menüebene, auf der Wertänderungen vorgenommen werden können und Sie erreichen die Untermenüs mit Hilfe des ENTER-Tasters. Wert- bzw. Statusänderungen bestätigen Sie ebenfalls durch Drücken auf ENTER.

▲ und ▼- Auswählen der einzelnen Menüpunkte im Hauptmenü (DMX-Adresse, DMX-Modus usw.) und in den Untermenüs. Ermöglichen es, den Wert in einem Menüpunkt, wie z.B. die DMX-Adresse, wunschgemäß zu verändern. (lange drücken = schnelle Wertänderung).

9 SAFETY

Sicherungsöse zum Sichern des Scheinwerfers.

BEDIENUNG

ANMERKUNGEN

• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, wird während des Startvorgangs nacheinander“Software Update Please Wait“ (nur für Servicezwecke), „Welcome to Cameo“, die Modellbezeichnung und die Softwareversion im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor aktiviert war, wird gestartet.
• Die Hauptanzeige wird automatisch aktiviert, wenn innerhalb von circa 30 Sekunden keine Eingabe erfolgt. Um in den Untermenüs eine Ebene höher zu gelangen, drücken Sie kurz auf MENU.
• Ausgehend von der Hauptanzeige kann die Anzeige im Display um 180° gedreht werden, indem Sie kurz auf ▲ drücken.
• Zum schnellen Ändern eines Werts (z.B. DMX Startadresse), halten Sie▲ bzw. ▼gedrückt.

HAUPTANZEIGE DMX-BETRIEBSART

Im Display wird DMX Address und die aktuell eingestellte DMX-Startadresse angezeigt (im Beispiel 001).

DMX Address 001

HAUPTANZEIGE STAND-ALONE-BETRIEBSART

Im Display wird die aktuell aktivierte Stand-Alone-Betriebsart angezeigt (Mode Auto, Mode Static, Mode Color Preset, Mode Loop).

Mode Auto

Mode Static

Mode Color Preset

Mode Loop

HAUPTANZEIGE SLAVE-BETRIEB

Im Display wird Mode Slave angezeigt.

Mode Slave

DMX-STARTADRESSE EINSTELLEN (DMX Address)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Taster ▲ bzw. ▼ wählen Sie nun den Menüpunkt DMX Address aus und bestätigen mit ENTER. Stellen Sie nun die DMX-Startadresse wunschgemäß mit Hilfe von ▲bzw. ein und bestätigen die Eingabe mit ENTER (höchster Wert abhängig von der aktuell eingestellten DMX-Betriebsart).

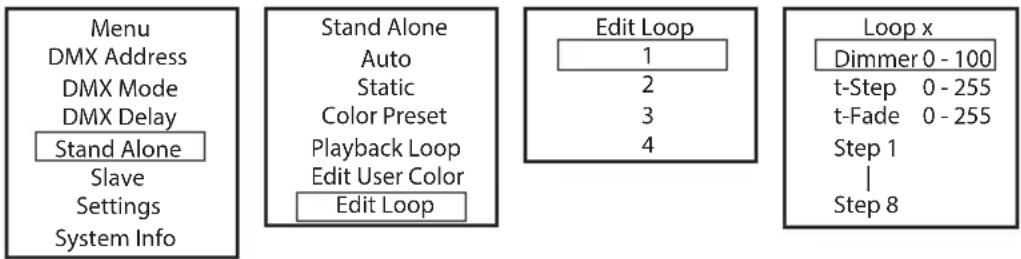

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info

DMX-BETRIEBSART EINSTELLEN (DMX Mode)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Taster ▲ bzw. ▼ wählen Sie nun den Menüpunkt DMX Mode aus und bestätigen mit ENTER. Wählen Sie wiederum mit Hilfe von ▲bzw. ▼ die gewünschte DMX-Betriebsart aus und bestätigen mit ENTER (DMX-Betriebsarten mit DMX-Delay-Kanal sind mit „D“ gekennzeichnet). Tabellen mit der Kanalbelegung der verschiedenen DMX-Betriebsarten finden Sie in dieser Anleitung unter DMX STEUERUNG.

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info CLPST4G2 DMX Mode 1CH DIM UC1 D3CH Macro 4CH RGBW 4CH Strobe Macro D8CH Strobe 10CH Control D6CH 8Bit 10CH 16Bit 14CH Full Access CLPST6G2 DMX Mode 1CH DIM UC1 D3CH Macro 4CH Strobe Macro 6CH RGBWAuV D10CH Strobe 12CH Control D9CH 8Bit 14CH 16Bit 18CH Full Access

DMX-DELAY

Mit Hilfe der Funktion DMX-Delay kann auf einfache Weise mit einer beliebig großen Anzahl Scheinwerfern des gleichen Modells und Softwarestands ein Lauflichteffekt realisiert werden, der sonst nur mit einem geeigneten DMX-Controller und aufwändiger Programmierung erreicht werden könnte. Dabei werden alle einbezogenen Scheinwerfer (gleiche Modelle, gleicher Softwarestand) auf die gleiche DMX-Betriebsart mit DMX-Delay-Kanal eingestellt und auf der gleichen DMX-Startadresse angesteuert.

Einstellen des DMX-Delays:

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von ▲ bzw. ▼ wählen Sie nun den Menüpunkt DMX Delay aus und bestätigen 2x mit ENTER.

Ordnen Sie die Scheinwerfer nach Wunsch einer von bis zu 24 Gruppen zu (plus Gruppe 0), wobei auch mehrere Scheinwerfer einer Gruppe zugeordnet werden können. Die Gruppennummer ist gleichzeitig der Faktor, mit dem die im DMX-Controller eingestellte Delay-Zeit multipliziert wird. Bestätigen Sie jede Eingabe mit ENTER.

Die Delay-Zeit (Verzögerungszeit des DMX-Signals) wird mit Hilfe eines DMX-Controllers im separaten DMX-Delay-Kanal der entsprechenden DMX-Betriebsart eingestellt (0.0s bis 2.0s in 0.1s Schritten).

Setup-Beispiel:

Die 6 verfügbaren Auto-Programme bestehen teils aus fest programmierten Farbwechsel-sequenzen und teils sie sind Zufallsszenen. Helligkeit, Laufgeschwindigkeit sind für jedes Programm separat einstellbar.

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von ▲ bzw. ▼ wählen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann Auto aus, bestätigen mit ENTER, wählen dann das gewünschte Programm aus und bestätigen abermals mit ENTER.

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info

Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte (siehe Tabelle, Auswahl mit und, bestätigen mit ENTER, Wert ändern mit und, bestätigen mit ENTER). Die Einstellungen werden für jedes Programm separat vorgenommen und bleiben auch nach einem Neustart des Geräts erhalten.

Dimmer Einstellen der Helligkeit 0 – 100
Speed Einstellen der Laufgeschwindigkeit 0 – 100
Delay Einstellen der Delay-Zeit für Slave-Einheiten 0.0s – 2.0s

STAND-ALONE-BETRIEBSART STATIC

Der Stand-Alone Betriebsart Static ermöglicht es, ähnlich wie mit einem DMX-Steuergerät, Dimmer, Stroboskop (Strobe), R, G, B und W (CLPST4G2) bzw. R, G, B, W, A und UV (CLPST6G2) direkt am Gerät einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen.

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von ▲ und ▼wählen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann Static aus und bestätigen abermals mit ENTER. Wählen Sie nun mit Hilfe von ▲und ▼ den Menüpunkt aus, den Sie bearbeiten möchten und bestätigen mit ENTER. Stellen Sie mit Hilfe von ▲und ▼ den gewünschten Wert ein. Bestätigen Sie alle Eingaben mit ENTER.

CLPST4G2 CLPST6G2

MenuDMX AddressDMX ModeDMX DelayStand AloneSlaveSettingsSystem Info

Stand AloneAutoStaticColor PresetPlayback LoopEdit User ColorEdit Loop

Static
Dimmer	000 - 100
Strobe	000 - 255
Red	000 - 100
Green	000 - 100
Blue	000 - 100
White	000 - 100

Static
Dimmer	000 - 100
Strobe	000 - 255
Red	000 - 100
Green	000 - 100
Blue	000 - 100
White	000 - 100
Amber	000 - 100
UV	000 - 100

STAND-ALONE-BETRIEBSART COLOR PRESET

15 verschiedene Farb-Presets plus 4 individuell einstellbare User-Presets stehen zur Verfügung. Die Helligkeit und ein Stroboskop-Effekt können übergeordnet eingestellt werden.

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von ▲ und ▼wählen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann Color Preset aus und bestätigen abermals mit ENTER. Wählen Sie nun mit Hilfe von ▲und ▼den Menüpunkt mit dem aktuell aktivierten Preset aus und bestätigen mit ENTER. Das gewünschte Preset kann nun mit ▲und ▼ausgewählt werden, bestätigen Sie die Auswahl mit ENTER. Wählen Sie nun Dimmer (Helligkeit) bzw. Strobe (Stroboskop) mit Hilfe von ▲ und ▼aus, bestätigen mit ENTER und nehmen die Einstellungen nach Wunsch vor. Bestätigen Sie alle Eingaben mit ENTER

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von ▲ und ▼wählen Sie den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann Playback Loop aus und bestätigen abermals mit ENTER. Wählen Sie nun mit Hilfe von ▲ und ▼Loop aus, bestätigen, wählen dann eines der vier verfügbaren Loops für die Wiedergabe aus und bestätigen abermals. Alle vier Loops sind individuell editierbar (Hauptmenü -> Stand Alone -> Edit Loop). Eine Delay-Zeit für Slave-Einheiten ist ebenfalls einstellbar (Loop Delay).

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info

Loop A	Auswahl der Farbwechsel-programme	Loop 1
		I
		Loop 4
Loop Delay	Einstellen der Delay-Zeit für Slave-Einheiten	0.0 – 2.0s

USER-PRESETS EDITIEREN (Edit User Color)

Die vier in der Stand-Alone-Betriebsart Color Preset verfügbaren User-Presets sind individuell editierbar. Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von ▲ und ▼wählen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann Edit User Color aus und bestätigen abermals. Wählen Sie mit Hilfe von ▲ und ▼das gewünschte Preset aus und bestätigen mit ENTER. Erzeugen Sie nun eine individuelle Farbmischung aus Red, Green, Blue und White (CLPST4G2) bzw. Red, Green, Blue, White, Amber und UV (CLPST6G2) mit Werten von jeweils 0 bis 100 (Farbe auswählen mit ▲und ▼bestätigen mit ENTER, Wert ändern mit ▲und ▼bestätigen mit ENTER).

CLPST4G2 CLPST6G2

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings

Stand Alone Auto Static Color Preset Playback Loop Edit User Color Edit Loop

Edit User Color 1 2 3 4

User Color x Red 000 - 100 Green 000 - 100 Blue 000 - 100 White 000 - 100

User Color x Red 000 - 100 Green 000 - 100 Blue 000 - 100 White 000 - 100 Amber 000 - 100 UV 000 - 100

LOOP EDITIEREN (Edit Loop)

Die Helligkeit, die Schrittdauer und die Überblendzeit sind bei allen vier Loops separat einstellbar. Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von ▲ und ▼wählen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wählen dann Edit Loop aus und bestätigen abermals. Wählen Sie nun mit Hilfe von ▲und ▼den gewünschten Loop zum Editieren aus und bestätigen mit ENTER.

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info Stand Alone Auto Static Color Preset Playback Loop Edit User Color Edit Loop Edit Loop 1 2 3 4 Loop x Dimmer 0 - 100 t-Step 0 - 255 t-Fade 0 - 255 Step 1 | Step 8

Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte (siehe Tabelle, Auswahl mit ▲ und , bestätigen mit ENTER, Wert bzw. Status ändern mit und , bestätigen mit ENTER). Die Einstellungen werden für jeden Loop separat vorgenommen und bleiben auch nach einem Neustart des Geräts erhalten.

Edit Loop (Loop 1 - Loop 4)
Dimmer Einstellen	der Helligkeit 0 – 100
t-Step Einstellen der Schrittdauer 0 – 255
t-Fade Einstellen der Überblendzeit 0 – 255
Step 1 15 Farben aus Color Preset Red – Cold White
		4 Farben aus User Color User Color 1 – User Color 4
		Blackout Black
Step 2 '' ''

Step 3 15 Farben aus Color Preset Red – Cold White
	4 Farben aus User Color User Color 1 – User Color 4
	Blackout Black
	Schritt überspringen Skip Step
Step 4 '' ''
Step 5 '' ''
Step 6 '' ''
Step 7 '' ''
Step 8 '' ''

SLAVE-BETRIEB

Standard Slave-Betrieb: Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe der Taster ▲ und ▼wählen Sie nun den Menüpunkt Slave aus, bestätigen mit ENTER, wählen dann die Slave-Gruppe 0 (Slave Group 0) aus und bestätigen wiederum mit ENTER. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell, gleicher Softwarestand) mit Hilfe eines DMX-Kabels und aktivieren Sie in der Master-Einheit eine der Stand-Alone Betriebsarten (Auto, Static, Color Preset, Play Loop). Nun folgt die Slave-Einheit exakt der Master-Einheit.

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info

Erweiterter Slave-Betrieb: Wenn Sie beim Master / Slave-Betrieb die Steuerung der Slave-Einheiten durch eine der Stand-Alone-Betriebsarten Auto oder Playback Loop durchführen möchten, kann das Steuersignal in bis zu 24 Stufen zeitlich verzögert wiedergegeben werden, die Verzögerung wird im Untermenüpunkt Delay in der jeweiligen Stand-Alone-Betriebsart eingestellt, der Verzögerungsfaktor im Slave-Menü des entsprechenden Scheinwerfers. Somit kann auf einfache Weise mit einer beliebig großen Anzahl Scheinwerfern des gleichen Modells und Software stands ein Lauflichteffekt realisiert werden, der sonst nur mit einem geeigneten DMX-Controller und aufwändiger Programmierung erreicht werden könnte.

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info

Ordnen Sie die Scheinwerfer nach Wunsch einer von bis zu 24 Gruppen (plus Gruppe 0) zu, wobei auch mehrere Scheinwerfer einer Gruppe zugeordnet werden können. Die Gruppennummer ist gleichzeitig der Faktor, mit dem die in der Master-Einheit eingestellte Delay-Zeit multipliziert wird. Setup-Beispiel:

SYSTEMEINSTELLUNGEN (Settings)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von ▲ und ▼wählen Sie nun den Menüpunkt Settings aus und bestätigen mit ENTER.

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info

Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte (siehe Tabelle, Auswahl mit ▲ und , bestätigen mit ENTER, Wert bzw. Status ändern mit und , bestätigen mit ENTER).

Settings
Disp Rev =	Display-Anzeige drehen Off		Keine Drehung der Display-Anzeige
			On Drehung der Display-Anzeige um 180°(z.B. Kopfübermontage)
DisplayOff Timer	=	Display-Beleuchtung Off after20s		Deaktivierung nach ca. 20 SekundenInaktivität
				Always On Permanent an
SignalFail	=	Betriebszustand beiDMX-Signal-Unter-brechung	Hold letzter Befehl wird gehalten
			Blackout aktiviert Blackout
			Fade	10s Fade zu Blackout
			User Color 1	User Color 1 wird aktiviert
PWM = LED PWM Frequenz 650Hz,			1530Hz,3600Hz,12000Hz,18900Hz,25000Hz	Auswählen der LED PWM Frequenz
Dimmer Curve	=	Dimmerkurve Linear Die L	lichtintensität	steigt linear mit demDMX-Wert an
			Exp (Exponential)	Die Lichtintensität lässt sich im unterenDMX-Wertbereich fein und im oberenDMX-Wertbereich grob einstellen
			Logarithmic	Die Lichtintensität lässt sich im unterenDMX-Wertbereich grob und im oberenDMX-Wertbereich fein einstellen
			S-Curve Die	Lichtintensität lässt sich im unterenund oberen DMX-Wertbereich fein und immittleren DMX-Wertbereich grob einstellen
Dimmer Response	=	Dimmverhalten Led Der Strahler reagiert abrupt auf Änderungen des DMX-Werts
					Halogen Der	Strahler verhält sich ähnlich einemHalogenstrahler mit sanften Helligkeitsänderungen
Calibra-tion	=	Farbkalibrierung User Cali-bration	Individuelle Farb-Kalibrierung. Betriebsart-übergreifende Helligkeitseinstellung vonR, G, B und W (CLPST4G2) bzw. R, G, B,W, A und UV (CLPST6G2) mit Werten von0 - 255
			RAW CLPST4	G2: R, G, B und W mitMaximalwert 255CLPST6G2: R, G, B, W, A und UV mitMaximalwert255
Fan Mode	=	Lüftersteuerung	Auto Fan	Automatische Regelung der Lüfterleistung
			Fan Off	Deaktivierter Lüfter bei stark reduzierterHelligkeit
			Silent Fan	Konstant niedrige Lüftergeschwindigkeitbei reduzierter Helligkeit falls notwendig
Load Default	= Zurücksetzen der Einstellungen		Factory Zurücksetzen auf Werkseinstellungen: Reset durchführen mit ENTER, abbrechen mit MENU
			Preset A Zurücksetzen auf Preset A: Reset durchführen mit ENTER, abbrechen mit MENU
			Preset B Zurücksetzen auf Preset B: Reset durchführen mit ENTER, abbrechen mit MENU
			Preset C Zurücksetzen auf Preset C: Reset durchführen mit ENTER, abbrechen mit MENU
Edit Default	= Sichern aller System-einstellungen in 3 individuellen Presets		Preset A Sichern mit ENTER
			Preset B Sichern mit ENTER
			Preset C Sichern mit ENTER

SYSTEMINFORMATIONEN (System Info)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MODE in das Hauptmenü. Mit Hilfe der Taster ▲ und ▼wählen Sie nun den Menüpunkt System Info aus und bestätigen mit ENTER.

Menu DMX Address DMX Mode DMX Delay Stand Alone Slave Settings System Info

Daraufhin gelangen Sie in das Untermenü zum Aufrufen der Systeminformationen (siehe Tabelle, Auswahl mit ▲und , bestätigen mit ENTER, Status ändern mit und , bestätigen mit ENTER).

System Info
Firmware = Anzeige der Geräte-Firmware			Software V1.xx
Temperature = Temperatureanzeige der LED-Einheit			Temperature xxx°C / xxx°F
			Temperature Unit	°C (= Anzeige in Grad Celsius)
				°F (= Anzeige in Grad Fahrenheit)
Op Hours = Betriebszeitanzeige Op Hours			xxxx:xxh	Anzeige der Gesamtbetriebszeit in Stunden und Minuten

AUFSTELLUNG UND MONTAGE

GEFAHR: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen. Es besteht die Gefahr, dass sich nicht korrekt montierte und gesicherte Geräte lösen und herabfallen. Dadurch können Personen schwer verletzt oder getötet werden.

Dank des komfortablen Doppelbügels kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Gummifüße verhindern dabei das Verkratzen von Oberflächen und sorgen für sicheren Stand (A). Die Montage an einer Traverse erfolgt mit Hilfe einer Traversenklemme, die am Montagebügel befestigt wird (B). Ein optional erhältlicher Omega-Bügel kann für die Traversenmontage am U-Bügel befestigt werden (C). Geeignete Traversenklemmen sind optional erhältlich. Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der Sicherungsöse auf der Rückseite des Scheinwerfers (D). Lösen Sie die beiden Griffschrauben an den Seiten des Scheinwerfers (E), um die Abstrahlrichtung auf vertikaler Ebene einzustellen und ziehen die beiden Griffschrauben nach dem Einstellen wieder fest.

A B C A A

camoo VRVMD PRK 4.52 E E PONICS CONSUMPTION: IN B MAX OUT CURRENT: 16.5 PONICS IN PONICS OUT A CONSUMPTION A MAX IN MAX OUT VOLUME 0.1 Kg 100 - 200 V DC 30/80/80 SUPPORT

Der optional erhältliche, werkzeuglos ausklappbare 16 mm TV-Zapfen CLZSPIN16 kann an Stelle der Montageplatte mit Montageloch am U-Bügel montiert werden (F).

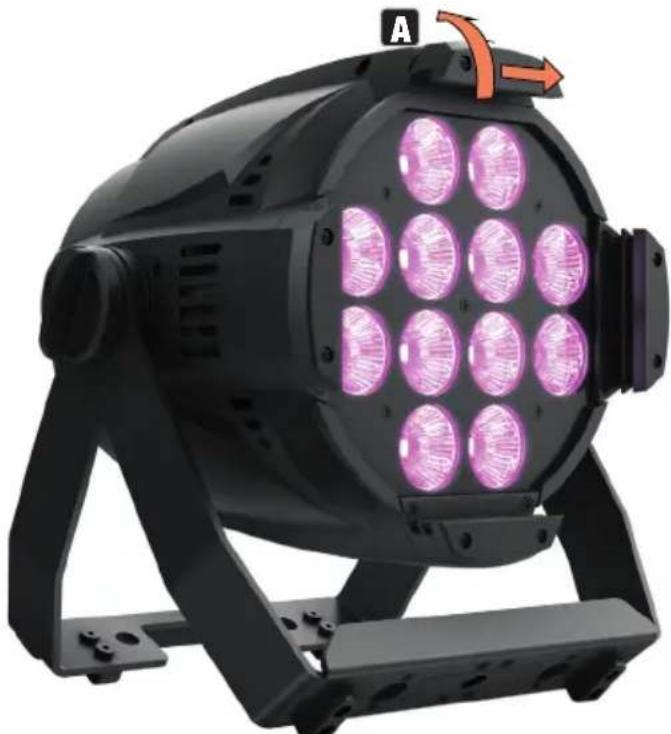

Zum Montieren des Filterrahmens (bzw. des optional erhältlichen Flügelbegrenzers) schieben Sie zunächst die gefederte Sicherungshalterung auf der Oberseite des Scheinwerfers zum Entriegeln nach rechts und klappen sie dann nach oben (Abbildung A). Schieben Sie den Filterrahmen (bzw. den optional erhältlichen Flügelbegrenzer) von oben in die Nuten der seitlichen und unteren Halterungen.

Klappen Sie nun die gefederte Sicherungshalterung auf der Oberseite des Scheinwerfers wieder nach unten und achten dabei darauf, dass sie korrekt einrastet.

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung.

Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommen.

PFLEGE (vom Anwender durchführbar)

WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.
2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden
3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es dürfen generell keine Reinigungsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.

WARTUNG UND REPARATUR (nur durch Fachpersonal)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur vom Hersteller autorisiertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an den Hersteller.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruchbeeinträchtigen.

TECHNISCHE DATEN

Artikelbezeichnung CLPST4G2 CLPST6G2
Produktkategorie Statische LED-Lampe Statische LED-Lampe
Typ Studio-PAR Studio-PAR
Scheinwerfer 12 x 4-in-1-SMD-LED (RGBW, (8 W)		12 x 6-in-1-SMD-LED (RGBAWuV, 12 W)
Lichtstrom 4620 lm bei voller Leistung 4675 lm bei voller Leistung
Linse/Optik 12 x Acryl-Linse 12 x Acryl-Linse
PWM-Frequenz 650 Hz; 1530 Hz; 3600 Hz; 12000 Hz; 18900 Hz; 25000 Hz		650 Hz; 1530 Hz; 3600 Hz; 12000 Hz; 18900 Hz; 25000 Hz
Dimmer-Auflösung 16 Bit		16 Bit
CRI > 72	> 74
Abstrahlwinkel/Feld-winkel	15° / 29°	21° / 35°
Farbspektrum	R: 630 nm; G: 519 nm; B: 458 nm; W: 6980 K	R: 630 nm; G: 523 nm; B: 461 nm; Weiß: 7115 K; A: 595 nm; UV: 400 nm
Farbsteuer-Modi	Direct (RGBW); Farb-Presets	Direct (RGBAWuV); Farb-Presets
Steuerungsoptionen	DMX; RDM; Wireless-DMX - Ready (iDMX-Stick optional erhältlich); Stand Alone; Master-Slave	DMX; RDM; Wireless-DMX - Ready (iDMX-Stick optional erhältlich); Stand Alone; Master-Slave
Physische Datenanschlüsse	XLR 3-Pin In/Out; iDMX-Stick-Slot	XLR 3-Pin In/Out; iDMX-Stick-Slot
DMX-Modi 1 CH; 3 CH; 4 CH; 4 CH; 6 CH; 8 CH; 10 CH; 10 CH; 14 CH		1 CH; 3 CH; 4 CH; 6 CH; 9 CH; 10 CH; 12 CH; 14 CH; 18CH
DMX-Funktionen	Dimmer; Stroboskop; R; G; B; W; Farb-Presets; Einstellungen; EZ-Chase	Dimmer; Stroboskop; R; G; B; A; W; UV; Farb-Presets; Einstellungen; EZ-Chase
Stand-Alone	Auto; Statisch; Preset; Loop	Auto; Statisch; Preset; Loop
Systemeinstellungen	Display; Signalausfall; Dim-merkurve; Dimmerantwort; PWM; Kalibrierung; Lüftermodus; Stan-dardeinstellung	Display; Signalausfall; Dim-merkurve; Dimmerantwort; PWM; Kalibrierung; Lüftermodus; Stan-dardeinstellung
Benutzeroberfläche	4 Tasten: MENÜ; ENTER; HOCH; RUNTER	4 Tasten: MENÜ; ENTER; HOCH; RUNTER
Display	2-zeilig OLED	2-zeilig OLED
IP-Schutzart	IP 20 für den Innenbereich	IP 20 für den Innenbereich
Umgebungstemperatur	-10–40 °C	-10–40 °C
Luftfeuchtigkeit	< 80 % nicht kondensierend	< 80 % nicht kondensierend
Kühlung	Lüfter aus; Auto; leise Lüfter aus; Auto; leise
Betriebsspannung	100–240 V AC, 50–60 Hz	100–240 V AC, 50–60 Hz
Max. Stromaufnahme	0,38 A bei 230 V; 0,67 A bei 110 V	0,54 A bei 230 V; 1,09 A bei 110 V
Einschaltstrom 13,3 A 13,3 A
Max. Leistungsaufnahme	87 W bei 230 V; 74 W bei 110 V 124 W bei 230 V; 120 W bei 110 V
Sicherung T2A T2A
Cos Phi 0,990 0,998
Mindestabstand zur beleuchteten Fläche	0,5 m 0,5 m
Mindestabstand zu normal entflammbar- en Materialien	0,5 m 0,5 m
Netzanschlüsse IN: Power Twist Blue; OUT: Power Twist White		IN: Power Twist Blue; OUT: Power Twist White
Powerlink 27 Einheiten bei 230 V / 15 Ein- heiten bei 110 V		20 Einheiten bei 230 V / 9 Einheiten bei 110 V
Gehäuse Aluminiumdruckguss, schwarz pulverbeschichtet		Aluminiumdruckguss, schwarz pulverbeschichtet
Abmessungen H/B/T Über alles: 360 x 245 x 314 / Bodenmontage: 328 x 267 x 314		Über alles: 360 x 245 x 314 / Bodenmontage: 328 x 267 x 314
Gewicht 4,9 kg	4,9 kg

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Leuchtkörpers zur beleuchteten Fläche an. In diesem Beispiel beträgt der Abstand 0,5 m. Den für dieses Gerät gültigen Wert entnehmen Sie bitte den technischen Daten in dieser Anleitung und dem Aufdruck auf dem Gerätegehäuse!

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindestabstand des Geräts zu normal entflammbaren Materialien an. In diesem Beispiel beträgt der Abstand 0,5 m. Den für dieses Gerät gültigen Wert entnehmen Sie bitte den technischen Daten in dieser Anleitung!

ENTSORGUNG

Verpackung:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

Gerät:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081/9419-0. Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend): Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ heruntergeladen werden.

DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!

FRANÇAIS

VOUS AVEZ FAIT LE BON CHOIX !

+49 (0)6081 / 9419-0.
