STUDIO PAR 6 G2 - Lámpara Cameo - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato STUDIO PAR 6 G2 Cameo en formato PDF.
| Tipo de producto | Proyector PAR de estudio |
| Marca | Cameo |
| Modelo | STUDIO PAR 6 G2 |
| Fuente de luz | 12 LED SMD 12 W RGBAWuV 6 en 1 |
| Flujo luminoso | 4675 lm (Full On) |
| Ángulo de haz / ángulo de campo | 21° / 35° |
| IRC | >74 |
| Resolución del regulador | 16 bits |
| Modos de control | DMX, RDM, DMX inalámbrico (mediante llave iDMX), Stand Alone, Maestro/Esclavo |
| Conectores DMX | XLR de 3 pines (entrada/salida) |
| Conectores de alimentación | Power Twist (IN azul, OUT blanco) |
| Tensión de alimentación | 100-240 V CA, 50/60 Hz |
| Consumo eléctrico máx. | 124 W (230 V) |
| Fusible | T2A |
| Grado de protección | IP20 (interior) |
| Refrigeración | Ventilador (auto, silencioso, apagado) |
| Temperatura de funcionamiento | -10°C a 40°C |
| Distancia mínima superficie iluminada | 0,5 m |
| Distancia mínima materiales inflamables | 0,5 m |
| Dimensiones (An x Al x Pr) | 360 x 245 x 314 mm (global) |
| Peso | 4,9 kg |
| Carcasa | Aluminio fundido a presión, lacado epoxi negro |
| Funciones principales | Dimmer, Estroboscopio, RGBWA+UV, Color Presets, EZ-Chase |
| Mantenimiento | Limpiar superficies con paño húmedo, desempolvar orificios de ventilación |
| Seguridad | No mirar el haz, distancia mín. 0,5 m, instalación por profesional |
| Piezas de repuesto | Fuente de luz no reemplazable por el usuario, no hay piezas internas accesibles |
Preguntas frecuentes - STUDIO PAR 6 G2 Cameo
Preguntas de los usuarios sobre STUDIO PAR 6 G2 Cameo
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lámpara en formato PDF gratis! Encuentra tus instrucciones STUDIO PAR 6 G2 - Cameo y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. STUDIO PAR 6 G2 de la marca Cameo.
MANUAL DE USUARIO STUDIO PAR 6 G2 Cameo
INFORMACIÓN SOBRE ESTE MANUAL DE INSTRUCCIONES 81
USO PREVISTO 81
TÉRMINOS Y SÍMBOLOS 81
INSTRUCCIONES DE SEGURIDAD 82
INDICACIONES PARA EQUIPOS PORTÁTILES DE INTERIOR 86
VOLUMEN DE SUMINISTRO 86
INTRODUCCIÓN 86
CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN 88
MANEJO 90
INSTALACIÓN Y MONTAJE 101
MONTAJE DEL PORTAFILTROS 102
CUIDADO, MANTENIMIENTO Y REPARACIÓN 103
DATOS TÉCNICOS 104
DISTANCIA MÍNIMA CON RESPECTO A LA SUPERFICIE ILUMINADA 105
DISTANCIA MÍNIMA CON RESPECTO A MATERIALES NORMALMENTE
INFLAMABLES 105
ELIMINACIÓN 106
DECLARACIONES DEL FABRICANTE 106
POLSKI
INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI 108
UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM 108
OBJAŚNIENIA TERMINÓW I SYMBOLI 108
ZASADY BEZPIECZEŃSTWA 109

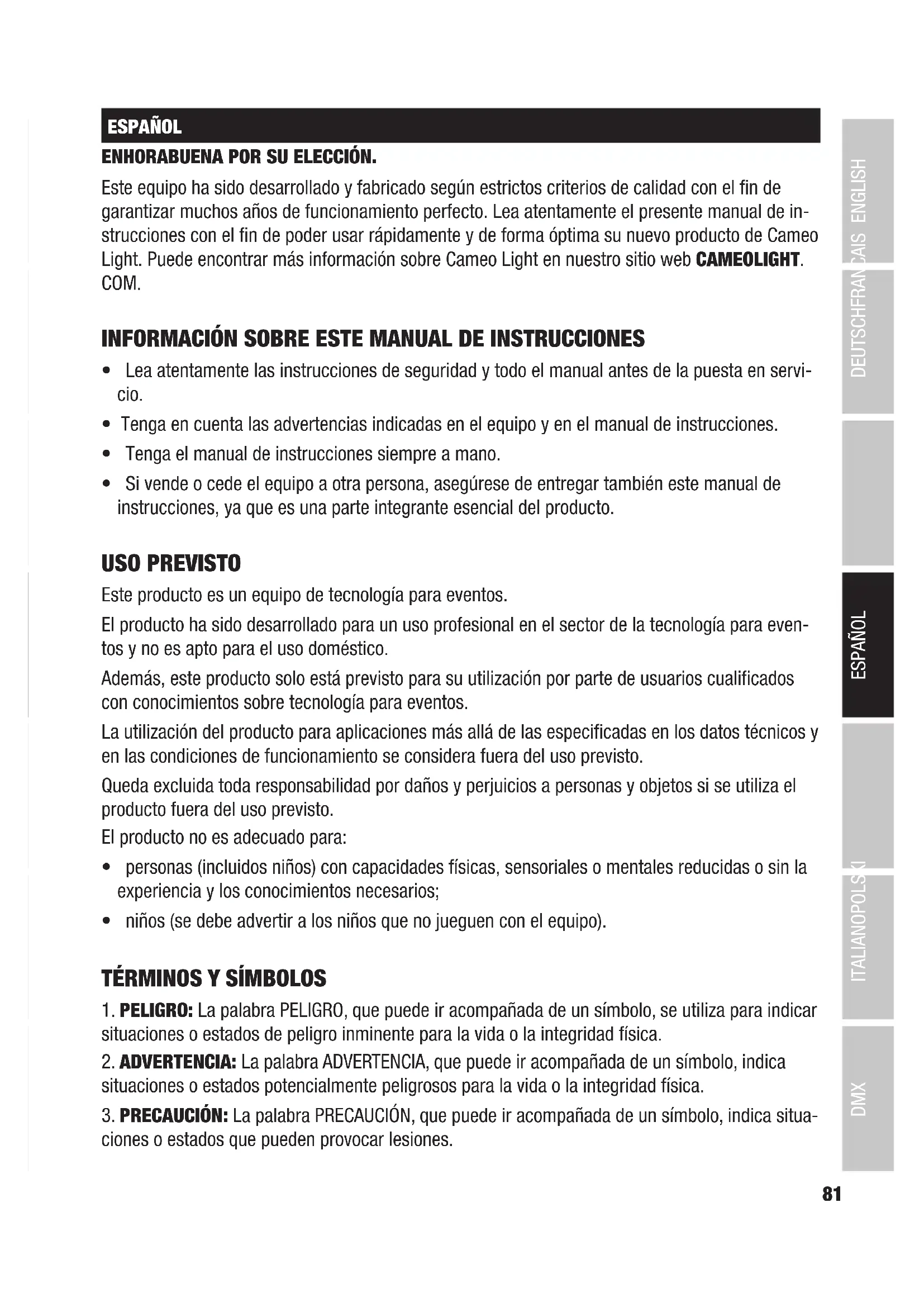

ENHORABUENA POR SU ELECCIÓN.
Este equipo ha sido desarrollado y fabricado según estrictos criterios de calidad con el fin de garantizar muchos años de funcionamiento perfecto. Lea atentamente el presente manual de instrucciones con el fin de poder usar rápidamente y de forma óptima su nuevo producto de Cameo Light. Puede encontrar más información sobre Cameo Light en nuestro sitio web CAMEOLIGHT. COM.
INFORMACIÓN SOBRE ESTE MANUAL DE INSTRUCCIONES
- Lea atentamente las instrucciones de seguridad y todo el manual antes de la puesta en servicio.
- Tenga en cuenta las advertencias indicadas en el equipo y en el manual de instrucciones.
- Tenga el manual de instrucciones siempre a mano.
- Si vende o cede el equipo a otra persona, asegúrese de entregar también este manual de instrucciones, ya que es una parte integrante esencial del producto.
USO PREVISTO
Este producto es un equipo de tecnología para eventos.
El producto ha sido desarrollado para un uso profesional en el sector de la tecnología para eventos y no es apto para el uso doméstico.
Además, este producto solo está previsto para su utilización por parte de usuarios cualificados con conocimientos sobre tecnología para eventos.
La utilización del producto para aplicaciones más allá de las especificadas en los datos técnicos y en las condiciones de funcionamiento se considera fuera del uso previsto.
Queda excluida toda responsabilidad por daños y perjuicios a personas y objetos si se utiliza el producto fuera del uso previsto.
El producto no es adecuado para:
- personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia y los conocimientos necesarios;
- niños (se debe advertir a los niños que no jueguen con el equipo).
TÉRMINOS Y SÍMBOLOS
- PELIGRO: La palabra PELIGRO, que puede ir acompañada de un símbolo, se utiliza para indicar situaciones o estados de peligro inminente para la vida o la integridad física.
- ADVERTENCIA: La palabra ADVERTENCIA, que puede ir acompañada de un símbolo, indica situaciones o estados potencialmente peligrosos para la vida o la integridad física.
-
PRECAUCIÓN: La palabra PRECAUCIÓN, que puede ir acompañada de un símbolo, indica situaciones o estados que pueden provocar lesiones.
-
ATENCIÓN: La palabra ATENCIÓN, que puede ir acompañada de un símbolo, indica situaciones o estados que pueden provocar daños materiales o medioambientales.
Este símbolo indica peligros que pueden causar una descarga eléctrica.
Este símbolo indica puntos de peligro o situaciones peligrosas.
Este símbolo indica peligros por la existencia de superficies calientes.
Este símbolo indica peligros debido a fuentes de luz intensas.
Este símbolo indica que en el equipo no hay piezas que pueda sustituir el usuario.
Este símbolo identifica información complementaria sobre el uso del producto.
INSTRUCCIONES DE SEGURIDAD
PELIGRO:
- No abrir el interior del equipo ni modificarlo.
- Apagar inmediatamente el equipo y desconectarlo de la red eléctrica si dejara de funcionar correctamente, si penetrara algún líquido u otro objeto en su interior o si el equipo sufriera cualquier otro tipo de daño. Este equipo debe repararlo exclusivamente personal especializado y autorizado.
- Los dispositivos con clase de protección 1 deben tener la conexión a tierra correctamente conectada. Nunca se debe interrumpir la conexión a tierra. Los dispositivos de la clase de protección 2 no disponen de conexión a tierra.
- Procurar que los cables con tensión no se doblen ni sufran daños mecánicos.
- Nunca puentear el fusible del equipo.
ADVERTENCIA:
- No utilizar el equipo si presenta daños evidentes.
- El equipo solo se puede instalar estando sin tensión.
- Si el cable de alimentación del equipo está dañado, el equipo no debe utilizarse.
- Los cables de alimentación fijos solo pueden ser sustituidos por una persona cualificada.
ATENCIÓN:
- No poner en marcha el equipo si ha estado sometido a fuertes fluctuaciones de temperatura (por ejemplo, tras su transporte). La humedad y el agua condensada pueden dañar el equipo. Encender el equipo únicamente después de que su temperatura haya alcanzado la temperatura ambiente.
- Asegurarse de que la tensión y la frecuencia de la red eléctrica coincidan con los valores indicados en el equipo. Si el equipo dispone de un selector de tensión, ajustarlo bien antes de conectar el equipo a la toma de corriente. Utilizar únicamente cables de alimentación adecuados.
- Para desconectar totalmente el equipo de la red, no basta con accionar el interruptor de encendido/apagado del equipo.
- Hay que asegurarse de que el fusible utilizado coincida con el tipo de fusible indicado en el equipo.
- Hay que asegurarse de que se hayan tomado las medidas adecuadas para evitar cualquier sobretensión (p. ej., en caso de rayos).
- Tener en cuenta la corriente de salida máxima indicada en los equipos con conexión de salida de alimentación. Comprobar que el consumo eléctrico total de todos los equipos conectados no supere el valor predeterminado.
- Sustituir los cables de alimentación enchufables únicamente por cables originales.
PELIGRO:
- ¡Peligro de asfixia! Las bolsas de plástico y las piezas pequeñas deben guardarse fuera del alcance de las personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas.
- ¡Peligro por caída! Comprobar que el equipo esté instalado de forma segura y no pueda caerse. Utilizar exclusivamente soportes o fijaciones adecuados (especialmente en instalaciones fijas). Asegurarse de que los accesorios estén correctamente instalados y fijados. Cumplir las disposiciones de seguridad vigentes.
ADVERTENCIA:
- Utilizar el equipo únicamente de la forma prevista.
- Utilizar el equipo solo con los accesorios previstos y recomendados por el fabricante.
- Durante la instalación, hay que tener en cuenta los reglamentos de seguridad vigentes en su país.
- Una vez conectado el equipo, revisar todo el cableado para evitar daños o accidentes debidos, por ejemplo, a caídas por tropiezos.
- Hay que tener en cuenta la distancia mínima especificada con respecto a materiales normalmente inflamables. A menos que se indique explícitamente otra, la distancia mínima es de 0,3 m.
PRECAUCIÓN:
- Las piezas móviles, como los soportes de montaje u otras piezas, pueden quedarse atascadas.
- En equipos con componentes motorizados, existe peligro de lesiones por el movimiento del equipo. Los movimientos repentinos del equipo pueden provocar una reacción brusca.
- La superficie de la carcasa del equipo puede calentarse mucho durante su funcionamiento normal. Evitar el contacto accidental con la carcasa. Esperar siempre hasta que el equipo se haya enfriado lo suficiente antes de desmontarlo, realizar trabajos de mantenimiento, cargarlo u otras manipulaciones.
ATENCIÓN:
- No instalar ni poner a funcionar el equipo cerca de radiadores, acumuladores térmicos, estufas u otras fuentes de calor. Asegurarse de que el equipo siempre esté instalado de modo que reciba suficiente refrigeración y no pueda sobrecalentarse.
- No colocar cerca del equipo ninguna fuente de ignición como, por ejemplo, velas encendidas.
- No cubrir las aberturas de ventilación ni obstruir los ventiladores.
- Para el transporte, utilizar el embalaje original o el embalaje indicado por el fabricante.
- Evitar sacudir o golpear el equipo.
- Tener en cuenta la clase de protección IP, así como las condiciones ambientales, como la temperatura y la humedad, de acuerdo con las especificaciones.
- Los equipos se desarrollan constantemente. Si los datos sobre las condiciones de funcionamiento, potencia u otras características del equipo incluidos en el manual de instrucciones no coinciden con la etiqueta del equipo, la información contenida en la etiqueta tendrá prioridad.
- El equipo no es apto para climas tropicales ni para su uso por encima de los 2000 m sobre el nivel del mar.
- El equipo no es apto para el funcionamiento en condiciones marítimas a menos que se indique explícitamente lo contrario.
NOTA:
En el caso de los sets de conversión o reequipamiento, así como los accesorios, previstos por el fabricante, hay que tener en cuenta obligatoriamente el manual adjunto.
¡PRECAUCIÓN! INSTRUCCIONES IMPORTANTES EN RELACIÓN CON LOS PRODUCTOS DE ILUMINACIÓN
- Nunca mirar directamente, ni siquiera un instante, la fuente de luz.
- Nunca mirar la fuente de luz mediante equipos ópticos, como lentes de aumento.
- ¡Los efectos de estrobo pueden provocar ataques epilépticos en personas sensibles!
- Estos focos cuentan con una lámpara fija que no debe reemplazar el usuario. La fuente de luz incluida en este foco solo puede ser sustituida por el fabricante o su socio de servicio técnico o una persona cualificada similar.
INDICACIONES PARA EQUIPOS PORTÁTILES DE INTERIOR
- Funcionamiento temporal. En principio, los equipos para eventos están diseñados solo para un funcionamiento temporal.
- El funcionamiento continuo o la instalación permanente puede perjudicar el funcionamiento y provocar un envejecimiento prematuro del equipo.
VOLUMEN DE SUMINISTRO
Saque el producto del embalaje y retire todo el material de embalaje.
Compruebe que ha recibido en perfecto estado todos los componentes del equipo e informe al distribuidor inmediatamente después de la compra si nota algún daño o la falta de algún componente.
En el volumen de suministro del producto CLPST4G2 se incluye:
▶ 1 foco STUDIO PAR 4 G2
▶ 1 portafiltros (premontado)
▶ 1 cable de alimentación
▶ El manual de instrucciones
En el volumen de suministro del producto CLPST6G2 se incluye:
1 foco STUDIO PAR 6 G2
▶ 1 portafiltros (premontado)
▶ 1 cable de alimentación
El manual de instrucciones
INTRODUCCIÓN
12 FOCOS RGBW STUDIO PAR G2 DE 8 W
CLPST4G2
12 FOCOS RGBWA+UV STUDIO PAR G2 DE 12 W
CLPST6G2
MODOS DE CONTROL:
CLPST4G2: Control DMX DIM UC 1 canal, macro 3 canales D3, RGBW 4 canales, macro de estrobo 4 canales, macro de estrobo 8 canales D8, macro de estrobo 10 canales, Direct 8 bits 6 canales D6, Direct 16 bits 10 canales y Full Access 14 canales
CLPST6G2: Control DMX DIM UC 1 canal, macro 3 canales D3, macro estrobo 4 canales, RGB-WAUV 6 canales, macro de estrobo 10 canales D10, Macro Control 12 canales, Direct 8 bits 9 canales D9, Direct 16 bits 14 canales, Full Access 18 canales
Modo maestro/esclavo
Funciones autónomas
Conexión W-DMX mediante stick iDMX opcional
CARACTERÍSTICAS:
Conexiones DMX de 3 pines. Entrada y salida de alimentación con conectores Power Twist. Pantalla OLED.
Frecuencia ajustable de la modulación por ancho de pulsos (PWM). Puerto para stick iDMX.
Soporte doble de montaje incluido. Tensión operativa: 100-240 V CA.
El foco dispone del protocolo RDM (Remote Device Management, administración remota de dispositivos). Este sistema de administración de dispositivos a distancia permite consultar el estado y configurar terminales RDM mediante un controlador con función RDM.
CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN
Los modelos STUDIO PAR 4 G2 y STUDIO PAR 6 G2 tienen conexiones, elementos de manejo y de visualización idénticos
1 POWER IN
Toma de entrada de alimentación Power Twist azul. Tensión operativa: 100-240 V CA/50-60 Hz. El volumen de suministro incluye un cable de alimentación adecuado con conector Power Twist.
2 POWER OUT
Toma de salida de alimentación Power Twist blanca. Sirve para alimentar otros focos CAMEO. Asegúrese de que el consumo de corriente total de todos los equipos conectados no supere el valor en amperios (A) indicado en el equipo.
3 FUSE
Portafusibles para fusibles de 5 x 20 mm. NOTA IMPORTANTE: El fusible deberá sustituirse exclusivamente por otro del mismo tipo y con las mismas características técnicas. Si el fusible salta de forma recurrente, diríjase a un centro de servicio técnico autorizado.
4 DMX IN
Conector XLR macho de 3 pines para conectar un equipo de control DMX (por ejemplo, una mesa DMX).
5 DMX OUT
Conector XLR hembra de 3 pines para transmitir la señal de control DMX.
6 IDMX STICK
Conexión para el stick iDMX disponible opcionalmente para la conexión W-DMX™ (insertar stick iDMX con la antena orientada hacia arriba).
7 PANTALLA OLED
La pantalla OLED muestra el modo operativo activado actualmente (pantalla principal), las opciones del menú y el valor numérico o el estado operativo en determinadas opciones del menú. Si durante aproximadamente 30 segundos no se detecta ninguna actividad, la indicación en pantalla cambia automáticamente a la pantalla principal. Aviso sobre la pantalla principal en los modos operativos con control externo: En el momento en que se interrumpe la señal de control, los caracteres de la pantalla comienzan a parpadear. Dejarán de hacerlo al restablecerse la señal de control. Desde la pantalla principal, es posible girar la imagen 180° pulsando brevemente el botón ▲.
8 BOTONES DE MANDO
MENU: pulsando MENU accederás al menú principal. Si vuelves a pulsar este botón una o varias veces, regresarás a la pantalla principal. Si pulsa el botón MENU sin pulsar ENTER para confirmar un cambio de valor o de estado, se restaurará el valor o el estado que se haya confirmado anteriormente.
ENTER: pulsando ENTER accederá al nivel del menú en el que se pueden modificar parámetros y también a los submenús. Para confirmar la modificación del valor o estado, pulsa de nuevo ENTER.
▲ y ▼ selección de las opciones individuales del menú principal (dirección DMX, modo DMX, etc.) y de los submenús. Permiten modificar el valor de una opción del menú según se desee, por ejemplo, la dirección DMX. (Pulsación larga = cambio de valor rápido).
9 SEGURIDAD
Anilla de seguridad para fijar el foco.
MANEJO
OBSERVACIONES
- En cuanto el foco esté correctamente conectado a la red eléctrica, durante el proceso de arranque se mostrarán de forma consecutiva en pantalla el mensaje «Software Update Please Wait» (solo para servicio técnico), «Welcome to Cameo» (Bienvenidos a Cameo), así como la denominación de modelo y la versión del software. Después de este procedimiento, el foco estará listo para funcionar y se iniciará en el último modo operativo activado.
- Tras unos 30 segundos de inactividad también se vuelve automáticamente a la pantalla principal. Pulse MENU brevemente para subir un nivel desde el submenú.
- Desde la pantalla principal, es posible girar la imagen 180° pulsando brevemente▲.
- Para modificar un valor rápidamente (p. ej., la dirección de inicio DMX), mantenga pulsado ▲ o ▼.
PANTALLA PRINCIPAL DEL MODO DMX
En la pantalla se muestra DMX Address y la dirección inicial DMX ajustada actualmente (en el ejemplo, 001).
DMX Address 001

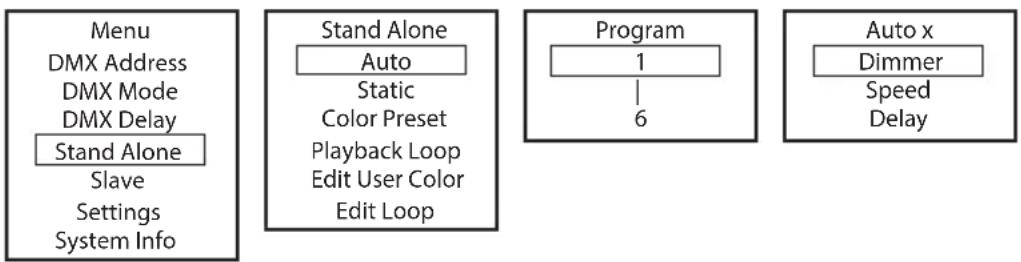

PANTALLA PRINCIPAL DEL MODO AUTÓNOMO
En la pantalla se muestra el modo autónomo activado actualmente (Mode Auto, Mode Static, Mode Color Preset, Mode Loop).
Mode Auto
Mode Static
Mode Color Preset
Mode Loop
PANTALLA PRINCIPAL DEL MODO ESCLAVO
En la pantalla se muestra Mode Slave.
Mode Slave
CONFIGURAR LA DIRECCIÓN INICIAL DMX (DMX Address)
Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, utilice los botones ▲ o ▼para seleccionar la opción DMX Address del menú y confirme con ENTER. Ajuste ahora la dirección inicial DMX como desee con los botones ▲o ,▼ confirme el ajuste con ENTER (el valor más alto dependerá del modo operativo DMX ajustado).


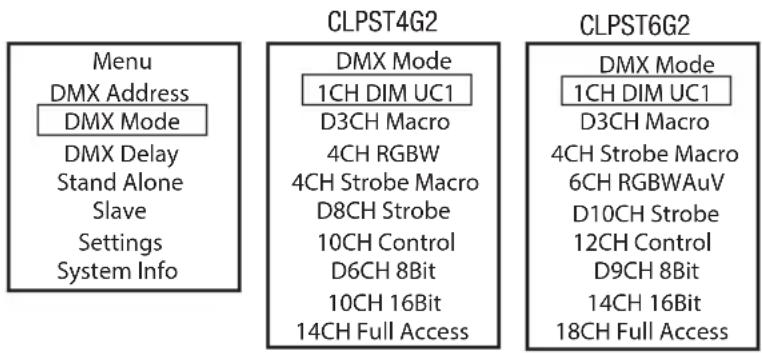

CONFIGURAR EL MODO OPERATIVO DMX (DMX Mode)
Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, utilice los botones ▲ o ▼para seleccionar la opción DMX Mode del menú y confirme con ENTER. Nuevamente con los botones ▲o , seleccione el modo DMX deseado y confirme con ENTER (los modos operativos DMX con canal de DMX Delay están señalizados con una «D»). Encontrará las tablas con la asignación de canales de los distintos modos DMX en la sección CONTROL DMX de este manual.
Con la función DMX Delay se puede crear un efecto de luces en movimiento de manera sencilla con cualquier cantidad de focos del mismo modelo y con la misma versión de software, lo que normalmente solo se podría hacer con un controlador DMX adecuado y mucha programación. Para ello, todos los focos integrados (mismo modelo, misma versión del software) se ajustan en el mismo modo DMX con canal de DMX Delay y se controlan con la misma dirección inicial DMX.
Ajuste de la función DMX Delay:
Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, utilice los botones ▲ y ▼para seleccionar la opción del menú DMX Delay y confirme dos veces con ENTER.
Asigne los focos a uno de hasta 24 grupos (más grupo 0) según desee. También es posible asignar varios focos a un mismo grupo. El número de grupo es a su vez el factor por el que se multiplica el tiempo de Delay ajustado en el controlador DMX. Confirme cada ajuste con ENTER.
El tiempo de Delay (tiempo de retardo de la señal DMX) se ajusta mediante un controlador DMX en el canal de DMX Delay individual del modo operativo DMX correspondiente (de 0,0 s a 2,0 s en pasos de 0,1 s).
Ejemplo de configuración:
MODO AUTÓNOMO AUTO
Los 6 programas automáticos disponibles constan de secuencias de cambio de colores fijas y en parte son escenas aleatorias. El brillo y la velocidad operativa se pueden ajustar por separado para cada programa.
Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, utilice los botones ▲ o ▼para seleccionar la opción Stand Alone del menú, confirme con ENTER. Seleccione después Auto, confirme con ENTER, seleccione el programa deseado y confirme de nuevo con ENTER.
A continuación llegará al submenú que permite ajustar las opciones de submenú (consulte la tabla, selección con los botones ▲y ;▼confirmación con ENTER; modificación de valores con los botones ▲y ;▼confirmación con ENTER). Los ajustes se hacen por separado para cada programa y se mantienen incluso después de reiniciar el equipo.
| Dimmer Ajuste del brillo 0 - 100 | |
| Speed Ajuste de la velocidad operativa 0 - 100 | |
| Delay Ajuste del tiempo de retardo para las unidades esclavas | 0,0-2,0 s |
MODO AUTÓNOMO STATIC
De forma similar a la configuración con un equipo de control DMX, el modo autónomo Static permite ajustar las funciones de atenuación (Dimmer), estrobo (Strobe), R, G, B y W (CLPST4G2) o R, G, B, W, A y UV (CLPST6G2) directamente en el equipo. De esa forma, se podrá crear una escena personalizada sin necesidad de un equipo de control DMX adicional.
Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, utilice los botones ▲ y ▼para seleccionar la opción del menú Stand Alone y confirme la selección con ENTER. Seleccione después Static y confirme de nuevo la selección con ENTER. Ahora, con los botones ▲y , seleccione la opción de menú que desee editar y confirme con ENTER. Ajuste el valor deseado con ▲y ▼Confirme todos los ajustes realizados con ENTER.
CLPST4G2 CLPST6G2
| MenuDMX AddressDMX ModeDMX DelayStand AloneSlaveSettingsSystem Info | Stand AloneAutoStaticColor PresetPlayback LoopEdit User ColorEdit Loop | StaticDimmer 000 - 100Strobe 000 - 255Red 000 - 100Green 000 - 100Blue 000 - 100White 000 - 100 | StaticDimmer 000 - 100Strobe 000 - 255Red 000 - 100Green 000 - 100Blue 000 - 100White 000 - 100Amber 000 - 100UV 000 - 100 |
MODO AUTÓNOMO COLOR PRESET
Están disponibles 15 presets de colores diferentes más 4 presets de usuario ajustables individualmente. El brillo y el efecto estrobo se pueden ajustar de forma general.
Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, utilice los botones ▲ y ▼ para seleccionar la opción del menú Stand Alone y confirme la selección con ENTER. Seleccione después Color Preset y confirme de nuevo la selección con ENTER. Ahora, utilice los botones ▲ y ▼ para seleccionar la opción de menú con el preset activado actualmente y confirme con ENTER. A continuación se puede seleccionar el preset deseado con los botones ▲ y ▼; confirme la selección con ENTER. Ahora, seleccione Dimmer (brillo) o Strobe (estrobo) con los botones ▲ y , confirme con ENTER y realice los ajustes deseados. Confirme todos los ajustes realizados con ENTER.
Los ocho presets de usuario disponibles en el modo autónomo Color Preset se pueden editar individualmente. Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, utilice los botones ▲ y ▼para seleccionar la opción del menú Stand Alone y confirme la selección con ENTER. Seleccione después Edit User Color y confirme de nuevo. Seleccione el preset deseado con los botones ▲y ▼confirme con ENTER. Ahora, cree una mezcla de colores individual de rojo, verde, azul y blanco (CLPST4G2) o rojo, verde, azul, blanco, ámbar y UV (CLP-ST6G2) con valores de 0 a 100 (seleccione el color con ▲y , confirme con ENTER, modifique el valor con ▲y , confirme con ENTER).
CLPST4G2 CLPST6G2
| MenuDMX AddressDMX ModeDMX DelayStand AloneSlaveSettingsSystem Info | Stand AloneAutoStaticColor PresetPlayback LoopEdit User ColorEdit Loop | Edit User Color1234 | User Color xRed 000 - 100Green 000 - 100Blue 000 - 100White 000 - 100 | User Color xRed 000 - 100Green 000 - 100Blue 000 - 100White 000 - 100Amber 000 - 100UV 000 - 100 |
EDITAR LOOP (Edit Loop)
El brillo, la duración de paso y el tiempo de superposición se pueden ajustar por separado en los cuatro Loops. Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, utilice los botones ▲ y ▼para seleccionar la opción del menú Stand Alone y confirme la selección con ENTER. Seleccione después Edit Loop y confirme de nuevo. Ahora, seleccione el Loop deseado con los botones ▲y ▼para editarlo y confirme con ENTER.
| MenuDMX AddressDMX ModeDMX DelayStand AloneSlaveSettingsSystem Info | Stand AloneAutoStaticColor PresetPlayback LoopEdit User ColorEdit Loop | Edit Loop1234 | Loop xDimmer 0 - 100t-Step 0 - 255t-Fade 0 - 255Step 1|Step 8 |
Seguidamente se abre el submenú que permite ajustar las siguientes opciones del submenú (consulte la tabla, seleccione con ▲y , confirme con ENTER, cambie el valor o el estado con y▲▼, confirme con ENTER). Los ajustes se hacen por separado para cada Loop y se mantienen incluso después de reiniciar el equipo.
| Edit Loop (Loop 1 - Loop 4) | ||
| Dimmer Ajuste del | brillo 0 - 100 | |
| t-Step Ajuste de la | duración de paso 0 - 255 | |
| t-Fade Ajuste del ti | tiempo de superposición 0 - 255 | |
| Step 1 15 colores | de Color Preset Red – Cold White | |
| 4 colores de User Color User Color 1 - User Color 4 | ||
| Blackout Black | ||
| Step 2 " " | ||
| Step 3 15 colores | de Color Preset Red – Cold White | |
| 4 colores de User Color User Color 1 - User Color 4 | ||
| Blackout Black | ||
| Saltar paso Skip Step | ||
| Step 4 " " | ||
| Step 5 " " | ||
| Step 6 " " | ||
| Step 7 " " | ||
| Step 8 " " | ||
MODO ESCLAVO
Modo esclavo estándar: Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, con los botones ▲ y ▼ seleccione la opción del menú Slave, confirme con ENTER, seleccione el grupo de esclavos 0 (Slave Group 0) y vuelva a confirmar con ENTER. Conecte las unidades esclava y maestra (del mismo modelo y de la misma versión de software) mediante un cable DMX y active en la unidad maestra uno de los modos autónomos (Auto, Static, Color Preset, Play Loop). A partir de ese momento, la unidad esclava estará exactamente sincronizada con la unidad maestra.
Modo esclavo ampliado: Si en el modo maestro/esclavo desea controlar las unidades esclavas mediante uno de los modos autónomos Auto o Playback Loop, es posible transmitir la señal de control con retardo en hasta 24 niveles, el retardo se ajusta en la opción de submenú Delay del modo autónomo correspondiente, el factor de retardo se ajusta en el menú Slave del foco correspondiente. Así se puede crear un efecto de luces en movimiento de manera sencilla con un gran número de focos del mismo modelo y con la misma versión de software, que de normal solo se podría hacer con un controlador DMX adecuado y mucha programación.
Asigne los focos a uno de hasta 24 grupos (más grupo 0) según desee. También es posible asignar varios focos a un mismo grupo. El número de grupo es a su vez el factor por el que se multiplica el tiempo de Delay ajustado en la unidad maestra.
Ejemplo de configuración:
CONFIGURACIÓN DEL SISTEMA (Settings)
Partiendo de la pantalla principal, al pulsar MENU se accede al menú principal. Ahora, utilice los botones ▲ y ▼para seleccionar la opción del menú Settings y confirme la selección con ENTER.
| Settings | ||||
| Disp Rev = | Gir | ar la imagen en pantalla | Off Giro de la | imagen en pantalla desactivado |
| On Giro de 1 | 80° de la imagen en pantalla (por ejemplo, para montajes en altura) | |||
| Display Off Timer | = | Retroiluminación de la pantalla | Off after 20s | Desactivación tras aproximadamente 20 segundos sin actividad |
| Always On Permanentemente activada | ||||
| Signal Fail | = | Estado operativo en caso de interrupción de la señal DMX | Hold Se mantendrá el último comando | |
| Blackout Activa el apagón | ||||
| Fade Desvanecimiento de 10 segundos hasta apagón | ||||
| User Color 1 | Se activa User Color 1 | |||
| PWM = Frecuencia de la modulación por ancho de pulsos (PWM) de los LED | 650 Hz, 1530 Hz, 3600 Hz, 12 000 Hz, 18 900 Hz, 25 000 Hz | Selección de la frecuencia de la modulación por ancho de pulsos (PWM) de los LED | ||
| Dimmer Curve | = | Curva de atenuación Linear | La intensidad luminosa aumentará de forma lineal con el valor DMX | |
| Exp (exponencial) | La intensidad luminosa permite un ajuste fino en el rango inferior de valores DMX y un ajuste aproximado en el rango superior de valores DMX | |||
| Logarithmic | La intensidad luminosa podrá configurarse de forma aproximada en el rango inferior de valores DMX y de forma precisa en el rango superior de valores DMX | |||
| S-Curve La intensidad luminosa podrá configurarse de forma precisa en los rangos inferior y superior de valores DMX y de forma aproximada en el rango medio de valores DMX | ||||
| Dimmer Response | = | Respuesta de atenuación | Led El proyector reaccionará de forma brusca a las modificaciones del valor DMX | |
| Halogen El proyector se comportará de manera parecida a un proyector halógeno con modificaciones del brillo suaves | ||||
| Calibra-tion | = Calibración del color User | Cali-bration | Calibración individual de colores. Ajuste del brillo de R, G, B y W (CLPST4G2) o R, G, B, W, A y UV (CLPST6G2) para todos los modos operativos con valores de 0 a 255 | |
| RAW CLPST4 | G2: R, G, B y W con valor máximo de 255CLPST6G2: R, G, B, W, A y UV con valor máximo 255 | |||
| Fan Mode | = Control de los ventila-dores | Auto Fan Regulación automática de la potencia de los ventiladores | ||
| Fan Off Ventilador desactivado con brillo muy reducido | ||||
| Silent Fan Velocidad del ventilador baja y constante con brillo reducido, si fuese necesario | ||||
| Load Default | = Restablecer los ajustes Factory Restablecer los ajustes de fábrica: realizar el restablecimiento con ENTER, cancelar con MENU | |||
| Edit Default | = Guardar todos los ajustes del sistema en 3 presets individuales | Preset A Guardar con ENTER | ||
| Preset B Guardar con ENTER | ||||
| Preset C Guardar con ENTER | ||||
INFORMACIÓN DEL SISTEMA (System Info)
Partiendo de la pantalla principal, al pulsar MODE, se accede al menú principal. Ahora, utilice los botones ▲ y ▼para seleccionar la opción System Info del menú y confirme con ENTER.
| System Info | ||||
| Firmware = Visualización del firmwa-re del dispositivo | Software V1.x | |||
| Temperature = Visualización de la temperatura de la unidad LED | Temperature xxx°C / xxx°F | |||
| Unidad de temperatura | °C (= visualización en grados Celsius) | |||
| °F (= visualización en grados Fahrenheit) | ||||
| Op Hours = Visualización del tiempo de funcionamiento | Op. Hours xxxx:xxh | Visualización del tiempo de funcionamiento total en horas y minutos | ||
INSTALACIÓN Y MONTAJE
PELIGRO: El montaje en altura requiere mucha experiencia, incluido el cálculo de los valores límite de la carga de trabajo, el material de instalación utilizado y las comprobaciones de seguridad periódicas de todos los materiales de instalación y focos. Si no está cualificado para ello, no intente realizar la instalación por su cuenta, recurra a una empresa profesional. Existe un riesgo de aflojamiento y caída de equipos montados y asegurados de forma incorrecta. Esto puede provocar lesiones graves o incluso la muerte de personas.

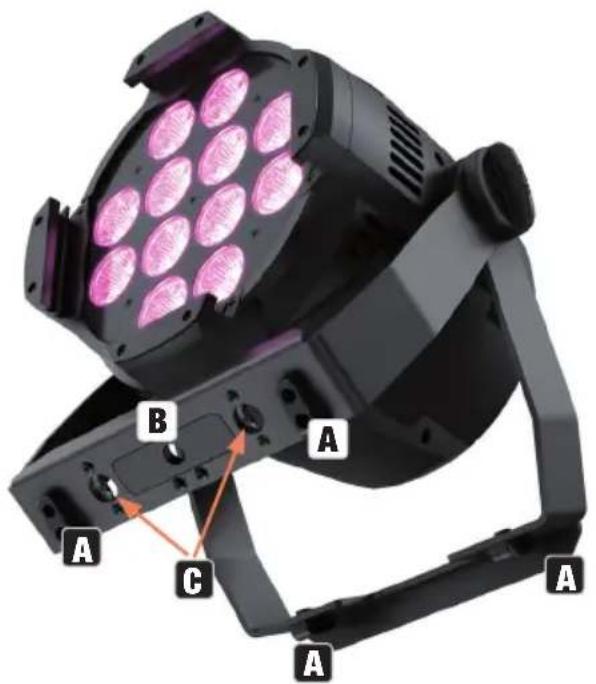

Gracias al cómodo soporte doble, el foco puede instalarse en un lugar adecuado sobre una superficie nivelada. Los pies de goma evitan los arañazos en las superficies y proporcionan un apoyo seguro (A). El montaje en un travesaño se realiza con una abrazadera apta para travesaño. Esta abrazadera se fija en el soporte de montaje (B). Se puede fijar un soporte omega opcional a la abrazadera en U para el montaje en travesaño (C). Las abrazaderas para travesaño correspondientes se pueden pedir por separado. Asegúrese de acoplar bien el equipo y de fijar el foco con un cable de seguridad adecuado en la anilla de seguridad situada en la parte posterior del foco (D). Afloje los dos tornillos de manejo en los laterales del foco (D) para ajustar la dirección de dispersión en el plano vertical y vuelva a apretar los dos tornillos de manejo tras el ajuste.


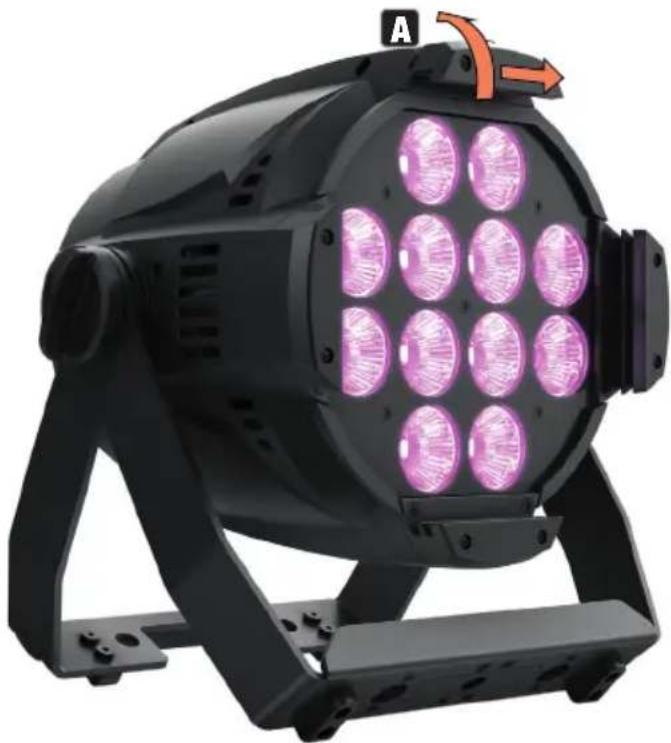

Para montar el portafiltros (o la visera disponible opcionalmente), deslice primero el soporte de seguridad con resorte en la parte superior del foco hacia la derecha para desbloquearlo y, a continuación, pliéguelo hacia arriba (figura A). Deslice el portafiltros (o la visera disponible opcionalmente) desde arriba en las ranuras de los soportes laterales e inferiores.
Vuelva a plegar el soporte de seguridad con resorte en la parte superior del foco asegurándose de que encaje correctamente.
CUIDADO, MANTENIMIENTO Y REPARACIÓN
Para garantizar el correcto funcionamiento del equipo a largo plazo, este se debe revisar periódicamente y reparar en caso necesario. Las necesidades de cuidado y mantenimiento dependen de la intensidad y el entorno de uso.
Por lo general, recomendamos realizar una inspección visual antes de cada puesta en marcha. Además, recomendamos llevar a cabo todas las medidas de mantenimiento que se indican a continuación cada 500 horas de funcionamiento o, en el caso de un uso menos intensivo, después de un año como máximo. En caso de defectos debidos a un mantenimiento insuficiente, la garantía puede verse limitada.
CUIDADOS (que puede realizar el usuario)
¡ADVERTENCIA! Antes de realizar cualquier tarea para mantener cuidado el equipo, desconectar la alimentación eléctrica y, si es posible, todas las conexiones del equipo.
¡AVISO! Un cuidado inadecuado puede provocar daños en el equipo e incluso su destrucción.
- Limpiar las superficies de la carcasa con un paño limpio y húmedo. Asegurarse de que no pueda penetrar humedad en el equipo.
- Limpiar periódicamente las aberturas de entrada y salida de aire para evitar que se acumule polvo y suciedad. Si se va a utilizar aire comprimido, hay que asegurarse de que el equipo no sufra daños (p. ej., los ventiladores deben bloquearse en este caso).
- Los cables y los contactos deben limpiarse regularmente para evitar que acumulen polvo y suciedad.
- En general, no deben utilizarse detergentes ni agentes abrasivos para el cuidado, ya que podrían dañar el acabado de la superficie.
- En general, los equipos deben almacenarse en un lugar seco y protegidos del polvo y la suciedad.
MANTENIMIENTO Y REPARACIÓN (solo personal técnico)
¡PELIGRO! Hay piezas conductoras de tensión en el interior del equipo. Incluso después de desconectar la alimentación eléctrica, puede haber tensión residual en el equipo, por ejemplo, por condensadores cargados.
¡AVISO! En el equipo no hay componentes que pueda reparar el usuario.
¡AVISO! El mantenimiento y las reparaciones solo podrán ser llevadas a cabo por personal especializado autorizado por el fabricante. En caso de duda, consulte al fabricante.
¡AVISO! Los trabajos de mantenimiento realizados indebidamente pueden afectar al derecho de garantía.
DATOS TÉCNICOS
| Número de artículo CLPST4G2 CLPST6G2 | ||
| Categoría de producto Luz LED estática Luz LED estática | ||
| Tipo Studio PAR Studio PAR | ||
| Fuente de luz 12 luces LED RGBW 4 en 1 de 8 W SMD | 12 luces LED RGBWWuV 6 en 1 de 12 W SMD | |
| Flujo luminoso 4620 lm a Full On 4675 lm a Full On | ||
| Lente/óptica 12 lentes de acrílico 12 lentes de acrílico | ||
| Frecuencia de modulación de pulso | 650 Hz; 1530 Hz; 3600 Hz; 12000 Hz; 18900 Hz; 25000 Hz | 650 Hz; 1530 Hz; 3600 Hz; 12000 Hz; 18900 Hz; 25000 Hz |
| Resolución del atenuador 16 bits 16 bits | ||
| CRI | >72 | >74 |
| Ángulo de haz/ángulo de campo | 15° / 29° | 21° / 35° |
| Espectro de colores | R: 630 nm; G: 519 nm; B: 458 nm; W: 6980 K | R: 630 nm; G: 523 nm; B: 461 nm; blanco: 7115 K; A: 595 nm; UV: 400 nm |
| Modos de control de color | Directo (RGBW); presets de color | Directo (RGBAWuV); presets de color |
| Opciones de control | DMX; RDM; listo para Wireless-DMX (stick iDMX disponible opcionalmente); Stand Alone; maestro-esclavo | DMX; RDM; listo para Wireless-DMX (stick iDMX disponible opcionalmente); Stand Alone; maestro-esclavo |
| Conectores físicos de datos | Entrada/salida XLR de 3 pines; ranura para stick iDMX | Entrada/salida XLR de 3 pines; ranura para stick iDMX |
| Modos DMX | 1 CH; 3 CH; 4 CH; 4 CH; 6 CH; 8 CH; 10 CH; 10 CH; 14 CH | 1 CH; 3 CH; 4 CH; 6 CH; 9 CH; 10 CH; 12 CH; 14 CH; 18 CH |
| Funciones DMX | Atenuador; estrobo; R; G; B; W; presets de color; ajustes; EZ-Chase | Atenuador; estrobo; R; G; B; A; W; UV; presets de color; ajustes; EZ-Chase |
| Stand Alone | Auto; estático; preset; bucle | Auto; estático; preset; bucle |
| Ajustes del sistema | Pantalla; fallo de señal; curva de atenuación; respuesta de atenuación; modulación de pulso; calibración; modo de ventilador; predeterminado | Pantalla; fallo de señal; curva de atenuación; respuesta de atenuación; modulación de pulso; calibración; modo de ventilador; predeterminado |
| Interfaz de usuario 4 botones: MENÚ; ENTER; ARRI-BA; ABAJO | 4 botones: MENÚ; ENTER; ARRI-BA; ABAJO | |
| Pantalla OLED de 2 filas OLED de 2 filas | ||
| Clasificación IP IP 20 para uso en interiores IP 20 para uso en interiores | ||
| Clasificación de temperatu- -10 °C-40 °C -10 °C-40 °Cra ambiente | ||
| Humedad <80 % sin condensación <80 % sin condensación | ||
| Refrigeración Ventilador apagado; Auto; Silent Ventilador apagado; Auto; Silent | ||
| Tensión de funcionamiento 100 V CA-240 V CA; 50 Hz-60 Hz | 100 V CA-240 V CA; 50 Hz-60 Hz | |
| Corriente máx. | 0,38 A a 230 V; 0,67 A a 110 V | 0,54 A a 230 V; 1,09 A a 110 V |
| Corriente de irrupción | 13,3 A | 13,3 A |
| Consumo eléctrico máx. | 87 W a 230 V; W 74 a 110 V | 124 W a 230 V; W 120 a 110 V |
| Fusible | T2A | T2A |
| Cos Phi | 0,990 | 0,998 |
| Distancia mínima respecto a la superficie iluminada | 0,5 m | 0,5 m |
| Distancia mínima respecto a materiales inflamables normales | 0,5 m | 0,5 m |
| Conectores de alimentación | ENTRADA: Power Twist azul; SALIDA: Power Twist blanco | ENTRADA: Power Twist azul; SALIDA: Power Twist blanco |
| Conexión eléctrica | 27 unidades a 230 V / 15 unidades a 110 V | 20 unidades a 230 V / 9 unidades a 110 V |
| Carcasa | Fundición de aluminio, con recubrimiento de polvo negro | Fundición de aluminio, con recubrimiento de polvo negro |
| Dimensiones: altura/ancho/fondo | Generales: 360 x 245 x 314 / Montaje en el suelo: 328 x 267 x 314 | Generales: 360 x 245 x 314 / Montaje en el suelo: 328 x 267 x 314 |
| Peso | 4,9 kg | 4,9 kg |
DISTANCIA MÍNIMA CON RESPECTO A LA SUPERFICIE ILUMINADA
-- 0,5 m
Este símbolo con indicación de distancia en metros (m) indica la distancia mínima de la lámpara con respecto a la superficie iluminada. En este ejemplo, la distancia es de 0,5 m. El valor válido para este equipo se puede consultar en los datos técnicos de estas instrucciones y en la impresión en la carcasa.
DISTANCIA MÍNIMA CON RESPECTO A MATERIALES NORMALMENTE IN- FLAMABLES
0,5 m
Este símbolo con indicación de distancia en metros (m) indica la distancia mínima del equipo con respecto a materiales normalmente inflamables. En este ejemplo, la distancia es de 0,5 m. El valor válido para este equipo se puede consultar en los datos técnicos de estas instrucciones.
ELIMINACIÓN
Embalaje:
- Los embalajes se pueden llevar a reciclar a través de las vías de eliminación habituales.
- Separe el embalaje conforme a las leyes de eliminación de residuos y las normativas sobre reciclaje de tu país.
Equipo:
- Este equipo está sujeto a la Directiva europea sobre residuos de aparatos eléctricos y electrónicos, en su versión actual. Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos. Los equipos usados no se deben desechar junto con la basura doméstica. Los equipos usados se deben desechar a través de una empresa de gestión de residuos autorizada o de un sistema municipal de eliminación de residuos. Tenga en cuenta la normativa vigente en su país.
- Respete todas las normativas y leyes vigentes de su país relativas a la eliminación de residuos.
- Los clientes particulares recibirán información sobre las posibilidades de eliminación ecológica a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.
DECLARACIONES DEL FABRICANTE
GARANTÍA DEL FABRICANTE Y EXENCIÓN DE RESPONSABILIDAD
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach (Alemania) / Correo electrónico: info@adamhall.com /
Encontrará las condiciones actuales de la garantía y el texto sobre la exención de responsabilidad en la siguiente página web:
Para reparaciones, póngase en contacto con su distribuidor.
CONFORMIDAD CE
Adam Hall GmbH declara que este producto es conforme con las siguientes directivas (en la medida en que sean pertinentes):
Directiva sobre baja tensión (LVD) (2014/35/UE)
Directiva sobre compatibilidad electromagnética (EMC) (2014/30/UE)
Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (RoHS) (2011/65/UE)
Directiva sobre la comercialización de equipos radioeléctricos (RED) (2014/53/UE)
DECLARACIÓN DE CONFORMIDAD CE
Las declaraciones de conformidad para productos sujetos a las directivas LVD, CEM y RoHS pueden solicitarse a info@adamhall.com. Las declaraciones de conformidad de los productos sujetos a la directiva RED pueden descargar-se en www.adamhall.com/compliance/.
ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.
