Produkttyp	Professionelle Windmaschine
Marke	Cameo
Modell	Instant Air 2000 Pro
Referenz	CLIA2000PRO
Maximaler Luftstrom	56 m³/min
Luftgeschwindigkeit	12 m/s
Lüfterdrehzahl	440-2500 U/min
Lüfterdurchmesser	310 mm
DMX-Eingänge	XLR männlich 3-polig und 5-polig
DMX-Ausgänge	XLR weiblich 3-polig und 5-polig
DMX-Modus	1 Kanal
Steuerung	DMX512, manuell, Funkfernbedienung (433 MHz)
Bedienelemente	START/STOP (MODE), UP, DOWN (beleuchtet)
Anzeige	3-stellige LED-Anzeige
Betriebsspannung	230 V AC / 50 Hz
Leistungsaufnahme	250 W
Sicherung	T3.15 AL / 250 V (5 x 20 mm)
Umgebungstemperatur Betrieb	0 °C bis 40 °C
Relative Luftfeuchtigkeit	< 85 %, nicht kondensierend
Gehäusematerial	Metall, schwarz
Abmessungen (Durchmesser × Höhe mit Standfuß)	385 × 515 mm
Gewicht	8,6 kg
Enthaltenes Zubehör	Netzkabel CEE 7/7, Funkfernbedienung
Zusätzliche Merkmale	Tragegriff, verstellbarer Standfuß, vertikale Ausrichtung per Flügelschraube
Mindestabstand zu brennbaren Materialien	0,5 m
Abkühlzeit vor Handhabung	10 Minuten

Häufig gestellte Fragen - Instant Air 2000 Pro Cameo

Wie konfiguriere ich die DMX-Adresse der Maschine?

Bei fehlendem DMX-Signal zeigt das Display drei Striche. Verwenden Sie die Tasten UP und DOWN, um die Adresse von 001 bis 512 einzustellen. Zum schnellen Durchlaufen gedrückt halten. Bei vorhandenem DMX-Signal wird die aktuelle Adresse angezeigt.

Wie verwende ich den manuellen Modus?

Trennen Sie alle DMX-Kabel, um den DMX-Modus zu deaktivieren. Drücken Sie kurz die Taste START/STOP, um den Lüfter zu starten. Stellen Sie die Geschwindigkeit mit dem SPEED-Regler ein (linker Anschlag = min, rechter = max). Drücken Sie erneut START/STOP, um zu stoppen.

Wie verwende ich die Funkfernbedienung?

Trennen Sie die Maschine von allen DMX-Kabeln. Halten Sie START/STOP (MODE) etwa 5 Sekunden lang gedrückt, bis ein Punkt zwischen den ersten beiden Zeichen der Anzeige aufleuchtet. Verwenden Sie die Fernbedienung: A (Ein), B (Aus), C (Drehzahl erhöhen), D (Drehzahl verringern). Zum Deaktivieren halten Sie erneut START/STOP 5 Sekunden lang gedrückt.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Stecken Sie niemals Finger oder Gegenstände durch die Schutzgitter. Personen mit langen Haaren sollten Abstand halten. Sorgen Sie für freie Luftansaugung und vermeiden Sie das Ansaugen von Staub, Sand, Papier usw. Halten Sie einen Mindestabstand von 0,5 m zu brennbaren Materialien ein. Lassen Sie das Gerät nach Gebrauch 10 Minuten abkühlen, bevor Sie es handhaben.

Wie reinige ich die Windmaschine?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes Tuch für die Außenseite. Lassen Sie keine kleinen Gegenstände ins Innere gelangen. Die Schutzgitter dürfen nicht blockiert sein.

Kann ich die Maschine mit einem Standard-Netzkabel verwenden?

Das Gerät wird mit einem fest angeschlossenen Netzkabel und einem CEE 7/7-Stecker geliefert. Die erforderliche Spannung beträgt 230 V AC / 50 Hz. Wenn Sie ein anderes Kabel verwenden möchten, stellen Sie sicher, dass es geeignet ist und der Mindestquerschnitt der Leiter 1,5 mm² beträgt (Typ H05VV-F oder gleichwertig in der EU).

Was tun, wenn die Sicherung durchbrennt?

Ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs und Nennwerts: T3.15 AL / 250 V (5 x 20 mm). Wenn die Sicherung wiederholt durchbrennt, wenden Sie sich an eine autorisierte Reparaturwerkstatt.

Wie viele Geräte können in einer DMX-Kette verbunden werden?

Die Gesamtzahl der Geräte in einer DMX-Kette darf 32 nicht überschreiten. Das letzte Gerät muss mit einem Abschlusswiderstand (120 Ω, ¼ W) ausgestattet sein.

Welche Garantie gibt es und wo finde ich Reparaturen?

Die Garantiebedingungen sind auf der Website von Adam Hall verfügbar. Für Reparaturen kontaktieren Sie die Adam Hall GmbH ([e-mail], +49 (0)6081 / 9419-0). Das Gerät enthält keine vom Benutzer reparierbaren Teile.

Kann das Gerät im Freien verwendet werden?

Nein, das Gerät ist ausschließlich für den Innenbereich konzipiert (INDOOR USE ONLY). Setzen Sie es nicht Wasser, übermäßiger Feuchtigkeit oder Temperaturen außerhalb des Bereichs 0-40 °C aus.

BEDIENUNGSANLEITUNG Instant Air 2000 Pro Cameo

SICHERHEITSHINWEISE 10

EINFÜHRUNG 11

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 12

BEDIENUNG 13

AUFSTELLUNG 14

DMX TECHNIK 15

TECHNISCHE DATEN 16

HERSTELLERERKLÄRUNGEN 45

DMX STEUERUNG

FRANCAIS

MESURES PRÉVENTIVES 17

INTRODUCTION 18

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE

ET D'AFFICHAGE 19

COMMANDE 20

INSTALLATION 21

TECHNOLOGIE DMX 22

CARACTÉRISTIQUES TECHNIQUES 22

DÉCLARATIONS DU FABRICANT 23

PILOTAGE EN MODE DMX 45

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

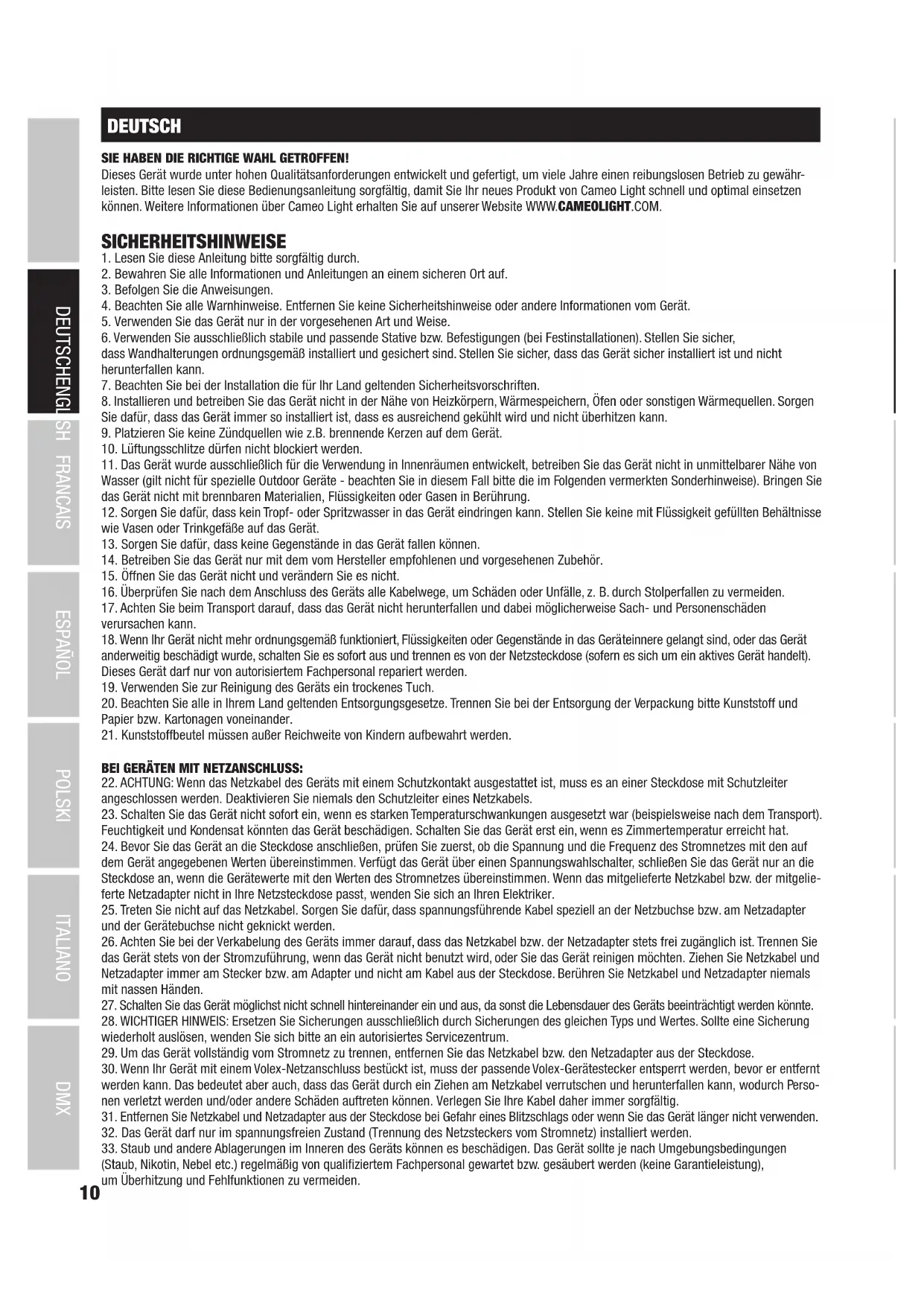

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

13. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

14. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF WINDMASCHINEN!

1. Niemals durch die Schutzgitter greifen, Verletzungsgefahr!
2. Stecken Sie niemals Gegenstände durch die Schutzgitter!
3. Besondere Vorsicht gilt bei Personen mit Langhaarfrisur, lange Haare können angesogen werden und sich im Ventilator verfangen, schwere Verletzungen können die Folge sein! Sorgen Sie dafür, dass sich Personen mit Langhaarfrisur nicht in unmittelbarer Nähe des Geräts aufhalten können!
4. Achten Sie darauf, dass Luft frei angesaugt werden kann.
5. Stellen Sie sicher, dass Staub, Sand, Papier, Kleidungsstücke, o.ä. nicht angesaugt werden können.

EINFÜHRUNG

INSTANT AIR PRO

CLIA2000PRO

STEUERUNGSFUNKTIONEN

1-Kanal DMX-Steuerung

Manueller Betrieb

Funk-Fernbedienung

EIGENSCHAFTEN

Professionelle Windmaschine. Robustes Metallgehäuse. Verstellbarer Standfuß. DMX-512-Steuerung. Manueller Betrieb. Steuerung per Funk-Fernbedienung. 3-Pol und 5-Pol DMX IN und OUT. Betriebsspannung 230V AC. Leistungsaufnahme 250W.

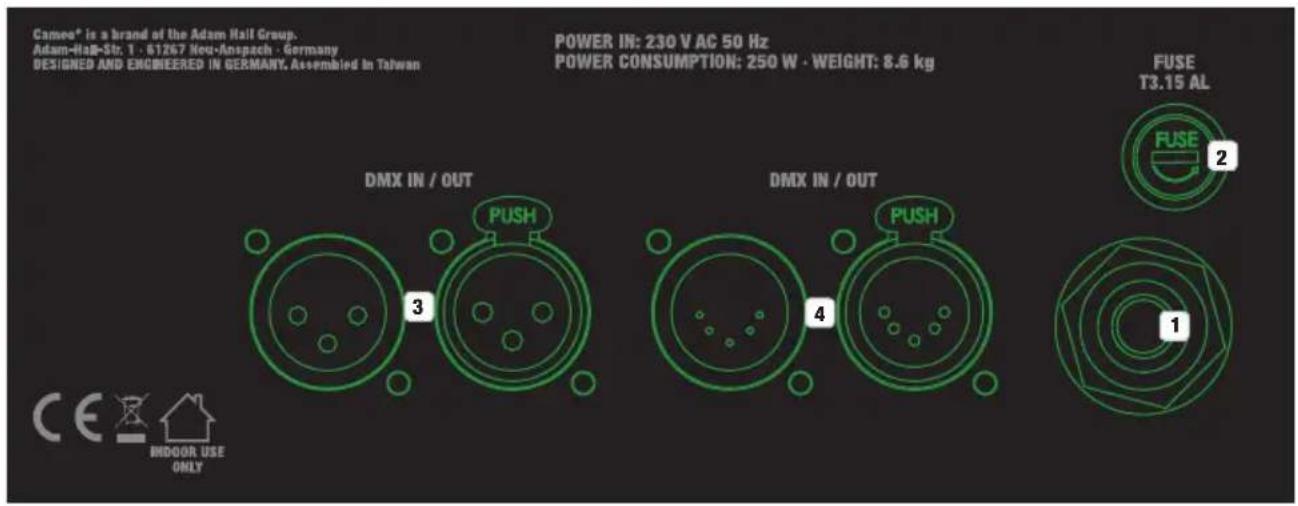

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

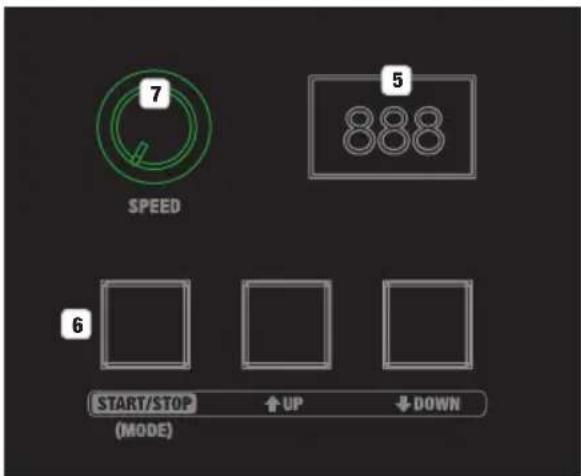

7 SPEED 5 888 6 START/STOP ↑ UP ↓ DOWN (MODE)

Cameo® is a brand of the Adam Hall Group. Adam-Hall-Str. 1 - 61267 Neu-Anspach - Germany DESIGNED AND ENGINEERED IN GERMANY, Assembled In Taiwan POWER IN: 230 V AC 50 Hz POWER CONSUMPTION: 250 W • WEIGHT: 8.6 kg FUSE T3.15 AL PUSH DMX IN / OUT 3 DMX IN / OUT 4 FUSE 2 CE INDOOR USE ONLY 1

1 POWER IN

Fest angeschlossenes Netzkabel mit CEE 7/7 Netzstecker.

2 FUSE

Sicherungshalter mit Sicherung. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten entsprechend des Aufdrucks auf dem Gerät! Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

3 DMX IN / OUT

3-Pol XLR-Buchsen (männlich = IN/ weiblich = OUT) zum Anschließen eines DMX-Kontrollgeräts und Weiterleiten des DMX-Steuersignals.

4 DMX IN / OUT

5-Pol XLR-Buchsen (männlich = IN / weiblich = OUT) zum Anschließen eines DMX-Kontrollgeräts und Weiterleiten des DMX-Steuersignals.

5 LED DISPLAY

Das dreistellige LED-Display zeigt die DMX-Adresse und die Menüpunkte für die manuelle Steuerung an.

6 BEDIENTASTEN

START/STOP (MODE): Starten und stoppen der manuellen Betriebsart. Aktivierung und Deaktivierung der Steuerung per Funk-Fernbedienung. UP und DOWN: DMX-Adresse einstellen.

7 SPEED

Drehregler zum Einstellen der Gebläsegeschwindigkeit in der manuellen Betriebsart und bei Steuerung über Fernbedienung.

BEDIENUNG

Nach dem Anschließen an das Stromnetz ist das Gerät sofort betriebsbereit. Die Bedientasten verfügen über eine Beleuchtung, welche beim Betätigen einer der Tasten automatisch eingeschaltet und nach circa 15 Sekunden ohne Betätigen der Bedientasten automatisch abgeschaltet wird. Liegt am Gerät ein DMX-Signal an, wird zwangsweise die DMX-Betriebsart aktiviert. ACHTUNG: Niemals durch die Schutzgitter greifen, Verletzungsgefahr! Stecken Sie niemals Gegenstände durch die Schutzgitter! Besondere Vorsicht gilt bei Personen mit Langhaarfrisur, lange Haare können angesogen werden und sich im Ventilator verfangen, schwere Verletzungen können die Folge sein!

DMX-STARTADRESSE EINSTELLEN

Beenden Sie ggf. die manuelle Betriebsart, indem Sie die Taste START/STOP (MODE) drücken. Liegt kein DMX-Signal an, werden nun im Display 3 Minuszeichen angezeigt, liegt ein Signal an, die DMX-Adresse. Stellen Sie die gewünschte DMX-Adresse mit Hilfe der Tasten UP und DOWN ein (001 - 512, Taste gedrückt halten, für schnelle Wertänderung). Die synchrone Ansteuerung mehrerer Geräte des gleichen Modells durch ein DMX-Steuergerät (z.B. DMX-Pult) erreichen Sie, indem Sie die Geräte auf die identische DMX-Startadresse einstellen und mit Hilfe von DMX-Kabeln verbinden. Die DMX-Tabelle mit der Kanalbelegung finden Sie in dieser Anleitung unter DMX STEUERUNG.

MANUELLER BETRIEB

Liegt ein DMX-Signal am Gerät an, ist der manuelle Betrieb nicht möglich, trennen Sie daher das Gerät von einem DMX-Verbund. Nutzen Sie nun die START/STOP-Taste um die manuelle Betriebsart zu aktivieren (kurz drücken). Die Gebläsegeschwindigkeit ändern Sie mit Hilfe des Drehreglers Nr. 7 von 1 bis 99 (Linksanschlag = minimale Geschwindigkeit, Rechtsanschlag = maximale Geschwindigkeit). Zum Beenden der manuellen Betriebsart drücken Sie wiederum die Taste START/STOP kurz.

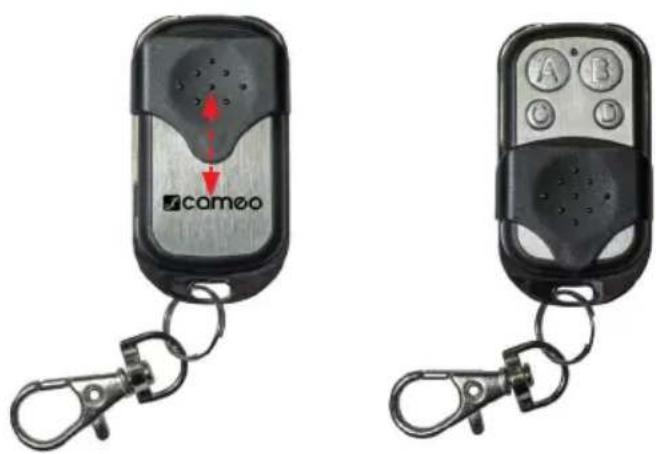

STEUERUNG PER FUNK-FERNBEDIENUNG

Trennen Sie die Windmaschine von einem DMX-Verbund. Drücken und halten Sie die Taste START/STOP (MODE) für die Dauer von circa 5 Sekunden, um die Steuerung per Fernbedienung zu aktivieren (Punkt zwischen 1. und 2. Stelle des Displays leuchtet). Die mitgelieferte Funk-Fernbedienung (433MHz) verfügt über eine verschiebbare Abdeckung, damit die Bedientasten vor versehentlicher Betätigung geschützt werden können. Schieben Sie die Schutzabdeckung zu diesem Zweck nach oben über die Bedientasten. Schieben Sie die Schutzabdeckung nach unten bis zum Anschlag, um die Bedientasten freizugeben und die Windmaschine mit Hilfe der Funk-Fernbedienung zu steuern. Die LED im Bedienfeld leuchtet auf, sobald eine der Bedientasten betätigt wird. Leuchtet die LED beim Betätigen nicht, muss die interne Batterie ausgetauscht werden, entfernen Sie hierfür die drei Schrauben auf der Rückseite der Fernbedienung (Batterietyp: 27A, 12V). Deaktivieren Sie die Steuerung über die Fernbedienung, indem Sie abermals die Taste START/STOP (MODE) drücken und für die Dauer von circa 5 Sekunden halten (Punkt zwischen 1. und 2. Stelle des Display erlischt).

Bedientasten

A - Ventilator starten
B - Ventilator stoppen
C - Drehzahl erhöhen
D - Drehzahl verringern

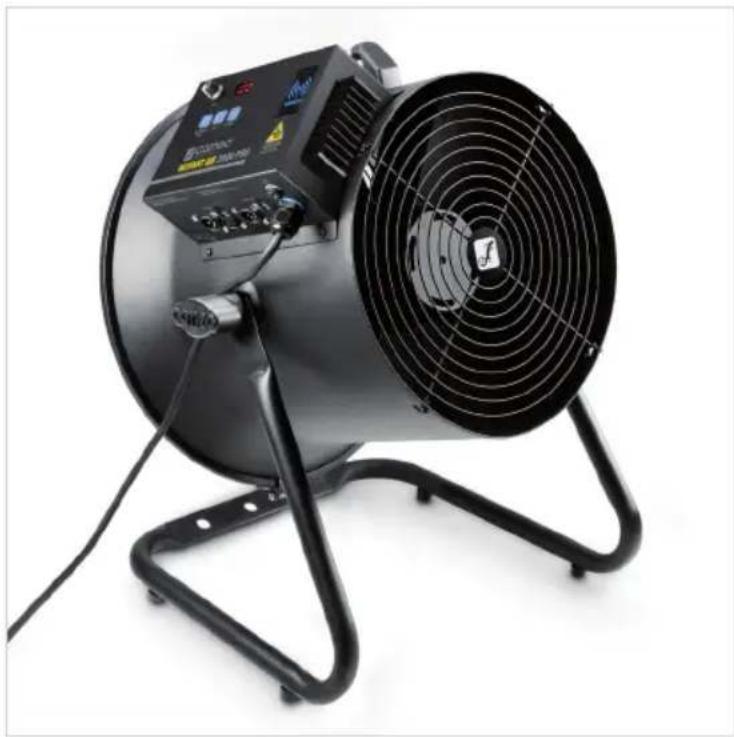

Dank des stabilen Standbügels und der vormontierten Gummifüße kann die Windmaschine an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Verstellung der Abstrahlrichtung auf vertikaler Ebene erfolgt mit Hilfe der beiden seitlich angebrachten Flügelschrauben.

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKÖPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).
2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):

1 3 2 Shield DMX + DMX -

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3

5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker:

5-Pol

XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Steckerbelegung

Pin 4 und 5 sind nicht belegt.

Steckerbelegung

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020

Pin 4 und 5 sind nicht belegt.

TECHNISCHE DATEN

Artikelnummer: CLIA2000PRO
Produktart: Windmaschine
Maximaler Luftdurchsatz: 56m3/min.
Luftgeschwindigkeit: 12 m/s
Lüfter Drehzahl: 440-2500 U/min
Lüfterdurchmesser: 310mm
DMX-Eingang: 3-Pol XLR männlich	5-Pol XLR männlich
DMX-Ausgang: 3-Pol XLR weiblich	5-Pol XLR weiblich
DMX-Modus:	1-Kanal
DMX Funktionen:	Gebläsesteuerung
Standalone Funktionen:	Gebläsesteuerung
Steuerung:	DMX512, Funk-Fernbedienung
Bedienelemente:	START/STOP (MODE), UP, DOWN (beleuchtet)
Anzeigeelemente:	3-stelliges LED-Display

Betriebsspannung: 230V AC / 50Hz

Leistungsaufnahme: 250W

Stromversorgungsanschluss: fest angeschlossenes Netzkabel mit CEE 7/7 Netzstecker

Sicherung: T3,15AL / 250V (5 x 20 mm)

Umgebungstemparatur in Betrieb: 0°C - 40°C

Relative Luftfeuchtigkeit: < 85%, nicht kondensierend

Gehäusematerial: Metall

Gehäusefarbe: schwarz

Abmessungen (∅ x H, mit Standfuß): 385 x 515mm

Gewicht: 8,6kg

Weitere Eigenschaften: Tragegriff, verstellbarer Standfuß inklusive

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFAC-TURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.
