BEDIENUNGSANLEITUNG Phantom F5 Cameo

SICHERHEITSHINWEISE 11

EINFÜHRUNG 13

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 13

BEDIENUNG 15

BEDIENUNG PER KABELFERNBEDIENUNG 16

AUFSTELLUNG UND MONTAGE 16

TECHNISCHE DATEN 17

HERSTELLERERKLÄRUNGEN 18

DMX STEUERUNG 51

FRANCAIS

MESURES PRÉVENTIVES 19

INTRODUCTION 21

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE

ET D'AFFICHAGE 21

COMMANDE 23

COMMANDE PAR TÉLÉCOMMANDE FILAIRE 24

INSTALLATION ET MONTAGE 24

CARACTÉRISTIQUES TECHNIQUES 25

DÉCLARATIONS DU FABRICANT 26

PILOTAGE EN MODE DMX 51

ESPAÑOL

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.
12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen

(Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

1. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.
2. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.
3. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.
4. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.
5. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF NEBELMASCHINEN!

1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für den Betrieb in Haushalten geeignet!
2. Verwenden Sie ausschließlich Cameo Nebelfluid (wasserbasierend) und füllen Sie niemals brennbare Flüssigkeiten in den Kanister! Explosionsgefahr!
3. Trennen Sie die Nebelmaschine vom Netz, bevor Sie den Kanister wechseln oder Nebelfluid auffüllen!
4. Betreiben Sie die Nebelmaschine ausschließlich in gut belüfteten Räumen!
5. Betreiben Sie die Nebelmaschine niemals unbeaufsichtigt!
6. Trennen Sie die Nebelmaschine vor dem Aufstellen und Montieren vom Netz und stellen Sie sicher, dass die Nebelmaschine vollständig abgekühlt ist.
7. Die Nebelaustrittsdüse wird im Betrieb sehr heiß. Berühren Sie die Austrittsdüse nicht während des Betriebs und halten Sie einen Mindestabstand von 50cm ein! Stellen Sie vor dem Reinigen und Transportieren sicher, dass das Gerät vollständig abgekühlt ist!
8. Der austretende Nebel ist sehr heiß! Richten Sie die Austrittsdüse niemals auf Personen und Tiere! VERBRENNUNGSGEFAHR!
9. Achten Sie darauf, dass sich Personen und Tiere nicht direkt unterhalb von Nebelmaschinen aufhalten dürfen! VERBRENNUNGSGEFAHR!
10. Richten Sie die Nebelaustrittsdüse niemals auf offene Flammen und brennbare Materialien!
11. Achten Sie darauf, dass andere elektrische Geräte und Steckdosen nie dem direkten Nebelstrahl ausgesetzt werden!
12. Vor der Nebelaustrittsdüse kann im Betrieb Flüssigkeitsansammlung durch Kondensat entstehen. Vorsicht, Rutschgefahr!
13. Gelegentlich können geringe Mengen Nebel während des Betriebs auch ohne Ansteuerung austreten, ebenso auch noch kurze Zeit nach dem Abschalten der Nebelmaschine.
14. Setzen Sie Personen mit Atemwegserkrankungen (z.B. Allergiker, Asthmatiker) niemals künstlichem Nebel aus.
15. Achten Sie beim Einsatz von Nebelmaschinen darauf, dass die Sichtweite im Raum nicht unter ca. 2 Meter sinkt, damit sich Personen im Raum noch sicher orientieren können.
16. Entleeren Sie den Fluidkanister vor einem Transport.
17. Austretender Nebel kann Rauchmelder auslösen.
18. Von Kindern fernhalten!

EINFÜHRUNG

PROFESSIONELLE NEBELMASCHINE

CLPHANTOMF5

STEUERUNGSFUNKTIONEN

1-Kanal und 3-Kanal DMX-Steuerung

Kabelfernbedienung

EIGENSCHAFTEN

Professionelle Nebelmaschine für wasserbasiertes Nebelfluid. DMX-Steuerung. Kabelfernbedienung inklusive.

Betriebsspannung 230 V AC / 50-60 Hz. Leistungsaufnahme 1450 W.

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

cameo 3 POWER 7 8 NOTE OUTER IN TIME 4 FUSE REMOTE DMX OUT DMX IN 1 2 FUSE FBA / 250 V POWER IN : AC 230 V 50 Hz POWER CONSUMPTION: 1450 W WEIGHT: 7.9 Kg 9 Camoco® is a registered brand of the Adam Hall Group Adam-Bull-Str. 1, 61587 Re-Approach, Germany DESIGNED AND ENGINEERED IN CEREMY. Assemblyed in Pkt

1 POWER IN

Fest angeschlossenes Netzkabel mit CEE 7/7 Netzstecker.

2 FUSE

Sicherungshalter für 5 x 20 mm Feinsicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (siehe Aufdruck auf dem Gehäuse). Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

3 EIN / AUS

Ein- bzw. Ausschalter für die Spannungszufuhr des Geräts.

4 REMOTE

Weibliche 5-Pol DIN-Buchse zum Anschließen der Kabelfernbedienung (im Lieferumfang).

DMX IN

Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Controllers.

DMX OUT

Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals.

LED DISPLAY

4-stelliges LED-Display für die Anzeige der DMX-Startadresse und weiteren Informationen.

BEDIENTASTEN

MODE - Drücken Sie auf MODE, um ins Bearbeitungsmenü zu gelangen und wiederum auf MODE, um die DMX-Startadresse im Display anzeigen zu lassen.

ENTER - Drücken Sie auf ENTER, um im Bearbeitungsmenü eine Ebene tiefer zu gelangen und um Wert- bzw. Statusänderungen zu bestätigen.

UP / DOWN - Verwenden Sie die Tasten UP und DOWN, um einen Wert, wie z.B. die DMX-Startadresse, bzw. den Status in einem Menüpunkt zu verändern.

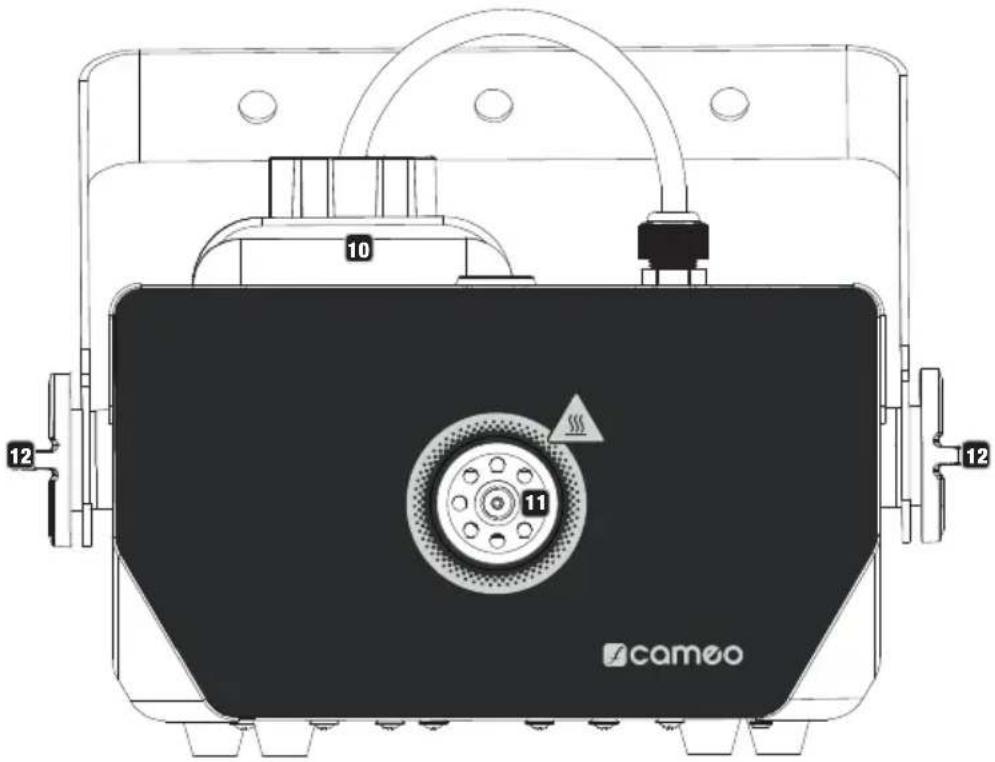

SICHTFENSTER

Sichtfenster für die Kontrolle des Kanisterfüllstands. Für eine erleichterte Füllstandskontrolle ist der Kanister beleuchtet. In der Aufheizphase leuchten rote LEDs permanent, ist die Aufheizphase abgeschlossen und das Gerät betriebsbereit, leuchten blaue LEDs.

10 12 11 12 cambo

KANISTER

Fluidkanister mit Schraubdeckel und Ansaugschlauch. Der Sinterfilter am Ende des Ansaugschlauchs sorgt dafür, dass Schmutzpartikel nicht in das System gelangen und dass das Schlauchende stets am tiefsten Punkt des Kanisters liegt. Trennen Sie die Nebelmaschine vor dem Befüllen des Kanisters allpolig vom Netz (Netzstecker ziehen). Um Brandverletzungen zu vermeiden, lassen Sie die Nebelmaschine nun ausreichend abkühlen. Schrauben Sie den Deckel vom Kanister und füllen geeignetes Nebelfluid ein, achten Sie dabei darauf, dass Nebelfluid nicht in das Gerät gelangen kann (Kanister aus der Nebelmaschine nehmen). Führen Sie den Ansaugschlauch wieder in den Kanister ein und verschließen ihn sorgfältig mit Hilfe des Deckels. Betreiben Sie die Nebelmaschine nie ohne Nebelfluid.

NEBELAUSTRITTSDÜSE

Die Nebelaustrittsdüse befindet sich auf der Vorderseite der Nebelmaschine. Vorsicht, sehr heiß! Achten Sie bei der Aufstellung und Montage der Nebelmaschine auf die Anmerkungen unter Punkt „VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF NEBELMASCHINEN!“ in den Sicherheitshinweisen dieser Anleitung.

12 GRIFFSCHRAUBEN

Griffschrauben zum Verstellen des Montagebügels.

13 LÜFTUNGSSCHLITZE

Auf der Oberseite des Geräts befinden sich Lüftungsschlitze. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden und Luft ungehindert zirkulieren kann.

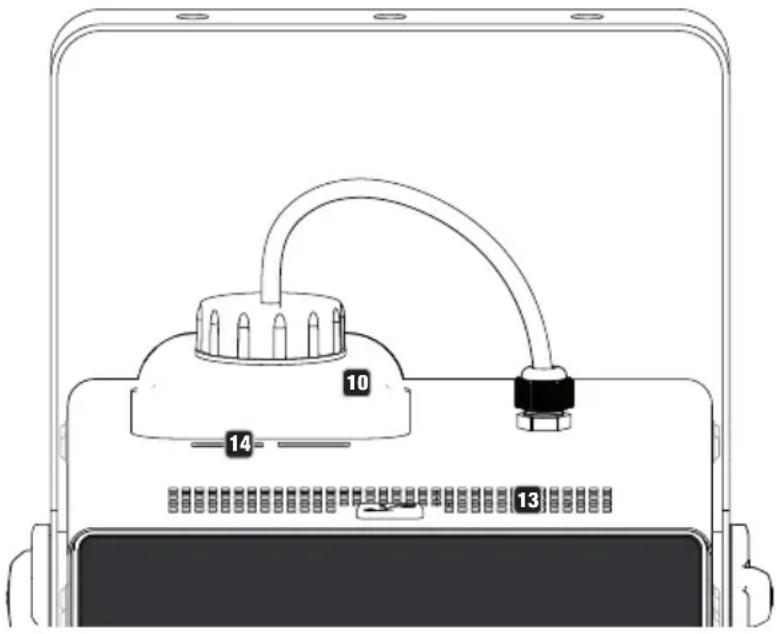

14 SICHERUNGSPUNKT

Sicherungspunkt zum Sichern des Geräts bei Traversenmontage.

• Entfernen Sie die Schutzfolie vor der ersten Benutzung von der Vorderseite der Nebelmaschine.
• Nach dem Anschließen an das Stromnetz erfolgt die Aufheizphase des Verdampfers (ca. 4 Minuten), während dieser Zeit wird im Display „UP“ angezeigt und der Nebelausstoß kann nicht gestartet werden. Nach Abschluss der Aufheizphase wird die zuvor eingestellte DMX-Startadresse im Display angezeigt, sobald ein DMX-Controller am Gerät angeschlossen ist. Beim Betrieb via Kabelfernbedienung leuchtet die grüne LED auf der Fernbedienung. Der Betrieb via DMX-Controller hat Priorität vor dem Betrieb via Kabelfernbedienung.
• Das Fluidkanisterfach verfügt über eine Kanisterbeleuchtung, um den Füllstand leicht ablesen zu können. In der Aufheizphase leuchten rote LEDs permanent. Ist die Aufheizphase abgeschlossen und das Gerät betriebsbereit, leuchten blaue LEDs. Kontrollieren Sie den Füllstand in regelmäßigen Abständen und füllen bei Bedarf Nebelfluid nach (Gerät vor dem Befüllen vom Netz nehmen).
• Betreiben Sie die Nebelmaschine nicht ohne Nebelfluid.
• Um Fluid-Rückstände im Verdampfersystem Ihrer Nebelmaschine zu entfernen und so für eine lange Gerätelebensdauer zu sorgen, führen Sie in regelmäßigen Abständen eine Reinigung des Verdampfersystems durch (ca. alle 60 Betriebsstunden). Nutzen Sie dafür das spezielle Reinigungsfluid für Nebelmaschinen von Cameo und befolgen dabei die Anweisungen auf dem Flaschenetikett.

DMX-STARTADRESSE EINSTELLEN

Drücken Sie auf MODE, um ins Bearbeitungsmenü zu gelangen und drücken dann ggf. so oft auf UP bzw. DOWN, bis im Display der Menüpunkt „Addr“ angezeigt wird. Bestätigen Sie mit ENTER und wählen dann die gewünschte DMX-Startadresse mit Hilfe der Tasten UP bzw. DOWN (gedrückt halten für schnelle Wertänderung) und bestätigen die Auswahl durch Drücken auf ENTER.

DMX-BETRIEBSART EINSTELLEN

Drücken Sie auf MODE, um ins Bearbeitungsmenü zu gelangen und drücken dann ggf. so oft auf UP bzw. DOWN, bis im Display der Menüpunkt „chnd“ (Channel Mode) angezeigt wird. Bestätigen Sie mit ENTER und wählen dann die gewünschte DMX-Betriebsart mit Hilfe der Tasten UP bzw. DOWN (1ch / 3ch). Bestätigen Sie die Auswahl mit ENTER.

DUNKELMODUS AKTIVIEREN / DEAKTIVIEREN

In bestimmten Situationen kann die Kanisterbeleuchtung und das leuchtende Display störend wirken. Sie haben daher die Möglichkeit, den Dunkelmodus zu aktivieren und damit die Kanisterbeleuchtung und das Display abzuschalten. Drücken Sie auf MODE, um ins Bearbeitungsmenü zu gelangen und drücken dann so oft auf UP bzw. DOWN, bis im Display der Menüpunkt „dArk“ (Dark Mode) angezeigt wird. Bestätigen Sie mit ENTER und wählen „ON“ für Dunkelmodus aktiviert und „OFF“ für Dunkelmodus deaktiviert mit Hilfe von UP bzw. DOWN aus. Bestätigen Sie die Auswahl mit ENTER. Beim Aktivieren des Dunkelmodus erlischt die Kanisterbeleuchtung sofort, das Display nach circa 15 Sekunden. Drücken Sie eine der Bedientasten, um das Display wieder zu aktivieren.

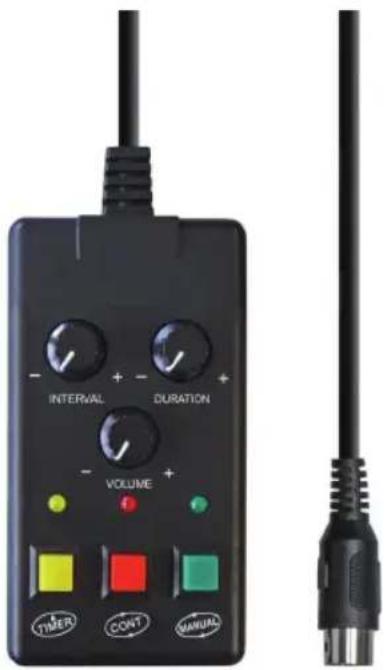

BEDIENUNG PER KABELFERNBEDIENUNG

Der Betrieb mit der Kabelfernbedienung ist nur dann möglich, wenn kein aktiver DMX-Controller am Gerät angeschlossen ist. Nachdem die Kabelfernbedienung an der entsprechenden Buchse REMOTE angeschlossen wurde, wird im Display „con“ (Controller) angezeigt. Sobald die grüne Anzeige-LED auf der Fernbedienung leuchtet, ist die Aufheizphase abgeschlossen und die Nebelmaschine ist betriebsbereit.

MANUAL - Halten Sie den Taster so lange gedrückt, wie der Nebelausstoß andauern soll. Die Fluidpumpe wird dabei mit maximaler Leistung betrieben.

CONT - Schalter für den kontinuierlichen Nebelausstoß. Die Nebelmenge wird dabei mit Hilfe des Reglers VOLUME voreingestellt. Solange diese Betriebsart aktiviert ist, leuchtet die rote Anzeige-LED.

TIMER - Schalter für den zeitgesteuerten Nebelausstoß. Die Nebelmenge wird dabei mit Hilfe des Reglers VOLUME voreingestellt, das Zeitintervall wird mit Hilfe des Reglers INTERVAL eingestellt und die Nebelausstoßdauer mit Hilfe des Reglers DURATION. Solange diese Betriebsart aktiviert ist, leuchtet die gelbe Anzeige-LED.

Die Funktion kontinuierlicher Nebelausstoß CONT hat Priorität vor der zeitgesteuerten Funktion TIMER, die manuelle Steuerung MANUAL hat Priorität vor beiden anderen Funktionen.

INTERVAL + - DURATION + - VOLUME + - TIMER CONT MANUAL

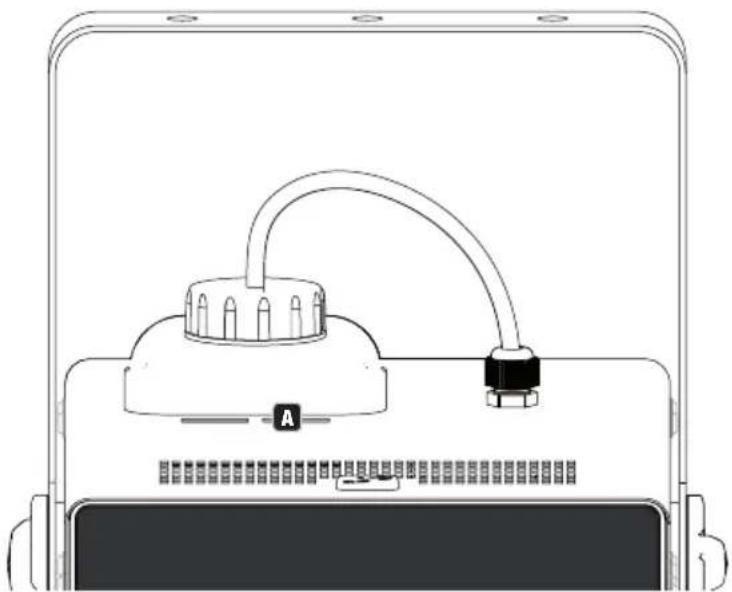

AUFSTELLUNG UND MONTAGE

Stellen Sie die Nebelmaschine an einer geeigneten Stelle auf die vormontierten Gummifüße. Die Montage an einer Traverse erfolgt mit Hilfe einer optional erhältlichen Traversenklemme, die am Montagebügel der Nebelmaschine befestigt wird. Sorgen Sie für feste Verbindungen und sichern Sie das Gerät mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle (A). Die maximal zugelassene Neigung der Nebelmaschine beträgt 30°. Achten Sie beim Aufstellen und Montieren auf die Anmerkungen unter Punkt „VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF NEBELMASCHINEN!“ in den Sicherheitshinweisen dieser Anleitung.

Wichtige Sicherheitshinweise: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Geräten. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.

Artikelnummer: CLPHANTOMF5
Produktart: Nebelmaschine
Typ: Nebelerzeuger nach Verdampfungsprinzip
Aufheizzeit: ca. 4 Minuten
Leistung Heizelement: 1400 W
Ausstoßvolumen: ca. 509 m3/min
Reichweite Nebelausstoß: ca. 5-6 m
Ausstoßdauer: ca. 8-12 s
Nachheizzeit: ca. 15 s
Fluidverbrauch: ca. 90 ml/min
Kanistervolumen: 1,8 l
Steuerung: DMX512, Kabelfernbedienung mit 10 m Kabel
DMX Eingang:	3-Pol XLR, männlich
DMX Ausgang:	3-Pol XLR, weiblich
DMX Modus:	1-Kanal, 3-Kanal
DMX Funktionen: Nebelausstoß, Timer Intervall, Timer Dauer
Systemeinstellungen:	Dark-Modus On / Off (Display und Kanisterbeleuchtung Ein / Aus)
Anschluss für Kabelfernbedienung:	5-Pol DIN, weiblich
Funktionen Kabelfernbedienung:	Timer (Interval, Duration, Volume), kontinuierlicher Nebelausstoß, manueller Nebelausstoß
Anzeigeelemente Kabelfernbedienung:	Nebelmaschine betriebsbereit (grüne LED), kontinuierlicher Nebelausstoß (rote LED), Timerfunktion (gelbe LED)
Anzeigeelemente:	4-stelliges LED-Display
Stromversorgungsanschluss:	Fest angeschlossenes Netzkabel mit CEE 7/7 Netzstecker
Betriebsspannung:	230 V AC / 50 – 60 Hz
Sicherung:	F8AL 250 V (5x20 mm)
Leistungsaufnahme:	1450 W
Umgebungstemperatur (in Betrieb):	5 °C – 40 °C
Relative Luftfeuchtigkeit:	< 85 %, nicht kondensierend
Gehäusematerial:	Metall
Gehäusefarbe:	Bi-Color schwarz / grau
Abmessungen (B x H x T):	250 x 150 x 420 mm
Gewicht (ohne Kanister):	7,9 kg
Zubehör (im Lieferumfang):	4 Gümmifüße. Kanister und Kabelfernbedienung inklusive.

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.
