Produkttyp	Kabelloses Baustellenradio
Marke	HiKOKI
Modell	UR10DL
Frequenzbänder	FM: 87,5 - 108 MHz AM: 522 - 1620 kHz
FM-Antenne	Teleskopstange 280 mm
AM-Antenne	Integrierter Ferritkern 50 mm
Lautsprecher	40 mm (8 Ω) x 1
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku 10,8 V / 12 V max (Modell BCL1015, 1,5 Ah, 3 Zellen) - separat erhältlich
Betriebsdauer (Radio)	Ca. 20 Stunden (maximale Lautstärke)
Betriebsdauer (Lampe)	Ca. 50 Stunden
Abmessungen (ohne Akku)	146,5 mm x 95 mm x 48,5 mm
Gewicht (ohne Akku)	0,2 kg
Hauptfunktionen	AM/FM-Radio, LED-Lampe, AM/FM-Wahlschalter, Ein-/Lautstärkeregler, Frequenzwahlschalter, Akkuverriegelung
LED-Beleuchtung	Ja - über separaten Taster schaltbar
Pflege und Reinigung	Mit einem weichen, trockenen oder leicht feuchten Tuch (Seifenwasser) reinigen. Keine Lösungsmittel, Benzin oder Verdünnung verwenden.
Lagerung	Ausgeschaltet, Akku entfernt bei längerer Nichtbenutzung. Feuchtigkeit, Staub, Temperaturen >50°C, Temperaturschwankungen, Rauch oder Dämpfe vermeiden.
Ersatzteile und Reparierbarkeit	Reparaturen nur durch einen autorisierten HiKOKI-Kundendienst. Ersatzteilliste verfügbar.
Sicherheit	Nur den angegebenen Akku verwenden, nicht zerlegen oder modifizieren, nicht Wasser oder Regen aussetzen, bei Gewitter nicht die Antenne berühren, Antenne beim Transport einfahren.
Garantie	Entspricht den gesetzlichen Bestimmungen. Deckt keine Schäden durch unsachgemäße Verwendung oder normalen Verschleiß.

Häufig gestellte Fragen - UR10DL HiKOKI

Welchen Akku sollte ich mit dem HiKOKI UR10DL Radio verwenden?

Verwenden Sie nur den Lithium-Ionen-Akku BCL1015 (10,8 V / 12 V max, 1,5 Ah). Modifizierte Akkus sind nicht erlaubt.

Wie schalte ich das Radio ein und stelle die Lautstärke ein?

Drehen Sie den Ein-/Lautstärkeregler im Uhrzeigersinn, um das Radio einzuschalten und die Lautstärke zu erhöhen.

Wie wähle ich das AM- oder FM-Band aus?

Schieben Sie den AM/FM-Wahlschalter (Markierung 10), um den gewünschten Modus zu wählen.

Wie verbessere ich den Radioempfang?

Für FM die Teleskopantenne ausfahren und ausrichten. Für AM das Radio bewegen, um die beste Position zu finden. Halten Sie Abstand zu elektrischen Geräten und Mobiltelefonen.

Wie verwende ich die LED-Lampe?

Drücken Sie den Lichtschalter (Markierung 6), um die LED ein- oder auszuschalten. Schauen Sie nicht direkt in die eingeschaltete LED.

Wie lange hält der Akku des Radios?

Bei Radiobetrieb mit maximaler Lautstärke: etwa 20 Stunden. Bei alleinigem Lampenbetrieb: etwa 50 Stunden.

Was tun, wenn das Radio Rauch oder einen ungewöhnlichen Geruch abgibt?

Stellen Sie den Ein-/Lautstärkeregler sofort auf AUS und entfernen Sie den Akku. Kontaktieren Sie den autorisierten HiKOKI-Kundendienst.

Wie reinige ich das Radio?

Verwenden Sie ein weiches, trockenes Tuch oder leicht mit Seifenwasser angefeuchtet. Verwenden Sie niemals Lösungsmittel, Benzin oder Verdünnung.

Wo sollte das Radio aufbewahrt werden, wenn es nicht benutzt wird?

Bewahren Sie es ausgeschaltet, Akku entfernt, an einem trockenen Ort ohne Staub, hohe Temperaturen (max 50°C) und Temperaturschwankungen auf. Halten Sie es von Rauch- oder Dampfquellen fern.

Kann ich das Radio selbst reparieren?

Nein. Reparaturen, Modifikationen oder Inspektionen müssen von einem autorisierten HiKOKI-Kundendienst durchgeführt werden. Verwenden Sie bei Bedarf die Ersatzteilliste.

BEDIENUNGSANLEITUNG UR10DL HiKOKI

Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

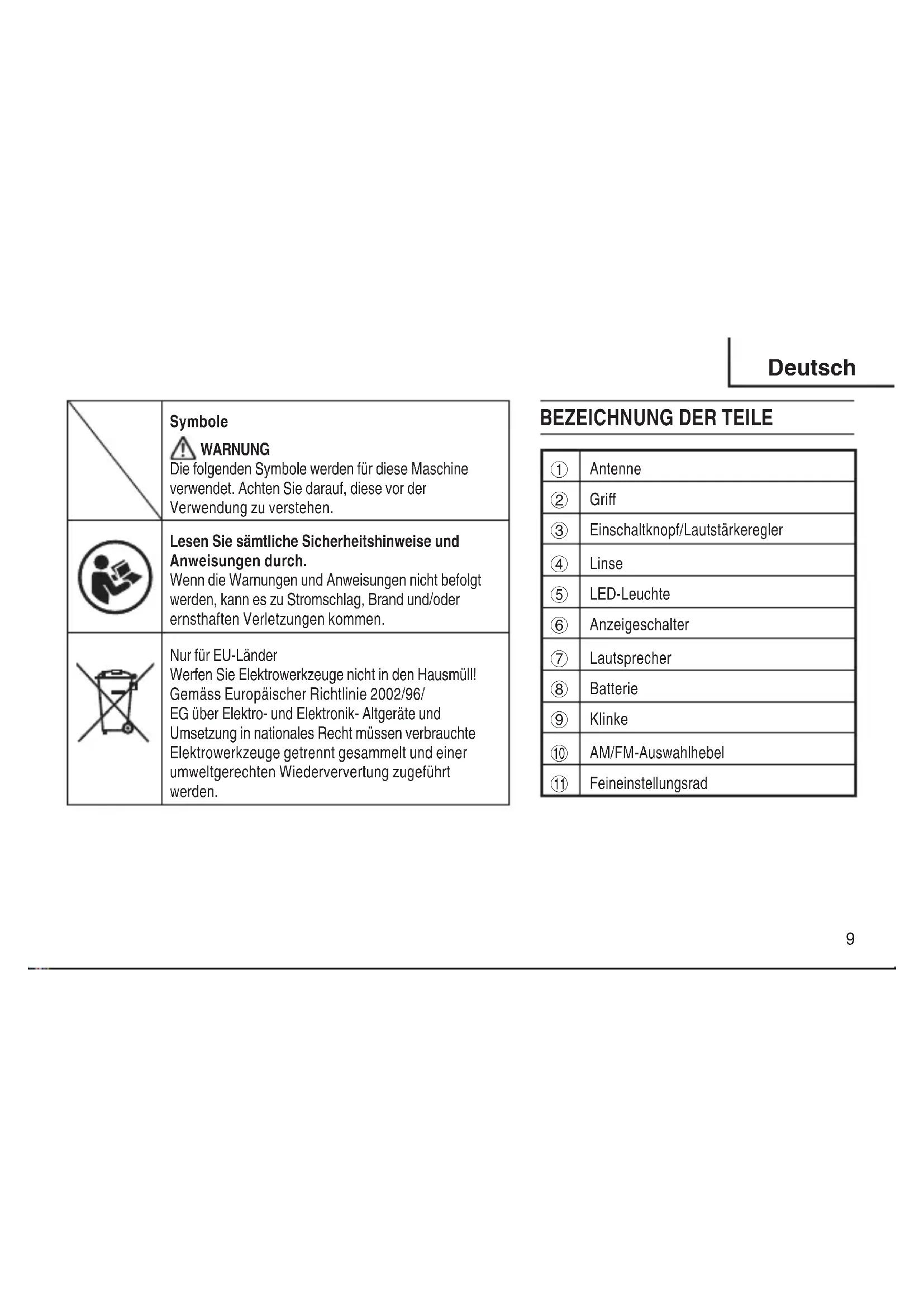

	Symbole⚠️WARNUNGDie folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.
	Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.
	Nur für EU-LänderWerfen Sie Elektrowerkzeuge nicht in den Hausmüll!Gemäss Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden.

BEZEICHNUNG DER TEILE

1	Antenne
2	Griff
3	Einschaltknopf/Lautstärkeregler
4	Linse
5	LED-Leuchte
6	Anzeigeschalter
7	Lautsprecher
8	Batterie
9	Klinke
10	AM/FM-Auswahlhebel
11	Feineinstellungsrad

SICHERHEITSHINWEISE FÜR DAS BAUSTELLENRADIO

WARNUNG

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch.

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

1. Verwenden Sie nur die angegebene Batterie.

- Verwenden Sie keine abgeänderten Batterien (auch keine Batterien, die auseinander gebaut wurden und bei denen die Zelle oder interne Teile ausgetauscht wurden). Dies kann ansonsten zu Störungen, Rauchentwicklung oder einem Brand führen.

2. Wenn das Radio nicht in Verwendung ist, entnehmen Sie die Batterie aus dem Gerät.

- Eine Nichtbeachtung dieser Vorschriften kann zu einem Stromschlag oder Brand führen.

3. Benutzen Sie das Radio nicht im Badezimmer oder unter der Dusche.

- Verwenden Sie das Radio nicht an nassen oder feuchten Orten oder im Regen. Andernfalls kann es zu einem Stromschlag, Rauchentwicklung oder Fehlfunktionen führen.

4. Während eines Gewitters sollten Sie die Antenne nicht berühren.

- Andernfalls könnten Sie einen Stromschlag erleiden.

5. Vermeiden Sie starke Erschütterungen und zerlegen oder modifi zieren Sie das Gerät nicht.

- Andernfalls könnten Sie einen Stromschlag erleiden oder es könnte ein Brand entstehen. Inspektionen und Reparaturen sollten von dem Geschäft, in dem Sie das Gerät gekauft haben, oder von einem HiKOKI-Kundendienstzentrum für Elektrogeräte durchgeführt werden.

6. Lassen Sie keine Fremdkörper oder Wasser in das Innere des Radiogehäuses gelangen.

- Sollten irgendwelche Metall- oder entzündbare Gegenstände oder Wasser in das Innere des Radiogehäuses gelangen, kann das zu Stromschlägen oder zu einem Brand führen.

Deutsch

1. Stellen Sie das Radio nicht auf einer instabilen Fläche oder an einem hoch gelegenen Ort auf.

- Das Radio könnte herunter fallen und dadurch könnten Verletzungen oder Fehlfunktionen verursacht werden.

1. Setzen Sie das Radio keinen hohen Temperaturen aus (50°C oder höher), die beispielsweise in einem von der Sonne erhitzten Fahrzeug bestehen.

- Andernfalls könnte dies zu Fehlfunktionen führen.

1. Beim Tragen des Radios muss die Antenne eingefahren werden.

Sollte sich die Schraube am Befestigungsteil gelockert haben, ziehen Sie diese fest.

- Andernfalls besteht Verletzungsgefahr.

1. Tragen Sie das Radio stets vorsichtig und schwenken Sie es nicht unnötig.

- Die Batterie könnte heraus fallen und dadurch könnten Verletzungen oder Schäden verursacht werden.

1. Vermeiden Sie es, direkt in die LED-Leuchte zu schauen.

- Andernfalls könnte dies zu Augenverletzungen führen.

1. Vermeiden Sie den Kontakt mit Benzin oder Verdünner.

- Diese Substanzen könnten zu Verformungen führen oder die Kunststoff teile angreifen.

Deutsch

TECHNISCHE DATEN

Modell UR10DL
Frequenzband		FM: 87,5 bis 108 MHzAM: 522 bis 1620 KHz
Antenne		FM: Stabantenne 280 mmAM: Ferritstab-Antenne (eingebaut) 50 mm
Lautsprecher		40 mm (8 Ω) × 1
Akku-Batterie (separat zu beziehen)		BCL1015: Lithium-Ion-Batterie DC 10,8 V / 12 V Spitze (1,5 Ah 3 Zellen)
Betriebszeit*	Bei Verwendung des Radios	Ca. 20 Stunden
	Bei Verwendung der Taschenlampe	Ca. 50 Stunden
Maximale Außenmaße		146,5 mm × 95 mm × 48,5 mm (ohne Batterie)
Gewicht		0,2 kg (ohne Batterie)

* Die Betriebszeit ist abhängig von den Gebrauchsbedingungen. Die Betriebszeit des Radios ist die Anzahl Stunden, in der das Radio mit maximaler Lautstärke betrieben werden kann.

Deutsch

RADIOHÖREN

1. Einlegen der Batterie (Abb. 2)
   Legen Sie die Batterie in Pfeilrichtung ein, bis sie mit einem hörbaren Klicken einrastet.
   Zum Entfernen der Batterie drücken Sie die Klinke, und entnehmen Sie die Batterie.
2. Schalten Sie das Gerät ein (Abb. 3)
   Drehen Sie den Einschaltknopf/Lautstärkeregler im Jhrzeigersinn, um das Gerät einzuschalten.
3. Auswählen des Modus (Abb. 4)
   Verschieben Sie den AM/FM-Auswahlhebel, um den AM- oder FM-Modus auszuwählen.
4. Auswählen des Senders (Abb. 5)
   Drehen Sie das Feineinstellungsrad, um den gewünschten Sender auszuwählen.

● Für einen besseren Empfang

FM (Abb. 6)

Stellen Sie die Länge, die Richtung und den Winkel der Antenne ein, um den besten Empfang sicherzustellen.

AM (Abb. 7)

Das Radio hat eine eingebaute Antenne. Drehen Sie das Radio um seine eigene Achse, um die Richtung mit dem besten Empfang zu fi nden.

Aufstellung

O Wenn das Radio in einem Gebäude oder Fahrzeug benutzt wird, kann der Empfang schlecht sein.
Stellen Sie das Radio in Nähe des Fensters auf, um einen besseren Empfang zu haben.
○ Wenn das Radio in Nähe eines Geräts aufgestellt wird, das Störungen erzeugt, können Störgeräusche auftreten.
Bewegen Sie das Radio von der Störquelle weg.
○ Störungen können auch durch ein in der Nähe befindliches Mobiltelefon verursacht werden.
Ein Mobiltelefon sendet sowohl während dem Telefonieren als auch im Standby-Modus Radiowellen aus.
Wenn möglich, vermeiden Sie es, Mobiltelefone in der Nähe von Radios zu verwenden.

EINSCHALTEN DER LED-LEUCHTE

○ Bei jeder Betätigung des Lichtschalters wird die LED-Leuchte ein- und ausgeschaltet.
○ Die LED-Leuchte kann auch während dem Radiohören eingeschaltet werden.

HINWEIS

Entfernen Sie Verschmutzungen auf der Linse vorsichtig mit einem weichen Tuch.

Deutsch

IM FALLE VON RAUCH- ODER GERUCHSENTWICKLUNG

WARNUNG

Falls es im Radio zu Rauch Geruchsentwicklung kommen sollte, drehen Sie den Einschaltknopf/Lautstärkeregler auf AUS und entfernen Sie die Batterie.

Ein weiterer Betrieb des Radios könnte zu Stromschlägen oder einem Brand führen.

Wenden Sie sich an das Geschäft, bei dem Sie das Radio gekauft haben.

WARTUNG UND INSPEKTION

WARNUNG

Entfernen Sie, wenn das Gerät nicht benutzt wird bzw. bei Inspektion und Wartung, unbedingt die Batterie.

- Außenreinigung

Wenn das Radio schmutzig ist, wischen Sie es mit einem weichen trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab.

Verwenden Sie keine chlorhaltigen Lösungsmittel, Benzin oder Farbverdünner, da diese den Kunststoff angreifen könnten.

● Lagern des Radios

• Schalten Sie nach Gebrauch das Radio aus und lagern Sie es.
• Falls das Radio über einen längeren Zeitraum nicht benutzt wird, entfernen Sie die Batterie.
  • Lagern Sie das Radio nicht an folgenden Orten.

○ In Reichweite von Kindern oder an für Kinder leicht zugänglichen Orten
○ An feuchten oder staubigen Orten
○ An Orten mit hoher Temperatur wie etwa in einem Auto oder an einer Stelle, die direktem Sonnenlicht ausgesetzt ist
○ An Orten mit starken Temperaturschwankungen
○ An Orten, wo das Gerät Rauch oder Dampf ausgesetzt ist, wie etwa in der Nähe einer Kochstelle oder eines Luftbefechters

- Liste der Wartungsteile

ACHTUNG

Reparatur, Modifi kation und Inspektion von HiKOKI-Elektrowerkzeugen müssen durch ein autorisiertes HiKOKI-Kundendienstzentrum durchgeführt werden.

Diese Teileliste ist hilfreich, wenn sie dem autorisierten HiKOKI-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird.

Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

HiKOKI-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes Servicecenter.

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen.
