Produkttyp	Laufband für den Hausgebrauch
Marke	Christopeit
Modell	TM 750S
Abmessungen (L x B x H) ausgeklappt	143 x 81 x 124 cm
Abmessungen zusammengeklappt (liegend)	143 x 81 x 19 cm
Abmessungen zusammengeklappt (stehend)	81 x 145 x 34 cm
Gerätegewicht	45 kg
Maximales Benutzergewicht	130 kg
Lauffläche	120 x 45 cm
Motorleistung (Dauer / Max)	1,25 PS (0,935 kW) / 1,75 PS (1,25 kW)
Geschwindigkeitsbereich	1 bis 16 km/h (einstellbar in 0,1 km/h-Schritten)
Trainingsprogramme	15 voreingestellte (P1-P15) + 1 manuelles + Zeit-/Strecken-/Kalorienprogramme
Direktwahltasten	4 km/h und 8 km/h
Computer	LED-Bildschirm mit hintergrundbeleuchteten Touch-Tasten
Anzeigen	Zeit, Distanz, Geschwindigkeit, Kalorien, Puls
Pulsmessung	Integrierter Empfänger für Brustgurt (5,0-5,5 kHz), optional
Sicherheit	Sicherheitsclip mit Not-Aus
Klappfunktion	In horizontale oder vertikale Position klappbar mit Stützfuß
Transport	2 Transportrollen und Haltegriff
Stoßdämpfer	4 Gummidämpfer für Laufkomfort
Schmierung	Integrierte Schmieröffnung; Silikonöl (mitgeliefert) verwenden
Stromversorgung	220-240 V ~ 50-60 Hz, 935 W
Im Lieferumfang enthalten	Silikonölflasche, Inbusschlüssel 5 mm, Sicherheitsclip, Bedienungsanleitung
Reparierbarkeit	Ersatzteile verfügbar (Bestellnummer 1935 A)

Häufig gestellte Fragen - TM 750S Christopeit

Wie montiere ich das Laufband TM 750S?

Das Laufband wird zu 100% vormontiert geliefert. Entfernen Sie einfach die Verpackung, klappen Sie die Stützrohre (3+4) aus, befestigen Sie die Griffe (6+7) mit den mitgelieferten Schrauben und klappen Sie dann den Computer hoch, bis er einrastet. Für weitere Details beachten Sie die Schritte 1 bis 3 der Anleitung.

Was ist das maximal zulässige Benutzergewicht?

Das maximal zulässige Benutzergewicht beträgt 130 kg. Überschreiten Sie dieses Gewicht niemals, um Ihre Sicherheit und die Langlebigkeit des Geräts zu gewährleisten.

Wie schmiere ich das Laufband?

Verwenden Sie das mitgelieferte Silikonöl. Starten Sie das Laufband bei niedriger Geschwindigkeit, entfernen Sie den Ölverschluss, geben Sie etwa 5 ml Öl in die Öffnung und lassen Sie es einige Minuten laufen. Die Schmierhäufigkeit hängt von der Nutzung ab: einmal jährlich bei weniger als 3 h/Woche, alle 6 Monate bei 3-4 h/Woche, alle 3 Monate bei mehr als 5 h/Woche.

Wie stelle ich die Zentrierung des Laufbands ein?

Starten Sie das Laufband bei 3-5 km/h. Verwenden Sie den Inbusschlüssel, um die Spannschrauben an der Rückseite einzustellen: Drehen Sie die rechte Schraube im Uhrzeigersinn, um das Band nach links zu verschieben, oder die linke Schraube im Uhrzeigersinn, um es nach rechts zu verschieben. Das Band sollte zentriert bleiben (Abweichung nicht mehr als 10 mm).

Was tun, wenn der Bildschirm nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig an eine 220-240 V Steckdose angeschlossen ist. Stellen Sie sicher, dass der Hauptschalter eingeschaltet ist und der Sicherheitsclip korrekt am Computer eingesteckt ist. Wenn das Problem weiterhin besteht, überprüfen Sie die internen Verbindungen oder wenden Sie sich an den Kundendienst.

Welche verschiedenen Trainingsprogramme gibt es?

Der Computer bietet 15 voreingestellte Geschwindigkeitsprogramme (P1 bis P15), ein manuelles Programm sowie Programme basierend auf Zeit, Strecke oder Kalorien. Sie können diese mit den Tasten PROG und EINGABE auswählen.

Wie verwende ich den Sicherheitsclip?

Befestigen Sie den Clip an Ihrer Kleidung (Gürtel usw.), bevor Sie mit dem Training beginnen. Stecken Sie den Stecker in den Computer. Bei einem Sturz oder Notfall löst sich der Clip und stoppt das Laufband sofort. Testen Sie die Funktion vor jeder Benutzung.

Wie klappe und verstaufe ich das Laufband?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie den Positionierungsstift (62) und klappen Sie den Computer herunter. Klappen Sie die Griffe ein. Für die flache Aufbewahrung lässt sich das Laufband unter ein Bett schieben. Für die vertikale Aufbewahrung klappen Sie den Stützfuß (8) aus, indem Sie ihn nach oben ziehen und dann nach unten drücken, bis er einrastet. Stellen Sie sicher, dass er richtig verriegelt ist.

Was bedeutet der Fehlercode E01?

Der Code E01 zeigt eine Unterbrechung der Kommunikation zwischen Computer und Steuerung an. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, überprüfen Sie dann die Steckverbinder der Verbindungskabel und die auf der Steuerplatine. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie pflege ich das Laufband?

Reinigen Sie das Gerät regelmäßig mit einem weichen Tuch (keine aggressiven Reinigungsmittel). Wischen Sie nach jedem Gebrauch Schweiß ab. Überprüfen Sie alle 1-2 Monate den festen Sitz der Schrauben. Schmieren Sie das Laufband gemäß den Empfehlungen. Bewahren Sie das Laufband an einem trockenen und feuchtigkeitsgeschützten Ort auf.

BEDIENUNGSANLEITUNG TM 750S Christopeit

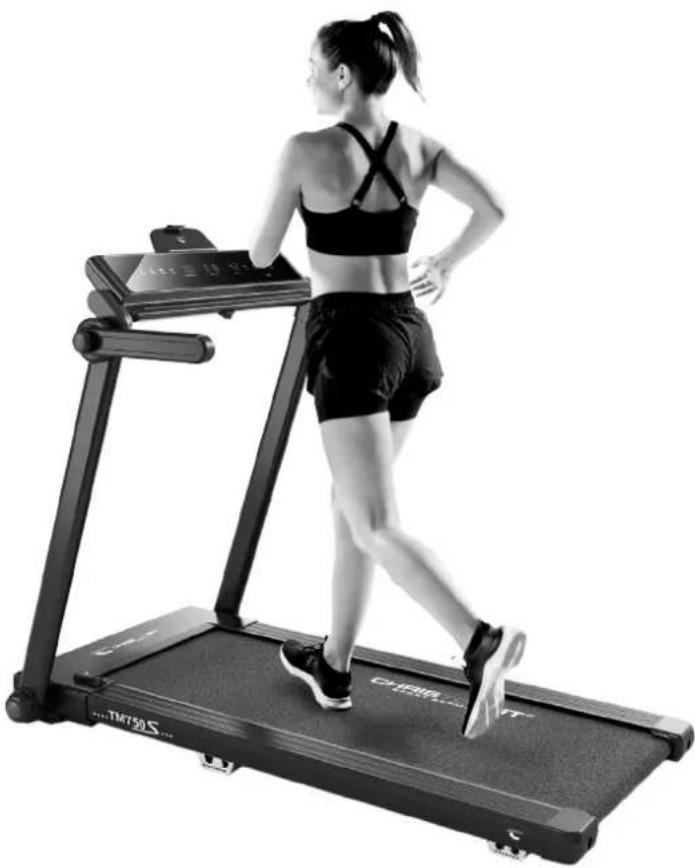

Heimsport-Trainingsgerät Elektrisches Laufband

TM750 S

Montage- und Bedienungsanleitung für Bestell-Nr. 1935 A

1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2
2. Montageanleitung Seite 3 - 5
3. Wartung und Garantiebestimmungen Seite 5 - 6
4. Computeranleitung Seite 7 - 9
5. Trainingsanleitung, Aufwärmübungen (Warm Up) Seite 10
6. Stückliste Seite 11 - 13
7. Konformitätserklärung

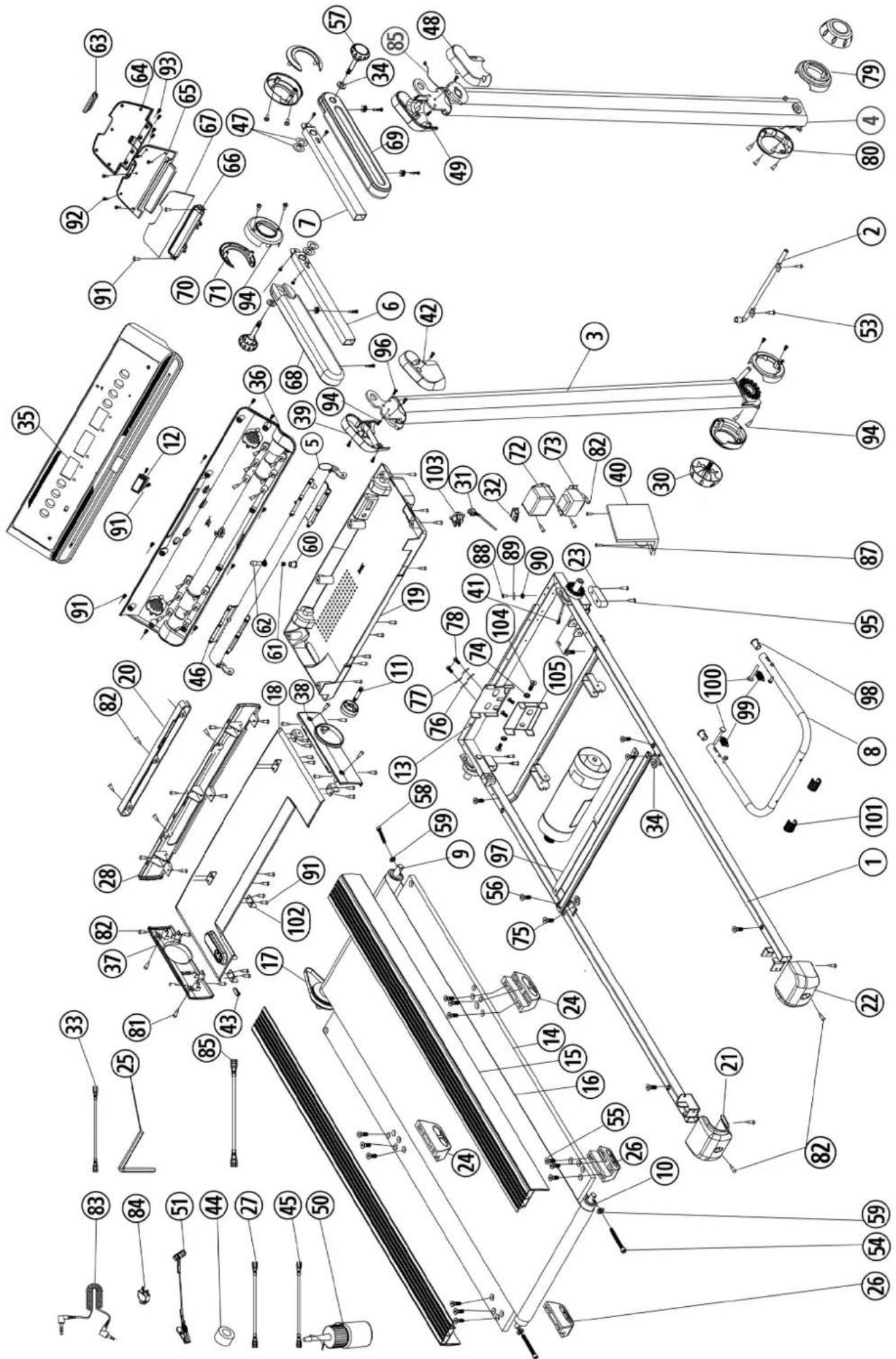

8. Einzelteileübersicht
   Seite 74
   Seite 75

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Ihnen viel Vergnügen damit. Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden.

Mit freundlichen Grüßen,

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

GB
Contents		Page	14
F
Sommaire		Page	26
NL
Inhoudsopgave	Pagina 38
RU
Обзор содержания	CTP.	50

CZ
Obsah	Str.	62

Achtung:

Vor Benutzung Bedienungsanleitung lesen!

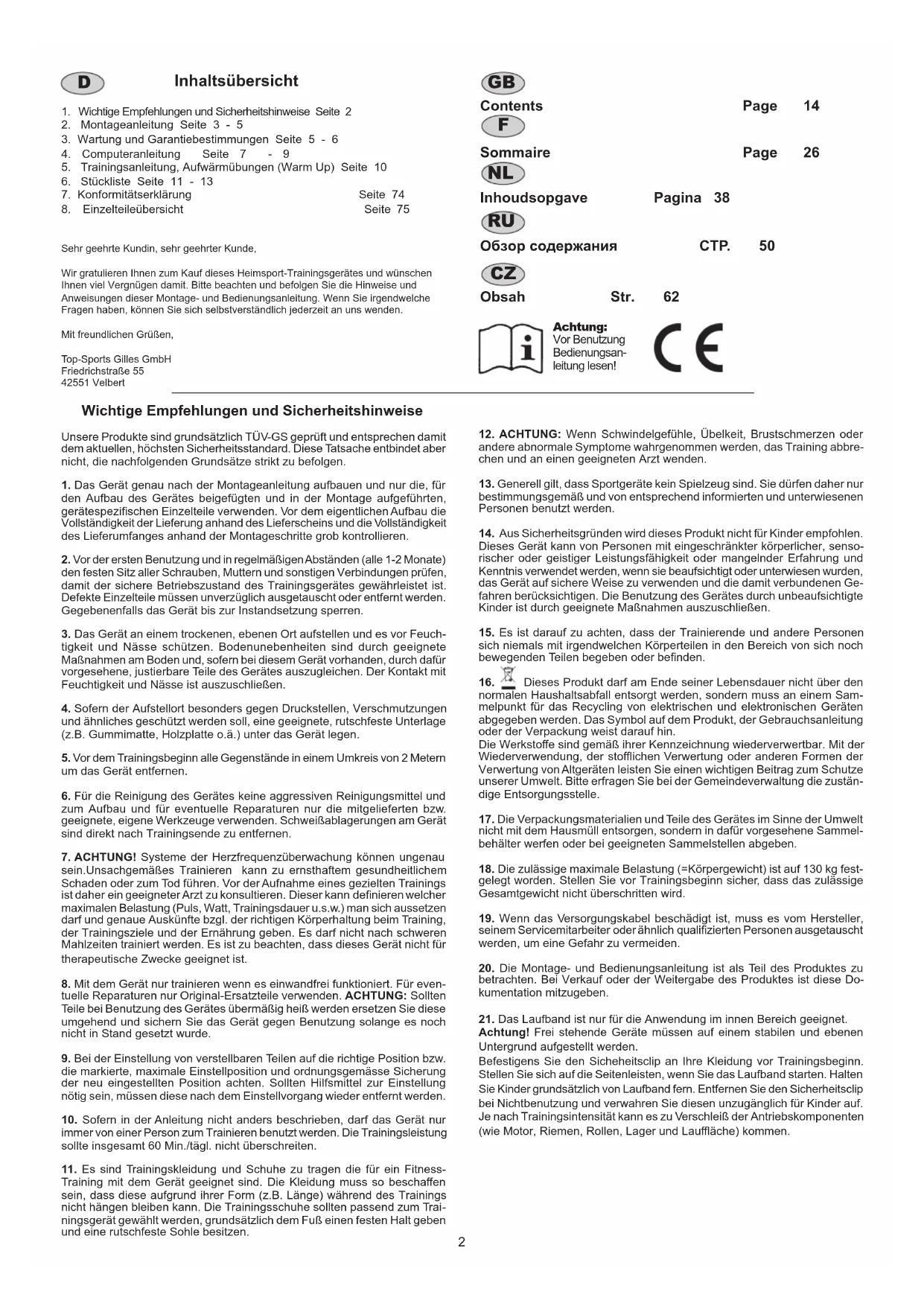

Wichtige Empfehlungen und Sicherheitshinweise

Unsere Produkte sind grundsätzlich TÜV-GS geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht, die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten und in der Montage aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit des Lieferumfanges anhand der Montageschritte grob kontrollieren.
2. Vor der ersten Benutzung und in regelmäßigen Abständen (alle 1-2 Monate) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist. Defekte Einzelteile müssen unverzüglich ausgetauscht oder entfernt werden. Gegebenenfalls das Gerät bis zur Instandsetzung sperren.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Maßnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschließen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.

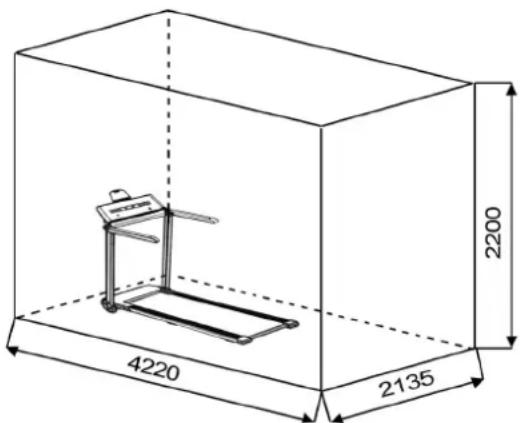

5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweißablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. ACHTUNG! Systeme der Herzfrequenzüberwachung können ungenau sein. Unsachgemäßes Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Mahlzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. ACHTUNG: Sollten Teile bei Benutzung des Gerätes übermäßig heiß werden ersetzen Sie diese umgehend und sichern Sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemässe Sicherung der neu eingestellten Position achten. Sollten Hilfsmittel zur Einstellung nötig sein, müssen diese nach dem Einstellvorgang wieder entfernt werden.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden. Die Trainingsleistung sollte insgesamt 60 Min./tägl. nicht überschreiten.

11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und eine rutschfeste Sohle besitzen.

12. ACHTUNG: Wenn Schwindelgefühle, Übelkeit, Brustschmerzen oder andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.

13. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden.
14. Aus Sicherheitsgründen wird dieses Produkt nicht für Kinder empfohlen. Dieses Gerät kann von Personen mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder unterwiesen wurden, das Gerät auf sichere Weise zu verwenden und die damit verbundenen Gefahren berücksichtigen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschließen.
15. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
16. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
    Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
17. Die Verpackungsmaterialien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen, sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
18. Die zulässige maximale Belastung (=Körpergewicht) ist auf 130 kg festgelegt worden. Stellen Sie vor Trainingsbeginn sicher, dass das zulässige Gesamtgewicht nicht überschritten wird.
19. Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller, seinem Servicemitarbeiter oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden.
20. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.
21. Das Laufband ist nur für die Anwendung im innen Bereich geeignet. Achtung! Frei stehende Geräte müssen auf einem stabilen und ebenen Untergrund aufgestellt werden.
    Befestigens Sie den Sicheheitsclip an Ihre Kleidung vor Trainingsbeginn. Stellen Sie sich auf die Seitenleisten, wenn Sie das Laufband starten. Halten Sie Kinder grundsätzlich von Laufband fern. Entfernen Sie den Sicherheitsclip bei Nichtbenutzung und verwahren Sie diesen unzugänglich für Kinder auf. Je nach Trainingsintensität kann es zu Verschleiß der Antriebskomponenten (wie Motor, Riemen, Rollen, Lager und Lauffläche) kommen.

Auspacken und in Betrieb nehmen.

Bitte vor Benutzung unbedingt unsere Empfehlungen und Sicherheitshinweise beachten!

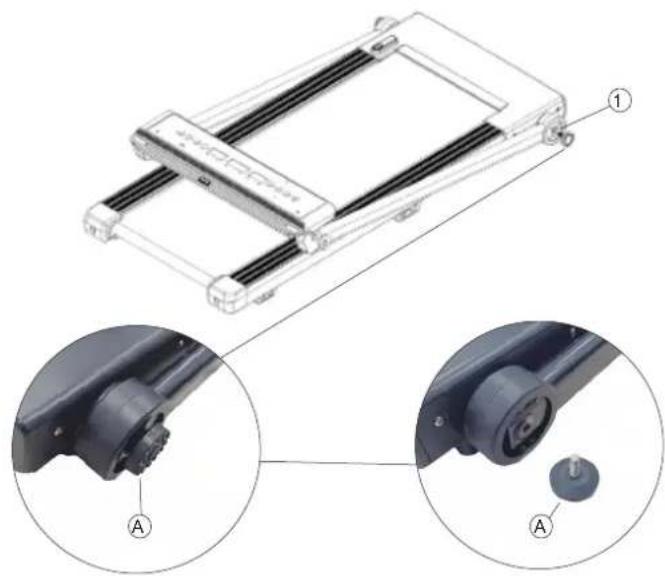

Schritt 1:

Entnahme des Laufbandes (1).

Entnehmen Sie die Kleinteile, sowie loses Verpackungsmaterial aus dem Karton und holen Sie dann mit Hilfe einer zweiten Person das Laufband heraus. Fassen Sie dabei unter den Grundrahmen (1) und achten Sie auf evtl. Quetschgefahr.

Entfernen Sie die Transportsicherung (A) aus dem Grundrahmen (1). Diese werden nicht mehr benötigt und können entsorgt werden.

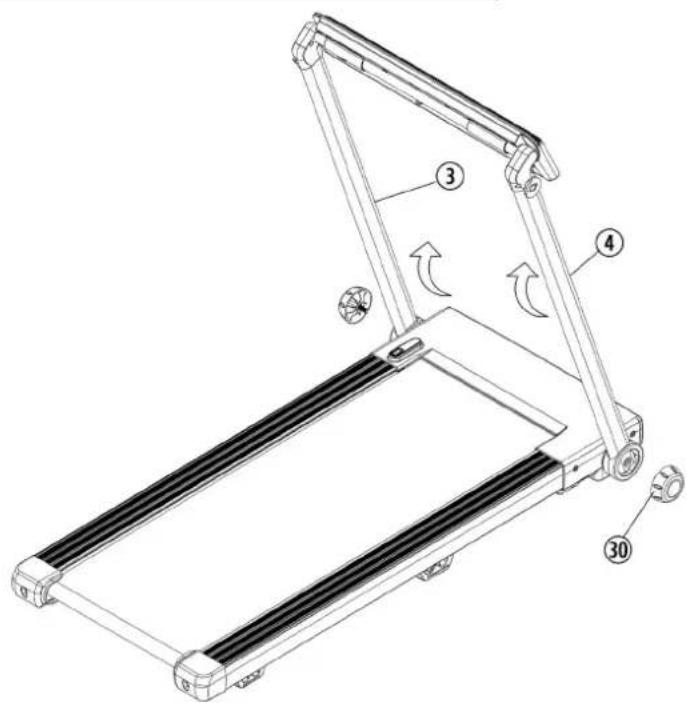

Ausklappen der Stützrohre (3+4).

Heben Sie die beiden Stützrohre (3+4) vorsichtig hoch. Stützen Sie die beiden Stützrohre (3+4) mit der Hand und um das Herunterfallen und damit verbundenes Verletzungsrisiko zu vermeiden. Befestigen Sie diese in aufrechter Position durch Eindrehen der Stützrohrschrauben (30). (Achten Sie dabei darauf, dass die Verzahnung auf beiden Seiten ineinander greift.)

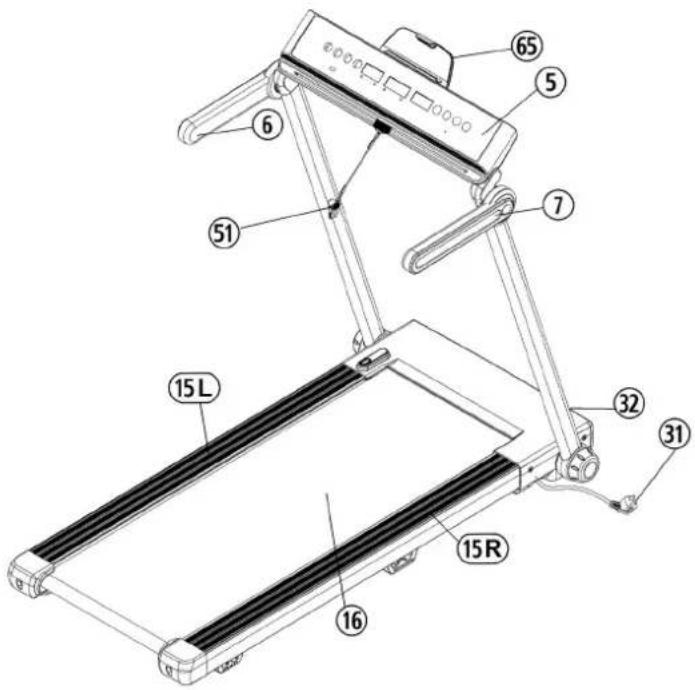

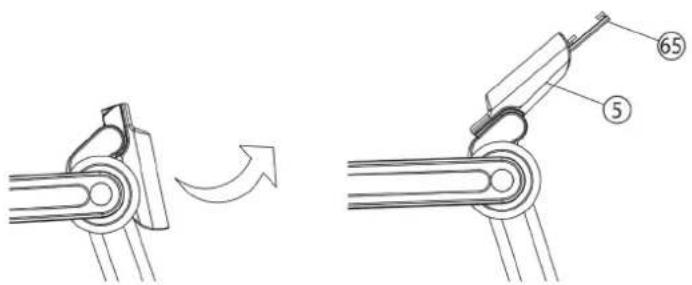

Positionierung der Griffe (6+7) und des Computers (5).

ACHTUNG: Bei der Montage der Griffe ist darauf zu achten, dass das Loch an den Griffen nach unten zeigt.

1. Stecken Sie den linken Griff (6) mit der Aufnahme an das Stützrohr links (3). Fixieren Sie den Griff (6) mittels der Griffschraube (57) und Kunststoffscheibe (34).
2. Befestigen Sie den rechten Griff (7) am Stützrohr rechts (4).
3. Wenn der Griff nach einiger Zeit locker wird, drehen Sie bitte die Griffschrauben (57) nach.
4. Drehen Sie den Computer (5) bis der Positionierungsstift (62) einrastet.
5. Entfernen Sie die Schutzfolie vom Display sofern vorhanden.
6. Stecken Sie die Ablage (65) in den Schacht oben am Computer (5).

Kontrolle und Inbetriebnahme

Wenn alles soweit in Ordnung ist, stecken Sie den Stecker des Netzkabels (31) in eine vorschriftsmäßig installierte Steckdose (220-240V\~50-60Hz) ein und schalten Sie den Hauptschalter (32) unten vorne am Grundgerät ein.

Stecken Sie dann den Sicherungssclip (51) in die entsprechende Stelle am Computer (5) ein und der Computer signalisiert die Betriebsbereitschaft. Legen Sie den Sicherheitsclip (51) an Ihre Trainingskleidung (z.B. Hosenbund) an und stellen Sie sich auf die seitlichen Trittleisten (15) am Laufband.

Drücken Sie die Start-Taste um das Laufband zu starten. Nach einem 3-Sekunden Count-Down setzt sich die Lauffläche (16) in Bewegung. Unmittelbar nach Anlauf des Laufbandes auf die Lauffläche (16) treten und der eingestellten Geschwindigkeit folgen. Machen Sie sich mit geringen Geschwindigkeiten mit dem Gerät vertraut.

Laufen Sie mittig auf der Lauffläche (16), halten Sie sich bei Unsicherheit beim Laufen an den Griffen (6+7) fest und treten Sie nicht auf die seitlichen Trittauflagen (15). Laufen Sie nur mit Blickrichtung zum Computer auf dem Laufband. Steigen Sie im Notfall seitlich vom Laufband ab und halten Sie sich dabei an den Griffen (6+7) fest.

Anmerkung:

Bitte die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen und Ersatzteilbestellungen benötigt werden.

Transport /Lagerung /Ausklappen des Laufbandes.

Vor dem Zusammenklappen des Laufbandes das Laufband ausschalten, Netzstecker ziehen und warten bis die Lauffläche steht.

Das Laufband im zusammen geklappten Zustand nicht in Betrieb nehmen!

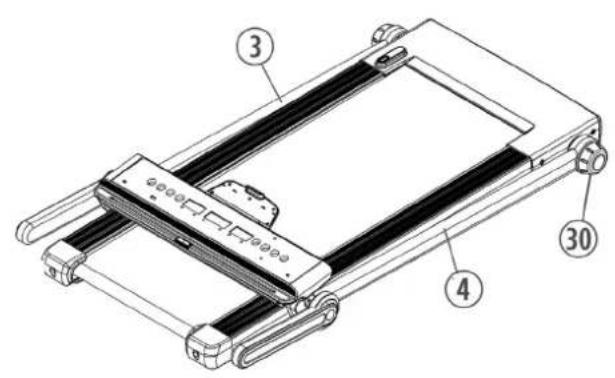

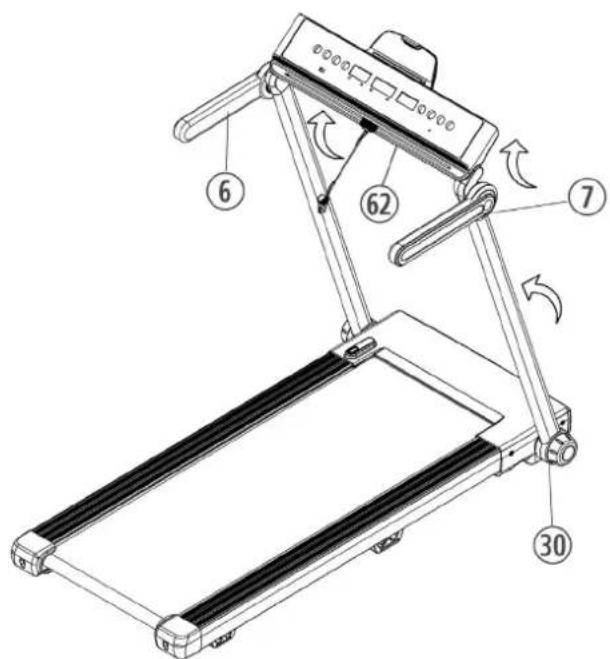

Schritt 1:

Ziehen Sie den Positionierungsstift (62) heraus und drehen Sie den Computer (5) nach hinten. Bringen Sie die Griffe (6+7) in aufrechte Position.

Entriegeln Sie durch Losschrauben der Stützrohrschrauben (30) die Stützrohre (3+4), klappen Sie die beiden Stützrohre (3+4) vorsichtig herunter und verriegeln Sie diese in liegender Position durch Festdrehen der Stützrohrschrauben (30). Achten Sie dabei darauf, dass die Verzahnung ineinander greift.

Nach dem Einklappen kann das Produkt z.B. flach unter einen Tisch oder ein Bett gelagert werden. Für eine aufrechte Lagerung stellen Sie das Laufband hochkant auf die Aufstellleiste (20). Halten Sie das Laufband mit einer Hand fest und klappen Sie mit der anderer Hand den Stützfuss (8) heraus in dem Sie diesen nach oben ziehen und dann nach unten führen bis er einrastet.

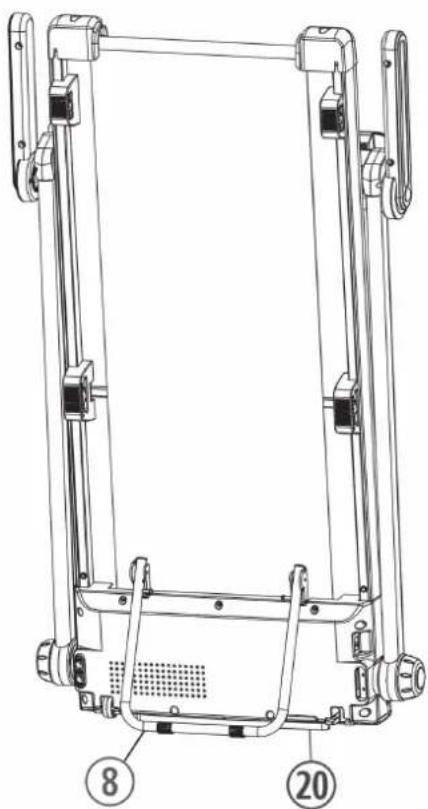

Vergewissern Sie sich, dass der Stützfuss (8) beim Abstellen des Laufbandes wirklich mit dem Klick im Grundrahmen einrastet ist, da das Laufband sonst fällt und für Benutzer, Haustiere usw. gefährlich sein kann.

Vermeiden Sie eine aufrechte Lagerung oder achten Sie auf eine ausreichende Fixierung gegen Herunterfallen.

Schritt 4:

Das Aufklappen erfolgt in umgekehrter Reihenfolge.

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust. Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsachgemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Anmerkungen zur Wartung und Einstellung

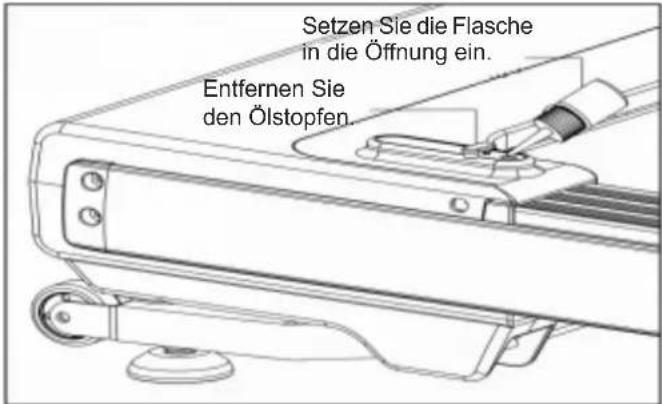

1. Pflegen der Lauffläche:

Damit das Laufband dauerhaft leicht und gut läuft, sollte immer die Unterseite der Lauffläche, welche auf dem Gleitbrett liegt auf Ihre Gleitfähigkeit geprüft werden und ggf. mit Silikonöl (Kein Schmierstoff auf ÖL- oder Petroleum Basisverwenden) nachbehandelt werden. Wir empfehlen bei der Nutzung von weniger als 3 Stunden / Woche, einmal im Jahr zu schmieren. Bei der Nutzung von 3-4 Stunden / Woche, alle sechs Monate und bei der Nutzung von mehr als 5 Stunden / Woche, alle drei Monate zu schmieren. Die Schmierung erfolgt durch Hineintropfen von Silikonöl in die Wartungsöffnung. Dazu starten Sie das Laufband mit einer geringen Geschwindigkeit, entfernen Sie den Gummi-stopfen und tropfen Sie etwas Silikonöl (ca. 5 ml) in die Öffnung ein. (Achtung: Zuviel Schmiermittel kann ein Durchrutschen der Lauffläche zur Folge haben.)

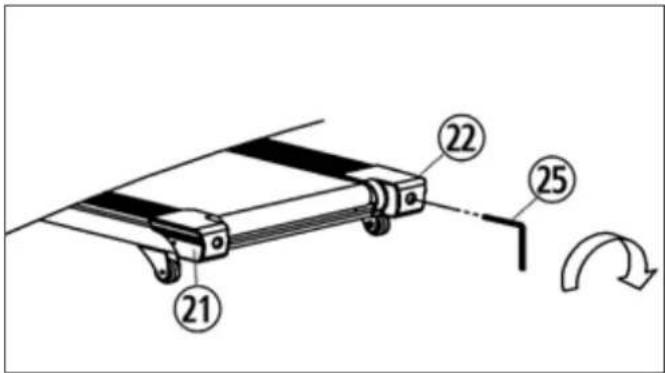

2. Einstellen des Laufbandes:

1. Stellen Sie das Laufband im manuellen Programm auf 3 -5km/h ein.
2. Benutzen Sie den Innensechskantschlüssel (25) um an den Endkappen (21+22) das Band mittig auszurichten.
3. Um die Lauffläche nach Links auszurichten, drehen Sie die rechte Seite im Uhrzeigersinn.
4. Um die Lauffläche nach Rechts auszurichten, drehen Sie die linke Seite im Uhrzeigersinn.
5. Sollte eine dauerhafte Ausrichtung der Lauffläche wie o. g. nicht möglich sein liegt eine Beschädigung der Lauffläche vor, welche dann ausgetauscht werden sollte.

Hinweis: Achten Sie darauf, dass die Lauffläche möglichst mittig läuft. Sobald sich diese zu weit aus der Mitte schiebt (über 10mm) sollte die Lauffläche wieder mittig nachjustiert werden.

3. Durchrutschen des Bandes:

1. Die Lauffläche ist nicht richtig gespannt. Beide Schrauben an den Endkappen etwas fester schrauben.
2. Der Keilriemen ist nicht richtig gespannt.
3. Zuviel Schmiermittel mit einem Tuch entfernen.
4. Überprüfen ob Stecker in der Steckdose und ob die Steckdose Strom hat.
5. Überprüfen ob Hauptschalter am Grundrahmen eingeschaltet und Sicherheits-Clip richtig am Computer positioniert ist.
6. Überprüfen ob die Steckverbindungen im Standrohr rechts zusammengesteckt sind.

4. Keine Anzeige:

ACHTUNG! Bei Überprüfung der Computer-Steckverbindungen grundsätzlich den Netzstecker ziehen.

5. Fremde Betriebsgeräusche

1. Überprüfung aller Schraubverbindungen auf festen Sitz.
2. Überprüfen ob der Flachriemen in Ordnung ist.
3. Überprüfen ob die Lauffläche in Ordnung ist.

Bemerkung:

Sollten Sie den Fehler nicht anhand der beschriebenen Hilfen finden, kontaktieren Sie den Verkäufer oder Hersteller.

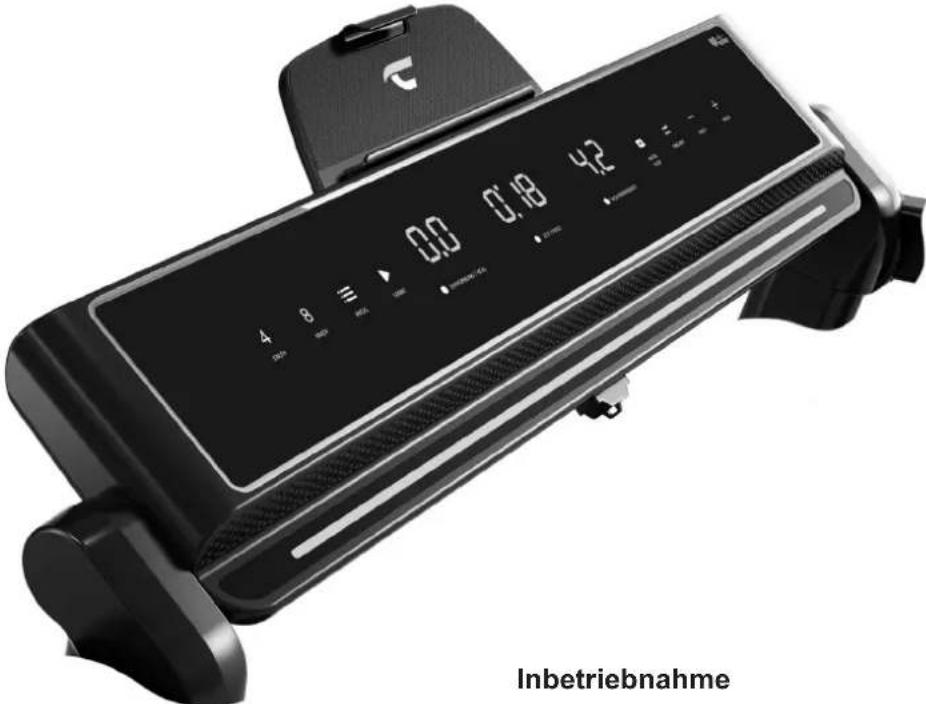

Computerbeschreibung

Anzeigen:

ENTFERNUNG/KCAL:

Zeigt wie weit Sie gelaufen sind in Kilometer und die ca. verbrauchten Kilokalorien in kcal im Wechsel von 6 Sekunden an.

ZEIT:

Zeigt wie lange Sie gelaufen sind in Minuten.

GESCHWINDIGKEIT:

Zeigt die Geschwindigkeit des Laufbandes in Kilometer pro Stunde an.

Tasten:

[START]-Taste:

Durch Drücken dieser Taste startet das ausgewählte Programm und die Lauffläche läuft 3 Sekunden verzögert an.

[STOP]-Taste:

Drücken dieser Taste während des Trainings unterbricht das ausgewählte Programm und die Lauffläche läuft verzögert aus. Innerhalb von 5 Min. kann das Programm durch Drücken der [START]-Taste fortgesetzt oder durch erneutes Drücken der [STOP]-Taste beendet werden. Vorgabewerte können durch Drücken der [STOP]-Taste auf 0 gesetzt werden.

[EINGABE]-Taste:

Durch Drücken dieser Taste wählt man das Vorgabe-Programm aus. (Vorgabemöglichkeit: Zeit/ Distanz/Kalorien).

[PROG.]-Taste: (Programm)

Mit der dieser Taste kann eines der Trainingsprogramme ausgewählt werden.(Trainingsprogramme P1 - P15),(HP1,HP2,HP3 OPTIONAL für Pulsgurtbetrieb))

[+] -Taste:

Drücken dieser Taste erhöht die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte erhöht werden.

[-] Taste:

Drücken dieser Taste verringert die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte vermindert werden.

[4/8] Direktwahltasten:

Durch Drücken einer dieser Tasten wird das Laufband direkt auf die Geschwindigkeit von 4km/h oder 8km/h eingestellt.

Inbetriebnahme

Manuelles Programm

1. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Steckdose (220V-240V, 50Hz-60Hz) und schalten Sie den Netzschalter unten vorne am Grundgerät ein.
2. Stellen Sie sich auf die seitlichen Trittleisten.
3. Legen Sie den Sicherheits-Clip an Ihre Trainings Kleidung (z. B. Hosenbund) an und stecken Sie ihn in die entsprechende Aufnahme am Computer und der Computer zeigt das manuelle Programm an und ist startbereit.
4. Drücken Sie die [START]-Taste um das Laufband zu starten. Nach einem 3 Sek. Count- Down setzt sich die Lauffläche in Bewegung. Unmittelbar nach Anlauf des Bandes auf das Laufband gehen und der eingestellten Geschwindigkeit folgen.

Zeit-Programm:

Drücken Sie die [EINGABE]-Taste bis die ZEIT-Anzeige aufleuchtet Die ZEIT/PULS Anzeige zeigt einen Vorschlag von 30:00 Minuten an. Diesen können Sie auf Wunsch mit den [+/-] Tasten verändern. (Vorgabemöglichkeit 5:00-99:00Minuten.) Starten Sie das Programm nach Vorgabe der Zeit mit der [START]-Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Entfernungs- Programm:

Drücken Sie die [EINGABE]-Taste bis die ENTFERNUNG-Anzeige aufleuchtet. Auf der ENTFERNUNG/KCAL Anzeige wird ein Vorschlag von 1,00KM angezeigt. Diesen können Sie auf Wunsch mit den [+/-]-Tasten verändern (Vorgabemöglichkeit 0,50-99,9KM) Starten Sie das Programm nach Vorgabe der Entfernung mit der [START]-Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Kalorien-Programm:

Drücken Sie die [EINGABE]-Taste bis die KCAL-Anzeige aufleuchtet. Auf der ENTFERNUNG/KCAL Anzeige wird ein Vorschlag von 50,0 KCAL angezeigt. Diesen können Sie auf Wunsch mit den / Tasten abändern. (Vorgabemöglichkeit 10-990 KCAL) Starten Sie das Programm nach Vorgabe der Kalorien mit der [START]-Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Geschwindigkeitsprogramme P1-P15

Wählen Sie mittels der [PROG.]-Taste zwischen 15 unterschiedlichen Geschwindigkeitsprogrammen aus. In diesen Programmen wird die vorgegebene Zeit in 20 Teilintervalle unterteilt und die Geschwindigkeit ändert sich automatisch wie in nachfolgender Tabelle ausgewiesen ist. Durch Drücken der [START]-Taste wird das Programm gestartet. Nach Ablauf des Programms ertönt ein Signal und das Laufband stoppt. Um das Programm zu unterbrechen drücken Sie die [STOP]-Taste.

Zeit→Programm		Programme in 20 Zeiteinteilungen
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
P01 Km/h 2 3 3 4		5 3 4	5 5 3 4	5 4 4 4	2 3 3	5 3
P02 Km/h 2 4 4 5		6 4 6	6 6 4 5	6 4 4 4	2 2 5	4 2
P03 Km/h 2 4 4 6		6 4 7	7 7 4 7	7 4 4 4	2 4 5	3 2
P04 Km/h 3 5 5 6		7 7 5	7 7 8 8	5 9 5 5	6 6 4	4 3
P05 Km/h 2 4 4 5		6 7 7	5 6 7 8	8 5 4 3	3 6 5	4 2
P06 Km/h 2 4 4 4		5 6 8	8 6 7 8	8 6 4 4	2 5 4	3 2
P07 Km/h 2 3 3 3		4 5 3	4 5 3 4	5 3 3 3	6 6 5	3 3
P08 Km/h 2 3 3 6		7 7 4	6 7 4 6	7 4 4 4	2 3 4	4 2
P09 Km/h 2 4 4 7		7 4 7	8 4 8 9	9 4 4 4	5 6 3	3 2
P10 Km/h 2 4 5 6		7 5 4	6 8 8 6	6 5 4 4	2 4 4	3 3
P11 Km/h 2 5 8 10		7 7 10	10 10 7	7 10 10	5 5 9	9 5 5 4	3
P12 Km/h 3 4 9 9		5 9 5	8 5 9 7	5 5 7 9	9 5 7	6 3
P13 Km/h 3 6 7 5		9 9 7	5 5 7 9	5 8 5 9	5 9 9	4 3
P14 Km/h 2 2 4 5		6 5 4	3 2 1 2	3 4 5 6	5 4 3	2 1
P15 Km/h 2 4 6 8		6 6 4	4 2 2 2	4 6 8 6	6 4 4	2 2

Pulsmessfunktion

Optional können Sie für die Pulsmessung einen kompatiblen Pulsgurt (uncodiert mit Übertragungsfrequenz von 5.0-5,5kHz) verwenden (Christopeit-Sport Pulsgurt: 9309). Der gemessene Pulswert wird in der Pulsanzeige angezeigt. Reaktion Dauer beträgt 30sec.

Achtung: Die Pulsmessung ist nicht für medizinische Zwecke geeignet.

Sicherungs- Clip

Der Sicherungsclip dient zu Absicherung in Notfällen. Er muss am Computer angebracht sein um Eingaben zu machen und das Laufband zu starten. Legen Sie den Sicherungs-Clip bei jedem Training an. Es dient zu Ihrer Sicherheit, damit bei Notabstieg das Laufband schnell stoppt. Befindet sich der Sicherungs-Clip nicht auf dem Computer zeigt der Computer die Fehlermeldung „--“ an. Durch Auflegen des Sicherungs-Clips werden alle Werte auf null gesetzt und der Computer ist startbereit.

Vor dem Training testen Sie die Funktion des Sicherheitsclips. Dafür starten Sie das Laufband mit der geringsten Geschwindigkeit und ziehen sie dann den Sicherheitsclip heraus. Das Laufband muss sofort stoppen.

Fehlercodes und Fehlerdiagnose

Bei Funktionsstörungen kann nebenstehende Auflistung von Fehlermeldungen eine Hilfe für versierte Personen sein. Grundsätzlich gilt, dass elektrische Reparaturarbeiten nur unter Einhaltung der einschlägigen Sicherheitsvorschriften durchzuführen sind. Nähere Informationen und Hilfestellung bei Funktionsstörungen gibt unsere Service-Abteilung (Kontaktdaten siehe letzte Seite).

Problem Mögliche Ursache Mögliche Lösung
---- Sicherheitsclip nicht in Position: 1. Legen Sie den		Sicherungs-Clip auf die entsprechende Stelle am Computer.2. Tauschen Sie den Sicherungs-Clip aus oder die Sicherheits-Clip Aufnahme.3. Tauschen Sie den Computer aus.
E01 Kommunikationsunterbrechung oder fehlerhafte Kommunikation zwischen Computer und Steuerung:		1. Schalten Sie das Laufband aus und ziehen Sie den Netzstecker.2. Überprüfen Sie die Steckverbindungen an den Verbindungskabeln.3. Überprüfen Sie die Steckverbindungen an der Steuerplatine.
E02 Fehlspannungsschutz: Das Antriebssystem stellt eine Spannungsproblematik fest.
			1. Schalten Sie das Laufband aus und ziehen Sie den Netzstecker.2. Stellen Sie sicher, dass die Spannungsversorgung richtig ist.3. Geht ein Brandgeruch von der Steuerung aus sollte die Steuerung ausgetauscht werden.4. Stecken Sie die Motorkabel an der Steuerplatine ab und wieder erneut an.
E03 Sensorimpuls fehlt: 1. Schalten Sie das Laufband aus und ziehen Sie den Netzstecker.2. Überprüfen Sie das Sensorkabel auf ordnungsgemäßen Sitz und evtl. Austausch bei Beschädigung/Nichtfunktion.
E05 Überlastungschutz Das Antriebssystem stellt eine Überlastung fest.
			1. Stellen Sie sicher, dass die Spannungsversorgung richtig ist.2. Überprüfen Sie ob die Schmierung der Laufflächenunterseite in Ordnung ist und die Lauffläche nicht seitlich klemmt.3. Sind bei Betrieb abnormale Geräusche vom Motor zu hören sind sollte der Motor ausgetauscht werden.4. Geht ein Brandgeruch von der Steuerung aus sollte die Steuerung ausgetauscht werden.
E07/E08 EEPROM defekt Steuerplatine austauschen
Motor startet nicht	Das Motorkabel ist beschädigt oder falsch angeschlossen.Die Sicherung auf der Steuerplatine ist defekt.Die Steuerplatine ist durchgebrannt.Der Motor ist durchgebrannt.	Überprüfen das Motorkabel.Überprüfen Sie, ob die Sicherung in Ordnung ist, und tauschen Sie die Sicherung ggf. aus.Tauschen Sie die Steuerplatine aus.Tauschen Sie den Motor aus

Öl Wartung Erinnerung

Wenn das Laufband in Betrieb ist und die Gesamtdistanz mehr als 300 Km beträgt, werden in den Zeitfenstern die Uhrzeit und das Silikon Öl abwechselnd angezeigt, und es ertönt ein Summton, der den Benutzer daran erinnert, dass Silikon Öl nachgefüllt werden muss. In diesem Zustand kann durch Drücken der [STOP]-Taste die Erinnerung aufgehoben und der kumulierte Distanz auf Null gesetzt werden. Außerdem um die kumulative Distanz anzuzeigen ziehen Sie den Sicherheitsschlüssel heraus und drücken Sie die [EINGABE] und [PROG] Tasten länger als 3 Sekunden. Wenn Sie die Funktion deaktivieren möchten, drücken Sie erneut die [EINGABE] und [PROG] Tasten länger als 3 Sekunden.

Ruhezustand

Wenn sich das Laufband länger als 10 Minuten nicht verwendet wird, schaltet sich der Computer in den Standby-Betrieb.

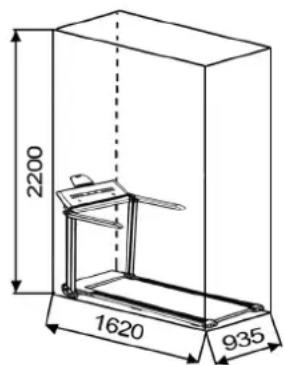

Trainingsfläche in mm (für Gerät und Benutzer)

Freifläche in mm
(Trainingsfläche und
Sicherheitsfläche (umlaufend 60cm)

Die freie Fläche in den Zugangsrichtungen des Laufbandes muss mindenstens ein Fläche von (0,6 m + die Trainingsfläche) aufweisen. Während des Betriebs muss hinter dem Laufband ein freier Sicherheitsbereich von mindestens 2000 mm Länge und mindestens der Breite des Laufbands vorhanden sein.

Trainingsanleitung Allgemein

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes folgende Faktoren beachtet werden:

1. INTENSITÄT:

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert kann dabei der Puls sein. Mit jedem Training steigt die Kondition und somit sollte mann die Trainingsanforderungen anpassen. Dieses ist durch eine Verlängerung der Trainingsdauer, einer Erhöhung der Schwierigkeitsstufen oder Veränderung der Trainingsart möglich.

2. TRAININGSPULS

Um den Trainingspuls zu bestimmen können Sie wie folgt vorgehen. Bitte beachten Sie, dass es sich hier bei um die Richtwerte handelt. Wenn Sie gesundheitliche Probleme haben oder unsicher sind, wenden Sie sich an einen Arzt oder Fitnesstrainer.

01: Maximalpuls-Berechnen

Die Ermittlung des maximalen Pulswertes kann auf vielen unterschiedlichen Wegen erfolgen, da der Maximalpuls von viel Faktoren abhängig ist. Zur Berechnung nimmt mann gerne die Faust-Formel (Maximalpuls = 220 - Lebensalter). Diese Formel ist sehr allgemein gehalten. Sie wird in viele Heimsportprodukten verwendet, um den Maximalpuls zu bestimmen. Wir empfehlen Ihnen die Sally

Edwards-Formel. Diese Formel berechnet den Maximalpuls genauer und berücksichtigt das Geschlecht, Alter und Körpergewicht.

Sally Edwards-Formel :

Männer:

Maximalpuls = 214 - (0,5 x Lebensalter) - (0,11 x Körpergewicht)

Frauen:

Maximalpuls = 210 - (0,5 x Lebensalter) - (0,11 x Körpergewicht)

02: Trainingspuls-Berechnen

Der optimale Trainigspuls wird durch das Ziel des Trainings festgelegt. Dafür wurden Trainingszonen definiert.

Gesundheits - Zone: REKOM - Regeneration und Kompensation Geeignet für: Anfänger / Trainingsart: sehr leichtes Ausdauertraining / Ziel: Erholung und Förderung der Gesundheit. Aufbau der Grundkondition.

Trainingspuls = 50 bis 60% von dem Maximalpuls

Fettstoffwechsel - Zone: GA1 - Grundlagen - Ausdauertraining 1 Geeignet für Anfänger und Fortgeschrittene / Trainingsart: leichtes Ausdauertraining / Ziel: Aktivirung des Fettstoffwechsels (Kalorienverbrennung). Verbesserung der Ausdauerleistung.

Trainingspuls = 60 bis 70% vom Maximalpuls

Aerobe - Zone: GA1/2 - Grundlagen - Ausdauertraining 1 bis 2 Geignet für Anfänger und Vortgeschrittene / Trainingsart: moderates Ausdauertraining. / Ziel: Aktivirung des Fettstoffwechsels (Kalorienverbrennung), Verbesserung der Aerobenleistung, Steigerung der Ausdauerleistung.

Trainingspuls = 70 bis 80% vom Maximalpuls

Anaerobe - Zone: GA2 - Grundlagen - Ausdauertraining 2 Geeignet für Fortgeschrittene und Leistungsportler / Trainingsart: moderates Ausdauertraining oder Intervalltraining / Ziel: Verbesserung der Laktattoleranz, maximale Steigerung der Leistung.

Trainingspuls = 80 bis 90% vom Maximalpuls

Wettkampf - Zone: WSA - Laistung / Wettkampftraining Geeignet für Athleten und Hoch-Leistungsportler / Trainingsart: intensives Intervalltraining und Wettkampftraining / Ziel: Verbesserung der max. Geschwindigkeit und Leistung. Achtung! Das Training in dem Bereich kann zu der Überlastung des Herz-Kreislauf-Systems und gesundheitliche Schäden führen.

Trainingspuls = 90 bis 100% vom Maximalpuls

Nachdem Sie Ihren Trainingspuls für Ihre Trainingskondition oder Ziele ermittelt haben, können Sie mit dem Training beginnen. Die meisten Produkte von uns verfügen über Pulssensoren oder sind Pulsgurtkompatibel. Somit können Sie Ihren Puls während des Trainings überwachen. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen: a. Puls-Messung auf herkömmliche Weise (Abtasten des Pulsschlages z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute). b. Puls-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts-Fachhandel erhältlich). c. Pulsmessung mit weiteren Produkten wie Pulsuhr, Smartphone....

3. HÄUFGKEIT:

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

4. GESTALTUNG DES TRAININGS

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training „Trainings-Phase“ beginnen. Die Trainingsbelastung sollte nach dem Trainingspuls gestaltet werden. Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Beispiel - Dehnübungen für die Aufwärm/- und Abkühl-Phasen Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten. Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

Beispielrechnung:

Männlich, 30 Jahre alt und wiege 80 Kg. Ich bin Anfänger und möchte etwas Abnehmen und meine Ausdauerleistung steigern.

01: Maximal Puls - Berechnung

Maximalpuls = 214 - (0,5 x Lebensalter) - (0,11 x Körpergewicht)

Maximalpuls = 214 - (0,5 x 30) - (0,11 x 80)

Maximalpuls = ca. 190 Schläge/Min

02: Trainingspuls-Berechnen

Durch meine Ziele und Trainingsgrad past für mich die Fettstoffwechsel-Zone am besten.

Trainingspuls = 60 bis 70% von dem Maximalpuls

Trainingspuls = 190 x 0,6 [60%]

Trainingspuls = 114 Schläge/ Min

5. MOTIVATION

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

Stückliste-Ersatzteilliste TM 750S Best.-Nr. 1935 A

Technische Daten: Stand: 16.12.2024

Laufband ohne Montage direkt einsatzbereit

• 100% vormontiert
- Motor Dauerleistung 1,25 PS (0,935 kW), Motor Höchstleistung 1,75PS (1,25 kW)
- Geschwindigkeit: 1 km/h bis 16 km/h (in 0,1 km/h Schritten einstellbar)
- Optional Herzfrequenzmessung möglich, Empfänger für Pulsgurte (5.0-5,5kHz) im Computer eingebaut.
- Integrierte Schmierung der Lauffläche, kein lästiges Einreiben der Lauffläche mehr nötig
- 15 vorgegebene Trainingsprogramme mit programmierter Geschwindigkeitsregelung
• 1 manuelles Trainingsprogramm
- Direktwahltasten für 4 km/h / 8 km/h
- 4 professionelle Dämpfer für ein Laufen wie auf Waldboden für ein gelenkschonendes Training
- Sicherheitsbandstopp
• LED Display mit hinterleuchteten Soft-Touch-Tasten
- Display mit Anzeige von: Zeit, Entfernung, Geschwindigkeit, ca. Kalorienverbrauch und Pulsfrequenz (optional)
- Eingabe von persönlichen Grenzwerten wie Zeit, Entfernung und ca. Kalorienverbrauch möglich
- Halterung für Smartphone/Tablet am Computer integriert
• Geeignet bis zu einem Körpergewicht von max. 130 kg
• Abmessung der Lauffläche: ca. L 120 x B 45 cm
• elektrische Daten: 220-240V/50-60Hz /935 Watt

Gerätegewicht: ca. 45 kg

Stellmaße aufgebaut: ca. L 143 x B 81 x H 124 cm

Stellmaße zusammengeklappt liegend: ca. L 143 x B 81 x H 19 cm

Stellmaße zusammengeklappt stehend: ca. B 81 x H 145 x T 34 cm

Platzbedarf ca. 2,5 m²

Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile entsprechend der nachfolgenden Montageschritte vorhanden sind. Ist dies der Fall, können Sie mit dem Zusammenbau beginnen. Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0) 20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Dieses Laufband ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C (Verwendung im Heimbereich, geringe Genauigkeit)

Abb.-Nr.	Bezeichnung Abmessung Menge montiert an ET-Nummer
1 Grundrahmen 1 33-1935-09-SW
2 Ölführung 1 1 36-1935-04-BT
3	Stützrohr links		1	1+5	33-1935-02-SW
4	Stützrohr rechts		1	1+5	33-1935-03-SW
5	Computerhalterung		1	3+4	36-1935-05-BT
6 Griffstütze links		1 3	36-1935-06-BT
7 Griffstütze rechts		1 4	36-1935-07-BT
8 Stützfuss		1 1	33-1935-07-SW
9 Rolle vorre		1 1	33-1935-05-SI
10	Rolle hinten		1 1	33-1935-06-SI
11	Radachse		2	1	36-1935-08-BT
12	Sicherheitsclip Aufnahme		1	36	36-1935-69-BT
13	Motor		1 1	33-1935-04-SI
14	Laufplatte		1	1	36-1935-10-BT
15L	Seitenleiste links		2	1	36-1935-11-BT
15R	Seitenleiste rechts		2	1	36-1935-71-BT
16	Lauffläche		1	9+10	36-1935-12-BT
17	Flachriemen		1	13	36-1935-13-BT
18	Motorverkleidung		1	102	36-1935-02-BT
19	Untere Motorverkleidung		1	1	36-1935-01-BT
20	Aufstellleiste		1 1	36-1935-14-BT
21	Linke Endkappe		1	1	36-1935-15-BT
22	Rechte Endkappe		1	1	36-1935-16-BT
23	Gummifuss		2 1	36-1935-17-BT
24	Gummidämpfer Mitte		2	14	36-1935-18-BT
25	Innensechskantschlüssel	5mm	1	-	36-9119-34-BT
26	Gummidämpfer hinten links		1	14	36-1935-20-BT
27	Kabel 3		1	-	36-1935-09-BT
Abb.-Nr.	Bezeichnung	Abmessung	Menge montiert an ET-Nummer
28	Vordere Motorverkleidung 1 1 36-1935-22-BT
29	Rad 2 11 36-1935-23-BT
30	Stützrohrschrauben 2 1 36-1935-24-BT
31	Netzanschlusskabel 1 103 36-98036113-BT
32	Schalter 1 19 36-1935-25-BT
33	Erdungskabel	1 1 36-1935-26-BT
34	Gummischeibe		4	57+96	36-9725-33-BT
35	Obere Abdeckung des Computerrahmens		1	5+36	36-1935-63-BT
36	Untere Abdeckung des Computerrahmens		1	5+35	36-1935-24-BT
37	Linke Motorverkleidung	1 1 36-1935-29-BT
38	Rechte Motorverkleidung	1 1 36-1935-30-BT
39	Äußere Rohrabdeckung links		1	3+42	36-1935-31-BT
40	Steuerplatine	1 1 36-1935-67-BT
41	Steuerkabel	1 1 36-1935-33-BT
42	Innere Rohrabdeckung links		1	3+39	36-1935-34-BT
43	Ölstopfen		1	18	36-1935-35-BT
44	Motor-Entstör-Ring	1 13	36-1241-19-BT
45	Kabel 1	1		36-1935-36-BT
46	Drehabdeckung	2 5 36-1935-37-BT
47	Wellenscheibe	5//30	4	7+57	39-10113-SW
48	Äußere Rohrabdeckung rechts		1	4+49	36-1935-38-BT
49	Innere Rohrabdeckung rechts		1	4+48	36-1935-39-BT
50	Ölflasche		1	-	36-1935-40-BT
51	Sicherheitsclip	1 35	36-1935-62-BT
52	Griffkappe	2 69	36-1935-42-BT
53	Innensechskantschraube	M8x12	2 2 39-9922
54	Innensechskantschraube	M6x65	2	1+10	39-10066-SW
55	Innensechskantschraube	M8x25	14	14	39-10455
56	Innensechskantschraube	M8x55	4	1	36-9718-43-BT
57	Griffschraube		2	3, 4, 68+69	36-1935-60-BT
58	Innensechskantschraube	M8x45	1	1+9	39-10124-VC
59	Zahnscheibe	6//16	3	54+58	39-10439
60	Positionierungsstift Kappe		1	62	36-1935-43-BT
61	Druckfeder		1	5+62	36-1935-44-BT
62	Positionierungsstift	1 5 36-1935-45-BT
63	Tab Klemme	1 64	36-1935-46-BT
64	Hintere Abdeckung der Tab Halterung	1 65	36-1935-47-BT
65	Vordere Abdeckung der Tab Halterung		1	64	36-1935-48-BT
66	Tab Halterung	1 64	36-1935-49-BT
67	Unterlage für die Tab Halterung	1 65	36-1935-50-BT
68	Griffpolster links	1 6 36-1935-51-BT
69	Griffpolster rechts	1 7 36-1935-52-BT
70	Äußere Griffverkleidung		2	68-69+71	36-1935-53-BT
71	Innere Griffverkleidung		2	68-69+72	36-1935-54-BT
72	Netzfilter	1 19	36-1940-59-BT
73	Spule		1	19	36-1940-58-BT
74	Selbstsichernde Mutter	M8	4	104	39-9918-CR
75	Sechskantschraube	M6x35	2 1 39-10435-CR
76	Unterlegscheibe	8//16	2	78	33-9962-CR
77	Federring	für M8	2	78	39-9864
78	Sechskantschraube	M8x15	2	1	39-9823
79	Äußere Stützrohrverkleidung unten		2	3-4+80	36-1935-55-BT
80	Innere Stützrohrverkleidung unten		2	3-4+79	36-1935-56-BT
81	Sechskantschraube	M6x10	6	37+38	39-10430-CR
82	Kreuzschlitzschraube	4x10	30 37+38 39-10518
83	Audiokapel 1 35 36-1142-30-BT
84	Überlastsicherung 1 19 36-1352-30-BT
85	Verbindungskabel 1 35+41 36-1935-66-BT
86	Kreuzschlitzschraube 4x20 18 - 39-10519
87	Kreuzschlitzschraube 5x10 2 40 36 39-105199
88	Sechskantschraube	M5x8	1	1	36-9990
89	Zahnscheibe	5/10 2		88 39-10111-SW
90	Federring	für M5	2	88 39-9870
91	Kreuzschlitzschraube	5x13 50		66+102	36 39-105199
92	Kreuzschlitzschraube	3x9	5	65 39-10127
93	Kreuzschlitzschraube	3x10 4		64 39-10127
94	Kreuzschlitzschraube	4x15 10		3+4+79	39-10515
95	Kreuzschlitzschraube	4x20 4		23 39-10519
96	Sechskantschraube	M6x10	4	3+4-39+48	36-9910
97	Querstrebe mit Dämpfer		1	1	33-1935-08-SI
98	Stopfen		2	8	36-1935-59-BT
99	Feder		2	8	36-1935-19-BT
100	Sechskantschraube	M6x45	2	8	39-9825
101	Fußpolster des Grundrahmens		2	8	36-1935-21-BT
102	Befestigungsteile der Motorabdeckung		6	37+38 36-1935-58-BT
103	Netzanschlussbuchse		1	40 36-1935-27-BT
104	Schraube	M8x20	4	105	39-10455
105	Motorplatte		4	13 33-1935-10-SW
106	Montage- und Bedienungsanleitung		1		36-1935-68-BT

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

ZEIT (TIME) - Display:

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0) 20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Respect!

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

GESCHWINDIGKEIT (Snelheid):

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH Friedrichstraße 55

42551 Velbert

Telefon: [phone]

Telefax: +49(0)2051/6067-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0) 20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

DE EU-KONFORMITÄTSERKLÄRUNG

Top-Sports Gilles GmbH

Friedrichstr. 55, D - 42551 Velbert

erklärt, in alleiniger Verantwortung, dass die Produkte:

Artikelbezeichnung:

Laufband TM 750S Art.-Nr. 1935 A

Produktbezeichnung:

Elektrisches Laufband – Stationäre Trainingsgeräte

mit den folgenden grundlegenden Anforderungen der nachfolgender EG Richtlinien übereinstimmen

2014/53/EU (RED) Funkanlagen-Richtlinie

2011/65/EU RoHS Richtlinie zur Beschränkung der Verwendung gefährlicher Stoffe

und den zusätzlichen Normen, Richtlinien und Bestimmungen entsprechen:

ETSI EN 303 447 V1.3.1

ETSI EN 300 330 V2.1.1

EN 301 489-1 V2.1.1

EN 301 489-3 V2.1.1

EN 62479:2010

EN ISO 20957-1:2013

EN 957-6:2010 /A1:2014

Die notifizierte Stelle TÜV SÜD Product Service GmbH (Kennnummer 0123) hat die EU-Baumusterprüfbescheinigung Nr. TPS-RED500792 i01 für die Anforderungen aus Artikel 3(2) der RED (2014/53EU) ausgestellt.

Unterzeichnet im Namen und in Verantwortung für: Signed on behalf of and under responsibility for:

Top-Sports Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstr. 55, D - 42551 Velbert

Velbert, den 07.10.2024

Ort/Place, Datum / Date

Sven Ehmke

(CEO / Geschäftsführer)

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder

Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Top-Sports Gilles GmbH

Tel.: [phone]

Friedrichstrasse 55

[e-mail]

Fax: [phone]

D - 42551 Velbert http://www.christopeit-sport.com

CHRISTOPEIT®

SPORT GERMANY
