Produkttyp	Weckerradio
Marke	TECHNOLINE
Modell	WT 534
Abmessungen (ca.)	15 x 10 x 8 cm
Gewicht (ca.)	300 g (ohne Netzteil)
Hauptstromversorgung	Netzteil DC 5V 600 mA (inklusive)
Pufferbatterie	1 CR2032-Batterie (enthalten)
Hauptfunktionen	DCF77-funkgesteuert, zwei Wecker, Projektion von Uhrzeit und Temperatur, Innenraumtemperatur, Kalender bis 2099
Projektion	180° Drehung, Reichweite ca. 2 m
Temperatureinheiten	°C oder °F wählbar
Zeitformat	12/24 h
Sprachen der Wochentage	Englisch, Deutsch, Italienisch, Französisch, Spanisch, Niederländisch, Dänisch
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; nicht in Wasser tauchen; keine aggressiven Reinigungsmittel verwenden
Sicherheitshinweise	Nur für den Innenbereich; nicht Feuchtigkeit, Stößen oder Flammen aussetzen; nicht öffnen
Batterien	Nur Lithiumbatterien verwenden; Polarität beachten; nicht wiederaufladen; entladene Batterien entfernen
Ersatzteile und Reparierbarkeit	Ersatznetzteil (gleiche Spezifikationen); Standard-CR2032-Batterie; keine vom Benutzer reparierbaren Teile
Allgemeine Informationen	Konform mit den Richtlinien 2014/53/EU und ROHS 2011/65/EU

Häufig gestellte Fragen - WT 534 TECHNOLINE

Wie stelle ich die Uhrzeit am WT 534 manuell ein?

Drücken Sie die SET-Taste 2 Sekunden lang. Das Display RCC ON/OFF blinkt. Verwenden Sie + oder - zum Ändern, dann SET, um zur nächsten Einstellung zu gelangen: 12/24h, Zeitzone, Stunde, Minute, Datumsformat, Jahr, Monat, Datum, Tagessprache. Drücken Sie zum Beenden erneut SET.

Warum synchronisiert sich die Uhrzeit nicht automatisch?

Stellen Sie sicher, dass der DCF77-Empfang aktiviert ist (RCC ON). Stellen Sie die Uhr mindestens 2,5 m von elektronischen Geräten entfernt, in der Nähe eines Fensters. Die Synchronisation erfolgt um 1:00, 2:00 und 3:00 Uhr morgens. Falls sie fehlschlägt, wird sie bis zu 5 Mal zur nächsten vollen Stunde wiederholt.

Wie aktiviere oder deaktiviere ich die Wecker?

Drücken Sie die ALARM-Taste. Jeder Tastendruck wechselt zwischen Wecker 1 allein (Symbol 1), Wecker 2 allein (Symbol 2), beide (Symbole 1 und 2) und kein Wecker (kein Symbol).

Wie stelle ich die Weckzeit eines Weckers ein?

Drücken Sie einmal ALARM, um Wecker 1 anzuzeigen, oder zweimal für Wecker 2. Halten Sie ALARM 2 Sekunden gedrückt: die Stunden blinken. Passen Sie mit + oder - an, drücken Sie ALARM zur Bestätigung, dann stellen Sie die Minuten ein. Drücken Sie ALARM zum Abschließen.

Wie verwende ich die Snooze-Funktion?

Wenn der Wecker klingelt, drücken Sie die SNOOZE-Taste (oben, berührungsempfindlich) zum vorübergehenden Stoppen. Der Wecker wiederholt sich nach 8 Minuten. Sie können diesen Zyklus beliebig oft wiederholen.

Wie ändere ich die Temperatureinheit?

Drücken Sie einmal die + oder - Taste (je nach Modell), um zwischen °C und °F zu wechseln. Die Innentemperatur wird mit der gewählten Einheit angezeigt.

Die Projektion funktioniert nicht, was tun?

Überprüfen Sie, ob das Netzteil angeschlossen ist (die Projektion funktioniert nur mit Netzstrom). Drücken Sie den Drehknopf, um die Projektion auszurichten. Wenn das Display ausgeschaltet ist, schaltet sich auch die Projektion aus; stellen Sie die Hintergrundbeleuchtung ein.

Wie tausche ich die Pufferbatterie aus?

Öffnen Sie den Batteriefachdeckel auf der Rückseite. Legen Sie eine CR2032-Batterie unter Beachtung der Polarität (+/-) ein. Schließen Sie den Deckel. Die Batterie bewahrt die Uhrzeit bei Stromausfall.

Wie reinige ich die Uhr?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel. Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie Feuchtigkeit und Staub.

Wo entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer Sammelstelle (Geschäft, Wertstoffhof) oder einem Recyclingzentrum ab. Altbatterien müssen beim Händler oder Wertstoffhof abgegeben werden.

BEDIENUNGSANLEITUNG WT 534 TECHNOLINE

WT 534 - Bedienungsanleitung

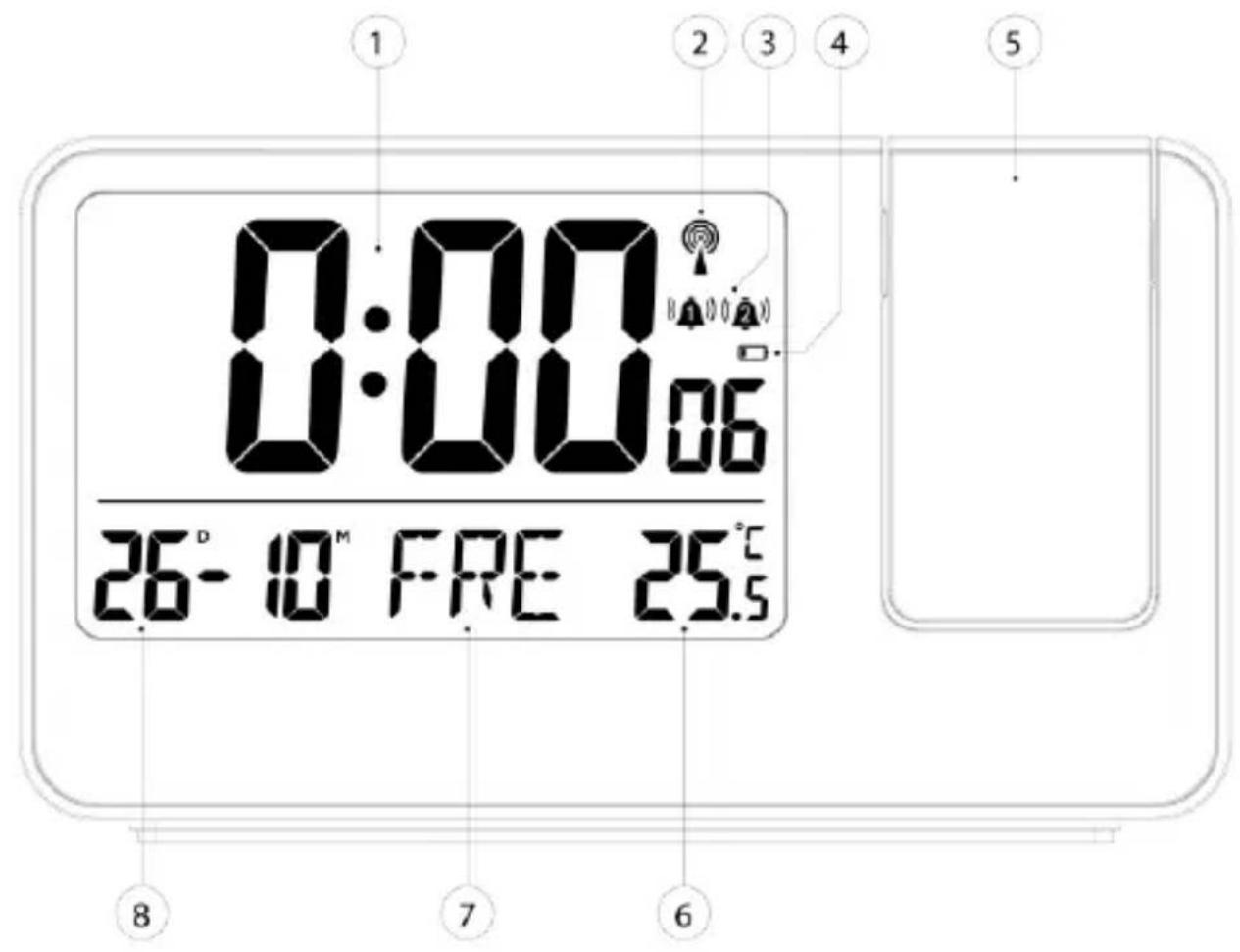

Übersicht

1: Uhrzeit
2: Empfangssymbol des Zeitsignals
3: Alarmsymbol
4: Batterieendanzeige
5: Projektkonsent
6: Innentemperatur
7: Wochentag
8: Datum und Monat

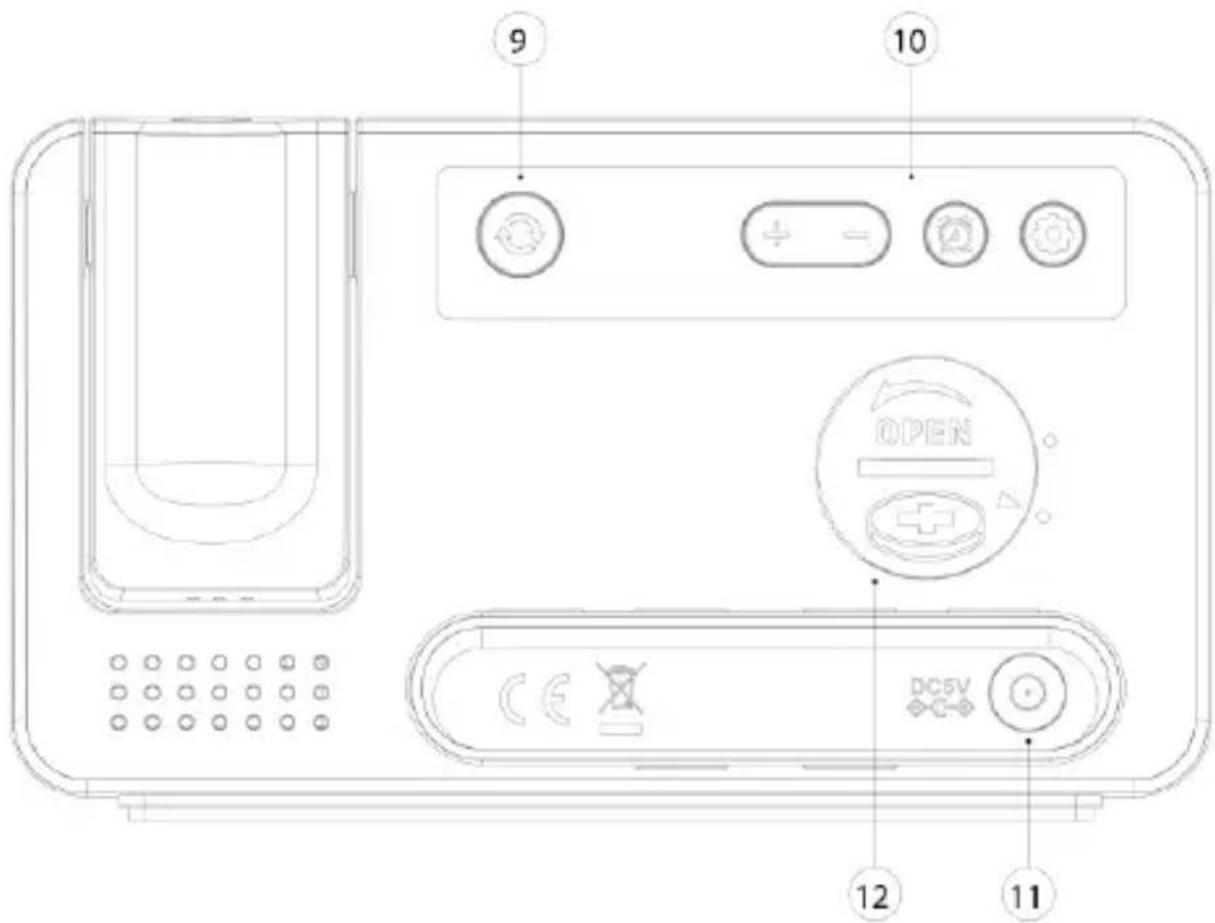

9: Taste zur Drehung der Projektion
10: Funktionstasten (+ / - / ALARM / SET)
11: Netzadapter-Verbindungsbuchse
12: Batteriefachabdeckung

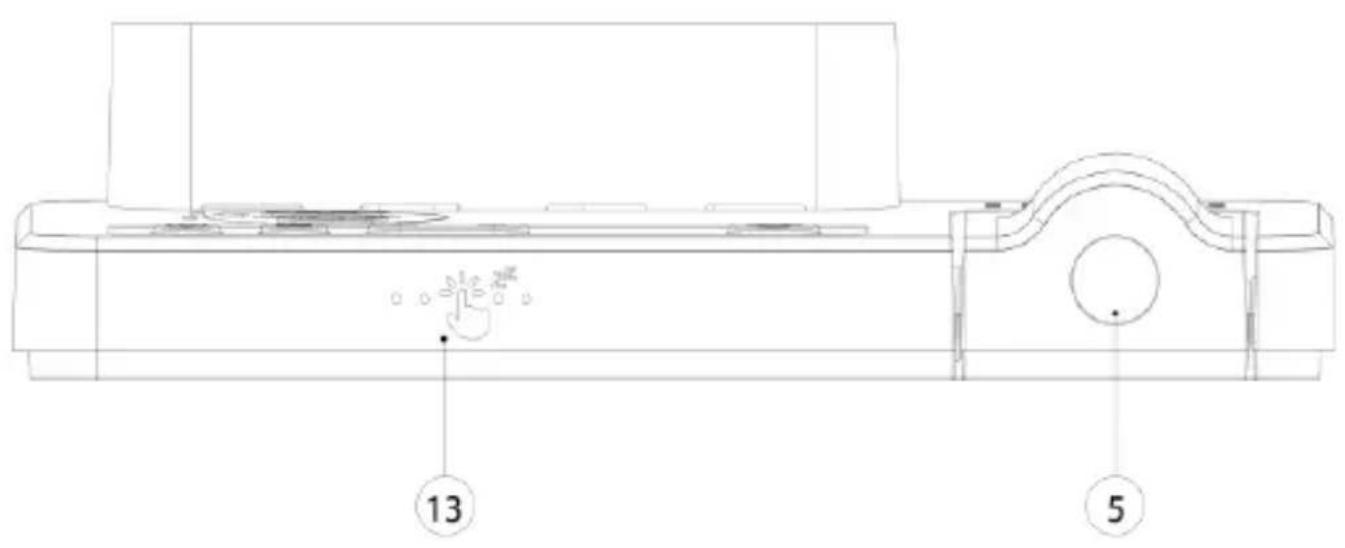

13: Berührungsfeld für die Schlummerfungtion (SNOOZE)

Funktionen

• DCF77 funkgesteuerte Zeitfunktion
  Kalender bis zum Jahr 2099
• Wochentage in 7 Sprachen währbar: Englisch, Deutsch, Italienisch, Französisch, Spanisch, Niederlandisch und Dänisch
  Uhrzeit wahlweise im 12/24-Stunden Zeitformat.
• 2 tätigliche Alarme mit Schlummerfungtion (8 Minuten Dauer)
• Projektion von Uhrzeit und Temperatur

180 Grad Drehung der Projektemsrichtung
Innentemperatur
- Temperatur wahlweise in ^ C oder ^ F
Tischaufstellung

Inbetriebnahme

• Verbinden Sie das mitgelieferte Netzkabel mit der Buchse auf der Rückseite des Weckers und schreiben Sie das Kabel dann an eine passende Stromquelle an.
• Alle Symbole auf dem LCD-Bildschirm leuchten für 3 Sekunden auf und Sie horen einen Signalton. Der Wecker erkennt die Innentemperatur und beginnnt dann, nach dem DCF77-Zeitsignal zuuchen.
• Entfernen Sie den Plastikstreifen aus dem Batteriefach um die Batterie in Betrieb zunehmen. Die Batterie wird als Backup verwendet.

Hinweis:

Bitte verwenden Sie das Original-Netzkabel, der thisem Produkt beiliegt, oder ein Netzkabel mit denselben technischen Daten.

Batteriewechsel

Öffnen Sie die Batteriefachabdeckung und legen Sie 1 x CR2032 -Batterien unter Beachtung der richtigen Polarität (Markierungen "+" und "-") in das Batteriefach ein. Schließen Sie die Abdeckung des Batteriefachs wieder.

Empfang des Funksignals

• Halten Sie die '' Taste für 2 Sekunden gedrückt, um die

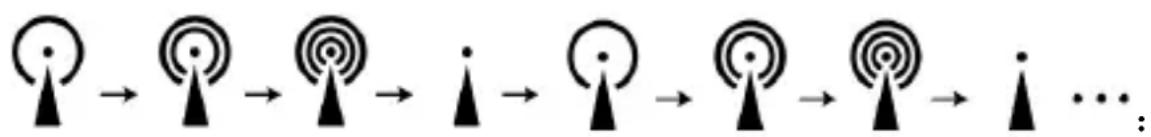

DCF77-Zeitsignalsuche manuell zu starten. Das Symbol "▲blinkt und das bedeutet,, dass die DCF77-Signalsuche aktiv ist. Die dynamische Anzeige zeigt an, dass das Signal stabil ist.

Empfang, Signal erkannt

: Erfolgreich empfangen

: Der vorherige Empfang war erfolgreich, aber der letzte Empfang ist fehlgeschlagen

: Zeitsignalsuche ist ausgeschaltet (RCC OFF eingestellt)

• Um 1:00 /2:00 / 3:00 (AM) führt die Uhr automatisch den Synchronisationsversuch mit dem DCF77-Signal durch, um eventuelle Abweichungen auf die genaue Zeit zu korrigieren. Bleibt dieser Synchronisationsversuch erfolglos (das Funkmastsymbol verschwindet aus der Anzeige), versucht das System automatisch die Synchronisation zur{nachsten vollen Stunde. Dieser Vorgang wird automatisch bis zu 5 Mal wiederholt.
• Drücken Sie während des DCF77-Signalempfangs einmal die "Taste, um dieSuche nach dem Zeitsignal zu beenden.

Hinweise:

• Ein blinkendes Funkmastsymbol zeigt an, dass der Empfang des DCF77-Signals begonnen hat
• Ein kontinuierlich angezeigtes Funkmastsymbol zeigt an, dass das DCF77-Signal erfolgreich empfangen wurde
• Wir empfehlen einen Mindestabstand von 2,5 Metern zu allen Störquellen, wie z.B. Fernsehgeräten oder Computermonitoren
• In Räumen mit Betonwänden (z.B.: in Kellern) und in Büros ist der Funkempfang schwächer. Stellen Sie das Gerät in solchen extremen Fällen in der Nähe des Fensters auf.
  Während des DCF77-Empfangs haben nur das "SNOOZE"

Berührungsfeld und die " Taste eine Funktion, andere Tasten haben keine Funktion. Wenn Sie andere Funktionen ausführten möchten, drücken Sieitte die " Taste, um den DCF77-Empfang zu beenden.

• Beim Empfang von Funkwellen werden die Hintergrundbeleuchting und die Projektion vorübergehend ausgescheltet und die Helligkeit wird nach Abschluss der Signalsuche wiederhergestellt.

Manuelle Zeiteinstellung

• Halten Sie die "" (SET) Taste für 2 Sekunden gedrückt und die

Anzeige RCC ON/OFF beginnnt zu blinken. Drücken Sie die '' oder die '' Taste, um die funkgesteuerte Zeitfunktion anzuschalten(ON) oder auszuschalten (OFF).

• Drücken Sie die "Taste, um diesen Einstellungspunkt zu bestätigen und fahren Sie mit dem{nachsten Einstellungspunkt fort. Die Reihenfolge der Einstellungspunkte ist wie folgt: RCC ON/OFF 12/24Hr Zeitzone Stunde Minute Datumformat (T/M oder M/D) Jahr Monat Datum Wochentagssprache

• Drücken Sie die "" Taste zur Bestätigung des letzten

Einstelungspunktes, um die Einstellvorgänge zu beenden und die Uhr kehrt in den normalen Anzeigemodus zurück.

Hinweise:

• Wenn innerhalb von 20 Sekunden keine Taste betätig wird, beendet die Uhr automatisch die Einstellung und keht zur normalen Zeitanzeige zurück.

• Halten Sie während der Einstellung des Wertes die "" oder die "Taste gedrückt, um den Einstellungswert schneller anzupassen

• Wenn bei der Auswahl des 12-Stunden-Formats "PM" vor den Stunden angezeigt wird, bedeutet dies, dass die Stunde post meridiem (nach der Mittagsstunde) ist.

Die 7 Sprachen, in denen die Wochenabkürzungen angezeigt werden, sind unter aufgeführrt:

Sprache / Wochentag	Englisch ENG	Deutsch GER	Französisch FRE	Spanisch SPA
Montag	MON	MON	LUN	LUN
Dienstag	TUE	DIE	MAR	MAR
Mittwoch	WED	MIT	MER	MIE
Donnerstag	THU	DON	JEU	JUE
Freitag	FRI	FRE	VEN	VIE
Samstag	SAT	SAM	SAM	SAB
Sonntag	SUN	SON	DIM	DOM

Sprache / Wochentag	Italienisch ITA	Niederländisch DUT	Dänisch DAN
Montag	LUN	MAA	MAN
Dienstag	MAR	DIN	TIR
Mittwoch	MER	WOE	ONS
Donnerstag	GIO	DON	TOR
Freitag	VEN	VRI	FRE
Samstag	SAB	ZAT	LOR
Sonntag	DOM	ZON	SON

Aktivierung/Deaktivierung des tätiglichen Alarms

• Drücken Sie einmal die '' '' Taste und auf der LCD-Anzeige wird das

Symbol angezeigt, was bedeutet, dass nur Alarm 1 aktiviert ist.

• Drücken Sie erneut die " " Taste und auf der LCD-Anzeige erscheint das Symbol, was bedeutet, dass nur Alarm 2 aktiviert ist.
• Wenn Sie die '' '' Taste erneut drücken, zeigt die LCD-Anzeige die und Symbole an, was bedeutet, dass sowohl Alarm 1 als a Alarm 2 aktiviert sind.
• Drücken Sie erneut die " " Taste und auf der LCD-Anzeige erscheint

kein Symbol, was bedeutet, dass sowohl Alarm 1 als auch Alarm 2 deaktiviert sind.

Alarmeinstellung

• Drücken Sie einmal die "" (ALARM) Taste, um Alarmzeit 1

anzuizen. Drücken Sie die "Taste erneut, um Alarmzeit 2

anzuizen. Drücken Sie die "Taste erneut, um zur normalen Zeitanzeige zusückzukehren.

• Wenn Alarm 1 angezeigt wird, halten Sie die "" Taste für 2

Sekunden gedrück und die Stunde von Alarmzeit 1 beginnnt zu blinken.
Drücken Sie die die '' oder die '' Taste, um die gewünschte Stunde einzustellen.

• Drücken Sie die "Taste, um ihre Einstellung zu bestätigten und die

Minute von Alarmzeit 1 beginnnt zu blinken. Drücken Sie die "oder die "Taste,, um die gewünschte Minute einzustellen.

• Drücken Sie die "Taste, um ihre Einstellung zu bestätigten und die Einstellung von Alarm 1 zu beenden.

• Wenn Alarm 2 angezeigt wird, halten Sie die "" Taste für 2 Sekunden gedrück und die Stunde von Alarmzeit 2 beginnnt zu blinken. Drücken Sie die die "" oder die "" Taste, um die gewünschte Stunde einzustellen.

• Drücken Sie die '' Taste, um ihre Einstellung zu bestätigten und die Minute von Alarmzeit 2 beginnnt zu blinken. Drücken Sie die '' oder die '' Taste., um die gewünschte Minute einzustellen.
• Drücken Sie die '' Taste, um ihre Einstellung zu bestätigten und die Einstellung von Alarm 2 zu beenden.

Hinweise:

• Wenn innerhalb von 20 Sekunden keine Taste betätig wird, beendet die Uhr automatisch die Einstellung und kehrt zur normalen Zeitanzeige zurück.
• Halten Sie während der Einstellung des Wertes die "" oder die "Taste gedrückt, um den Einstellungswert schneller anzupassen.
• Der Alarm ertont 2 Minuten lang, wenn Sieihn nicht durch Drücken einer beliebigen Taste beenden. In dieser Fall wird der Alarm nach 24 Stunden automatisch wiederholt.

Ausschalten des Alarmtons

• Wenn der Alarmton ertont, drücken Sie eine beliebige Taste außer der "SNOOZE" Berührungsfeld, um den Alarmton zu beenden.
• Der Weckton wird am{nachsten Tag wieder ertönen.

Schlummerfunktion

Wenn der Weckton ertont, drücken Sie das "SNOOZE" Berührungsfeld, um den Weckton zu beenden und in den Schlummermodus zu wechseln. Das Alarmsignal ertont nach einer Schlummerdauer von 8 Minuten erneut.

Temperatur in ^ C oder ^o F

Drücken Sie einmal die "Taste, um die Temperatureinheit auf °C oder °F umzuschalten.

Hintergrundbeleuchting und Projektefsfungtion DC-Netzkabelbetrieb

• Wenn Sie das Netzkabel verwenden, leuchten die Hintergrund-

beleuchtung und die Projektion immer auf. Drucken Sie die "Taste, um die Helligkeit der Hintergrundbeleuchtung einzustellen oder sie auszuschalten. Die Einstellungsreihenfolge für die Helligkeit ist: Hell Mittel Dunkel Ausgeschaltet Hell Mittel Dunkel ...

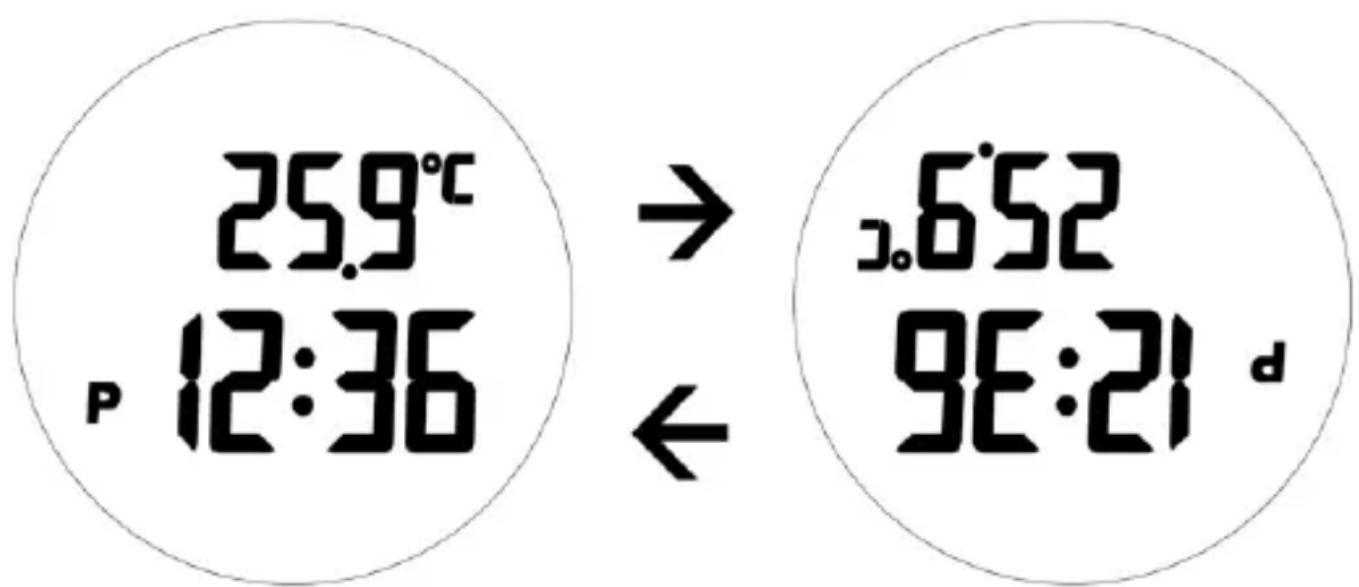

• Drücken Sie die '' '' Taste und die Projektion wird um 180 Grad gezadreht.

DE9

Hinweise:

• Wenn die Projektion aktiv ist, beträgt der Projektionsabstand etwa 2 Meter.
• Eine kontinuierliche Projektion ist nur bei Verwendung des Netzteils möglich.
• Beim Empfang von Funkwellen werden die Hintergrundbeleuchting und die Projektion vorübergehend ausgescheltet und die Helligkeit wird nach Abschluss der Signalsuche wiederhergestellt.

Konformitätserklarung

Hiermit erklärt Technotrade, dass sich das Produkt WT 534 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlagigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserkläragn finden Sie unter: www.techoline.de/doc/4029665005348

Technische Daten

Innentemperatu-Messbereich: -9.9^ (14.2°F) 50°C (122°F)
Stromversorgung: TC-0500600-01A Netzadapter DC5V 600mA (inklusive), 1 x CR2032 Knopfelle (inklusive, nur für Back-up)

Umwelteinflüsse auf Funkempfang

Die Uhr empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt sein:

• lange Übertragungswege
• naheliegende Berge und Täler
• nahe Autobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc.
• nahe Baustellen
• inmitten hoher Gebäude
  in Betonbauten
• nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer Gegenstände
• in bewegten Fahrzeugen

Platzieren Sie die Uhr an einem Ort mit optimalem Empfang, z.B. in der Nähe von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen.

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen

aus.

• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
• Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit atzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Verwenden Sie nur Lithiumbatterien, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.
• Mischen Sie niemals alte und neue Batterien.
• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie können explodieren.
• Bewahren Sie die Batterien nicht in der Höhe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursichen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie konnen bebrauchte Batterien unentgeltlich bei ihrem Handler und

Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) besteht Elektroschrott nicht in den Hausmüll, sondern ist zu recyecn oder umweltfreiendlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

External Stromversogung

Veröffentlichte Informationen	Präziser Wert	Einheit
Modell-№	TC-0500600-01A
Eingangsspannung	100-240	V
Eingangs-Wechselstromfrequenz	50/60	Hz
Ausgangsspannung	DC 5	V
Ausgangsstrom	0,6	A
Ausgangsleistung	3,0	W
Durchschnittliche aktive Effizienz	≥ 69,64	%
Wirkungsgrad bei niedriger Last (10%)	-	%
Leistungsaufnahme bei Nulllast	≤ 0,10	W

Die relevanten Lastbedingungen sind wie folgt:

Prozentualer Anteil des Ausgangsstroms auf dem Typenschild
Lastzustand 1	100 % ± 2 %
Lastzustand 2	75 % ± 2 %
Lastzustand 3	50 % ± 2 %
Lastzustand 4	25 % ± 2 %
Lastzustand 5	10 % ± 1 %
Lastzustand 6	0 % (Leerlaufzustand)
