BEDIENUNGSANLEITUNG Phantom F3 Cameo

DEUTSCH SICHERHEITSHINWEISE 9 EINFÜHRUNG 11

AUFSTELLUNG UND MONTAGE 13

TECHNISCHE DATEN 14 HERSTELLERERKLÄRUNGEN 14 FRANCAIS

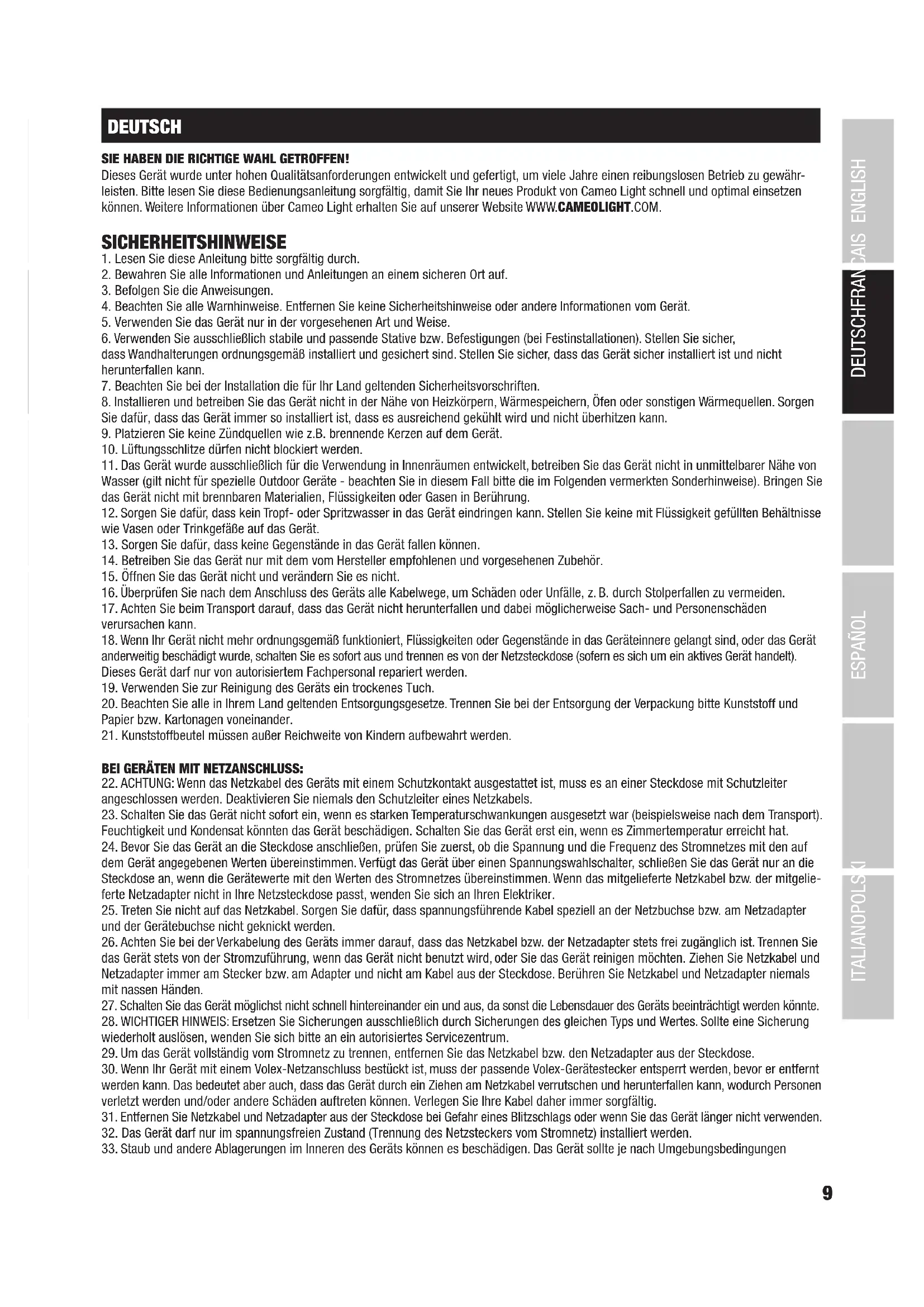

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS: 22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie- ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

32. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.

33. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen10 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.

34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen.

35. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten. 36. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.

37. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.

38. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt. VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF NEBELMASCHINEN! 1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für den Betrieb in Haushalten geeignet!

2. Verwenden Sie ausschließlich Cameo Nebelfluid (wasserbasierend) und füllen Sie niemals brennbare Flüssigkeiten in den

Kanister! Explosionsgefahr!

3. Trennen Sie die Nebelmaschine vom Netz, bevor Sie den Kanister wechseln oder Nebelfluid auffüllen!

4. Betreiben Sie die Nebelmaschine ausschließlich in gut belüfteten Räumen!

5. Betreiben Sie die Nebelmaschine niemals unbeaufsichtigt!

6. Trennen Sie die Nebelmaschine vor dem Aufstellen und Montieren vom Netz und stellen Sie sicher, dass die Nebelmaschine vollständig abgekühlt ist. 7. Die Nebelaustrittsdüse wird im Betrieb sehr heiß. Berühren Sie die Austrittsdüse nicht während des Betriebs und halten Sie einen Mindestabstand von 50cm ein! Stellen Sie vor dem Reinigen und Transportieren sicher, dass das Gerät vollständig abgekühlt ist! 8. Der austretende Nebel ist sehr heiß! Richten Sie die Austrittsdüse niemals auf Personen und Tiere! VERBRENNUNGSGEFAHR!

9. Achten Sie darauf, dass sich Personen und Tiere nicht direkt unterhalb von Nebelmaschinen aufhalten dürfen! VERBREN-

10. Richten Sie die Nebelaustrittsdüse niemals auf offene Flammen und brennbare Materialien!

11. Achten Sie darauf, dass andere elektrische Geräte und Steckdosen nie dem direkten Nebelstrahl ausgesetzt werden!

12. Vor der Nebelaustrittsdüse kann im Betrieb Flüssigkeitsansammlung durch Kondensat entstehen. Vorsicht, Rutschgefahr!

13. Gelegentlich können geringe Mengen Nebel während des Betriebs auch ohne Ansteuerung austreten, ebenso auch noch

kurze Zeit nach dem Abschalten der Nebelmaschine.

14. Setzen Sie Personen mit Atemwegserkrankungen (z.B. Allergiker, Asthmatiker) niemals künstlichem Nebel aus.

15. Achten Sie beim Einsatz von Nebelmaschinen darauf, dass die Sichtweite im Raum nicht unter ca. 2 Meter sinkt, damit sich Personen im Raum noch sicher orientieren können.

16. Entleeren Sie den Fluidkanister vor einem Transport.

17. Austretender Nebel kann Rauchmelder auslösen.

18. Von Kindern fernhalten!11

BLACK PANTONE 429 C EINFÜHRUNG NEBELMASCHINE CLPHANTOMF3 STEUERUNGSFUNKTIONEN Kabel-Fernbedienung Funk-Fernbedienung EIGENSCHAFTEN Nebelmaschine für wasserbasiertes Nebelfluid. Kabel-Fernbedienung und Funk-Fernbedienung inklusive. Betriebsspannung 230 V AC / 50 Hz. Leistungsaufnahme 970 W.

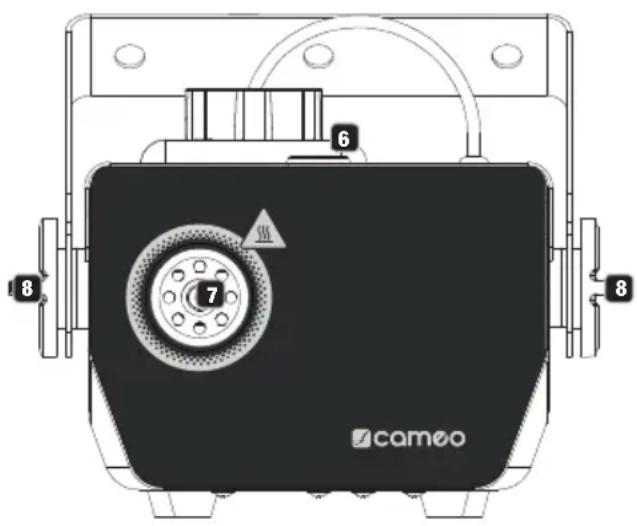

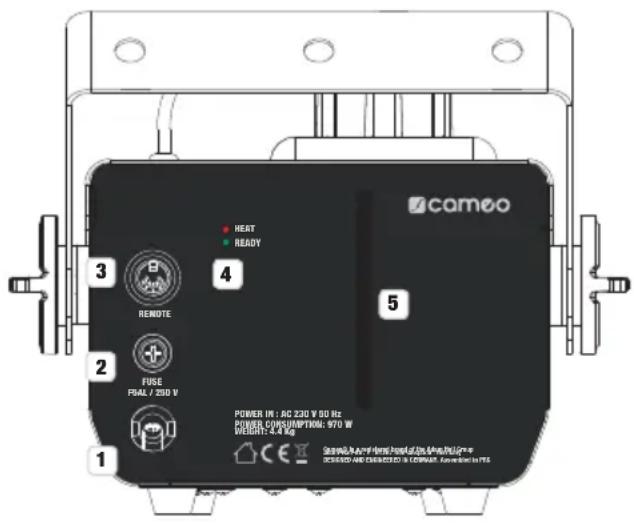

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

POWER IN Fest angeschlossenes Netzkabel mit CEE 7/7 Netzstecker.

FUSE Sicherungshalter für 5 x 20mm Feinsicherungen. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (siehe Aufdruck auf dem Gehäuse). Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

REMOTE Weibliche 5-Pol DIN-Buchse zum Anschließen der Kabel-Fernbedienung und des Funkempfängers für die Funk-Fernbedienung (im Liefer- umfang).

HEAT / READY Anzeige-LEDs zum Signalisieren des Betriebszustands. Wenn die rote HEAT-LED leuchtet, befindet sich die Nebelmaschine in der Aufheiz- phase, sobald die grüne READY-LED leuchtet, ist die Nebelmaschine betriebsbereit.

SICHTFENSTER Sichtfenster für die Kontrolle des Kanisterfüllstands. Für eine erleichterte Füllstandskontrolle ist der Kanister beleuchtet.

KANISTER Fluidkanister mit Schraubdeckel und Ansaugschlauch. Der Sinterfilter am Ende des Ansaugschlauchs sorgt dafür, dass Schmutzpartikel nicht in das System gelangen und dass das Schlauchende stets am tiefsten Punkt des Kanisters liegt. Trennen Sie die Nebelmaschine vor dem Befüllen des Kanisters allpolig vom Netz (Netzstecker ziehen). Um Brandverletzungen zu vermeiden, lassen Sie die Nebelmaschine nun ausreichend abkühlen. Schrauben Sie den Deckel vom Kanister und füllen geeignetes Nebelfluid ein, achten Sie dabei darauf, dass Ne- belfluid nicht in das Gerät gelangen kann (Kanister aus der Nebelmaschine nehmen). Führen Sie den Ansaugschlauch wieder in den Kanister ein und verschließen ihn sorgfältig mit Hilfe des Deckels. Betreiben Sie die Nebelmaschine nie ohne Nebelfluid.

NEBELAUSTRITTSDÜSE Die Nebelaustrittsdüse befindet sich auf der Vorderseite der Nebelmaschine. Vorsicht, sehr heiß! Achten Sie bei der Aufstellung und Montage der Nebelmaschine auf die Anmerkungen unter Punkt „VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF NEBELMASCHINEN!“ in den Sicher- heitshinweisen dieser Anleitung.

GRIFFSCHRAUBEN Griffschrauben zum Verstellen des Montagebügels.

LÜFTUNGSSCHLITZE Auf der Oberseite des Geräts befinden sich Lüftungsschlitze. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden und Luft ungehindert zirkulieren kann.

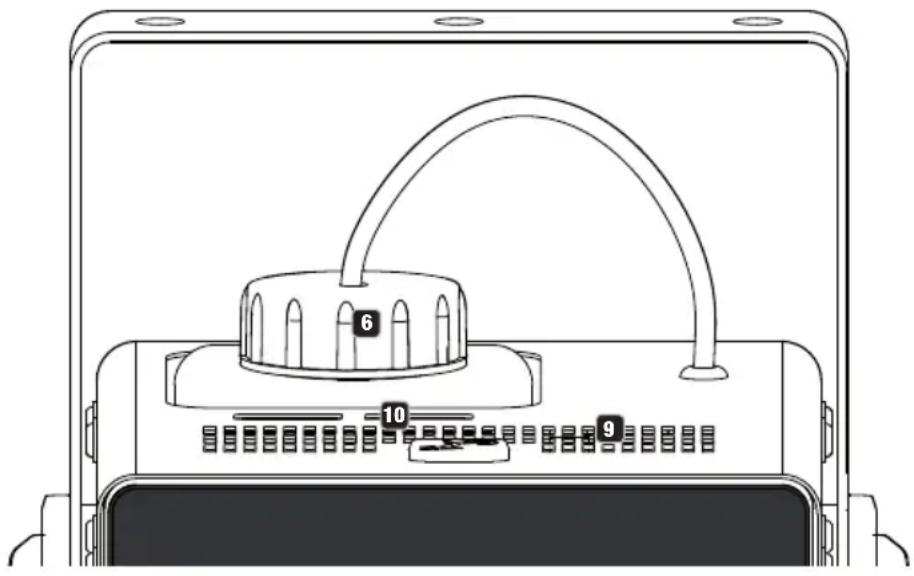

SICHERUNGSPUNKT Sicherungspunkt zum Sichern des Geräts bei Traversenmontage.

BEDIENUNG ANMERKUNGEN

• Entfernen Sie die Schutzfolie vor der ersten Benutzung von der Vorderseite der Nebelmaschine.

• Nach dem Anschließen an das Stromnetz erfolgt die Aufheizphase des Verdampfers (ca. 4 Minuten), während dieser Zeit leuchtet die HEATING-LED und der Nebelausstoß kann nicht gestartet werden. Nach Abschluss der Aufheizphase leuchtet die READY-LED und die Nebelmaschine ist betriebsbereit.

• Betreiben Sie die Nebelmaschine nicht ohne Nebelfluid. Kontrollieren Sie den Füllstand in regelmäßigen Abständen und füllen bei Bedarf Nebelfluid nach (Gerät vor dem Befüllen vom Netz nehmen).

• Um Fluid-Rückstände im Verdampfersystem Ihrer Nebelmaschine zu entfernen und so für eine lange Gerätelebensdauer zu sorgen, führen Sie in regelmäßigen Abständen eine Reinigung des Verdampfersystems durch (ca. alle 60 Betriebsstunden). Nutzen Sie dafür das spezielle Reinigungsfluid für Nebelmaschinen von Cameo und befolgen dabei die Anweisungen auf dem Flaschenetikett.13 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

BEDIENUNG PER KABEL-FERNBEDIENUNG

Schließen Sie die Kabel-Fernbedienung an der Nebelmaschine an (DIN-Buchse REMOTE), drücken und halten den Auslösetaster an der Fern- bedienung, um den Nebelausstoß zu starten und stoppen den Nebelausstoß, indem Sie den Druck wieder vom Auslösetaster nehmen. Sobald die roten Anzeige-LEDs leuchten, ist die Aufheizphase abgeschlossen und die Nebel- maschine ist betriebsbereit.

BEDIENUNG PER FUNK-FERNBEDIENUNG

Schließen Sie den Funkempfänger für die Funk-Fernbedienung an der Nebelmaschine an (DIN-Buchse REMOTE) und geben der Nebelmaschine eine Adresse von 1 bis 4, indem Sie den entsprechenden Dippschalter an der Seite des Empfängers nach unten drücken in Position ON (im Beispiel Nr. 1). Der Nebelausstoß der Nebelmaschine lässt sich nun starten, indem Sie den entsprechenden Taster auf der Funk-Fernbedienung drücken und halten, stoppen Sie den Nebelausstoß, indem Sie den Druck wieder vom Taster nehmen. Während Sie einen der Taster gedrückt halten, leuchtet die Anzeige-LED oberhalb von Taster Nr. 1. Der Betriebszustand der Nebelma- schine lässt sich mit Hilfe der Anzeige-LEDs im Funkempfänger ablesen (rot = Aufheizphase, grün = betriebsbereit). Bis zu vier Nebelmaschinen dieses Typs lassen sich unabhängig mit einer Funk-Fernbedienung steuern. Für den Betrieb der Funk-Fernbedienung wird eine 12V Batterie des Typs 23A benötigt (im Lieferumfang).

AUFSTELLUNG UND MONTAGE

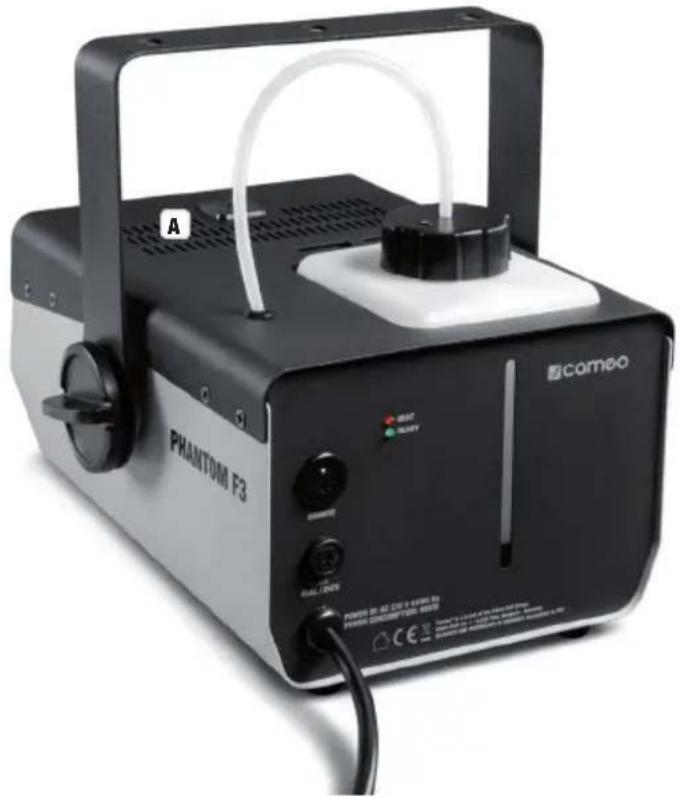

Stellen Sie die Nebelmaschine an einer geeigneten Stelle auf die vormontierten Gummifüße. Die Montage an einer Traverse erfolgt mit Hilfe einer optional erhältlichen Traversenklemme, die am Montagebügel der Nebelmaschine befestigt wird. Sorgen Sie für feste Verbindungen und sichern Sie das Gerät mit einem geeigneten Sicherungsseil an der dafür vorgesehenen Stelle (A). Die maximal zugelassene Neigung der Nebelmaschine beträgt 30°. Achten Sie beim Aufstellen und Montieren auf die Anmerkungen unter Punkt „VORSICHT! WICHTIGE HINWEI- SE IN BEZUG AUF NEBELMASCHINEN!“ in den Sicherheitshinweisen dieser Anleitung. Wichtige Sicherheitshinweise: Überkopfmontage erfordert umfassende Erfahrung, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Geräten. Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die Hilfe von professionellen Unternehmen. A14 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH TECHNISCHE DATEN Artikelnummer: CLPHANTOMF3 Produktart: Nebelmaschine Typ: Nebelerzeuger nach Verdampfungsprinzip Aufheizzeit: ca. 4 Minuten Leistung Heizelement: 950 W Ausstoßvolumen: ca. 180-240 m³/min Reichweite Nebelausstoß: ca. 4 m Ausstoßdauer: ca. 14 s Nachheizzeit: ca. 8 s Fluidverbrauch: ca. 40 ml/min Steuerung: Kabel-Fernbedienung mit 4,3m Kabel, Funk-Fernbedienung mit Funkempfänger Anschluss für Fernbedienung: 5-Pol DIN, weiblich Anzeigeelemente: HEAT-LED, READY-LED Stromversorgungsanschluss: Fest angeschlossenes Netzkabel mit CEE 7/7 Netzstecker Betriebsspannung: 230 V AC / 50 Hz Sicherung: F5AL 250 V (5x20 mm) Leistungsaufnahme: 970 W Umgebungstemperatur (in Betrieb): 5°C - 40°C Relative Luftfeuchtigkeit: < 85%, nicht kondensierend Gehäusematerial: Metall Gehäusefarbe: schwarz / grau Abmessungen (B x H x T): 190 x 142 x 270 mm Gewicht (ohne Kanister): 4,4 kg Zubehör (im Lieferumfang): 4 Gümmifüße. Kanister, Kabel- und Funk-Fernbedienung inklusive. HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/ MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.
