DS 4052 - Säge Herkules - Kostenlose Bedienungsanleitung

Produkttyp	Dekupriersäge
Marke	Herkules
Modell	DS 4052
Netzspannung	230 V ~ 50 Hz
Leistungsaufnahme	80 Watt (S2 20 min) / 120 Watt (S6 30 %)
Leerlaufdrehzahl	400-1600 U/min
Hub	21 mm
Standfläche	440 x 280 mm
Tischgröße	410 x 253 mm
Tischneigung	0° bis 45° nach links
Max. Schnitthöhe bei 90°	57 mm
Max. Schnitthöhe bei 45°	27 mm
Sägeblattlänge	127 mm
Abstand Spindelachse zum Gestell	406 mm
Gewicht	13 kg
Schutzart	IP 20
Hauptfunktionen	Innenschnitte, neigbarer Tisch, Hubzahlregler, Absauggebläse, Adapter für Laubsägeblätter
Sicherheit	Sicherheitsschalter (Schutz gegen Wiedereinschalten nach Spannungsabfall), Sägeblattschutzhaube, Gebläsevorrichtung
Wartung und Reinigung	Regelmäßig mit feuchtem Tuch und Seife reinigen, Lager alle 25-30 Betriebsstunden schmieren, Kohlebürsten von Fachmann prüfen lassen
Ersatzteile	Erhältlich bei der ISC GmbH ; Typ, Artikelnummer, Identifikationsnummer und Ersatzteilnummer angeben
Garantie	5 Jahre, detaillierte Bedingungen im Garantieschein
Lieferumfang	Dekupriersäge, Sägeblattschutzeinrichtung, Absauggebläse, Bedienungsanleitung, Sicherheitshinweise

Häufig gestellte Fragen - DS 4052 Herkules

Wie wechsle ich das Sägeblatt?

Drehen Sie die Spannschraube (14) nach rechts, um das Sägeblatt zu lockern. Schrauben Sie die linke Abdeckung (4) ab. Entfernen Sie das Blatt von der oberen Halterung (13), indem Sie den Schwenkarm nach unten drücken, dann von der unteren Halterung (8). Nehmen Sie das Blatt durch die Tischeinlage (18) heraus. Setzen Sie das neue Blatt in umgekehrter Reihenfolge ein, wobei die Zähne zum Tisch zeigen. Spannen Sie das Blatt, indem Sie die Spannschraube nach links drehen.

Wie neige ich den Sägetisch?

Lösen Sie die Befestigungsschraube (5). Neigen Sie den Sägetisch (7) nach links, bis der Zeiger (17) den gewünschten Winkel auf der Skala (6) anzeigt. Für Präzisionsarbeiten machen Sie einen Probeschnitt und justieren Sie bei Bedarf nach.

Wie führe ich Innenschnitte durch?

Schalten Sie den Schalter auf '0' und ziehen Sie den Stecker. Entfernen Sie das Sägeblatt wie zuvor beschrieben. Bohren Sie ein Loch in das Werkstück an der Stelle, an der der Schnitt beginnen soll. Legen Sie das Werkstück auf den Tisch und richten Sie das Loch mit dem Zugang aus. Setzen Sie das Sägeblatt durch das Loch ein, spannen Sie es und führen Sie den Schnitt durch. Entfernen Sie nach dem Schnitt das Blatt und das Werkstück.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie einen Gehörschutz (Schallpegel bis 88,4 dB), eine Staubmaske (gesundheitsschädlicher Holzstaub), eine Schutzbrille (Funken und Splitter) und Handschuhe bei der Handhabung.

Wie reinige und warte ich die Säge?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie die Schutzeinrichtungen, die Lüftungsschlitze und das Gehäuse mit einem sauberen Tuch oder Druckluft bei niedrigem Druck. Verwenden Sie ein feuchtes Tuch mit etwas Seife. Schmieren Sie die Lager der Umlenkrollen alle 25 bis 30 Betriebsstunden mit einem hochwertigen Schmierfett. Die Kohlebürsten müssen von einem Elektrofachmann überprüft werden.

Was sind die elektrischen Daten?

Netzspannung: 230 V ~ 50 Hz. Leistungsaufnahme: 80 Watt im Betriebsmodus S2 20 min (Kurzzeitbetrieb) und 120 Watt im Modus S6 30 % (Dauerbetrieb mit intermittierendem Betrieb). Schutzart IP 20.

Wie stelle ich die Schnittgeschwindigkeit ein?

Verwenden Sie den Hubzahlregler (3), um die Drehzahl zwischen 400 und 1600 U/min je nach zu schneidendem Material einzustellen.

Welche Garantie gibt es und wie wird sie aktiviert?

Die Garantie beträgt 5 Jahre ab Kaufdatum. Zur Aktivierung senden Sie das defekte Gerät portofrei an die Herstelleradresse mit dem Original-Kassenbon und einer genauen Beschreibung des Fehlers. Die Garantie deckt Material- und Fertigungsfehler ab, jedoch nicht normalen Verschleiß, Schäden durch unsachgemäße Verwendung oder Eingriffe.

Wie montiere ich die Säge auf einer Werkbank?

Verwenden Sie eine massive Holzwerkbank. Legen Sie eine Schaumgummi-Unterlage (450 x 250 x 13 mm) zwischen Säge und Werkbank, um Vibrationen zu reduzieren. Befestigen Sie die Säge mit Sechskantschrauben M8 und Sechskantmuttern. Ziehen Sie nicht zu fest an, damit die Schaumgummi-Unterlage die Vibrationen dämpfen kann.

Kann die Säge mit Laubsägeblättern verwendet werden?

Ja, dank des Adapters für Laubsägeblätter (Abb. 8/9). Entfernen Sie das Standard-Sägeblatt, setzen Sie das Laubsägeblatt in den Adapter ein und entfernen Sie dann die Tischeinlage (18). Hängen Sie die beiden Adapter (22) an die Sägeblatthalterungen (8/13) und setzen Sie das Blatt wie in der Anleitung beschrieben ein.

BEDIENUNGSANLEITUNG DS 4052 Herkules

DE Originalbetriebsanleitung Dekupiersäge

Art.-Nr.: 43.090.06 I.-Nr.: 11011

1

14 12 11 10 16 9 15 7 3 2 8 5 1

2 A B C D E F G H

3 7 4 6 5 1 32

-2-

4 19 9 10 11

5 21 10 20

6 16 12

7 13 a b

8 7 6 5 17

9 13 22 18 8 22

-3-

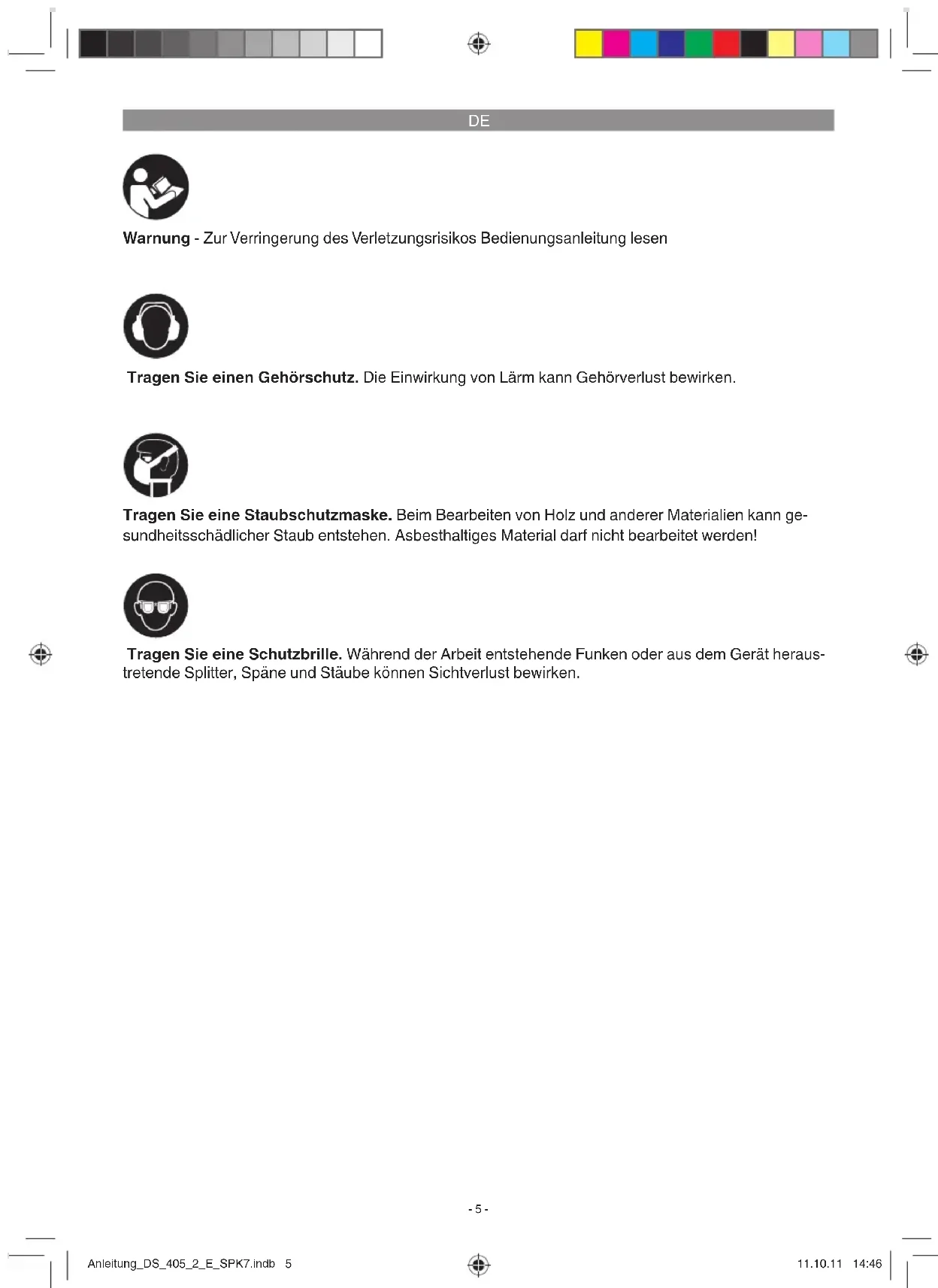

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus-tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

-5-

DE

Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

⚠️ Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1,3)

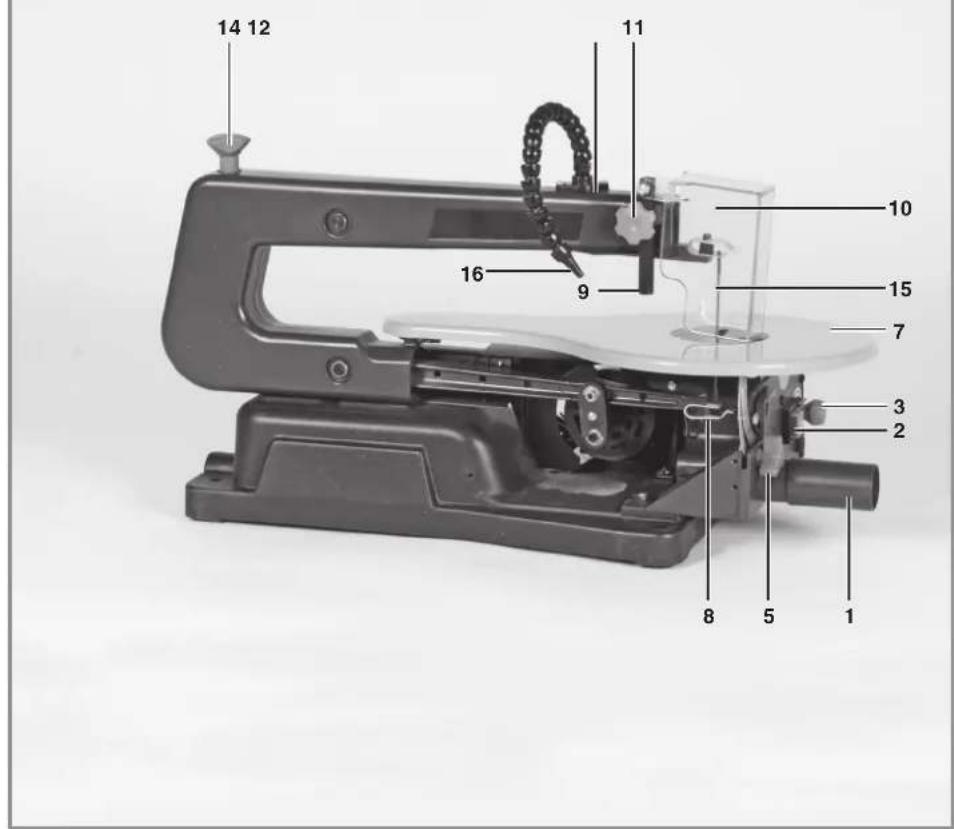

1 Staubabsaugadapter
2 Aus/Einschalter
3 Hubzahlregler
4 Abdeckung links
5 Feststellschraube
6 Gradskala
7 Sägetisch
8 Sägeblatthalterung unten
9 Haltebolzen
10 Sägeblattschutz
11 Klemmschraube
12 Halterung
13 Sägeblatthalter oben
14 Spannschraube
15 Sägeblatt
16 Abblasvorrichtung

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
  • Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Dekupiersäge
• Sägeblattschutz
  • Abblasvorrichtung
  • Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäße Verwendung

Die Dekupiersäge dient zum Schneiden von kantigen Hölzern oder holzähnlichen Werkstücken. Rundmaterialien dürfen nur mit geeigneten Haltevorrichtungen geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Sägeblätter verwendet werden. Die Verwendung von Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch

-6-

DE

die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

• Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.
• Unfallgefahr durch Handkontakt in nicht abgedecktem Schneidbereich des Werkzeuges.
• Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr).
  • Quetschen der Finger.
  • Gefährdung durch Rückschlag.
• Kippen des Werkstückes aufgrund einer unzureichenden Werkstückauflagefläche.
  • Berühren des Schneidwerkzeuges.
• Herausschleudern von Astteilen und Werkstückteilen.

4. Technische Daten

Netzspannung: 230 V \~ 50Hz

Leistungsaufnahme: 80Watt

Betriebsart: S2 20 min

Leistungsaufnahme:......120Watt

Betriebsart: S6 30%

Leerlaufdrehzahl n _0 : 400-1600 min ^-1

Schutzart: IP20

Hubbewegung: 21mm

Standfl äche: 440 x 280 mm

Tisch schwenkbar: 0° bis 45° nach links

Tischgröße: 410 x 253 mm

Sägeblattlänge: 127 mm

Ausladung: 406 mm

Schnitthöhe max. bei 90°: 57 mm

Schnitthöhe max. bei 45°: 27 mm

Gewicht: 13 kg

Einschaltdauer:

Die Einschaltdauer S2 20 min (Kurzzeitbetrieb) sagt aus, dass der Motor mit der Nennleistung 80 Watt nur für die auf dem Datenschild angegebene Zeit (20 min) dauernd belastet werden darf. Andernfalls würde er sich unzulässig erwärmen. Während der Pause kühlt sich der Motor wieder auf seine Ausgangstemperatur ab.

Betriebsart S6 30%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 30% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 70% der Spieldauer ohne Last weiterlaufen.

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Betrieb

Schalldruckpegel L _pA : 80,2 dB 65,1 dB

Schalleistungspegel L_WA : 88,4 dB 74,8 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
  • Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  • Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  • Tragen Sie Handschuhe.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub- schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

-7-

DE

5. Vor Inbetriebnahme

5.1 Allgemein

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  • Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

5.2 Montieren der Säge auf einer Werkbank (Abb. 2)

1. Zum Aufsetzen der Säge eignet sich eine Werkbank aus massivem Holz besser als ein schwaches Pressplattengerüst, bei welchem sich die Vibration und Geräuschbelastung störend bemerkbar machen.
2. Die zur Montage auf einer Werkbank nötigen Werkzeuge und Kleinteile wurden nicht mit der Säge ausgeliefert. Verwenden Sie jedoch mindestens Ausrüstung folgender Größe:

Beschreibung:

Menge:

Sechskantschrauben M8: 4

Flachdichtungen ∅ 8mm: 4

Unterlegscheiben ∅ 8 mm: 4

Sechskantmuttern M8: 8

1. Eine lärmreduzierende Schaumgummiunterlage wird ebenfalls nicht zusammen mit der Säge ausgeliefert. Wir empfehlen aber dringend den Einsatz einer solchen Unterlage, um Vibrationen und Lärm gering zu halten.

Beschreibung:

Weiche Schaumgummiunterlage:

450 x 250 x 13 mm

Ziehen Sie die Schrauben nicht übermäßig an. Lassen Sie Spielraum, damit die Schaumgummiunterlage gut absorbieren kann.

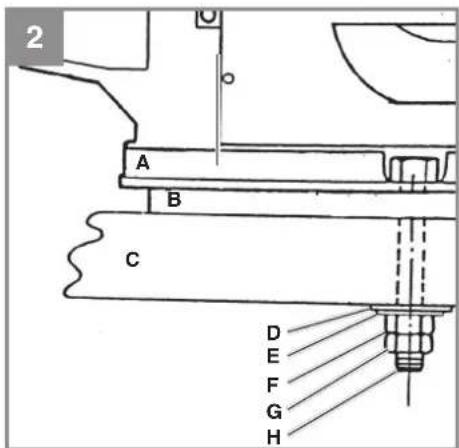

Montage der Säge auf einer Werkbank siehe Abbildung (2), Aufl istung der Komponenten auf der Abbildung:

A: Sägekörper
B: Schaumgummiunterlage
C: Werktisch
D: Flachdichtung
E: Unterlegscheibe
F: Sechskantmutter
G: Blockiermutter
H: Sechskantschraube

5.3 Montage

Achtung! Vor allen Wartungs- und Umrüstungsarbeiten an der Dekupiersäge ist der Netzstecker zu ziehen.

5.3.1 Montage des Sägeblattschutzes und der Späneabblas-Vorrichtung (Abb. 4/5/6)

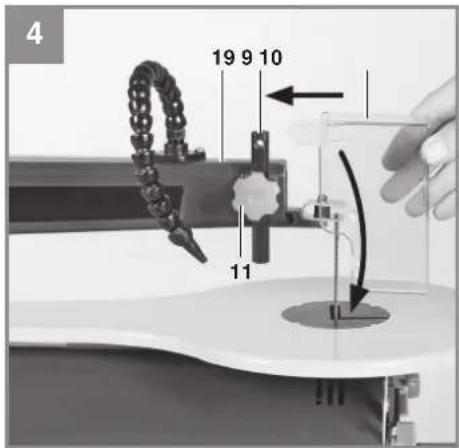

• Haltebolzen (9) auf den Ausleger (19) aufsetzen.
• Sägeblattschutz (10) auf den Haltebolzen (9) schieben.
• Schraube (20) durch die Bohrung des Haltebolzens (9) und des Sägeblattschutzes (10).
• Schraube (20) mit der Mutter (21) gegen Herausfallen sichern.
• Mit der Klemmschraube (11) kann der Sägeblattschutz in verschiedenen Höhen fixiert werden.

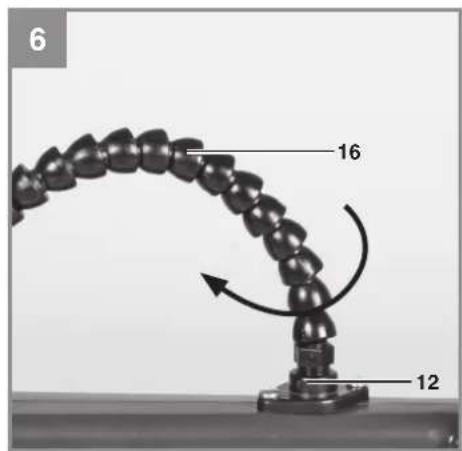

  • Montieren Sie die Abblasvorrichtung (16) wie in Abbildung 6 dargestellt.

5.3.2 Sägeblatt wechseln (Abb. 1/3/7)

Spannschraube (14) nach rechts drehen, um das Sägeblatt (15) zu entspannen.
• Linke Abdeckung (4) abschrauben.
- Sägeblatt zuerst aus der oberen Sägeblatt-halterung (13) herausnehmen, dabei den oberen Pendelarm nach unten drücken.
- Anschließend das Sägeblatt aus der unteren Sägeblatthalterung (8) nehmen.
- Sägeblatt durch die Tischeinlage (18) nach oben herausziehen.
- Neues Sägeblatt in umgekehrter Reihenfolge wieder einsetzen.

Achtung: Legen Sie das Sägeblatt immer so ein, dass die Zähne in Richtung des Sägetisches zeigen.

-8-

DE

Das Sägeblatt kann in Schlitz a oder b eingesetzt werden:

Schlitz a: Für Schnitte längs des Auslegers Schlitz b: Für Schnitte quer zum Ausleger.

Sägeblatt durch Drehen der Spannschraube (14) nach links (im Uhrzeigersinn) spannen.

5.3.3 Sägetisch schräg stellen (Abb. 8)

• Feststellschraube (5) lösen.
- Sägetisch (7) nach links neigen, bis der Zeiger (17) auf das gewünschte Winkelmaß, der Gradskala (6), zeigt.

Achtung: Wenn Präzisionsarbeit verlangt wird, sollte ein Probeschnitt durchgeführt werden und die Gradeinstellung gegebenenfalls nachjustiert werden.

6. Bedienung

6.1 Anmerkung:

• Die Säge schneidet Holz nicht selbsttätig. Der Benutzer ermöglicht das Schneiden durch Führung des Holzes in das bewegte Sägeblatt.
  • Die Zähne schneiden das Holz nur beim Abwärtshub.
• Das Holz muss langsam in das Sägeblatt geführt werden, da die Zähne des Sägeblattes sehr klein sind.
• Jede Person, die mit der Säge umgehen will, benötigt eine gewisse Lernzeit. Während dieser Zeit werden sicher einige Blätter brechen.
• Beim Schneiden von dickeren Hölzern ist besonders zu beachten, dass das Sägeblatt nicht gebogen oder verdreht wird. Dadurch wird die Lebensdauer des Sägeblattes erhöht.

6.2 Ein- Ausschalter (Abb. 3/Pos. 2)

• Zum Einschalten ist die grüne Taste zu drücken.
• Zum Ausschalten muss die rote Taste gedrückt werden.
• Achtung: Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.

6.3 Hubzahlregler (3)

Mit dem Hubzahlregler können Sie die Hubzahl entsprechend des zu schneidenden Materials einstellen.

6.4 Durchführung von Innenschnitten

1. Ein Merkmal dieser Dekupiersäge ist die Möglichkeit zur Durchführung von Innenschnitten in einer Platte, ohne dass die Außenseite oder der Umfang der Platte beschädigt wird.

Warnung: Um Verletzungen durch ein versehentliches Starten zu vermeiden: Vor dem Entfernen oder Auswechseln des Sägeblattes immer den Schalter auf die Position "0" stellen und den Netzstecker aus der Steckdose ziehen.

1. Zur Durchführung von Innenschnitten in einer Platte: Das Sägeblatt, wie im Abschnitt 5.3.2 beschrieben, entfernen.
2. Ein Loch in die betreff ende Platte bohren.
3. Die Platte mit dem Loch über das Zugangsloch auf dem Sägetisch legen.
4. Das Sägeblatt durch das Loch in der Platte installieren und die Blattspannung einstellen.
5. Nach Beendigung der Innenschnitte das Sägeblatt von den Blatthaltern entfernen (wie im Abschnitt 5.3.2 beschrieben) und die Platte vom Tisch nehmen.

6.5. Adapter für Laubsägeblätter (Abb. 8/9)

• Entfernen Sie das Sägeblatt wie unter 5.3.2 beschrieben.
• Setzen Sie nun das Laubsägeblatt (a) in den Adapter ein.
  • Zuerst die Tischeinlage (18) abnehmen.
• Dann beide Adapter (22) an die zwei Sägeblatthalter (8/13) hängen.
• Einsetzen des Sägeblattes wie unter Punkt 5.3.2 beschrieben.

-9-

DE

7. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

7.2 Lager

Schmieren Sie die Lagerstellen der Umlenkrollen periodisch mit einem hochwertigen Maschinenfett, spätestens jedoch nach etwa 25-30 Betriebsstunden.

7.3 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

7.4 Wartung

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

7.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
  • Artikelnummer des Gerätes
  • Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

-10-

DE

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

-11-

DE

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an den nächstgelegenen zuständigen Baumarkt zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
   Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.
3. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

-12-

DE

1. Bel ISC-Webadresse amielden - es wird Ihnen eine Retourernummer zugefält i 2. Ihre Aschift eintragen3. Fehlbersechterlung und Art-Nr. und L-Nr. angaben 1. Garantieil JAV/EN ankeruzen sowie Kaufbelag-Nr. und Datum angaben und eine Kopie des Kaufbelages belagen

2. Name:

3. Weltcher Fehler ist aufgeteten (genaue Angabe): Art-Nr.: 1-Nr.:

4. Garante JA NEN Kaubdejg-Nr./Datum:

5. Sehr geehnte Kundin, sehr geeheter Kunde.thee beschleben Sie uns die von Ihnen felsgesielle Fehlunktion Innes Gerätes als Grund lürer Beaatsanding mboglichst genau. Dadurch konnen wir zur Sie ihre Rekamation scheller bedehlenund Ihnen schneller hellen. Eine zu ungeneue Beschelbung mit Beginnen wie „Gerat unfaktorient nicht“ oder „Gerat detsk“, verzogen hingegen die Beabetung enthinch.

6. PIZ: Ort:

7. Strabe / Nr.:

8. Retouren-Nr. iSC:

9. Weltcher Fehler ist aufgeteten (genaue Angabe): Art-Nr.: 1-Nr.:

WW.isc-gmbh.info

-13-

GB

Driftsmodus: S2 20 min

Optagen eff ekt: 120 watt

Driftsart: S6 30%

Omdrejningstal, ubelastet n_0 : .....400-1.600 min ^-1

Beskyttelsesgrad: IP 20

Kapslingsklass: IP 20

Slagrörelse: 21 mm

Beschreibung: Količina:

Šestrobna matica M8: 4

Ploska tesnila ∅ 8 mm: 4

Podložke ∅ 8 mm: 4

Šestrobna matica M8: 8

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

CE

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 10.08.2011

L: went to

Wentao/Product-ManagementWeichselgartner/General-Manager

First CE: 11

Art.-No.: 43.090.06 I.-No.: 11011
